BEDIENUNGSANLEITUNG U2100 ULTIMEA

DE: Benutzerhandbuch

JP: フーダーマニル

05 Benutzerhandbuch Deutsch

Anschluss und Installation 06

09 ルーガーマル 日本語

接統 己 設置 10

13 Mode d'Emploi

Raccordement et installation 14

17 Manuale d'uso Italiano

Bevorzugen Sie ein Video-Tutorial?

Setup-Anleitung Video, oder USER MANUAL auf ULTIMEA Website.

@ultimatea_official

support.ultimea.com

Mon-Fri 9am-5pm (PST)
Mon-Fri 9am-5pm (CET)

1 ZUBEHÖRLISTE

Soundbar

Subwoofer

Netzadapter

Stereo 3,5mm auf 3,5mm Audiokabel

HDMI-Kabel

HDMI-Adapter

Optisches Digitalkabel

Fernbedienung

Wandmontage-Kit

Wandhalterung

Benutzerhandbuch

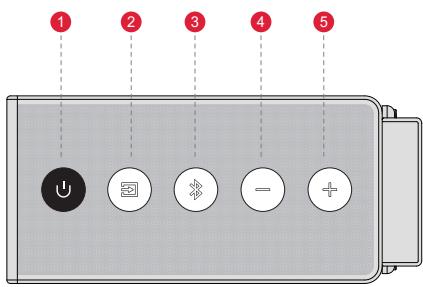

2 SOUNDBAR-BEDIENELEMENTE

Bedienfeld

1 “U”: Einschalttaste
Zum Einschalten drücken / zum Ausschalten 3 Sekunden lang gedrückt halten.
2 "园": Eingangsmodus
Um den Kanal zu wechseln: ARC-OPT-BT-AUX-USB.
3 “：BT
Um zum Bluetooth-Kanal zu wechseln und den Kopplungsmodus zu aktivieren. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Verbindung mit dem aktuellen Gerät zu trennen und sich manuell mit einem neuen Gerät auf Ihr Mobilitelefon / PC / Fernseher zu verbinden. (BT ID: Nova S40).
4 “=”: Lautstärke verringern
5 "": Lauter

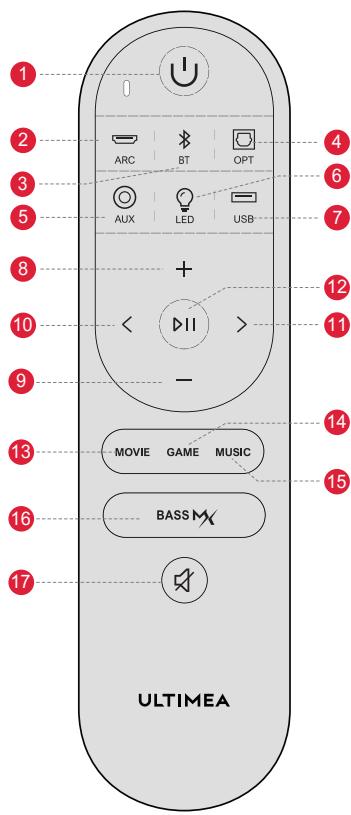

Fernsteuerung

1 “U”: Einschalt taste

Zum Einsatz drücken / zum Ausschalten 3 Sekunden lang gedrückt halten.

2 “ ”: ARC

Um zum HDMI ARC-Kanal zu wechseln.

3 “BT: BT

Um zum Bluetooth-Kanal zu wechseln und den Kopplungsmodus zu aktivieren. Halten Sie die Taste 3 Sekunden lang gedrück, um die Verbindung mit dem aktuellen Gerät zu trennen und sich manuell mit einem neuen Gerät auf Ihr dem Mobiletelefon / PC / Fernseher zu verbinden. (BT ID: Nova S40).

4 “□”: OPT

Um zum OPTICAL-Kanal zu wechseln.

5 “O”: AUX

Um zum AUX-Kanal zu wechseln.

6 “ ^ :LED

Um auf den USB-Kanal umzuschalten, drücken Sie die Taste, um die LED einzuschalten, drücken Sie erneut, um sie auszuschalten.

7 "": USB

Um zum USB-Kanal zu wechseln.

8 “+”: Lautstärke aufwärts

9 “—”: Lautstärke runter

10 “<”: Zurück

BT- und USB-Modus: Sprung zum nachsten Titel.

11 “>”: Nächster

Nur für BT- und USB-Modus. USB-Modus: Halten Sie die Taste 3 Sekunden lang gedrückt, um zwischen Einzelschleifenwiedergabe und Listenschleifenwiedergabe umzuschalten.

13 "MOVIE": MOVIE

Um in den MOVIE-Modus zu whcsein, wird auf dem Display angezeigt: "Eq n".

14 "GAME": GAME

Um in den GAME-Modus zu wechseln, wird auf dem Display angezeigt: "E92".

15 MUSIC: MUSIC

Um in den MUSIC-Modus zu wechseln, wird auf dem Display angezeigt: [ 员 ] .

16 "BASSM": BASSMX

Um den Basspegel einzustellen; auf dem Display wird angezeigt: “b5- f”, “b5 g”, “b5 i”.

17 "": Stummschaltung / Wiederherstellung der Lautstärke.

3 ANSCHLUSS AN SUBWOOFER

Schritt 1:

Schlieben Sie ein Ende des HDMI-Kabels an den eARC / ARC Anschluss auf der Rückseite Ihres Fernsehers an.

Schritt 2:

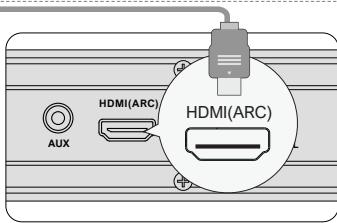

Schlieben Sie dann das andere Ende an den HDMI (ARC)-Anschluss der Soundbar an.

Schritt 3:

Druicken Sie die Taste "ARC" auf der Fernbediedierung, um den Eingang "HDMI (ARC)" auszuwahlen.

Im optischen Modus: Wenn kein Ton zu horen ist, versuchen Sie, den Audioausgang des Fernsehers auf PCM einzustellen:
TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > PCM

Hinweis:itte schalten Sie die "CEC"-Funktion an Ihrem Fernseher ein.

Wenn ARC angeschlossen ist, kann ihre TV-Fernbedienung die Soundbar und den Fernseher gleichzeitig steuern:

1 Einsatzen / Ausschalten

Lautstärke einstellen

5 ANSCHLUSS AN FERNSEHER ÜBER OPTISCH / AUX

OPTISCH

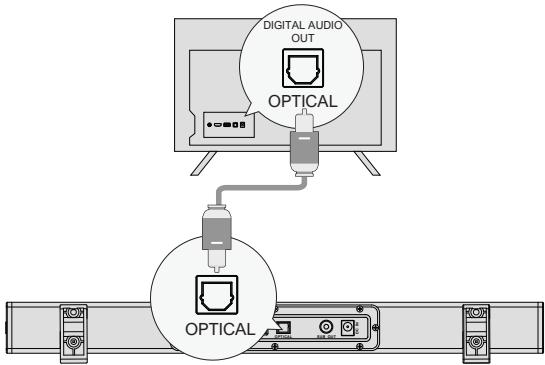

OPTION 1: OPTISCH

Vergewissern Sie sich, dass das Kabel an den OPTICAL OUT-Anschluss Ihres Fernsehers und das andere Ende an den OPTICAL-Anschluss der Soundbar angeschlossen ist.
Vergewissern Sie sich, dass der optische Stecker richtig eingesteckt ist, wie auf dem Bild zu sehen. Stecken Sie den Stecker nicht verkehrt herum ein und brechen Sie die Optik nicht ab.

Hinweis: Wenn der Ton über die internen TV-Lautspricher wiedergegeben wird, schalten Sie die Lautstärke des Fernsehers stumm oder verringern Sie sie.

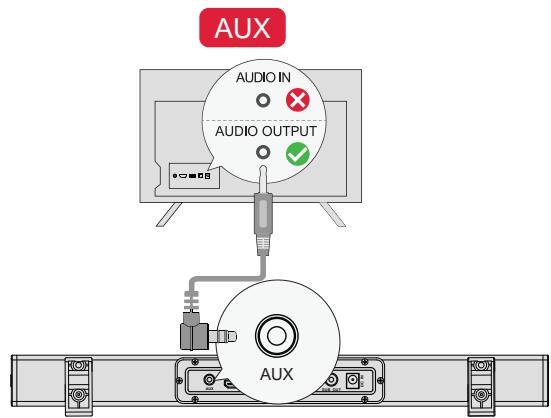

OPTION 2: AUX

Schlieben Sie das 3,5-mm-auf-3,5-mm-Audiokabel an den RCA AUDIO OUT-Anschluss Ihr Fressehers an.
Unterstützung nicht den AUDIO IN-Anschluss des Fernsehers. Hinweis:itte denken Sie daran,das AUX-Kabel vom Fernseher und der Soundbar zu trennen, wenn Sie einen anderen Modus verwenden möhen.

Im optischen Modus: Wenn kein Ton zu horen ist, versuchen Sie, den Audioausgang des Fernsehers auf PCM einzustellen:

TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > PCM

6 MIT BLUETOOTH® VERBINDEN

1 Drucken Sie die Taste " 其 " auf der Soundbar oder der Fernbedienung, um den Bluetooth-Kopplungsmodus zu aktivieren.
Öffnen Sie die Bluetooth-Einstellungen Ihres Telefons, suchen und wahlen Sie "Nova S40", um die Soundbar zu verbinden. Hinweis: Wenn sich das Gerät bereits im Bluetooth-Modus befindet und verbunden ist, halten Sie die Taste " & " 3 Sekunden lang gedrück, um die Verbindung mit dem aktuellen Gerät zu trennen und manuell eine Verbindung mit einem neuen Gerät auf ihrem Mobiletelefon / PC / Fernseher herzustellen.

DE

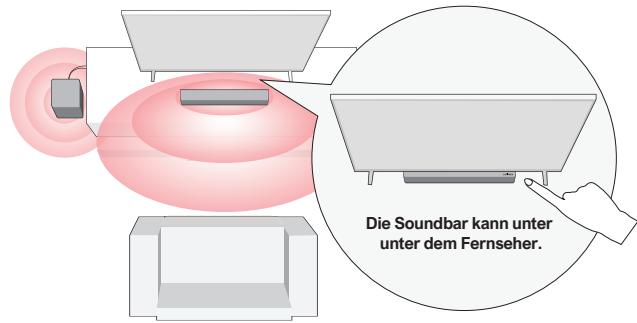

Hinweis: Die Soundbar sollte in Ohrhche oder in der Nane des Ohres aufgestellt werden.

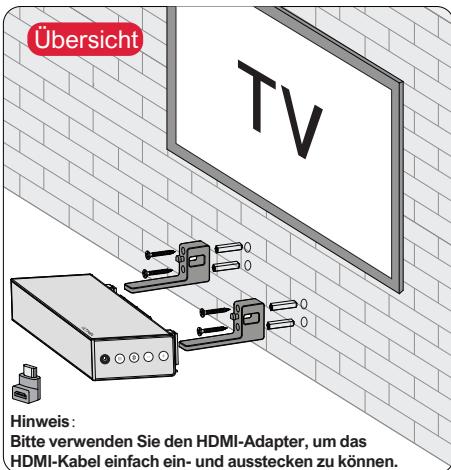

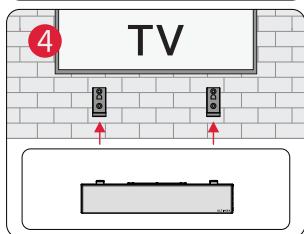

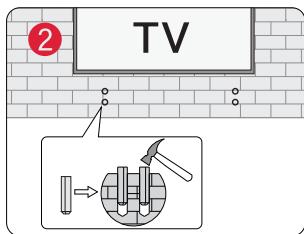

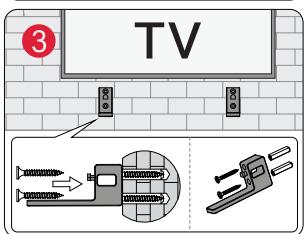

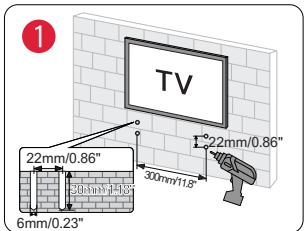

8 WANDBEFESTIGUNG

9 SPEZIFIKATIONEN

Modell-Nummer	U2100
Stromversorgung	AC 100-240V, ~50/60Hz
Soundbar-Treiber	(1.2" x 3.8") x 2 (Soundbar) + 5.25" (Subwoofer)
Frequenzgang	45Hz - 18kHz
Standby-Leistung	<0.5W
Betriebstemperatur	0°C - 45°C / 32°F - 113°F
Bluetooth Vision	5.3

Abmessungen und Gewicht
Soundbar	400(W) x 38(H) x 76(D)mm 15.7" x 1.5" x 3.0"
Subwoofer	270(W) x 115(H) x 270(D)mm 10.5" x 4.5" x 10.6"
Verpackung	332(W) x 432(H) x190(D)mm 13.1" x 17" x 7.5"
Nettogewicht	3.3kg / 7.28lbs
Bruttogewicht	4.2kg / 9.26lbs
