Type de produit	Barre de son avec caisson de basse
Marque	Ultimea
Modèle	U2100
Dimensions barre de son	400 x 38 x 76 mm
Dimensions caisson de basse	270 x 115 x 270 mm
Poids net	3,3 kg
Poids brut	4,2 kg
Alimentation électrique	AC 100-240 V, ~50/60 Hz
Pilotes	2 haut-parleurs de 1,2" x 3,8" (barre) + 1 haut-parleur de 5,25" (caisson)
Réponse en fréquence	45 Hz - 18 kHz
Puissance en veille	< 0,5 W
Version Bluetooth	5.3
Connectivités	HDMI ARC, Optique, AUX (3,5 mm), USB, Bluetooth
Modes audio	Film, Jeu, Musique, BassMX
Kit de montage mural	Inclus
Fonction CEC	Oui (contrôle TV et barre de son simultanément)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Température de fonctionnement	0°C à 45°C

FOIRE AUX QUESTIONS - U2100 ULTIMEA

Comment connecter la barre de son au téléviseur via HDMI ARC ?

Connectez un câble HDMI au port eARC/ARC du téléviseur et à l'autre extrémité au port HDMI (ARC) de la barre de son. Ensuite, appuyez sur le bouton 'ARC' de la télécommande pour sélectionner l'entrée HDMI ARC. Assurez-vous que la fonction CEC est activée sur votre téléviseur.

Comment connecter la barre de son via Bluetooth ?

Appuyez sur le bouton Bluetooth (symbole «)) de la barre de son ou de la télécommande pour passer en mode appairage. Ouvrez les paramètres Bluetooth de votre appareil et sélectionnez 'Nova S40' pour connecter.

Que faire s'il n'y a pas de son en mode optique ?

Réglez la sortie audio numérique du téléviseur sur PCM. Accédez aux réglages TV > Son > Sortie audio numérique > PCM. Assurez-vous également que le câble optique est correctement inséré.

Comment utiliser la télécommande fournie ?

La télécommande permet de sélectionner les sources (ARC, OPT, BT, AUX, USB), de régler le volume, de passer en modes Movie, Game, Music ou BassMX, et de contrôler la lecture (précédent/suivant) en modes BT et USB.

Comment installer la barre de son au mur ?

Utilisez le kit de montage mural fourni. Placez la barre de son à hauteur d'oreille ou presque. Fixez le support mural au mur, puis accrochez la barre de son.

Comment connecter le caisson de basse sans fil ?

Le caisson de basse se connecte automatiquement à la barre de son lorsqu'il est sous tension. Si nécessaire, vérifiez que la barre de son et le caisson sont allumés et que la distance ne dépasse pas 10 mètres.

Quel est le nom Bluetooth de la barre de son ?

Le nom Bluetooth est 'Nova S40'.

Comment passer en mode Bluetooth après avoir utilisé une autre source ?

Appuyez sur le bouton Bluetooth (symbole «)) de la barre de son ou de la télécommande pour basculer vers le canal Bluetooth.

Puis-je utiliser la télécommande du téléviseur avec la barre de son ?

Oui, si la connexion HDMI ARC est utilisée et que la fonction CEC est activée, la télécommande du téléviseur peut allumer/éteindre la barre de son et régler le volume.

Comment nettoyer la barre de son ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que l'appareil est débranché avant le nettoyage.

MODE D'EMPLOI U2100 ULTIMEA

FR: Manuel de l'Utilisateur

IT: Manuale d'uso

Manuel d'utilisation

N^ de modulo : U2100

NOUS SOMMES PRÉTS À VOUS AIDER

[e-mail]

Vous préférez un tutoriel video ?

Vidente d'aide à l'installation, ou MANUEL D'UTILISATION sur le site web d'ULTIMEA.

support.ultimea.com

@ultimate_a_official

1 LIST DES ACCESSOIRES

Caisson de basse

Barre de son

Adaptateur electrique

Cable audio stereo 3.5mm at 3.5mm

Cable HDMI

Adaptatour HDMI

Cable optique numérique

Télécommande

Kit de montage mural

Support mural

Manuel de l'utilisteur

2 COMMANDES DE LA BARRE DE SON

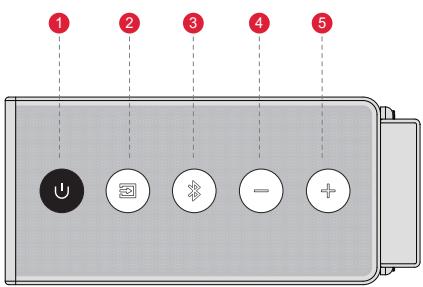

Panneau de contrôle

1 "U": Bouton d'alimentation

Appuyez sur ce bouton pour allumer l'appareil / Maintenez-le enforcé pendant 3 secondes pour l'éteindre.

2 "": Moded'entree

Appuyer pour changer de canal : ARC-OPT-BT-AUX-USB.

③ ：BT

Appuyez sur cette touche pour passer au canal BT / Maintenez la touche enfoncée pendant 3 secondes pour déconnecter l'appareil actuel et vous connecter manuelle à un nouvel apparéil sur votre téléphone portable / PC / TV. (BT ID : Nova S40).

4 “=”:Réduction du volume
5 " 十 ": Augmentation du volume

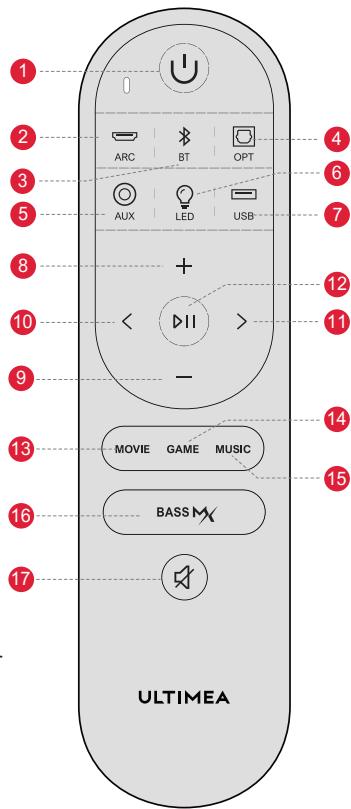

Télécommande

1 “U”: Bouton d'alimentation

Appuyer pour mesure sous tension / Maintenir pendant 3 secondes pour mesure hors tension.

2 “ ”: ARC

Appuyez sur cette touche pour passer au canal HDMI ARC.

3 “》：BT

Appuyez sur cette touche pour passer au canal Bluetooth et ENTER en mode d'appairage. Maintenez cette touche enforcée pendant 3 secondes pour déconnecter l'appareil actuel et vous connecter manuellement à un nouvel apparéil sur toute téléphone portable / PC / TV (BT ID : Nova S40).

4 “回”：OPT

Appuyez sur cette touche pour passer au canal OPTICAL.

5 “@”: AUX

Appuyez sur cette touche pour passer au canal AUX.

6 "": LED

Appuyez sur cette touche pour allumer la LED, appuyez à nouveau pour l'éteindre.

7 “ ”: USB

Appuyez sur cette touche pour passer au canal USB.

8 “+”: Augmentation du volume

9 “—”: Diminution du volume

10 “<”: Précédent

Mode BT et USB: Passer à la piste précédente.

11 “>”: Suivant

Mode BT et USB: Passer à la piste suivante.

Pour les modes BT et USB uniquement.

Mode USB : Maintenez cette touche enforcée pendant 3 secondes pour basculer entre la lecture d'une boucle unique et la lecture d'une boucle de liste.

13 "MOVIE": MOVIE

Appuyez sur cette touche pour mode MOVIE, I'ecran affiche: "Eq i".

14 "GAME": GAME

Appuyez sur cette touche pour passer en mode JEU, l'écran affiche: "E92".

15 " MUSIC": MUSIQUE

Appuyez sur cette touche pour passer en mode MUSIQUE, I'ecran affiche : "E93".

16 "BASSM": BASSMX

Appuyez sur pour régler le niveau des basses, l'écran affiche: "b5-1", "b50", "b51".

17 "": Mute / Récupérer le volume.

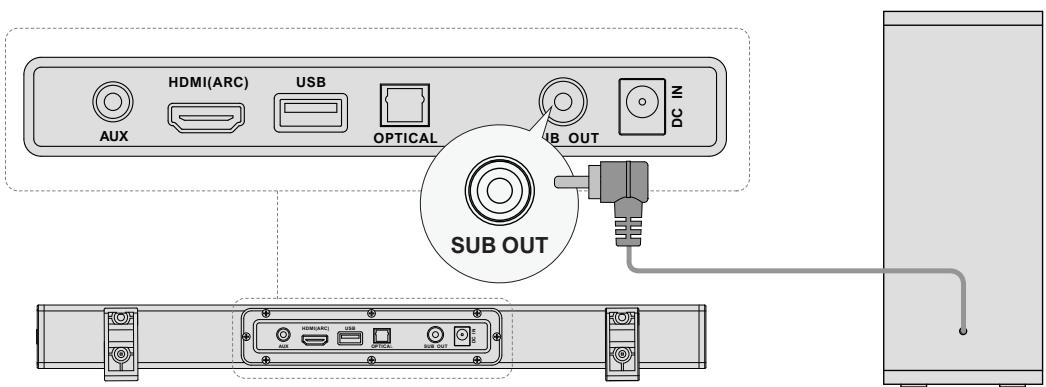

3 CONNECTER AU CAISSON DE BASSE

Étape 1:

Connectez une extrémité du cable HDMI au port eARC / ARC à l'arrière de votre téléviseur.

Étape 2:

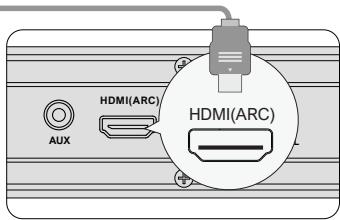

Connectez ensuite l'autre extrémité au port HDMI (ARC) de la barre de son.

Étape 3:

Appuyez sur le bouton "ARC" de la télécommande pour selectionner l'entrée "HDMI (ARC)".

En mode optique : S'il n'y a pas de son, essayez de régler la sortie audio du téléviseur sur PCM :

Réglages TV > Accueil > Réglages > Son > Sortie audio numérique > PCM

Remarque: veuillez activer la fonction "CEC" sur votre téléviseur.

Lorsque ARC est connecté, la télécommande de votre téléviseur peut contrôrler la barre de son et le téléviseur simultanément :

1 Allumer / étéindre

2 Regler le volume

5 CONNECTER AU TÉLEVISEUR VIA OPTIQUE / AUX

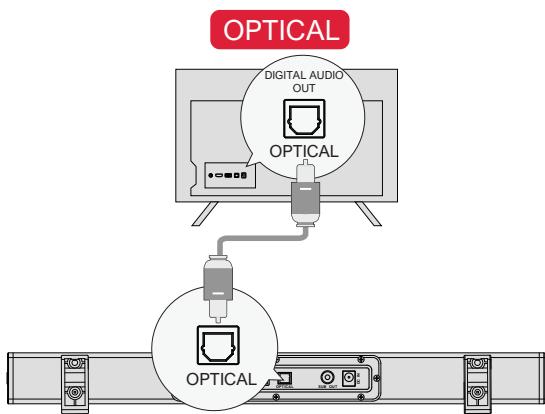

OPTION 1 : OPTIQUE

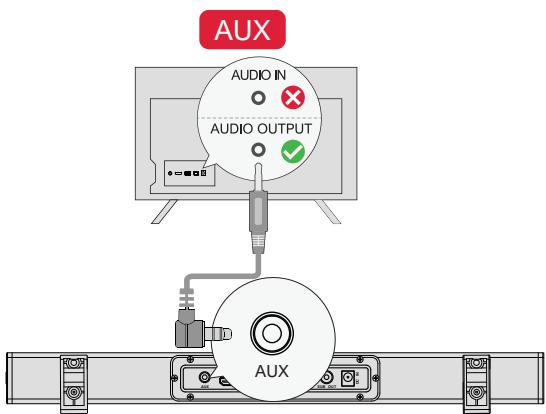

OPTION 2 : AUX

Assurez-vous que le cable est connecté au port OPTICAL OUT de chaque téléoperator et l'autre extrémité au port OPTICAL de la barre de son.
Assurez-vous que la prise optique est insérée correctement, comme indiqued sur l'image. N'insérez pas la fiche à l'envers et ne cassez pas le cable optique.

Remarque: Si le son est diffusé par les haut-parleurs internes du télévisuer, coupez ou réduisez le volume du télévisuer.

Connectez le cable audio 3,5 mm à 3,5 mm au port RCA AUDIO OUT de votre téléviseur.
le port AUDIO IN de la télévision n'est pas pris en charge. Remarque : N'oubliez pas de débrancher le cable AUX du téléviseur et de la barre de son lorsque vous souhaitez utiliser un autre mode.

En mode optique : S'il n'y a pas de son, essayez de régler la sortie audio du téléviseur sur PCM :

Réglages TV > Accueil > Réglages > Son > Sortie audio numérique > PCM

6 CONNECTERÀ BLUETOOTH®

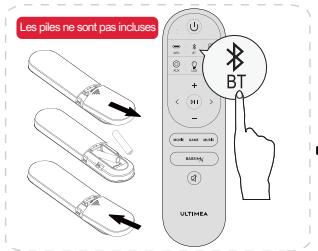

1 Appuyez sur le bouton "»" de la barre de son ou de la télécommande pour enter en mode d'appairage Bluetooth.
2 Ouvrez les paramètres Bluetooth de votre téléphone, recherche et Sélectionnéze "Nova S40" pour connecter la barre de son.

Remarque: Si l'appareil est déjà en mode Bluetooth et connecté, appuyez sur le bouton " 串 " et maintenze-le enforcé pendant 3 secondes pour déconneter l'appareil actuel et vous connecter manuellement à un nouvel apparseil sur votre téléphone portable / PC / TV.

ou

→

FR

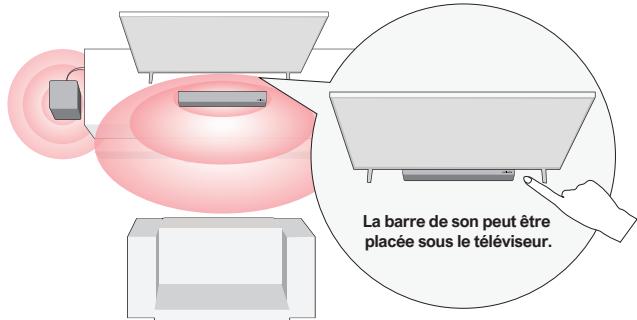

Remarque :La barre de son doit etre placea hauteur d'oreille ou presque.

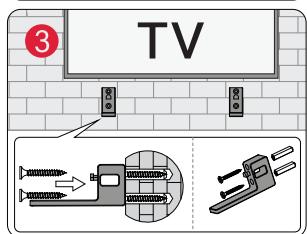

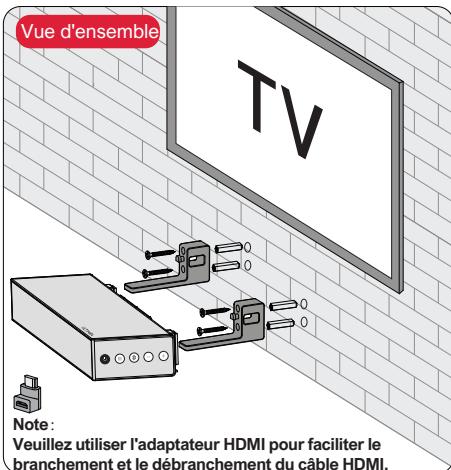

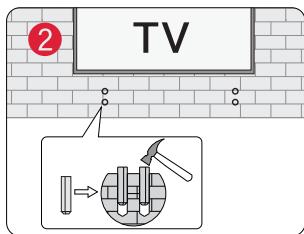

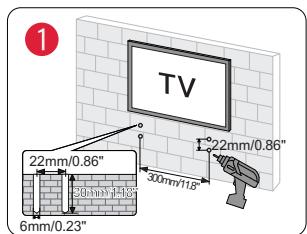

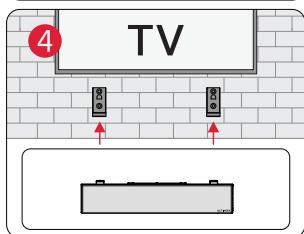

8 INSTALLATION MURALE

9 CARACTERISTIQUES TECHNIQUES

Modèle	U2100
Alimentation Électrique	AC 100-240V, ~50/60Hz
Barre de son Pilotes	(1.2" x 3.8") x 2 (Soundbar) + 5.25" (Subwoofer)
Réponse en fréquence	45Hz - 18kHz
Puisance en veille	<0.5W
Température de fonctionnement	0°C - 45°C / 32°F - 113°F
Vision Bluetooth	5.3

Dimensions et poids
Barre de Son	400(W) x 38(H) x 76(D)mm 15.7" x 1.5" x 3.0"
Caisson deasse	270(W) x 115(H) x 270(D)mm 10.5" x 4.5" x 10.6"
Emballage	332(W) x 432(H) x190(D)mm 13.1" x 17" x 7.5"
Poids net	3.3kg / 7.28lbs
Poids brut	4.2kg / 9.26lbs
