Type de produit	Barre de son avec caisson de basses et enceintes surround
Marque	ULTIMEA
Modèle	Poseidon D50 (U2500)
Dimensions (barre de son)	400 × 70 × 90 mm
Dimensions (caisson de basses)	155 × 244 × 215 mm
Dimensions (enceinte surround)	135 × 70 × 90 mm
Poids net	5,7 kg
Alimentation	18 V ⎓ 3 A
Réponse en fréquence	40 Hz – 18 kHz
Puissance en veille	< 0,5 W
Haut-parleurs	Barre de son : 3 × 2,25" ; Enceintes surround : 2 × 2,25" ; Caisson : 1 × 5,25"
Connectivité	HDMI eARC/ARC, optique, AUX (3,5 mm vers RCA), Bluetooth, USB
Modes sonores	Film, Musique, Voix, Sport, Jeu, Nuit
Égaliseur	Basses (BASS MX), médiums (MIDRANGE), aigus (TREBLE)
Fonctions supplémentaires	Mute, atténuateur LED, répétition USB, appairage caisson
Température de fonctionnement	0 °C – 45 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Éviter l'humidité.
Sécurité	Ne pas ouvrir l'appareil. Tenir hors de portée des enfants. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Contactez le support ULTIMEA pour les pièces de rechange. L'appareil ne contient pas de pièces réparables par l'utilisateur.
Informations générales	Caisson de basses pré-appairé. Appairage manuel possible via télécommande (SUB PAIR). Support : [e-mail]

FOIRE AUX QUESTIONS - Poseidon D50 ULTIMEA

Comment connecter la barre de son à mon téléviseur via HDMI ARC ?

Connectez un câble HDMI au port eARC/ARC du téléviseur et au port ARC de la barre de son. Appuyez sur la touche ARC de la télécommande. Assurez-vous que la fonction CEC est activée sur le téléviseur et réglez la sortie audio numérique sur PCM si nécessaire.

Comment connecter la barre de son en Bluetooth ?

Appuyez sur le bouton Bluetooth de la barre de son ou de la télécommande pour passer en mode Bluetooth. Ouvrez les paramètres Bluetooth de votre téléphone et sélectionnez Poseidon D50. Pour déconnecter, maintenez le bouton Bluetooth enfoncé 3 secondes.

Que faire si le caisson de basses ne produit aucun son ?

Le caisson est pré-appairé, mais si aucun son n'est émis, effectuez un réappairage : maintenez la touche SUB PAIR de la télécommande pendant 3 secondes (l'écran clignote 'SuB'), puis maintenez le bouton ON/OFF du caisson pendant 5 secondes (la LED blanche clignote puis reste fixe).

Comment utiliser le mode Nuit ?

Appuyez sur la touche NIGHT de la télécommande. L'affichage indique 'E96'. Ce mode réduit les basses pour ne pas déranger les voisins.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont installées (non fournies) et en bon état. Dirigez la télécommande vers le capteur de la barre de son. Si le problème persiste, remplacez les piles ou contactez le support.

Comment régler les basses, les médiums et les aigus ?

Sur la télécommande, utilisez les touches BASS MX, MIDRANGE et TREBLE. Appuyez pour régler le niveau de -6 à +6. L'affichage indique par exemple 'b5-3' pour les basses.

Comment monter la barre de son au mur ?

Utilisez le kit de montage mural fourni. Fixez le support au mur, puis accrochez la barre de son. Les enceintes surround suivent le même principe. Respectez les distances indiquées dans le manuel.

Puis-je utiliser la barre de son avec un téléviseur sans port ARC ?

Oui, utilisez une connexion optique ou AUX. Branchez le câble optique ou le câble 3,5 mm vers RCA sur les ports correspondants du téléviseur et de la barre de son. Sélectionnez la source appropriée (OPT ou AUX).

Comment réinitialiser la barre de son ?

Il n'y a pas de fonction de réinitialisation spécifique. Pour restaurer les paramètres par défaut, débranchez l'alimentation pendant quelques minutes, puis rebranchez-la.

Que faire si le son est absent ou déformé ?

Vérifiez la connexion et la source. En mode optique, réglez la sortie audio du téléviseur sur PCM. En mode Bluetooth, assurez-vous que la distance est inférieure à 10 m. Si le problème persiste, contactez le support.

MODE D'EMPLOI Poseidon D50 ULTIMEA

FR: Manuel de l'Utilisateur

IT: Manuale d'uso

16 Mode d'Emploi Français

Raccordement et installation 18

21 Manuale d'uso Italiano

Manuel d'utilisation

Numéro de modèle: U2500

NOUS SOMMES PRÊTS À VOUS AIDER

[e-mail] support.ultimea.com

FR

Scanner le code pour télécharger l'application

Vous pouvez également rechercher "ULTIMEA" sur Google Play ou Apple Store pour télécharger l'application.

@ultimea_official

[phone](US) Mon-Fri 9am-5pm(PST)

[phone](EU) Mon-Fri 9am-5pm(CET)

1 LISTE DES ACCESSOIRES

Caisson de basse

Barre de son

Enceinte surround x 2

Adaptateur d'alimentation

Câble d'alimentation pour caisson de basse

Câble audio stéréo 3.5 mm vers RCA

Câble stéréo RCA vers RCA (6m)

Câble HDMI

Câble optique numérique

Télécommande

Kit de montage mural

Support mural

Vis de montage sur les enceintes

Manuel de l'utilisateur

2 COMMANDES DE LA BARRE DE SON

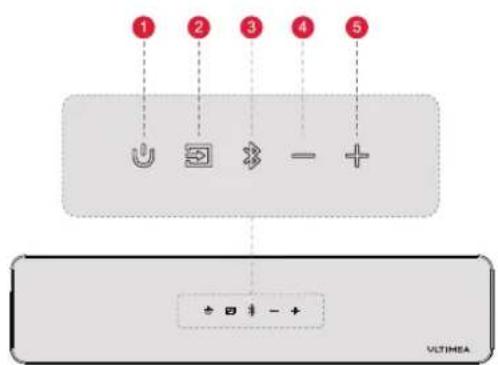

Panneau de contrôle

1 "û": Bouton d'alimentation Appuyez pour allumer/éteindre.
② “☐”: SOURCE Appuyez pour basculer entre les canaux : ARC-OPT-BT-AUX-USB
3 "": Bluetooth Appuyez sur cette touche pour passer au canal BT et entrer en mode d'appairage. Maintenez cette touche enfoncée pendant 3 secondes pour déconnecter l'appareil actuel et choisir de vous connecter manuellement à un nouvel appareil sur votre téléphone portable / PC / TV (BT ID : Poseidon D50).
4 “—”: Réduction du volume
⑤ “+”: Augmenter le volume

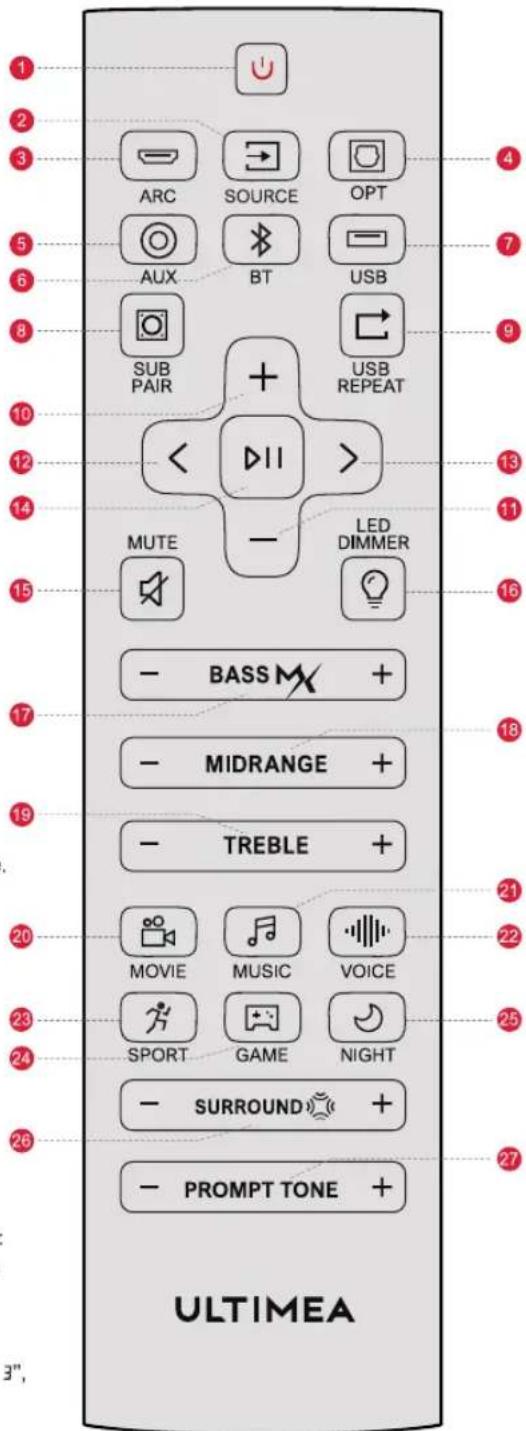

Télécommande

1 "∪": Bouton d'Alimentation Appuyez pour allumer/éteindre.

② “→”: SOURCE

Appuyez pour basculer entre les canaux : ARC-OPT-BT-AUX-USB

3 "☐": ARC

Appuyez pour basculer vers le canal HDMI ARC.

4 "☐": OPT

Appuyez pour basculer vers le canal OPTIQUE.

5 "◎": AUX

Appuyez pour basculer vers le canal AUX.

6 “*”: BT

Appuyez pour basculer vers le canal BLUETOOTH.

7 "☐": USB

Appuyez pour basculer vers le canal USB.

8 "☐": SUB PAIR

Appuyez et maintenez le bouton enfoncé pendant 3 secondes pour mettre la barre de son en mode d'appariement avec le caisson de basses.

9 "☐": USB REPEAT

Mode USB : Appuyez pour basculer entre la lecture en boucle simple et la lecture en boucle de liste.

10 " + ": Augmentation du volume

11 " — ": Réduction du volume

12 "<": Précédent

Uniquement pour les modes BT et USB : Passer à la piste précédente.

13 " >": Suivant

Uniquement pour les modes BT et USB : Passer à la piste suivante.

14 "DII": Lecture / Pause

Uniquement pour les modes BT et USB.

15 "": MUTE

16 " 🔒": Atténuateur LED

Appuyez pour ajuster la luminosité de l'affichage sur 5 niveaux. Appuyez et maintenez pendant 3 secondes pour éteindre l'affichage.

17 "BASS MX": BASSMAX

Appuyez pour ajuster le niveau des basses, l'affichage indiquera: "b5-6", "b5-5", "b5-4", "b5-3", "b5-2", "b5-1", "b5 0", "b5 1", "b5 2", "b5 3", "b5 4", "b5 5", "b5 6".

18 "MIDRANGE": MIDRANGE

Appuyez pour ajuster le niveau des médiums, l'affichage indiquera: "ER-6", "ER-5", "ER-4", "ER-3", "ER-2", "ER-1", "ER0", "ER1", "ER2", "ER3", "ER4", "ER5", "ER6".

19 "TREBLE": TREBLE

Appuyez pour ajuster le niveau des aigus, l'affichage indiquera: "tb-6", "tb-5", "tb-4", "tb-3", "tb-2", "tb-1", "tb 0", "tb 1", "tb 2", "tb 3", "tb 4", "tb 5", "tb 6".

20 "": FILM

Appuyez pour basculer en mode MOVIE, l'affichage indiquera: "E9 1".

21 "♪": MUSIQUE

Appuyez pour basculer en mode MUSIC, l'affichage indiquera: "E92".

22 "·||": VOIX

Appuyez pour basculer en mode VOICE, l'affichage indiquera: "E93".

23 “方”: SPORT

Appuyez pour basculer en mode SPORT, l'affichage indiquera: "E94".

24 "＋": JEU

Appuyez pour basculer en mode GAME, l'affichage indiquera: "E95".

25 " √": NUIT

Appuyez pour basculer en mode NIGHT, l'affichage indiquera: "E96".

Appuyez pour ajuster le niveau de la tonalité de l'invite, l'affichage indiquera: "P£ 1", "P£ 2", "P£ 3", "P£ 4".

Étape 1:
Connectez une extrémité du câble HDMI au port eARC / ARC à l'arrière de votre téléviseur.

Étape 2:
Connectez ensuite l'autre extrémité au port ARC de la barre de son.

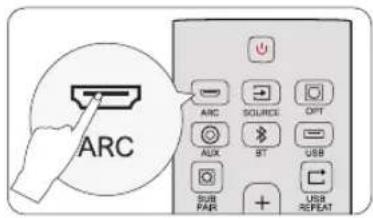

Étape 3:
Appuyez sur la touche "ARC" de la télécommande pour sélectionner l'entrée "ARC".

Remarque : Activez la fonction "CEC" sur votre téléviseur.

Lorsque l'entrée ARC est connectée, la télécommande de votre téléviseur peut contrôler simultanément la barre de son et le téléviseur :

1 Allumer/éteindre 2 Régler le volume

S'il n'y a pas de son : essayez de régler la sortie audio du téléviseur sur PCM : Accueil > Réglages > Son > Sortie audio numérique > PCM

4 CONNEXION AU TÉLÉVISEUR VIA OPTIQUE / AUX

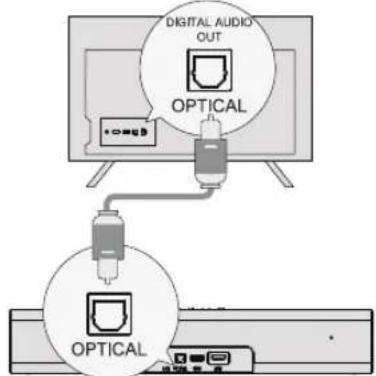

OPTIQUE

Assurez-vous que le port du téléviseur est OPTICAL OUT, connectez les deux côtés du câble à OPTICAL, à la fois pour le téléviseur et la barre de son.
2 Assurez-vous que la prise optique est insérée correctement, comme indiqué sur l'image. N'insérez pas la fiche à l'envers et ne cassez pas le câble optique.

Remarque : si le son est diffusé par les haut-parleurs internes du téléviseur, mettez le volume du téléviseur en sourdine ou réduisez-le au minimum.

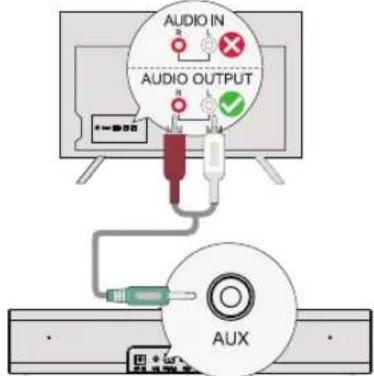

AUX

OPTION 2: AUX

Connectez le câble audio 3.5 mm vers RCA au port RCA AUDIO OUT de votre téléviseur.
2 Assurez-vous que la couleur des extrémités du câble correspond à la couleur des ports du téléviseur.

Remarque: N'oubliez pas de débrancher le câble AUX de la télévision et de la barre de son lorsque vous souhaitez passer à un autre mode.

En mode optique : S'il n'y a pas de son, essayez de régler la sortie audio du téléviseur sur PCM :

Réglages du téléviseur > Accueil > Réglages > Son > Sortie audio numérique > PCM

5 CONNEXION AU BLUETOOTH®

Appuyez sur le bouton "✗" de la barre de son ou de la télécommande pour entrer dans le mode d'appairage Bluetooth.
2 Ouvrez les paramètres Bluetooth de votre téléphone, trouvez et sélectionnez "Poseidon D50" pour connecter la barre de son.

Remarque: si la barre de son est déjà en mode Bluetooth et connectée, appuyez sur le bouton " \$ " et maintenez-le enfoncé pendant 3 secondes pour déconnecter l'appareil actuel et connecter le nouvel appareil manuellement sur votre téléphone portable / PC / TV.


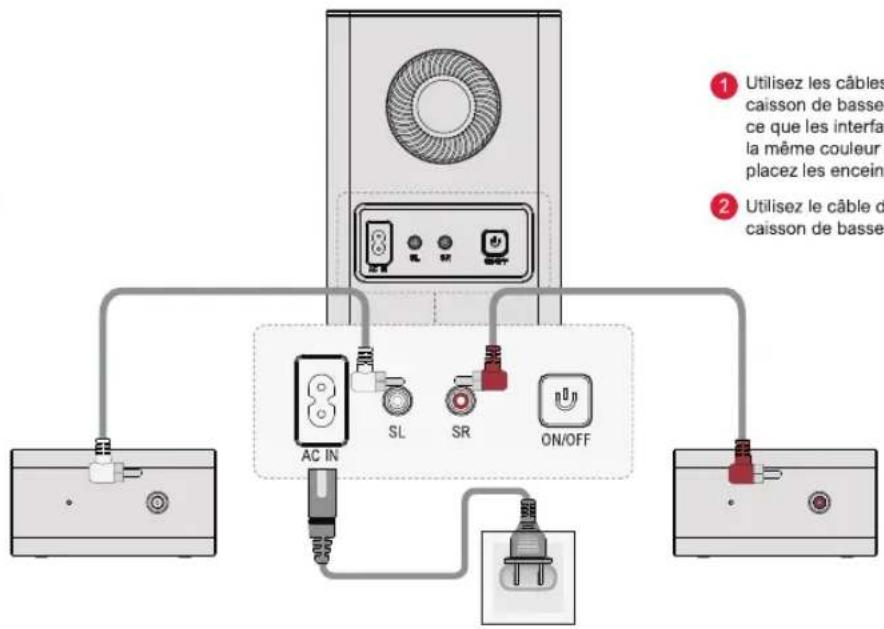

6 CONNEXION AU CAISSON DE BASSE ET AUX ENCEINTES SURROUND

FR

Utilisez les câbles RCA-RCA de 6 m pour connecter le caisson de basse et les enceintes surround. Veillez à ce que les interfaces des enceintes surround soient de la même couleur que celles du caisson de basse et placez les enceintes surround en conséquence.

2 Utilisez le câble d'alimentation pour connecter votre caisson de basse et le port d'alimentation.

7 SUBWOOFER APPARIÉ

Le caisson de basse a été apparié à la barre de son par ULTIMEA.

Si aucun son ne provient du caisson de basse, vous devez appairer à nouveau la barre de son avec le caisson de basse.

Étape 1:

Appuyez sur le bouton "SUB PAIR" de la télécommande et maintenez-le enfoncé pendant 3 secondes, l'écran affiche "SuB" en clignotant.

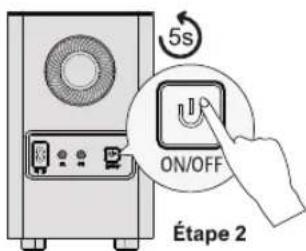

Étape 2:

Appuyez sur le bouton ON/OFF du caisson de basse et maintenez-le enfoncé pendant 5 secondes, la LED blanche clignote rapidement.

La LED blanche s'allume en permanence lorsque le caisson de basse est apparié avec succès.

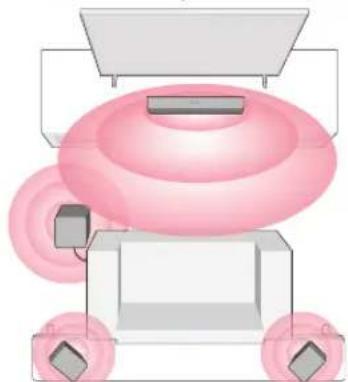

Surround 360° (Meilleur Surround)

Pour une meilleure écoute, choisissez l'une des deux options de placement indiquées dans l'illustration ci-dessus en fonction de votre environnement domestique.
2 la barre de son et les enceintes surround doivent être placées au niveau des oreilles ou à proximité.

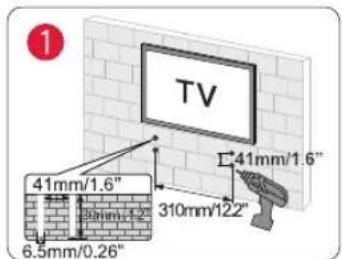

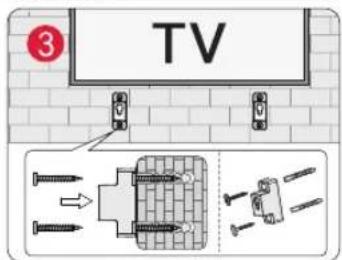

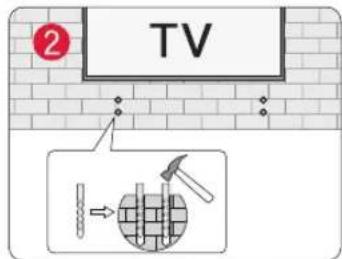

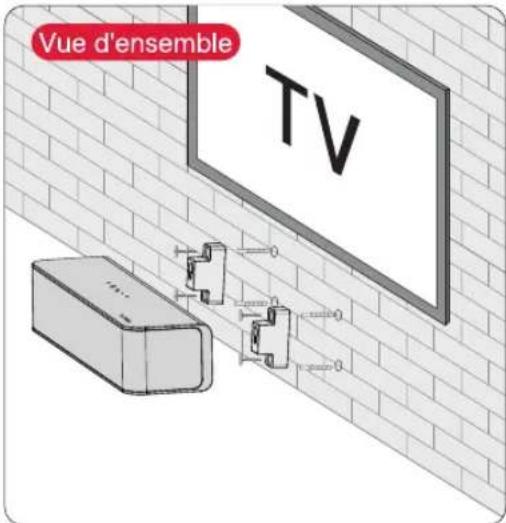

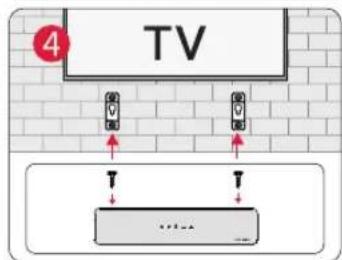

9 INSTALLATION MURALE

Remarque: Les enceintes surround montées au mur suivent la même configuration que celle illustrée dans les images ci-dessus.

10 SPÉCIFICATIONS

Numéro de modèle	U2500
Alimentation Électrique	18V == 3A
Pilotes	2.25" × 3 (barre de son) + 2.25" × 2 (Enceinte surround) + 5.25" (caisson de basse)
Réponse en fréquence	40Hz - 18kHz
Puissance en veille	<0.5W
Température de fonctionnement	0°C - 45°C/32°F - 113°F

Dimensions et poids
Barre de son	400(W) × 70(H) × 90(D)mm	15.7" × 2.8" × 3.5"
Caisson de basse	155(W) × 244(H) × 215(D)mm	6.1" × 9.6" × 8.5"
Enceinte surround	135(W) × 70(H) × 90 (D)mm	5.3" × 2.8" × 3.5"
Emballage	330(W) × 442(H) ×192(D)mm	13" × 17.4" ×7.5"
Poids net	5.7kg / 12.6lbs
Peso lordo	6.3kg / 13.9lbs

Manuale d'uso

IT

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d' en compromettre le fonctionnement.

Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS 102 etla conformité à l'exposition de RSS-102 rf, utilisateurs peut obtenir l'information canadienne surl'exposition et la conformité de rf.

Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu'aucune autre antenne ouémetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 centimètres entre le radiateur et votre corps.

CE WARNINGS
