Type de produit	Barre de son avec caisson de basse
Marque	ULTIMEA
Modèle	Nova S50 (U2120)
Alimentation	AC 100-240 V, 50/60 Hz
Consommation en veille	<0,5 W
Pilotes	Barre de son : 2 × (1,2" × 3,8") ; Caisson : 5,25"
Réponse en fréquence	45 Hz - 18 kHz
Bluetooth	Version 5.3, portée <10 m
Connectivité	HDMI eARC, optique, AUX 3,5 mm, USB, Bluetooth
Formats audio pris en charge	Dolby Atmos (via eARC), DTS (via optique/PCM)
Modes sonores	Movie, Game, Music, réglage des basses
Dimensions barre de son	400 × 38 × 76 mm (L × H × P)
Dimensions caisson de basse	270 × 115 × 270 mm (L × H × P)
Poids net	3,2 kg
Poids brut	4,68 kg
Température de fonctionnement	0 °C à 45 °C
Contenu de la boîte	Barre de son, caisson de basse, télécommande, câbles (HDMI, optique, AUX), adaptateur HDMI, kit de montage mural, manuel
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage. Utiliser à une distance minimale de 20 cm du corps.
Réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le service client pour toute réparation.

FOIRE AUX QUESTIONS - Nova S50 ULTIMEA

Comment connecter la barre de son à mon téléviseur via HDMI eARC ?

Utilisez un câble HDMI (fourni) pour relier le port HDMI eARC de votre téléviseur au port HDMI eARC de la barre de son. Ensuite, appuyez sur le bouton eARC de la télécommande pour sélectionner cette entrée. Assurez-vous que le port HDMI de votre téléviseur prend en charge eARC et activez la fonction CEC dans les paramètres TV.

Comment passer en mode Bluetooth et appairer un smartphone ?

Appuyez sur le bouton BT de la barre de son ou de la télécommande pour entrer en mode d'appairage. Sur votre smartphone, ouvrez les paramètres Bluetooth, recherchez 'Nova S50' et sélectionnez-le. La connexion est établie automatiquement.

Quels sont les différents modes sonores disponibles ?

La barre de son propose trois modes préréglés : MOVIE (film), GAME (jeu) et MUSIC (musique). Vous pouvez également ajuster le niveau des basses avec le bouton BASS de la télécommande.

Pourquoi n'y a-t-il aucun son après la connexion par câble optique ?

Vérifiez que le câble optique est correctement inséré (ne pas forcer à l'envers). Assurez-vous que la sortie audio de votre téléviseur est réglée sur PCM (paramètres TV > Son > Sortie audio numérique > PCM). Si le son provient toujours des haut-parleurs du téléviseur, réduisez le volume de ce dernier.

Puis-je contrôler la barre de son avec la télécommande de mon téléviseur ?

Oui, si vous utilisez une connexion HDMI eARC/ARC et que la fonction CEC est activée sur votre téléviseur, la télécommande TV peut allumer/éteindre la barre de son et régler le volume simultanément.

Comment installer la barre de son au mur ?

Utilisez le kit de montage mural fourni. Fixez les supports au mur en respectant les distances, puis accrochez la barre de son. Utilisez l'adaptateur HDMI fourni pour faciliter le branchement et le débranchement du câble.

Quelle est la différence entre HDMI ARC et HDMI eARC ?

HDMI ARC (Audio Return Channel) permet de transmettre le son du téléviseur vers la barre de son. HDMI eARC est une version améliorée qui supporte des formats audio de haute qualité comme Dolby Atmos et DTS:X. Assurez-vous que votre téléviseur et la barre de son sont compatibles eARC pour profiter pleinement.

Comment réinitialiser la barre de son ?

Il n'y a pas de procédure de réinitialisation spécifique dans le manuel. En cas de problème, vous pouvez débrancher l'appareil pendant quelques minutes, puis le rebrancher. Pour dissocier un périphérique Bluetooth, maintenez enfoncé le bouton BT pendant 3 secondes.

Quelles piles utiliser pour la télécommande ?

La télécommande nécessite deux piles AAA (non incluses). Ouvrez le compartiment à piles au dos de la télécommande, insérez les piles en respectant les polarités, puis refermez.

Mon téléviseur n'a pas de port HDMI eARC, puis-je quand même utiliser la barre de son ?

Oui, vous pouvez utiliser les entrées optique ou AUX (câble 3,5 mm) si votre téléviseur dispose de ces sorties. Cependant, pour profiter du Dolby Atmos, le HDMI eARC est recommandé.

MODE D'EMPLOI Nova S50 ULTIMEA

FR: Manuel de l'Utilisateur

IT: Manuale d'uso

13 Mode d'Emploi Français

Raccordement et installation 14

17 Manuale d'uso Italiano

Manuel d'utilisation

N° de modèle : U2120

NOUS SOMMES PRÊTS À VOUS AID

FR

Vous préférez un tutoriel vidéo ?

Vidéo d'aide à l'installation, ou MANUEL D'UTILISATION sur le site web d'ULTIMEA.

@ultimea_official

support.ultimea.com

[phone] (US)	Mon-Fri 9am-5pm (PST)
[phone] (EU)	Mon-Fri 9am-5pm (CET)

1 LISTE DES ACCESSOIRES

Caisson de basse

Adaptateur électrique

Câble audio stéréo 3,5 mm à 3,5 mm

Barre de son

Câble HDMI

Adaptateur HDMI

Câble optique numérique

Télécommande

Kit de montage mural

Support mural

Manuel de l'utilisateur

2 COMMANDES DE LA BARRE DE SON

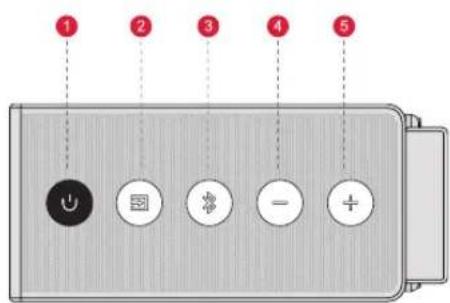

Panneau de contrôle

1 "∪": Bouton d'alimentation Appuyez sur ce bouton pour allumer l'appareil / Maintenez-le enfoncé pendant 3 secondes pour l'éteindre.

② "☑": Mode d'entrée Appuyer pour changer de canal : eARC-OPT-BT-AUX-USB.

3 "✿": BT Appuyez sur cette touche pour passer au canal BT / Maintenez la touche enfoncée pendant 3 secondes pour déconnecter l'appareil actuel et vous connecter manuellement à un nouvel appareil sur votre téléphone portable / PC / TV. (BT ID : Nova S50).

④ “—”: Réduction du volume ⑤ “+”: Augmentation du volume

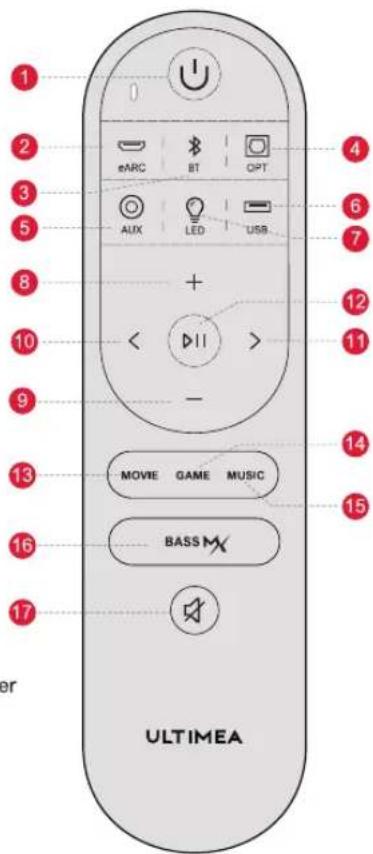

Télécommande

1 "∪": Bouton d'alimentation

Appuyer pour mettre sous tension / Maintenir pendant 3 secondes pour mettre hors tension.

2 "☐": eARC

Appuyez sur cette touche pour passer au canal HDMI eARC.

3 "※": BT

Appuyez sur cette touche pour passer au canal Bluetooth et entrer en mode d'appairage. Maintenez cette touche enfoncée pendant 3 secondes pour déconnecter l'appareil actuel et vous connecter manuellement à un nouvel appareil sur votre téléphone portable / PC / TV (BT ID : Nova S50).

4 "☐": OPT

Appuyez sur cette touche pour passer au canal OPTICAL.

5 "◎": AUX

Appuyez sur cette touche pour passer au canal AUX.

6 "☐": USB

Appuyez sur cette touche pour passer au canal USB.

7 " Light": LED

Appuyez sur cette touche pour allumer la LED, appuyez à nouveau pour l'éteindre.

8 “+”: Augmentation du volume

9 “—”: Diminution du volume

10 "<": Précédent

Mode BT et USB : Passer à la piste précédente.

11 " > ": Suivant

Mode BT et USB : Passer à la piste suivante.

Pour les modes BT et USB uniquement.

Mode USB : Maintenez cette touche enfoncée pendant 3 secondes pour basculer entre la lecture d'une boucle unique et la lecture d'une boucle de liste.

13 "MOVIE": MOVIE

Appuyez sur cette touche pour passer au mode MOVIE.

14 "GAME": GAME

Appuyez sur cette touche pour passer en mode JEU.

15 "MUSIC": MUSIQUE

Appuyez sur cette touche pour passer en mode MUSIQUE.

Appuyez sur pour régler le niveau des basses, l'écran affiche: "15-1", "15 0", "15 f".

17 "♂": Mute / Récupérer le volume.

3 CONNECTER AU CAISSON DE BASSE

Étape 1:
Connectez une extrémité du câble HDMI au port eARC / ARC à l'arrière de votre téléviseur.

Étape 2:

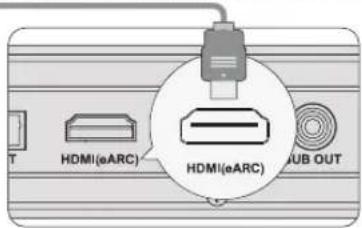

Connectez ensuite l'autre extrémité au port HDMI (eARC) de la barre de son.

Étape 3:
Appuyez sur le bouton "eARC" de la télécommande pour sélectionner l'entrée "HDMI (eARC)".

FR

Remarque :

Le port HDMI de votre téléviseur doit prendre en charge l'eARC pour transmettre le format audio Dolby Atmos à votre Soundbar. Atmos: Si vous regardez un film au format Dolby Atmos, réglez la sortie audio de votre téléviseur sur Pass Through:

Réglages TV > Accueil > Réglages > Son > Sortie audio numérique > Pass Through

DTS: Si vous regardez un film au format DTS, réglez la sortie audio de votre téléviseur sur PCM:

Réglages TV > Accueil > Réglages > Son > Sortie audio numérique > PCM

Quelle est la différence entre : HDMI IN, HDMI ARC, HDMI eARC ?

HDMI IN est une entrée HDMI standard qui vous permet de connecter des appareils à votre téléviseur ou à votre système audio. Elle prend en charge les signaux audio et vidéo, mais ne prend pas en charge la fonctionnalité de canal de retour audio (ARC) ou de canal de retour audio amélioré (eARC).

HDMI ARC est un port HDMI spécial qui prend en charge la communication bidirectionnelle entre votre téléviseur et votre système audio. Cela signifie que le son peut être envoyé de votre téléviseur à votre système audio, et que le système audio peut renvoyer le son à votre téléviseur. HDMI eARC (Enhanced Audio Return Channel) est une version actualisée de HDMI ARC qui prend en charge des formats audio de meilleure qualité tels que Dolby Atmos et DTS:X.

Remarque : veuillez activer la fonction "CEC" sur votre téléviseur.

Lorsque eARC / ARC est connecté, la télécommande de votre téléviseur peut contrôler la barre de son et le téléviseur simultanément :

1 Allumer / éteindre 2 Régler le volume

5 CONNECTER AU TÉLÉVISEUR VIA OPTIQUE / AUX


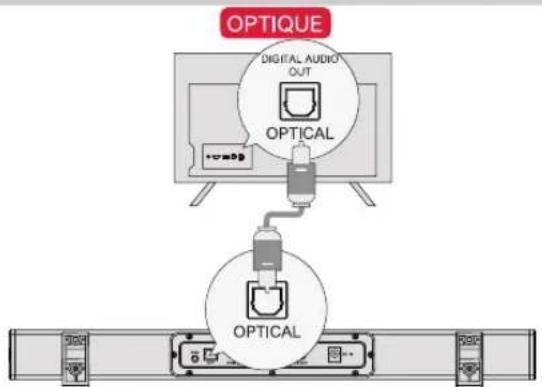

OPTION 1 : OPTIQUE

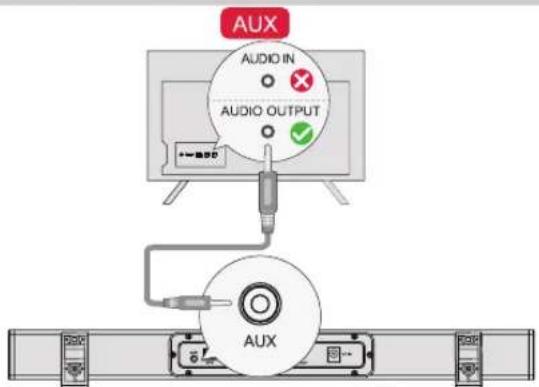

OPTION 2 : AUX

Assurez-vous que le câble est connecté au port OPTICAL OUT de votre téléviseur et l'autre extrémité au port OPTICAL de la barre de son.
2 Assurez-vous que la prise optique est insérée correctement, comme indiqué sur l'image. N'insérez pas la fiche à l'envers et ne cassez pas le câble optique.
Remarque : Si le son est diffusé par les haut-parleurs internes du téléviseur, coupez ou réduisez le volume du téléviseur.

Connectez le câble audio 3,5 mm à 3,5 mm au port RCA AUDIO OUT de votre téléviseur.

le port AUDIO IN de la télévision n'est pas pris en charge. Remarque : N'oubliez pas de débrancher le câble AUX du téléviseur et de la barre de son lorsque vous souhaitez utiliser un autre mode.

En mode optique : S'il n'y a pas de son, essayez de régler la sortie audio du téléviseur sur PCM :

Réglages TV > Accueil > Réglages > Son > Sortie audio numérique > PCM

6 SE CONNECTER À BLUETOOTH

Appuyez sur le bouton "§" de la barre de son ou de la télécommande pour entrer en mode d'appairage Bluetooth.
2 Ouvrez les paramètres Bluetooth de votre téléphone, recherchez et sélectionnez "Nova S50" pour connecter la barre de son.
Remarque: Si l'appareil est déjà en mode Bluetooth et connecté, appuyez sur le bouton " >" et maintenez-le enfoncé pendant 3 secondes pour déconnecter l'appareil actuel et vous connecter manuellement à un nouvel appareil sur votre téléphone portable / PC / TV.

→

FR

Remarque : La barre de son doit être placée à hauteur d'oreille ou presque.

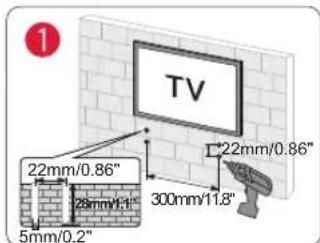

8 INSTALLATION MURALE

9 CARACTÉRISTIQUES TECHNIQUES

Alimentation électrique	U2120
Soundbar Drivers	AC 110-240V, ~50/60Hz
Barre de son Pilotes	(1.2" x 3.8") x 2 (Soundbar) + 5.25" (Subwoofer)
Réponse en fréquence	45Hz - 18kHz
Puissance en veille	<0.5W
Température de fonctionnement	0°C - 45°C / 32°F - 113°F
Vision Bluetooth	5.3

Dimensions et poids
Soundbar	400(W) x 38(H) x 76(D)mm 15.7" x 1.5" x 3.0"
Caisson de basse	270(W) x 115(H) x 270(D)mm 10.5" x 4.5" x 10.6"
Emballage	332(W) x 432(H) x190(D)mm 13.1" x 17" x 7.5"
Poids net	3.2kg / 7.05lbs
Poids brut	4.68kg / 10.32lbs

ULTIMEA

Nova S50

Manuale d'uso

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition IC définies pour un environnement non contrôle. Cet équipement doit être installé et utilisé avec une distance minimale de 20cm entre le radiateur et la carrosserie.
