MANUAL DE USUARIO Nova S90 ULTIMEA

ES: Manual del usuario

Contents

31 Manual del usuario Español

Nota : Utilice el adaptador HDMI para enchufar y desenchufar fácilmente el cable HDMI.

12 SPECIFICHE

ESTAMOS LISTOS PARA AYUDAR

[e-mail]

¿Prefiere un tutorial en vídeo?

Vídeo guía de instalación o MANUAL DE USUARIO en el sitio web de ULTIMEA.

@ultimea_official

support.ultimea.com

Barra de sonido Altavoz surround x 2

Adaptador de alimentación del barra de sonido

Cable de alimentación del subwoofer

Adaptador de alimentación del altavoz surround

Cable HDMI

Adaptador HDMI

Cable óptico digital

Cable de audio estéreo de 3.5 mm a RCA

Cable de 8 clavijas para conexión de barra de sonido (140 mm)

Mando a distancia

Kit de montaje en pared

Soporte de pared

Manual del usuario

2 CONTROLES DE LA BARRA DE SONIDO

1 2 3 4 ↓ → → - +

Panel de control

1 “♡”: Botón de encendido

Pulse el botón de encendido para encender/apagar.

② “☐”: Modo de entrada

Pulse para cambiar de canal: eARC-HD 1(HDMI IN1)-HD 2(HDMI IN2)-OPT(ÓPTICO)-BT-AUX-USB.

3 “”: BT

Pulse para cambiar al canal BT / Mantenga pulsado durante 3 segundos para desconectar el dispositivo actual y conectarse a un nuevo dispositivo. (BT ID: Nova S90).

4 “—”: Bajar volumen

⑤ “+”: Subir volumen

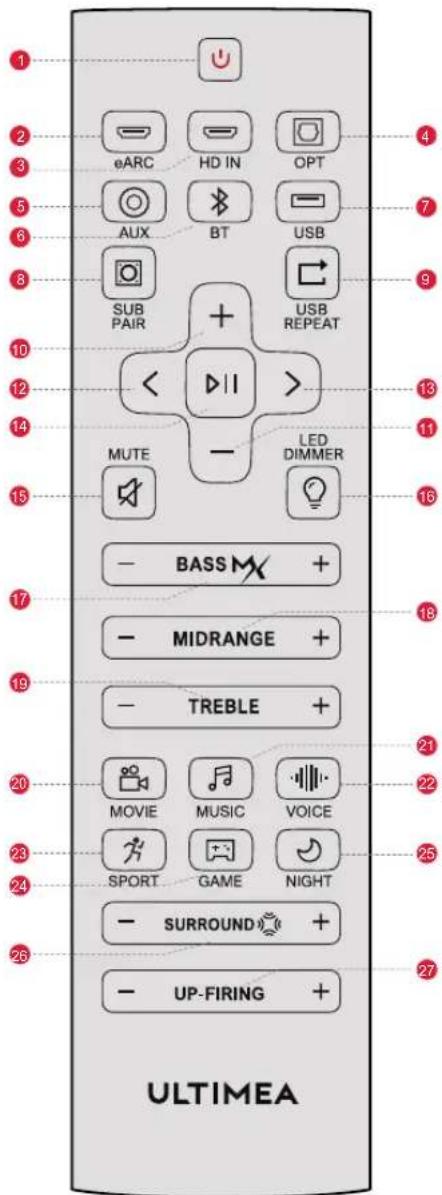

Mando a Distancia

1 “∪”: Botón de encendido Pulse para encender / apagar.
2 "☐": eARC Pulse aquí para cambiar al canal HDMI eARC.
3 "☐": HD IN Pulse aquí para cambiar al canal HDMI IN.
4 "☐": OPT Pulse aquí para cambiar al canal OPTICAL.
5 "©": AUX Pulse para cambiar al canal AUX.
6 " 8": BT Modo USB: Pulse para cambiar al canal BLUETOOTH.
7 "☐": USB Pulse para cambiar al canal USB.

8 "○": SUB PAIR

Mantenga pulsado el botón durante 3 segundos para poner la barra de sonido en un estado listo para emparejarse con el subwoofer.

9 "☐": USB REPETIR

Modo USB: Pulse este botón para cambiar entre reproducción en bucle simple y reproducción en bucle de lista.

10 “+”: Subir volumen

11 “—”: Bajar volumen

12 " <": Anterior Sólo para los modos BT y USB: Salta a la pista anterior.

13 “>”: Siguiente Sólo para los modos BT y USB: Salta a la pista siguiente.

14 "DII": Reproducir / Pausa Sólo para los modos BT y USB.

15 "": MUTE

16 "": ATENUADOR LED

Pulse para ajustar el brillo de la pantalla en 5 niveles. Manténgalo pulsado durante 3 segundos para apagar la pantalla.

17 "BASS MX": BASSMAX

Pulse para ajustar el nivel de graves, la pantalla mostrará:

"JS-6", "JS-5", "JS-4", "JS-3", "JS-2", "JS-1", "JS 0", "JS 1", "JS 2", "JS 3", "JS 4", "JS 5", "JS 6".

18 "MIDRANGE": MEDIOS

Pulse para ajustar el nivel de agudos, la pantalla mostrará: "MR-6", "MR-5", "MR-4", "MR-3", "MR-2", "MR-1", "MR 0", "MR 1", "MR 2", "MR 3", "MR 4", "MR 5", "MR 6".

19 "TREBLE": AGUDOS

Pulse este botón para ajustar el nivel de agudos; la pantalla mostrará: "T3-6", "T3-5", "T3-4", "T3-3", "T3-2", "T3-1", "T3 0", "T3 1", "T3 2", "T3 3", "T3 4", "T3 5", "T3 6".

20 "MOVIE"

Pulse para cambiar al modo MOVIE, la pantalla mostrará: "MOVI".

21 "♪": MÚSICA

Pulse para cambiar al modo MUSIC, la pantalla mostrará: "MUSC".

22 " : VOZ

Pulse para cambiar al modo VIOCE, la pantalla mostrará: "VOIC".

23 "X": SPORT

24 Pulse para cambiar al modo SPORT, la pantalla mostrará: "SPRT". "囗": JUEGO

Pulse para cambiar al modo GAME, en la pantalla aparecerá: "GAME".

25 " 🔊": NOCHE

Pulse para cambiar al modo NIGHT, la pantalla mostrará: "NIST".

Pulse este botón para ajustar el nivel de sonido surround:

Presione para ajustar el nivel de volumen de los altavoces de disparo hacia arriba, la pantalla mostrará:

"UP-3", "UP-2", "UP-1", "UP 0", "UP 1", "UP 2", "UP 3".

eARC HD IN OPT AUX BT USB SUB PAIR + USB REPEAT < > LED DIMMER MUTE - BASS + MIDRANGE + TREBLE + MOVIE MUSIC VOICE SPORT GAME NIGHT - SURROUND + - UP-FIRING + ULTIMEA

3 INSTALACIÓN DE LA BARRA DE SONIDO

Pasos de montaje

Paso 1

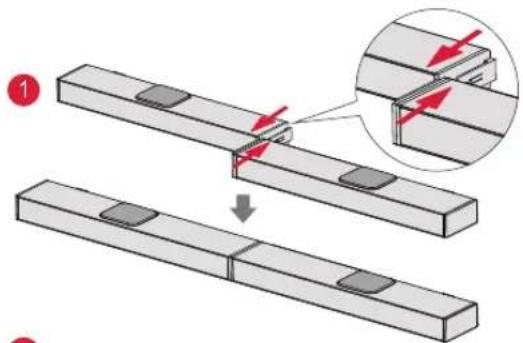

Coloque las dos partes de la barra de sonido al mismo nivel y alinee las juntas de conexión. Conecte las dos partes empujando paralelamente para combinarlas como una sola pieza.

Paso 2

Enchufe el cable de 8 clavijas.

Paso 1:
Conecte un extremo del cable HDMI al puerto eARC / ARC de la parte posterior del televisor.

HOME OUT WARD HOME IN1 HOME IN2 USB USB

Paso 2:
A continuación, conecte el otro extremo al puerto HDMI (eARC) de la barra de sonido.

Paso 3:
Pulse el botón "eARC" del mando a distancia para seleccionar la entrada "HDMI OUT (eARC)".

ES

Nota:

Asegúrese de que el HDMI de su televisor es compatible con eARC, de lo contrario no se podrá transmitir la señal de audio Dolby Atmos.

Atmos: Si está viendo una película en formato Dolby Atmos, ajuste la salida de audio del televisor en Pass Through:

Ajustes TV > Inicio > Ajustes > Sonido > Salida de audio digital > Pass Through.

DTS: Si está viendo una película en formato DTS, configure la salida de audio del televisor como PCM:

Ajustes TV > Inicio > Ajustes > Sonido > Salida de audio digital > PCM

¿Cuál es la diferencia entre: HDMI IN, HDMI ARC, HDMI eARC?

HDMI IN es una entrada HDMI estándar que permite conectar dispositivos al televisor o al sistema de audio. Admite señales de audio y vídeo, pero no es compatible con las funciones de canal de retorno de audio (ARC) o canal de retorno de audio mejorado (eARC).

HDMI ARC es un puerto HDMI especial que permite la comunicación bidireccional entre el televisor y el sistema de audio. Esto significa que el audio puede enviarse desde el televisor al sistema de audio, y el sistema de audio puede devolver el audio al televisor.

HDMI eARC (canal de retorno de audio mejorado) es una versión actualizada de HDMI ARC que admite formatos de audio de mayor calidad, como Dolby Atmos y DTS:X.

Nota: Active la función "CEC" en su televisor.

Cuando eARC / ARC está conectado, el mando a distancia del televisor puede controlar la barra de sonido y el televisor simultáneamente: ① Encender / apagar ② Ajustar el volumen

5 CONECTAR A OTRO DISPOSITIVO A TRAVÉS DE HDMI IN1 / HDMI IN2

Paso 1 HDMI IN (eARC / ARC) HDMI OUT (eARC) T V Paso 2 HDMI IN HDMI OUT Paso 3

Paso 3

U F $ - +

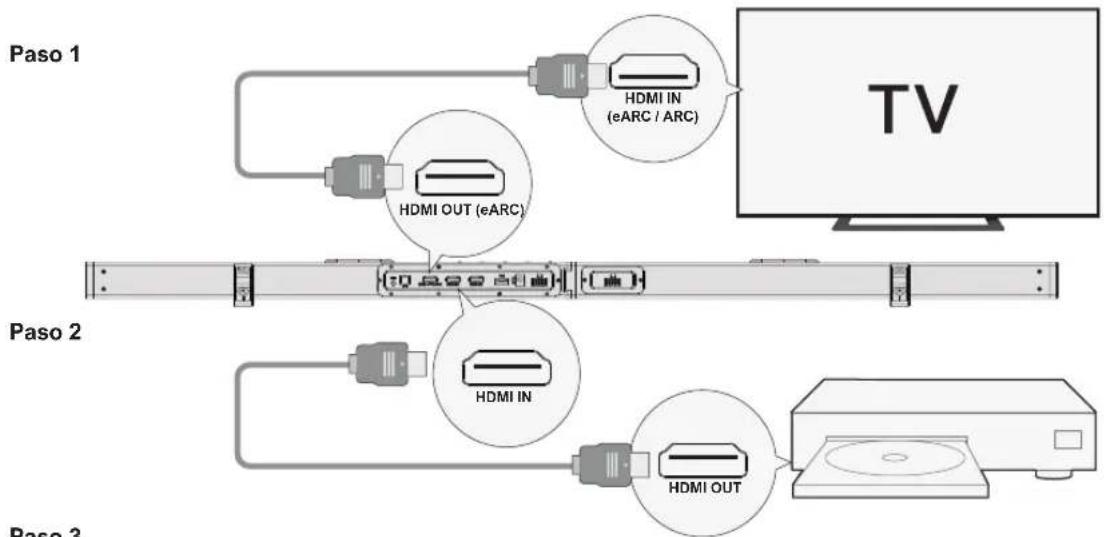

Paso 1: Conecte el cable HDMI al puerto HDMI OUT (eARC) de la barra de sonido y el otro extremo al puerto eARC / ARC del televisor.

Paso 2: Conecte el cable HDMI al puerto HDMI OUT del otro dispositivo (como un DVD o una videoconsola) y el otro extremo al puerto HDMI IN1 / HDMI IN2 de la barra de sonido.

Paso 3: Pulse el botón " [icon] " en la barra de sonido o en el mando a distancia para cambiar al canal HDMI IN1 / HDMI IN2.

Nota: Su TV HDMI necesita soportar eARC para transmitir el formato de audio Dolby ATMOS a su Soundbar.

6 CONEXIÓN AL TELEVISOR VÍA ÓPTICA / AUX

ES

ÓPTICA

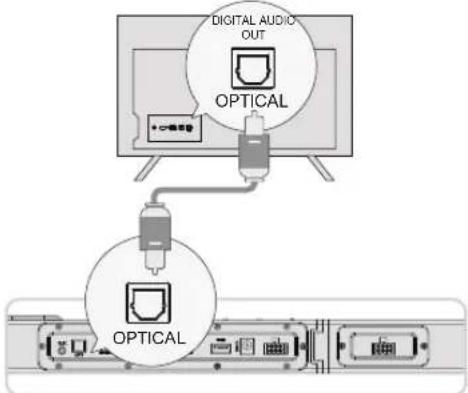

Asegúrese de que el cable está conectado al puerto OPTICAL OUT del televisor y el otro extremo al puerto OPTICAL de la barra de sonido.

②Asegúrese de que el conector óptico está insertado correctamente como se muestra en la imagen. No inserte el enchufe al revés y rompa el conector óptico.

Nota: Si se reproduce audio por los altavoces internos del televisor, silencie o minimice el volumen del televisor.

OPCIÓN 2: AUX

① Conecte el cable de audio de 3.5 mm a RCA para conectarlo al puerto RCA AUDIO OUT de su TV.
Asegúrese de que el color de los extremos de los cables coincide con el color de los puertos del televisor.

Nota : Recuerde desconectar el cable AUX del televisor y de la barra de sonido cuando desee cambiar de modo.

En modo óptico: Si no hay sonido, pruebe a ajustar la salida de audio del televisor a PCM:

Ajustes TV > Inicio > Ajustes > Sonido > Salida de audio digital > PCM

7 CONECTAR CON BLUETOOTH

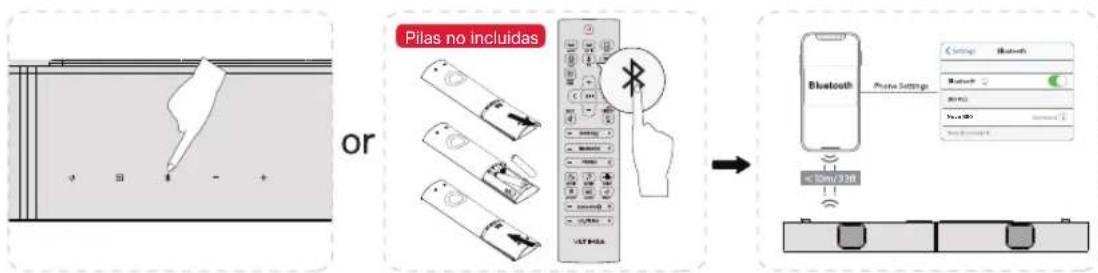

1 Pulse el botón " ✉" de la barra de sonido o del mando a distancia para acceder al modo de emparejamiento Bluetooth.
② Abra la configuración Bluetooth de su teléfono, busque y seleccione "Nova S90" para conectar la barra de sonido.

Nota: Si ya está en modo Bluetooth y conectado, mantenga pulsado el botón " >" durante 3 segundos para desconectar el dispositivo actual y conectarse a un nuevo dispositivo manualmente en su teléfono móvil / PC / TV.

Pilas no incluidas or Bluetooth Preise Settings < 10m/31Hz

El subwoofer se ha emparejado con la barra de sonido de fábrica.

Sin embargo, es posible que tenga que volver a emparejarlo si no sale sonido del subwoofer.

3s 5s PAIR Paso 1 Paso 2

Paso 1

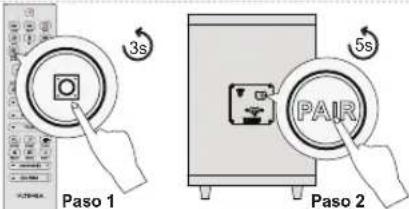

Mantenga pulsado el botón "SUB PAIR" del mando a distancia durante 3 segundos, hasta que la barra de sonido muestre "SUB" parpadeando en la parte frontal.

Paso 2

Mantenga pulsado el botón "PAIR" del subwoofer durante 5 segundos, hasta que la luz LED blanca parpadee. El subwoofer se ha emparejado

correctamente cuando la luz LED blanca se enciende de forma permanente.

Nota: La interfaz 'SUB OUT' en el subwoofer es un puerto reservado. Si buscas una experiencia de graves mejorada, puedes adquirir un subwoofer activo adicional de forma independiente y conectarlo a esta interfaz para actualizar tu sistema de graves, logrando el efecto de graves óptimo que deseas.

L R

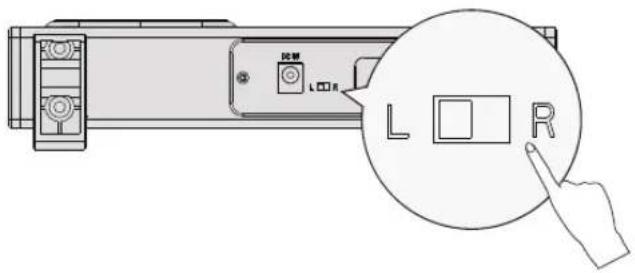

La barra de sonido y los altavoces surround deben colocarse a la altura de los oídos o cerca de ellos.

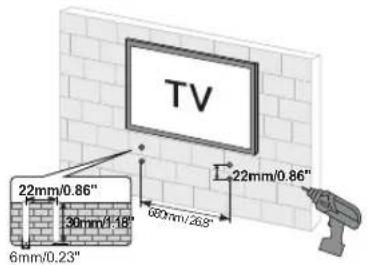

11 INSTALACIÓN MURAL

ES

1

Nota : Utilice el adaptador HDMI para enchufar y desenchufar fácilmente el cable HDMI.

12 ESPECIFICACIONES

Número de modelo	U4420
Fuente de alimentación	AC 100-240V, ~50/60Hz
Altavoces de la barra de sonido	(3.1" x 1.2")x 5 (barra de sonido)+ 1.8 x 4 (altavoces de tiro ascendente) + (3.1" x 1.2") x 2 (altavoz de la barra surround) +8" (subwoofer)
Respuesta en frecuencia	35Hz - 18kHz
Potencia en espera	<0.5W
Temperatura de funcionamiento 0°C - 45°C / 32°F - 113°F
Visión Bluetooth 5.3

Dimensiones y peso
Barra de sonido	1008 (W) x 38 (H) x 76 (D)mm 39.7" x 1.5" x 3.0"
Subwoofer	308 (W) x 345 (H) x 237 (D)mm 12.1" x 13.6" x 9.3"
Altavoz surround	205 (W) x 38 (H) x 76 (D)mm 8.1" x 1.5" x 3.0"
Embalaje	550 (W) x 314 (H) x 428 (D)mm 21.7" x 12.4" x 16.9"
Peso neto	10kg / 22.05lbs
Peso bruto	12.6kg / 27.78lbs
