V2AH2 - デスクトップコンピュータ ASUS - 無料のユーザーマニュアル

製品タイプ	デスクトップコンピュータ（ベアボーン）
ブランド	ASUS
モデル	V2AH2
カテゴリ	デスクトップコンピュータ
寸法（約）	180 x 420 x 360 mm (W x H x D)
重量（約）	10 kg
電源入力電圧	115 V または 230 V（選択可能）
電源ワット数（約）	300 W
フロントパネルポート	USB 2.0 (x2)、マイク、ヘッドフォン、IEEE 1394
リアパネルポート	PS/2 マウス、PS/2 キーボード、DVI、パラレル、VGA、IEEE 1394、USB 2.0（標準4ポート）、マイク、ラインイン、ラインアウト、LAN (RJ-45)
CPUソケット	LGA775（Intel Pentium 4 等に対応）
メモリタイプ	DDR2 DIMM
拡張スロット	PCIe x16 1基、PCIe x1 1基、PCI 2基
ストレージベイ	5.25インチ（光学ドライブ）1基、3.5インチ（フロッピー）1基、3.5インチ（ハードディスク）1基
対応ハードドライブインターフェース	SATA または IDE
安全機能	コンポーネント取り付け前に電源プラグを抜くこと；ピン曲がり防止のためCPUを慎重に扱うこと
メンテナンス	乾いた布で清掃；液体は避ける；適切な換気を確保
修理可能性	ユーザー交換可能：CPU、メモリ、拡張カード、ストレージドライブ、電源ユニット
オペレーティングシステム	付属なし
色	ブラック
素材	スチールシャーシ、プラスチック製フロントパネル

よくある質問 - V2AH2 ASUS

ASUS V2AH2にCPUをインストールする方法は？

マザーボード上のCPUソケットを見つけ、ソケットレバーを90～100度に起こします。CPUの金色の三角形をソケットの三角形に合わせ、CPUをそっと挿入し、レバーを押し下げて固定します。ピン曲がりを防ぐため、CPUをソケットに無理に押し込まないでください。

このデスクトップにRAM（DIMM）をインストールする方法は？

リテーニングクリップを外側に押してDIMMソケットのロックを解除します。DIMMの切り欠きをソケットの突起に合わせ、クリップが内側にカチッと戻るまでDIMMを真っすぐ押し込みます。損傷を防ぐため、DIMMの追加・取り外しの前には必ず電源プラグを抜いてください。

ハードディスクドライブのインストール方法は？

シャーシを直立させ、3.5インチドライブベイから金属プレートカバーを取り外します。ハードドライブのネジ穴が合うまで挿入し、両側に2本ずつネジで固定します。ドライブ背面にSATAまたはIDE信号ケーブルと電源ケーブルを接続します。

電源ユニットの正しい電圧設定方法は？

リアパネルの電源コネクタ横にある電圧選択スイッチを見つけます。100～127Vの電源には115V、200～240Vの電源には230Vに設定します。電源を入れる前に、設定が地域の電圧と一致していることを確認してください。

フロントパネルにはどのようなポートがありますか？

フロントパネルには、USB 2.0ポート2基、マイクポート、ヘッドフォンポート、IEEE 1394ポート、電源ボタン、リセットボタン、HDD LEDがあります。

リアパネルにはどのようなポートがありますか？

リアパネルには、電源コネクタ、電圧セレクタ、PS/2マウス・キーボードポート、DVIコネクタ、パラレルポート、VGAポート、IEEE 1394ポート、USB 2.0ポート（おそらく4基）、マイク、ラインイン、ラインアウト、RJ-45 LANポートがあります。

サイドカバーの取り外し方法は？

最初にリアパネルのカバーネジを取り外します。次にサイドカバーを後方に引き、フックがシャーシのタブから外れるまで引っ張ります。フロントパネルアセンブリのフックを持ち上げて解除し、アセンブリを右に倒して取り外します。再取り付けは逆の手順で行います。

デスクトップコンピュータの掃除方法は？

柔らかい乾いた布で外装を拭きます。水や洗浄液は使用しないでください。内部のほこりには、ファンが回転しないように押さえながら圧縮空気を使用します。内部を掃除する前には必ずコンピュータの電源プラグを抜いてください。

どのような安全上の注意事項がありますか？

内部コンポーネントの取り付け・取り外しの前には必ず電源コードを抜いてください。CPUは端を持ち、ピンを曲げないように注意してください。コンポーネントをソケットに無理に押し込まないでください。可能であれば適切なESD保護（例：帯電防止リストストラップ）を使用してください。

拡張カードのインストール方法は？

メタルブラケットロックと該当スロットの反対側にあるメタルカバーを取り外します。カードコネクタをスロットに挿入し、しっかりと押し込んで装着し、メタルブラケットロックを元に戻します。固定する前にカードが完全に挿入されていることを確認してください。

使用説明書 V2AH2 ASUS

CPU 压扇 支撑底座固定把手 支撑底座固定拖架 3 4 5 CPU 压扇电源線 CPU 青族熱器 支撐機構感座

安裝系統記憶體

5.25 インチドライブベイカバー 3.5 インチドライブベイカバー USB 2.0 ポート マイクポート ヘッドフォンポート IEEE 1394 ポート 電源ボタン リセットボタン HDD LED

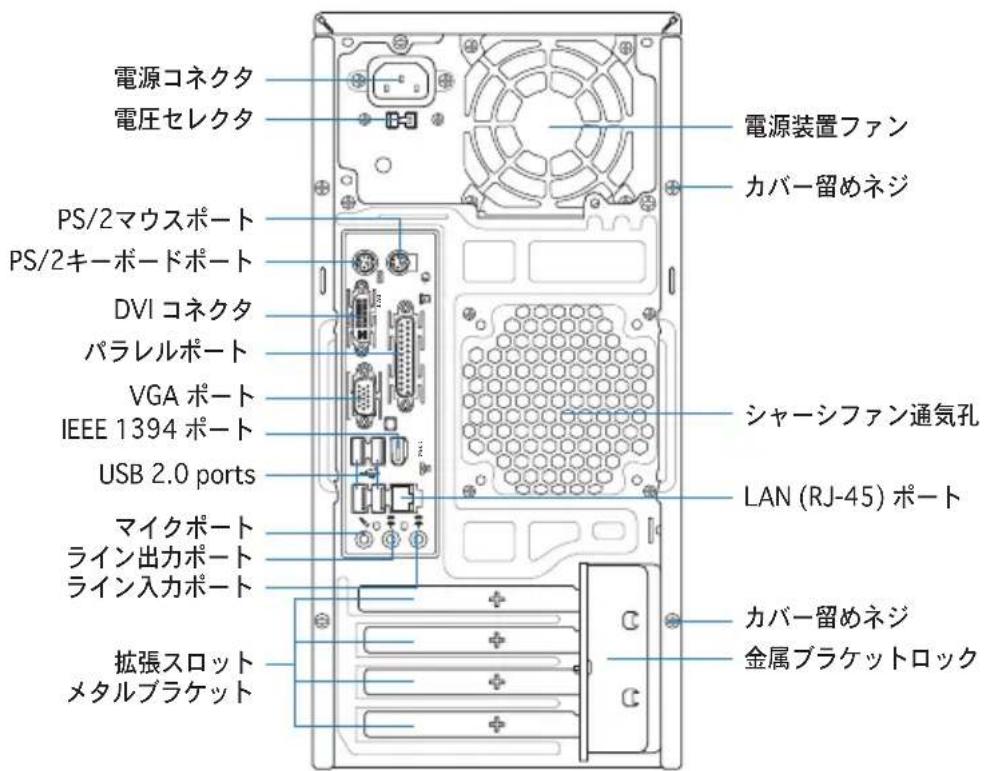

背面パネル機能

電源コネクタ 電圧セレクタ PS/2マウスポート PS/2キーボードポート DVI コネクタ パラレルポート VGA ポート IEEE 1394 ポート USB 2.0 ports マイクポート ライン出力ポート ライン入力ポート 拡張スロット メタルブラケット 電源装置ファン カバー留めネジ シャーシファン通気孔 LAN (RJ-45) ポート カバー留めネジ 金属ブラケットロック

内部コンポーネント

1. フロントパネルカバー
2. 5.25 インチ光学ドライブベイ
3. HDD ベイ
4. FDD ベイ
5. 電源
6. CPU ソケット

7. DIMM ソケット

8. ASUS マザーボード

9. ケースファン
10. PCI Express x16 スロット
11. PCI Express x1 スロット
12. PCI スロット
13. 金属ブラケットロック

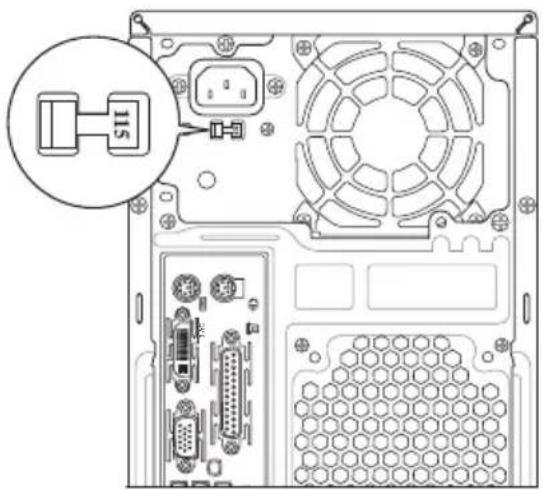

電圧の選択

システムの電源には、電源コネクタの側に115 V/230 V 電圧セレクタスイッチがあります。このスイッチを使って、ご利用地域の電圧に合わせて適切なシステム入力電圧を選択します。

ご利用地域の電圧が 100～127 V の場合、スイッチを 115 V に設定します。

また、200～240 V の場合は、スイッチを 230 V に設定します。

1. リアパネルのネジを外します。
2. サイドカバーをリアパネルの方向へフックがケースタブから外れるまで引きます。
3. フロントパネルのフック上げ、ケースから外します。
4. フロントパネルを、右側にあるヒンジ状のタブが露出するまで右へ移動させます。
5. フロントパネルを外します。

エアダクト ケースタブホール 1 2 3 4 4 4 4 4 4 1 2

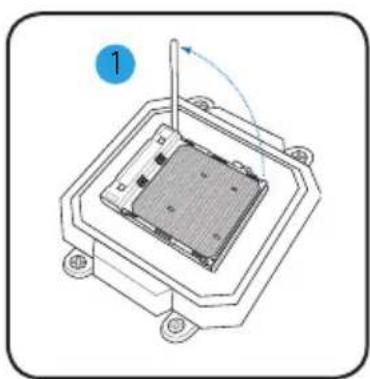

CPUを取り付ける

1. CPUソケットのレバーを90°～100°引き上げます。
2. CPUをソケットに取り付けます。このとき、金色の三角形がある部分がソケット側の小さな三角形に一致するように取り付けます。
3. ソケットレバーを下ろし、CPUを固定します。

警告: 誤った取り付け方法はピンの損傷やCPUの破損の原因になります。正しく取り付けてください。

CPUファンヒートシンクを取り付ける

1. CPUの上にヒートシンクを置きます。

重要：ヒートシンクとファンがベースにしっかり固定してください。固定されていないと、保持ブラケットがロックできません。

1. 保持ブラケットの一方をベースにはめます。

2. もう一方の保持ブラケットを(保持ブラケットロックに近い方)ベースにはめます。はまると音がします。

注：箱入りCPUには、CPU、ファン、ヒートシンク等の取り扱い説明書が同梱されていますが、このセクションの内容と異なる場合は、同梱の説明書を参考にしてください。

1. 保持ブラケットロックを押し下げ、ヒートシンクとファンをベースに固定します。

2. CPUファンケーブルをコネクタに接続します。

注：CPUファンコネクタを必ず接続してください。ハードウェアのモニタリングエラーが発生することがあります。

CPUファン 保持ブラケット ロック 保持ブラケット ベース CPU ファンコネクタ CPU ヒートシンク

DIMM の取付け

1. マザーボードの DIMM ソケットの位置を確認します。
2. 固定クリップを外側に押して、DIMM ソケットを外します。
3. DIMM とソケットの溝を合わせて DIMM をソケットにはめます。
4. メモリをソケットにはめ、保持クリップが内側に入るまで押し下げます。

・メモリの取り付け・取り外しの際は、電源プラグを抜いてください。電源オンの状態では、マザーボードやコンポーネントの故障の原因になります。
- DDR2 DIMMにはノッチがあり、一方向にしかフィットしないようになっています。DIMMが損傷するので、DIMMをソケットに無理に差し込まないでください。

拡張カードの取付け

1. メタルブラケットロックを外します。
2. 使用するスロットの反対の金属カバーを取り外します。

1. カードコネクタをスロットにはめて、カードが止まるまでしっかり押しこみます。
2. メタルブラケットロックを戻します。

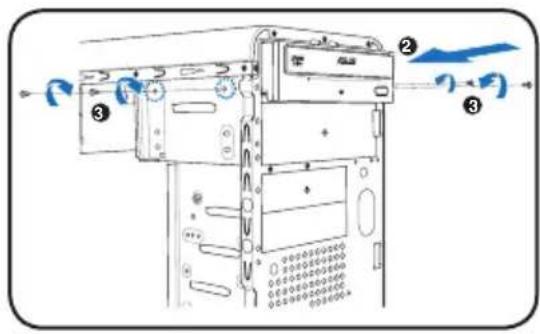

1. 5.25インチドライブベイのメタルプレートカバーを外します。
2. 光学ドライブをベイに挿入し、ベイのネジ穴とドライブのネジ穴の位置を合わせます。
3. 2つのネジでドライブを固定します。
4. IDEプラグ (A)、電源プラグ(B)を各コネクタに接続します。

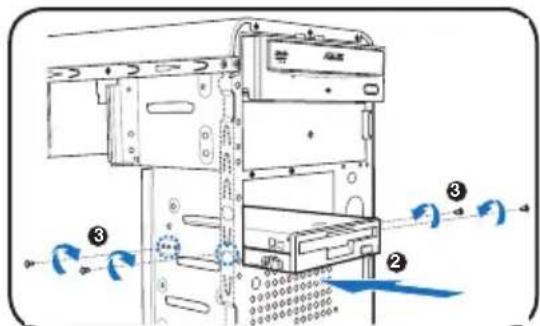

1. 3.5インチドライブベイのメタルプレートカバーを外します。
2. FDDをベイに挿入し、ベイのネジ穴とFDDのネジ穴の位置を合わせます。
3. 2つのネジでFDDを固定します。
4. 信号プラグ(A)と電源プラグ(B)を各コネクタに接続します。

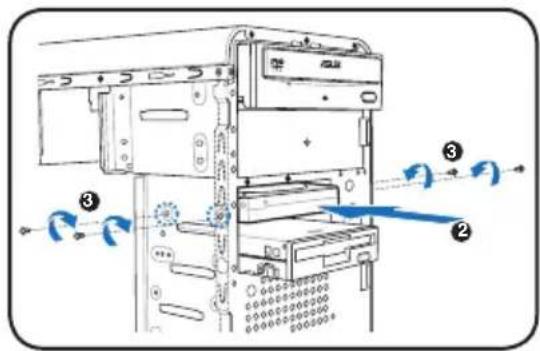

1. 3.5インチドライブベイのメタルプレートカバーを外します。
2. HDDをベイに挿入し、ベイのネジ穴とHDDのネジ穴の位置を合わせます。
3. 2つのネジでHDDを固定します。

1. SATA HDD: SATA 信号プラグと電源プラグを各コネクタに接続します。

IDE HDD: IDEプラグと電源プラグを ドライブ後部にある各コネクタに接 続します。

SATA IDE

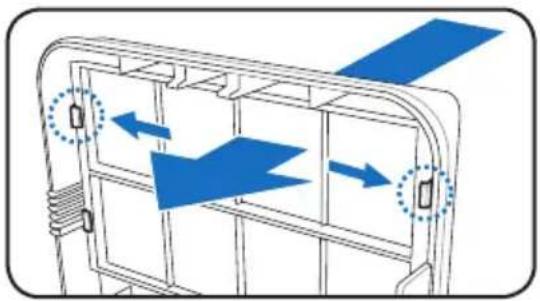

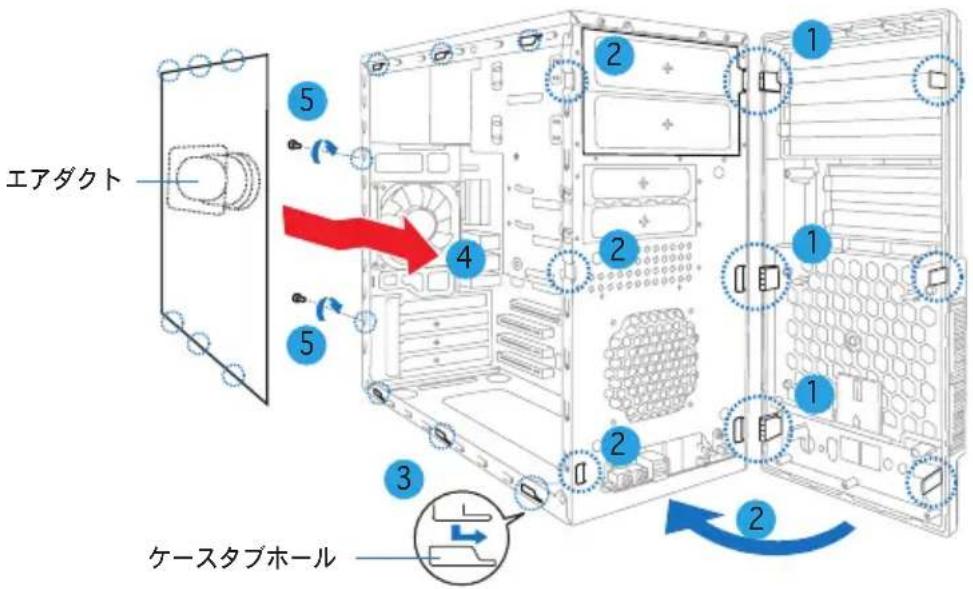

ベイカバーを取り外し、フロントパネルとサイドカバーを再び取り付ける

光学ドライブまたはFDDを取り付けた場合は、フロントパネルを戻す前にフロントパネルのベイカバーを外します。

1. ベイカバーロックを探します。
2. ロックを外側に押し、ベイカバーを外します。
3. ベイカバーを内側に押し、脇に置きます。
4. 3.5インチドライブベイカバーも同様に外します。

1. フロントパネルのヒンジ状のタブをケース右側の穴に入れます。
2. フロントパネルを左へ動かし、フックをケースにはめます。
3. サイドカバーフックをケースの上部と底部の穴にはめ込みます。
4. サイドカバーをフロントパネルの方向に動かし、所定の位置にはめます。
5. カバーを 2 つのネジで固定します。

エアダクト 5 4 2 1 2 1 1 2 3 ケースタブホール 2
