| Type de produit | Ordinateur de bureau (Barebone) |
| Marque | ASUS |
| Modèle | V2AH2 |
| Catégorie | Ordinateur de bureau |
| Dimensions (approx.) | 180 x 420 x 360 mm (L x H x P) |
| Poids (approx.) | 10 kg |
| Tension d'entrée de l'alimentation | 115 V ou 230 V (sélectionnable) |
| Puissance de l'alimentation (approx.) | 300 W |
| Ports du panneau avant | USB 2.0 (x2), Microphone, Casque, IEEE 1394 |
| Ports du panneau arrière | Souris PS/2, Clavier PS/2, DVI, Parallèle, VGA, IEEE 1394, USB 2.0 (x4 typiques), Microphone, Entrée ligne, Sortie ligne, LAN (RJ-45) |
| Socket CPU | LGA775 (compatible avec Intel Pentium 4, etc.) |
| Type de mémoire | DDR2 DIMM |
| Emplacements d'extension | 1x PCIe x16, 1x PCIe x1, 2x PCI |
| Baies de stockage | 1x 5.25" (optique), 1x 3.5" (disquette), 1x 3.5" (disque dur) |
| Interface de disque dur prise en charge | SATA ou IDE |
| Fonctions de sécurité | Débranchez l'alimentation avant d'installer des composants ; manipulez le CPU avec précaution pour éviter de plier les broches |
| Entretien | Nettoyez avec un chiffon sec ; évitez les liquides ; assurez une ventilation adéquate |
| Réparabilité | CPU, mémoire, cartes d'extension, disques de stockage, alimentation remplaçables par l'utilisateur |
| Système d'exploitation | Non inclus |
| Couleur | Noir |
| Matériau | Châssis en acier, panneau avant en plastique |
FOIRE AUX QUESTIONS - V2AH2 ASUS
Questions des utilisateurs sur V2AH2 ASUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ordinateur de bureau au format PDF gratuitement ! Retrouvez votre notice V2AH2 - ASUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil V2AH2 de la marque ASUS.
MODE D'EMPLOI V2AH2 ASUS
Guide de démarrage rapide

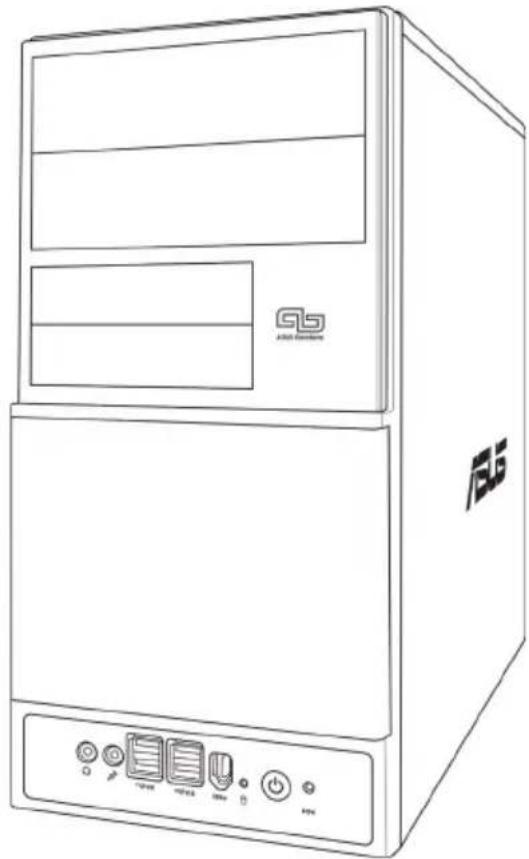

Caractéristiques de la façade


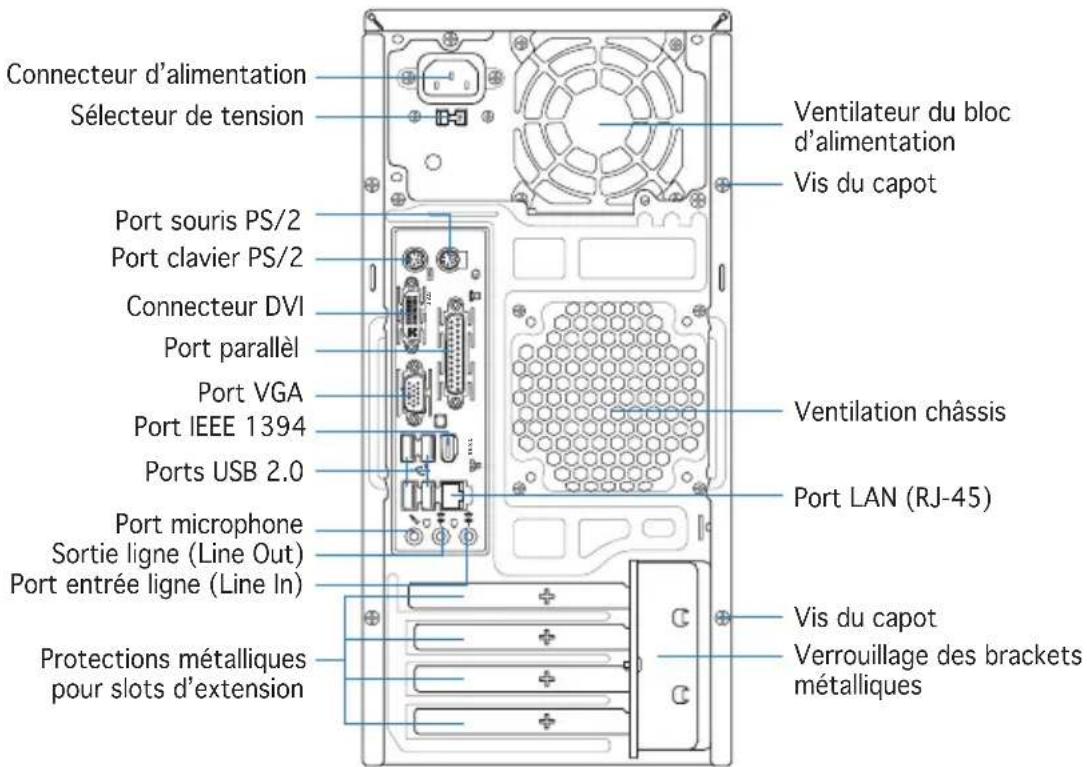

Cache pour baies 5.25" Cache pour baies 3.5" Ports USB 2.0 Port microphone Port casque Port IEEE 1394 Bouton d'alimentation Bouton Reset HDD LEDCaractéristiques de l'arrière


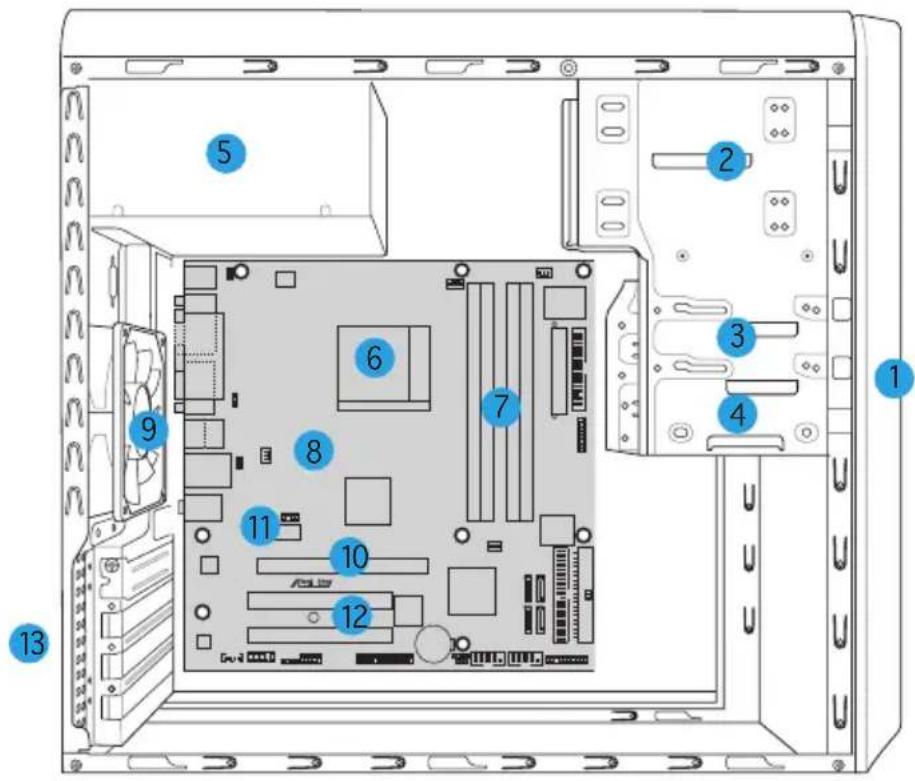

Connecteur d'alimentation Sélecteur de tension Port souris PS/2 Port clavier PS/2 Connecteur DVI Port parallèl Port VGA Port IEEE 1394 Ports USB 2.0 Port microphone Sortie ligne (Line Out) Port entrée ligne (Line In) Protections métalliques pour slots d'extension Ventilateur du bloc d'alimentation Vis du capot Ventilation châssis Port LAN (RJ-45) Vis du capot Verrouillage des brackets métalliquesComposants internes

- Façade
- Baie 5.25 pouces vide
- Baie pour disque dur
- Baie pour lecteur de disquette
- Alimentation
- Socket du CPU
- Sockets DIMM
- Carte mère ASUS
- Ventilateur du châssis
- Slot PCI Express x16
- Slot PCI Express x1
- Slots PCI
- Verrouillage des brackets métalliques
Choisir le voltage
L'alimentation du système est équipée d'un sélecteur de tension 115 V/230 V situé près du connecteur d'alimentation. Utilisez cet interrupteur pour choisir la bonne tension d'entrée en fonction des standards utilisés dans votre région.
Si la tension dans votre région est de 100-127 V, passez l'interrupteur sur 115 V.
Si la tension dans votre région est de 200-240 V, passez l'interrupteur sur 230 V.


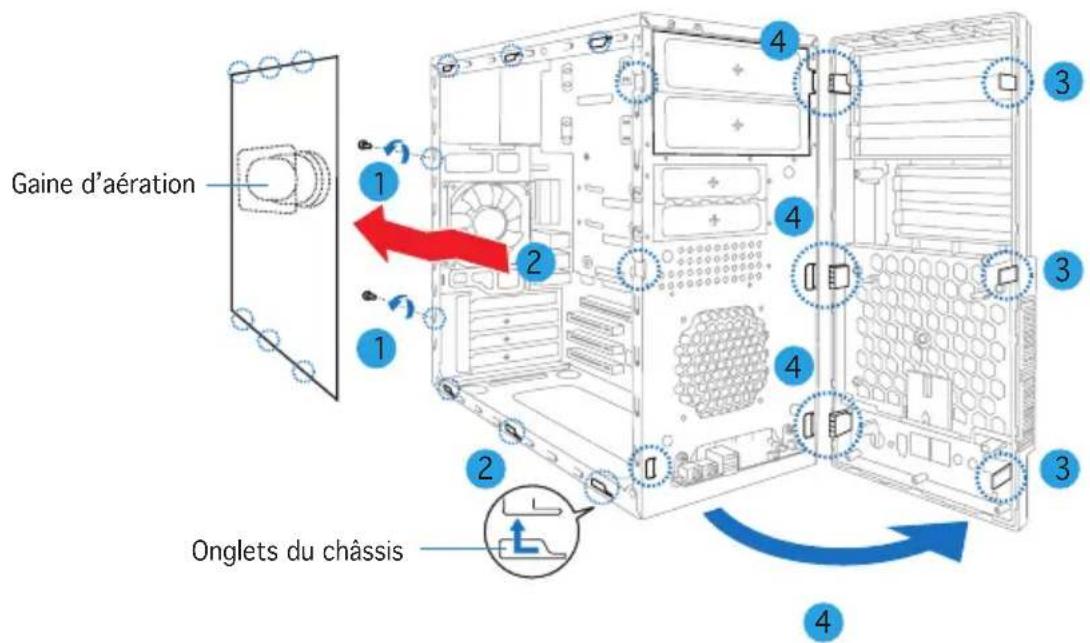

IISRetirer le panneau latéral et la façade
- Retirez les vis du panneau arrière.
- Faites glisser le panneau latéral vers l'arrière jusqu'à ce que ses crochets se détachent des onglets du châssis. Mettez le panneau latéral de côté.
- Repérez les crochets de la façade, et soulevez-les jusqu'à ce qu'ils se détachent du châssis.
- Faites pivoter la façade vers la droite, jusqu'à ce que les clapets situés sur le côté droit du panneau soient visibles.
- Retirez la façade, puis mettez-la de côté.


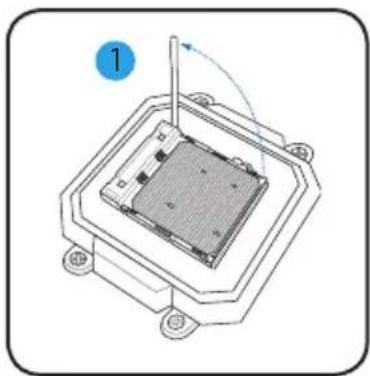

- Repérez le socket du CPU, puis soulevez le levier du socket de 90°-100°.
- Placez le CPU sur le socket, en vous assurant que le triangle doré sur le CPU est installé sur le triangle du socket.
- Abaissez le levier du socket afin de sécuriser le CPU.

ATTENTION: Une mauvaise installation du CPU sur le socket peut plier les broches et sérieusement endommager le CPU!
Installer l'ensemble dissipateur-ventilateur
- Placez l'ensemble ventilateur-dissipateur sur le CPU.

IMPORTANT. Assurez-vous que l'ensemble dissipateur-ventilateur soit bien fixé à la base du système de rétention, sinon il vous sera impossible d'attacher le clip de fixation.
- Fixez une extrémité de la patte de fixation au module de rétention.
- Fixez l'autre extrémité de la patte de fixation (près du clip de fixation) au module de rétention jusqu'à ce qu'un clic se fasse entendre.

NOTE. La boîte de votre CPU doit contenir les instructions d'installation du CPU, de l'ensemble dissipateur-ventilateur, et du module de rétention. Si les instructions de cette section ne correspondent pas à celles de la documentation du CPU, suivre cette dernière.
- Abaissez les loquets de fixation du module de rétention afin de sécuriser l'ensemble dissipateur-ventilateur à la base du module.
- Connectez le câble du ventilateur CPU au connecteur de la carte mère.

ATTENTION: N'oubliez pas de connecter le câble du ventilateur au connecteur de la carte mère! Des erreurs lors de la surveillance du matériel peuvent survenir si vous ne branchez pas ce connecteur.


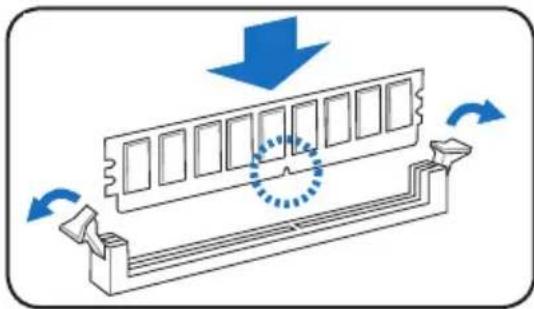

Ventilateur CPU Clip de la patte de fixation Patte de fixation Connecteur du ventilateur CPU Dissipateur CPU Base du module de rétentionInstaller un module DIMM
- Localisez les sockets DIMM de la carte mère.
- Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l'extérieur.
- Alignez un module DIMM sur le socket de sorte que l'encoche sur la DIMM corresponde à l'ergot du socket.
- Enfoncez le module DIMM dans le socket jusqu'à ce que les clips de rétention se referment.

- Débranchez la source d'alimentation avant d'ajouter ou de retirer des modules DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
- Un module DDR2 DIMM est verrouillé par une encoche, de sorte qu'il ne peut entrer dans le socket que dans un seul sens. NE FORCEZ pas sur un module pour le faire entrer dans son socket pour ne pas l'endommager.

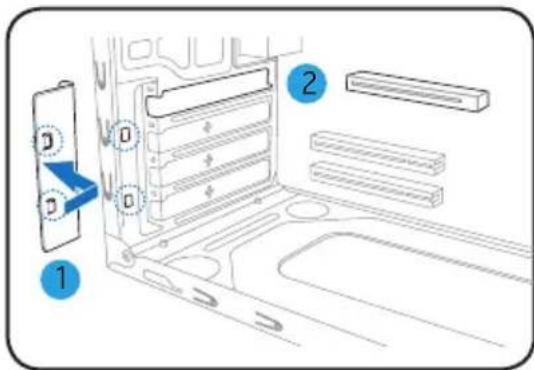

Installer une carte d'extension
- Retirez le verrou des protections métalliques.
- Enlevez la protection métallique du slot que vous voulez utiliser.
- Insérez le connecteur de la carte dans le slot et pressez jusqu'à ce que la carte soit en place.
- Replacez le verrou des protections métalliques.

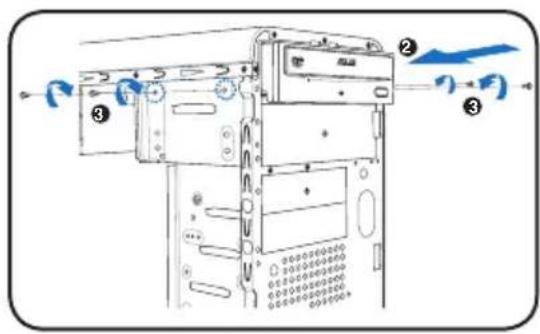

Installer un lecteur optique
- Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 5.25".
- Insérez le lecteur optique dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
- Sécurisez le lecteur optique grâce à deux vis sur les deux côtés de la baie.
- Connectez les câbles IDE (A), et d'alimentation (B) aux connecteurs situés à l'arrière du lecteur.

Installer un lecteur de disquettes
- Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 3.5".
- Insérez le lecteur de disquettes dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
- Sécurisez le lecteur de disquettes grâce à deux vis sur les deux côtés de la baie.
- Connectez le câble du lecteur de disquettes (A) et d'alimentation (B) à l'arrière du lecteur.

Installer un disque dur
- Mettez le châssis en position verticale, puis retirez le deuxième cache métallique pour baie 3.5".
- Insérez le disque dur dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
- Sécurisez le disque dur grâce à deux vis sur les deux côtés de la baie.

- Pour un disque dur SATA : connectez les câbles SATA et d'alimentation aux connecteurs à l'arrière du disque. Pour un disque dur IDE : connectez les câbles IDE et d'alimentation aux connecteurs à l'arrière du disque.


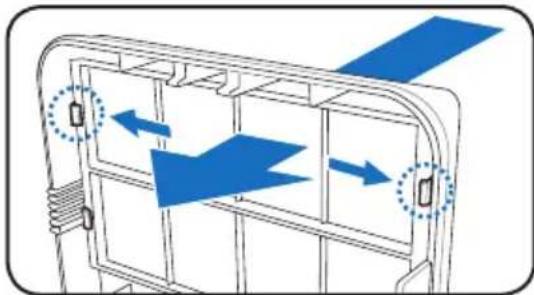

Si vous avez installé un disque optique et/ou un lecteur de disquette, retirez le cache des baies de la façade avant de replacer cette dernière. Pour ce faire:
- Repérez les clips sur le cache des baies.
- Poussez les clips vers l'extérieur afin de libérer le cache.
- Repoussez le cache vers l'intérieur, puis mettez-le de côté.
- Suivez les mêmes instructions afin de retirer le cache pour baie 3.5".

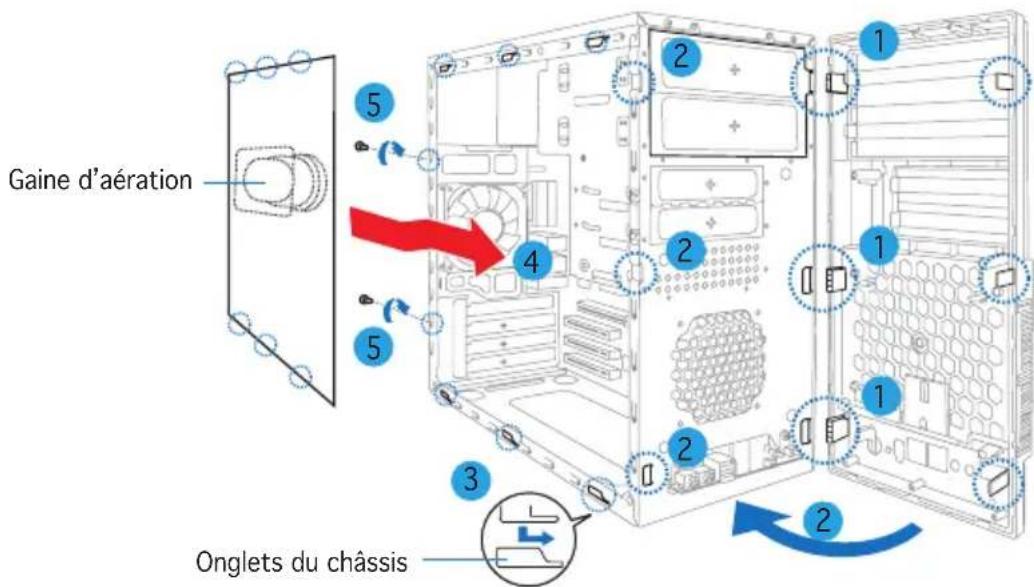

Pour replacer la façade et le panneau latéral:
- Insérez les clapets de la façade dans les ouvertures situées sur le côté droit du châssis.
- Pivotez la façade sur la gauche, puis insérez les crochets dans le châssis jusqu'à ce que la façade tienne bien en place.
- Insérez les crochets du panneau latéral dans les ouvertures situées sur le dessous et le dessus du châssis.
- Glissez le panneau latéral en direction de la façade jusqu'à ce qu'il tienne bien.
- Sécurisez le capot avec les deux vis, retirées précédemment.

