KULLANIM KILAVUZU V2AH2 ASUS

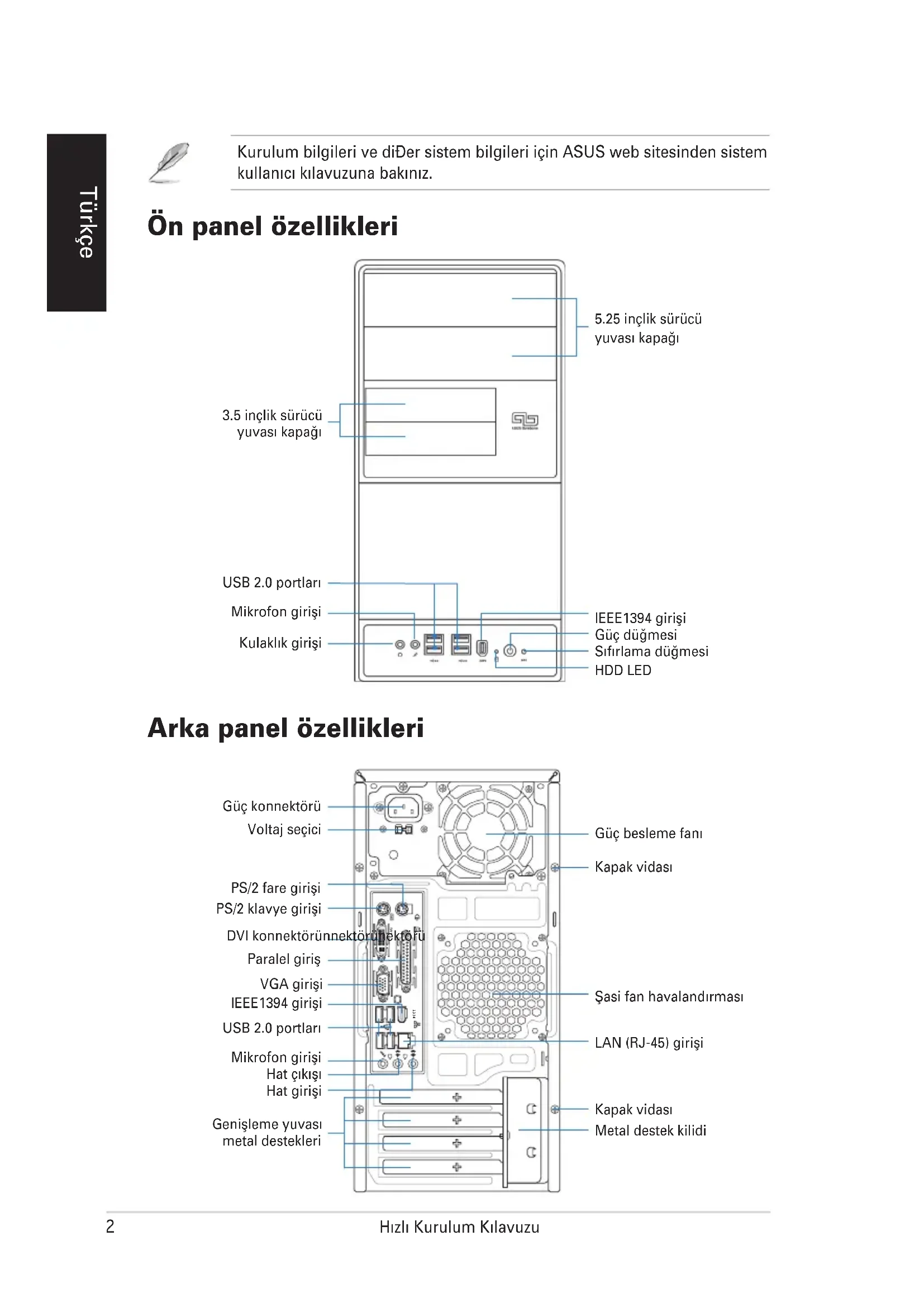

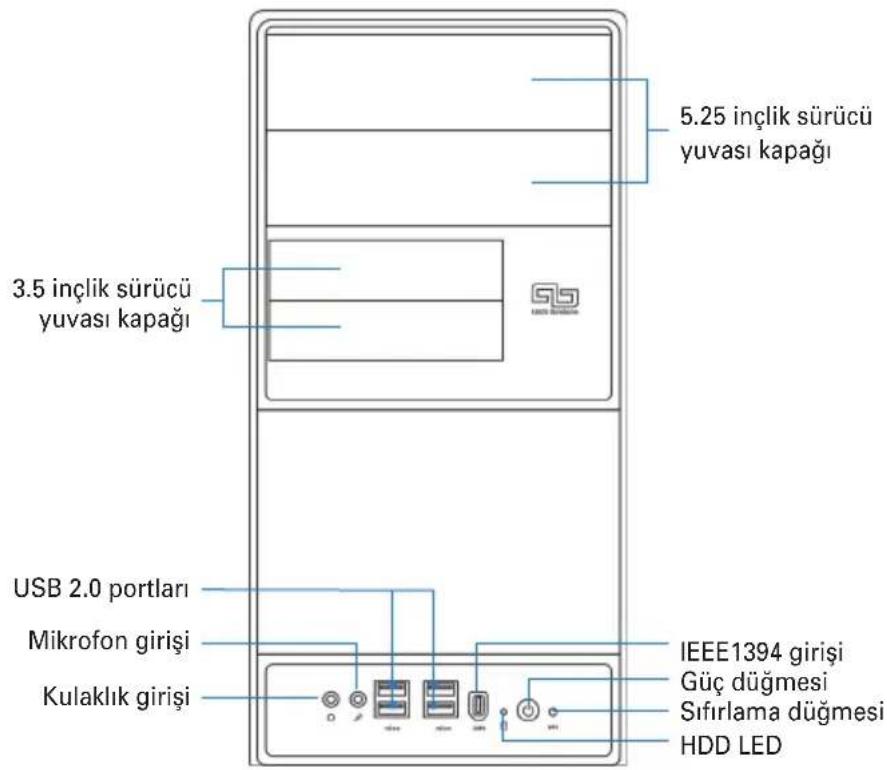

케이스 탭 구멍Türkçe Vintage V2-AH2 Barebone Sistemleri H›zl› Kurulum K›lavuzu2 H›zl› Kurulum K›lavuzu Türkçe Arka panel özellikleri Kurulum bilgileri ve diğer sistem bilgileri için ASUS web sitesinden sistem kullanıcı kılavuzuna bakınız. Ön panel özellikleri

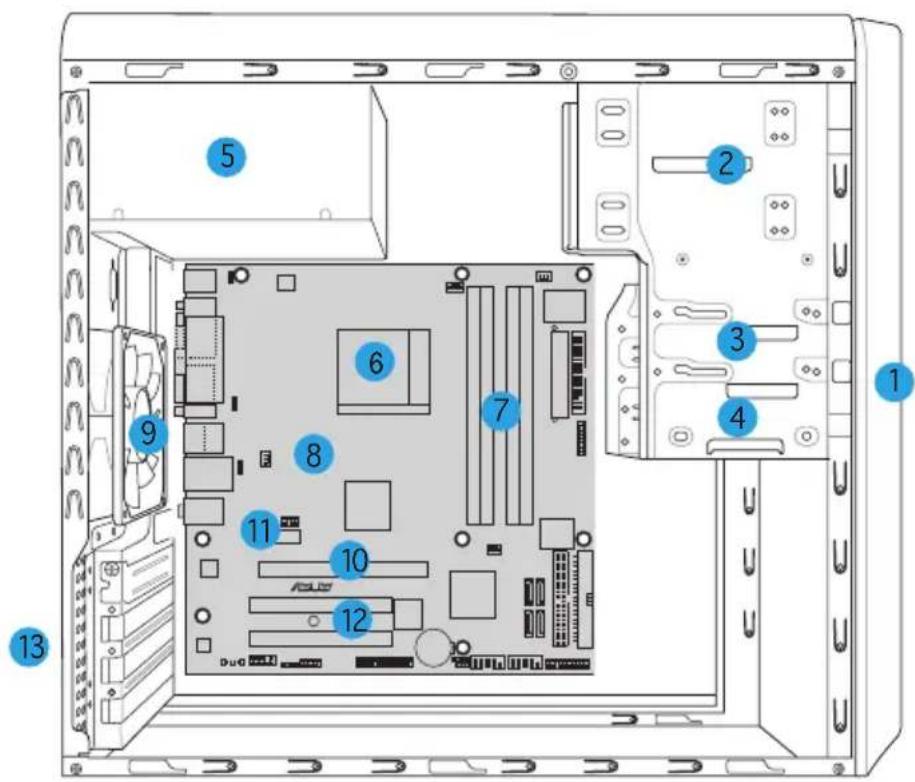

PS/2 fare girifli Kapak vidas› PS/2 klavye girifli Paralel girifl Hat girifli Voltaj seçici Metal destek kilidi Güç konnektörü DVI konnektörünnektörünektörü VGA girifli USB 2.0 portlar› Hat ç›k›fl› Mikrofon girifli Geniflleme yuvas› metal destekleri Güç besleme fan› fiasi fan havaland›rmas› LAN (RJ-45) girifli Kapak vidas› IEEE1394 girifli3 H›zl› Kurulum K›lavuzu Türkçe Dahili bileflenler

2. 5.25-inç bofl optik sürücü

3. Sabit disk sürücü yuvas›

4. Floppy disk sürücü yuvas›

5. Güç beslemesi ünitesi

Voltaj seçimi Sistem güç besleme ünitesinde güç konektörünün yan›na yerlefltirilen 115 V/230 V de¤erinde voltaj seçme dü¤mesi bulunmaktad›r. Bölgenizdeki voltaj beslemesine göre uygun sistem girifl voltaj›n› seçmek için bu dü¤meyi kullan›n. Türkiye voltaj de¤eri heryerde aynd›r ve 200-240V tur.Lütfen cihaz›n›z›n bu de¤ere ayarland›ndan emin olun ve de¤ifltirmeyiniz. DV I

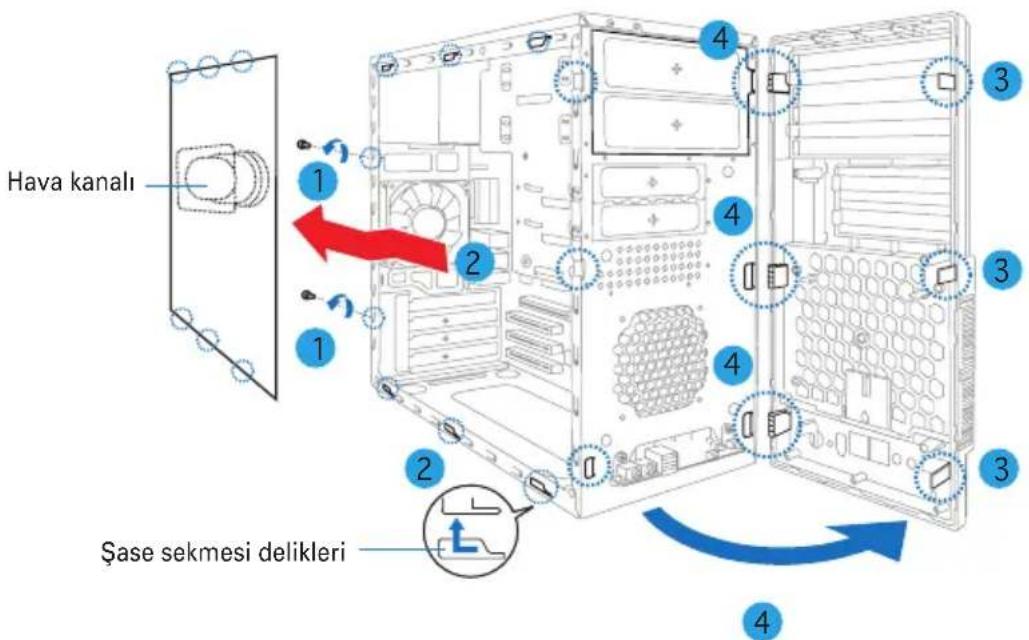

çekin. Yan kapa¤› kenara koyun.

3. Ön panelin çengellerini bulun, ard›ndan flaseden ayr›l›ncaya kadar

4. Panelin sa¤ taraf›ndaki çit benzeri sekmeler aç›l›ncaya kadar ön panel

fiase sekmesi delikleri

aç› yapacak flekilde kald›r›n.

2. CPU soketini tak›n, alt›n üçgenli CPU köflesinin küçük üçgen bulunan

soket köflesi ile eflleflti¤inden emin olun.

3. CPU’yu sabitlemek için soket kolunu afla¤› itin.

D‹KKAT: CPU’nun sokete yanl›fl tak›lmas› pimleri e¤ebilir ve CPU’ya ciddi zarar verebilir!

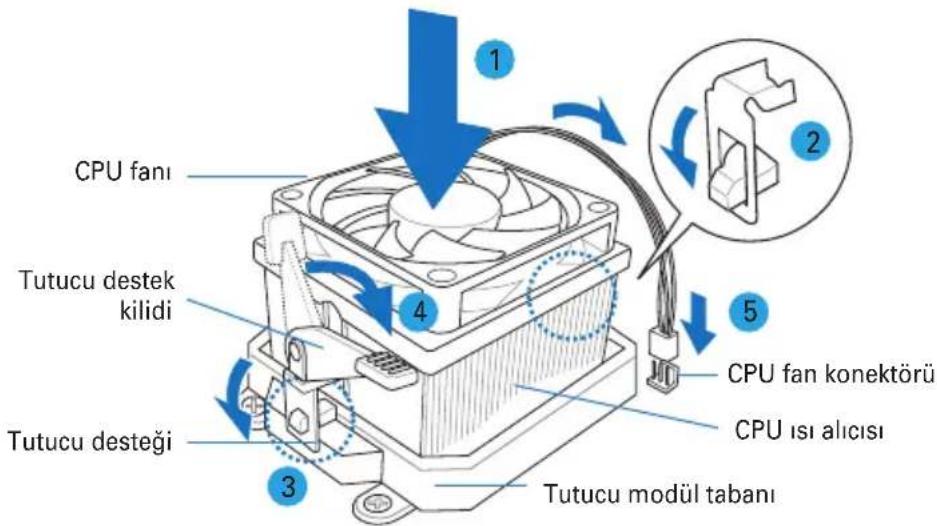

ÖNEML‹. Fan›n ve ›s› alma komplesinin tutucu mekanizma modülünün taban›na mükemmel bir flekilde oturdu¤undan emin olun; aksi halde tutucu deste¤ini kilitleyemezsiniz.

2. Tutucu deste¤inin bir ucunu tutucu modülü taban›na tak›n.

3. Tutucu deste¤inin di¤er ucunu (tutucu destek kilidinin yan›) yerine t›k sei

ile oturuncaya kadar tutucu modülü taban›na ekleyin. NOT. Kutulanan CPU’nuz CPU, fan/›s› alma komplesi ve tutucu mekanizmas› da dahil olmak üzere kurulum talimatlar› ile birlikte verilmelidir. Bu bölümdeki talimatlar CPU belgelerindekiler ile eflleflmezse, CPU belgelerindekini yerine getirin.

4. Fan› ve ›s› al›c›y› modül tutucu modülünün taban›na sabitlemek için

tutucu destek kilidini afla¤› do¤ru itin.

5. CPU fan kablosunu ana kart üzerindeki konektöre ba¤lay›n.

D‹KKAT. CPU fan konektörünü ba¤lamay› unutmay›n! Bu konektörü takamazsan›z, donan›m izleme hatas› oluflabilir. Tutucu modül taban› CPU ›s› al›c›s› CPU fan› Tutucu destek kilidi Tutucu deste¤i CPU fan konektörü

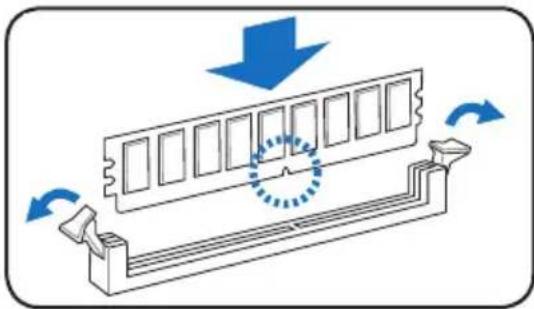

3. DIMM üzerindeki çentik soket

üzerindeki aç›kl›k ile eflleflecek flekilde DIMM’i soket üzerinde hizalay›n.

4. Tutucu klipsler içeri do¤ru geçinceye kadar DIMM’i sokete do¤ru itin.

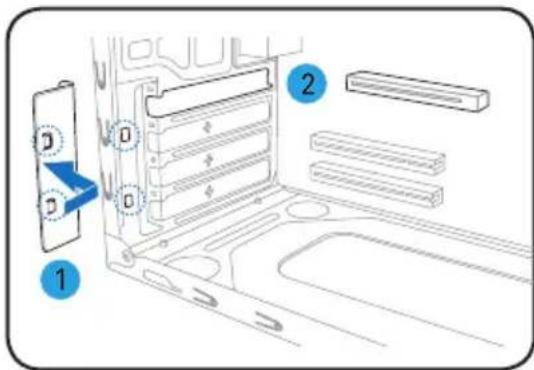

1. Metal destek kilidini ç›kar›n.

2. Kullanmak istedi¤iniz yuvan›n

karfl›s›nda bulunan metal kapa¤› ç›kar›n.

3. Kart konektörünü yuvaya tak›n,

ard›ndan yerine oturuncaya kadar karta düzgün bir flekilde bast›r›n.

4. Metal destek kilidini de¤ifltirin.

• DIMM’leri eklemeden veya ç›karmadan önce güç beslemesini prizden çekin. Bunu yaparken baflar›s›z olman›z ana karta ve/veya komponentlere zarar verebilir.

• DDR2 DIMM, sadece bir yönde olmas› için çentiklenmifltir. DIMM’e zarar vermesini önlemek için DIMM’i sokete kuvvet kullanarak YERLEfiT‹RMEY‹N.

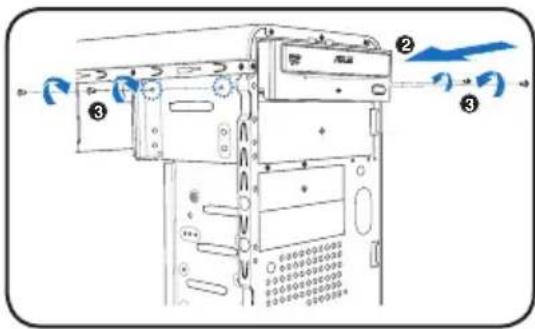

1. Kasanızın ön panelini düzgün ve

dikkatlice çıkarın, ard›ndan 5.25” lik üst sürücü yuvas› metal plaka kapa¤›n› ç›kar›n.

2. Optik sürücüyü yuvaya tak›n,

ard›ndan vida delikleri yuvadaki delikler ile eflleflinceye kadar sürücüyü dikkatlice itin.

3. Optik sürücüyü yuvan›n her iki

taraf›ndaki iki viday› kullanarak sabitleyin.

4. IDE (A) ve güç (B) fifllerini

sürücünün arkas›ndaki konektörlere tak›n. Floppy disk sürücüsü

2. Floppy disk sürücüsünü yuvaya

tak›n, ard›ndan vida delikleri yuva üzerindeki delikler ile eflleflinceye kadar sürücüyü dikkatli bir flekilde itin.

3. Floppy disk sürücüsünü yuvan›n

her iki taraf›ndaki iki viday› kullanarak sabitleyin.

4. Sinyal (A) ve güç (B) fifllerini

sürücünün arkas›ndaki konektörlere tak›n. Sabit disk sürücüsü

2. Sabit disk sürücüsünü yuvaya

tak›n, ard›ndan vida delikleri yuva üzerindeki delikler ile eflleflinceye kadar sürücüyü dikkatli bir flekilde itin.

3. Yuvan›n her iki taraf›nda bulunan

iki viday› kullanarak sabit disk sürücüsünü sabitleyin.

4. SATA HDD için: SATA sinyal ve

güç fifllerini sürücünün arkas›nda bulunan konektörlere ba¤lay›n. IDE HDD için: IDE ve güç fifllerini sürücünün arkas›ndaki konektörlere ba¤lay›n. Yuva kapaklar›n›n ç›kar›lmas› ve ön panelin ve yan kapa¤›n yeniden tak›lmas› Bir optik ve/veya floppy disk sürücüsü kurmuflsan›z, flaseye yeniden kurmadan önce ön panel yuva kapak(lar)›n› ç›kar›n. Bunu gerçeklefltirmek için:

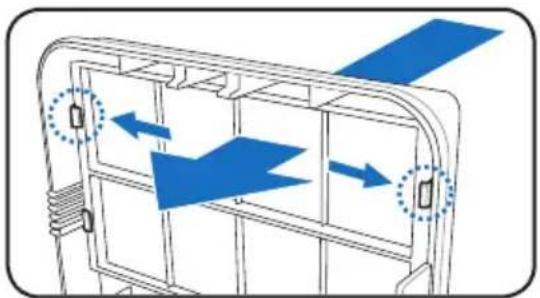

1. Yuva kapa¤› kilitlerini bulun.

2. Yuva kapa¤›n› açmak için kilitlere

d›flar› do¤ru bast›r›n.

3. Yuva kapa¤›n› içeri do¤ru itin,

ard›ndan kenara koyun.

4. 3.5” lik sürücü yuva kapa¤›n›

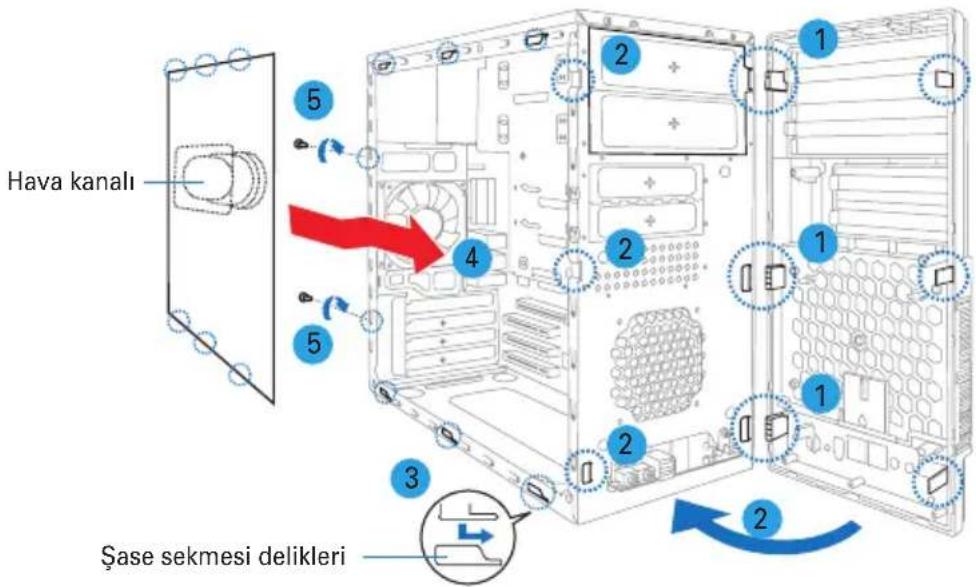

ç›karmak için ayn› talimatlar› yerine getirin. Ön panel ve yan kapa¤› yeniden takmak için:

1. Ön panel çit benzeri sekmeleri flasenin sa¤ taraf›ndaki deliklere tak›n.

2. Ön panel sola kayd›r›n, ard›ndan ön panel yerine oturuncaya kadar

çengelleri flaseye geçirin.

3. Yan kapak çengellerini mahfazanın üst ve alt deliklerine geçiriniz.

4. Yan kapa¤› yerine oturuncaya kadar ön panel yönünde itin.

5. Daha önceden ç›kard›¤›n›z iki viday› kullanarak kapa¤› sabitleyin.

fiase sekmesi delikleri
