特徴	詳細
プロジェクターの種類	デジタルプロジェクター
表示技術	DLP（デジタルライトプロセッシング）
ネイティブ解像度	1920 x 1080 ピクセル（フルHD）
明るさ	4000ルーメン
コントラスト比	20000:1
ランプ寿命	3000時間（通常モード）、6000時間（エコモード）
接続性	HDMI、VGA、USB、オーディオ出力
寸法	30 x 22 x 10 cm
重量	2.5 kg
騒音レベル	30 dB（通常モード）、28 dB（エコモード）
推奨使用	プレゼンテーション、ホームシアター、ビデオゲーム
メンテナンス	定期的なフィルター清掃、使用状況に応じたランプ交換
安全性	湿気にさらさない、安定した面で使用すること
保証	2年

よくある質問 - PD4010 Planar

Planar PD4010プロジェクターをコンピューターに接続するには？

HDMIケーブルを使用して、プロジェクターのHDMIポートをコンピューターのHDMI出力に接続します。プロジェクターの電源が入っていることを確認し、適切なHDMIソースを選択してください。

暗い部屋での最適な投影モードは？

暗い部屋では、より豊かな色彩と優れたコントラストを得るために「省エネモード」または「映画モード」を使用してください。

プロジェクターが点灯しない場合は？

プロジェクターが正常に動作する電源コンセントに接続されていることを確認してください。電源ケーブルがしっかり接続されており、電源ボタンが押されていることを確認してください。

画像のピントを調整するには？

プロジェクター前面のフォーカスリングを使用して、画像が鮮明になるまで調整してください。

プロジェクターの音が小さい場合は？

オーディオ設定でプロジェクターの音量を確認し、ミュートモードになっていないことを確認してください。外部スピーカーを使用している場合は、接続を確認してください。

プロジェクターを工場出荷時の設定にリセットするには？

設定メニューにアクセスし、「リセット」を選択して操作を確認すると、プロジェクターの工場出荷時設定に戻ります。

Planar PD4010はどのタイプのランプを使用していますか？

Planar PD4010はUHPランプタイプの電球を使用しています。ランプ交換の際はマニュアルの指示に従ってください。

画像がぼやける問題を解決するには？

ピントが正しく調整されていることを確認してください。また、プロジェクターが仕様に従って適切な距離に設置されていることも確認してください。

スマートフォンでプロジェクターを使用できますか？

はい、HDMIアダプターを使用してスマートフォンをプロジェクターに接続できます。スマートフォンがHDMI出力に対応していることを確認してください。

プロジェクターのファームウェアを更新するには？

Planarの公式サイトにアクセスして最新のファームウェアをダウンロードしてください。提供された手順に従って更新を行ってください。

プロジェクターが過熱する場合は？

プロジェクターの通気口が塞がれていないことを確認し、十分に換気されていることを確認してください。プロジェクターの電源を切り、冷却してから再度電源を入れてください。

ユーザーの質問 PD4010 Planar

0 質問この機器について。知っているものに答えるか、ご自身の質問をしてください。

この機器について新しい質問をする

まだ質問はありません。最初の質問者になりましょう。

デバイスの取扱説明書をダウンロードプロジェクター無料でPDF形式で！マニュアルを見つける PD4010 - Planar 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 PD4010 ブランド Planar.

使用説明書 PD4010 Planar

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

アメリカ本土以外：+1 (503) 748-5799 E-mail：PlanarSupport@planar.com オンラインテクニカルライブラリ：http://www.planar.com/support 営業時間：M-F, 8am - 8pm ET, 12pm - 12am GMT

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

1195 NW Compton Drive Beaverton, OR 97006-1992, USA プラナーカスタマーサポート

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

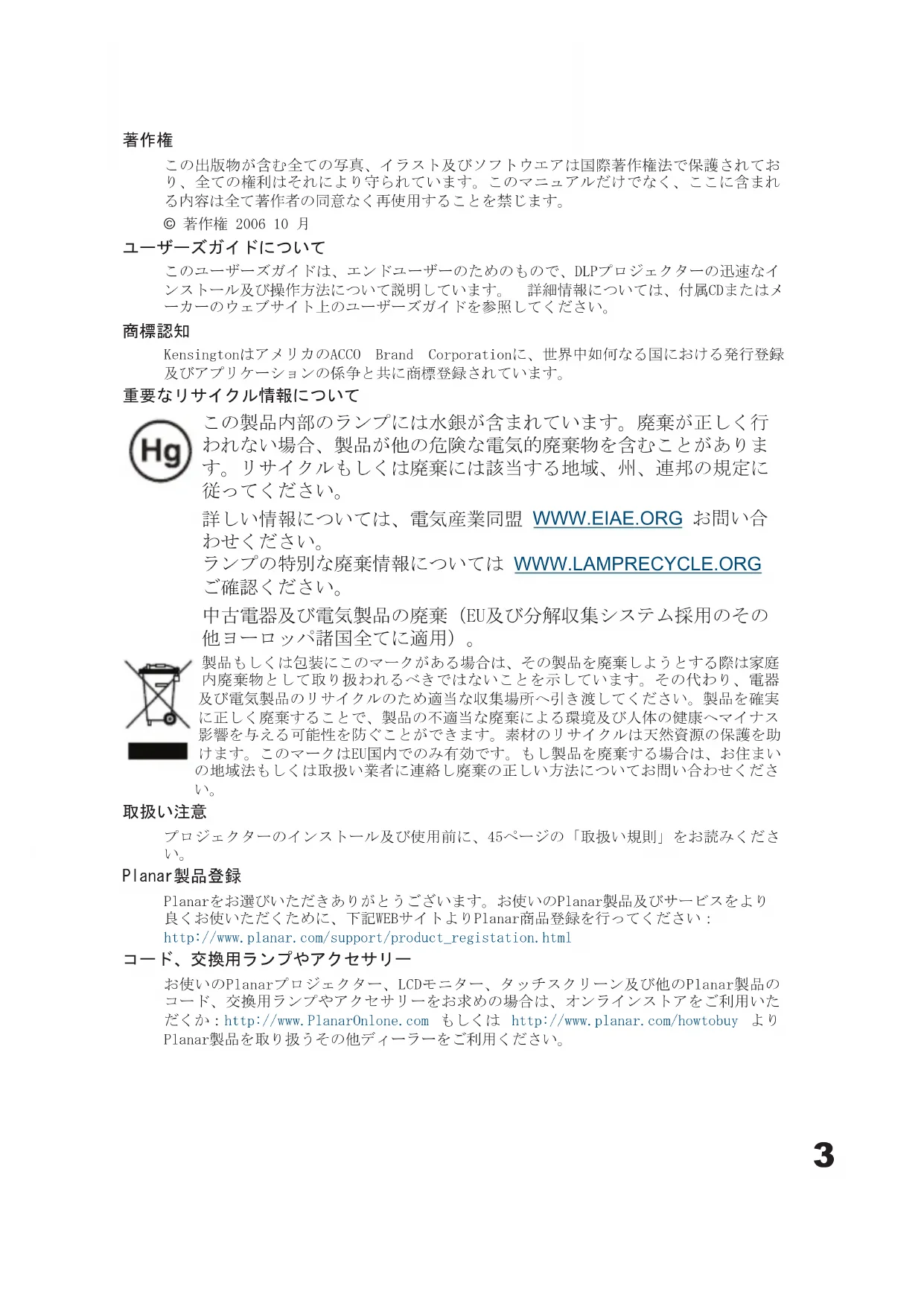

この出版物が含む全ての写真、イラスト及びソフトウエアは国際著作権法で保護されており、全ての権利はそれにより守られています。このマニュアルだけでなく、ここに含まれる内容は全て著作者の同意なく再使用することを禁じます。 © 著作権 2006 10 月ユーザーズガイドについてこのユーザーズガイドは、エンドユーザーのためのもので、DLPプロジェクターの迅速なインストール及び操作方法について説明しています。詳細情報については、付属CDまたはメーカーのウェブサイト上のユーザーズガイドを参照してください。

KensingtonはアメリカのACCO Brand Corporationに、世界中如何なる国における発行登録及びアプリケーションの係争と共に商標登録されています。重要なリサイクル情報についてこの製品内部のランプには水銀が含まれています。廃棄が正しく行われない場合、製品が他の危険な電気的廃棄物を含むことがあります。リサイクルもしくは廃棄には該当する地域、州、連邦の規定に

ランプの特別な廃棄情報については WWW.LAMPRECYCLE.ORG

中古電器及び電気製品の廃棄（EU及び分解収集システム採用のその他ヨーロッパ諸国全てに適用）。製品もしくは包装にこのマークがある場合は、その製品を廃棄しようとする際は家庭内廃棄物として取り扱われるべきではないことを示しています。その代わり、電器及び電気製品のリサイクルのため適当な収集場所へ引き渡してください。製品を確実に正しく廃棄することで、製品の不適当な廃棄による環境及び人体の健康へマイナス影響を与える可能性を防ぐことができます。素材のリサイクルは天然資源の保護を助けます。このマークはEU国内でのみ有効です。もし製品を廃棄する場合は、お住まいの地域法もしくは取扱い業者に連絡し廃棄の正しい方法についてお問い合わせくださ

プロジェクターのインストール及び使用前に、45ページの「取扱い規則」をお読みくださ

Planar製品登録 Planarをお選びいただきありがとうございます。お使いのPlanar製品及びサービスをより良くお使いただくために、下記WEBサイトよりPlanar商品登録を行ってください： http://www.planar.com/support/product_registation.html コード、交換用ランプやアクセサリーお使いのPlanarプロジェクター、LCDモニター、タッチスクリーン及び他のPlanar製品のコード、交換用ランプやアクセサリーをお求めの場合は、オンラインストアをご利用いただくか：http://www.PlanarOnlone.com もしくは http://www.planar.com/howtobuy より Planar製品を取り扱うその他ディーラーをご利用ください。4 本製品に含まれているもの慎重にプロジェクターを箱から出し、以下のものが含まれていることを確認

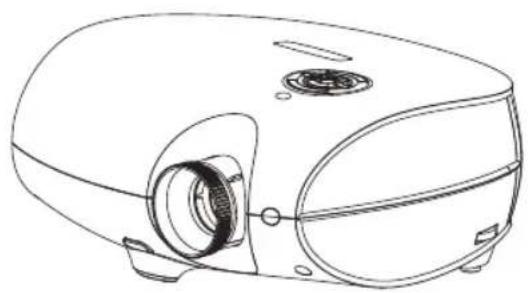

DLPプロジェクターリモートコントローラー (AAAバッテリー×2付属) DVI/HDMI アダプタ (PD4010のみ)

࡙࡯ࠩ࡯࠭ࠟࠗ࠼ ࡊࡠࠫࠚࠢ࠲࡯ PD4010 PD7010 PD7060 CD-ROM (ユーザーズマニュアル) クイックスタートガイドもし何か不足、損傷或はユニットが作動しない場合は、お求めのディーラーまでご連絡ください。5

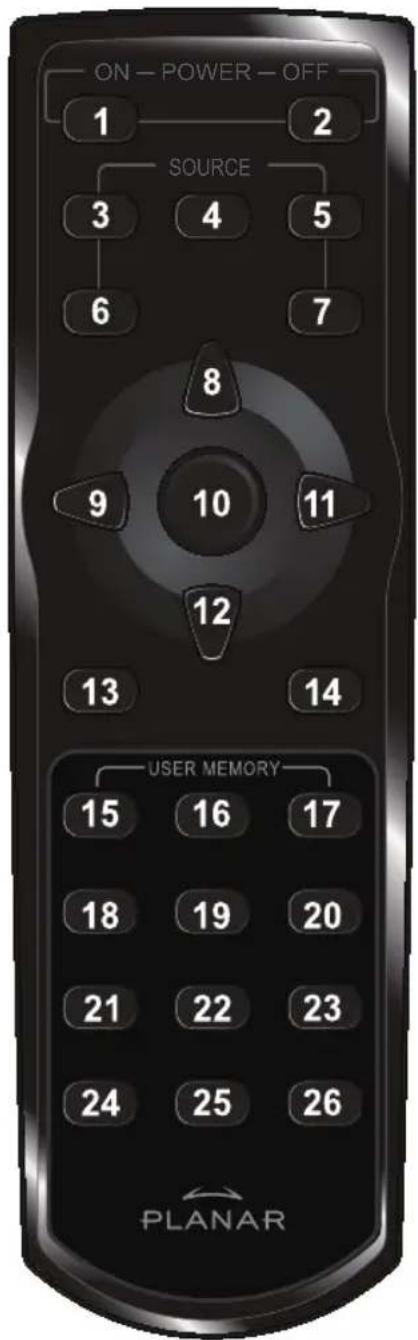

12345SOURCE 2 電源オフプロジェクターの電源オフ 3 ソース 1 ユーザーによる構成 (デフォルト：HDMI) 4 ソース 2 ユーザーによる構成 (デフォルト：コンポーネント) 5 ソース 3 ユーザーによる構成 (デフォルト：DVI-D) 6 ソース 4 ユーザーによる構成 (デフォルト：PC) 7 ソース 5 ユーザーによる構成 (デフォルト：ビデオ/Sビデオ) 8 上カーソル OSD上の設定ガイド及び変更 9 左カーソル 10 Enter OSD上の設定変更 11 右カーソル OSD上の設定ガイド及び変更) 12 下カーソル 13 終了 OSDメニューの終了メニュー選択フ

ホットキー 1 ユーザー設定メモリ 1 ホットキー 2 ユーザー設定メモリ 2 ホットキー 3 ユーザー設定メモリ 3

スクリーンコントラストの調節 19 輝度スクリーンの明るさ調節

アスペクト比アスペクト比設定：16:9 → 横長

4:3 → ネイティブ 21 ガンマガンマ設定：フィルム → ビデオ

映画 → PC → 写真 22 オーバー

24 自動自動的に画面設定をRGBモードに同

25 ブランク空白スクリーン 26 LED LEDバックライトのオン/オフは6 リモートコントローラー用バッテリーの挿入

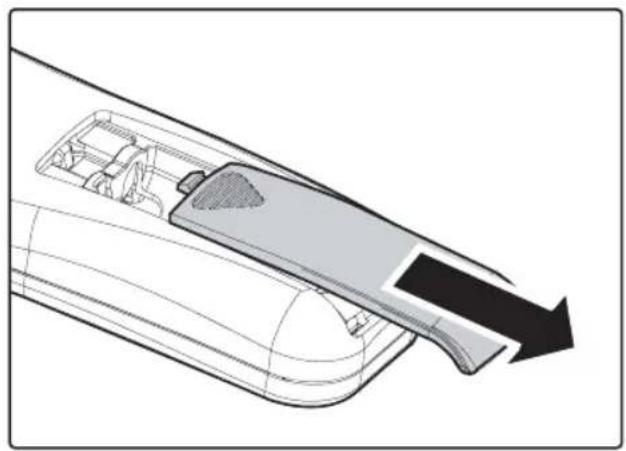

矢印の向きにカバーをスライドさせ、バッテリー収納カバーを取り外してくださ

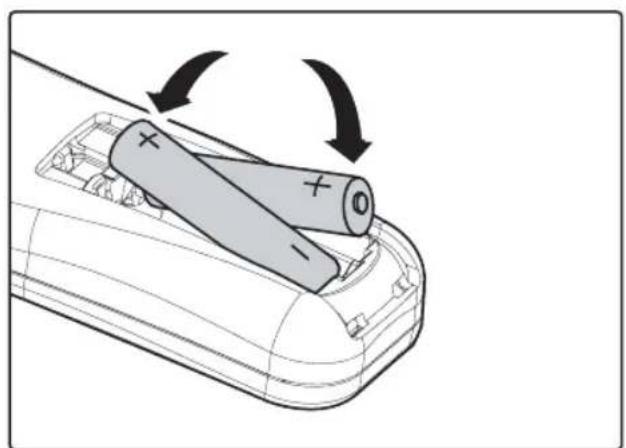

ここで示されるように電極 (+/-)に注意して付属のバッ

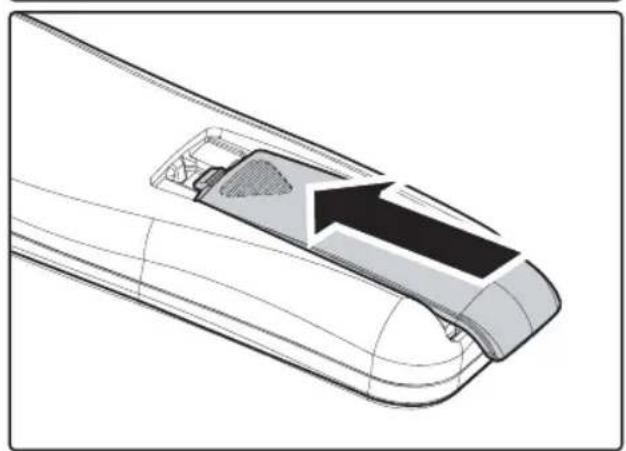

カバーを元に戻します。 ࡥȟȟ၌ ࡥȟȟ၌

1. AAAアルカリ乾電池のみを使用してください。

2. 地方自治体の条令規則に応じて、中古バッテリーを廃棄してく

3. 長期間プロジェクターを使用しない時は、バッテリーを取り外し

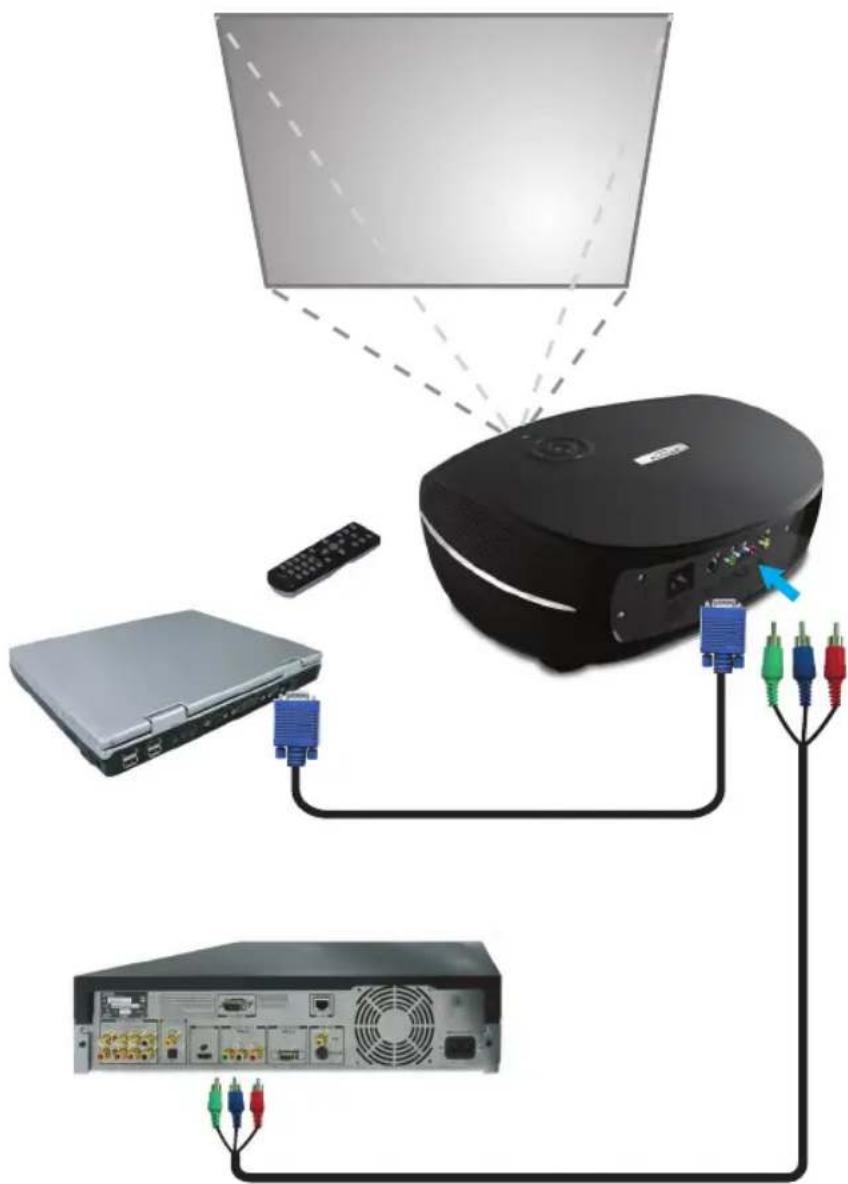

てください。7 インプットデバイスの接続 PCもしくはノートパソコンをビデオデバイスとしてプロジェクターに接続す

ることができます。ビデオデバイスはDVD、VCD、VHSプレーヤー、映画カムコ

ーダ、及びデジタルスチールカメラと高解像度の源を含みます。接続デバイスのユーザーズマニュアルを確認し、適当な出力コネクタがあることを確認

安全措置として、接続前に、プロジェクターと接続デバイスの電源をすべて切ってください。8 プロジェクターのオン・オフ

電源コードをプロジェクターに接続します。もう一方の端を壁のコンセントに接

Powerボタンを押します。プロジェクター上のLEDランプがONになります。接続デバイスの電源をONにします。

言語選択スクリーンが現れます(初期セットアップ時のみ)。必要な言語を選択し

1. Language表示が現れるまで、カーソ

1つ以上の入力デバイスが接続されている場合は、Sourseボタンを押して検索し

Powerボタンを押し、プロジェクター電源をOFFにします。電源OFF画面が現れま

メモ：5秒以内に再度Powerボタンを押すとプロジェクター電源のOFF作業を中止し

LEDランプの点滅が停止すると、プロジェクターはスタンバイモードになります。

LEDランプの点滅が止み、プロジェクターがクールダウンしたことが示されるまで、電源コードのプラグは抜かないでください。9 フォーカス及びズームの調整

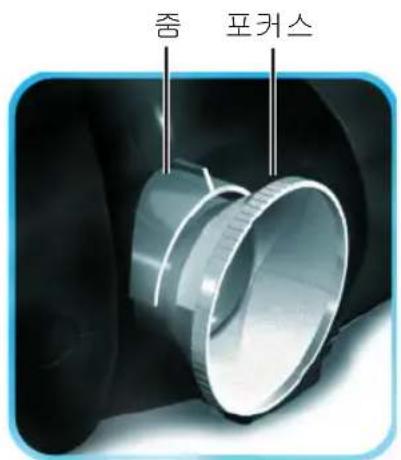

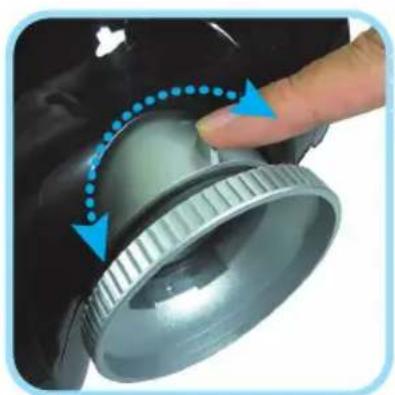

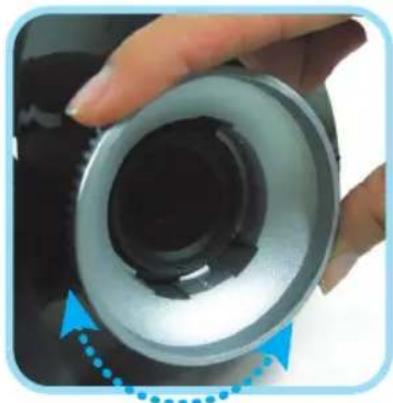

画像フォーカス/ズーム調節リングをプロジェクターに取り付けます。

画像ズームコントロールを使って投影された画像とスクリーンサイズのサイズを

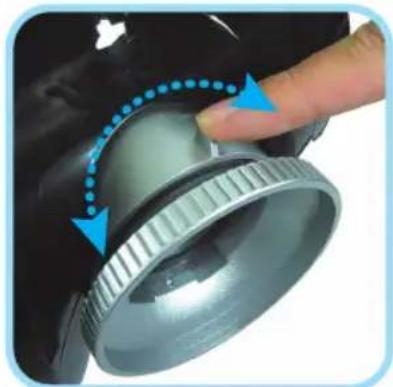

画像フォーカスコントロールを回して投影画像をはっきりさせます。10 トラブルシューティングこれらのガイドラインは、プロジェクターを使用中直面するかもしれない問題に対処するための方法を提供します。問題が未解決のままの場合は、お近くのディーラーに連絡してサポートをお求めください。しばしば、トラブルシューティングに時間を費やした後、問題が接触不良と同じく簡単な原因に由来することがあります。特別な問題解決方法を行う前に、以下を確認してください。他の電気デバイスを使用しており、電気出力が正常に働いていること。プロジェクターの電源が入っていること。すべてがきちんと接続されていること。付属デバイスの電源が入っていること。接続されたPCが一時停止モードになっていないこと。接続されたノートパソコンが外部表示のために構成されていること。 (通常、ノートパソコンではファンクションキーコンビネーションを押すことにより構成できます。)

1. ノートパソコンもしくはデスクトップPC上の設定を確認します。

2. すべての機器及び電源を切り、再度正しい順序で電源を入れます。

1. プロジェクターでフォーカスを調整します。

2. リモートコントロールもしくはプロジェクターのオートボタンを押しま

3. プロジェクターからスクリーンまでの距が指定の10m(33フィート)範囲内

であることを確認します。 4.プロジェクターレンズが汚れていないか確認します。問題：画像の上部もしくは下部が広くなる。(台形効果)

1. プロジェクターをできるだけスクリーンに垂直になるよう置きます。

2. 問題の修正にリモートコントロールもしくはプロジェクター上のキース

トーンボタンを使用します。問題：画像が左右逆、もしくは上下が逆。 OSDのユーティリティメニューでプロジェクションの設定を確認します。問題：画像に筋目が出る。

1. OSDのユーティリティメニューで頻度とトラッキングの設定を初期設定の

2. 問題が接続されたPCビデオカードによるものでないか、他のコンピュー

11 問題：画像にコントラストが無く平坦。 OSDのイメージメニューにあるコントラスト設定を調整します。問題：映像の色がプログラム画像に合わない。 OSDのイメージメニューでカラー温度とガンマ設定を調整します。

問題：プロジェクターから光が全く出ない。

1. 電源ケーブルがきちんと接続されているか確認します。

2. 電源自体に問題がないか、別の電気装置で試して確認します。

3. 正しい順序で再びプロジェクターの電源を入れ、LEDランプが緑色である

4. 最近ランプ交換を行った場合、試しにランプ接続をリセットします。

6. プロジェクターに古いランプを戻し、プロジェクターの修理を依頼しま

1. 電流電圧の急増でランプが消えることがあります。二度電源ボタンを押

してプロジェクターをOFFにします。LEDランプが点灯したら、電源ボタ

3. プロジェクターに古いランプを戻し、プロジェクターの修理を依頼しま

リモートコントロールに関する問題問題：プロジェクターがリモートコントローラーに反応しない。

1. プロジェクターのリモートセンサーにリモートコントローラーを向けま

2. リモートとセンサー間を妨げるものがないか確認します。

6. その付近にある他の赤外線デバイスの電源をOFFにします。

7. リモートコントローラーの修理を依頼します。12

FCC警告この機器はテストの結果、FCC規定15条により、クラスBデジタル機器に対する制限に対応することがわかりました。これらの制限は、機器が商業的環境で操作される際、有害な妨害に対し合理的な保護のために設定されたもので

この機器は無線周波エネルギーを発生、使用及び放射でき、もしマニュアルに従ってインストール及び使用しない場合、無線コミュニケーションへの有害な混信を起こすことがあります。住宅地域でのこの機器の操作は有害な混信を引き起こし、ユーザーが自己負担によるその妨害の修正を必要とするこ

規定遵守に責任がある者の、説明に承認されていない変更もしくは改造は、ユーザーが機器を操作する権威を損ないます。

このクラスBデジタル機器はカナダICES-003に適応しています。

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK EN55022警告これはクラスB製品です。国内環境においては、無線妨害を発生することがあり、その場合、ユーザーは適切な処置を行う必要があります。通常の使用は会議室、ミーティングルームもしくは視聴覚室で行ってください。㇠㟝㣄G㙼⇨㉐
