使用説明書 TYST10M PANASONIC
お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。
■ 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。
濾
この表示の欄は、「傷害を負うことが想定されるか、または物的損害の発生が想定される危害・損害の程度」です。
■ お守りいただきたい内容の種類を、次の絵表示で説明しています。（下記は、絵表示の例です。）
この絵表示は、必ず実行していただきたい「指示」内容です。
注意
組み立て時、ねじ止めをする箇所は、すべてしっかりと止めてください
不十分な組み立てかたをすると強度が保てず、倒れたり破損してけがの原因となることがあります。
水平で安定した所に据え 付けてください
倒れたり、破損してけがの原因となることがあります。
ディスプレイ本体と据置きスタンドの取り付け、取り外しは2人以上で行ってください
ディスプレイ本体が落下してけがの原因となることがあります。
据置きスタンドに付属している転倒防止金具を利用し、ディスプレイ本体を固定してください
地震やお子様がよじ登ったりすると、転倒しけがの原因となることがあります。
ディスプレイ本体より天面・左右は100 mm以上、底面は60 mm以上、後面は70 mm以上の空間を確保してください
ディスプレイ本体には、天面に空気吹き出し孔、底面と後面に吸気孔があり、これらをふさぐと火災の原因となることがあります。
取り扱い上のお願い
- 直射日光に当てたり、ストーブなどのそばに置くと、光や熱によって変色したり変型することがありますのでご注意ください。
- 汚れのふき取りかた
乾いた布でふいてください。ひどく汚れているときは、水でうすめた中性洗剤で汚れを取ってから乾いた布でふいてください。
なおベンジンやシンナー、家具用ワックスなどは、塗装がはげたりしますので、使用しないでください。（化学ぞうきんをご使用の際は、その注意書に従ってください。）
- 粘着性のテープやシールをはらないでください。据置きスタンド表面を汚すことがあります。
据置きスタンド設置上の留意点
- 本体の電源プラグは容易に手が届く位置の電源コンセントに接続してください。
- 機器周囲温度が40℃を超えることがないように空気の流通を確保してください。ディスプレイ本体内部に熱がこもり、故障の原因となることがあります。
組み立て用部品
① 短いねじ ...... 4
⑤ ベース ......1

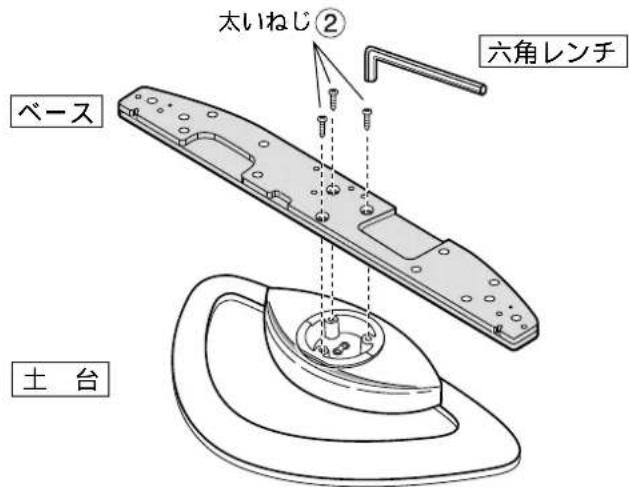

太いねじ ②（3本）を六角レンチ⑦を使って、土台にベースを右図のように確実に固定してください。


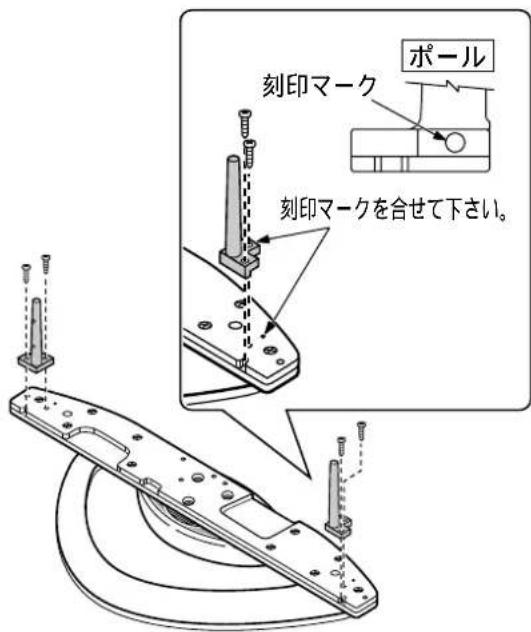

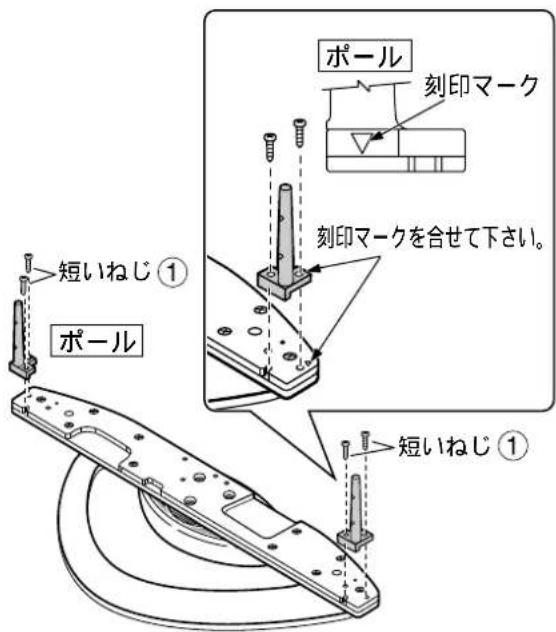

短いねじ ①(4本)を使って、ベース面にポール左右とも下図のように確実に固定してください。
42V型/50V型の場合
37V型の場合


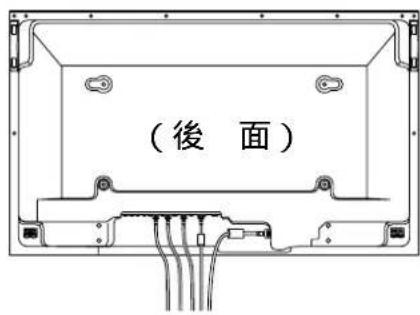

1. ディスプレイ本体に接続ケーブルを取り付ける


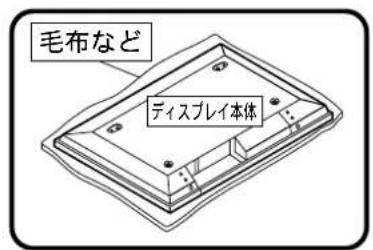

毛布など ディスプレイ本体
※ 平らな床や台の上に、きれいな毛布などを敷き、その上にディスプレイ本体前面を置いてください。
ディスプレイ本体


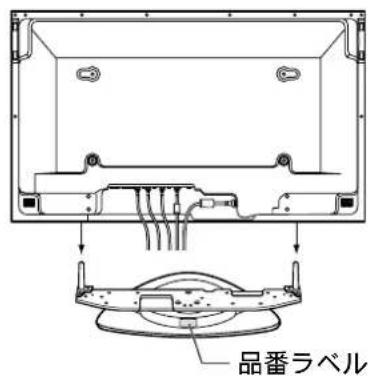

(後面)2. ディスプレイ本体の穴にポールを差し込む
ディスプレイ本体


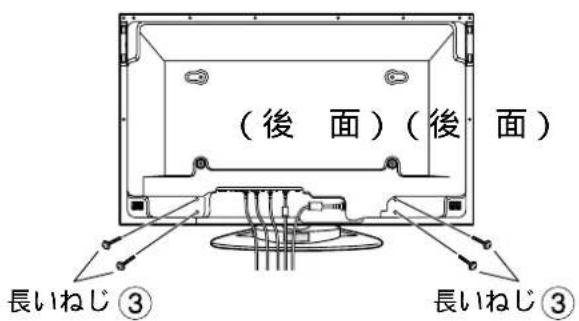

3.ねじで固定する


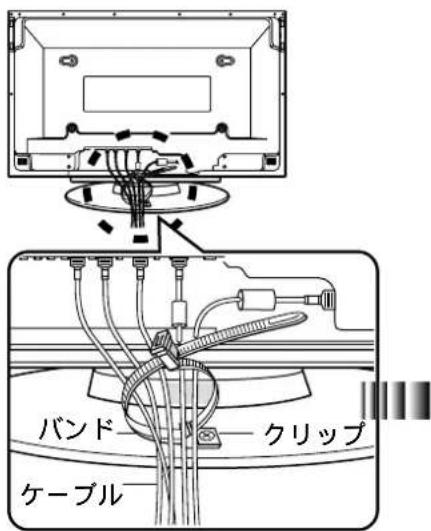

接続ケーブルの処理について
■ プラズマディスプレイに接続された各種ケーブルは、本据置きスタンドに付属のバンドで束ねてください。
本体後面


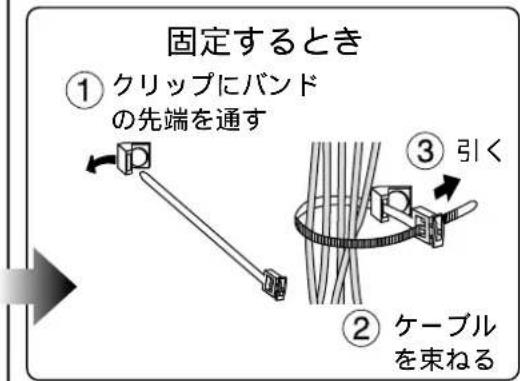

固定するとき ① クリップにバンド の先端を通す ② ケーブル を束ねる ③ 引く


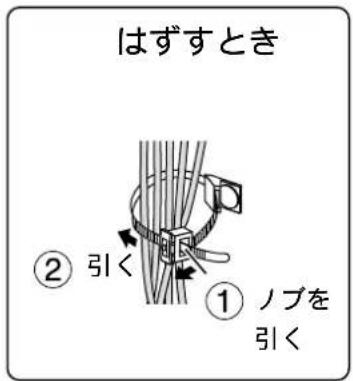

はずすとき ② 引く ① ノブを 引く転倒防止のために、本体を固定する
組み立て用部品
① バンド .....2 ② 黒ねじ .....2
③ねじ……2
④ラネねじ.4...2
⑤

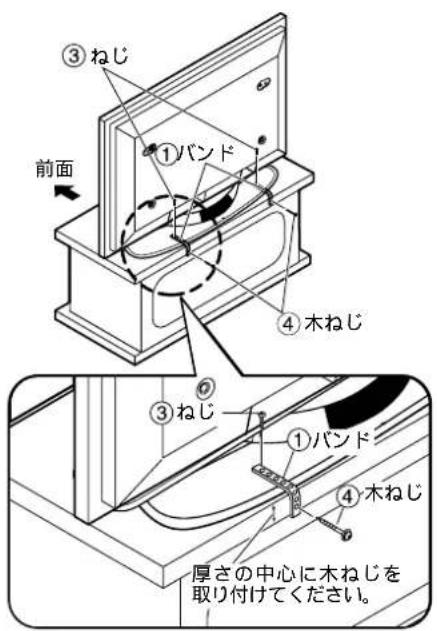

■ テレビ台に固定する場合 ■ 壁面に固定する場合


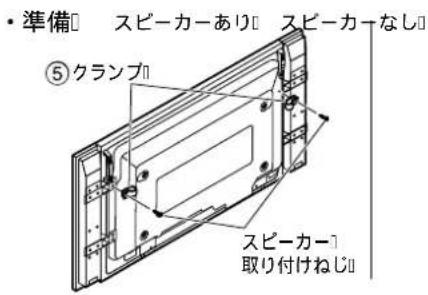

・準備□ スピーカーあり□ スピーカーなし□ ⑤クランプ□ スピーカー 取り付けねじ□


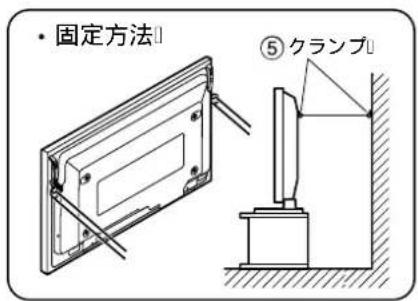

• 固定方法 ⑤ クランプ※丈夫なひもや鎖などの市販品をご利用いただき、壁や柱など堅牢部にしっかりと取り付けてください。

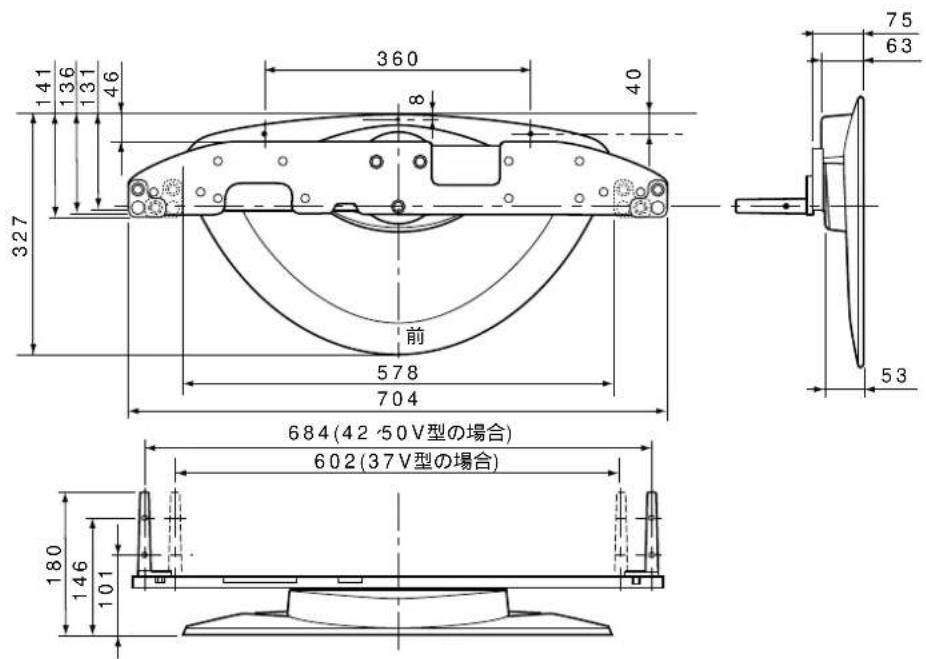

寸法図
单位：mm

