使用説明書 TYST05K PANASONIC

取り付け設置前に、この説明書とワイドプラズマディスプレイの取扱説明書をよくお読みのうえ、正しい取り付け設置を行ってください。（移動やメンテナンスのときは、必要になる場合がありますので保存いただきますようお願いします。）

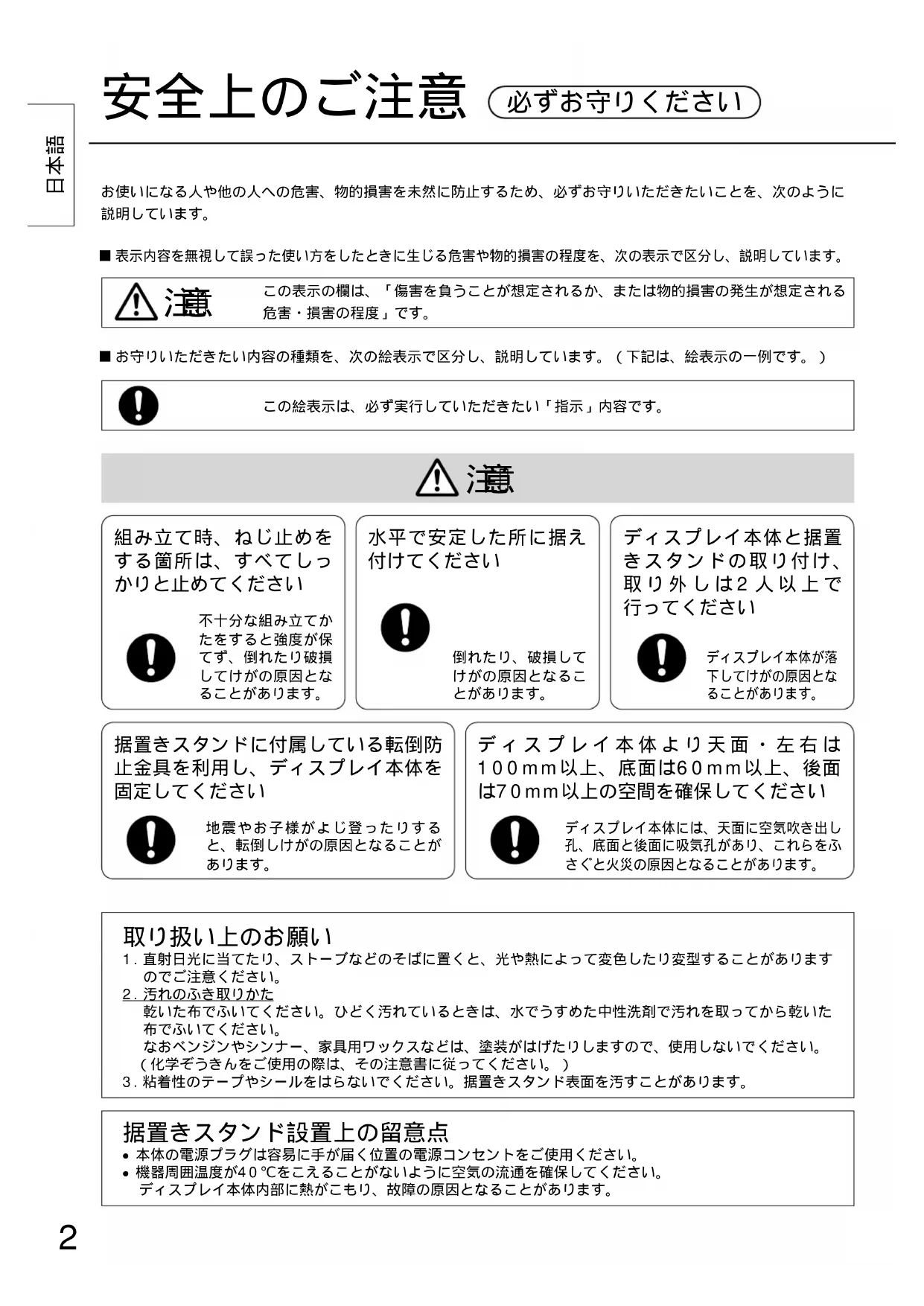

この絵表示は、必ず実行していただきたい「指示」内容です。 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で区分し、説明しています。■お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。（下記は、絵表示の一例です。）

この表示の欄は、「傷害を負うことが想定されるか、または物的損害の発生が想定される危害・損害の程度」です。お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。ディスプレイ本体と据置きスタンドの取り付け、取り外しは2人以上で行ってください組み立て時、ねじ止めをする箇所は、すべてしっかりと止めてください水平で安定した所に据え付けてくださいディスプレイ本体が落下してけがの原因となることがあります。不十分な組み立てかたをすると強度が保てず、倒れたり破損してけがの原因となることがあります。倒れたり、破損してけがの原因となることがあります。据置きスタンドに付属している転倒防止金具を利用し、ディスプレイ本体を固定してくださいディスプレイ本体より天面・左右は100mm以上、底面は60mm以上、後面は70mm以上の空間を確保してくださいディスプレイ本体には、天面に空気吹き出し孔、底面と後面に吸気孔があり、これらをふさぐと火災の原因となることがあります。地震やお子様がよじ登ったりすると、転倒しけがの原因となることがあります。 1.直射日光に当てたり、ストーブなどのそばに置くと、光や熱によって変色したり変型することがありますのでご注意ください。 汚れのふき取りかた乾いた布でふいてください。ひどく汚れているときは、水でうすめた中性洗剤で汚れを取ってから乾いた布でふいてください。なおベンジンやシンナー、家具用ワックスなどは、塗装がはげたりしますので、使用しないでください。（化学ぞうきんをご使用の際は、その注意書に従ってください。）3.粘着性のテープやシールをはらないでください。据置きスタンド表面を汚すことがあります。 据置きスタンド設置上の留意点

本体の電源プラグは容易に手が届く位置の電源コンセントをご使用ください。 機器周囲温度が40℃をこえることがないように空気の流通を確保してください。ディスプレイ本体内部に熱がこもり、故障の原因となることがあります。

（黒ねじ）............4 ポール................2 ベース................1

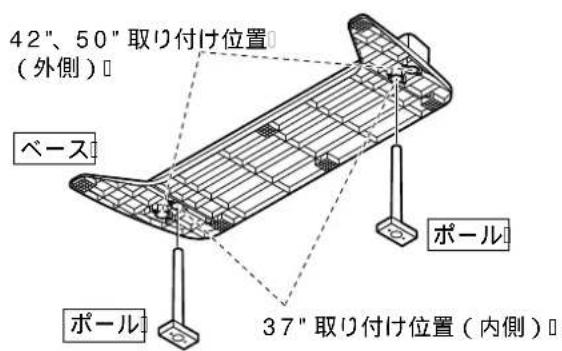

42"、50"取り付け位置（外側）37"取り付け位置（内側） ベース裏面よりポールを左右とも上図の様に、きっちりとはまり込む方向に、差し込んでください。 2.ポールの固定

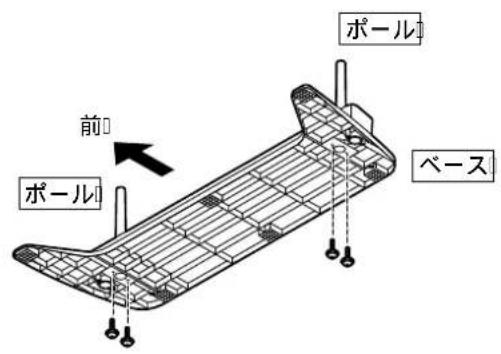

組み立て用ねじ を使って、ベース裏面よりしっかりと固定してください。 スタンド組み立て用部品一覧表

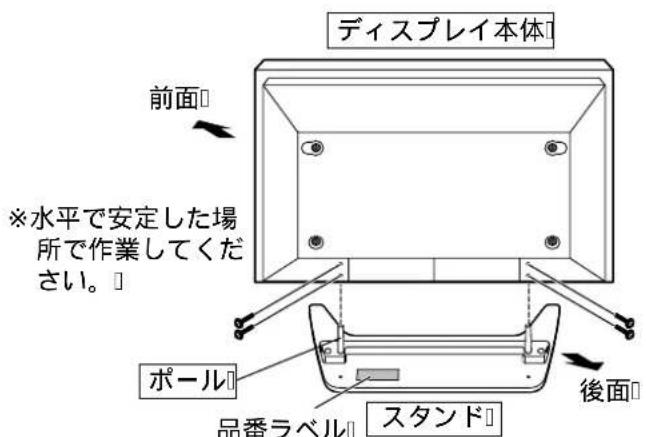

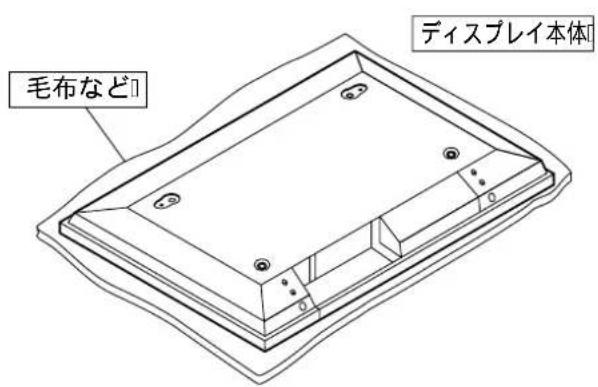

1.ポールの取り付け 1.ディスプレイ本体の準備 ディスプレイ本体毛布など 平らな床や台の上に、きれいな毛布などを敷き、その上にディスプレイ本体前面を置いてください。 2.ディスプレイ本体の固定 ※水平で安定した場所で作業してくだ

組み立て用ねじ を使って、しっかりと固定してください。品番ラベルが見えるほうを後側にしてディスプレイ本体の穴をポールに合わせ止まる位置まで入れてください。日本語

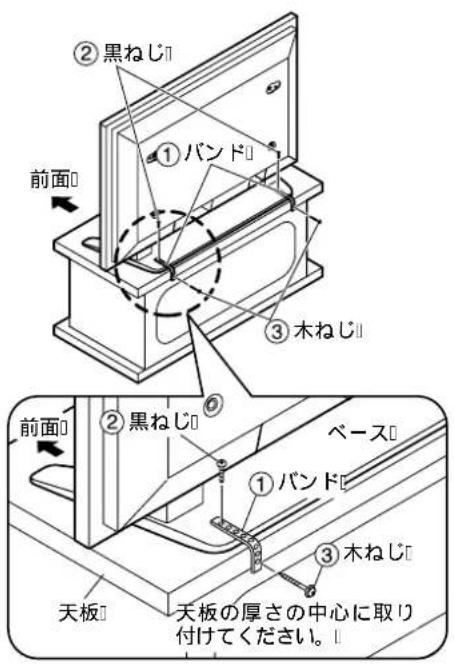

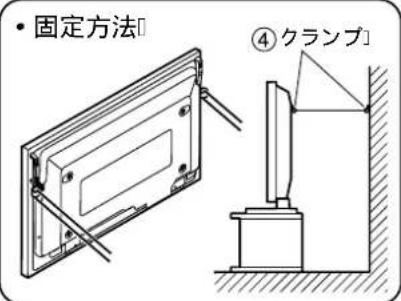

ディスプレイ本体の転倒防止について テレビ台に固定する場合 壁面に固定する場合

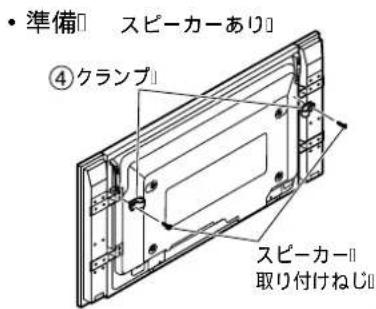

スピーカーありねじ穴あり（従来型）スピーカーなし

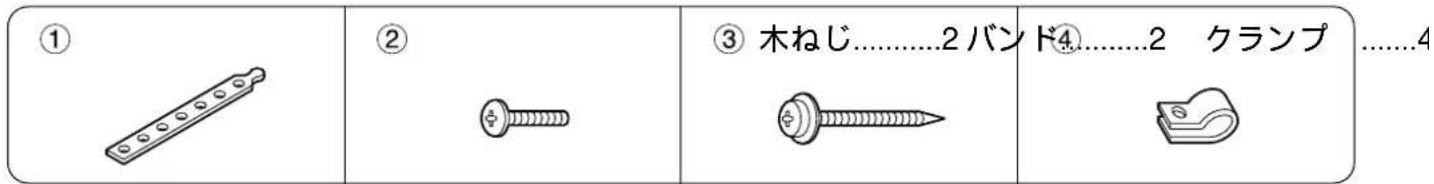

• 木ねじ p. 2
• バンド p. 2
• クランプ p. 4
• 黒ねじ p. 4

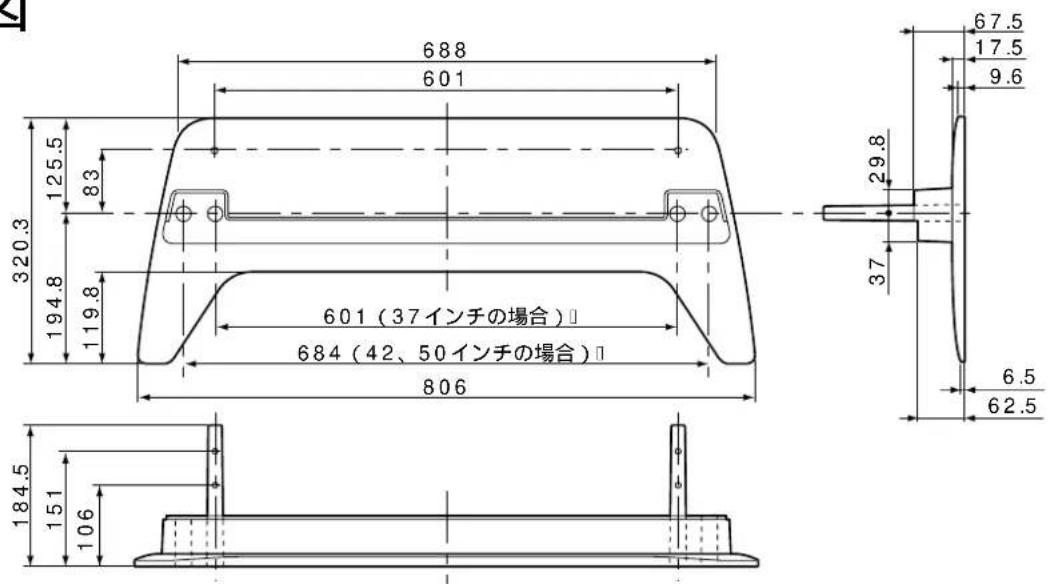

601（37インチの場合）684（42、50インチの場合）

単位：mm テレビシステムプロダクツ事業部 〒567-0026 大阪府茨木市松下町1番1号  （0726）22-8181 C Matsushita Electric Industrial Co., Ltd.（松下電器産業株式会社） 2001M0701-1091 ※じょうぶなひも又はクサリなどの市販品をご利用いただき壁 や柱等、堅牢部にしっかりと取り付けてください。5 English Precautions with regard to setting up WARNING Installation work should only be carried out by a qualified technician.
