BRUKSANVISNING TYST05K PANASONIC

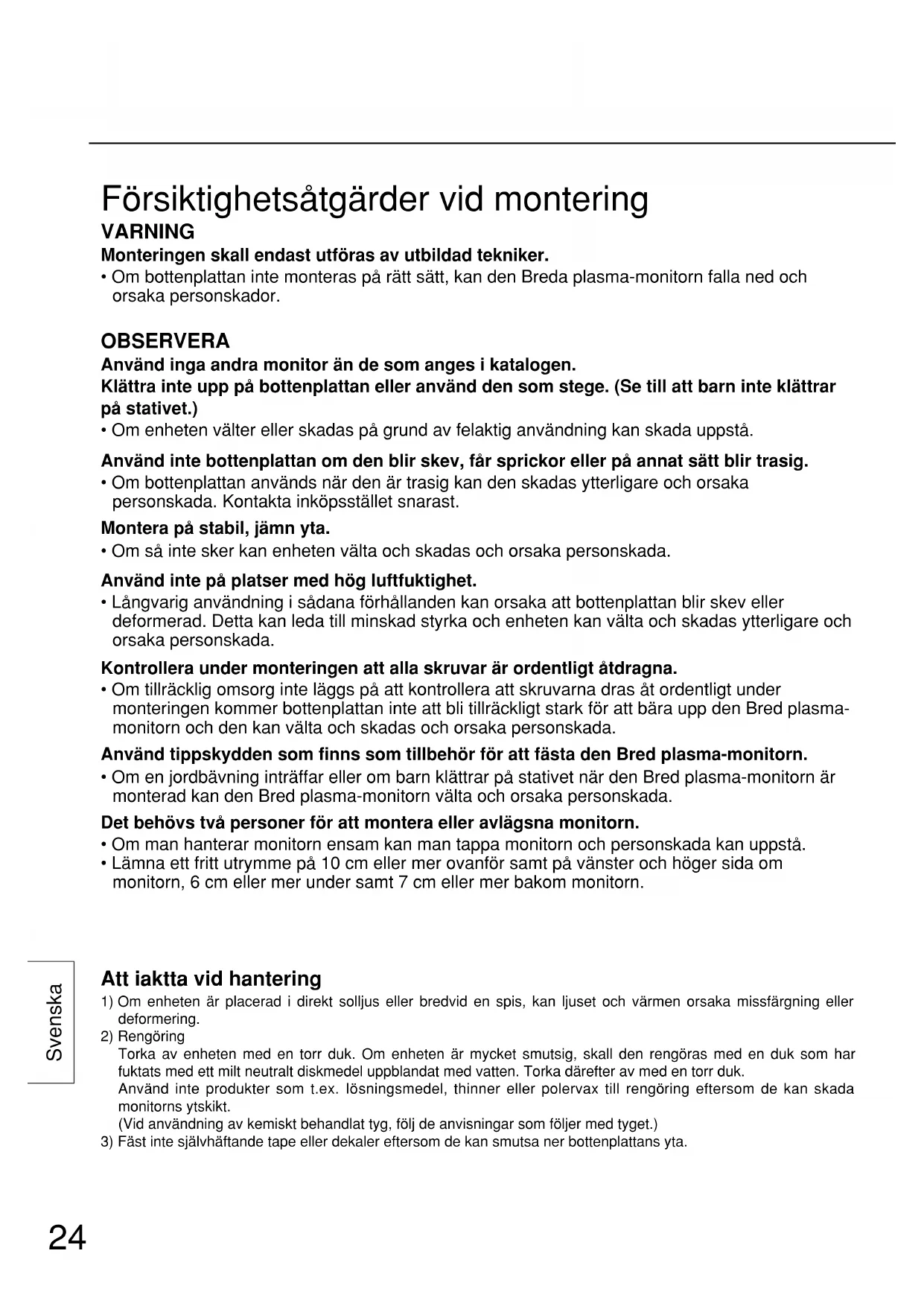

Försiktighetsåtgärder vid montering VARNING Monteringen skall endast utföras av utbildad tekniker.

• Om bottenplattan inte monteras på rätt sätt, kan den Breda plasma-monitorn falla ned och orsaka personskador. OBSERVERA Använd inga andra monitor än de som anges i katalogen. Klättra inte upp på bottenplattan eller använd den som stege. (Se till att barn inte klättrar på stativet.)

• Om enheten välter eller skadas på grund av felaktig användning kan skada uppstå. Använd inte bottenplattan om den blir skev, får sprickor eller på annat sätt blir trasig.

• Om bottenplattan används när den är trasig kan den skadas ytterligare och orsaka personskada. Kontakta inköpsstället snarast. Montera på stabil, jämn yta.

• Om så inte sker kan enheten välta och skadas och orsaka personskada. Använd inte på platser med hög luftfuktighet.

• Långvarig användning i sådana förhållanden kan orsaka att bottenplattan blir skev eller deformerad. Detta kan leda till minskad styrka och enheten kan välta och skadas ytterligare och orsaka personskada. Kontrollera under monteringen att alla skruvar är ordentligt åtdragna.

• Om tillräcklig omsorg inte läggs på att kontrollera att skruvarna dras åt ordentligt under monteringen kommer bottenplattan inte att bli tillräckligt stark för att bära upp den Bred plasma- monitorn och den kan välta och skadas och orsaka personskada. Använd tippskydden som finns som tillbehör för att fästa den Bred plasma-monitorn.

• Om en jordbävning inträffar eller om barn klättrar på stativet när den Bred plasma-monitorn är monterad kan den Bred plasma-monitorn välta och orsaka personskada. Det behövs två personer för att montera eller avlägsna monitorn.

• Om man hanterar monitorn ensam kan man tappa monitorn och personskada kan uppstå.

• Lämna ett fritt utrymme på 10 cm eller mer ovanför samt på vänster och höger sida om monitorn, 6 cm eller mer under samt 7 cm eller mer bakom monitorn. Att iaktta vid hantering

1) Om enheten är placerad i direkt solljus eller bredvid en spis, kan ljuset och värmen orsaka missfärgning eller

Torka av enheten med en torr duk. Om enheten är mycket smutsig, skall den rengöras med en duk som har fuktats med ett milt neutralt diskmedel uppblandat med vatten. Torka därefter av med en torr duk. Använd inte produkter som t.ex. Iösningsmedel, thinner eller polervax till rengöring eftersom de kan skada monitorns ytskikt. (Vid användning av kemiskt behandlat tyg, följ de anvisningar som följer med tyget.)

3) Fäst inte självhäftande tape eller dekaler eftersom de kan smutsa ner bottenplattans yta.25

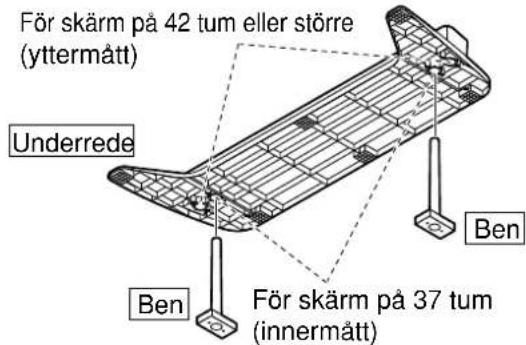

Svenska Sätt dit benen på korrekta platser genom att se nedanstående bilder. Att montera bottenplattan / Montering Underrede Ben För skärm på 37 tum (innermått) För skärm på 42 tum eller större (yttermått) Ben Sätt in benen i vänster och höger hål på basens undersida, så att de passar ordentligt enligtovanstående bild.

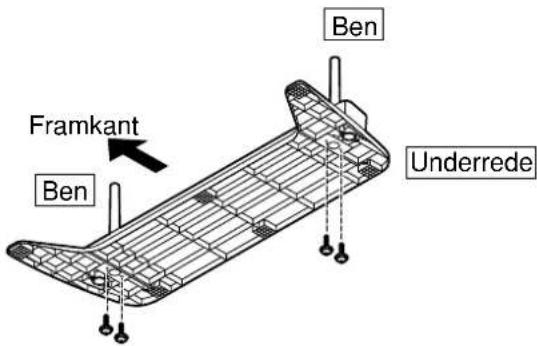

Underrede Ben Framkant Ben Använd monteringsskruvarna för att fästa benen ordentligt vid underredets undersida. Tillbehör för montering av bottenplattan Att montera bottenplattan Sifftrorna (som t.ex. ) i den förklarande texten anger reservdelsnummer i tillbehörstabellen. Montering

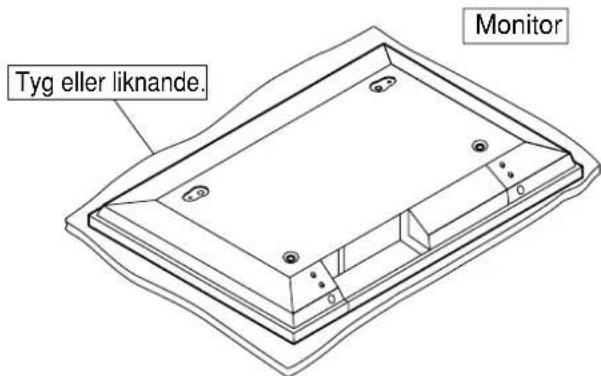

1. Att montera monitorn.

MonitorTyg eller liknande. Bred ut ett rent tyg eller liknande material på ettplant golv eller underlag och placera monitorn pådet med bildsidan nedåt.

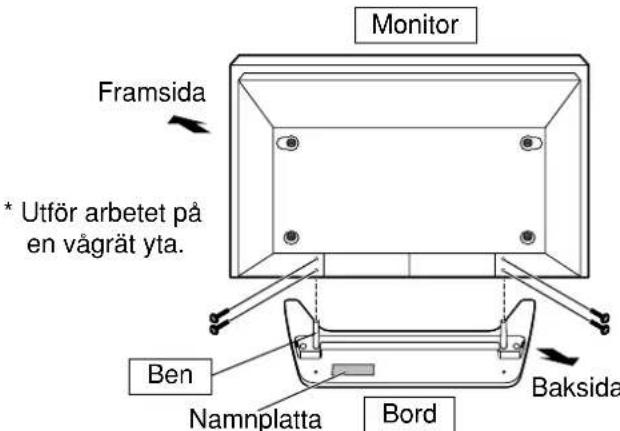

2. Att fästa monitorn.

• Utför arbetet på en vågrät yta.Monitor Ben Baksida Bord FramsidaNamnplatta Använd monteringsskruvarna (Svart skruv) för attfästa ordentligt. Placera monitorn så att den sida där hålen för benen syns är vänd bakåt. Rikta in hålen i monitorn mot benen och stick in benen i hålen. Monteringsskruv

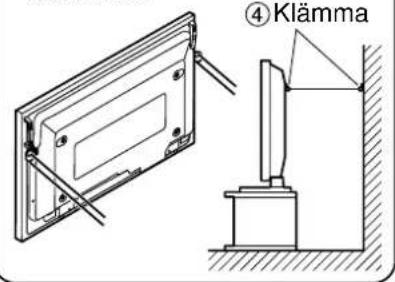

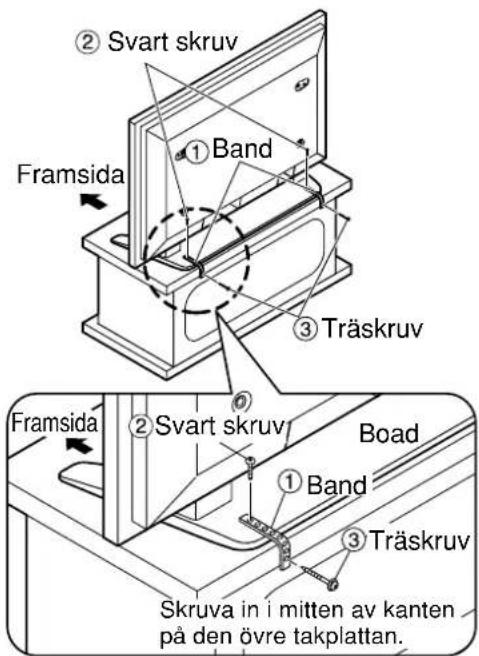

Att hindra bred plasma-monitor från att välta. Om den fästs på fundamentet. Om den fästs på en vägg. FramsidaFramsidaSvart skruv Band Boad Band TräskruvTräskruvSvart skruvSkruva in i mitten av kanten på den övre takplattan.

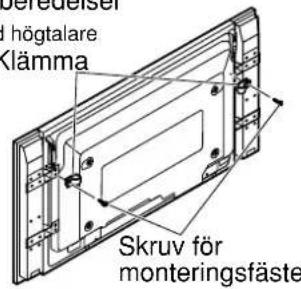

Svart skruvKlämmaKlämma• Förberedelser• FästmetodMed högtalareMed skruvhål (konventionell produkt) Inga högtalareSvart skruvKlämmaKlämmaSkruv förmonteringsfäste Tippskydd

• Använd stark kabel eller kedja som är tillgänglig i handeln för att fästa bred plasma-monitor till ett starkt parti av väggen eller pelaren.M0701-1091 Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/ Träskruv p. 2
• Band p. 2
• Klämma p. 4
• Svart skruv p. 4

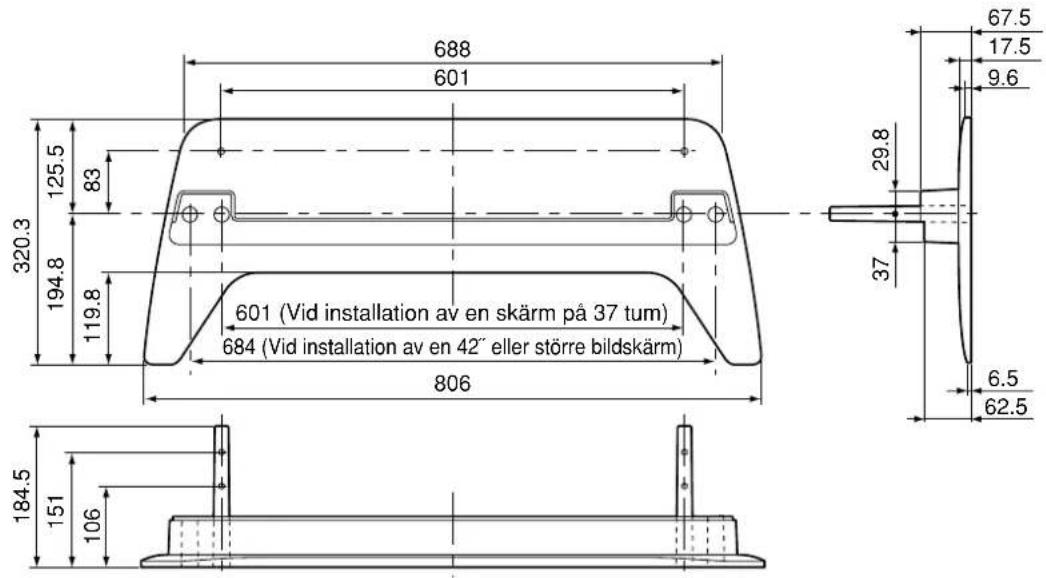

601 (Vid installation av en skärm på 37 tum) 684 (Vid installation av en 42˝ eller större bildskärm)
