Produkttyp	Plasma-Fernseher 16:9
Marke	Panasonic
Modell	TYST05K
Bildschirmgröße	50 Zoll (Schätzung)
Auflösung	Full HD 1920 x 1080 Pixel (Schätzung)
Ungefähres Gewicht	25 kg (Schätzung)
Stromversorgung	AC 220-240 V, 50/60 Hz (Schätzung)
Stromverbrauch	200 W (Schätzung)
Hauptfunktionen	TV-Empfänger, Bildmodi, eingebaute Lautsprecher
Pflege und Reinigung	Mit einem trockenen Tuch abwischen; bei Bedarf ein mildes Reinigungsmittel verwenden
Installationshinweise	Installation durch einen qualifizierten Techniker; stabile und waagerechte Oberfläche; Abstand von 10 cm oben/seitlich, 6 cm unten, 7 cm hinten
Sicherheit	Die mitgelieferten Kippschutzhalterungen verwenden; nicht auf den Sockel steigen
Ersatzteile und Reparierbarkeit	Montageschrauben, Montagepfosten, Basis, Kippschutzhalterungen inklusive; Teile über Händler erhältlich
Enthaltenes Zubehör	Montageschrauben (x8), Montagepfosten (x2), Basis (x1), Kippschutzband, schwarze Schrauben, Holzschrauben, Befestigungselemente
Abmessungen des Sockels	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - TYST05K PANASONIC

Wie installiere ich den Sockel des TYST05K korrekt?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Montieren Sie die Pfosten in die Basis, befestigen Sie sie mit den Montageschrauben, dann befestigen Sie den Bildschirm an den Pfosten mit den schwarzen Schrauben. Achten Sie darauf, alle Schrauben fest anzuziehen und die Kippschutzhalterungen zu verwenden.

Welche Sicherheitsvorkehrungen muss ich bei der Installation beachten?

Stellen Sie das Gerät auf eine stabile und waagerechte Oberfläche, lassen Sie einen Abstand von 10 cm oben und an den Seiten, 6 cm unten und 7 cm hinten. Steigen Sie nicht auf den Sockel und verwenden Sie die mitgelieferten Kippschutzhalterungen, um Stürze zu vermeiden.

Wie reinige ich den Fernseher und seinen Sockel?

Wischen Sie mit einem trockenen Tuch ab. Bei starker Verschmutzung verwenden Sie ein Tuch, das mit einer milden Lösung eines neutralen Reinigungsmittels getränkt ist, und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie keine Lösungsmittel, Verdünner oder Haushaltswachs.

Was tun, wenn der Sockel verbogen oder rissig ist?

Verwenden Sie den Sockel nicht, wenn er beschädigt ist. Er könnte weiter brechen und Verletzungen verursachen. Kontaktieren Sie Ihren Händler so schnell wie möglich, um ein Ersatzteil zu erhalten.

Wie viele Personen sind für die Installation des Bildschirms erforderlich?

Mindestens zwei Personen sind erforderlich, um den Bildschirm aufzustellen oder abzunehmen, um Stürze und Verletzungen zu vermeiden.

Kann ich den Bildschirm ohne Sockel an der Wand befestigen?

Die Anleitung erwähnt die Verwendung von Kippschutzhalterungen für die Wandmontage. Sie können Metalldraht oder eine starke Kette verwenden, um den Bildschirm an einem festen Teil der Wand oder einer Säule zu befestigen. Die Wandmontage sollte jedoch von einem Fachmann durchgeführt werden.

Welches Zubehör wird für die Montage mitgeliefert?

Das Zubehör umfasst: 4 Montageschrauben (groß), 4 schwarze Schrauben, 2 Montagepfosten, 1 Basis, 2 Kippschutzbänder, 2 Holzschrauben und 4 Befestigungselemente.

Welche Bildschirmgröße hat der Panasonic TYST05K?

Die Anleitung gibt keine genaue Größe an, aber das Modell ist ein Plasma-Fernseher 16:9. Die Diagonale wird auf 50 Zoll geschätzt.

Was tun bei einem Erdbeben oder wenn Kinder auf den Sockel klettern?

Verwenden Sie die mitgelieferten Kippschutzhalterungen, um den Bildschirm zu sichern. Bei einem Erdbeben oder Druck kann der Bildschirm herunterfallen und Verletzungen verursachen. Stellen Sie sicher, dass die Halterungen korrekt installiert sind.

Wo kann ich die vollständige Anleitung auf Französisch herunterladen?

Sie können die PDF-Anleitung kostenlos auf der Website notice-facile.com herunterladen. Die Anleitung ist in mehreren Sprachen verfügbar und kann auf Anfrage übersetzt werden.

BEDIENUNGSANLEITUNG TYST05K PANASONIC

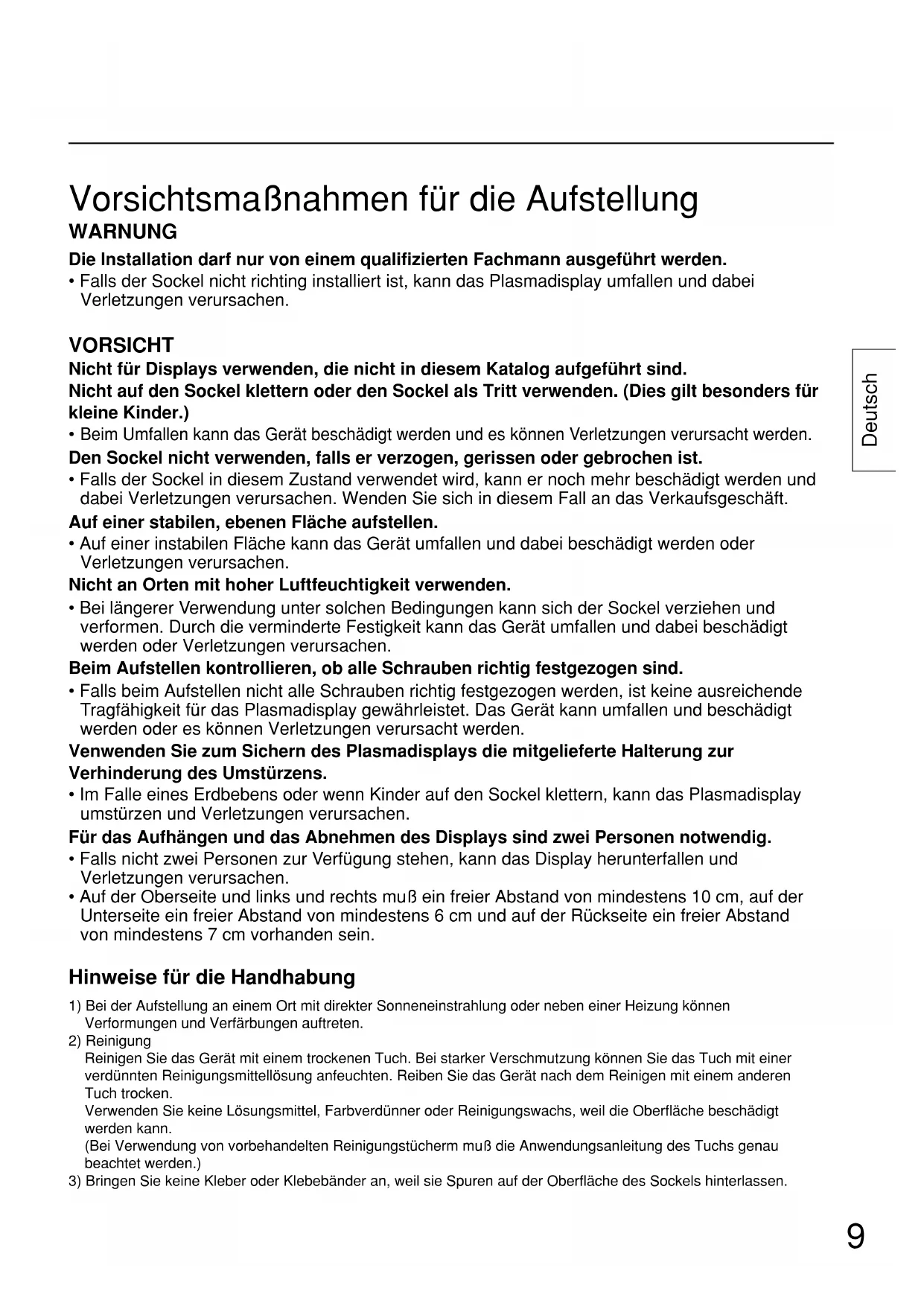

Vorsichtsmaßnahmen für die Aufstellung

WARNING

Die Installationarf nur von einem qualifizierten Fachmann ausgefuhrt werden.

• Falls der Sockel nichtrichting installiert ist, kann das Plasmadisplay umfallen und damit Verletzungen verursachen.

VORSICHT

Nicht für Displays verwenden, die nicht in thisem Katalog aufgeführt sind.

Nicht auf den Sockel klettern oder den Sockel als Tritt verwenden. (Dies gilt entsprechens für keine Kinder.)

• Beim Umfallen kann das Gerät beschädigt werden und es können Verletzungen verursacht werden.

Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

• Falls der Sockel in diesen Zustand verwendet wird, kann er noch mehr beschädigt werden und darauf Verletzungen verursachen. Wenden Sie sich in diesen Fall an das Verkaufsgeschäft.

Auf einer stabilen, ebenen Fläche aufstellen.

• Auf einer instabilen Fläche kann das Gerät umfallen und darauf beschädigt werden oder Verletzungen verursachen.

Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.

• Bei längerer Verwendung unter solchen Bedingungen kann sich der Sockel verziehen und verformen. Durch die verminderte Festigkeit kann das Gerät umfallen und darauf beschädigt werden oder Verletzungen verursachen.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

• Falls beim Aufstellen nicht alle Schrauben richtig festgezogen werden, ist keine ausreichende Tragfähigkeit für das Plasmadisplay gewährleistet. Das Gerät kann umfallen und beschädigt werden oder es können Verletzungen verursicht werden.

Venwenden Sie zum Sichern des Plasmadisplays die mitgelieferte Halterung zur

Verhinderung des Umstürzens.

• Im Falle eines Erdbebens oder wenn Kinder auf den Sockel klettern, kann das Plasmadisplay umstürzen und Verletzungen verursichen.

Für das Aufhängen und das Abnehmer des Displays sind zwei Personen notwendig.

• Falls nicht zwei Personen zur Verfügung stehen, kann das Display herunterfallen und Verletzungen verursichen.

• Auf der Oberseite und links und rechts muß ein freier Abstand von mindestens 10 cm, auf der Unterseite ein freier Abstand von mindestens 6 cm und auf der Rückseite ein freier Abstand von mindestens 7 cm vorhanden sein.

Hinweise für die Handhabung

1) Bei der Aufstellung an einem Ort mit direkter Sonneneinstrahlung oder besoin einer Heizung konnen Verformungen und Verfarbungen auftreten.
2) Reinigung

Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Verschmutzung konnen Sie das Tuch mit einer verdünnten Reinigungsmittelösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken.

Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann.

(Bei Verwendung von vorbehandelten Reinigungstücherm muß die Anwendungsanleitung des Tuchs bereits beachtet werden.)

3) Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen.

Zubehör für Sockel

① Schraube

4

(2) Schraube

(Schwarze Schraube)...4

(3) Stange

.2 Platte 1

Zusammenbau den Sockels

Im Text werden die Teile mit Nummern (wie z.B. ①) bezeichnet, die den Nummern in der Zubehörtabelle entsprechen. Setzen Sie deshalb die Stangen richtig ein, wie auf der nachstehenden Abbildung gezeigt.

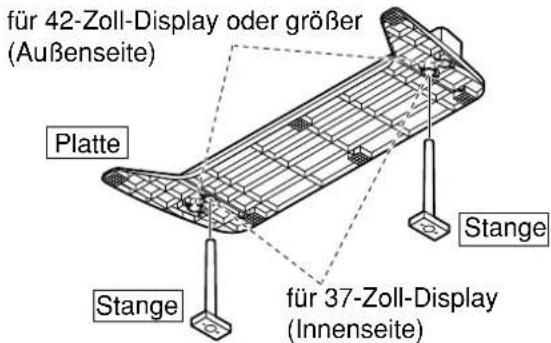

1. Montieren der Stangen

Setzen Sie die Stangen richtig in die beidseitigen LÖcher auf der Unterseite des Sockels ein, wie in der oberstehenden Abbildung gezeigt.

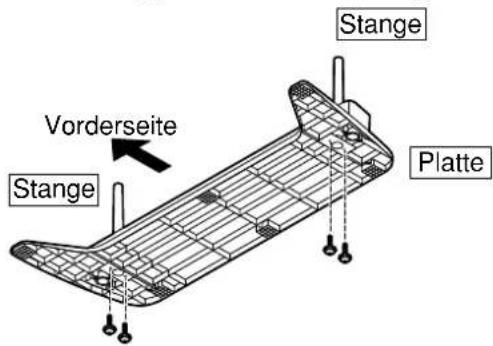

2. Befestigen der Stangen

Befestigen Sie die Stangen mit den Schrauben ① an der Unterseite der Platte.

Aufstellung

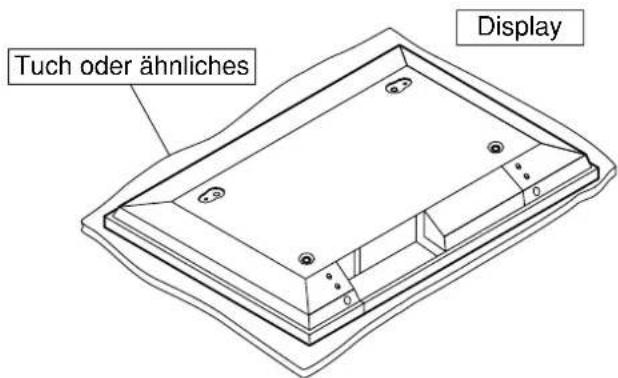

1. Montage am Display

Breiten Sie auf einer ebenen Fläche ein sauberes Tuch aus und legen Sie das Display mit der Bildschirmseite nach unter gerichtet daraufab.

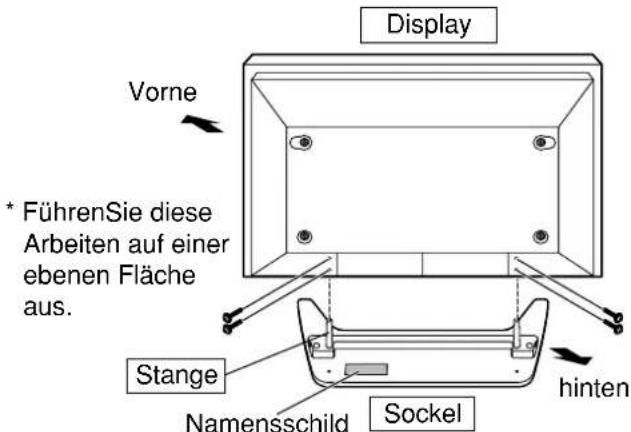

2. Befestigen des Displays

Verwenden Sie zum Befestigen die Schrauben ② Richten Sie das Display so aus, daß die Löscher für die Stangen nach hinten gerichtet sind. Richten Sie die Löscher auf die Stangen aus und stecken Sie die Stangen hinein.

Umsturzverhinderung des Plasmadisplays

Sturzverhinderungshalterung

①

② Schraube .....................4

③ Holzschaube .2Bandi..............2 Klammer .....................49

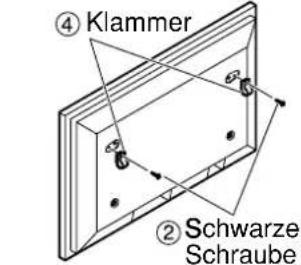

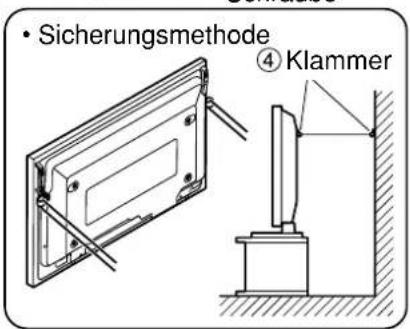

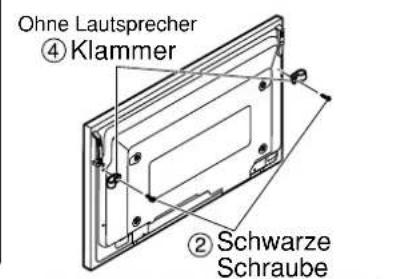

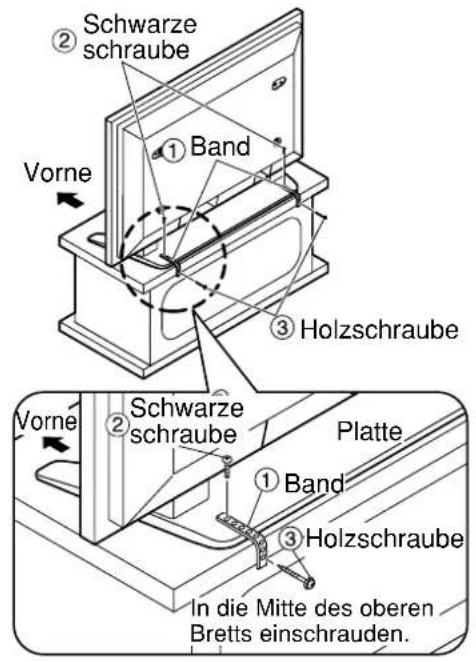

Sicherung an der Basis Sicherung an einer Wand

* Verwenden Sie einen starken Draht oder eine Kette, um das Plasmadisplay an einer festen Stelle an der Wand oder an einer Säule zu sichern.

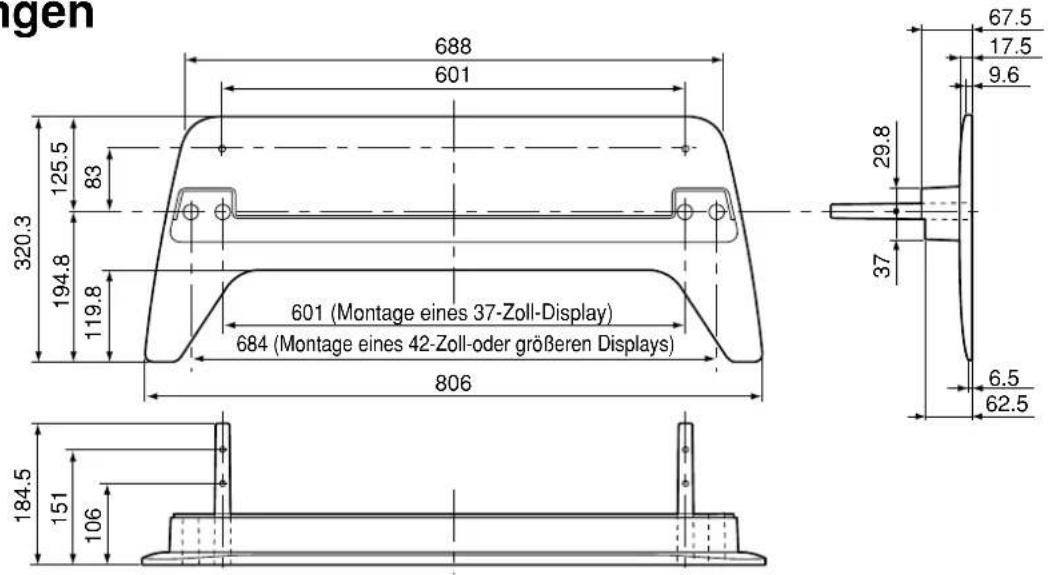

Abmessungen

Einheit : mm
