MANUALE UTENTE TYST05K PANASONIC

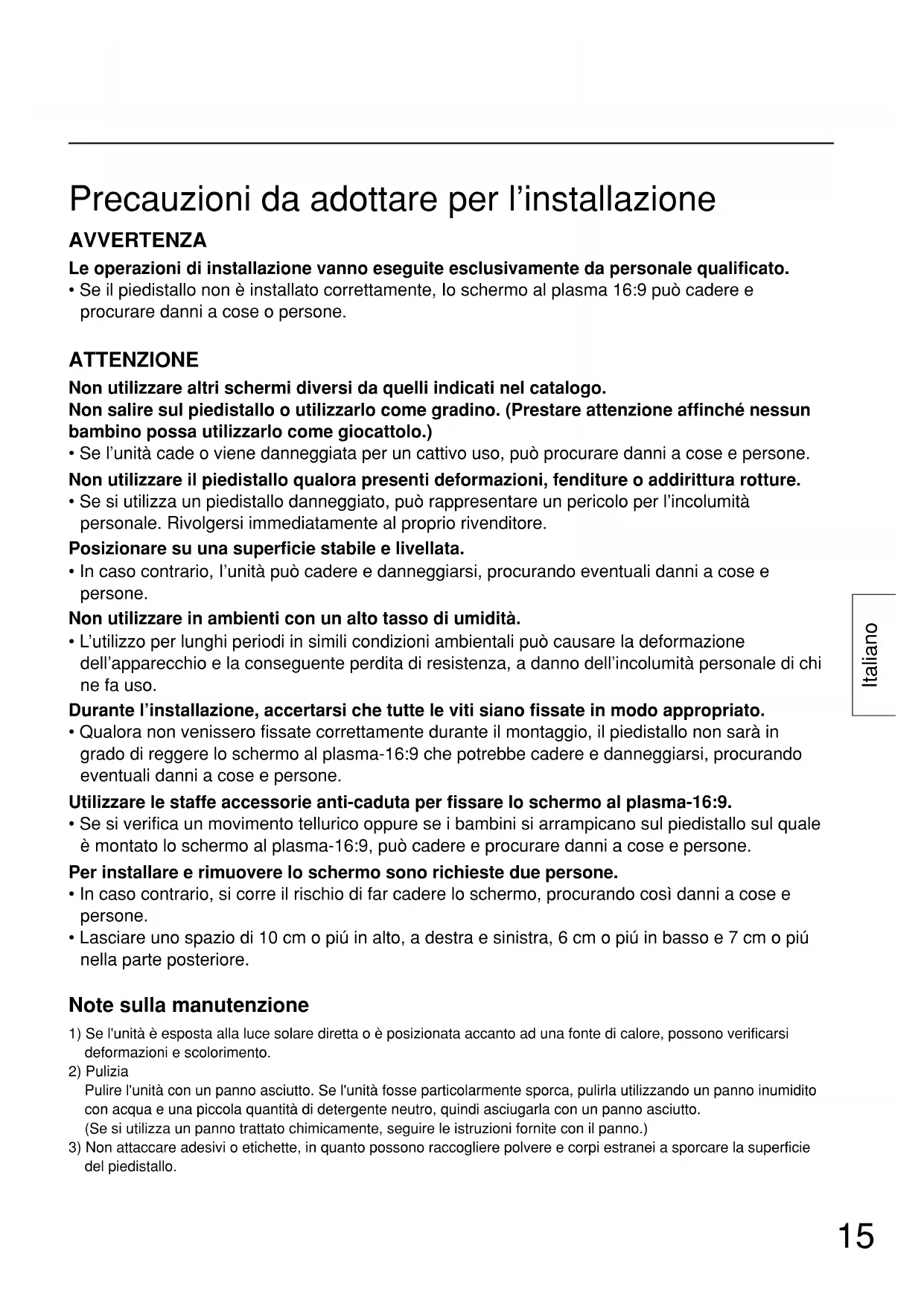

Precauzioni da adottare per l'installazione

AVVERTENZA

Le operazioni di installatione vanno eseguite esclusivamente da personale qualificato.

• Se il piedistallo non è installato correttamente, lo schermo al plasma 16:9 può cadere e procurare danni a cose o persone.

ATTENZIONE

Nonutilizzarealtrischermidiversidaquelliindicatinelcatalogo.

Non salire sul piedistallo o utilizzarlo come gradino. (Prestare attenzione affinché nessun bambino possa utilizzarlo come giocattolo.)

• Se l'unitàcade o viene danneggiata per un cattivo uso, cui procurare danni a cose e persone.

Non utilizzato il piedistallo qualora presenti deformazioni, fenditure o addirittura rotture.

• Se si utilizes un piedistallo danneggiato, cui rappresente un pericolo per l'incomità personale. Rivolgersi immeditamente al proprio rivenditore.

Posizione su una superficie stabile e livellata.

• In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Non utilizzato in ambienti con un alto tasso di umidità.

• L'utilizzo per lunghi periodi in simili condizioni ambientali cui可能导致 la deformazione dell'apparecchio e la consequente perdita di resistenza, a danno dell'incomità personale di chi ne fa uso.

Durante l'installazione, accertarsi che tutte le viti siano fissate in modo appropriato.

• Qualora non venissero fissate correttamente durante il montaggio, il piedistallo non sare in grado di reggere lo schermo al plasma-16:9 che potrebbe cadere e danneggiarsi, procurando eventuali danni a cose e persone.

Utilizzare le staffe accessorie anti-caduta per fissare lo schermo al plasma-16:9.

• Se si verifies un movimento tellurico oppure se i bambini si arrampicano sul piedistallo sul quale è montato lo schermo al plasma-16:9, più cadere e procurare danni a cose e persone.

Per installare e rimuovere lo schermo sono richieste due persona.

• In caso contrario, si corre il rischio di far cadere lo schermo, procurando così danni a cose e persone.

• Lasciare uno spazio di 10 cm o più in alto, a destra e sinistra, 6 cm o più in basso e 7 cm o più nella parte posteriore.

Note sulla manutenzione

1) Se l'unità è esposta alla luce solare diretta o è posizionata accanto ad una fonte di calore, possono verificarsi deformazioni e scolorimento.
2) Pulizia

Pulire l'unità con un panno asciutto. Se l'unità fosse particolarmente sporca, pulirla utilizzando un panno inumidito con acqua e una piccola quantità di detergente neutro, quindi asciugarla con un panno asciutto.

(Se si utilizes un panno trattato chimicamente, seguire le istruzioni fornite con il panno.)

3) Non attaccare adesivi o etichette, in quanto possono raccogliere polvere e corpi estranei a sporcare la superficie del piedistallo.

Accessor per l'assemblaggio del piedistallo

① Vite di assemblaggio 4

(2) Vite di assemblaggio (Vite nera). 4

Sostegno verticale...2 Base 1

Assemblaggio del piedistallo

I numeri (come ad esempio indicati nel testo rappresentano i numeri parte nella tabella degli accessori.

Montare i sostegni verticali correttamente, facendo riferimento all'illustrazione sopra.

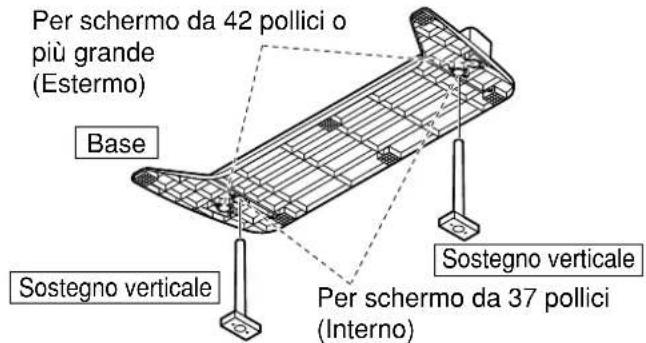

1. Installazione dei sistegni verticali

Inserire i sostenni verticali nei fori di destra e sinistra, sotto la base, in modo che l'installazione sua ben salute, facendo riferimento all'illustrazione fatto.

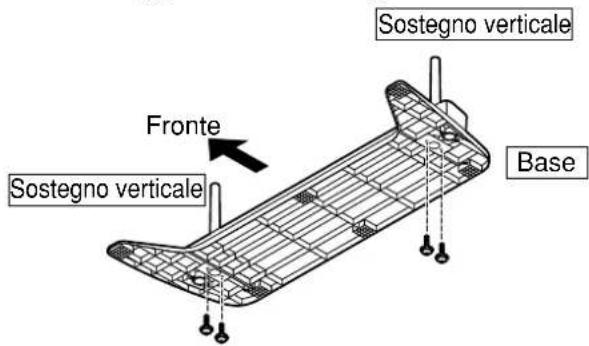

2. Fissaggio dei sistegni verticali

Utilizzare le viti di assemblaggio per fissare i sostegni verticali alla parte inferiore della base.

Installazione

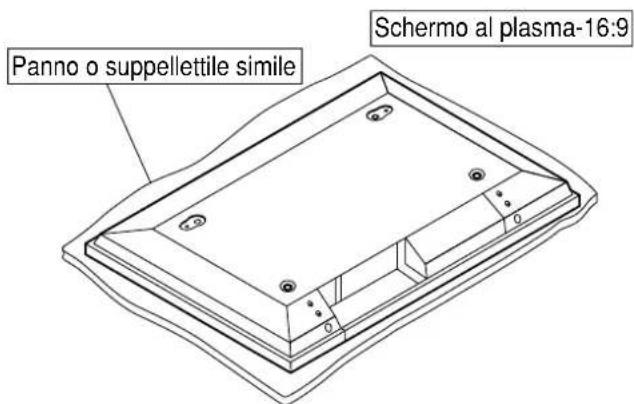

1. Installazione dello schermo al plasma-16:9

Stendere un panno pulito, o suppellettile simile, su una superficie o una base stabile e livellata, quando appoggiarvi lo schermo con la parte anteriore rivolta verso il basso.

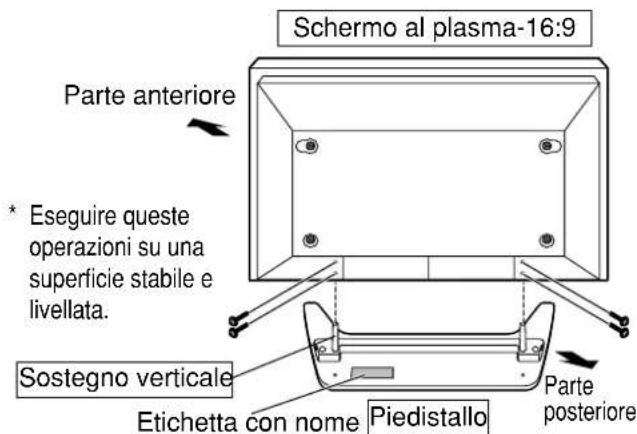

2. Fissaggio dello schermo al plasma-16:9

Per un fissaggio accurato,utilizzare le viti di assemblaggio ② (vite nera).

Posizione are l'unità in modo da rivolgere i fori di insertimento dei sostegni verticali verso la parte posteriori. Allineare, quindi, i fori presenti sull'unità ai sostegni verticali e insere i sostegni nei fori.

Staffe anti-caduta

① Banda......2

② Vite nera......4

③ Vite per legno..2

④ Fermaglio......4

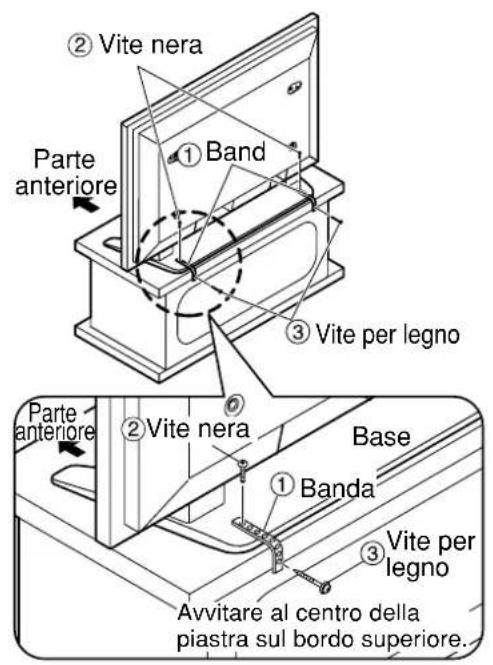

Fissato alla base Fissato ad una parete

* Utilizzare un cavo o una catena resistente, disponibili in commercio, per fissare lo schermo al plasma-16:9 ad un punto solido della parete o del pilastro.

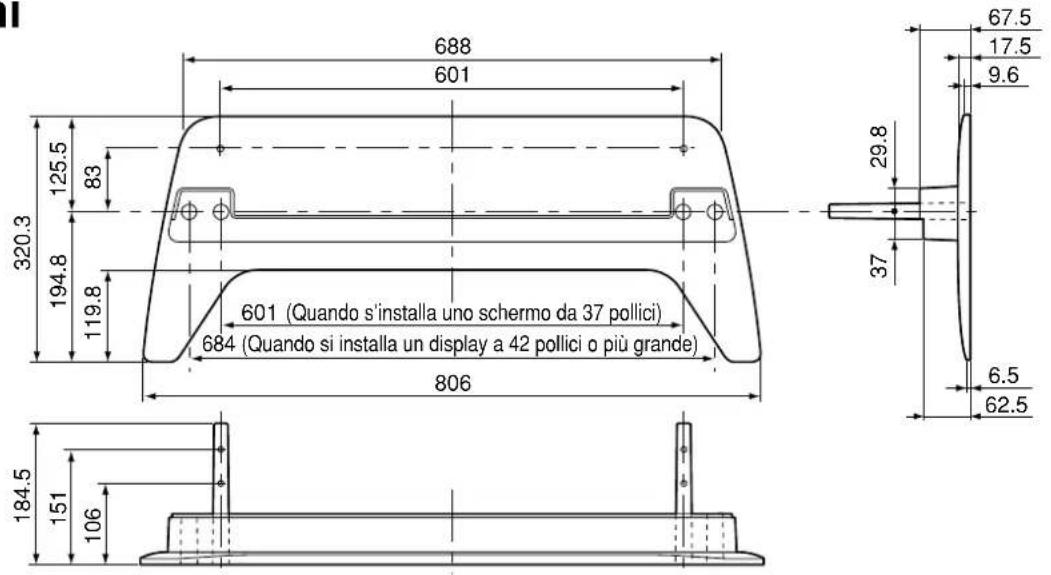

Dimensioni

Unità : mm
