MANUAL DE USUARIO TYST05K PANASONIC

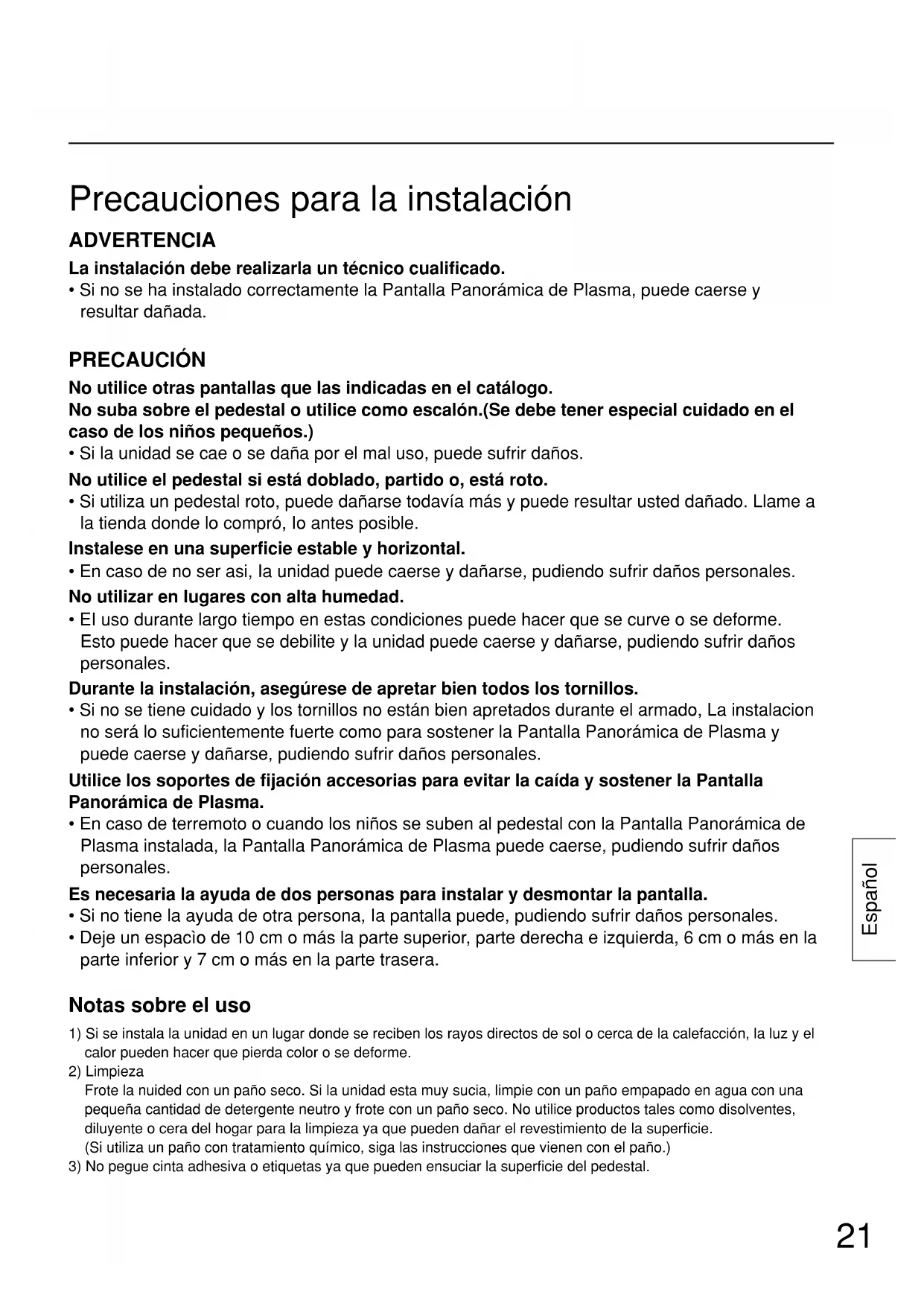

• Si no se ha instalado correctamente la Pantalla Panorámica de Plasma, puede caerse y resultar dañada. PRECAUCIÓN No utilice otras pantallas que las indicadas en el catálogo. No suba sobre el pedestal o utilice como escalón.(Se debe tener especial cuidado en el caso de los niños pequeños.)

• Si la unidad se cae o se daña por el mal uso, puede sufrir daños. No utilice el pedestal si está doblado, partido o, está roto.

• Si utiliza un pedestal roto, puede dañarse todavía más y puede resultar usted dañado. Llame a la tienda donde lo compró, Io antes posible. Instalese en una superficie estable y horizontal.

• En caso de no ser asi, Ia unidad puede caerse y dañarse, pudiendo sufrir daños personales. No utilizar en lugares con alta humedad.

• EI uso durante largo tiempo en estas condiciones puede hacer que se curve o se deforme. Esto puede hacer que se debilite y la unidad puede caerse y dañarse, pudiendo sufrir daños personales. Durante la instalación, asegúrese de apretar bien todos los tornillos.

• Si no se tiene cuidado y los tornillos no están bien apretados durante el armado, La instalacion no será lo suficientemente fuerte como para sostener la Pantalla Panorámica de Plasma y puede caerse y dañarse, pudiendo sufrir daños personales. Utilice los soportes de fijación accesorias para evitar la caída y sostener la Pantalla Panorámica de Plasma.

• En caso de terremoto o cuando los niños se suben al pedestal con la Pantalla Panorámica de Plasma instalada, la Pantalla Panorámica de Plasma puede caerse, pudiendo sufrir daños personales. Es necesaria la ayuda de dos personas para instalar y desmontar la pantalla.

• Si no tiene la ayuda de otra persona, Ia pantalla puede, pudiendo sufrir daños personales.

• Deje un espacìo de 10 cm o más la parte superior, parte derecha e izquierda, 6 cm o más en la parte inferior y 7 cm o más en la parte trasera. Notas sobre el uso

1) Si se instala la unidad en un lugar donde se reciben los rayos directos de sol o cerca de la calefacción, la luz y el

calor pueden hacer que pierda color o se deforme.

Frote la nuided con un paño seco. Si la unidad esta muy sucia, limpie con un paño empapado en agua con una pequeña cantidad de detergente neutro y frote con un paño seco. No utilice productos tales como disolventes, diluyente o cera del hogar para la limpieza ya que pueden dañar el revestimiento de la superficie. (Si utiliza un paño con tratamiento químico, siga las instrucciones que vienen con el paño.)

3) No pegue cinta adhesiva o etiquetas ya que pueden ensuciar la superficie del pedestal.Español

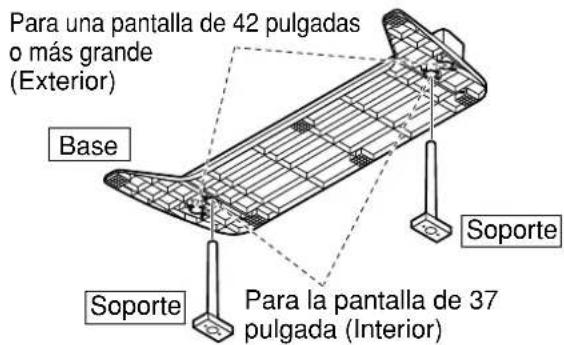

Montaje del pedestal / Instalación Base SoportePara la pantalla de 37 pulgada (Interior)Para una pantalla de 42 pulgadas o más grande (Exterior)Soporte Inserte los soportes en los orificios izquierdo yderecho en el lado inferior de la base para quequeden firmemente fijados tal como en la figuraanterior.

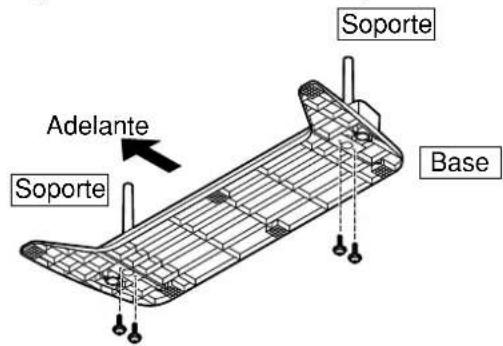

2. Fijación de los soportes

Base SoporteAdelanteSoporte Utilice los tornillos de montaje para asegurarfirmemente los soportes en la parte inferior de labase. Accesorio para el montaje del pedestal Montaje del pedestal Los números (tales como ) en las explicaciones indican los números de pieza en el cuadro de accesorios. Instalación

1. Instalación de los soportes

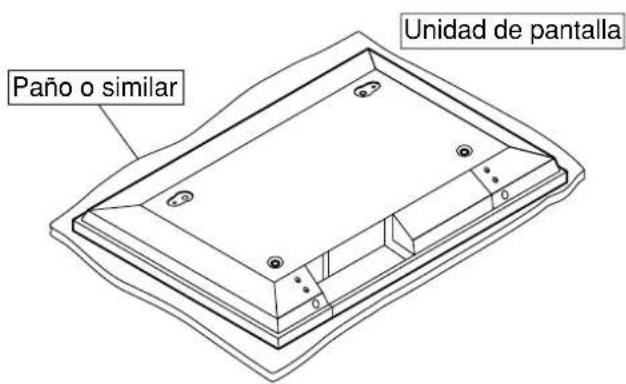

Instalación de la unidad de pantalla Unidad de pantallaPaño o similar Despliegue un paño o material similar sobre unasuperficie plana o base y coloque la unidad depantalla con su cara hacia abajo.

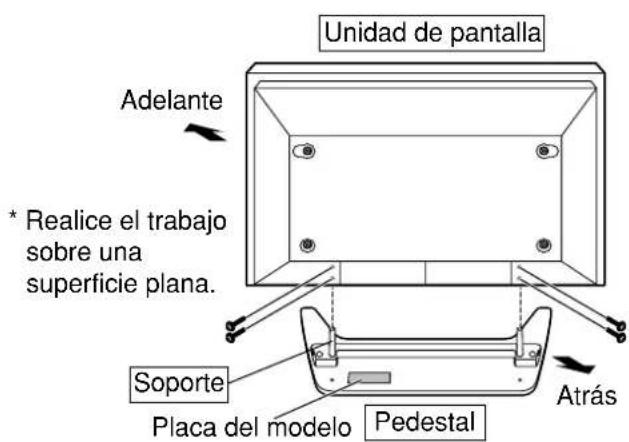

Fijación de la unidad de pantalla

• Realice el trabajo sobre una superficie plana.Unidad de pantallaSoporteAtrásPedestalAdelantePlaca del modelo Utilice los tomilloss de montaje (Tomillo negro) paraapretarlos firmlemente.Instale la unidad de pantalla para que el lado donde losorificios de inserción de los soportes están visibles haciaatrás. Alinee los orificios de la unidad de pantalla con lossoportes e inserte los soportes en los orificios.Arme correctamente los soportes consultando las figuras a continuación. Tornillo de montaje

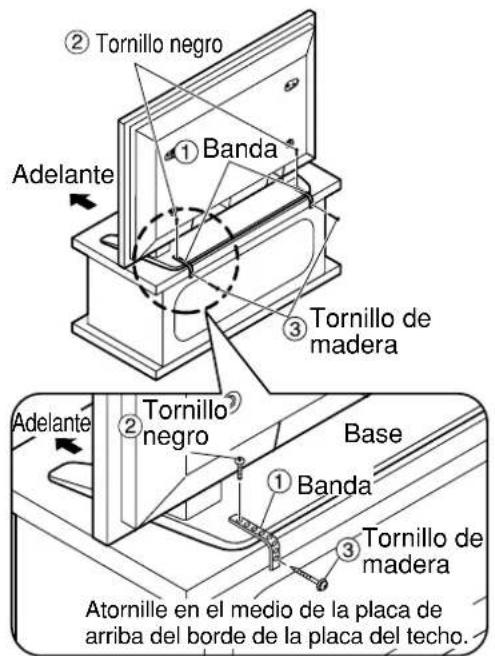

Tornillo de montaje (Tornillo negro)...4 Soporte..............2 Base ..................123 Español Para evitar que la Pantalla Panorámica de Plasma se caiga Si se asegura a la base Si se asegura a una pared AdelanteAdelanteTornillo negroBanda Base BandaTornillo de maderaTornillo de maderaTornillo negroAtornille en el medio de la placa de arriba del borde de la placa del techo.

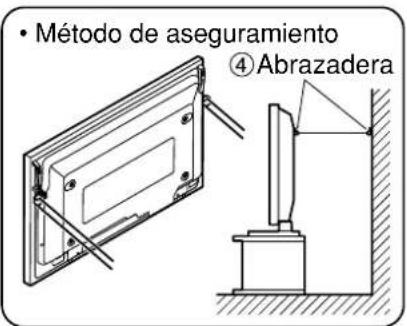

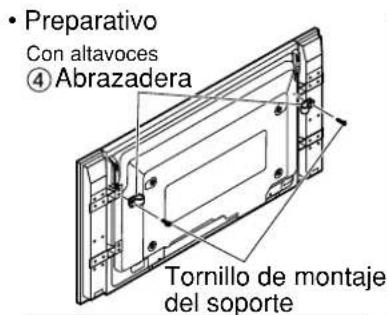

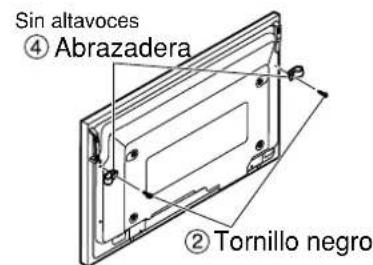

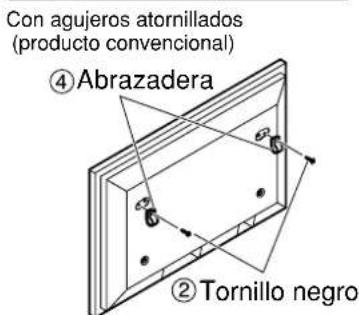

• Tornillo negroAbrazaderaAbrazadera• Preparativo• Método de aseguramientoCon altavocesCon agujeros atornillados (producto convencional)Sin altavocesTornillo negroAbrazaderaAbrazaderaTornillo de montaje del soporte Soportes de fijación para evitar la caída M0701-1091 Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/Tornillo de madera p. 2
• Banda p. 2
• Abrazadera p. 4
• Tornillo negro p. 4

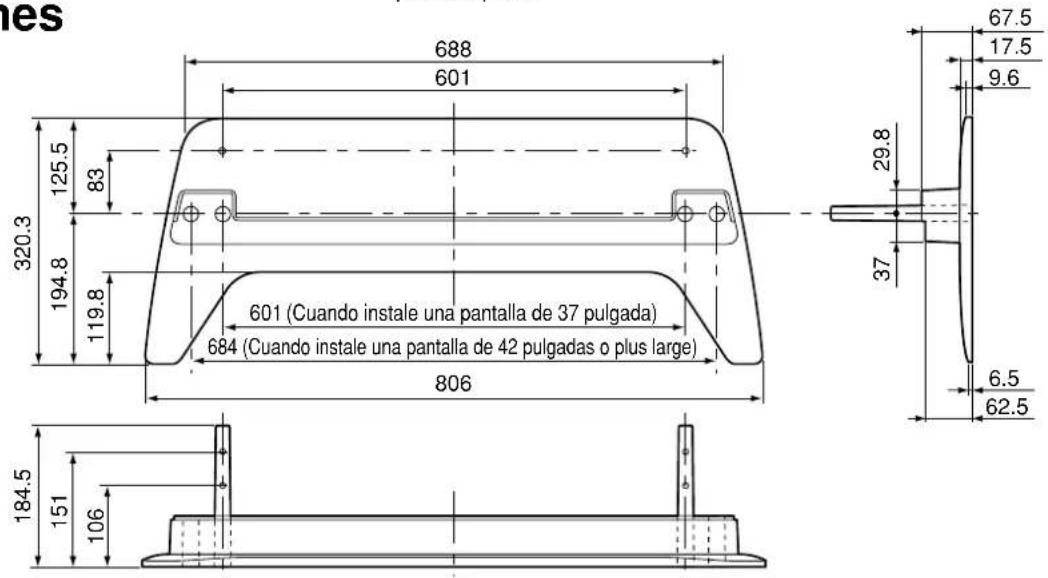

(Cuando instale una pantalla de 37 pulgada) 684 (Cuando instale una pantalla de 42 pulgadas o plus large)

Dimensiones Unidad : mm* Utilice un cable o cadena fuerte de venta en los comercios para asegurar la Pantalla Panorámica de Plasma a una parte sólida de la pared o pilar.Svenska
