BRUGSANVISNING TYST05K PANASONIC

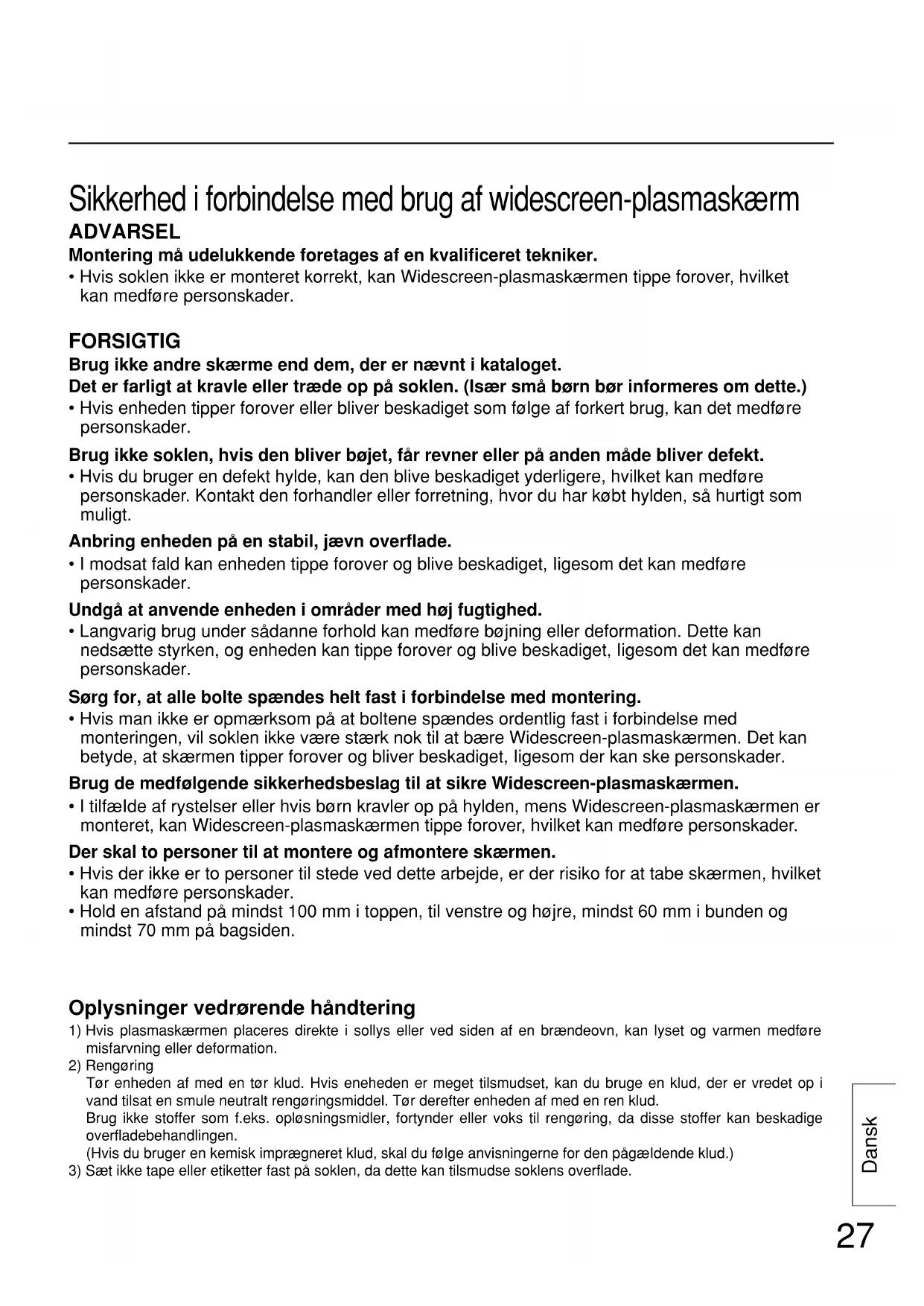

Mått Enhet : mm27 Dansk Sikkerhed i forbindelse med brug af widescreen-plasmaskærm ADVARSEL Montering må udelukkende foretages af en kvalificeret tekniker.

• Hvis soklen ikke er monteret korrekt, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader. FORSIGTIG Brug ikke andre skærme end dem, der er nævnt i kataloget. Det er farligt at kravle eller træde op på soklen. (Især små børn bør informeres om dette.)

• Hvis enheden tipper forover eller bliver beskadiget som følge af forkert brug, kan det medføre personskader. Brug ikke soklen, hvis den bliver bøjet, får revner eller på anden måde bliver defekt.

• Hvis du bruger en defekt hylde, kan den blive beskadiget yderligere, hvilket kan medføre personskader. Kontakt den forhandler eller forretning, hvor du har købt hylden, så hurtigt som muligt. Anbring enheden på en stabil, jævn overflade.

• I modsat fald kan enheden tippe forover og blive beskadiget, Iigesom det kan medføre personskader. Undgå at anvende enheden i områder med høj fugtighed.

• Langvarig brug under sådanne forhold kan medføre bøjning eller deformation. Dette kan nedsætte styrken, og enheden kan tippe forover og blive beskadiget, Iigesom det kan medføre personskader. Sørg for, at alle bolte spændes helt fast i forbindelse med montering.

• Hvis man ikke er opmærksom på at boltene spændes ordentlig fast i forbindelse med monteringen, vil soklen ikke være stærk nok til at bære Widescreen-plasmaskærmen. Det kan betyde, at skærmen tipper forover og bliver beskadiget, Iigesom der kan ske personskader. Brug de medfølgende sikkerhedsbeslag til at sikre Widescreen-plasmaskærmen.

• I tilfæIde af rystelser eller hvis børn kravler op på hylden, mens Widescreen-plasmaskærmen er monteret, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader. Der skal to personer til at montere og afmontere skærmen.

• Hvis der ikke er to personer til stede ved dette arbejde, er der risiko for at tabe skærmen, hvilket kan medføre personskader.

• Hold en afstand på mindst 100 mm i toppen, til venstre og højre, mindst 60 mm i bunden og mindst 70 mm på bagsiden. Oplysninger vedrørende håndtering

1) Hvis plasmaskærmen placeres direkte i sollys eller ved siden af en brændeovn, kan lyset og varmen medføre

Tør enheden af med en tør klud. Hvis eneheden er meget tilsmudset, kan du bruge en klud, der er vredet op i vand tilsat en smule neutralt rengøringsmiddel. Tør derefter enheden af med en ren klud. Brug ikke stoffer som f.eks. opløsningsmidler, fortynder eller voks til rengøring, da disse stoffer kan beskadige overfladebehandlingen. (Hvis du bruger en kemisk imprægneret klud, skal du følge anvisningerne for den pågæIdende klud.)

3) Sæt ikke tape eller etiketter fast på soklen, da dette kan tilsmudse soklens overflade.Dansk

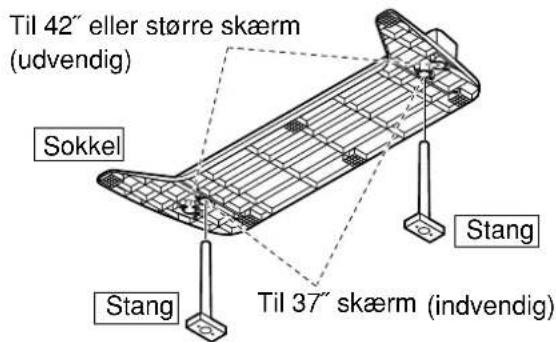

Monter stængerne korrekt som vist på illustrationerne nedenfor. Montering af soklen / Installation SokkelStangTil 37˝ skærm (indvendig)StangTil 42˝ eller større skærm (udvendig) Før stængerne ind i hhv. venstre og højre hul i undersiden af soklen, så de sidder godt fast somvist på illustrationen ovenfor.

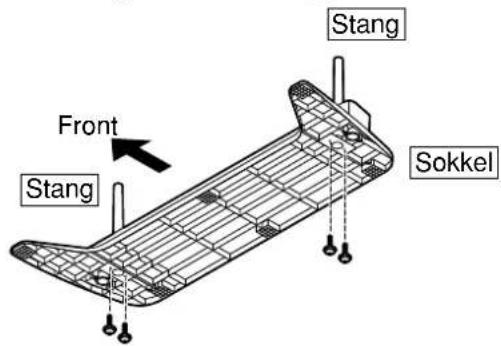

2. Sikring af stængerne

SokkelStangFrontStang Brug monteringsskruerne til at sikre stængerneordentligt til undersiden af soklen. Tilbehør til sokkelmontering Montering af soklen De tal (f.eks. ), der optræder i beskrivelsen henviser til de del-numre, der fremgår af tilbehørsoversigten. Installation

1. Montering af stængerne

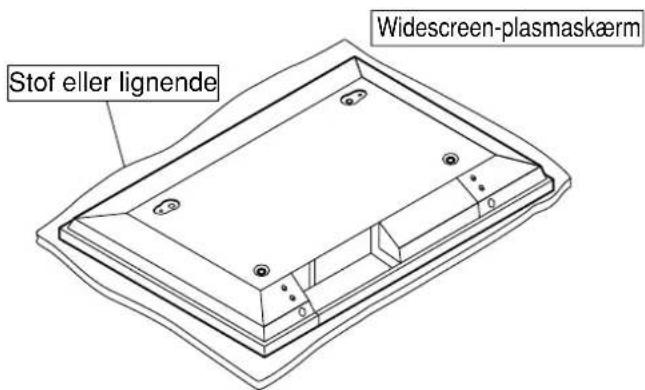

Installation af widescreen-plasmaskærmen Widescreen-plasmaskærmStof eller lignende Bred en ren klud eller lignende ud over et plantgulv eller underlag, og anbring plasmaskærmenovenpå med skærmen nedad.

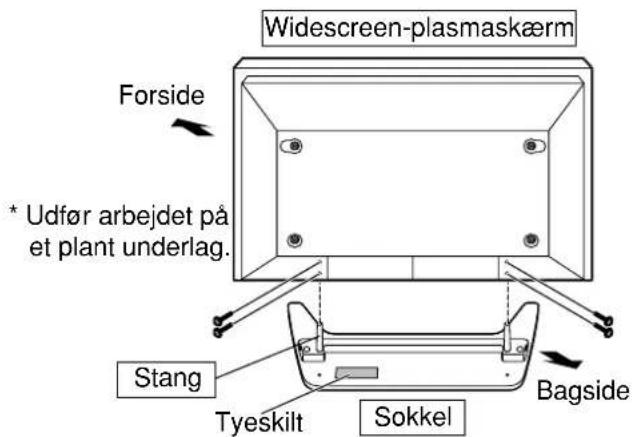

2. Sikring af plasmaskærmen

• Udfør arbejdet på et plant underlag.Widescreen-plasmaskærmStangBagsideSokkelForsideTyeskilt Brug monteringsskruerne (sorte) til at fastgøreskærmen ordentiligt.Anbring plasmaskærmen, så siden med hullerne tilstængerne vender bagud. Justér derefter hullerne i plasmaskærmen, så de passer til stængerne, og indsæt stængerne i hullerne. Monteringsskrue

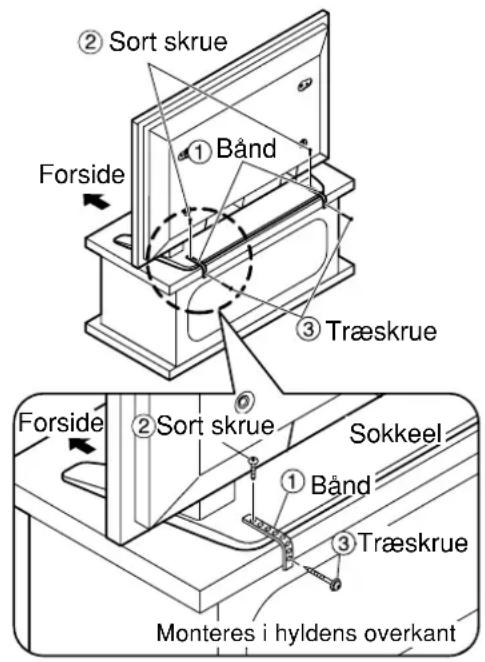

Monteringsskrue (Sort skrue) .......4 Stang.................2 Sokkel ...............129 Dansk Forebyggelse af, at widescreen-plasmaskaermen tipper forover Ved fastgørelse til hylden Ved fastgørelse til væggen ForsideForsideSort skrueBåndSokkeelBåndTræskrueTræskrueSort skrueMonteres i hyldens overkant

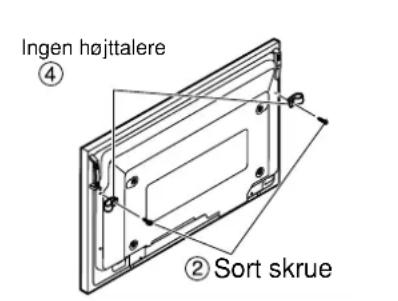

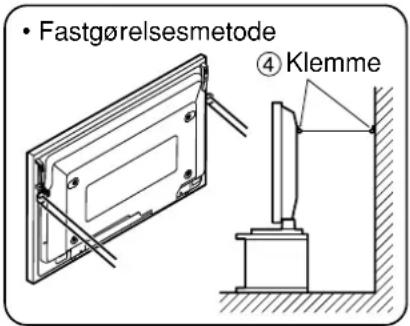

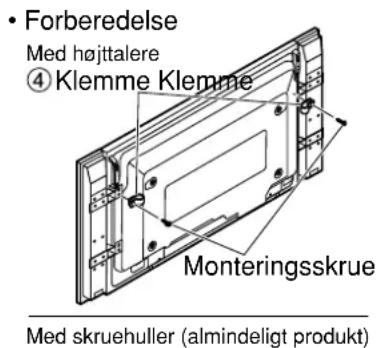

KlemmeSort skrueKlemme• Forberedelse• FastgørelsesmetodeMed højttalereMed skruehuller (almindeligt produkt) Ingen højttalereSort skrueKlemme KlemmeMonteringsskrue Sikkerhedsbeslag

• Anvend en almindelig stærk wire eller kæde til at fastgøre widescreen-plasmaskærmen til et solidt område på væggen eller en søjle.M0701-1091 Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/ Træskrue .........2Bånd ................2 Klemme ...........4Sort skrue ........4

601 (Ved installation af en 37˝ skæm) 684 (Ved installation af en 42˝ eller større billedskæm)

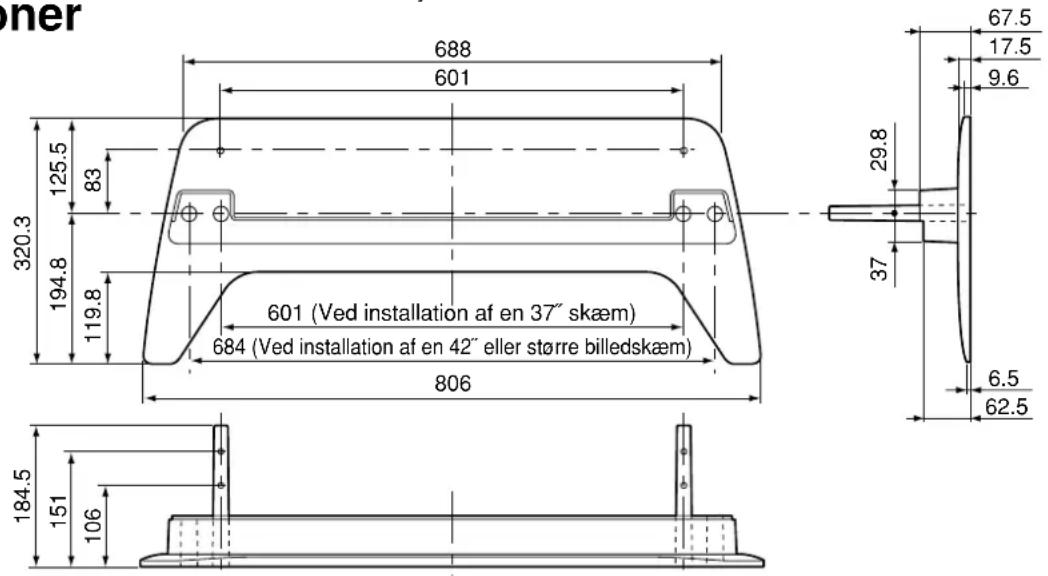

Dimennsioner Måleenheder : mm3031
