BRUKSANVISNING TYST10M PANASONIC

Försiktighetsåtgärder vid montering

WARNING

Monteringen skall endast utföras av utbildad tekniker.

- Om bottenplattan inte monteras på rätt sätt, kan den Breda plasma-monitorn falla ned och orsaka personskador.

OBSERVERA

Använd inga andra monitor än de som anges i katalogen.

Klättra inte upp på bottenplattan eller använd den som stege. (Se till att barn inte klättrar på stativet.)

- Om enheten välter eller skadas på grund av felaktig användning kan skada uppstå.

Använd inte bottenplattan om den blir skev, får sprickor eller på annat sätt blir trasig.

- Om bottenplattan används när den är trasig kan den skadas ytterligare och orsaka personskada. Kontakta inköpsstället snarast.

Montera på stabil, jämn yta.

- Om så inte sker kan enheten välta och skadas och orsaka personskada.

Använd inte på platser med hög luftfuktighet.

- Långvarig användning i sådana förhållanden kan orsaka att bottenplattan blir skev eller deformerad. Detta kan leda till minskad styrka och enheten kan välta och skadas ytterligare och orsaka personskada.

Kontrollera under monteringen att alla skruvar är ordentligt åtdragna.

- Om tillräcklig omsorg inte läggs på att kontrollera att skruvarna dras åt ordentligt under monteringen kommer bottenplattan inte att bli tillräckligt stark för att bära upp den Bred plasma-monitorn och den kan välta och skadas och orsaka personskada.

Använd tippskydden som finns som tillbehör för att fästa den Bred plasma-monitorn.

- Om en jordbävning inträffar eller om barn klättrar på stativet när den Bred plasma-monitorn är monterad kan den Bred plasma-monitorn välta och orsaka personskada.

Det behövs två personer för att montera eller avlägsna monitorn.

- Om man hanterar monitorn ensam kan man tappa monitorn och personskada kan uppstå.

- Lämna ett fritt utrymme på 10 cm eller mer ovanför samt på vänster och höger sida om monitorn, 6 cm eller mer under samt 7 cm eller mer bakom monitorn.

Att iaktta vid hantering

1) Om enheten är placerad i direkt solljus eller bredvid en spis, kan ljuset och värmen orsaka missfärgning eller deformering.
2) Rengöring

Torka av enheten med en torr duk. Om enheten är mycket smutsig, skall den rengöras med en duk som har fuktats med ett milt neutralt diskmedel uppblandat med vatten. Torka därefter av med en torr duk.

Använd inte produkter som t.ex. lösningsmedel, thinner eller polervax till rengöring eftersom de kan skada monitorns ytskikt.

(Vid användning av kemiskt behandlat tyg, följ de anvisningar som följer med tyget.)

3) Fäst inte självhäftande tape eller dekaler eftersom de kan smutsa ner bottenplattans yta.

Delar för montering

① Korta skruvar ... 4

② Tjocka skruvar ... 3

③ Långa skruvar ... 4

④ Sockel ..... 1

⑤ Bas ...... 1

Montering av ställningen

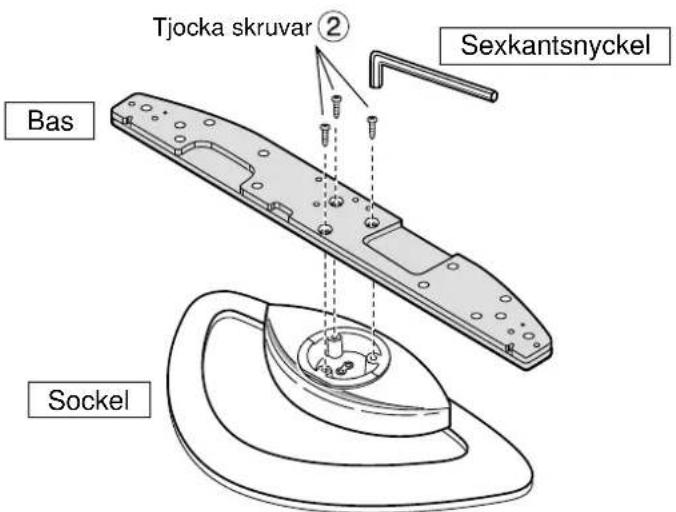

1. Fäst basen på sockeln.

Använd sexkantsnyckeln ⑦ för att fästa basen på sockeln med de tjocka skruvarna ②, såsom framgår av bilden till höger.

Tjocka skruvar ② Sexkantsnyckel Bas Sockel

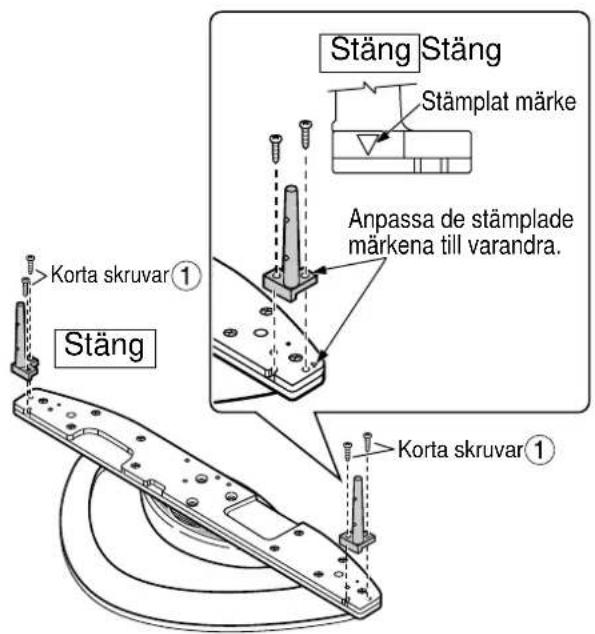

2. Fäst stängerna.

Fäst både vänster och höger stång på ovansidan av basen med de korta skruvarna ① såsom visas ovan.

För 42 tum/50 tum

För 37 tum

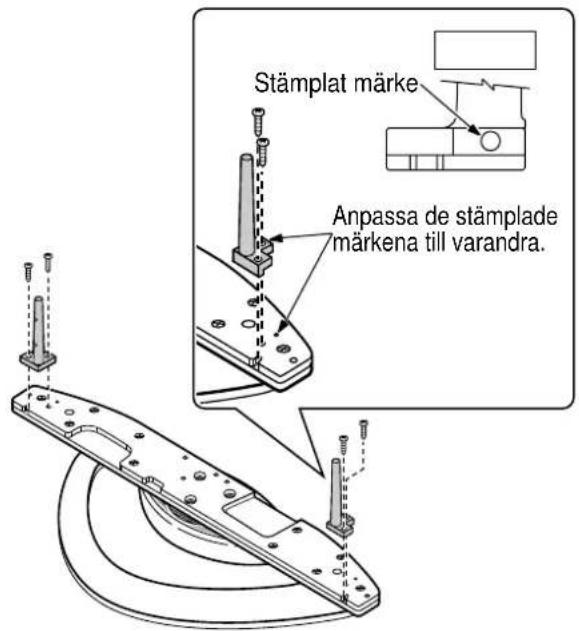

Stäng Stäng Stämplat märke Anpassa de stämplade märkena till varandra. Korta skruvar① Stäng Korta skruvar①

Stämplat märke Anpassa de stämplade märkena till varandra.

Fäst på skärmens konsol

Filt, duk eller liknande Skärmkonsol

* Placera en ren filt eller liknande på golvet eller ett stabilt bord och lägg sedan ner enheten med skärmen vänd nedåt.

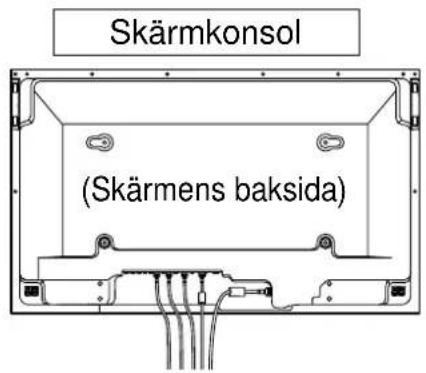

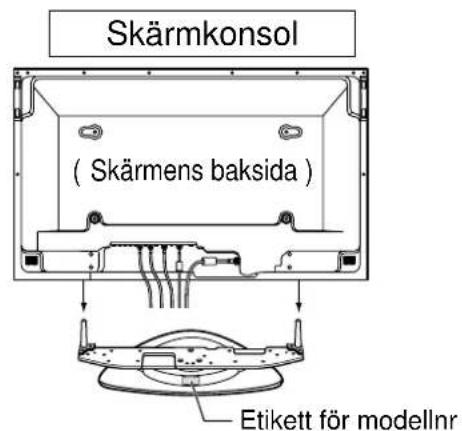

2. För in stängerna i hålen på skärmens konsol.

Skärmkonsol ( Skärmens baksida ) Etikett för modellnr

Placera sidan av konsolen försedd med etiketten för modellnummer vänd bakåt. Tryck in ställningen i skärmen så långt det går.

Skärmkonsol (Skärmens baksida)

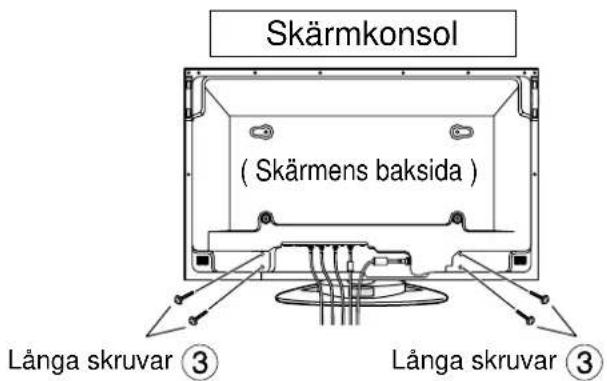

3. Fäst med skruvarna

Skärmkonsol ( Skärmens baksida ) Långa skruvar ③ Långa skruvar ③

Fäst ordentligt med de långa skruvarna ③.
* Arbeta på ett jämnt och stadigt underlag.

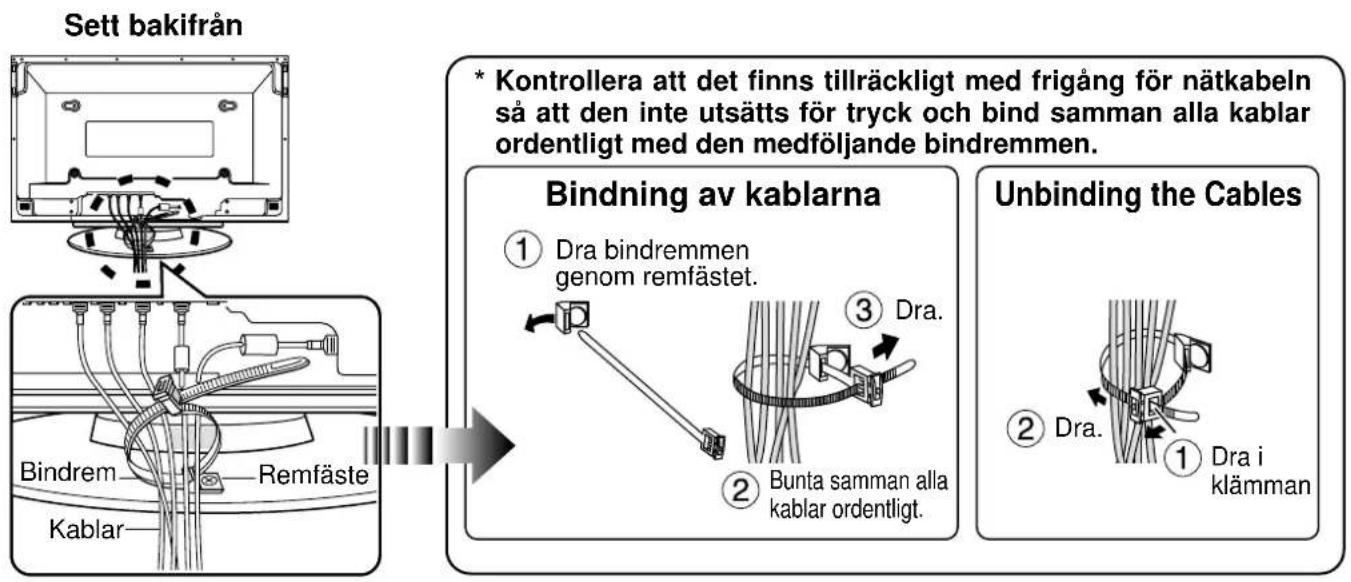

Anvisningar för kabelbindning

- Bind alla kablar till plasmaskärmens bas med den medföljande bindremmen.

Fäst konsolen ordentligt så att den inte kan välta

Delar för montering

① Band......2

② Svarta skruvar ....2

③ Skruvar......2 KlämTräskruvar

......2

⑤

■ Montering på en TV-ställning ■ Montering på en vägg

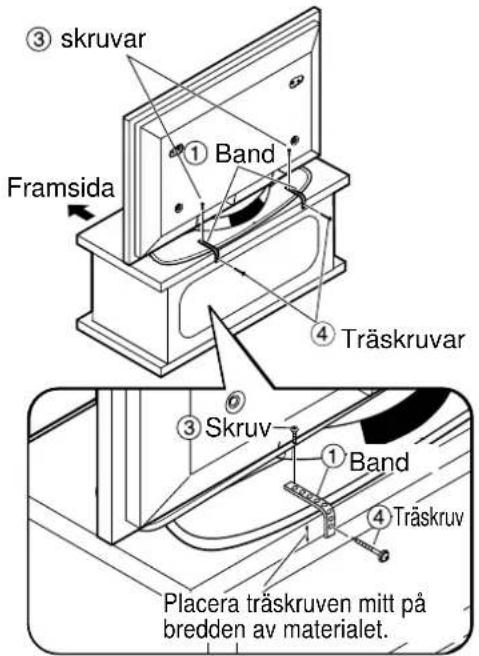

③ skruvar ① Band Framsida ④ Träskruvar ③ Skruv ① Band ④ Träskruv Placera träskruven mitt på bredden av materialet.

• Förberedelser Med högtalare

⑤ Klämmor

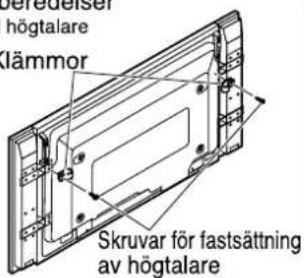

Jeredeiser högtalare lämmor Skruvar för fastsättning av högtalare

Utan högtalare

⑤ Klämmor

klogtalare Klämmor ② Svarta skr

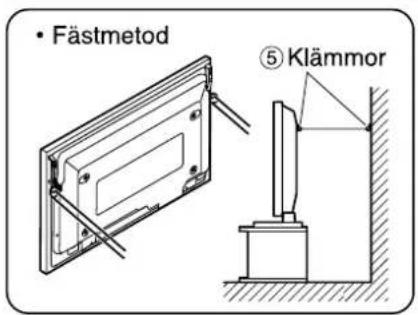

• Fästmetod ⑤ Klämmor

* Fäst ordentligt på en vägg, pelare eller annat stabilt underlag med separat införskaffade rep eller kedjor som kan bära tyngden.

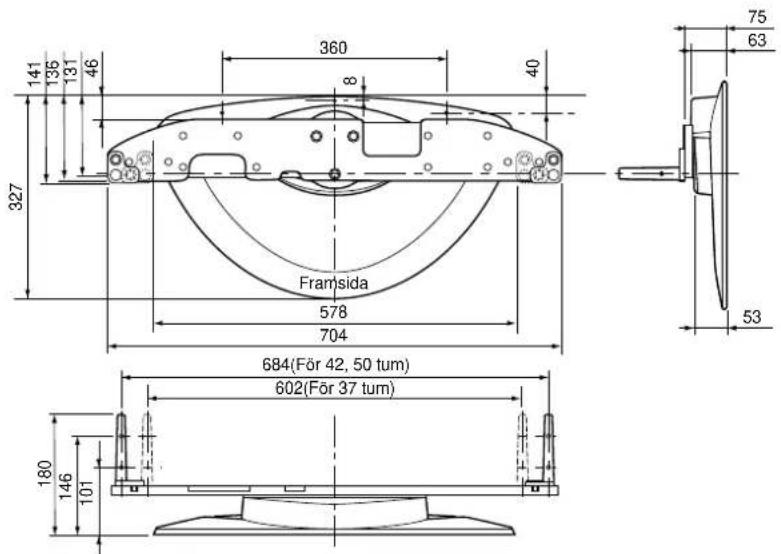

Måttdiagram

Enhet: mm

360 141 136 131 46 8 40 327 Fram'sida 578 704 684(För 42, 50 tum) 602(För 37 tum) 180 146 101 75 63 53
