MANUAL DE USUARIO TYST10M PANASONIC

Precauciones para la instalación

ADVERTENCIA

La instalación debe realizarla un técnico cualificado.

- Si no se ha instalado correctamente la Pantalla Panorámica de Plasma, puede caerse y resultar dañada.

PRECAUCIÓN

No utilice otras pantallas que las indicadas en el catálogo.

No suba sobre el pedestal o utilice como escalón.(Se debe tener especial cuidado en el caso de los niños pequeños.)

- Si la unidad se cae o se daña por el mal uso, puede sufrir daños.

No utilice el pedestal si está doblado, partido o, está roto.

- Si utiliza un pedestal roto, puede dañarse todavía más y puede resultar usted dañado. Llame a la tienda donde lo compró, lo antes posible.

Instalese en una superficie estable y horizontal.

- En caso de no ser así, la unidad puede caerse y dañarse, pudiendo sufrir daños personales.

No utilizar en lugares con alta humedad.

- El uso durante largo tiempo en estas condiciones puede hacer que se curve o se deforme. Esto puede hacer que se debilite y la unidad puede caerse y dañarse, pudiendo sufrir daños personales.

Durante la instalación, asegúrese de apretar bien todos los tornillos.

- Si no se tiene cuidado y los tornillos no están bien apretados durante el armado, La instalacion no será lo suficientemente fuerte como para sostener la Pantalla Panorámica de Plasma y puede caerse y dañarse, pudiendo sufrir daños personales.

Utilice los soportes de fijación accesorias para evitar la caída y sostener la Pantalla Panorámica de Plasma.

- En caso de terremoto o cuando los niños se suben al pedestal con la Pantalla Panorámica de Plasma instalada, la Pantalla Panorámica de Plasma puede caerse, pudiendo sufrir daños personales.

Es necesaria la ayuda de dos personas para instalar y desmontar la pantalla.

- Si no tiene la ayuda de otra persona, la pantalla puede, pudiendo sufrir daños personales.

- Deje un espacio de 10 cm o más la parte superior, parte derecha e izquierda, 6 cm o más en la parte inferior y 7 cm o más en la parte trasera.

Notas sobre el uso

1) Si se instala la unidad en un lugar donde se reciben los rayos directos de sol o cerca de la calefacción, la luz y el calor pueden hacer que pierda color o se deforme.
2) Limpieza

Frote la nuided con un paño seco. Si la unidad esta muy sucia, limpie con un paño empapado en agua con una pequeña cantidad de detergente neutro y frote con un paño seco. No utilice productos tales como disolventes, diluyente o cera del hogar para la limpieza ya que pueden dañar el revestimiento de la superficie.

(Si utiliza un paño con tratamiento químico, siga las instrucciones que vienen con el paño.)

3) No pegue cinta adhesiva o etiquetas ya que pueden ensuciar la superficie del pedestal.

Piezas para hacer el montaje

① Tornillos cortos ..... 4

② Tornillos grandes

...... 4

③ Tornillos largos

...... 4

④ Pedestal ..... 1

⑤ Base ..... 1

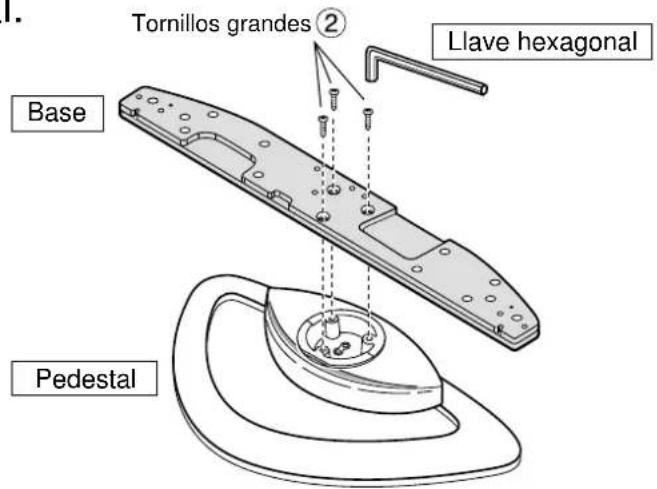

1. Coloque la base en el pedestal.

Utilizando la llave hexagonal ⑦, apriete firmemente la base al pedestal con los tornillos grandes ②, como se muestra en el diagrama de la derecha.

Tornillos grandes ② Llave hexagonal Base Pedestal

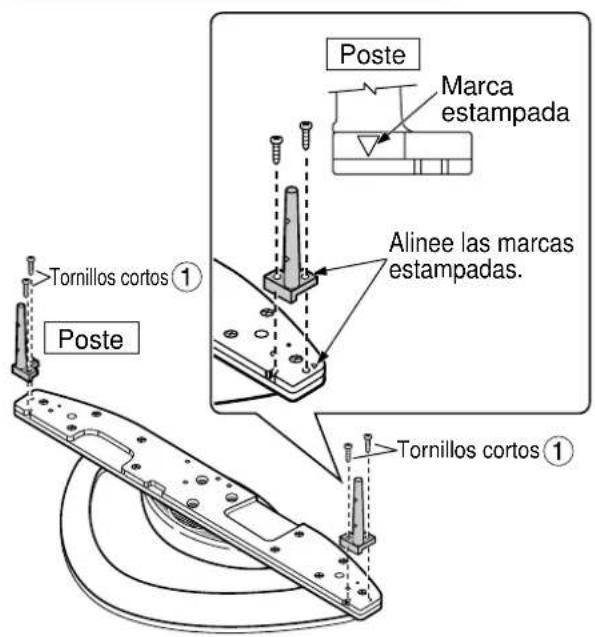

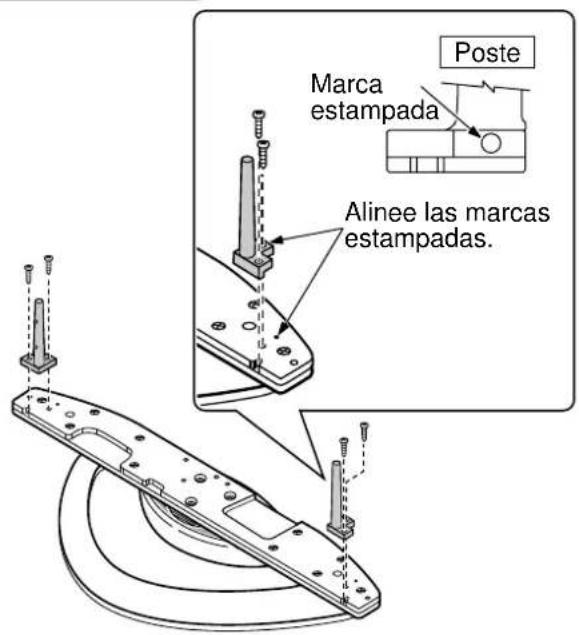

2. Coloque los postes

Coloque firmemente ambos postes, el izquierdo, en la cara superior de la base, como se muestra en la ilustración de arriba, utilizando los tornillos cortos ①.

Para 42 pulgadas/50 pulgadas

Poste Tornillos cortos ① Poste Marca estampada Alinee las marcas estampadas. Tornillos cortos ①

Para 37 pulgadas

Poste Marca estampada Alinee las marcas estampadas.

Colocación en la consola de la pantalla

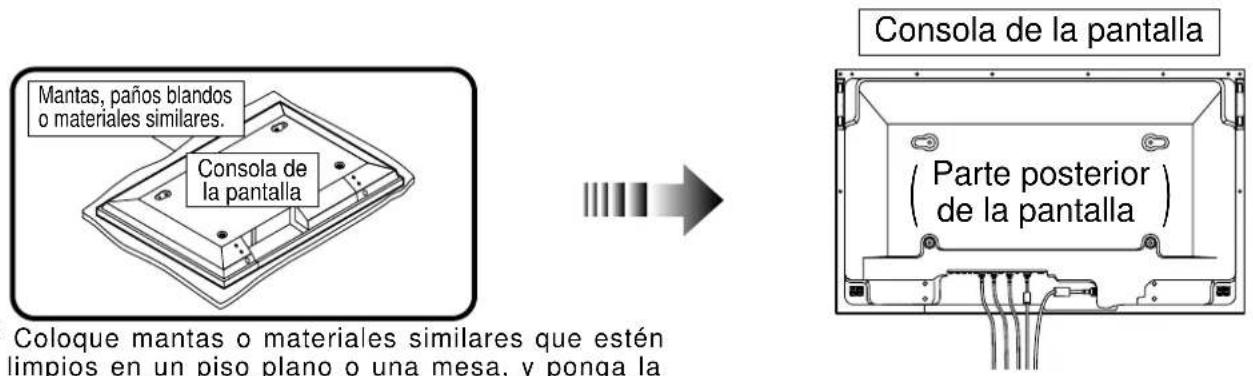

1. Coloque los cables de conexión en la pantalla.

* Coloque mantas o materiales similares que estén limpios en un piso plano o una mesa, y ponga la pantalla encima de ellos con la parte frontal hacia abajo.

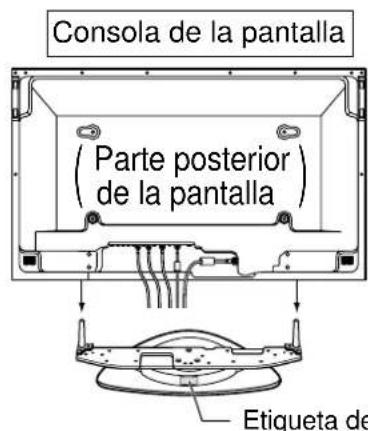

1. Inserte los postes en los agujeros de la consola de la pantalla.

2. Apriete con los tornillos

Consola de la pantalla (Parte posterior) de la pantalla Etiqueta de

Coloque hacia la parte posterior el lado del pedestal que tiene la etiqueta del modelo. Meta en ensamblaje en la pantalla hasta que se detenga.

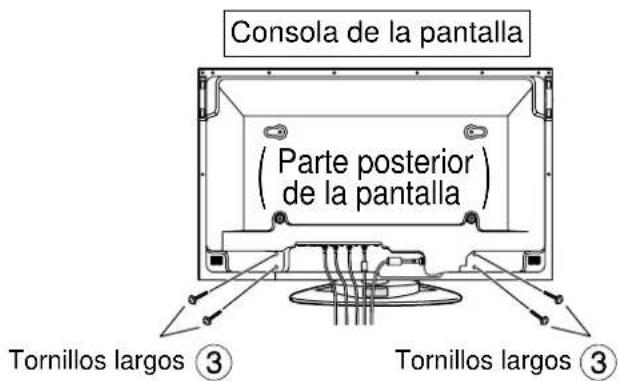

Consola de la pantalla (Parte posterior de la pantalla) Tornillos largos ③ Tornillos largos ③

Apriete firmemente utilizando los tornillos largos ③
* Trabaje en un lugar nivelado y estable.

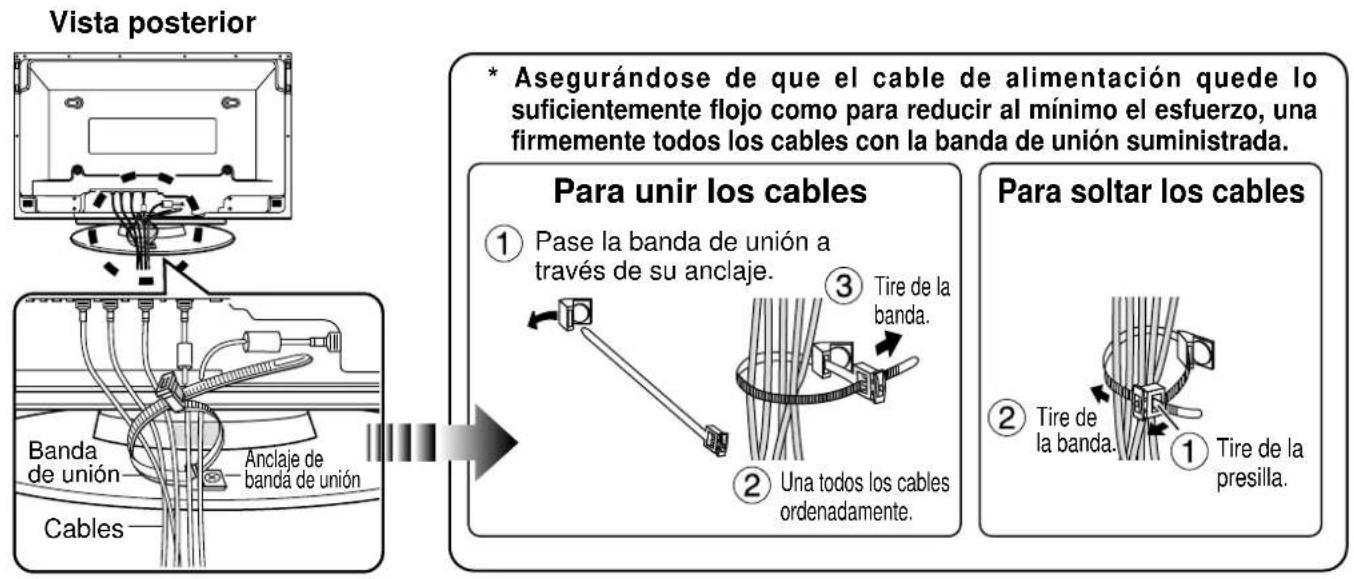

Instrucciones para la banda de unión

■ Una todos los cables a la base PDP empleando la banda de unión.

Vista posterior * Asegurándose de que el cable de alimentación quede lo suficientemente flojo como para reducir al mínimo el esfuerzo, una firmemente todos los cables con la banda de unión suministrada. Para unir los cables ① Pase la banda de unión a través de su anclaje. ③ Tire de la banda. ② Una todos los cables ordenadamente. Para soltar los cables ② Tire de la banda. ① Tire de la presilla.

Asegure la consola para impedir que se caiga

Piezas para hacer el montaje

① Bandas......2

② Tornillos negros ....2

③ Tornillos.....2

Abrazadélas para

madera.....2

⑤

......4

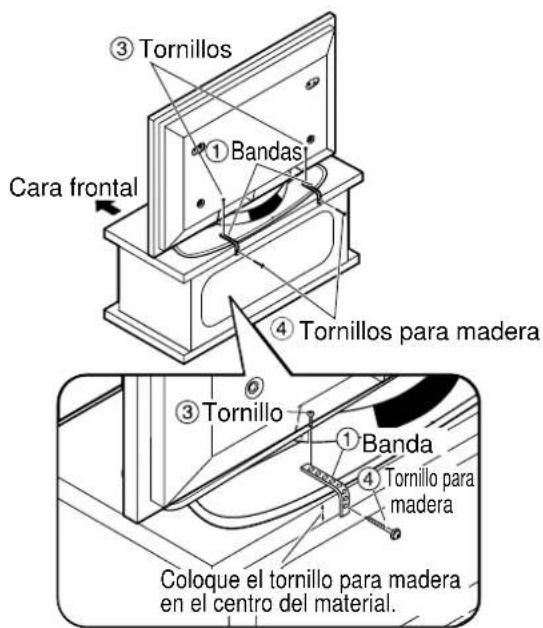

Colocación en un soporte de TV

③ Tornillos ① Bandas Cara frontal ④ Tornillos para madera ③ Tornillo ① Banda ④ Tornillo para madera Coloque el tornillo para madera en el centro del material.

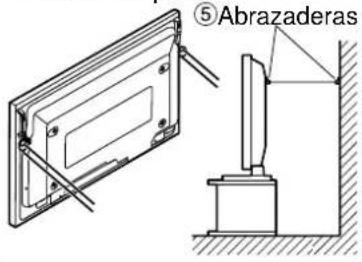

Colocación en una pared

•Preparación

Con altavoz

⑤ Abrazaderas

abrazaderas altavoz Abrazaderas Tornillos para colocada de altavoz

Sin altavoz

⑤ Abrazaderas

tavoz prazaderas ② Tornillos neg

- Método de apriete

⑤Abrazaderas

* Colóquela firmemente en una pared, columna o estructura sólida similar, empleando productos obtenidos separadamente como, por ejemplo, cables o cadenas que tengan suficiente resistencia.

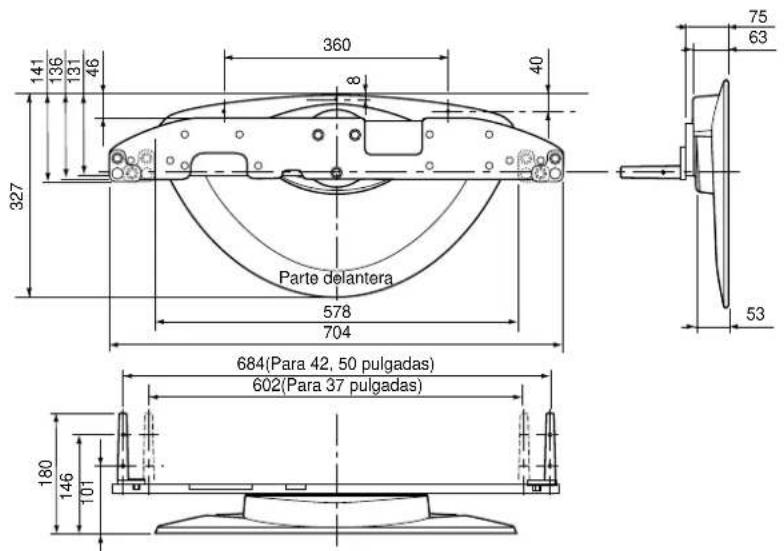

Diagrama de dimensiones

Unidades: mm

141 136 131 46 327 360 8 40 75 63 53 Parte delantera 578 704 684(Para 42, 50 pulgadas) 602(Para 37 pulgadas) 180 146 101
