BEDIENUNGSANLEITUNG TYST10M PANASONIC

Vorsichtsmaßnahmen für die Aufstellung

WARNUNG

Die Installation darf nur von einem qualifizierten Fachmann ausgeführt werden.

- Falls der Sockel nicht richting installiert ist, kann das Plasmadisplay umfallen und dabei Verletzungen verursachen.

VORSICHT

Nicht für Displays verwenden, die nicht in diesem Katalog aufgeführt sind.

Nicht auf den Sockel klettern oder den Sockel als Tritt verwenden. (Dies gilt besonders für kleine Kinder.)

- Beim Umfallen kann das Gerät beschädigt werden und es können Verletzungen verursacht werden.

Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

- Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft.

Auf einer stabilen, ebenen Fläche aufstellen.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.

- Bei längerer Verwendung unter solchen Bedingungen kann sich der Sockel verziehen und verformen. Durch die verminderte Festigkeit kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

- Falls beim Aufstellen nicht alle Schrauben richtig festgezogen werden, ist keine ausreichende Tragfähigkeit für das Plasmadisplay gewährleistet. Das Gerät kann umfallen und beschädigt werden oder es können Verletzungen verursacht werden.

Venwenden Sie zum Sichern des Plasmadisplays die mitgelieferte Halterung zur Verhinderung des Umstürzens.

- Im Falle eines Erdbebens oder wenn Kinder auf den Sockel klettern, kann das Plasmadisplay umstürzen und Verletzungen verursachen.

Für das Aufhängen und das Abnehmen des Displays sind zwei Personen notwendig.

- Falls nicht zwei Personen zur Verfügung stehen, kann das Display herunterfallen und Verletzungen verursachen.

- Auf der Oberseite und links und rechts muß ein freier Abstand von mindestens 10 cm, auf der Unterseite ein freier Abstand von mindestens 6 cm und auf der Rückseite ein freier Abstand von mindestens 7 cm vorhanden sein.

Hinweise für die Handhabung

1) Bei der Aufstellung an einem Ort mit direkter Sonneneinstrahlung oder neben einer Heizung können Verformungen und Verfärbungen auftreten.

2) Reinigung

Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Verschmutzung können Sie das Tuch mit einer verdünnten Reinigungsmittellösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken.

Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann.

(Bei Verwendung von vorbehandelten Reinigungstücherm muß die Anwendungsanleitung des Tuchs genau beachtet werden.)

3) Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen.

Bauteile für den Zusammenbau

① Kurze Schrauben ..... 4

② Große Schrauben

...... 4

③ Lange Schrauben

...... 4

④ Stand ..... 1

⑤ Basis ...... 1

⑦ Sechskantschlüssel

⑧ Klemmstreifen ... 1

Zusammenbau des Standes

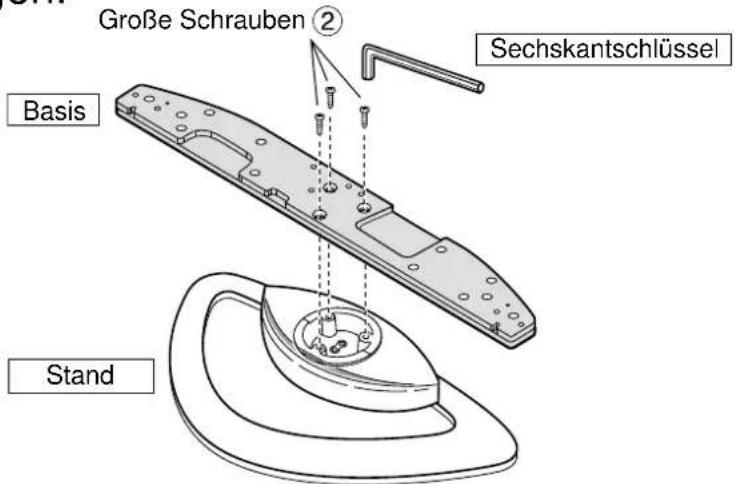

1. Die Basis am Stand anbringen.

Mit dem Sechskantschlüssel ⑦ die Basis mit den großen Schrauben ② fest am Stand wie in der Abbildung rechts gezeigt anbringen.

Große Schrauben ② Sechskantschlüssel Basis Stand

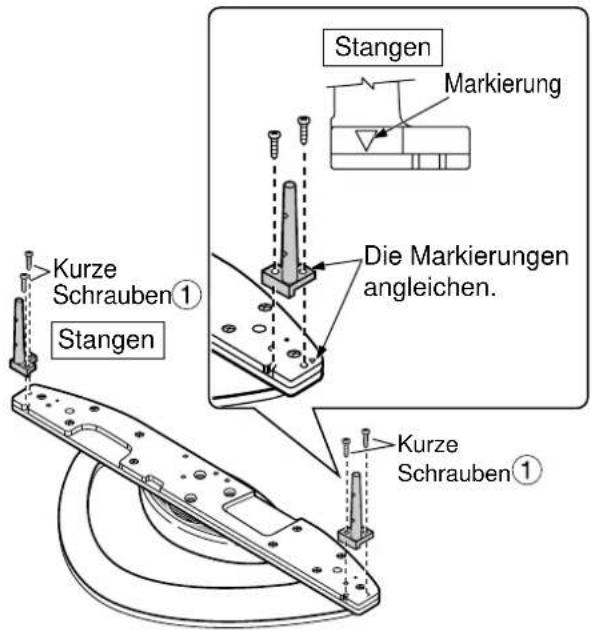

2. Die Stangen anbringen.

Die linke und rechte Stange an der Oberfläche der Basis mit den kurzen Schrauben ① wie oben gezeigt sicher anbringen.

Für 40-Zoll/50-Zoll

Stangen Markierung Die Markierungen angleichen. Kurze Schrauben① Stangen Kurze Schrauben①

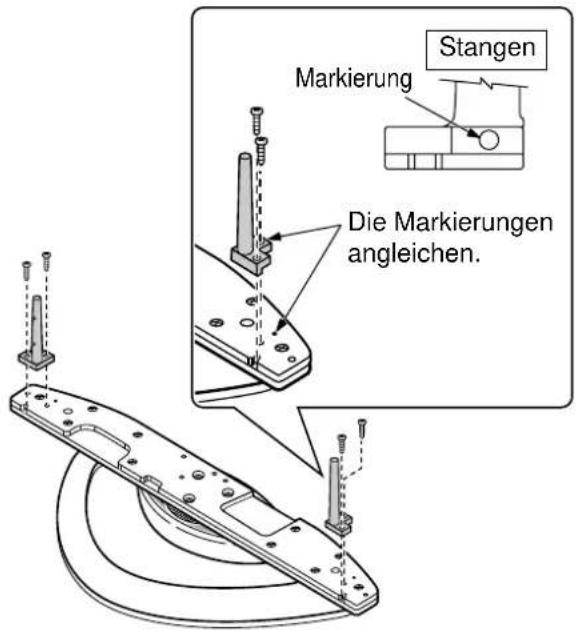

Für 37-Zoll

Markierung Stangen Die Markierungen angleichen.

An der Konsole anbringen

1. Die Verbindungskabel am Display anschließen.

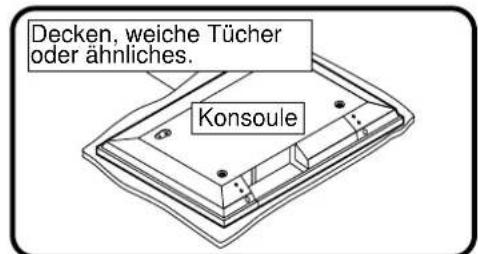

Decken, weiche Tücher oder ähnliches. Konsoule

* Saubere Decken oder ähnliches auf einen ebenen Boden oder Tisch legen und dann das Display nach unten weisend darauf legen.

1. Die Stangen in die Öffnungen der Konsole einsetzen.

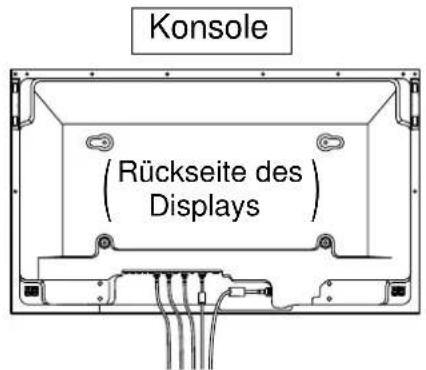

Konsole (Rückseite des Displays)

1. Mit den Schrauben befestigen.

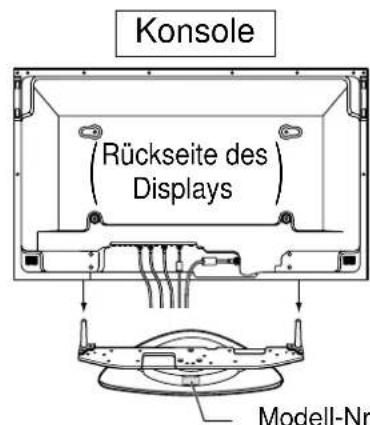

Konsole (Rückseite des Displays) Modell-Nr

Die Seite des Standes mit dem Modell-Nr.-Aufkleber nach hinten weisend aufstellen. Den Stand bis zum Anschlag in das Display drücken.

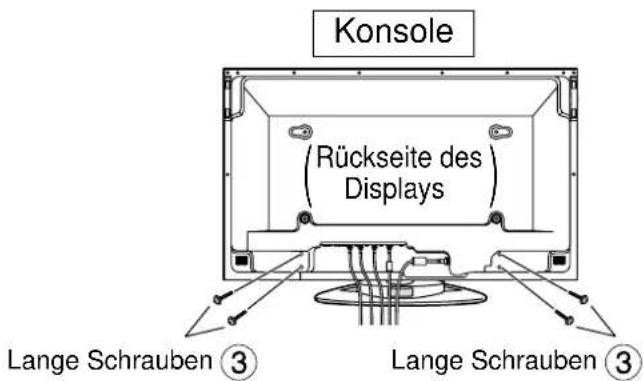

Konsole (Rückseite des Displays) Lange Schrauben ③ Lange Schrauben ③

Mit den langen Schrauben ^③ sicher befestigen. * Den Zusammenbau auf einer ebenen und stabilen Oberfläche ausführen.

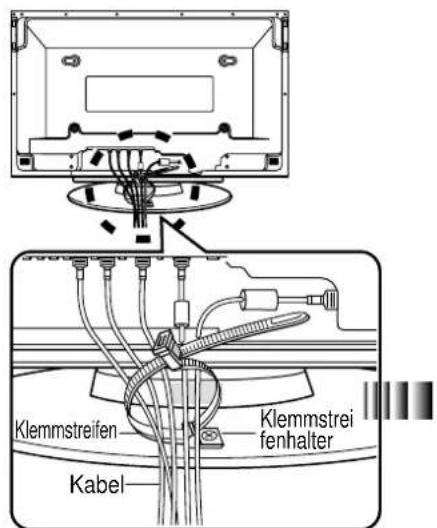

Hinweise zum Bündeln der Kabel

Alle Kabel an der PDP-Basis mit dem mitgelieferten Klemmstreifen bündeln.

Ansicht der Rückseite

Klemmstreifen Klemmstreifen fenhalter Kabel

* Um eine Belastung des Netzkabels zu vermeiden, sollte sichergestellt werden, dass es ausreichend Spielraum hat und es dann mit den anderen Kabeln mit dem mitgelieferten Klemmstreifen fest gebündelt wird.

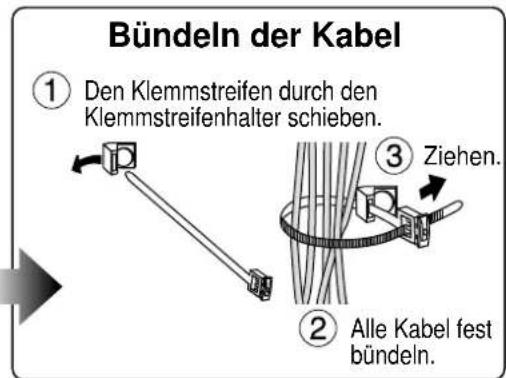

Bündeln der Kabel ① Den Klemmstreifen durch den Klemmstreifenhalter schieben. ② Alle Kabel fest bündeln. ③ Ziehen.

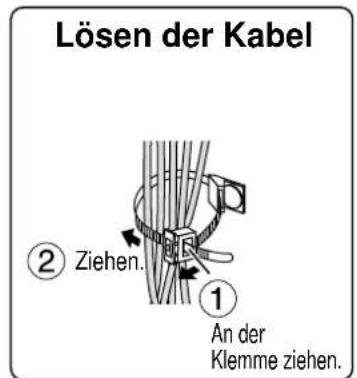

Lösen der Kabel ② Ziehen. ① An der Klemme ziehen.

Die Konsole sichern, um Umkippen zu verhindern

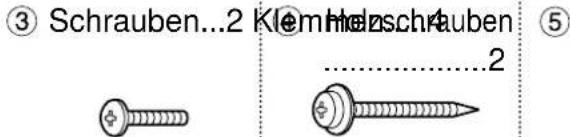

Bauteile für den Zusammenbau

① Metallbänder ....2

③ Schrauben...2 Klemhelschrauben ............2 ⑤

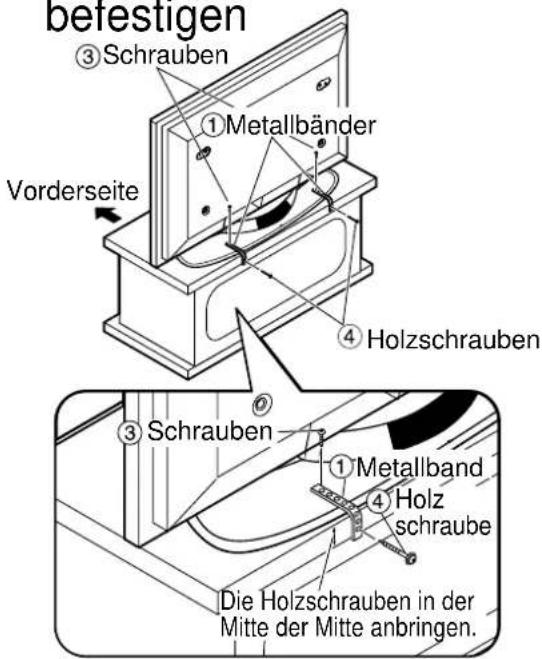

■ Auf einem Fernsehschrank ■ Befestigung an einer Wand

befestigen

befestigen ③ Schrauben ① Metallbänder Vorderseite ④ Holzschrauben ③ Schrauben ① Metallband ④ Holz schraube Die Holzschrauben in der Mitte der Mitte anbringen.

Befestigung an einer Wand

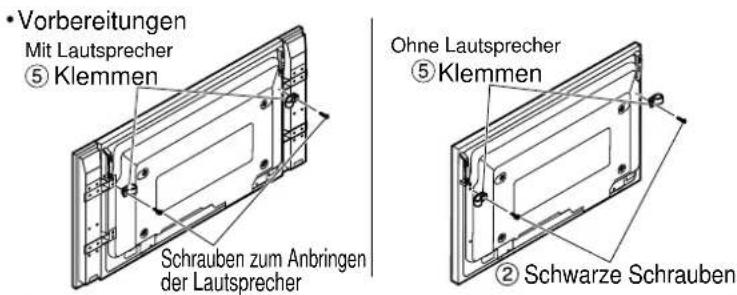

Vorbereitungen Mit Lautsprecher ⑤ Klemmen Schrauben zum Anbringen der Lautsprecher Ohne Lautsprecher ⑤ Klemmen ② Schwarze Schrauben

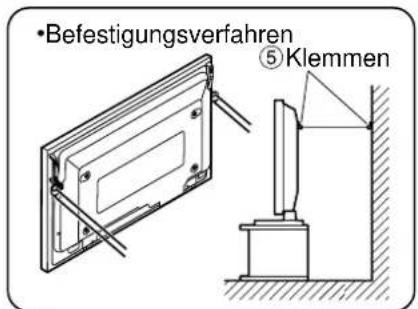

• Befestigungsverfahren ⑤ Klemmen

* An einer Wand, einem Balken oder ähnlichen stabilen Gegenstand unter Verwendung von im Handel erhältlichen Produkten wie Schnur oder Kette von entsprechender Länge sicher anbringen.

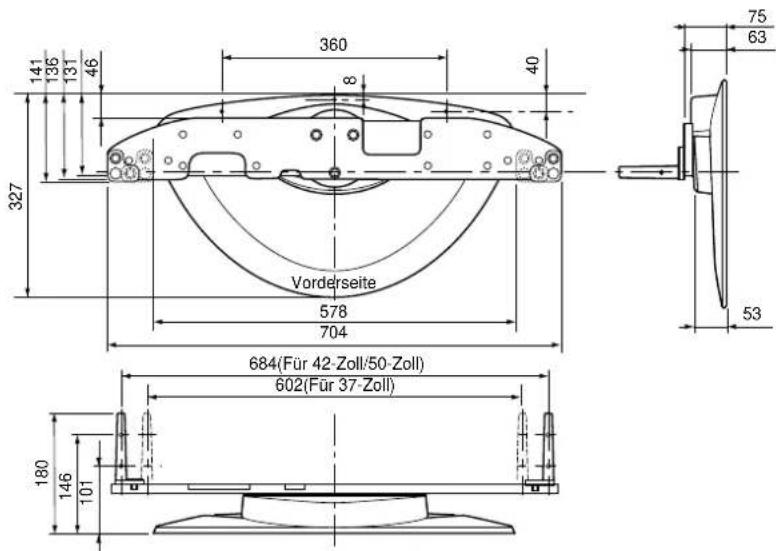

Abmessungen

Einheit: mm

141 136 131 46 327 360 8 40 Vorderseite 578 704 684(Für 42-Zoll/50-Zoll) 602(Für 37-Zoll) 180 146 101 75 63 53
