BRUGSANVISNING TYST10M PANASONIC

1. Koppla anslutningskablarna till skärmen.

Sikkerhed i forbindelse med brug af widescreen-plasmaskærm

ADVARSEL

Montering må udelukkende foretages af en kvalificeret tekniker.

- Hvis soklen ikke er monteret korrekt, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader.

FORSIGTIG

Brug ikke andre skærme end dem, der er nævnt i kataloget.

Det er farligt at kravle eller træde op på soklen. (Især små børn bør informeres om dette.)

- Hvis enheden tipper forover eller bliver beskadiget som følge af forkert brug, kan det medføre personskader.

Brug ikke soklen, hvis den bliver bøjet, får revner eller på anden måde bliver defekt.

- Hvis du bruger en defekt hylde, kan den blive beskadiget yderligere, hvilket kan medføre personskader. Kontakt den forhandler eller forretning, hvor du har købt hylden, så hurtigt som muligt.

Anbring enheden på en stabil, jævn overflade.

- I modsat fald kan enheden tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Undgå at anvende enheden i områder med høj fugtighed.

- Langvarig brug under sådanne forhold kan medføre bøjning eller deformation. Dette kan nedsætte styrken, og enheden kan tippe forover og blive beskadiget, ligesom det kan medføre personskader.

Sørg for, at alle bolte spændes helt fast i forbindelse med montering.

- Hvis man ikke er opmærksom på at boltene spændes ordentlig fast i forbindelse med monteringen, vil soklen ikke være stærk nok til at bære Widescreen-plasmaskærmen. Det kan betyde, at skærmen tipper forover og bliver beskadiget, ligesom der kan ske personskader.

Brug de medfølgende sikkerhedsbeslag til at sikre Widescreen-plasmaskærmen.

- I tilfælde af rystelser eller hvis børn kravler op på hylden, mens Widescreen-plasmaskærmen er monteret, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader.

Der skal to personer til at montere og afmontere skærmen.

- Hvis der ikke er to personer til stede ved dette arbejde, er der risiko for at tabe skærmen, hvilket kan medføre personskader.

- Hold en afstand på mindst 100 mm i toppen, til venstre og højre, mindst 60 mm i bunden og mindst 70 mm på bagsiden.

Oplysninger vedrørende håndtering

1) Hvis plasmaskærmen placeres direkte i sollys eller ved siden af en brændeovn, kan lyset og varmen medføre misfarvning eller deformation.
2) Rengøring

Tør enheden af med en tør klud. Hvis eneheden er meget tilsmudset, kan du bruge en klud, der er vredet op i vand tilsat en smule neutralt rengøringsmiddel. Tør derefter enheden af med en ren klud.

Brug ikke stoffer som f.eks. opløsningsmidler, fortynder eller voks til rengøring, da disse stoffer kan beskadige overfladebehandlingen.

(Hvis du bruger en kemisk imprægneret klud, skal du følge anvisningerne for den pågældende klud.)

3) Sæt ikke tape eller etiketter fast på soklen, da dette kan tilsmudse soklens overflade.

Dele til samling

① Korte skruer .... 4

② Store skruer .... 3

③ Lange skruer ... 4

④ Fod ..... 1

⑤ Base ..... 1

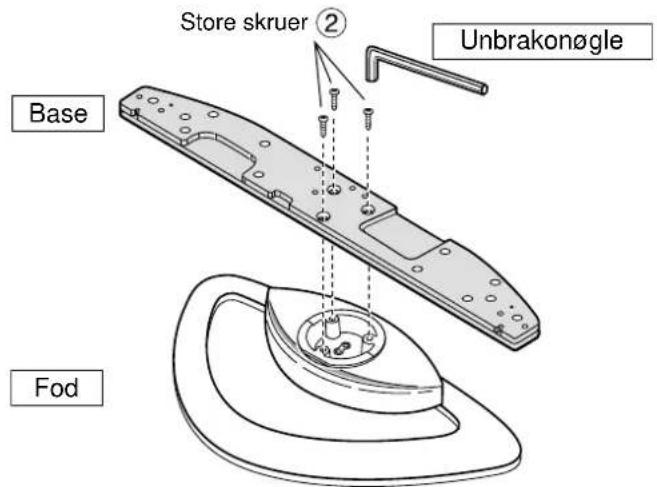

1. Sæt basen på foden

Anvend unbrakonøglen ⑦ til forsvarligt at fastgøre basen til foden med de store skruer ⑧om illustreret i diagrammet til venstre.

Store skruer ② Unbrakonøgle Base Fod

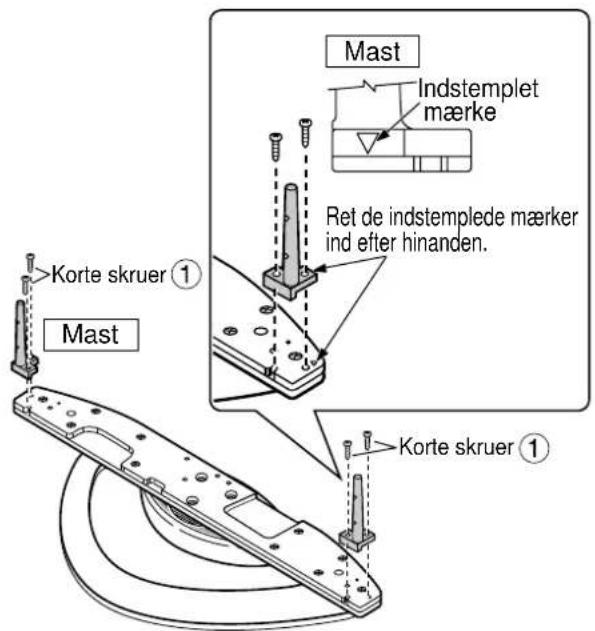

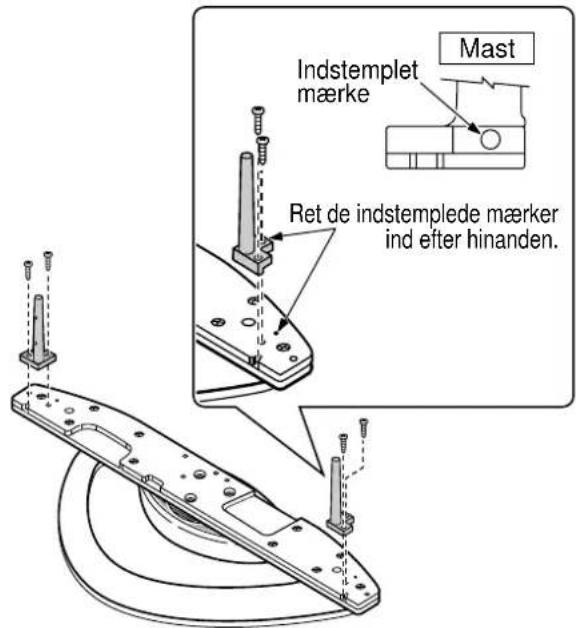

2. Sæt masterne på.

Fastgør omhyggeligt både venstre og højre mast til topoverfladen af basen som vist ovenfor og med anvendelser af korte skruer ①.

For 42-tommer / 50-tommer

Mast Indstemplet mærke Ret de indstemplede mærker ind efter hinanden. Korte skruer ① Mast Korte skruer ①

For 37-tommer

Indstemplet mærke Mast Ret de indstemplede mærker ind efter hinanden.

Sæt skærmkonsollen på

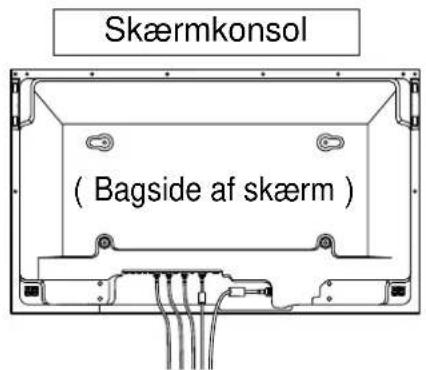

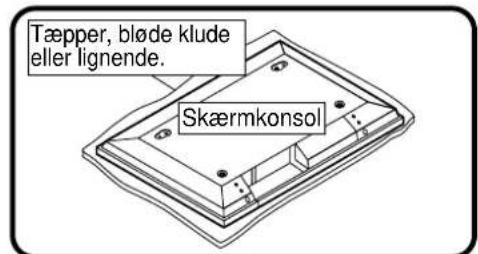

1. Tilslut forbindelseskablerne til skærmen.

Tæpper, bløde klude eller lignende. Skærmkonsol

* Anbring rene tæpper eller lignende på et vandret gulv eller bord, og anbring skærmen vendt nedad oven på dem.

Skærmkonsol (Bagside af skærm)

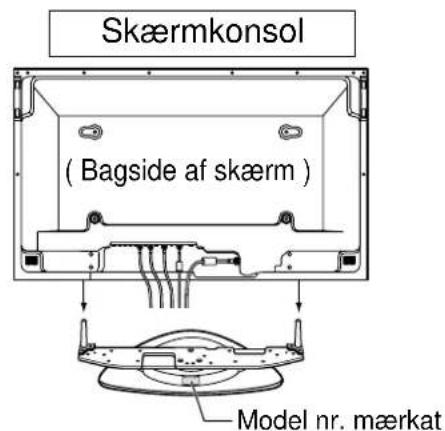

2. Før masterne ind i hullerne i skærmkonsollen.

Skærmkonsol (Bagside af skærm) Model nr. mærkat

Anbring den side af foden med model nr. mærkaten bagud. Skub enheden ind i skærmen, indtil den ikke kan komme længere.

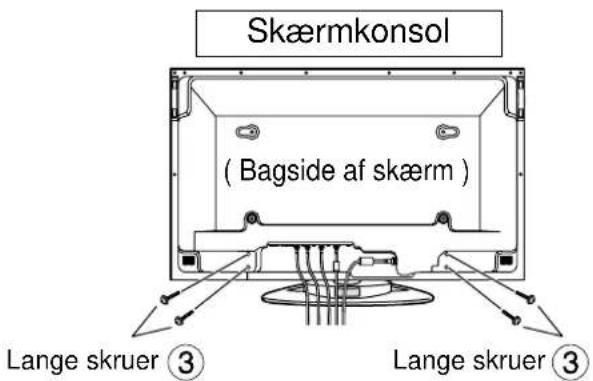

3. Fastgør med skruer

Skærmkonsol (Bagside af skærm) Lange skruer ③ Lange skruer ③

Fastgør omhyggeligt med lange skruer ②. * Udfør arbejdet på en jævn og stabil overflade.

Instruktioner for fastgøringsbånd

Fastgør konsollen, så den ikke tipper

Dele til samling

① Bånd.....2

② Sorte skruer .....2

③ Skruer.....2 Klampreeskruer ⑤

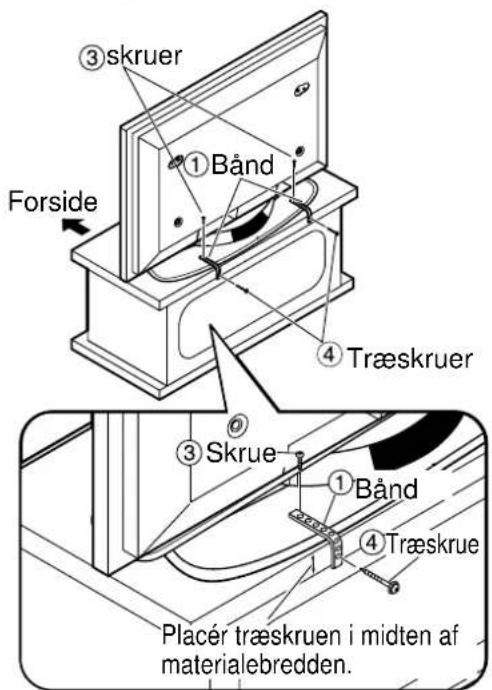

■ Fastgørelse til TV-sokkel ■ Fastgørelse til en væg

③ skruer ① Bånd Forside ④ Træskruer ③ Skrue ① Bånd ④ Træskrue Placér træskruen i midten af materialebredden.

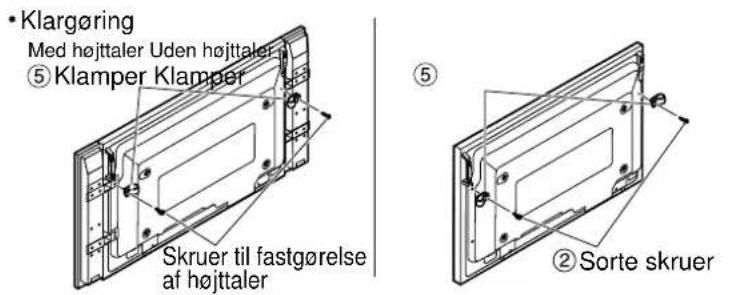

• Klargøring Med højttaler Uden højttaler ⑤ Klamper Klamper Skruer til fastgørelse af højttaler ② Sorte skruer

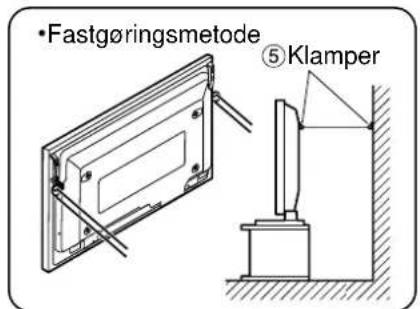

•Fastgøringsmetode ⑤Klamper

* Fastgør omhyggeligt til en en væg, stolpe eller lignende solid struktur ved hjælp af en tilstrækkelig stærk snor eller kæde, der indkøbes særskilt.

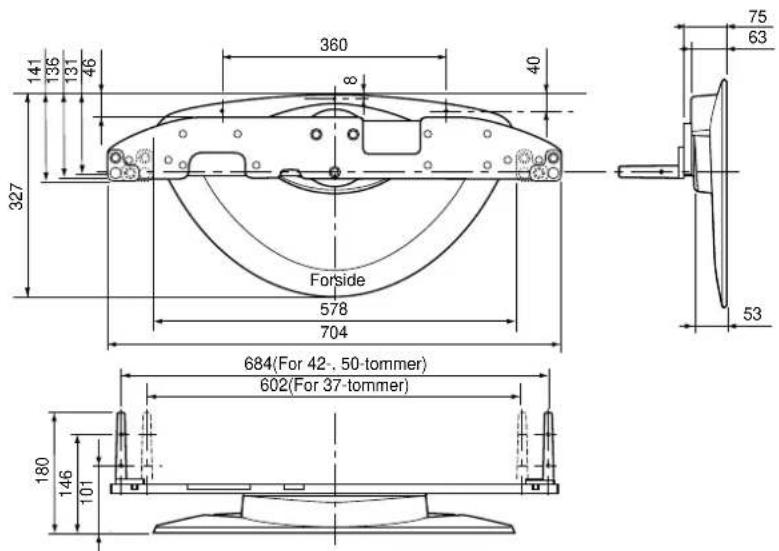

Dimensioner

Enhed: mm

141 135 131 46 327 360 8 40 75 63 Forside 578 704 684(For 42-. 50-tommer) 602(For 37-tommer) 180 146 101
