GEBRUIKSAANWIJZING TYST10M PANASONIC

Voorzorgsmaatregelen bij opstelling

WAARSCHUWING

De installatiewerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.

- Als de vloerstandaard niet correct wordt geïnstalleerd, bestaat de kans dat de Breedbeeld Plasmadisplay Monitor omvalt, hetgeen letsel kan veroorzaken.

OPGELET

Gebruik geen andere displays dan in de catalogus staan aangegeven.

Niet op de vloerstandaard gaan staan of deze als opstapje gebruiken. (Kleine kinderen dienen speciaal op dit punt attent gemaakt te worden.)

- Als het toestel omver valt of door verkeerd gebruik beschadigd wordt, kan dit tot verwondingen leiden.

De vloerstandaard niet gebruiken als deze verbogen, gebarsten of anderszins beschadigd is.

- Als u de vloerstandaard gebruikt wanneer deze beschadigd is, kan deze verder beschadigd raken, hetgeen tot verwondingen kan leiden. Neem zo spoedig mogelijk contact op met uw Panasonic dealer.

Op een stabiele, horizontale ondergrond plaatsen.

- Als dit niet gebeurt, bestaat de kans dat het toestel omver valt en beschadigd wordt, hetgeen tot verwondingen kan leiden.

Niet gebruiken op plaatsen met een hoge vochtigheid.

- Langdurig gebruik onder dergelijke omstandigheden kan kromtrekken en of vervorming veroorzaken. Dit kan tot vermindering van de stevigheid leiden, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot verwondingen kan leiden.

Zorg er voor dat bij het opstellen alle schroeven goed vastgedraaid zijn.

- Als er tijdens de montage niet voldoende op gelet wordt om alle schroeven goed vast te draaien, bestaat de kans dat de vloerstandaard niet stevig genoeg is om de Breedbeeld Plasmadisplay Monitor te dragen, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot verwondingen kan leiden.

Gebruik de bijgeleverde kantelpreventiesteunen om de Breedbeeld Plasmadisplay Monitor vast te zetten.

- In het geval van een aardbeving of wanneer er kinderen op de vloerstandaard klimmen wanneer de Breedbeeld Plasmadisplay Monitor daarop geplaatst is, bestaat de kans dat de Breedbeeld Plasmadisplay Monitor omver valt, hetgeen tot verwondingen kan leiden.

Het installeren en verwijderen van de display dient door twee personen te worden uitgevoerd.

- Als dit niet door twee personen wordt uitgevoerd, bestaat de kans dat de display komt te vallen en verwondingen veroorzaakt.

- Laat een ruimte open van tenminste 10 cm aan de bovenlinker-en rechterzijde, tenminste 6 cm aan de onderzijnde en 7 cm aan de achterzijde.

Aanwijzingen betreffende onderhoud

1) Als de vloerstandaard in direct zonlicht wordt geplaatst of naast een warmte bron, kan door het licht en de hitte verkleuring en/of vervorming ontstaan.
2) Reinigen

Veeg de vloerstandaard schoon met een droge doek. Als de vloerstandaard zeer vuil is, deze met water waaraan een kleine hoeveelheid van een neutraal schoonmaakmiddel is toegevoegd reinigen en vervolgens met een droge doek afvegen.

Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal kunnen aantasten.

(Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.)

3) Bevestig geen plakband of etiketten, aangezien de buitenzijde van de vloerstandaard daardoor onnerstelbaar vuil kan worden.

Montage-onderdelen

① Korte schroeven ..... 4

② Grote schroeven

...... 4

③ Lange schroeven ..... 4

④ Voet ..... 1

⑤ Onderplaat ..... 1

Montage van de standaard

1. Bevestig de onderplaat op de voet.

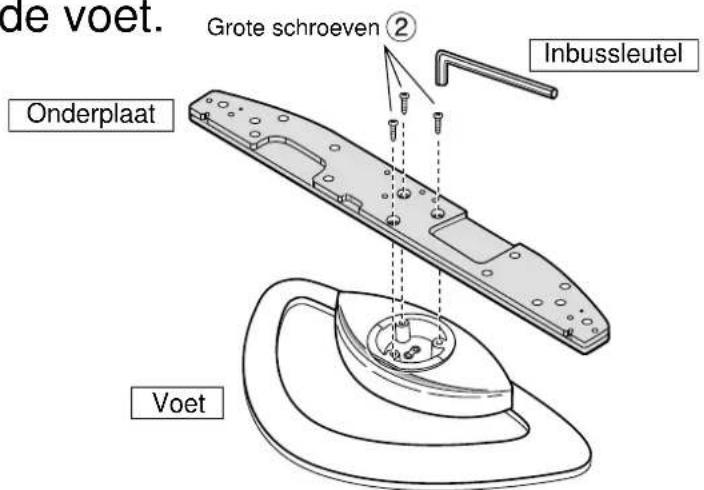

Maak de onderplaat stevig met de grote schroeven ② aan de voet vast met behulp van de inbussleutel ⑦, zoals aangegeven in de afbeelding rechts hiernaast.

de voet. Grote schroeven ② Inbussleutel Onderplaat Voet

2. Bevestig de insteekpennen.

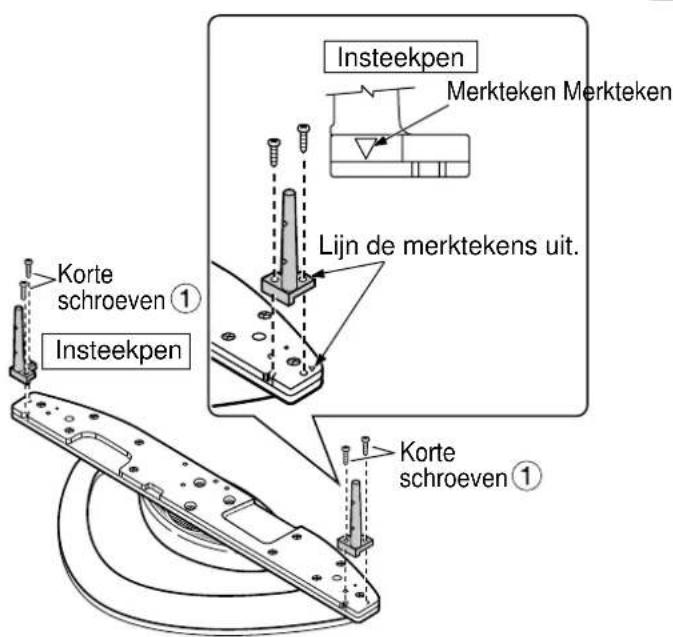

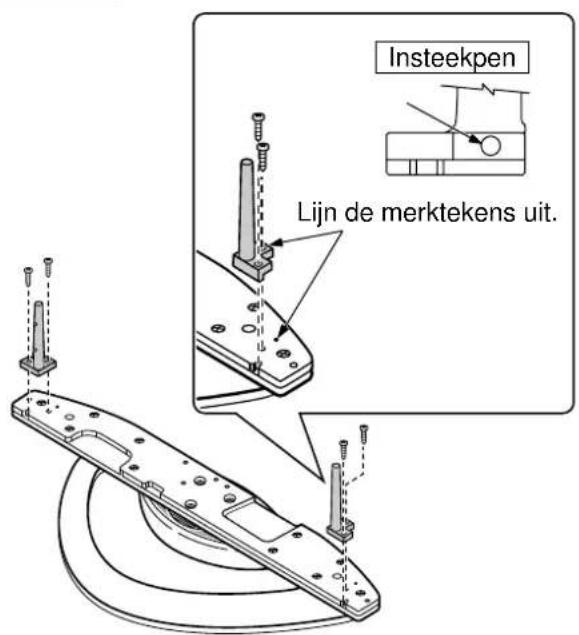

Bevestig de linker en rechter insteekpen stevig met de korte schroeven ① aan de bovenkant van de onderplaat, zoals aangegeven in de bovenstaande afbeelding.

Voor 42-inch/50-inch

Voor 37-inch

Insteekpen Merkteken Merkteken Lijn de merktekens uit. Korte schroeven ① Insteekpen Korte schroeven ①

Insteekpen Lijn de merktekens uit.

Breng het beeldscherm aan

1. Sluit de aansluitkabels op het beeldscherm aan.

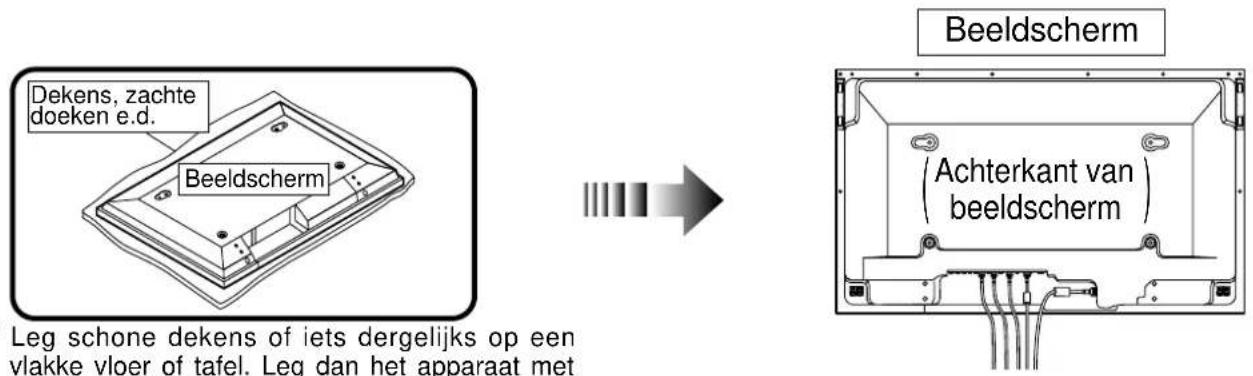

* Leg schone dekens of iets dergelijks op een vlakke vloer of tafel. Leg dan het apparaat met het scherm naar beneden erop neer.

1. Steek de insteekpennen in de gaten van het beeldscherm.

2. Maak de schroeven vast.

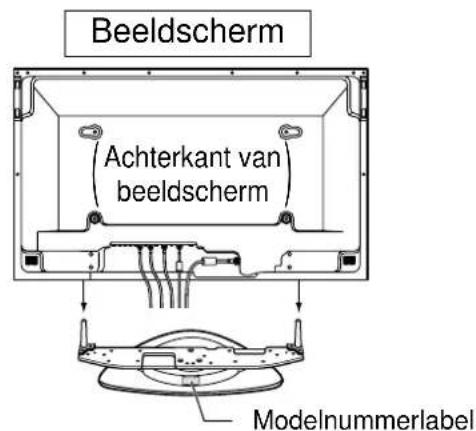

Beeldscherm Achterkant van beeldscherm Modelnummerlabel

Keer de kant van de voet met het modelnummerlabel naar achteren. Druk de pennen volledig in het beeldscherm.

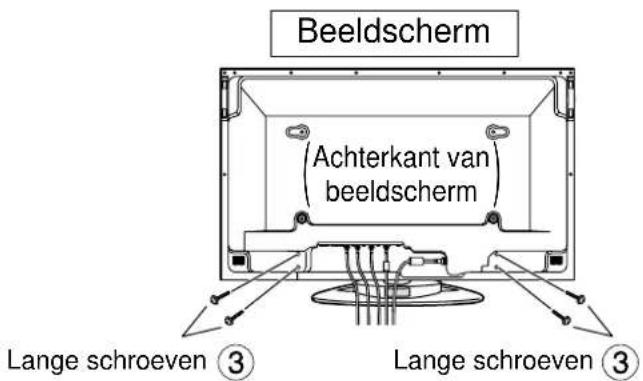

Beeldscherm Achterkant van beeldscherm Lange schroeven ③ Lange schroeven ③

Maak de lange schroeven ③ stevig vast. * Werk op een vlakke en stabiele ondergrond.

Aanwijzingen voor het vastmaken van de kabels

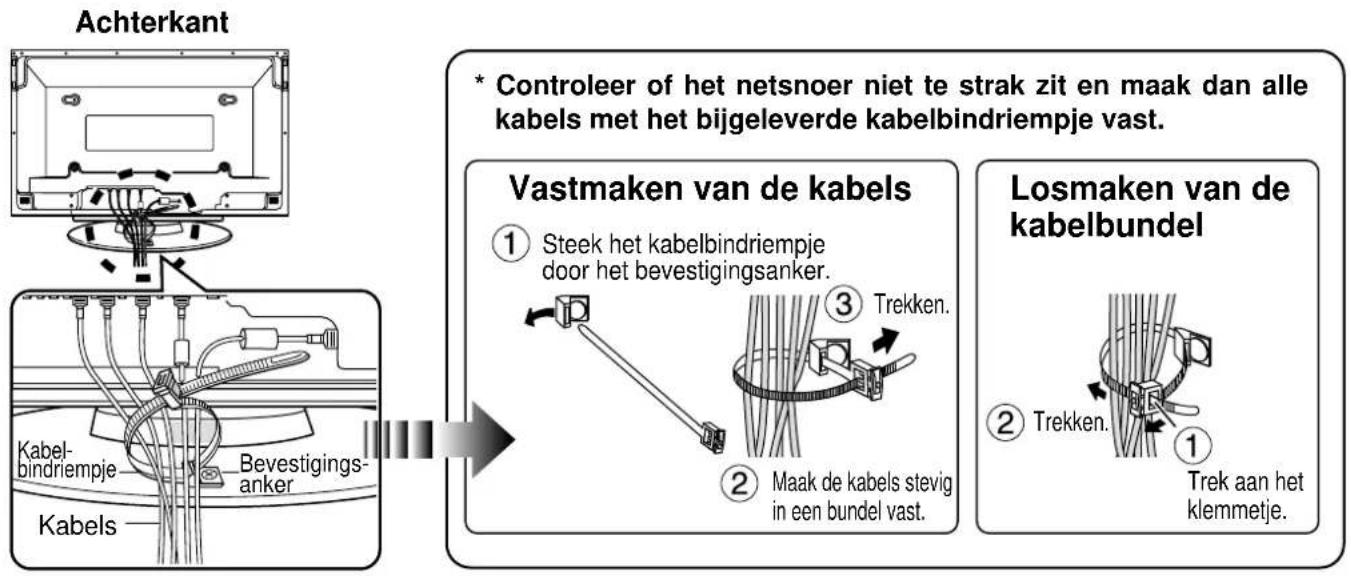

■ Maak alle kabels met het bijgeleverde kabelbindriempje vast aan de PDP-voet.

Vastmaken van het beeldscherm om omvallen te voorkomen

Montage-onderdelen

■ Bevestigen aan een TV-standaard ■ Bevestigen aan een muur

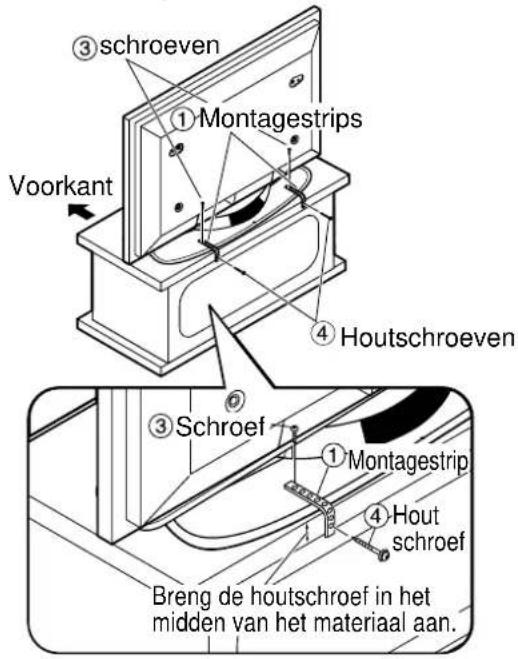

③schroeven ①Montagestrips Voorkant ④Houtschroeven ③Schroef ①Montagestrip ④Hout schroef Breng de houtschroef in het midden van het materiaal aan.

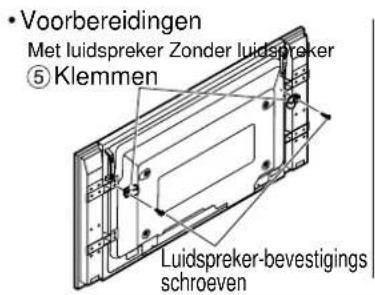

• Voorbereidingen Met luidspreker Zonder luidspreker ⑤ Klemmen Luidspreker-bevestigings schroeven

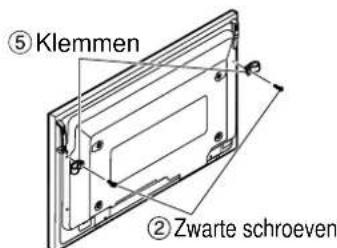

⑤ Klemmen ② Zwarte schroeven

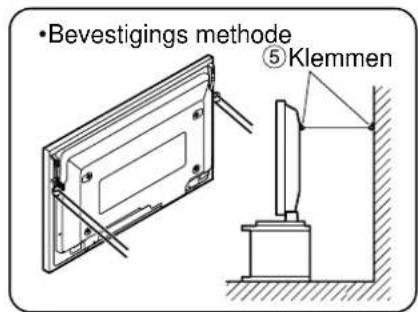

•Bevestigings methode ⑤Klemmen

* Bevestig stevig met los verkrijgbaar montagemateriaal zoals een touw of ketting van voldoende sterkte aan een muur, wand of pilaar.

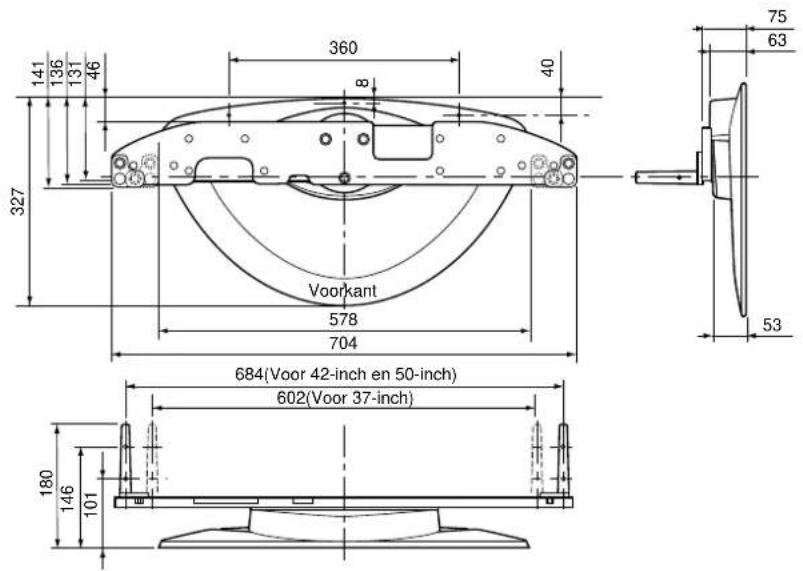

Afmetingen

Eenheid: mm

360 141 136 131 46 327 B 40 75 63 Voorkant 578 704 53 684(Voor 42-inch en 50-inch) 602(Voor 37-inch) 180 146 101
