製品タイプ	プラズマテレビ
画面サイズ	42インチ (106 cm)
解像度	HD Ready (1366 x 768 ピクセル)
技術	プラズマ
寸法（台なし）	約1020 x 660 x 100 mm
重量（台なし）	約25 kg
電源	AC 100-240 V, 50/60 Hz
消費電力	約300 W（最大）
付属品	接続カード機能ラベル、接続カード交換手順書
接続端子	PC INコネクター、AUDIO、SERIAL、TUNER IN
主な機能	相互接続ケーブルによる受信機/チューナーとの接続、遠隔調整
お手入れと清掃	清掃前に電源を抜く；柔らかい乾いた布を使用；研磨剤入りの製品は使用しない
安全上の注意	分解しない；異臭や異音がある場合は電源を抜く；取り扱う前に静電気を放電
部品と修理可能性	指定の修理サービスに連絡；相互接続ケーブル（別売り TY-SCP15C03）

よくある質問 - TY42TM5H PANASONIC

受信機/チューナーを画面に接続するにはどうすれば良いですか？

付属の相互接続ケーブル（3 m）を受信機のDISPLAY OUTコネクターと画面背面のTUNER INコネクターの間に接続します。接続する前に画面の電源がオフになっていることを確認してください。

煙の臭いや異常な音がする場合の対処法は？

すぐに画面の電源を切り、電源コードのプラグをコンセントから抜いてください。修理サービスに連絡してください。

テレビ画面の掃除方法は？

機器の電源を抜いてください。柔らかく乾いた布で画面を拭いてください。化学薬品や研磨剤は使用しないでください。

より長い相互接続ケーブルを使用できますか？

はい、遠隔調整用に15 mの別売り相互接続ケーブル（モデル TY-SCP15C03）が利用可能です。

接続カードにはどのような付属品が含まれていますか？

包装には接続カード機能ラベルと接続カード交換手順書が含まれています。

静電気による損傷を防ぐにはどうすれば良いですか？

機器を取り扱う前に、大きな金属製の物体（例：キャビネット）に触れて静電気を放電してください。

リモコンが動作しない場合の対処法は？

リモコンの電池を確認してください。受信機/チューナーが相互接続ケーブルで画面に正しく接続されていることを確認してください。

この画面にコンピューターを接続できますか？

はい、画面背面のPC INコネクターを使用してください。詳細は画面に付属の取扱説明書を参照してください。

接続カード機能ラベルとは何ですか？

設置されている接続カードを識別するために画面背面に貼付する必要があります。これによりメンテナンスが容易になります。

製品のシリアル番号はどこにありますか？

シリアル番号は通常、テレビ背面のラベルに記載されています。取扱説明書もご確認ください。

使用説明書 TY42TM5H PANASONIC

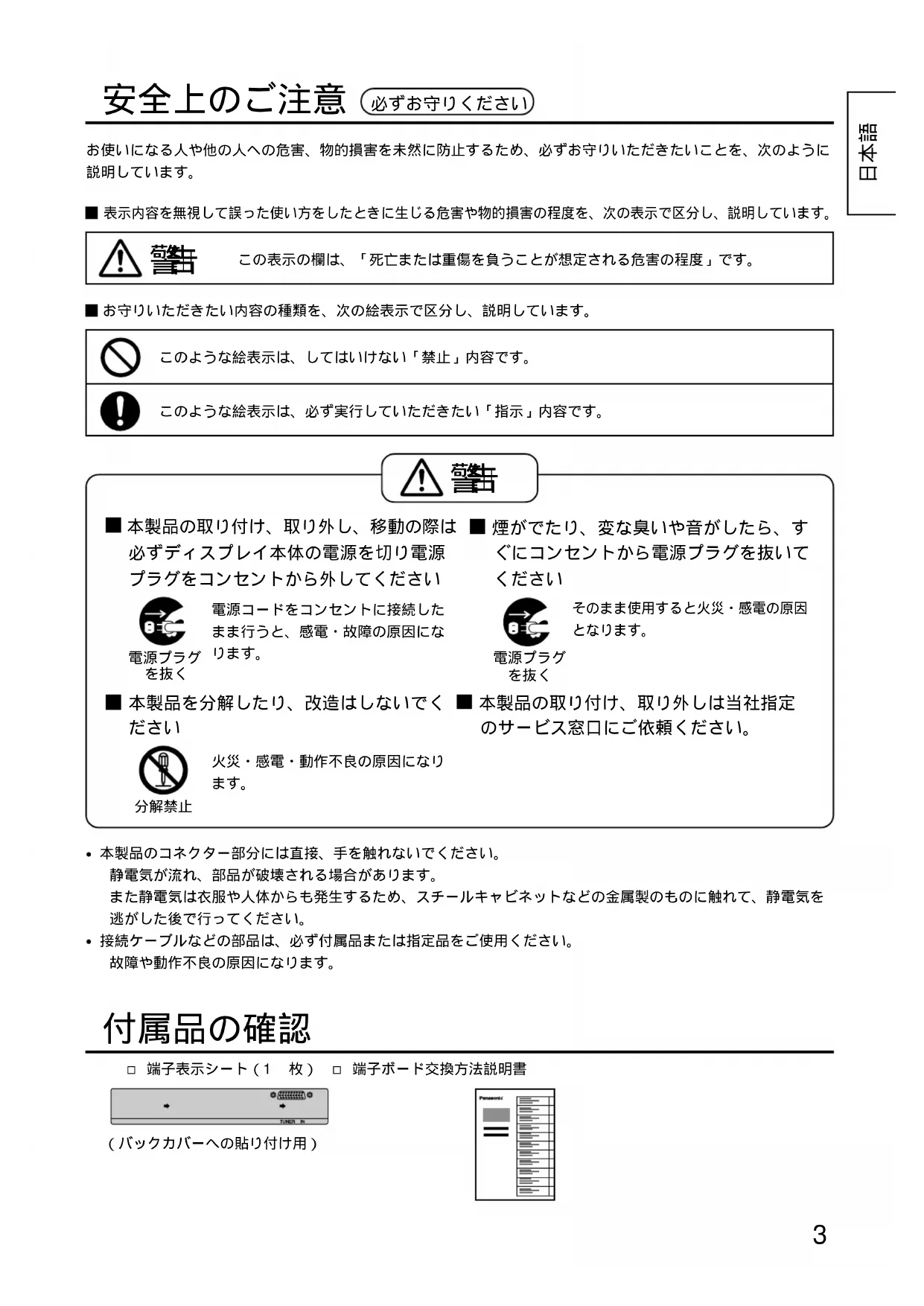

お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。

■ 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で区分し、説明しています。

警告

この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。

■ お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。

このような絵表示は、してはいけない「禁止」内容です。

このような絵表示は、必ず実行していただきたい「指示」内容です。

警告

■ 本製品の取り付け、取り外し、移動の際は必ずディスプレイ本体の電源を切り電源プラグをコンセントから外してください

電源プラグ を抜く

電源コードをコンセントに接続したまま行うと、感電・故障の原因になります。

■ 煙がでたり、変な臭いや音がしたら、すぐにコンセントから電源プラグを抜いてください

そのまま使用すると火災・感電の原因となります。

電源プラグ を抜く

■ 本製品を分解したり、改造はしないでください

分解禁止

■ 本製品の取り付け、取り外しは当社指定のサービス窓口にご依頼ください。

- 本製品のコネクター部分には直接、手を触れないでください。

静電気が流れ、部品が破壊される場合があります。

また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を逃がした後で行ってください。

- 接続ケーブルなどの部品は、必ず付属品または指定品をご使用ください。

故障や動作不良の原因になります。

付属品の確認

□ 端子表示シート（1 枚） □ 端子ボード交換方法説明書

(バックカバーへの貼り付け用)

本書は、本製品を当社製プラズマディスプレイ（別売）に取り付け、チューナー（別売）と組み合わせて使用する場合の取り扱いについて説明しています。

接続

■ チューナー端子の接続例

専用チューナー（別売）

チューナー接続時は、PC IN 端子は使用できません。チューナー本体の端子をご使用ください。

専用チューナー接続時は、チューナー側の仕様内容に従い設定調整を行います。操作はチューナーに同梱の取扱説明書をご覧ください。

保証とアフターサービス（よくお読みください）

修理・お取り扱い・お手入れなどのご相談は……

まず、お買い上げの販売店へお申し付けください。

1. 保証書（別添付）

お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りください。よくお読みのあと、保存してください。

2. 保証期間

お買い上げ日から本機は 1 年間。

3. 修理を依頼されるとき

お買い上げの販売店へご連絡ください。

- 保証期間中は

保証書の規定に従って出張修理をさせていただきます。

- 保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。ただし、チューナー端子ボードの補修用性能部品の最低保有期間は、製造打ち切り後8年です。

注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。

● 修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。

技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検などの作業にかかる費用です。

部品代は、修理に使用した部品および補助材料代です。

出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費用です。

修理を依頼されるときご連絡いただきたい内容
ご氏名
ご住所	付近の見取図、目印など。
電話番号	呼び出しでもけっこうです。
製品名・品番お買い上げ日	お手もとの保証書をご覧ください。
故障または異常の内容	詳しくお願いします。
訪問ご希望日

別売品のご紹介

接続ケーブル

TY-SCP15C03

ディスプレイ部とチューナー部を離して設置し、操作する場合の 15 m のケーブルです。

松下電器産業株式会社 PDP 事業グループ

〒 569-1194 大阪府高槻市幸町 1 番 1 号 (0726)82 - 6647

© Matsushita Electric Industrial Co., Ltd. (松下電器産業株式会社) 2002
