使用説明書 SDME96D SONY

TFT LCD カラー コンピューター ディスプレイ

取扱説明書

お買い上げいただきありがとうございます。

警告

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書と別冊の「安全のために」、および「クイックセットアップガイド」をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

SDM-E76A/SDM-E96A SDM-E76D/SDM-E96D

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラブB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。 取扱説明書に従って正しい取り扱いをして下さい。

当社は国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムの基準に適合していると判断します。

本製品は社団法人電子情報技術産業協会が定めた「表示装置の静電気および低周波電磁界」に関するガイドラインに適合しております。

• MacinはApple Computer, Inc.の米国およびその他の国における登録商標です。
• Wind タイズ 米国 Microsoft Corporation の米国およびその他の国における登録商標です。
• VESAとDDC™は、Video Electronics Standards Associationの商標です。
• Adobe、AcrobatはAdobe Systems Incorporated（アドビシステムズ社）の商標です。
• ENERGY STAR®マークは、米国環境保護局の商標です。
• この取扱説明書に表記されている上記以外の製品名は、それぞれの会社の商標または登録商標です。
• この取扱説明書では、「®」と「™」については一部表記を省略しています。

使用上のご注意 4

各部の名前とはたらき 5

接続と設定 6

手順1：スタンドを使う 6

手順2：コンピュータにつなぐ……7

手順3：電源コードをつなぐ 7

手順4：コード類をまとめる 7

手順5：電源を入れる 8

ディスプレイの向きを変える 8

入力を切り換えるには (NPUT ボタン)

(SDM-E76D/SDM-E96Dのみ) 9

調整する....10

メニュー操作のしかた 10

バックライトの明るさを調整する（バックライト輝度）……11

コントラストを調整する

(コントラスト) 12

ブライトネス（画面の黒レベル）を調整する（ブライトネス）.. 12

画像を調整する（画調整）

(アナログRGB信号のみ)....12

色温度を調整する（色温度）……14

ガンマ設定を変更する（ガンマ）……14

シャープネスを調整する（シャープネス）……14

メニューの表示位置を変える（メニュー位置）……15

自動で入力を切り換える（自動入力センサー）

(SDM-E76D/SDM-E96Dのみ)....15

メニュー言語を変える (LANGUAGE)....15

その他の調整をする……15

機能解說....17

省電力機能（パワーセーブ機能）……17

自動画質調整機能（アナロノRGB信号のみ）……17

故障かな？と思ったら……18

表示メッセージについて 18

本機の症状と対処のしかた……19

保証書とアフターサービス……21

保証書 21

アフターサービスについて……21

主な仕様....22

付属の電源コードをお使いください。別売りの電源コードをお使いになる場合は、下図のプラグ形状例を参考にしてください。

安全のため、電源コードにはアース線がついています。電源コンセントにプラグを差し込む前に、必ずアース接続を行ってください。電源コードを抜くときは、先にプラグを抜いてからアース線をはずしてください。

プラグ形状例
アース線

AC100 V用

アースキャップ及びケーブルキャップは幼児の手の届かないところへ保管する

注意

お子様が誤って飲むと、窒息死する恐れがあります。

万一誤って飲み込まれた場合は、ただちに医者に相談してください。

特に小さいお子様にはご注意ください。

使用・設置場所について

次のような場所での使用・設置はおやめください。

- 異常に高温になる場所

炎天下や夏場の窓を閉め切った自動車内はとくに高温になり、放置すると変形したり、故障したりすることがあります。

- 直射日光のあたる場所、熱器具の近くなど、温度の高い場所

変形したり、故障したりすることがあります。

• 振動の多い場所
• 強力な磁気のある場所
• 砂地、砂浜などの砂ぼこりの多い場所

海辺や砂地、あるいは砂ぼこりが起こる場所などでは、砂がかからないようにしてください。故障の原因になるばかりか、修理できなくなることがあります。

本機は平らな机などの上に置いてください。また机などの端に置いたり、本機の一部が机などからはみ出していると、落下して破損したり、けがをしたりすることがあります。

液晶画面について

• 液晶画面を太陽に向けたままにすると、液晶画面を傷めてしまいます。窓際や室外に置くときなどはご注意ください。

• 液晶画面を強く押したり、ひっかいたり、上にものを置いたりしないでください。画面にムラが出たり、液晶パネルの故障の原因になります。

• 寒い所でご使用になると、画像が尾を引いて見えたり、画面が暗く見えたりすることがありますが、故障ではありません。温度が上がると元に戻ります。

• 静止画を継続的に表示した場合、残像を生じることがありますが、時間の経過とともに元に戻ります。
• 使用中に画面やキャビネットがあたたかくなることがありますが、故障ではありません。

液晶ディスプレイパネルについて

本機の液晶ディスプレイパネルは非常に精密度の高い技術でつくられていますが、黒い点が現れたり、赤と青、緑の点が消えないことがあります。また、見る角度によってすじ状の色むらや明るさのムラが見える場合があります。

これらは、液晶ディスプレイの構造によるもので、故障ではありません。

これらの点をご了承のうえ、本機をお使いください。

お手入れについて

• お手入れをする前に、必ず電源プラグをコンセントから抜いてください。
• 液晶の画面は特殊加工がされていますので、なるべく画面にふれないようにしてください。また画面の汚れをふきとるときは、乾いた柔らかい布でふきとってください。
• アルコール、シンナー、ベンジンなどは使わないでください。変質したり、塗装がはげたりすることがあります。
• 化学ぞうきんをご使用の際は、その注意書きに従ってください。
• 殺虫剤のような揮発性のものをかけたり、ゴムやビニール製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。

搬送するときは

• 本機を運ぶときは、本機に接続されているケーブル等をすべてはずし、ディスプレイを両手でしっかりと持ってください。落としたりするとけがや故障の原因となることがあります。
• 修理や引っ越しなどで本機を運ぶ場合は、お買い上げ時に本機が入っていた箱と、クッション材を使ってください。

壁やマウントアームに取り付けるときは

本機を壁やマウントアームに取り付けて使用する場合は、必ず専門の業者にご相談ください。

廃棄するときは

• 一般の廃棄物と一緒にしないでください。
  ごみ廃棄場で処分されるごみの中にディスプレイを捨てないでください。
• 本機の蛍光管の中には水銀が含まれています。廃棄の際は、地方自治体の条例または規則に従ってください。

使用済みディスプレイの回収について

リサイクル

このマークが表示されているソニー製品は、新たな料金負担無しでソニーが回収し、再資源化いたします。

詳細はソニーのホームページ

http://www.sony.co.jp/pcrecycle/

をご参照ください。

使用済みコンピュータの回収についてのお問い合わせ

ソニーパソコンリサイクル受付センター

電話番号：0570)000-369(全国どこからでも市内通話

料でご利用いただけます。)

携帯電話やPHSでのご利用は：03)3447-9100

受付時間:10:00\~17:00(土・日・祝日および当社指定の

休日を除く)

個人・ご家庭のお客様へ

個人・ご家庭でご使用になりましたディスプレイを廃棄する場合は、http://www.sony.co.jp/SonyInfo/

pcrecycle/personal/kateikei.htmlより、家庭系再資源化のページをご覧ください。

事業者のお客様へ

事業で（あるいは、事業者が）ご使用になりましたディスプレイを廃棄する場合は、http://www.sony.co.jp/

SonyInfo/pcrecycle/business/jigyoukei.htmlより、事業系再資源化のページをご覧ください。

各部の名前とはたらき

使いかたについてのくわしい説明は（）内のページをご覧ください。

(電源) スイッチおよび各操作ボタンは、前面右下に配置されています。

ディスプレイ前面

SONY OK/INPUT MENU 4 3 2 1

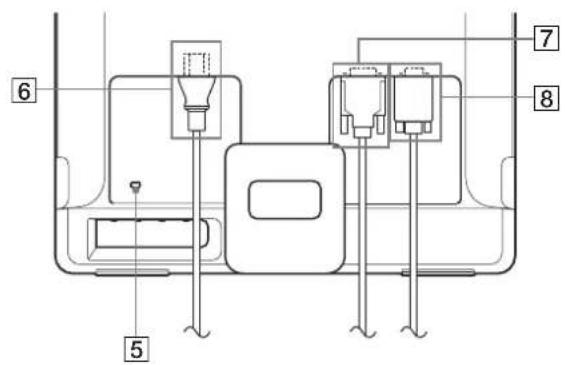

ディスプレイ後面

①(電源) スイッチとランプ8 (17ページ)

①（電源）スイッチを押して、ディスプレイの電源を入切します。

電源が入るとランプが緑色に点灯します。

省電力状態のときは、オレンジ色に点灯します。

押して、ディスプレイの電源を入切します。

② MENU(メニュー) ボタン10、11ページ)

メニュー画面を出すときまたは、終了するときに押します。

また、8秒以上押したままにすると、DDC/CIの設定を切り換えることができます。

③↓/↑ ボタン (11ページ)

メニュー項目を選んだり、調整したりするときに使います。

4 OKボタン (1ページ)

メニュー画面で選択/調整した項目を決定するときに押します。

INPUT(入力切換) ボタン(9ページ)

(SDM-E76D/SDM-E96Dのみ)

本機に入力される信号を切り換えて、見たいコンピュータを選びます。

5盗難防止用ロック

キーケーブルロックなど、市販の盗難防止用ケーブルをつなぐことができます。

盗難防止用ケーブルについての連絡先は、日本ポラデジタル（株）営業部です。

6 電源入力端子 (7ページ)

付属の電源コードをつなぎます。

7 INPUT1用DVI-D入力端子（デジタルRGB）

(7ページ) SDM-E76D/SDM-E96Dのみ)

DVI Rev.1.0準拠のデジタルRGB信号を入力します。

⑧ INPUT2用HD15(RGB) 入力端子（アナログ RGB)(7ページ)

アナログRGBの映像信号 Q.7 Vp-p、正極性）と同期信号を入力します。

接続と設定

本機をお使いになる前に、下記のものがそろっていることをご確認ください。

• 液晶ディスプレイ
• 電源コード
• HD15-HD15ビデオ信号ケーブル（アナログRGB）
• D V I ヒデオ信号ケーブル（デジタルRGB）(SDM-E76D/SDM-E96Dのみ)
• コードストラップ
• C D - R Q\Windows/Macintosh ユーティリティ/取扱説明書など)
• 保証書
• クイックセットアップガイド
• 安全のために
• ソニーご相談窓口のご案内

手順1: スタンドを使う

■ 付属のスタンドを使う

スタンドを開く。

お買い上げ時には、スタンドは折りたたまれています。スタンドを開いてから、ディスプレイを立ててください。スタンドが開かれていないと、ディスプレイが倒れることがあります。

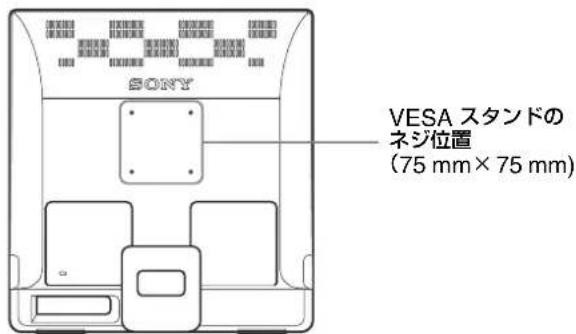

■ VESA スタンドを使う

市販のVESAスタンドやマウンティングアームを使うときは、VESA対応のネジを使って取り付けてください。

SONY VESA スタンドの ネジ位置 (75 mm × 75 mm)

ディスプレイは、付属のスタンドを付けたままでも取りはずしても使用できます。

手順2: コンピュータにつなぐ

本機とコンピュータの電源を切った状態でつないでください。

ご注意

• ビデオ信号ケーブルのピンに、直接手を触れないでください。
• ビデオ信号ケーブルのピンが曲がることを防ぐため HD15端子の向きをご確認ください。

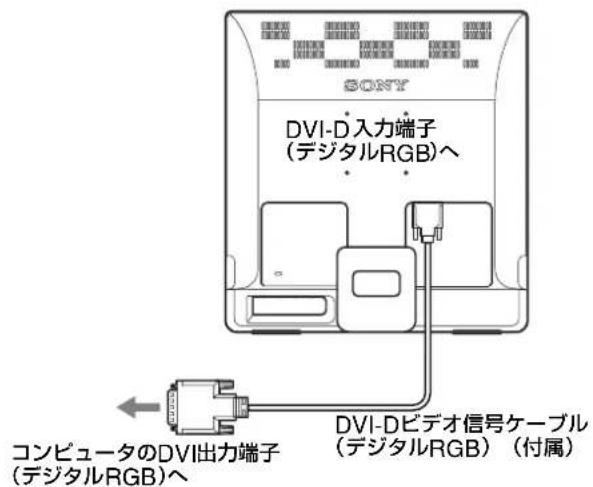

■ DVI出力端子（デジタルRGB）のあるコンピュー

夕をつなぐ

(SDM-E76D/SDM-E96Dのみ)

コンピュータを本機のDVI-D入力端子（デジタルRGB）に、付属のDVI-Dビデオ信号ケーブル（デジタルRGB）でつなぐ。

SONY DVI-D入力端子 (デジタルRGB)へ コンピュータのDVI出力端子 (デジタルRGB)へ DVI-Dビデオ信号ケーブル (デジタルRGB) (付属)

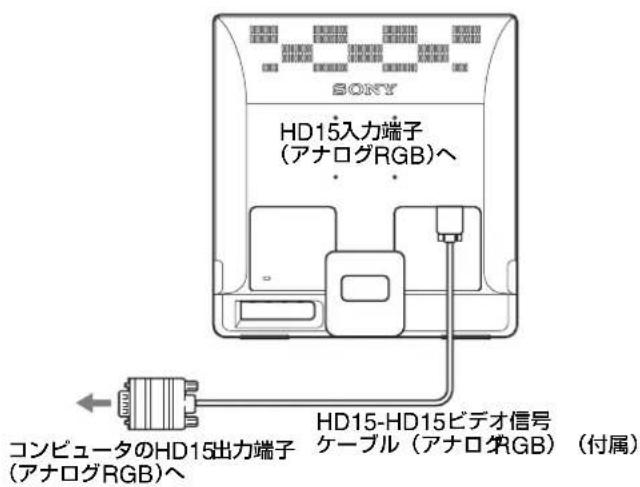

■ HD15出力端子（アナログRGB）のあるコン

ピュータをつなぐ

コンピュータを本機のHD15入力端子（アナログRGB）に、付属のHD15-HD15ビデオ入力信号ケーブル（アナログGB）でつなぐ。

SONY HD15入力端子 (アナログRGB)へ コンピュータのHD15出力端子 (アナログRGB)へ HD15-HD15ビデオ信号 ケーブル（アナログGB）（付属）

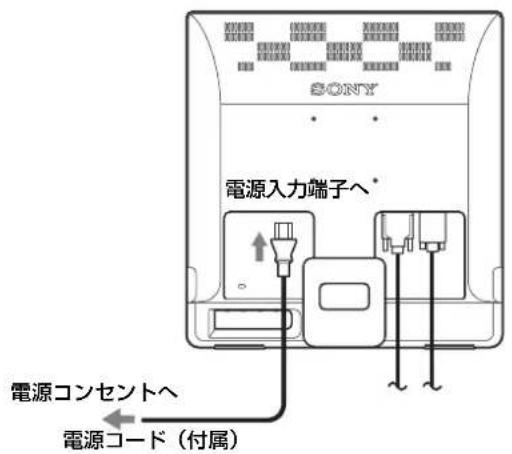

手順3：電源コードをつなぐ

本機とコンピュータの電源を切った状態でつないでください。本機に電源コードをつないでから、電源コンセントへ差し込みます。

SONY 電源入力端子へ* 電源コンセントへ 電源コード（付属）

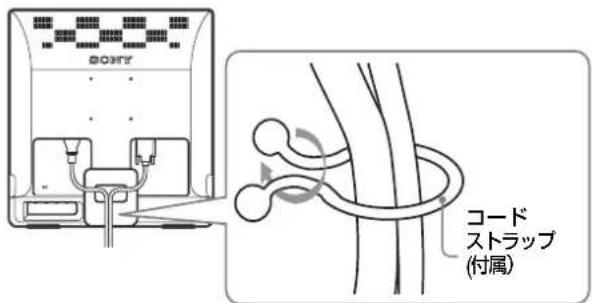

手順4：コード類をまとめる

コード類を束ねる。

付属のコードストラップを使って、コード類をまとめてください。

BOMY コード ストラップ (付属)

後面イラストはSDM-E76Dを使っていますが、それ以外の機種でも同じようにしてください。

手順5: 電源を入れる

① 電源スイッチを押す。

本機の①（電源）ランプが緑色に点灯します。

これで、本機を使用できる状態になりました。必要に応じて、10ページからの設定や調整などを行ってください。

本機の電源を入れても画面に画像が出ないときは

• ビデオ信号ケーブルなどが正しく接続されているか確認する。
• 「NO INPUT SIGNAL」と表示されているとき

コンピュータが省電力状態になっている。キーボードのキーのどれかを押してみるか、マウスを動かしてみる。

- 「CABLE DISCONNECTED」と表示されているとき

ビデオ信号ケーブルが正しく接続されているか確認する。

- 「OUT OF RANGE」と表示されているとき

本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか確認する。

画像が出たら、コンピュータで以下の範囲に設定する。

	アナログRGB	デジタルRGB(SDM-E76D/SDM-E96Dのみ)
水平周波数	28~80 kHz 28	~64 kHz
垂直周波数	56~75 Hz	60 Hz
解像度	1280 × 1024以下	1280 × 1024以下

くわしくは、「本機の症状と対処のしかた」(19ページ)をご覧ください。

モニタ用のドライバは不要です

本機はプラグ&プレイ機能 (DDC) を搭載しており Windowsのプラグ&プレイ機能によりモニタの情報が自動的に認識されます。このため、モニタ用の特別なドライバは通常不要です。本機とコンピュータをはじめて起動したとき、設定用のウィザードが表示される場合は、その手順に従ってください。プラ&プレイモニタが自動的に選ばれて、使用できる状態になります。

これで自動的に垂直周波数は60 Hzになります。

本機ではちらつきは目立ちませんので、このままの垂直周波数でお使いいただけます。垂直周波数を上げる必要はありません。

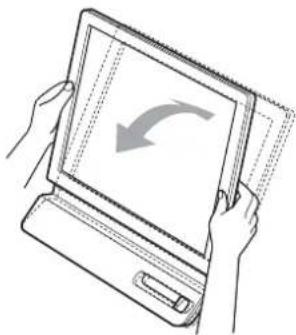

ディスプレイの向きを変える

本機にはディスプレイスタンドがついているので、下図の範囲で画面の向きを変えられます。

約5° ~ 25°

画面両側の下部を持ち、画面の向きを調整してください。

ディスプレイをより快適にお使いいただくために

本機の画面は、お使いになる方に合わせて見やすい角度に調整できるように設計されています。

お使いになる机や椅子の高さに合わせて、画面が反射しない角度に調整してお使いください。

ご注意

画面の向きを調整するときは、ぶつけたり、ディスプレイが机から落ちたりしないようにご注意ください。

入力を切り換えるには

(INPUT ボタン)

(SDM-E76D/SDM-E96Dのみ)

INPUT ボタンを押す。

押すたびに、下表のように入力が切り換わります。

OK / INPUT

画面表示(左上に約5秒表示)	以下につないだ入力に切り換わります。
入力1:DVI-D INPUT1	用DVI-D入力端子(デジタルRGB)
入力2:HD15 INPUT2	用HD15入力端子(アナログRGB)

調整する

調整を始める前に

本機とコンピュータを接続し、両方の電源を入れてください。電源を入れて30分以上経過してから調整すると、最適な調整ができます。

メニューを使って、いろいろな調整や設定ができます。

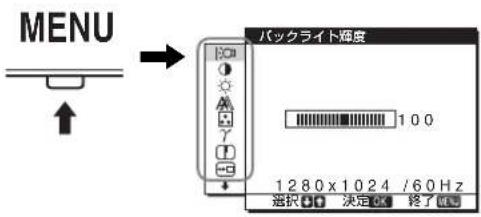

メニュー操作のしかた

MENUボタンを押して、メニュー画面を出します。

MENUボタンの使いかたは、次のページをご覧ください。

MENU バックライト頻度 100 1280x1024 /60Hz 選択 決定 OK 轉了

↓/↑ボタンとOKボタンで、上のイラストにあるマークを選ぶと、以下の1～10のメニューが出ます。9と10のマークは、↓を押し続けると表示されます。↓/↑ボタンとOKボタンの使いかたは、次のページをご覧ください。

①バックライト輝度 |:0 (11ページ)

画面が明るすぎると感じるときに調整して、画面を見やすくします。

バックライト速度 100 1280x1024 /60Hz 選択OK 決定OK 終了OK

②コントラスト ① (12ページ)

画像の明暗の差（コントラスト）を調整します。

コントラスト 100 1280x1024 / 60Hz 選択 OK 決定 OK 終了 OK

③ ブライトネス (12ページ)

画像の明るさ（黒レベル）を調整します。

ブライトネス 1 0 0 1280x1024 /60Hz 選択●● 決定OK 終了MEN

4画調整 A (12ページ)

画像の鮮明さ（フェーズピッチ）や位置（水垂直位置）を調整します。

画調整 オート調整 フェーズ ピッチ 水平位置 垂直位置 1280x1024 /60Hz 選択OK 決定OK 終了MEN

⑤色温度 ☐ (14ページ)

画像の白色の度合いを調整します。sRGB」に設定しているとき、「コントラスト」、「ブライトネス」「ガンマ」の調整はできません。

色温度 9300K ■6500K sRGB ユーザー 调整 1280x1024 /60Hz 選択○○ 決定 OK 终了WIND

6ガンマ γ (14ページ)

画像の色合いを、オリジナル画像の色合いに近付けられます。

ガンマ ■ガンマ1 ガンマ2 ガンマ3 1280x1024 / 60Hz 選択●●定 持続 ● OK

⑦シャープネス ① (14ページ)

エッジ強調など、鮮鋭度の調整をします。

シャープネス 5 1280x1024/60Hz 選択●○定 終OK MEN

⑧メニュー位置 (15ページ)

メニュー画面に隠れた部分を見るときなどに、メニューの表示位置を変えられます。

メニュー位置 1280x1024 /60Hz 選択 + - 汞定 OK 终了MND

9自動入力センサー

(15ページ) SDM-E76D/SDM-E96Dのみ)

入力端子への入力信号があるかを自動的に検知し、省電力状態になる前に、入力を自動的に切り換えることができます。

自動入力センサー ■オン オフ 1280x1024 /60Hz 選択 OK 決定OK 終了個間

10 LANGUAGE

(15ページ)

本機のメニュー、メッセージなどの表示言語を変更できます。

LANGUAGE NEDERLANDS SVENSKA PYCCKINI 日本語 中文 1 280 x 1 024 / 60 Hz 選択 OK 決定 OK 终了 OK

11その他（15ページ）

以下のメニュー項目を設定します。

- リセット

- メニューロック

リセット OK キャンセル 1 280 x 1 0 24 / 60 Hz 選択 OK 決定 OK 終了

■ MENUボタンと↓/↑ボタン、OKボタンの使いかた

1 メニュー画面を出す。

MENUボタンを押して、メニュー画面を出す。

2 調整したいメニューや項目を選ぶ。

↓/↑ ボタンを押して選び、OKボタンを押して決定する。

↓/↑ ボタンを押して調整し、OKボタンを押す。

OKボタンを押すと、調整値が設定されて前の画面に戻ります。

MENUボタン押すと、メニュー画面が消える。

ボタンを押さなくても、調整後、総5秒たつと自動的に消えます。

■ 元の状態に戻す

リセット画面を使います。くわしくは15ページをご覧ください。

■ コンピュータから本機をコントロールするには

MENUボタンを5秒以上押す。

MENUボタンを5秒以上押したままにすると、画面表示が出ます。

さらに3秒後に下表のように設定が切り換わります。

画面表示(しばらく表示)
DDC-CI:ON(お買い上げ時)	コンピュータから本機のコントロールが可能になります。
DDC-CI:OFF	コンピュータから本機のコントロールができなくなります。

ご注意

DDC/CI(Display Data Channel Command Interface) 機能を使用できるパソコンに限ります。

バックライトの明るさを調整する(バックライト輝度)

画面が明るすぎると感じるときに調整して、画面を見やすくします。

1 M E ボタリを押す。

メニュー画面が出ます。

2 ↓/↑ ボタンを押して「|:○（バックライト輝度）を選び、OKボタンを押す。

バックライト輝度画面が出ます。

3 ↓/↑ ボタンを押して、希望の明るさに調整し、OKボタンを押す。

コントラストを調整する (コントラスト)

画像の明暗の差（コントラスト）を調整します。

ご注意

「sRGB」に設定しているとき、「コントラスト」、「ブライトネス」、「ガンマ」の調整はできません。

1 M E ボタリを押す。
メニュー画面が出ます。

2 ↓/↑ ボタンを押して「●(コントラスト)」を選び、OKボタンを押す。

コントラスト画面が出ます。

3 ↓/↑ ボタンを押して、コントラストを調整し、OKボタンを押す。

ブライトネス（画面の黒レベル） を調整する(ブライトネス)

画像の明るさ（黒レベル）を調整します。

ご注意

「sRGB」に設定しているとき、「コントラスト」、「ブライトネス」、「ガンマ」の調整はできません。

1 M E ボタリを押す。
メニュー画面が出ます。

2 ↓/↑ボタンを押して「(ブライトネス)」を選び、OKボタンを押す。

ブライトネス画面が出ます。

3 ↓/↑ ボタンを押して、明るさを調整し、OKボタンを押す。

画像を調整する（画調整） (アナログRGB信号のみ)

■ 自動画質調整機能

本機は、信号を受信したときに、自動的に画像の位置と鮮明さ（フェーズピッチ）を調整して、最適な画像を表示します（17ページ）。

ご注意

• 自動画質調整機能が働いている間は、(電源)スイッチ以外は操作できません。
• 調整中に画像がちらつくことがありますが故障ではありません。調整終了するまでしばらくお待ちください。

自動画質調整機能で完全に調整されていないと感じたときは

現在入力中の信号に合わせて再度自動で調整し直せます（下記のオート調整）。

微調整したいときは

手動で、鮮明さ（フェーパッチ）や位置（水平位置直位置）を調整し直せます。

「オート調整」や「フェーだッチ」、「水平位置直位置」で設定した調整値は記憶されて、同じ信号が入力されると、記憶した調整値になります。

コンピュータをつなぎ換えるなどで入力信号を変えたときには、もう一度調整が必要になることがあります。

■ 現在入力中の信号に合わせて自動で調整し直す（オート調整）

フェーズ、ピッチ、水平位置、垂直位置の設定を、現在入力されている信号に最適な調整値にします。

1 M E ボタサを押す。

メニュー画面が出ます。

2 ↓/↑ボタンを押して、A（画調整）」を選OKボタンを押す。

画調整画面が出ます。

3 ↓/↑ ボタンを押して、「オート調整」を選択Kボタンを押す。

オート調整画面が出ます。

4 ↓/↑ ボタンを押して、「オン」または「オフ」を選び、OK ボタンを押す。

- オン：フェーズ、ピッチ、水平位置、垂直位置の設定を、現在入力されている信号に最適な調整値にして、その調整値を記憶します。

ご注意

ディスプレイ起動時または入力切り換え時に、オート調整が働いて自動的に適正な調整がされます。

- オフ：オート調整は働きません。

ご注意

入力信号が変更されたときに、自動的にオート調整が働きます。

5 ↓/↑ ボタンを押して、ふ」を選びOKボタンを押す。

メニュー画面に戻ります。

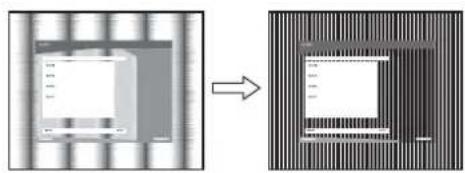

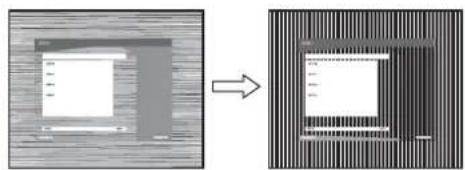

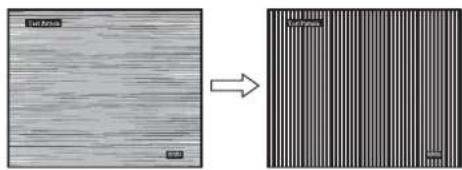

■ 手動で鮮明さと画像の位置を調整し直す

(ピッチ/フェーズ/水平位置/垂直位置)

文字や画像が鮮明でないときに調整します。HD15入力端子（アナログGB）につないでいるときに調整できます。

1 解像度をコンピュータ側で1,280×1,024に設定する。
2 CD-ROMを入れる。

3 CD-ROM を起動する。

Windows の場合

CD-ROMが自動で起動したとき

地域とモデルを選んで、「ディスプレイアジャストメントツール（UTILITY）」をクリックする。

4 [Adjust] をクリックし、現在の解像度（上段）と推奨解像度（下段）を確認し[Next]をクリックする。

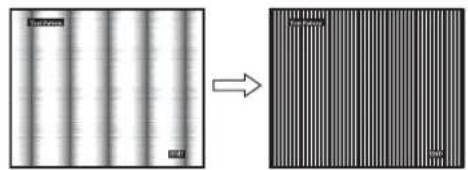

ピッチのテストパターンが出ます。

5 M E ポタナを押す。

メニュー画面が出ます。

6 ↓/↑ボタンを押して A（画調整）を選び、OKボタンを押す。

画調整メニューが出ます。

7 ↓/↑ボタンを押して「ピッチ」を選びKボタンを押す。

ピッチ調整画面が出ます。

8 ↓/↑ボタンで、縦縞がなくなるように調整する。

テストパターンの大きな縦縞がなくなるように調整します。

画面全体にまだ横縞が見られるときは、続いてフェーズ調整を行います。

10 [Next]をクリックする。

フェーズのテストパターンが出ます。

11 ↓/↑ボタンを押して「フェーズ」を選びOKボタンを押す。

フェーズ調整画面が出ます。

12 ↓/↑ボタンで、横縞が最少になるように調整する。

テストパターンの横縞が最少になるように調整します。

15 ↓/↑ボタンを押して、「水平位置」または「垂直位置」を選び、OKボタンを押す。

水平位置画面または垂直位置画面が出ます。

16 ↓/↑ボタンを押して、テストパターンの外周の枠が全部、画面に入るように調整する。

17 [Next]をクリックし、[End]または[終了]をクリックしてテストパターンを消す。

CD-ROMが自動で起動しないとき

1 マイ・コンピュータを開きCD-ROMアイコンを右クリックして「エクスプローラ」か6D-ROMを開く。

2 [Utility] を開いて、[WINDOWS]を選ぶ。

3 [WIN_UTILITY.EXE] を起動する。 テストパターンが出ます。手順へ進みます。

Macintoshの場合

1 CD-ROM を開く。

2 [Utility] を開き、[MAC]を選ぶ。

3 [MAC UTILITY] を開き、 [MAC_CLASSIC_UTILITY]または [MAC_OSX_UTILITY]を起動する。

テストパターンが出ます。手順へ進みます。

4 M E ボタリを押す。

メニュー画面が出ます。

5 ↓/↑ボタンを押して A（画調整）を選び、OKボタンを押す。

画調整メニューが出ます。

6 ↓/↑ボタンを押して「フェーズ」を選びOKボタンを押す。

フェーズ調整画面が出ます。

7 ↓/↑ボタンで、横縞が最少になるように調整する。

テストパターンの横縞が最少になるように調整します。

画面全体にまだ縦縞が見られるときは、続いてピッチ調整を行います。

9 ↓/↑ボタンを押して「ビッチ」を選びOKボタンを押す。

ピッチ調整画面が出ます。

10↓/↑ボタンで、縦編がなくなるように調整する。

テストパターンの大きな縦縞がなくなるように調整します。

12 ↓/↑ボタンを押して、「水平位置」または「垂直位置」を選び、OKボタンを押す。

水平位置画面または垂直位置画面が出ます。

13 ↓/↑ボタンを押して、テストパターンの外周の枠が全部、画面に入るように調整する。

14 画面上の[END]をクリックしてテストパターンを消す。

色温度を調整する（色温度）

画像の白色の度合いを、あらかじめ設定された中から選べます。また、必要に応じて、微調整もできます。

画面の明るさ調整で設定したモードごとに、色温度を設定することができます。

1 M E ボタンを押す。

メニュー画面が出ます。

2 ↓/↑ ボタンを押して、(色温度)」を選択ボタンを押す。

色温度画面が出ます。

3 ↓/↑ ボタンを押して色温度を選び、OKボタンを押す。

9300Kから6500K(お買い上げ時)にすると、青みがかった白色から赤みがかった白色へと変わります。「sRGB」を選ぶとsRGBプロファイルの設定になります。(sRGBは、コンピュータどうしの表示や、出力する色を近づけるためのカラースペースの業界標準のひとつです。)sRGB」を選んだときは、つないでいるコンピュータもsRGBプロファイルの設定にしてください。

ご注意

- コンピュータなどの他の接続機器がsRGBに対応していないときは、sRGB」を選んでもカラー効果はありません。

- 「sRGB」に設定しているとき、「コントラスト」、「ブライトネス」、「ガンマ」の調整はできません。

色温度を微調整するときは（ユーザー調整）

色温度 ユーザー調整 R 128 G 128 B 128 1280x1024/60Hz 選択 決定 結了

1 ↓/↑ ボタンを押して、「調整」を選びKボタンを押す。

ユーザー調整画面が出ます。

2 ↓/↑ ボタンで RJ(Red:赤) またはBII(Blue:青) を選んでOKボタンを押し、↓/↑ボタンで調整した後OKボタンを押す。

「G」(Green: 緑) が基準となってRやBを増減して色温度を変えるため、Gは固定されています。

3 ↓/↑ ボタンを押して、ふ 」 を選びボタンを押す。

新しい調整値が「ユーザー」として設定され、「ユーザー」を選ぶたびに同じ調整値が選ばれます。 メニュー画面に戻ります。

ガンマ設定を変更する(ガンマ)

画像の色合いを、オリジナル画像の色合いに近付けられます。

ご注意

「sRGB」に設定しているとき、「コントラスト」、「ブライトネス」、「ガンマ」の調整はできません。

1 M E ボタンを押す。

メニュー画面が出ます。

2 ↓/↑ ボタンを押して、「γ(ガンマ)」を選び、OKボタンを押す。

ガンマ画面が出ます。

3 ↓/↑ ボタンを押して、希望の設定を選び、OKボタンを押す。

シャープネスを調整する (シャープネス)

エッジ強調など、鮮鋭度の調整をします。

1 M E ボタサを押す。

メニュー画面が出ます。

2 ↓/↑ ボタンを押して、☐（シャープネス）」を選び、OKボタンを押す。

シャープネス画面が出ます。

3 ↓/↑ ボタンを押して、シャープネスを調整し、OKボタンを押す。

メニューの表示位置を変える (メニュー位置)

メニュー画面に隠れた部分を見るときなどに、メニューの表示位置を変えられます。

1 M E ポタシを押す。

メニュー画面が出ます。

2 ↓/↑ボタンを押して、(メニュー位置)」を選び、OKボタンを押す。

メニュー位置画面が出ます。

3 ↓/↑ ボタンを押して希望の位置を選び、OKボタンを押す。

画面上部3か所、画面中央3か所、画面下部3か所があらかじめ設定されています。

自動で入力を切り換える (自動入力センサー)

(SDM-E76D/SDM-E96Dのみ)

自動入力センサーをオンに設定すると、入力端子への入力信号があるかを自動的に検知し、省電力状態になる前に、入力を自動的に切り換えることができます。

1 M E ボタンを押す。

メニュー画面が出ます。

2 ↓/↑ ボタンを押して、→（自動入力センサー）を選び、OKボタンを押す。

自動入力センサー画面が出ます。

3 ↓/↑ ボタンを押して、希望の設定を選び、OKボタンを押す。

- オン：選んでいる入力端子への入力信号がないときや、本体のNPUT(入力切換) ボタンで入力信号がない入力端子を選んだときは、画面に表示メッセージ（18ページ）が出て、他の入力端子への入力信号があるかを自動的に確認し、入力を自動的に切り換えます。

- オフ：入力は自動的に切り換わりません。INPUT(入力切換) ボタンを押して、入力を切り換えてください。

メニュー言語を変える (LANGUAGE)

本機のメニュー、メッセージなどの表示言語を変更できます。

1 M E ボタサを押す。

メニュー画面が出ます。

2 調整したいメニュー項目のマークが出るまで↓ボタンを押し続ける。

3 ↓/↑ ボタンを押して、☐ LANGUAGE)」を選び、OKボタンを押す。

LANGUAGE画面が表示されます。

4 ↓/↑ ボタンを押して、言語を選びOKボタンを押す。

- ENGLISH: 英語

- FRANÇAIS：フランス語

- DEUTSCH：ドイツ語

- ESPAÑOL: スペイン語

- ITALIANO：イタリア語

- NEDERLANDS：オランダ語

- SVENSKA：スウェーデン語

- РУССКИЙ: ロシア語

- 日本語

- 中文：中国語

その他の調整をする

以下のメニュー項目を設定、調整します。

- リセット →←

- メニューロック

1 M E ボタリを押す。

メニュー画面が出ます。

2 調整したいメニュー項目のマークが出るまで↓ボタンを押し続ける。

3 ↓/↑ ボタンを押して、設定、調整したい項目を選び、OKボタンを押す。

各項目は以下のように設定、調整します。

■ お買い上げ時の設定に戻す（リセット）

調整した設定を、お買い上げ時の設定に戻します。

1 ↓/↑ ボタンを押して、「…(リセット)」を選び、OKボタンを押す。

リセット画面が表示されます。

2 ↓/↑ ボタンを押して、希望の設定を選びOKボタンを押す。

- OK: すべての調整値をお買い上げ時の設定に戻します。ただし、☑「(LANGUAGE)」の設定はリセットされません。

- キャンセル：リセットが実行されないまま、メニュー画面に戻ります。

■ 調整値を変えられないようにする（メニューロック）

本機の調整や設定を変えられないように、ボタン操作をロックできます。

1 ↓/↑ ボタンを押して、φₘ（メニューロック）」を選び、OKボタンを押す。

メニューロック画面が出ます。

2 ↓/↑ ボタンを押して、「オン」または「オフ」を選び、OK ボタンを押す。

- オン:①(電源)スイッチ以外の操作は、「○ₙ」マークが出て操作できなくなります。

- オフ:「オン」を解除するときに選びます。「オン」のときもこの操作は行えます。

機能解説

省電力機能（パワーセーブ機能）

本機は、VESA、NUTEKおよびENERGY STARのパワーセービングガイドラインに対応しています。アナログ入力ではDPMS (Display Power Management Standard)、デジタル入力ではDMPM (DVI Digital Monitor Power Management) に対応しているコンピュータやグラフィックボードにつなぐと、操作をしていないときは自動的に次のような省電力状態になります。

本機の状態	消費電力	1(電源)ランプ
通常動作時	38W(最大)(SDM-E76A/SDM-E76D)44W(最大)(SDM-E96A/SDM-E96D)	緑点灯
アクティブオフ*(ディープスリーブ)**	1.0 W(最大)	オレンジ点灯
(電源):切	1.0 W(最大)	消灯

* コンピュータが省電力状態になると、信号が入力されなくなるため、アクティブオフ状態になる前にNO INPUT SIGNALと表示が出ます。紇5秒後、本機も省電力状態になります。

**「ディープスリープ」はEPA(Environmental Protection Agency)の定めた待機時の消費電力抑制状態です。

自動画質調整機能

(アナログRGB信号のみ)

本機は、信号を受信したときに、自動的に画像の位置と鮮明さ（フェーズピッチ）を調整して、最適な画像を表示します。

お買い上げ時に設定されている表示モード

本機には、入力信号に合わせて最適な画質で表示できるように、代表的な表示モードがお買い上げ時に設定されています。信号が表示モードと同じであれば、自動的にあらかじめ設定された最適な調整値で表示されます。

表示モード以外の信号のときは

下記の周波数の間であれば、信号をはじめて受信したときに自動画質調整機能が働いて、きれいな画像を表示します。

水平周波数：28-80 kHz

垂直周波数：56-75 Hz

信号をはじめて受信したときには、画面表示までに通常より時間がかかることがありますが、この調整値は自動的に本機に記憶され、次からは表示モードの信号と同様に動作するようになります。

ご注意（SDM-E76D/SDM-E96Dのみ）

INPUT1用DVI-D入力端子のデジタルRGB信号は、調整不要です。

オート調整を「オフ」に設定しているときに、手動でフェーズやピッチ、画像の位置を調整したときは

入力信号によって自動調整機能だけでは完全に調整できないときは、手動で調整できます12ページ）。手動で調整すると、すべての表示モードにおいて、手動で調整した調整値がユーザーモードとして記憶され、同じ信号が入力されるたびに、その調整値が選ばれるようになります。

ご注意

• 自動画質調整機能が働いている間は、①（電源）スイッチ以外は操作できません。
• 調整中に画像がちらつくことがありますが故障ではありません。調整終了するまでしばらくお待ちください。

故障かな？と思ったら

お買い上げ店などにご相談いただく前に、次の事項をご確認ください。

表示メッセージについて

入力信号が正しくないときは、画面に次のような表示メッセージが出ます。この場合は、次ページの「本機の症状と対処のしかた」（19ページ）をご覧ください。

OUT OF RANGE と表示されている場合

入力信号の周波数が、本機の仕様に合っていません。以下を確認してください。

例

INFORMATION OUTOFRANGE INPUT1:DVI-D xxxx.xkHz/xxxxz

xxx.x kHz / xxx Hz と表示されている場合

水平または垂直周波数が、本機の仕様に合っていません。

数字の部分に現在入力されている信号の水平/垂直周波数が表示されます。

RESOLUTION > 1280×1024と表示されている場合

解像度が、本機の仕様1280×1024）に合っていません。

NO INPUT SIGNAL と表示されている場合

ビデオ入力端子からの入力信号がありません。

例

INFORMATION NOINPUTSIGNAL INPUT1:DVI-D GOTOPOWERSAVE

GO TO POWER SAVE

このメッセージが表示されてから約5秒後に省電力状態に入ります。

CABLE DISCONNECTED と表示されている場合

ビデオ信号ケーブルがはずれています。

例

INFORMATION CABLEDISCONNECTED INPUT1:DVI-D GOTOPOWERSAVE

GO TO POWER SAVE

このメッセージが表示されてから約45秒後に省電力状態に入ります。

本機の症状と対処のしかた

コンピュータなど本機に接続している機器が原因の場合は、接続機器の取扱説明書をご覧ください。

こんなときは 原因と対処のしかた
画像が出ない。
1(電源)ランプが点灯していない。または、2(電源)スイッチを押しても3(電源)ランプが点灯しない。	電源コードをつなぎ直す。
「CABLE DISCONNECTED」という警告表示が出ている。	ビデオ信号ケーブルを正しくつなぐ7ページ)。ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを使う。入力切り換えが正しいか確認する9ページ)。付属品ではないビデオ信号ケーブルを使っていると、省電力状態になる前にCABLE DISCONNECTED」と表示が出ることがあります。故障ではありません。
「NO INPUT SIGNAL」という警告表示が出ている。または、3(電源)ンプがオレンジ色に点灯している。	ビデオ信号ケーブルを正しくつなぐ7ページ)。ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを使う。入力切り換えが正しいか確認する9ページ)。■本機以外(コンピュータなど)が原因の場合コンピュータが省電力状態になっている。キーボードのキーのどれかを押してみるか、マウスを動かしてみる。コンピュータのグラフィックボードが正しくパスロットに差し込まれているか確認する。グラフィックボードのドライバーを最新のものにする。もしくはOSにあったバージョンにする。ノートパソコンをお使いの場合、コンピュータの出力を外部出力にする(コンピュータの外部出力設定についてはお使いのコンピュータのメーカーにお問い合わせください)。コンピュータの電源を入れる。コンピュータを再起動する。
「OUT OF RANGE」という警告表示が出ている。	■本機以外(コンピュータなど)が原因の場合入力信号の周波数が、本機の仕様に合っていない。本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか確認する。画像が出たら、コンピュータで以下の範囲に設定する。水平周波数:28~80 kHz(アナログRGB)、28~64 kHz(デジタルRGB、SDM-E76D/SDM-E96Dのみ)垂直周波数56~75 Hz(アナログRGB)、60 Hz(デジタルRGB、SDM-E76D/SDM-E96Dのみ)解像度:1280 x1024以下セーフモードで起動させ、解像度を設定してから再起動する。セーフモードの起動方法については、OSに依存しますので、お使いのコンピュータのメーカーにお問い合わせください。
Windowsを使用していてディスプレイをつなぎ換えたとき	本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか確認する。画像が出たらWindowsのデバイス選択画面で製造元にSONYを選び、本機の型名を選ぶ。本機の型名が表示されないときは、「ブラグドプレイ」を選ぶ。
Macintoshとつないている。	市販のMacintoshアダブタを使っているときは、Macintoshアダブタとビデオ信号ケーブルを正しくつなぐ。
画像が乱れる、ゆれる、ちらつく。	ピッチとフェーズを調整する12ページ)。離れたところにある他の電源につないでみる。■本機以外(コンピュータなど)が原因の場合コンピュータのグラフィックボードで、本機が正しく設定されているかを確認する。入力信号のグラフィックモード(VESA、Macintosh19"カラーなど)と周波数が、本機で使用できる範囲かを確認する。ただし本機で使用できる範囲でも、グラフィックボードによっては同期パルス幅が合わないため、きれいに画像を映せないことがあります。コンピュータのリフレッシュレート(垂直周波数)を、最適な画面になるように設定する。
画像がくっきりしていない。	コントラストやブライトネスを調整する(12ページ)。ピッチとフェーズを調整する(12ページ)。■本機以外(コンピュータなど)が原因の場合コンピュータで解像度を 1280 × 1024 に設定する。
画像が二重、三重になる。	ビデオ信号ケーブルの延長コードやインプットセレクタの使用をやめる。接続ケーブルを端子にしっかりと差し込む。
画像の位置がずれている、または画像の大きさが正しくない。	ピッチとフェーズを調整する(12ページ)。画像の位置を調整する(12ページ)。入力信号やグラフィックボードによっては、画像が画面全体に広がらないことがあります。
画像が小さい。 ■本機以外(コンピュータなど)が原因の場合コンピュータで解像度を 1280 × 1024 に設定する。
画像が暗い。	ブライトネスを調整する(12ページ)。バックライトを調整する(11ページ)。電源を入れたあと、画面が明るくなるまでしばらく時間がかかります。
画面に波模様や縦縞が出る	ピッチとフェーズを調整する(12ページ)。
色むらがある。	ピッチとフェーズを調整する(12ページ)。
白色が白く見えない。	色温度を調整する(14ページ)。
本機のボタンが働かない。(○マークが画面に出る)	メニューロック機能が「オン」になっている。「オフ」にする(16ページ)。
しばらくすると、ディスプレイの電源が切れてしまう。	■本機以外(コンピュータなど)が原因の場合コンピュータの省電力設定をオフにする。
メニュー画面上の解像度表示が正しくない。	グラフィックボードの設定によっては、メニュー画面上の解像度表示とコンピュータでの設定が一致しないことがあります。

故障のときは、お買い上げ店またはソニーサービス窓口にご連絡ください。また、お問い合わせのときは次のことをお知らせください。

• 型名:SDM-E76A/SDM-E76D/SDM-E96A/SDM-E96D
• 製造番号：
• 故障の状態：できるだけくわしく
• 購入年月日：
• 接続しているコンピュータ、およびグラフィックボードの仕様と名称：

保証書とアフターサービス

保証書

• この製品は保証書が添付されていますので、お買い上げの際、お買い上げ店でお受け取りください。
• 所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。
• 保証期間は、お買い上げ日より3年間です。

アフターサービスについて

調子が悪いときはまずチェックを

▶ 「故障かな？と思ったら」の項を参考にして、故障かどうかをお調べください。

それでも具合が悪いときはサービス窓口へ

▶ お買い上げ店、または添付の「ソニーご相談窓口のご案内」にある、お近くのソニーサービス窓口にご相談ください。

保証期間中の修理は

▶ 保証書の記載内容に基づいて修理させていただきます。 くわしくは保証書をご覧ください。

保証期間経過後の修理は

◆ 修理によって機能が維持できる場合は、ご要望により有料で修理させていただきます。

部品の保有期間について

当社では、コンピュータディスプレイの補修用性能部品（製品の機能を維持するために必要な部品）を、製造打ち切り後8年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。

保有期間が経過した後も、故障箇所によっては、修理可能の場合がありますので、お買い上げ店か、サービス窓口にご相談ください。

ご相談になるときは次のことをお知らせください。

型名: SDM-E76A/SDM-E96A/SDM-E76D/SDM-E96D

製造番号：

故障の状態：できるだけくわしく

購入年月日：

お買い上げ店TEL.

お近くのサービスステーションTEL.

LCDパネル	a-Si TFT アクティブマトリックス画面サイズ:17インチ 43 cm)
入力信号フォーマット
	RGB動作周波数*
	水平 28~80 kHz(アナログRGB)
	垂直 56~75 Hz(アナログRGB)
解像度 水平:最大	1280ドット
	垂直:最大024ライン
入力信号レベル	RGB信号:0.7 Vp-p、75 Ω、正極性同期信号:TTLレベル、2.2 kΩ、極性自由(水平/垂直分離)
電源電圧 使用電源:
	AC100~240 V/50-60 Hz、1.0 A(最大)
動作温度	5~35°C
最大外形寸法(幡高さ/奥行き)
	ディスプレイ 5°):約382×403.2×193.2 mm
質量	約4.5 kg
プラグ&プレイ機能	DDC2B
同梱品	6ページをご覧ください。

SDM-E96A

LCDパネル	a-Si TFT アクティブマトリックス画面サイズ:19インチ 48 cm)
入力信号フォーマット
	RGB動作周波数*
	水平:28~80 kHz(アナログRGB)
	垂直:56~75 Hz(アナログRGB)
解像度 水平:最大	1280ドット
	垂直:最大1024ライン
入力信号レベル	RGB信号:0.7 Vp-p、75 Ω、正極性同期信号:TTLレベル、2.2 kΩ、極性自由(水平/垂直分離)
電源電圧 使用電源:
	AC100~240 V/50-60 Hz、1.0 A(最大)
動作温度	5~35°C
最大外形寸法(幡高さ/奥行き)
	ディスプレイ 6°):約420×433.1×193.2mm
質量	約5.5kg
プラグ&プレイ機能	DDC2B
同梱品	6ページをご覧ください。

* 推奨周波数タイミング

- 水平同期幅率：水平周波数のタイミングの合計の

4.8%以上、または0.8μsのどちらか大きい方

- 水平ブランキング幅:2.5 μs以上

- 垂直ブランキング幅 :450 μs以上

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

SDM-E76D

LCDパネル

a-Si TFT アクティブマトリックス画面サイズ:17インチ (43 cm)

入力信号フォーマット

RGB動作周波数*

水平 28~80 kHz(アナログRGB)

28~64 kHz(デジタルRGB)

垂直 56~75 Hz(アナログRGB)

60 Hz(デジタルRGB)

解像度 水平: 最 大 1280ドット

垂直:最大024ライン

RGB信号:0.7 Vp-p、75 Ω、正極性

同期信号:TTLレベル、2.2 kΩ、極性自由(水平/垂直分離)

デジタルRGB(DVI)信号:TMDS(Single link)

電源電圧 使用電源：

AC 100~240 V/50-60 Hz、1.0 A(最大)

動作溫度 5\~35°C

最大外形寸法（幡高さ/奥行き）

ディスプレイ 5°):約382×403.2×193.2 mm

質量 約4.5 kg

プラグ&プレイ機能 DDC2B

同梱品	6ページをご覧ください。

SDM-E96D

LCDパネル

a-Si TFT アクティブマトリックス画面サイズ:19インチ 48 cm)

入力信号フォーマット

RGB動作周波数*

水平 28~80 kHz(アナログRGB)

28~64 kHz(デジタルRGB)

垂直 56~75 Hz(アナログRGB)

60 Hz(デジタルRGB)

解像度 水平: 最 大 1280ドット

垂直: 最 大024ライン

入力信号レベル

RGB信号:0.7 Vp-p、75 、正極性同期信号:TTLレベル、2.2 k 、極性自由(水平/垂直分離)デジタルRGB (DVI) 信号:TMDS(Single link)

電源電圧 使用電源：

AC100~240 V/50-60 Hz、1.0 A(最大)

動作溫度 5\~35℃

最大外形寸法（幡高さ/奥行き）

ディスプレイ 5°):約420×433.1×193.2 mm

質量 約5.5kg

プラグ&プレイ機能 DDC2B

同梱品	6ページをご覧ください。

* 推奨周波数タイミング

• 水平同期幅率：水平周波数のタイミングの合計の4.8%以上、または0.8μsのどちらか大きい方

- 水平ブランキング幅: 2.5 μs以上

- 垂直ブランキング幅:450μs以上

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

TCO'03 Eco-document

LANGUAGE NEDERLANDS SVENSKA РУССКИЙ 日本語 中文 1 2 8 0 x 1 0 2 4 / 6 0 Hz OK EXIT

11 Overige menu's

(pagina 14)

垂直频率：56-75 Hz （模拟 RGB）

分辨率 水平：最大 1280 点

垂直：最大 1024 线

输入信号电平 模拟 RGB 视频信号

0.7 Vp-p, 75 Ω, 正极

同步信号

TTL 电平，2.2 kΩ，

正极或负极

(独立水平和垂直)

电源要求 100-240 V, 50-60 Hz.

最大电流 1.0 A

操作温度 5-35 ℃

尺寸（宽 / 高 / 深）

显示器（5°）：

垂直频率：56-75 Hz （模拟 RGB）

分辨率 水平：最大 1280 点

垂直：最大 1024 线

输入信号电平 模拟 RGB 视频信号

0.7 Vp-p, 75 Ω, 正极

同步信号

TTL 电平，2.2 kΩ，

正极或负极

(独立水平和垂直)

电源要求 100-240 V, 50-60 Hz,

最大电流 1.0 A

操作温度 5-35 ℃

尺寸（宽 / 高 / 深）

显示器（5°）：

约 420× 433.1 × 193.2 mm

(16^5/8 × 17^1/8 × 7^5/8 英

小）

垂直频率：56-75 Hz （模拟 RGB）

60 Hz (数字 RGB)

分辨率 水平：最大 1280 点

垂直：最大 1024 线

输入信号电平 模拟 RGB 视频信号

0.7 Vp-p, 75 Ω, 正极

同步信号

TTL 电平，2.2 kΩ，

正极或负极

(独立水平和垂直)

数字 RGB (DVI) 信号: TMDS

(单独链接)

电源要求 100-240 V, 50-60 Hz.

最大电流 1.0 A

操作温度 5-35 ℃

尺寸（宽 / 高 / 深）

显示器（5°）：

约 382 × 403.2 × 193.2 mm

(15^1/8 × 15^7/8 × 7^5/8 英

寸)

垂直频率：56-75 Hz （模拟 RGB）

60 Hz (数字 RGB)

分辨率 水平：最大 1280 点

垂直：最大 1024 线

输入信号电平 模拟 RGB 视频信号

0.7 Vp-p, 75 Ω, 正极

同步信号

TTL 电平，2.2 kΩ，

正极或负极

(独立水平和垂直)

数字 RGB (DVI) 信号: TMDS

(单独链接)

电源要求 100-240 V, 50-60 Hz.

最大电流 1.0 A

操作温度 5-35 ℃

尺寸（宽 / 高 / 深）

显示器（5°）：

约 420 × 433.1 × 193.2 ~mm

(16^5/8 × 17^1/8 × 7^5/8 英寸)

- 中文: k i t a j s k o

Dodatne nastavitve
