NÁVOD K OBSLUZE SDME96D SONY

Bezpečnostní opatření 4

Díly a ovládací prvky....5

Instalace ....6

Instalace 1: Použijte podstavec....6

Instalace 2: Připojte displej k počítači....6

Instalace 3: Připojte napájecí kabel....7

Instalace 4: Zajistěte kabely .....7

Instalace 5: Zapněte monitor a počítač. 7

Nastavení náklonu 8

Výběr vstupního signálu (tlačítko INPUT)

(Pouze SDM-E76D/SDM-E96D) 8

Nastavení monitoru....9

Ovládání nabídky 9

Nastavení podsvícení (BACKLIGHT)....10

Nastavení kontrastu (CONTRAST) 10

Nastavení úrovně černé v obrazu (BRIGHTNESS) ..... 11

Nastavení ostrosti a vystředění obrazu (SCREEN)

(pouze u analogového signálu RGB) 11

Nastavení teploty barev (COLOR)....13

Změna nastavení gama korekce (GAMMA) 13

Nastavení ostrosti (SHARPNESS)....13

Změna polohy nabídek (MENU POSITION) 13

Automatická změna vstupu (INPUT SENSING)

(Pouze SDM-E76D/SDM-E96D)....14

Výběr jazyka nabídky na obrazovce (LANGUAGE)....14

Další nastavení 14

Technické vlastnosti .....15

Úsporný režim....15

Funkce automatické úpravy kvality obrazu

(pouze u analogového signálu RGB) 15

Odstraňování problémů. 16

Zprávy na obrazovce 16

Příznaky problémů a jejich odstranění ..... 17

Technické údaje....19

• Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích.
- Windows ^® je registrovaná ochranná známka společnosti Microsoft Corporation ve Spojených státech amerických a v dalších zemích.
- VESA a DDC ^™ jsou ochranné známky sdružení Video Electronics Standards Association.
- ENERGY STAR ^ je registrovaná známka v USA.
- Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated.
- Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
- Značky,™“ a „®“ nejsou navíc uváděny v této příručce ve všech případech.

Bezpečnostní opatření

Upozornění týkající se napájení

- Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Položte tuto jednotku na rovnou plochu. Nepokládejte to na nestejnoměrný povrch jako například na roh stolu. Pokud část jednotky povrch přesahuje, jednotka může spadnout nebo způsobit škodu či zranění.

Zacházení s LCD displejem

• LCD displej neumíst'ujte směrem ke slunci, mohlo by dojít k jeho poškození. Budte opatrní při umíst'ování monitoru v blízkosti okna.
• Na LCD displej netlačte a neškrábejte po něm. Neumíst'ujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám LCD displeje.
• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.
• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.
• LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Informace o LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Na LCD obrazovce se však mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu.

(Efektivní body: více než 99,99%)

Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• LCD obrazovku čistěte pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva LCD obrazovky.
• Skřín monitoru, panel a ovládací prvky čistěte pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se jejího povrchu a ani na ni net'ukejte ostrými nebo drsnými předměty, jako je kuličkové pero nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům, jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo PVC materiály, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy LCD displeje.

Přeprava

• Pokud chcete monitor přemístit, odpojte od monitoru všechny kabely a monitor vždy pevně uchopte občma rukama. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.
• Při přepravě monitoru kvůli opravě nebo odeslání použijte původní lepenkovou krabici a balicí materiál.

Instalace na zed' nebo na závěsné rameno

Pokud chcete obrazovku instalovat na zed nebo na závěsné rameno, konzultujte kvalifikovaný personál.

Likvidace monitoru

• Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.
• Fluorescenční trubice použitá v tomto monitoru obsahuje rtut'. Likvidace monitoru musí být provedena v souladu s předpisy lokálního asanačního orgánu.

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

Vypínač ⏻ (napájení) a ovládací tlačítka jsou vpravo dole na přední části monitoru.

Přední strana displeje

SONY OK/INPUT MENU 4 3 2 1

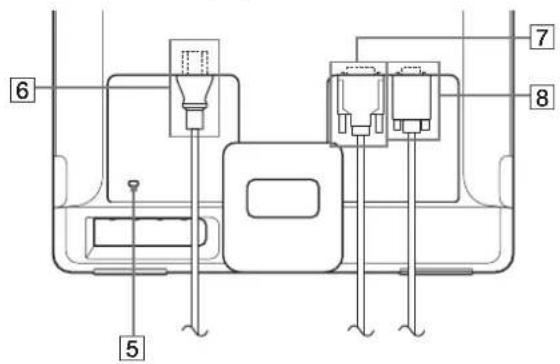

Zadní strana displeje

1 Vypínač ⏻ (napájení) a indikátor (strany 7, 15)

Stisknutím vypínače ⏻ (napájení) displej zapnete nebo vypnete.

Je-li displej zapnutý, indikátor napájení svítí zelenč, a je-li monitor v úsporném režimu, indikátor svítí oranžově.

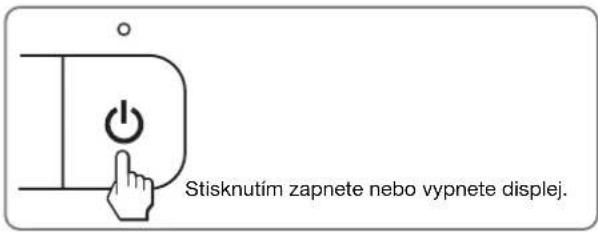

Stisknutím zapnete nebo vypnete displej.

2 Tlačitko MENU (strany 9, 10)

Toto tlačitko zobrazuje nebo zavírá hlavní nabídku. Stisknutím a podržením tohoto tlačitka déle než 8 sekund můžete také zapnout funkci DDC/CI.

3↓/↑ tlačítka (strana 10)

Tato tlačítka slouží jako tlačítka ↓/↑ při výběru položek nabídek a při provádění nastavení.

4 Tlačitko OK (strana 10)

Tímto tlačítkem se vybírá položka nebo potvrzují nastavení v nabídce.

Tlačitko INPUT (strana 8) (Pouze SDM-E76D/SDM-E96D)

Toto tlačitko přepíná vstupní signál videa mezi INPUT1 a INPUT2 tehdy, když jsou dva počítače připojeny k monitoru.

5 Otvor bezpečnostního zámku

Otvor bezpečnostního zámku by měl být používán s bezpečnostním systémem Kensington Micro Saver Security System.

Micro Saver Security System je ochranná známka společnosti Kensington.

6 Konektor střídavého napájení AC IN (strana 7)

Připojte napájecí kabel (dodaný).

⑦ Vstupní konektor DVI-D (digitální signál RGB) pro vstup INPUT1 (strana 6) (Pouze SDM-E76D/SDM-E96D)

Tento konektor slouží pro vstup digitálního videosignálu RGB vyhovujícího normě DVI Rev.1.0.

8 Vstupní konektor HD15 (analogový signál RGB) (strana 6)

Tento konektor slouží pro vstup analogového videosignálu RGB (0,7 Vp-p, pozitivní) a signálu SYNC.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• LCD displej
- Napájecí kabel
- Kabel videosignálu HD15-HD15 (analogový signál RGB)
- Kabel videosignálu DVI-D (digitální signál RGB) (Pouze SDM-E76D/SDM-E96D)
- Pásek na kabely
- Disk CD-ROM (obslužný program pro Windows/Macintosh, Provozní pokyny apod.)
• Záruční list
- Průvodce rychlým nastavením

Instalace 1: Použijte podstavec

■ Použití dodaného podstavce

Podstavec otevřete.

Podstavec je složen dle továrního nastavení. Neumíst'ujte obrazovku vertikálně k podstavci v tomto nastavení, jinak by se mohla obrazovka překotit.

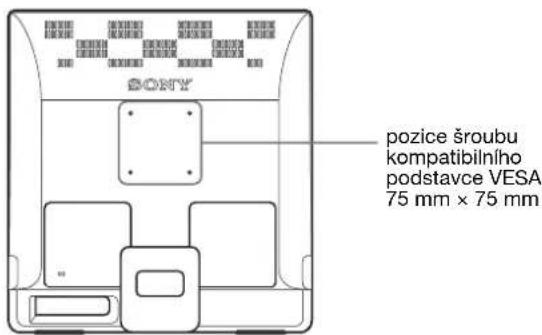

■ Použití kompatibilního podstavce VESA

Při použití kompatibilního závěsného ramene nebo podstavce VESA, které nebyly dodány, použijte pro připevnění kompatibilní šrouby VESA.

POZICE ŠROBU kompatibilního podstavce VESA 75 mm × 75 mm

Displej můžete používat s dodaným podstavcem nebo bez něj.

Instalace 2: Připojte displej k počítači

Monitor i počítač před připojením vypněte.

Poznámky

• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.
• Zkontrolujte orientaci konektoru HD15, predejdete tak ohnutí kolíků konektoru kabelu videosignálu.

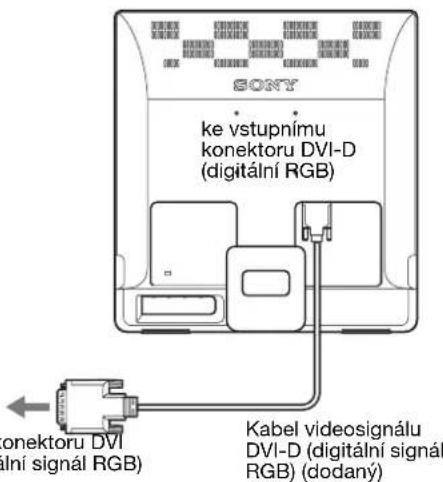

■ Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB) (Pouze SDM-E76D/SDM-E96D)

Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB).

SONY ke vstupnímu konektoru DVI-D (digitální RGB) Kabel videosignálu DVI-D (digitální signál RGB) (dodaný) konektoru DVI ální signál RGB)

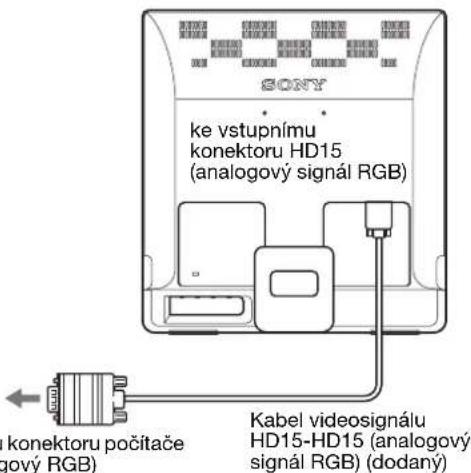

■ Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)

Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru monitoru HD15 (analogový signál RGB).

ke vstupnímu konektoru HD15 (analogový signál RGB) konektoru počítače gový RGB) Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný)

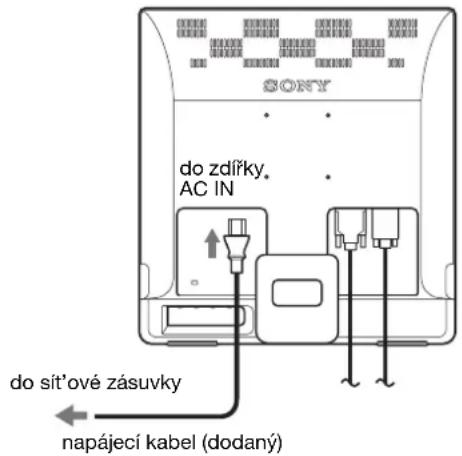

Instalace 3: Připojte napájecí kabel

Ujistěte se, že monitor i počítač je vypnutý. Připojte nejdříve napájecí kabel k monitoru a poté ho zapojte do elektrické zásuvky.

SONY do zdířky. AC IN do síťové zásuvky napájecí kabel (dodaný)

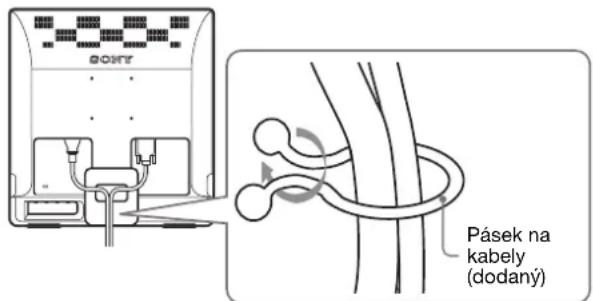

Instalace 4: Zajistěte kabely

Svažte kabely a přívody.

Pomocí dodaného pásku na kabely svažte kabely a přívody.

Pásek na kabely (dodaný)

Ilustrace zadní části monitoru zde zobrazená odpovídá SDM-E76D.
Totéž platí pro ostatní modely.

Instalace 5: Zapněte monitor a počítač

Stiskněte vypínač ⏻ (napájení).

Indikátor ⏻ (napájení) na monitoru se rozsvítí zeleně.

Zapněte počítač.

Instalace monitoru je dokončena. V prípadě potřeby nastavte obraz pomocí ovládacích prvků monitoru.

Pokud se na obrazovce neobjeví obraz

• Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.
• Pokud se na obrazovce objeví NO INPUT SIGNAL:

Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

- Pokud se na obrazovce objeví CABLE DISCONNECTED:

Zkontrolujte, zda je správně připojen kabel videosignálu.

- Pokud se na obrazovce objeví OUT OF RANGE:

Znovu připojte starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích.

	Analogový signál RGB	Digitální signál RGB (Pouze SDM-E76D/SDM-E96D)
Horizontální frekvence	28–80 kHz 28–64 kHz
Vertikální frekvence	56–75 Hz 60 Hz
Rozlišení	1280 × 1024 nebo nižší	1280 × 1024 nebo nižší

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 17.

Použití specifických ovladačů není nutné

Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožnuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače.

Při prvním zapnutí počítače po připojení monitoru se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Monitor typu Plug & Play je automaticky vybrán, abyste jej mohli používat.

Vertikální frekvence se nastaví na 60 Hz.

Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

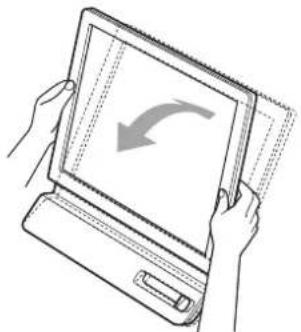

Nastavení náklonu

U tohoto displeje lze provést úpravu v následujícím rozsahu úhlů.

Přibl. 5°-25°

Uchopte spodní strany LCD panelu a nastavte náklon obrazovky.

Pohodlné používání monitoru

Tento displej je navržen tak, abyste u něj mohli nastavit pohodlný pozorovací úhel. Nastavte pozorovací úhel vašeho displeje dle výsky stolu a židle a také tak, aby se vám do očí neodráželo od obrazovky světlo.

Poznámka

Při nastavování náklonu obrazovky dejte pozor, abyste neuhodili monitorem o stůl nebo jej neupustili.

Výběr vstupního signálu (tlačítko INPUT) (Pouze SDM-E76D/SDM-E96D)

Stiskněte tlačítko INPUT.

Každým stisknutím tohoto tlačítka se změní vstupní signál.

Zpráva na obrazovce (Zobrazí se asi na 5 sekund v levém horním rohu.)	Konfigurace vstupního signálu
INPUT1 : DVI-D Vstupní konektor DVI-D (digitální signál RGB) pro INPUT1
INPUT2 : HD15 Vstupní konektor HD15 (analogový signál RGB) pro INPUT2

Nastavení monitoru

Před provedením nastavení

Připojte monitor k počítači a zapněte je.

Nejlepších výsledků dosáhnete, pokud před nastavováním vyčkáte alespoň 30 minut.

Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce.

Ovládání nabídky

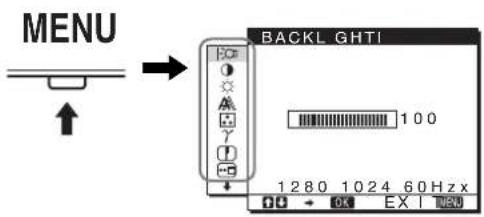

Po stisknutí tlačítka MENU se na obrazovce zobrazí hlavní nabídka. Viz strana 10 pro další informace o používání tlačítka MENU.

MENU BACKL GHTI 100 1280 1024 60 Hz x

Pomocí tlačítek ↓/↑ a OK volte ikony z předchozího obrázku hlavní nabídky. Zobrazí se následující nabídka 1 až 10. Držte stisknuté tlačítko ↓, pomocí něhož se budete přesouvat dolů, dokud se nezobrazí ikony v nabídce 9 a 10. Více informací o používání tlačítek ↓/↑ a OK viz strana 10.

1 BACKLIGHT (strana 10)

Chcete-li nastavit jas podsvícení, zvolte nabídku BACKLIGHT.

BACKL GHTI 100 1280 1024 60Hz x

2CONTRAST (strana 10)

Chcete-li nastavit kontrast obrazu, zvolte nabídku CONTRAST.

CONTRAST 100 1280 1024 60 Hzx EX I

3 BRIGHTNESS (strana 11)

Chcete-li nastavit jas obrazu (úroveň černé), zvolte nabídku BRIGHTNESS.

BR GHTNESSI 100 1280 1024 60Hz x

4 SCREEN A (strana

Chcete-li nastavit ostrost obrazu (fáze/rozteč) nebo vystředění (horizontální/vertikální pozice), zvolte nabídku SCREEN.

11) SCREEN AUTO ADJUST PHASE PITCH H CENTER V CENTER 1280 1024 60Hz OK EX | 1000

5 COLOR ☐ (strana 13)

Chcete-li nastavit teplotu barev obrazu, zvolte nabídku COLOR. Takto se upravuje odstín obrazovky. Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

COLOR 9300K 6500K sRGB USER LADJUST 1280 1024 60Hz x OK → OK EX I TURU

6 GAMMA γ (strana

Chcete-li změnit barevný odstín obrazu, zvolte nabídku GAMMA.

13)

Chcete-li nastavit ostrost okrajů obrazu, zvolte nabídku SHARPNESS.

Chcete-li změnit polohu zobrazované nabídky, zvolte nabídku MENU POSITION.

MENU POSITION 1280 1024 60Hz x 00 → 00 EX I

9 INPUT SENSING → (strana 14) (Pouze SDM-E76D/SDM-E96D)

Monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu.

INPUT SENSING AUTO ON AUTO OFF 1280 1024 60 Hzx

10 LANGUAGE

(strana 14)

Chcete-li změnit jazyk nabídek nebo hlášení, zvolte LANGUAGE.

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPANOL ITALIANO + 1280 1024 60Hz x OK EX I MAX

11 Další nabídky (strana 14)

RESET OK CANCEL 1 2 8 0 1 0 2 4 6 0 Hz x OK EX I

■ Používání tlačítek MENU, ↓/↑ a OK

1 Zobrazte hlavní nabídku.

Hlavní nabídka se na displeji zobrazí po stisknutí tlačítka MENU.

2 Zvolte nabídku, ve které chcete provést změnu nastavení.

Pomocí tlačítek ↓/↑ zobrazte požadovanou nabídku. Stisknutím tlačítka OK vyberte položku nabídky.

Změnu nastavení provedte stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce.

Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 45 sekundách automaticky zavře.

■ Obnovení původního nastavení

Pomocí nabídky RESET můžete obnovit původní nastavení. Viz strana 14 pro další informace o obnovení původního nastavení.

■ Ovládání monitoru počítačem

Stiskněte a podržte tlačítko MENU alespoň 5 sekund. Na obrazovce se zobrazí zpráva o aktuálním nastavení. Po 3 sekundách bude nastavení DDC/CI zapnuto nebo vypnuto (viz níže).

Zprávy na obrazovce (Zobrazí se na chvíli)

DDC-CI : ON(výchozí nastavení)

Počítač může ovládat nastavenív nabídce.

DDC-CI : OFF Počítač nemůže ovládat nastavení v nabídce.

Poznámka

Tato funkce je k dispozici pouze pro počítače, které podporují funkci DDC/CI (Display Data Channel Command Interface).

Nastavení podsvícení (BACKLIGHT)

Je-li obrazovka príliš jasná, upravte podsvícení tak, aby byl obraz lépe viditelný.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (BACKLIGHT) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BACKLIGHT.

3 Nastavení úrovně světla proved'te stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Nastavení kontrastu (CONTRAST)

Nastavte kontrast obrazu.

Poznámka

Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte Ⓑ (CONTRAST) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka CONTRAST.

3 Nastavení kontrastu proved'te stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Nastavení úrovně černé v obrazu (BRIGHTNESS)

Nastavte jas obrazu (úroveň černé).

Poznámka

Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte ⚙ (BRIGHTNESS) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BRIGHTNESS.

3 Nastavení jasu proved'te stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Nastavení ostrosti a vystředění obrazu (SCREEN) (pouze u analogového signálu RGB)

■ Funkce automatické úpravy kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky upraví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 15).

Poznámky

• Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).
• V tento okamžik může obraz blikat, nejedná se však o poruchu. Stačí chvilku počkat, dokud se nedokončí nastavení.

Pokud se zdá, že funkce automatické úpravy kvality obrazu tohoto monitoru nenastavila obraz úplně

Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu. (Viz AUTO ADJUST níže.)

Pokud je i presto nutné provést další úpravy kvality obrazu

Můžete manuálně nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice).

Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Změny nastavení bude možná nutné zopakovat, pokud změníte vstupní signál po opětovném připojení počítače.

■ Proved'te další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO ADJUST)

Nastavte optimální fázi, rozteč a horizontální/vertikální pozici obrazovky pro aktuální vstupní signál.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

3 Pomocí tlačítek ↓/↑ zvolte AUTO ADJUST a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka AUTO ADJUST.

4 Pomocí tlačítek ↓/↑ zvolte ON nebo OFF a stiskněte tlačítko OK.

- ON: Provedte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je. Poznámka

Po zapnutí monitoru nebo změně vstupního signálu provede funkce AUTO ADJUST automatické nastavení,

- OFF: Funkce AUTO ADJUST není k dispozici. Poznámka

Funkce AUTO ADJUST funguje automaticky pri změně vstupního signálu.

5 Pomocí tlačítek ↓/↑ zvolte a stiskněte tlačítko OK.

Vrat'te se do hlavní nabídky.

■ Ruční nastavení ostrosti a polohy obrazu (PITCH/PHASE/H CENTER/V CENTER)

Ostrost obrazu můžete nastavit takto. Toto nastavení bude fungovat, jestliže je počítač připojen ke vstupnímu konektoru HD15 monitoru (analogový signál RGB).

1 Nastavte v počítači rozlišení 1 280 × 1 024.

2 Vložte disk CD-ROM.

3 Spuštění disku CD-ROM Uživatel Windows

Je-li zapnuta funkce automatického spuštění:

Vyberte oblast, jazyk a model a klepněte na Nástroj pro nastavení monitour (UTILITY).

4 Klepněte na „Adjust“, potvrďte aktuální rozlišení (hodnota nahoře) a doporučené rozlišení (hodnota dole) a potom klepněte na „Next“.

Zobrazí se testovací vzor pro PITCH.

5 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

6 Pomocí tlačítek ↓/↑ vyberte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

7 Pomocí tlačítek ↓/↑ vyberte PITCH a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení PITCH.

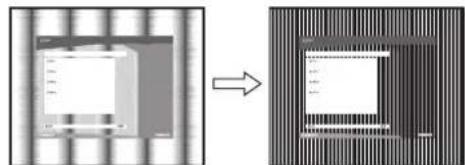

8 Tiskněte tlačítka ↓/↑, dokud svislé pruhy nezmizí. Změňte nastavení tak, aby svislé pruhy zmizely.

9 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka. Pokud se na celé obrazovce objevují vodorovné pruhy, provedte následující nastavení položky PHASE.

10 Klepněte na tlačítko „Next“ (Další).

Zobrazí se testovací vzor pro PHASE.

11 Pomocí tlačítek ↓/↑ vyberte PHASE a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení PHASE.

12 Tiskněte tlačítka ↓/↑ tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby vodorovné pruhy byly viditelné co nejméně.

13 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka.

14 Klepněte na tlačítko „Next“ (Další).

Zobrazí se testovací vzor pro CENTER.

15 Pomocí tlačítek ↓/↑ vyberte H CENTER nebo V CENTER a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení H CENTER nebo V CENTER.

16 Pro vystředění zkušebního vzorku stiskněte tlačítka ↓/↑.

17 Klepněte na tlačítko „Next“ (Další).

Klepnutím na tlačítko „End“ nebo „KONEC“ vypněte testovací vzor.

Když funkce automatického spuštění nefunguje:

1 Klepněte na ikonu „Tento počítač“ a klepněte pravým tlačítkem myši na ikonu jednotky CD-ROM. Přejděte na položku „Průzkumník“ a otevřete ikonu CD-ROM.

2 Otevřete adresář [Utility] a potom vyberte adresář [WINDOWS].

3 Spust'te soubor [WIN_UTILITY.EXE].

Zobrazí se testovací vzor. Pokračujte krokem 4.

Uživatelé Macintosh

1 Otevřete jednotku CD-ROM.

2 Otevřete adresář [Utility] a potom vyberte adresář [MAC].

3 Otevřete [MAC UTILITY] a potom spust'te [MAC_CLASSIC_UTILITY] nebo [MAC_OSX_UTILITY].

Zobrazí se testovací vzor. Pokračujte krokem 4.

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazi nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ vyberte PHASE a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení PHASE.

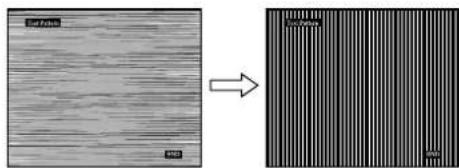

7 Tiskněte tlačitka ↓/↑ tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby vodorovné pruhy byly viditelné co nejméně.

Soil Flats Soil Flats Soil Flats Soil Flats

8 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka.

Pokud se na celé obrazovce objevují svislé pruhy, nastavte následujícím postupem rozteč PITCH.

9 Pomocí tlačítek ↓/↑ vyberte PITCH a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení PITCH.

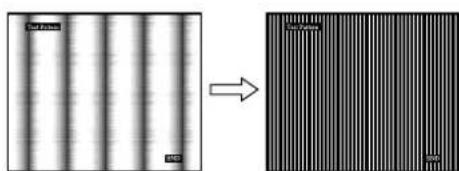

10 Tiskněte tlačítka ↓/↑, dokud svislé pruhy nezmizí.

Změňte nastavení tak, aby svislé pruhy zmizely.

11 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka.

12 Pomocí tlačítek ↓/↑ vyberte H CENTER nebo V CENTER a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení H CENTER nebo V CENTER.

13 Pro vystředění zkušebního vzorku stiskněte tlačítka ↓/↑.
14 Klepnutím na „END“ na obrazovce vypněte testovací vzor.

Nastavení teploty barev (COLOR)

Úroveň barvy v poli bílé barvy obrazu můžete vybrat z výchozích nastavení teploty barev.

V prípadě potřeby můžete teplotu barev jemně doladit.

Požadovanou teplotu barev můžete nastavit pro každý režim jasu obrazovky.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ zvolte požadovanou teplotu barev a stiskněte tlačítko OK.

U bílé barvy se při snížení teploty z 9300 K na 6500 K (výchozí nastavení) změní namodralý odstín na načervenalý.

Pokud zvolíte „sRGB“, barvy jsou upraveny podle profilu sRGB. (Nastavení barev sRGB je protokol barevného prostoru představující průmyslový standard navržený pro počítačové produkty.) Zvolíte-li „sRGB“, nastavení barev vašeho počítače musí odpovídat profilu sRGB.

Poznámky

• Není-li připojený počítač nebo jiné zařízení kompatibilní se standardem sRGB, barvy nelze upravit podle profilu sRGB.
• Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

Jemné doladění teploty barev (USER ADJUSTMENT)

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz x

1 Pomocí tlačítek ↓/↑ zvolte ADJUST a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka USER ADJUSTMENT.

2 Pomocí tlačítek ↓/↑ zvolte R (červená) nebo B (modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek ↓/↑ nastavte teplotu barev a stiskněte tlačítko OK.

Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná.

3 Pomocí tlačítek ↓/↑ zvolte položku a stiskněte tlačitko OK.

Nové nastavení barev se do paměti uloží pro režim USER a kdykoliv je zvolen režim USER, automaticky se obnoví.

Na obrazovce se zobrazí hlavní nabídka.

Změna nastavení gama korekce (GAMMA)

Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu.

Poznámka

Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (GAMMA) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka GAMMA.

3 Pomocí tlačítek ↓/↑ zvolte požadovaný režim a poté stiskněte tlačítko OK.

Nastavení ostrosti (SHARPNESS)

Tímto nastavením zajistíte vyšší ostrost okrajů obrazu apod.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (SHARPNESS) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SHARPNESS.

3 Pomocí tlačítek ↓/↑ nastavte ostrost a stiskněte tlačítko OK.

Změna polohy nabídek (MENU POSITION)

Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (MENU POSITION) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU POSITION.

3 Pomocí tlačítek ↓/↑ zvolte požadované umístění a stiskněte tlačítko OK.

K dispozici jsou tři polohy: pro horní část, střední část a spodní část obrazovky.

Automatická změna vstupu (INPUT SENSING)

(Pouze SDM-E76D/SDM-E96D)

Jestliže vyberete v nabídce INPUT SENSING položku AUTO ON, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Stiskněte tlačítka ↓/↑ pro volbu ➞ (INPUT SENSING) a pak stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka INPUT SENSING.

3 Stiskněte tlačítka ↓/↑ pro volbu požadovaného režimu a pak stiskněte tlačítko OK.

• AUTO ON: Když zvolený vstupní terminál nemá žádný vstupní signál, nebo když zvolíte vstupní terminál tlačítkem INPUT na monitoru a terminál nemá žádný vstupní signál, objeví se na obrazovce upozornění (strana 16) a monitor automaticky zkontroluje vstupní signál k jinému vstupnímu terminálu pro změnu vstupu. Po změně vstupního signálu se v horním levém rohu obrazovky zobrazí zvolený vstupní terminál. Pokud není vstupní signál, monitor automaticky přejde do úsporného režimu.

- AUTO OFF: Vstup se nemění automaticky. Vstup změníte stisknutím tlačítka INPUT.

Výběr jazyka nabídky na obrazovce (LANGUAGE)

Můžete změnit jazyk nabídek nebo hlášení zobrazených na monitoru.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Tiskněte tlačítko ↓, dokud se neobjeví ikona požadované položky volby.

3 Pomocí tlačítek ↓/↑ zvolte (LANGUAGE) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka LANGUAGE.

4 Pomocí tlačítek ↓/↑ zvolte jazyk a stiskněte tlačítko OK.

• ENGLISH : angličtina
• FRANÇAIS: francouzština
• DEUTSCH: němčina
- ESPAÑOL: španělština
• ITALIANO: italština
• NEDERLANDS: holandština
• SVENSKA: švédština

• :РУКОСКИЙ
•: 本面ština
• čínština

Další nastavení

Můžete nastavit následující volby:

• RESET
• MENU LOCK

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Tiskněte tlačítko ↓, dokud se neobjeví ikona požadované položky volby.

3 Pomocí tlačítek ↓/↑ zvolte požadovanou volbu a stiskněte tlačítko OK.

Podle následujících pokynů nastavte vybranou položku volby.

■ Obnovení výchozích údajů nastavení

Můžete obnovit výchozí hodnoty nastavení.

1 Pomocí tlačítek ↓/↑ zvolte →← (RESET) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka RESET.

2 Pomocí tlačítek ↓/↑ zvolte požadovaný režim a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot nastavení. Povšimněte si prosím, že nastavení (LANGUAGE) není touto metodou obnaveno.
• CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky.

■ Uzamčení nabídek a ovládacích prvků

Ovládání tlačítek lze kvůli zabránění náhodné změně nastavení nebo obnovení výchozího nastavení zamknout.

1 Pomocí tlačítek ↓/↑ zvolte (MENU LOCK) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU LOCK.

2 Pomocí tlačítek ↓/↑ zvolte ON nebo OFF a stiskněte tlačítko OK.

• ON: Funkční bude pouze vypínač (napájení). Pokud se pokusíte provést jakoukoliv jinou operaci, na obrazovce se objeví ikona 📂π (MENU LOCK).
• OFF: Nastavte 📂 (MENU LOCK) na OFF. Pokud nastavíte položku ⓄMENU LOCK) na ON, může být vybrána pouze tato položka nabídky.

Technické vlastnosti

Úsporný režim

Tento monitor vyhovuje směrnicím v oblasti úspory energie daným standardy VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo videografické kartě standardu DPMS (Display Power Management Standard) pro analogový vstup/DMPM (DVI Digital Monitor Power Management) pro digitální vstup, bude monitor automaticky snižovat spotřebu energie následujícím způsobem.

Režim spotřeby	Spotřeba energie Indikátor ⏻ (napájení)
běžný provoz	38W(max.)	zelená
	(SDM-E76A/SDM-E76D)
	44W(max.)
	(SDM-E96A/SDM-E96D)
aktivně vypnuto* (hluboký spánek)**	1,0 W (max.) oranžová
vypnuto 1,0 W (max.) vypnuto

* Přejde-li počítač do režimu „aktivně vypnuto“, vstupní signál se preruší a na obrazovce se zobrazí zpráva NO INPUT SIGNAL. Po 5 sekundách monitor přejde do úsporného režimu.

** „Hluboký spánek“ je úsporný režim definovaný agenturou Environmental Protection Agency.

Funkce automatické úpravy kvality obrazu (pouze u analogového signálu RGB)

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz.

Režim předvolený od výrobce

Jakmile monitor přijme vstupní signál, automaticky jej přiřadí jednomu z režimů předvolených výrobcem uložených v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením.

Pokud se vstupní signál neshoduje s žádným z režimů předvolených výrobcem

Pokud monitor přijme vstupní signál, jenž nevyhovuje žádnému z režimů predvolených výrobcem, je aktivována funkce automatické úpravy kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (v rámci následujících frekvenčních rozsahů monitoru):

Horizontální frekvence: 28–80 kHz

Vertikální frekvence: 56–75 Hz

V důsledku toho může v situaci, kdy monitor poprvé přijme vstupní signál, který neodpovídá žádnému z výrobcem předvolených režimů, zobrazení obrazu na obrazovce monitoru trvat déle než obvykle. Tato informace o nastavení se automaticky uloží do paměti, aby monitor mohl přístě reagovat stejně, jako kdyby přijmul signál, který odpovídá některému z režimů předvolených výrobcem.

Poznámka (Pouze SDM-E76D/SDM-E96D)

Pro vstupní konektor DVI-D pro INPUT1 není nutné upravovat digitální signály RGB.

Pokud ručně nastavíte fázi, rozteč a umístění obrazu, když je vybrána možnost OFF funkce AUTO ADJUST

U některých druhů vstupního signálu nemusí funkce automatické úpravy kvality obrazu tohoto monitoru dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 11). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, kdykoliv monitor přijme tentýž vstupní signál.

Poznámky

• Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač (napájení).
• V tento okamžik může obraz blikat, nejedná se však o poruchu. Stačí chvilku počkat, dokud se nedokončí nastavení.

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, si přečtěte tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Abyste problém vyřešili, viz „Příznaky problémů a jejich odstranění“ na straně 17.

Pokud se na obrazovce objeví zpráva OUT OF RANGE

Znamená to, že vstupní signál není podporován technickými parametry monitoru. Zkontrolujte následující položky.

Příklad

INFORMATION OUT OF RANGE INPUT1:DVI-D xxxx.xkHz/xxxxz

Pokud se zobrazí zpráva „xxx.x kHz/xxx Hz“

Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

Pokud se zobrazí zpráva „RESOLUTION > 1280 × 1024“

Znamená to, že rozlišení není podporováno technickými parametry monitoru (1280 × 1024 nebo méně).

Pokud se na obrazovce zobrazí zpráva NO INPUT SIGNAL

Toto znamená, že neexistuje žádný vstupní signál.

Příklad

INFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

Monitor přejde do úsporného režimu asi po 5 sekundách po zobrazení této zprávy.

Pokud se na obrazovce zobrazí zpráva CABLE DISCONNECTED

Znamená to, že kabel videosignálu byl odpojen.

Příklad

INFORMATION CABLEDISCONNECTED INPUT1:DVI-D GOTOPOWERSAVE

GO TO POWER SAVE

Monitor přejde do úsporného režimu asi po 45 sekundách po zobrazení této zprávy.

Příznaky problémů a jejich odstranění

Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému zařízení.

Příznak Zkontrolujte tyto položky
Žádný obraz
Pokud nesvítí indikátor ⏻(napájení) nebo pokud seindikátor ⏻ (napájení) nerozsvítípo stisknutí vypínače ⏻(napájení),	Zkontrolujte, zda je správně připojen kabel napájení.
Pokud se na obrazovce zobrazízpráva CABLEDISCONNECTED,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechnykonektory pevně zastrčeny do zdírek (strana 6).Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačenédovnitř.Zkontrolujte, zda je správně nastaven výběr vstupu (strana 8).Je připojen nedodaný kabel videosignálu. Připojíte-li nedodaný kabel videosignálu,před přechodem do úsporného režimu se na obrazovce může zobrazit zprávacABLE DISCONNECTED. Nejedná se o poruchu.
Pokud se na obrazovce zobrazízpráva NO INPUT SIGNALnebo pokud indikátor ⏻(napájení) svítí oranžově,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechnykonektory pevně zastrčeny do zdírek (strana 6).Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačenédovnitř.Zkontrolujte, zda je sprάvně nastaven výběr vstupu (strana 8).Problémy způsobené počítačem nebo jiným připojeným zařizením, nemonitoremPočítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu naklávesnici nebo pohnout myší.Zkontrolujte, zda je správně instalována grafická karta.Nainstalujte na grafickou kartu nejnovější ovladač. Nebo slad’te verzi grafickékarty s aktuálním OS.Používáte-li notebook, nastavte výstup počítače na video out (potřebujete-li dalšíinformace o nastavení video out, kontaktujte výrobce počítače).Zkontrolujte, zda je počítač zapnut.Restartujte počítač.
Pokud se na obrazovce zobrazízpráva OUT OF RANGE,	Problémy způsobené počítačem nebo jiným připojeným zařizením, nemonitoremZkontrolujte, zda je rozsah video frekvencí v rozsahu specifikovaném pro monitor.Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor anastavte grafickou kartu počítače v následujících rozsazích:Horizontální: 28–80 kHz (analogový signál RGB), 28–64 kHz (digitální RGB pouzepro SDM-E76D/SDM-E96D)Vertikální: 56–75 Hz (analogový signál RGB), 60 Hz (digitální RGB pouze proSDM-E76D/SDM-E96D)Rozlišení: 1280 × 1024 nebo nižšíSpust’te OS v nouzovém režimu a po nastavení rozlišení počítač restartujte.Nastavení nouzového režimu se liší v závislosti na vašem OS. Pro více informacíkontaktujte výrobce vašeho počítače.
Pokud používáte systém Windows anahradili jste starý monitor tímtomonitorem,	Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor aprovedtíc následující kroky. V okně výběru zařizení systému Windows vyberte zeseznamu „Výrobci“ položku „SONY“ a ze seznamu „Modely“ vyberte názevpožadovaného modelu. Pokud se název modelu monitoru neobjeví v seznamu„Modely“, vyzkoušejte položku „Plug & Play“.
Používáte-li systém Macintosh,	Používáte-li adaptér pro Macintosh (nedodaný), zkontrolujte, zda jsou tentoadaptér a kabel videosignálu správně připojeny.
Obraz bliká, skáče, chvěje se nebo je porušený	Nastavte rozteč a fázi (strana 11).Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu.Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremV příručce ke grafické kartě vyhledejte správné nastavení monitoru.Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto monitorem podporovány. I v případě, že frekvence je ve správném rozsahu, mohou některé grafické karty využívat synchronizační pulsy, které jsou pro správnou synchronizaci monitoru příliš úzké.Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, aby byl obraz co nejlepší.
Obraz je rozmazaný	Nastavte jas a kontrast (strana 10, 11).Nastavte rozteč a fázi (strana 11).Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremV počítači nastavte rozlišení 1280 × 1024 .
Obraz je rušen duchy	Nepoužívejte prodlužovací videokabely a přepínací skříně.Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek.
Obraz není správně vystředěn nebo nemá správné rozměry	Nastavte rozteč a fázi (strana 11).Nastavte polohu obrazu (strana 11). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až k krajům.
Obraz je příliš malý	Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremV počítači nastavte rozlišení 1280 × 1024 .
Obraz je tmavý	Nastavte jas pomocí nabídky BRIGHTNESS (strana 11).Upravte podsvícení (strana 10).Po zapnutí monitoru trvá několik minut, než se displej rozjasní.
Je viditelný vlnitý nebo elipsovitý vzorek (moiré)	Nastavte rozteč a fázi (strana 11).
Barva není stejnoměrná • Nastavte rozteč a fázi (strana 11).
Bílá barva se nezobrazuje jako bílá	Nastavte teplotu barev (strana 13).
Tlačítka monitoru nefungují (na obrazovce se objeví _TM	Je-li uzamčení nabídky nastaveno na ON, nastavte jej na OFF (strana 14).
Monitor se po chvíli vypne	Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremNastavte úsporný režim počítače na hodnotu vypnuto.
Rozlišení zobrazené v hlavní nabídce není správné	V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišcním nastaveným v počítači.

Přetrvává-li jakýkoli problém, obrat'te se na autorizovaného prodejce výrobků Sony a předejte mu následující informace:

• Název modelu: SDM-E76A, SDM-E96A, SDM-E76D nebo SDM-E96D
• Sériové číslo
• Podrobný popis problému
• Datum koupě
• Název a technické parametry počítače a grafické karty

Technické údaje

SDM-E76A

LCD panel Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 17,0 palců

Formát vstupního signálu

Provozní frekvence RGB*

Horizontální: 28–80 kHz

(analogový signál

RGB)

Vertikální: 56–75 Hz

(analogový signál

RGB)

Rozlišení Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Analogový videosignál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální)

Napájení 100–240 V, 50–60 Hz,

Max. 1,0 A

Provozní teplota 5–35 °C

Rozměry (šířka/výška/hloubka)

Displej (5°):

Přibližně 382 × 403,2 × 193,2 mm

(15 1/8 × 15 7/8 × 7 5/8 palcû)

Hmotnost Přibližně 4,5 kg (9 lb. 14

^3/_4 oz.)

Plug & Play DDC2B

Příslušenství Viz strana 6.

SDM-E96A

LCD panel Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 19,0 palců

Formát vstupního signálu

Provozní frekvence RGB*

Horizontální: 28–80 kHz

(analogový signál

RGB)

Vertikální: 56–75 Hz

(analogový signál

RGB)

Rozlišení Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Analogový videosignál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální)

Napájení 100–240 V, 50–60 Hz,

Max. 1,0 A

Provozní teplota 5–35 °C

Rozměry (šířka/výška/hloubka)

Displej (5°):

Přibližně 420 × 433,1 × 193,2 mm

(16 ^5 /8 × 17 ^1 /8 × 7 ^5 /8 palců)

Hmotnost

Přibližně 5,5 kg (12 lb. 2 oz.)

Plug & Play DDC2B

Příslušenství Viz strana 6.

* Doporučené nastavení horizontálního a vertikálního časování

- Šířka horizontálních synchronizačních pulsů by měla být více než 4,8 % celkového horizontálního intervalu nebo 0,8 μs podle toho, která hodnota je větší.

- Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs.

- Vertikální zatemňovací šířka by měla být více než 450 μs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.

SDM-E76D

LCD panel Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 17,0 palců

Formát vstupního signálu

Provozní frekvence RGB*

Horizontální 28–80 kHz

(analogový signál

RGB)

28–64 kHz (digitální

signál RGB)

Vertikální: 56–75 Hz

(analogový signál

RGB)

60 Hz (digitální RGB)

Rozlišení Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Analogový videosignál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální)

Digitální signál RGB (DVI):

TMDS (Single link)

Napájení 100–240 V, 50–60 Hz,

Max. 1,0 A

Provozní teplota 5–35 °C

Rozměry (šířka/výška/hloubka)

Displej (5°):

Přibližně 382 × 403,2 × 193,2 mm

(15^1/8× 15^7/8× 7^5/8palc)

Hmotnost Přibližně 4,5 kg (9 lb. 14 ^3 /4 oz.)

Plug & Play DDC2B

Příslušenství Viz strana 6.

SDM-E96D

LCD panel Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 19,0 palců

Formát vstupního signálu

Provozní frekvence RGB*

Horizontální: 28–80 kHz

(analogový signál

RGB)

28–64 kHz (digitální

signál RGB)

Vertikální: 56–75 Hz

(analogový signál

RGB)

60 Hz (digitální RGB)

Rozlišení Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Analogový videosignál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální)

Digitální signál RGB (DVI):

TMDS (Single link)

Napájení 100–240 V, 50–60 Hz,

Max. 1,0 A

Provozní teplota 5–35 °C

Rozměry (šířka/výška/hloubka)

Displej (5°):

Přibližně 420 × 433,1 × 193,2 mm

(16^5/8× 17^1/8× 7^5/8 palcü)

Hmotnost

Přibližně 5,5 kg (12 lb. 2 oz.)

Plug & Play DDC2B

Příslušenství Viz strana 6.

* Doporučené nastavení horizontálního a vertikálního časování

- Šířka horizontálních synchronizačních pulsů by měla být více než 4,8 % celkového horizontálního intervalu nebo 0,8 μs podle toho, která hodnota je větší.

- Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs.

- Vertikální zatemňovací šířka by měla být více než 450 μs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.

TCO'03 Eco-document
