KULLANIM KILAVUZU SDME96D SONY

Kullanım Bilgileri (TR)

SDM-E76A/SDM-E96A

SDM-E76D/SDM-E96D

Owner's Record

Bölümlerin ve kontrol düğmelerinin tanımlanması. 5

Kurulum....6

Kurulum 1: Standı kullanın. 6

Kurulum 2: Ekranı bilgisayarınıza bağlayın ..... 6

Kurulum 3: Güç kablosunu bağlayın. 7

Kurulum 4: Kabloları bağlayın....7

Kurulum 5: Monitörü ve bilgisayarı açın ..... 7

Eğikliği ayarlama 8

Giriş sinyalini seçme (INPUT düğmesi) (sadece SDM-E76D/SDM-E96D) 8

Monitörün kullanıcıya bağlı ayarı....9

Menüyü kullanma 9

Arka ışığı ayarlama (BACKLIGHT)....10

Kontrasti ayarlama (CONTRAST) 10

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS) ..... 11

Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN) (sadece analog RGB sinyali). 11

Renk ısisını ayarlama (COLOR)....13

Gama ayarının değiştirilmesi (GAMMA) 13

Keskinliği ayarlama (SHARPNESS) 13

Menü konumunu değiştirme (MENU POSITION)....13

Girişi otomatik olarak değiştirme (INPUT SENSING) (sadece SDM-E76D/SDM-E96D) 14

Ekran menüsü dilini seçme (LANGUAGE) 14

Ilave ayarlar 14

Teknik Özellikler 15

Enerji tasarrufu fonksiyonu....15

Otomatik resim kalitesi ayarlama fonksiyonu

(sadece analog RGB sinyali). 15

Sorun giderme....16

Ekran mesajları 16

Hata belirtileri ve olası giderme yöntemleri ..... 17

Özellikler 20

• Macintosh, Apple Computer, Inc.'in tescilli markasıdır, A.B.D ve diğer ülkelerde tescil edilmiştir.
• Wind ^® ,wABD ve diğer ülkelerde Microsoft Corporation'ın tescilli ticari markasıdır.
• V E S A v e D™ Video Electronics Standards Association' in tescilli markalarıdır.
• ENERGY STAR® A.B.D. tescilli markasıdır.
• Adobe ve Acrobat, Adobe Systems Incorporated'ın markalarıdır.
• Burada adı geçen diğer bütün ürün isimleri, ilgili şirketlerin markaları veya tescilli markaları olabilir.
• Ayrıca, “TM” ve “®” bu el kitabında her yerde söz edilmez.

Uyarılar

Güç bağlantıları ile ilgili uyarı

- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynağınızla uyumlu olduğundan emin olun.

A.B.D. deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu monitor zorunlu FCC standartlarına uygun olmayacaktır.

İngiltere'deki müşteriler için

Eğer bu monotörü İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanım.

Fiş tiplerinin örnekleri

100 ila 120 V AC için 200 ila 240 V AC için sadece 240 V AC içi r

Cihaz, kolaylıkla erişilebilen bir prize yakın olarak yerleştirilmelidir.

Kurulum

Monitörü aşağıdaki yerlerde kurmayın veya bırakmayın:

• Aşırı sıcak yerler, örneğin radyatör yanı, ısıtıcı yanı veya doğrudan güneş ışığı alan yerler. Monitörü, mesela güneş altında park edilmiş araba içinde veya ısıtıcı yanında, aşırı sıcağa maruz bırakmak, kasada deformasyona ve arızalara sebep olabilir.
• Mekanik vibrasyon veya şoka açık yerlerde.
• TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakınında.
• Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

Bu üniteyi düz bir yüzey üzerine yerleştirin. Masa kenarı gibi düzgün olmayan bir yere yerleştirmeyin. Eğer bu ünitenin bir bölümü bu gibi bir yüzeyden taşarsa, düşebilir veya hasar ve yaralanmaya sebep olabilir.

LCD ekranı kullanma

• LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Monitörü pencere yanına yerleştirirken dikkatli olun.
• LCD ekrana bastırmayın veya ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine veya LCD panel arızasına sebep olabilir.
• Eğer monitor soğuk bir yerde kullanlırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.
• LCD panel çalışma sırasında isinir. Bu bir arıza değildir.

LCD (Sıvı Kristal Ekran) ile ilgili not

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99'dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekranın kaplamasını çizebilir.
• Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
• Eğer monitor böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.

Taşıma

• Monitöre takılı olan tüm kabloları çıkartın, ve monitörü taşırken her iki elinizle sıkıca tutun. Eğer monitörü düşürürseniz yaralanabilirsiniz veya monitör hasar görebilir.
• Bu monitörü tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.

Duvar veya montaj kolu üzerine montaj

Eğer ekranı duvar veya montaj kolu üzerine monte etmek isterseniz, muhakkak yetkili bir kişiye danışın.

Monitörün atılması

• Bu monitörü genel ev atıkları ile birlikte atmayın.
• Bu monitörde kullanılan flüoresan tüpte civa bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

Bölümlerin ve kontrol düğmelerinin tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız. ◦ (güç) anahtarı ve kontrol düğmeleri, monitörün ön kısmında sol altta yer almaktadır.

Monitörün ön yüzü

SONY OK/INPUT ↓ ↑ MENU 4 3 2 1

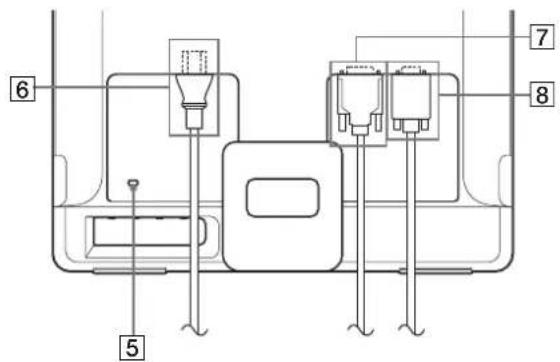

Monitörün arka kısmı

① (Güç) düğmesi ve ışığı (sayfalar 7, 15) Ekranı açmak veya kapatmak için, (güç) düğmesine basın. Güç ışığı, monitor açıldığında yeşil yanar, monitor enerji tasarrufu modundayken ise turuncu olarak yanar.

Ekrani açmak veya kapatmak için basın.

②MENU düğmesi (sayfalar 9, 10) Bu düğme ana menüyü ekrana getirir veya kapatır. Bu düğmeyi 8 saniyeden uzun süre basılı tutarak DDC/CI fonksiyonunu da açabilirsiniz.
3↓/↑ düğmeleri (sayfa 10) Bu düğmeler menü bölümleri seçildiğinde ↓/↑ düğmeleri olarak işlev görürler ve ayar yaparken kullanırlar.
4 OK düğmesi (sayfa 10) Bu düğme menü bölümlerini seçmeye ve yapılan ayarları uygulamaya yarar. INPUT düğmesi (sayfa 8) (sadece SDM-E76D/SDM-E96D) Bu düğme, monitore iki bilgisayar bağlandığında video giriş sinyalinin INPUT1 ve INPUT2 arasında geçiş yapmasını sağlar.
⑤Güvenlik Kilidi Boşluğu Güvenlik kilidi boşluğu Kensington Micro Saver Security System ile birlikte kullanılmaya uyumludur. Micro Saver Security System, Kensington'un tescilli markasıdır.
⑥ AC IN soketi (sayfa 7) Güç kablosunu bağlayın (birlikte verilir).
7 INPUT1 için DVI-D giriş soketi (dijital RGB) (sayfa 6) (sadece SDM-E76D/SDM-E96D) Bu soket DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir.
⑧HD15 giriş soketi (analog RGB) (sayfa 6) Bu soket analog RGB video (0,7 Vp-p, pozitif) ve SYNC sinyallerini verir.

Kurulum

Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.

• LCD ekran
• Güç kablosu
• HD15-HD15 video sinyal kablosu (analog RGB)
• DVI-D video sinyal kablosu (dijital RGB) (sadece SDM-E76D/SDM-E96D)
- Ağ kablosu bandı (tutturucusu)
- CD-ROM (Windows/Macintosh için program yazılımı, Kullanım Talimatları, vs.)
- Garanti kartı
• Kolay Kurulum Kılavuzu

Kurulum 1: Standı kullanın

■ Verilen standı kullanın

Standı açın.

Fabrika ayarında stand toplanmıştır. Ekranı stand gibi dik yerleştirmemeye dikkat edin. Aksi takdirde ekran devrilebilir.

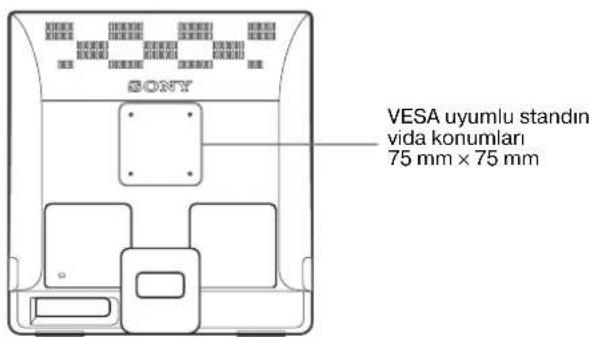

■ VESA uyumlu standı kullanın

Verilmemiş VESA uyumlu bir bağlantı kolu veya standını kullanırken, bağlantı için VESA uyumlu vidalar kullanın.

VESA uyumlu standin vida konumlari 75 mm × 75 mm

Ekranı verilen stand ile veya standsız olarak kullanabilirsiniz.

Kurulum 2: Ekranı bilgisayarınıza bağlayın

Bağlamadan önce monitörü ve bilgisayarınızı kapatın.

Notlar

• Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.
• Video sinyal kablosu soketinin (bağlantısı) bükülmesini engellemek için HD15 soketinin yönünü kontrol ediniz.

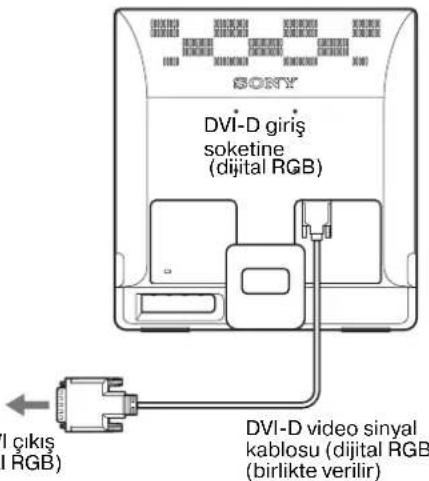

■ DVI çıkış soketi olan bir bilgisayar bağlayın (dijital RGB) (sadece SDM-E76D/SDM-E96D)

Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitorün DVI-D giriş soketine (dijital RGB) bağlayın.

SONY DVI-D giriş soketine (dijital RGB) DVI-D video sinyal kablosu (dijital RGB) (birlikte verilir)

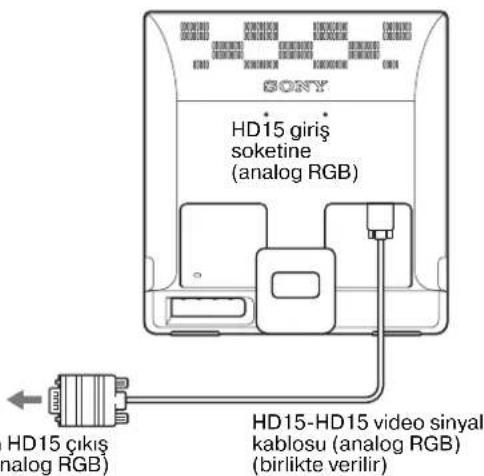

■ HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB)

Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitörün HD15 giriş soketine (analog RGB) bağlayın.

SONY HD15 giriş soketine (analog RGB) HD15 çıkış analog RGB) HD15-HD15 video sinyal kablosu (analog RGB) (birlikte verilir)

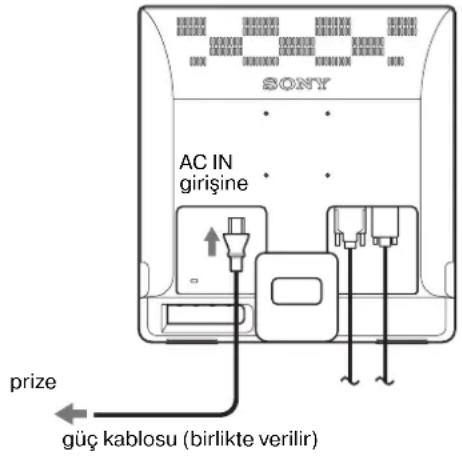

Kurulum 3: Güç kablosunu bağlayın

Monitör ve bilgisayar kapalıyken, önce güç kablosunu monitöre bağlayın, daha sonra prize takın.

SONY AC IN girişine prize güç kablosu (birlikte verilir)

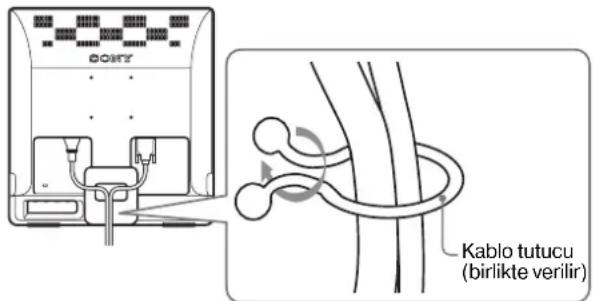

Kurulum 4: Kabloları bağlayın

Kabloları düzeltin.

Verilen kablo tutucu ile, kabloları ve kordonları birbirlerine bağlayın.

Kablo tutucu (birlikte verilir)

Bu şekil SDM-E76D model monitörün arka yüzeyini gösterir. Aynı şekil diğer modeller içinde geçerlidir.

Kurulum 5: Monitörü ve bilgisayarı açın

(güç) düğmesine basın.
Monitörün güç ışığı yeşil yanacaktır.

Bilgisayarı açın.

Monitörünüzün kurulumu tamamlanmıştır. Eğer gerekliyse görüntü yü ayarlamak için monitörün kontrol düğmelerini kullanın.

Eğer ekranınızda görüntü yoksa

• Monitörün bilgisayarınıza düzgün olarak bağlandığından emin olun.
• Eğer ekranda NO INPUT SIGNAL görüntülenirse: Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi dencyin.
• Eğer ekranda CABLE DISCONNECTED görüntülenirse:

Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin.

- Eğer ekranda OUT OF RANGE görüntülenirse:

Eski monotörü yeniden takın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara ayarlayın.

	Analog RGB Dijital RGB (sadece SDM-E76D/SDM-E96D)
Yatay frekans	28–80 kHz 28–64 kHz
Dikey frekans	56–75 Hz 60 Hz
Çözünürlük	1280 × 1024 veyadaha düşük	1280 × 1024 veyadaha düşük

Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 17.

Özel sürücülere gerek yoktur

Bu monitor “DDC” Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitor bilgilerini algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz.

Monitörü PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığınızda Kurulum Sihirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz.

Dikey frekans 60 Hz seviyesine geçer.

Titremeler ortadan kalktığında monitörü bu haliyle kullanabilirsiniz. Aynı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur.

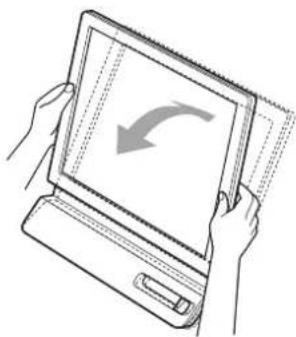

Eğikliği ayarlama

Monitör aşağıda belirtilen açılarda ayarlanabilir.

Yaklaşık 5°–25°

LCD panelin alt kısmından kavrayın ve eğikliği ayarlayın.

Monitörü rahat bir şekilde kullanmak için

Bu monitor, en rahat görüş açısına ayarlanabilecek şekilde tasarlanmıştır. Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın.

Not

Ekran çğimini ayarlarken, ekrana çarpmamaya veya ekrani masadan düşürmemeye dikkat edin.

Giriş sinyalini seçme

(INPUTdüğmesi) (sadece SDM-E76D/SDM-E96D)

INPUT dügmesine basin.

Bu dügmeye her bastiginizda giris sinyali degisir.

Ekran mesajı

Giriş sinyali yapılandırma

(Sol üst köşede yaklaşık 5

saniye gözükür.)

INPUTI : DVI-D DVI-D giriş soketi

(dijital RGB) INPUT1 için

INPUT2 : HD15 HD15 giriş soketi

(analog RGB) INPUT2 için

Monitörün kullanıcıya bağlı ayarı

Ayarları yapmadan önce

Monitörü bilgisayara bağlayın ve ikisini de çalıştırın. En iyi sonucu almak için ayar yapmadan önce en az 30 dakika bekleyin.

Ekranda beliren menüyü kullanarak monitörünüzde pek çok ayar değişikliği yapabilirsiniz.

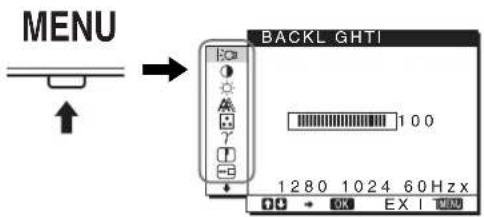

Menüyü kullanma

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız. MENU düğmesini kullanmakla ilgili daha fazla bilgi için Bkz sayfa 10.

MENU BACKL GHTI 100 1280 1024 60 Hz x

Yukarıdaki ana menü şeklindeki simgelerden birini seçmek için ↓/↑ ve OK düğmelerini kullanın. Aşağıdaki 1 ile 10 menüsü belirir. 9 ve 10 menüsündeki simgeler belirinceye kadar ↓ düğmesine basmaya devam edin. ↓/↑ ve OK düğmelerini kullanmakla ilgili daha geniş bilgi için bakınız sayfa 10.

1 BACKLIGHT (sayfa 10)

Arka plan ışığının parlaklığını ayarlamak için, BACKLIGHT menüsünü seçin.

BACKL GHTI 100 1 280 1 024 60 Hz x OK EX I TBU

2CONTRAST (sayfa 10)

Resim kontrastını ayarlamak için CONTRAST menüsünü seçin.

CONTRAST 100 1280 1024 60 Hz x 00 → OK EX | 1000

3 BRIGHTNESS (sayfa 11)

Resim parlaklığını (siyah seviyesini) ayarlamak için, BRIGHTNESS menüsünü seçin.

BR GHTNESSI 100 1280 1024 60 Hz x 00 → OK EX I TIN

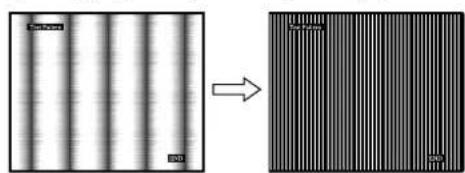

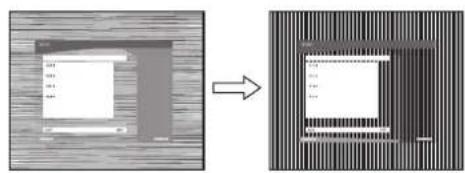

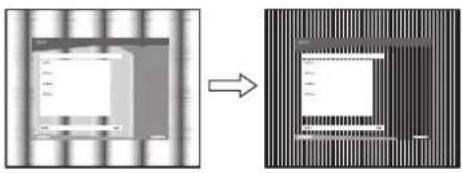

4 SCREEN A (sayfa

Resmin keskinliğini (faz/aralık) veya ortalanmasını (yatay/dikey konumunu) seçmek için, SCREEN menüsünü seçin.

11) SCREEN AUTO ADJUST PHASE PITCH H CENTER V CENTER 1280 1024 60Hz x

5COLOR (sayfa 13)

Ekranın renk ayarlarını yapmak için COLOR menüsünü seçiniz. Bu, ekranın tonunu ayarlar. COLOR, sRGB'ye ayarlıyken;CONTRAST, BRIGHTNESS veya GAMMA'yı ayarlayamazsınız.

COLOR 9 300 K 6 500 K sRGB USER LADJUST 1280 1024 60 Hz x

6GAMMA γ (sayfa 13)

Resmin renk gölgesi ayarlarını seçmek için, GAMMA menüsünü seçin.

Görüntünün köşelerini keskinleştirmek için SHARPNESS menüsünü seçin.

SHARPNESS 5 1280x 1024/60Hz

8 MENU POSITION (sayfa 13)

Ekran menüsünün konumunu değiştirmek için MENU POSITION seçeneğini seçin.

MENU POSITION 1280x 1024/60Hz

9 INPUT SENSING → (sayfa 14) (sadece SDM-E76D/SDM-E96D)

Monitör, bir giriş terminaline gelen bir giriş sinyalini otomatik olarak algılar ve monitor enerji tasarrufu moduna geçmeden önce girişi otomatik olarak değiştirir.

INPUT SENSING AUTO ON AUTO OFF 1280x 1024/60Hz OK → OK EX | END

10 LANGUAGE

(sayfa 14)

Menüler ve mesajlardaki dili değiştirmek için, LANGUAGE seçeneğini seçin.

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO + 1280 1024 60Hz x DO → EX → NEW

11 Diğer menüler (sayfa 14)

Aşağıdaki menü maddelerini de ayarlayınız.

• RESET →←
• MENU LOOK

RESET OK CANCEL 1 2 8 0 1 0 2 4 6 0 Hz x DO → OK EX I Help

■ MENU, ↓/↑ ve OK düğmelerini kullanma

1 Ana menüyü gösterme.

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız.

2 Ayarlamak istediğiniz menüyü seçin.

İstediginiz menüyü görüntülemek için ↓/↑ düğmelerine basın. Menü bölümlerini seçmek için OK düğmesine basın.

Ayarlamaları yapmak için ↓/↑ düğmelerine daha sonra da OK düğmesine basın.

OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 45 saniye içinde otomatik olarak kapanır.

■ Ayarları sıfırlama

RESET menüsünü kullanarak ayarları sıfırlayabilirsiniz. Ayarları sıfirlama konusunda daha fazla bilgi için Bkz sayfa 14.

■ Bilgisayar ile monitörün kontrol edilmesi

5 saniye süreyle MENU düğmesine basın. Ekranda, geçerli ayarı gösteren bir mesaj göreceksiniz. 3 saniyenin ardından, DDC/CI ayarı aşağıda gösterildiği gibi açılır veya kapatılır.

Ekran mesajları (Bir süre belirir)

DDC-CI : ON (varsayılan ayar)	Bilgisayarın menü ayarlarını kontrol etmesini sağlar.
DDC-CI : OFF Bilgisayarın menü ayarlarını kontrol etmesine izin vermez.

Not

Bu fonksiyon, DDC/CI (Display Data Channel Command Interface) fonksiyonunu destekleyen bilgisayarlarda geçerlidir.

Arka ışığı ayarlama (BACKLIGHT)

Eğer ekran çok parlak değilse, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (BACKLIGHT) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BACKLIGHT menüsü ekranda görüntülenir.

3 Işık seviyesini ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Kontrasti ayarlama (CONTRAST)

Resim kontrastını ayarlayın.

Not

COLOR, sRGB'ye ayarlıyken;CONTRAST, BRIGHTNESS veya GAMMA'yi ayarlayamazsınız.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 Ⓐ(CONTRAST) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. CONTRAST menüsü ekranda görüntülenir.

3 Kontrastı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS)

Resmin parlaklığını ayarlayın (siyah seviyesi).

Not

COLOR, sRGB'ye ayarlıyken;CONTRAST, BRIGHTNESS veya GAMMA'yi ayarlayamazsınız.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 ⚙ (BRIGHTNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BRIGHTNESS menüsü ekranda görüntülenir.
3 Parlaklığı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN) (sadece analog RGB sinyali)

■ Otomatik görüntü kalitesi ayarlama fonksiyonu

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 15).

Notlar

• Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.
• Resim bu aşamada kırpışma yapabilir, ancak bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Eğer bu monitörün otomatik görüntü kalitesi fonksiyonu, görüntü ty tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz. (Bkz. aşağıda AUTO ADJUST.)

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz

Görüntünün keskinliğini (faz/arylık) ve konumunu (yatay/dikey konumunu) elinizle ayarlayabilirsiniz.

Bu ayarlar bellekte saklanır ve ekran aynı girişi sinyalini aldığında, otomatik olarak geri çağrılır.

Bilgisayar yeniden açıldığında giriş sinyalleri değiştirilirse, biraz önce yapılan ayarların tekrarlanması gerekebilir.

■ Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO ADJUST)

Geçerli giriş sinyali için ideal faz, adım ve yatay/dikey konumu ayarlayın.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (SCREEN) seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

3 AUTO ADJUST seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

Ekranda AUTO ADJUST menüsü görünür.

4 ON veya OFF seçeneğini tercih etmek için ↓/↑ düğmelerine ve ardından OK düğmesine basır

- ON: Geçerli giriş sinyali için ideal faz, adım ve yatay/dikey konumu ayarlayın ve bunları kaydedin.

Not

Monitör açıldığında veya giriş sinyali değiştirildiğinde, AUTO ADJUST otomatik ayarlamaları yapar.

• OFF: AUTO ADJUST kullanılamaz.

Not

Giriş sinyali değiştirildiğinde, AUTO ADJUST otomatik olarak ayarlamaları yapar.

5 seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin keskinliğini ve konumunu manuel olarak ayarlama (PITCH/PHASE/H CENTER/V CENTER)

Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz. Bu ayar, bilgisayar monitörün HD15 giriş soketine (analog RGB) bağlandığında etkindir.

1 Bilgisayarda çözünürlüğü 1.280 × 1.024 olarak ayarlayın.

2 CD-ROM'u yerleştirin.

3 CD-ROM'u başlatın

Windows için

Auto run çalıştığında:

Bölgeyi, dili ve modeli seçin ve Monitör azarlama aracı (UTILITY) üzerine tıklayın.

4 "Adjust" ögesine tıklayın ve geçerli çözünürlüğü (üstteki değer) ve önerilen çözünürlüğü (alttaki değer) onaylayın, ardından "Next" ögesine tıklayın.

PITCH için örnek test görünür.

5 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

6 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine ba

SCREEN menüsü ekranda görüntülenir.

7 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PITCH ayar menüsü ekranda görüntülenir.

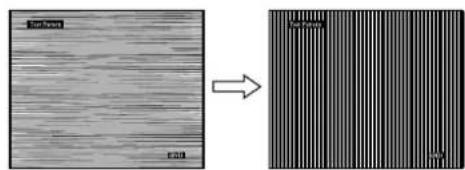

8 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayarı, dikey çizgiler kaybolacak şekilde yapın.

9 OK düğmesine basın.

Ana menü ekranda görüntülenir. Tüm ekranda yatay çizgiler görünıyorsa, aşağıdaki prosedürleri kullanarak PHASE seçeneğini ayarlayın.

10 "Next" üzerine tıklayın.

PHASE için örnek test görünür.

11 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PHASE ayar menüsü ekranda görüntülenir.

12 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

13 OK düğmesine basın.

Ana menü ekranda görüntülenir.

14 "Next" üzerine tıklayın.

MERKEZ için örnek test görünür.

15 H CENTER veya V CENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

H CENTER ayar menüsü veya V CENTER ayar menüsü ekranda görüntülenir.

16 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

17 "Next" üzerine tıklayın.

Örnek testi sona erdirmek için "End" veya "ÇIKİŞ" üzerine tıklayın.

Auto run çalışmadığında:

1 "My Computer" klasörünü açın ve CD-ROM simgesi üzerine sağ tıklayın.

"Explorer" üzerine gidin ve CD-ROM simgesini açın.

2 [Utility]'yi açın ve ardından [WINDOWS]'u seçin.

3 [WIN_UTILITY.EXE] seçeneğini tercih edin.

Test örneği görüntülenir. Adım 4'e gidin.

Macintosh için

1 CD-ROM'u açın.

2 [Utility]'yi açın ve ardından [MAC]'i seçin.

3 [MAC UTILITY]'yi açın ve ardından [MAC_CLASSIC_UTILITY] veya [MAC_OSX_UTILITY]'yi başlatın.

Test örneği görüntülenir. Adım 4'c gidin.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

6 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PHASE ayar menüsü ekranda görüntülenir.

7 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayari, yatay çizgiler minimum seviyede olacak şekilde yapın.

8 OK düğmesine basın.

Ana menü ekranda görüntülenir.

Eğer tüm ekranda dikey çizgiler görüntülenirse, aşağıdaki prosedürleri takip ederek PITCH seçeneğini ayarlayın.

9 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PITCH ayar menüsü ekranda görüntülenir.

10 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayarı, dikey çizgiler kaybolacak şekilde yapın.

11 OK düğmesine basın.

Ana menü ekranda görüntülenir.

12 H CENTER veya V CENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

H CENTER ayar menüsü veya V CENTER ayar menüsü ekranda görüntülenir.

13 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

14 Test örneğini kapatmak için "END" öğesine tıklayın.

Renk ısisını ayarlama (COLOR)

Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk ısısı ayarlarından seçebilirsiniz.

Ayrıca, gerekirse, renk ısısına ince ayar da yapabilirsiniz. Ekranın parlaklık moduna göre arzu ettiğiniz renk ısısını ayarlayabilirsiniz

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (COLOR) seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir.

3 İstediğiniz renk ısısını seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

Isıyı 9300K'dan 6500K'ya (varsayılan ayar) indirdiğinizde, beyazlar mavimsi tondan kırmızımsı tona doğru kayacaktır. "sRGB"yi seçtiğinizde renkler sRGB profiline göre ayarlanır. (sRGB renk ayarı, bilgisayar ürünleri için dizayın edilmiş endüstri standardı renk alan protokolüdür.) Eğer "sRGB"yi seçerseniz bilgisayarınızın renk ayarları sRGB profiline ayarlı olmalıdır.

Notlar

• Eğer bağlı olan bilgisayar ya da başka bir ekipman sRGB özelliğine sahip değilse, renkler sRGB profiline göre ayarlanamaz.
• COLOR, sRGB'ye ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA'yi ayarlayamazsınız.

Renk ısisına ince ayar yapma (USER ADJUSTMENT)

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz x

1 ADJUST seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın. USER ADJUSTMENT menüsü ekranda görüntülenir.

2 R (Red/Kırmızı) veya B (Blue/Mavi) seçeneklerini seçmek için, ↓/↑ düğmelerine basın ve OK düğmesine basın. Ardından, istediğiniz renk ısısını ayarlamak için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Bu ayar renk ısısını R ve B bölümlerini G (Green/yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.

3 seçeneğini seçmek için ↓/↑ düğmelerine ve OK düğmesine basın.

Yeni renk ayarı bellekte USER olarak saklanır ve USER seçildiğinde otomatik olarak geri çağrılır. Ana menü ekranda görüntülenir.

Gama ayarının değiştirilmesi (GAMMA)

Görüntünün renk gölgesini, görüntünün orijinal renk gölgesi ile birleştirebilirsiniz.

Not

COLOR, sRGB'ye ayarlıyken;CONTRAST, BRIGHTNESS veya GAMMA'yi ayarlayamazsınız.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (GAMMA) seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın. GAMMA menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine

basın ve sonra OK düğmesine basın.

Keskinliği ayarlama

(SHARPNESS)

Şekillerin keskinliklerini ayarlayın.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (SHARPNESS) seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

SHARPNESS menüsü ekranda görüntülenir.

3 Keskinliği ayarlamak için, ↓/↑ düğmelerine basın

ve sonra OK düğmesine basın.

Menü konumunu değiştirme

(MENU POSITION)

Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (MENU POSITION) seçeneğini seçmek için

↓/↑ düğmelerine ve sonra da OK düğmesine basın.

MENU POSITION menüsü ekranda görüntülenir.

3 İstediğiniz konumu seçmek için ↓/↑ düğmelerine

basın, istenilen konumu seçin ve OK düğmesine basın.

Ekranın üstünde, ortasında ve altında olmak üzere üçer pozisyon bulunur.

Girişi otomatik olarak değiştirme (INPUT SENSING) (sadece SDM-E76D/SDM-E96D)

INPUT SENSING menüsünde AUTO ON seçeneğini seçtiğinizde, monitör otomatik olarak bir giriş terminaline bir giriş sinyali saptar ve enerji tasarruf moduna girmeden önce girişi otomatik olarak değiştirir.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (INPUT SENSING) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

INPUT SENSING menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- AUTO ON: Seçilen giriş terminalinde giriş sinyali yoksa veya INPUT düğmesi ile bir giriş terminali seçtiğinizde ve terminalde giriş sinyali yoksa, ekran mesajı görüntülenir (sayfa 16) ve monitor, girişi otomatik olarak değiştirmek için başka bir giriş terminaline yönelik giriş sinyalini kontrol eder. Giriş değiştirildiğinde, seçilen giriş terminali ekranın sol üst kısmında görüntülenir. Giriş sinyali yoksa, monitor otomatik olarak enerji tasarruf moduna geçer.

- AUTO OFF: Giriş otomatik olarak değiştirilmez. Girişi değiştirmek için INPUT düğmesine basın.

Ekran menüsü dilini seçme (LANGUAGE)

Bu monitördeki menülerde ve mesajlarda kullanılan dili değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 İstediğiniz seçeneğin simgesi belirene kadar ↓ düğmesine basmaya devam edin.

3 (LANGUAGE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

LANGUAGE menüsü ekranda görüntülenir.

4 Bir dil seçmek için, ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ENGLISH: İngilizce

• FRANÇAIS: Fransızca

• DEUTSCH: Almanca

- ESPAÑOL: Íspanyolca

• ITALIANO: Ítalyanca

• NEDERLANDS: Hollandaca

• SVENSKA: İsveççe

- РУССКИЙ: R u s - 日本語: J a p o n c a

- 中Cnce

ilave ayarlar

Aşağıdaki seçenekleri ayarlayabilirsiniz:

- RESET

- MENU LOCK

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 İstediğiniz seçeneğin simgesi belirene kadar ↓ düğmesine basmaya devam edin.

3 İstediğiniz seçeneği seçmek için ↓/↑ düğmelerine basın, istenilen konumu seçin ve OK düğmesine basın.

Seçilen seçeneğin ayarını aşağıdaki talimatlara göre yapın.

■ Tüm ayar verilerini fabrika ayarlarına sıfırlama

Yaptığınız ayarları fabrika ayarlarına geri döndürebilirsiniz.

1 →← (RESET) seçeneğini seçmek için ↑/↓ düğmelerine ve sonra da OK düğmesine basın.

RESET menüsü ekranda görüntülenir.

2 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- OK: Yapılan ayarları, fabrika ayarlarına geri döndürmek için [IMAGE] LANGUAGE) ayarı bu yöntemle değişmez.

- CANCEL: Sifirlamayı iptal etmek ve menü ekranına dönmek için.

■ Menüleri ve kontrol düğmelerini kilitleme

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitleyebilirsiniz.

1 Oπ (MENU LOCK) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

MENU LOCK menüsü ekranda görüntülenir.

2 ON veya OFF seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

- ON: Sadece ⏻ (güç) anahtarı çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda Ⓞ (MENU LOCK) ikonu belirir.

- OFF: O m (MENU LOCK) seçeneğini OFF konumuna getirin. Eğer O m (MENU LOCK) seçeneğini ON konumuna getirirseniz, sadece bu menü maddesi seçilebilir.

Teknik Özellikler

Enerji tasarrufu fonksiyonu

Bu monitor VESA, ENERGY STAR ve NUTEK enerji tasarrufu standartlarına uygundur. Monitor eğer Analog giriş için DPMS (Display Power Management Standard)/Dijital giriş için DMPM (DVI Digital Monitor Power Management) uyumlu bir bir bilgisayara veya video grafik kartına bağlanırsa, monitor aşağıda gösterilen şekilde otomatik olarak enerji tüketimini azaltacaktır.

Enerji modu Enerji tüketimi ⏻ (güç)
	göstergesi
normal çalışma 38W(maks.)	yeşil
(SDM-E76A/SDM-E76D)
44W(maks.)
(SDM-E96A/SDM-E96D)
aktif kapanma* 1,0 W (maks.) turuncu (derin uyku)**
power off 1,0 W (maks.) off

* Eğer bilgisayarınız “aktif kapanma” moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL görüntülenir. 5 saniye sonra monitor enerji tasarrufu moduna geçer.

** "derin uyku" Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.

Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali)

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitorün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima nct bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitor frekans aralıkları dahilinde):

Yatay frekans: 28–80 kHz

Dikey frekans: 56–75 Hz

Sonuç olarak, monitor ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitorün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar

algılandığında sanki monitor temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

Not (sadece SDM-E76D/SDM-E96D)

INPUT1 için DVI-D giriş soketi dijital RGB sinyallerini ayarlamaya gerek yoktur.

AUTO ADJUST'in OFF seçeneği seçiliyken faz, adım ve resim konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 11). Yaptığınız manuel ayarlar hafızada saklanır ve monitor aynı giriş sinyalini algıladığında yeniden kullanır.

Notlar

• Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.
• Resim bu aşamada kırışıma yapabilir, ancak bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Ekran mesajları

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 17.

Ekranda OUT OF RANGE mesajı görüntülenirse,

Bu, giriş sinyalinin monitor özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki bölümleri kontrol edin.

Örnek

INFORMATION OUT OF RANGE INPUT1:DVI-D xxxx.xkHz/xxxxz

Eğer "xxx.x kHz/xxx Hz" ekrana gelirse

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

Eğer ekranda "RESOLUTION > 1280 × 1024" belirirse

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1280 × 1024 veya daha düşük).

Eğer NO INPUT SIGNAL mesajı ekranda görüntülenirse

Bu mesaj, giriş sinyali olmadığı anlamına gelir.

Örnek

INFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

Monitör, ekranda mesaj belirdikten yaklaşık 5 saniye sonra enerji tasarrufu moduna girer.

Ekranda CABLE DISCONNECTED mesajı ekranda görüntülenirse

Bu mesaj, video sinyal kablosunun çıkarıldığıni belirtir.

Örnek

Monitör, ekranda mesaj belirdikten yaklaşık 45 saniye sonra enerji tasarrufu moduna girer.

Hata belirtileri ve olası giderme yöntemleri

Eğer sorun bağlı bulunan bilgisayardan veya diğer ekipmandan kaynaklanıyorsa lütfen ilgili donanının kullanım talimatlarına bakınız.

Belirti Bu öğeleri kontrol edin
No picture (görüntü yok)
(güç) göstergesi yanmıyorsa ve (güç) düğmesine basıldığında da (güç) yanmazsa,	Güç kablosunun takılı olup olmadığını kontrol edin.
Ekranda CABLE DISCONNECTED mesajı ekranda görüntülenirse,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 6).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.Giriş seçim ayarının doğru olup olmadığını kontrol edin (sayfa 8).Desteklenmeyen bir video sinyal kablosu takılı. Eğer desteklenmeyen bir video sinyal kablosu takılı durumda ise, CABLE DISCONNECTED mesajı enerji tasarruf moduna geçmeden önce ekranda görüntülenebilir. Bu bir arıza değildir.
Eğer ekranımızda NO INPUT SIGNAL belirirse, veya (güç) göstergesi turuncu ise,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 6).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.Giriş seçim ayarının doğru olup olmadığını kontrol edin (sayfa 8).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.Ekran kartınızın düzgün şekilde takıldığından emin olun.Ekran kartınızın en son sürücülerini yükleyin. Veya ekran kartınızın versiyonunu mevcut işletim sistemiyle uyumlu hale getirin.Bir dizüstü bilgisayar kullanırken, bilgisayarımızın çıkışını video out olarak ayarlayın (video out ayarı ile ilgili daha fazla bilgi için bilgisayar üreticinize başvurun).Bilgisayarın açık konumda olup olmadığını kontrol edin.Bilgisayarı yeniden başlatın.
Ekranda OUT OF RANGE mesajı görüntülenirse,	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerVideo (görüntü) İfrekansının monitorün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitorün yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın: Horizontal: 28–80 kHz (analog RGB), 28–64 kHz (sadece SDM-E76D/SDM-E96D için dijital RGB)Vertical: 56–75 Hz (analog RGB), 60 Hz (sadece SDM-E76D/SDM-E96D için dijital RGB)Çözünürlük:1280 × 1024 veya daha düşükİşletim sisteminizi Güvenli modda başlatın ve çözünürlüğü ayarladıktan sonra bilgisayarı yeniden başlatın. Güvenli mod ayarı işletim sisteminize göre değişiklik gösterir. Daha fazla bilgi için bilgisayar üreticinize başvurun.
Eğer Windows kullanıyorsanız ve eski bir monitorün yerine, bu monitorü kullanacaksanız,	Eğer eski bir monitorün yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve aşağıdaki talimatları uygulayın. Windows aygıt seçimi penceresinde “Manufacturers” (üretici) listesinden “Sony”yi ve “Models” (modeller) listesinden istenilen model ismini seçin. Bu monitorün model ismi “Models” (Modeller) listesinde görüntülenmiyorsa, “Plug & Play” (Tak ve Çalıştır) seçeneğini deneyin.
Eğer Macintosh sistem kullanıyorsanız,	Eğer Macintosh adaptörü (birlikte verilir) kullanıyorsanız adaptörü kontrol edin ve video sinyal kablosunun doğru takılı olduğundan emin olun.
Görüntü titremesi, oynaması, sallanması ya da karışması	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 11).Monitörü, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı deneyin.■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerGrafik kartının monitöre uygun şekilde ayarlanmış olduğundan emin olun.Grafik modunun, (VESA, Macintosh 19" Color, vs.) ve giriş sinyali frekansının bu monitör tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitörün doğru senkronizasyon yapabilmesi için çok dar senkronizasyon darbesine sahip olabilir.Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazeleme oranını (dikey frekans) ayarlayın.
Görüntü bulanık	Parlaklığı ve kontrastı ayarlayın (sayfa 10).Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 11).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın.
Hayalet görüntü	Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde taklı olduğundan emin olun.
Resim ortalanmamış veya boyutları düzgün değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 11).Görüntü konumunu ayarlayın (sayfa 11). Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın.
Görüntü çok ufak	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın.
Görüntü çok karanlık	Parlaklığı, BRIGHTNESS menüsünü kullanarak ayarlayın (sayfa 11).Arka ışığı ayarlayın (sayfa 10).Monitör açıldıktan sonra parlakhığın gelmesi birkaç dakika sürebilir.
Dalgalı veya oval (moire) bir görüntü var	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 11).
Renk düzenli değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 11).
Beyaz renk tam olarak beyaz görüntülenmiyor	Renk ısısını ayarlayın (sayfa 13).
Monitör düğmeleri çalışmıyor ( Okranda görüntülenir)	Menü kilidi ON durumda ise OFF’a getirin (sayfa 14).
Monitör kısa bir zamandan sonra kapanıyor	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarda enerji tasarrufu modunu kapatın.
Menü ekranında görüntülenen çözünürlük yanlış.	Ekran kartı ayarına bağlı olarak, menü ekranında görüntülenen çözünürlük, bilgisayarda ayarlı olanla aynı olmayabilir.

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Model ismi: SDM-E76A, SDM-E96A, SDM-E76D ya da SDM-E96D
• Serinumarasi
• Problemin detaylı açıklaması
• Satın alma tarihi
• Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri

Özellikler

SDM-E76A

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Görüntü boyutu: 17,0 inç

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

Dikey: 56–75 Hz (analog RGB)

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyesi RGB video sinyali

pozitif veya negatif

(Ayrı yatay ve dikey)

Güç gereksinimi 100–240 V, 50–60 Hz,

Maks. 1,0 A

Çalışma sıcaklığı 5–35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (5°):

Yaklaşık 382×403,2×193,2 mm

(15^1/8 × 15^7/8 × 7^5/8 in)

^3/_4 oz.)

Ağırlık Yaklaşık 4,5 kg (9 lb. 14

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 6.

SDM-E96A

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Görüntü boyutu: 19,0 inç

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

Dikey: 56–75 Hz (analog RGB)

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyesi RGB video sinyali

pozitif veya negatif

(Ayrı yatay ve dikey)

Güç gereksinimi 100–240 V, 50–60 Hz,

Maks. 1,0 A

Çalışma sıcaklığı 5–35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (5°):

Yaklaşık.420×433,1×193,2 mm

(16^5/8 × 17^1/8 × 7^5/8inc)

lb. 2 oz.)

Ağırlık Yaklaşık 5,5 kg (12

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 6.

* Tavsiye edilen yatay ve dikey zamanlama koşulu

• Yatay sync genişliği toplam yatay zamanın %4,8'inden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.
• Yatay boşluk genişliği 2,5 µsec den fazla olmalıdır.
• Dikey boşluk genişliği 450 µsec den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.

SDM-E76D

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Görüntü boyutu: 17,0 inç

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

28–64 kHz (dijital RGB)

Dikey: 56–75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyesi RGB video sinyali

pozitif veya negatif

(Ayri yatay ve dikey)

Dijital RGB (DVI) sinyali: TMDS

(Tek bağlantı)

Güç gereksinimi 100–240 V, 50–60 Hz,

Maks. 1,0 A

Çalışma sıcaklığı 5–35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (5°):

Yaklaşık 382 × 403,2 × 193,2 mm

(15^1 / 8× 15^7 / 8× 7^5 / 8inc)

^3/_4 oz.)

Ağırlık Yaklaşık 4,5 kg (9 lb. 14

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 6.

SDM-E96D

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Görüntü boyutu: 19,0 inç

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

28–64 kHz (dijital RGB)

Dikey: 56–75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyesi RGB video sinyali

pozitif veya negatif

(Ayri yatay ve dikey)

Dijital RGB (DVI) sinyali: TMDS

(Tek bağlantı)

Güç gereksinimi 100–240 V, 50–60 Hz,

Maks. 1,0 A

Çalışma sıcaklığı 5–35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (5°):

Yaklaşık.420 × 433,1 × 193,2 mm

(16^5 / 8× 17^1 / 8× 7^5 / )

Ağırlık Yaklaşık 5,5 kg (12

lb. 2 oz.)

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 6.

* Tavsiye edilen yatay ve dikey zamanlama koşulu

- Yatay sync genişliği toplam yatay zamanın %4,8'inden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.

- Yatay boşluk genişliği 2,5 µsec den fazla olmalıdır.

- Dikey boşluk genişliği 450 µsec den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.

TCO'03 Eco-document
