使用説明書 KCARC107MR KENWOOD

• レシーバーに接続するときは、本機にIDを設定する必要がありま す。IDの設定方法はレシーバー取扱説明書の<リモコンIDセットアップ>を参照してくだ さい。
• レシーバーのデュアルゾーンコントロール機能を使用中は、本機 からの操作はフロント側またはリア側専用となります。初期設定ではフロント側のコントロールが可能です。リア側のコントロールに切り替える場合は、レシーバー取扱説明書の<デュアルゾーンコントロール>を参照してください。 ¡ 押すたびに電源がオン・オフします。 ™ ディスプレイ設 定モード に入ります。 詳しくは<ディスプレイ設定 >(後記）参照してください。 １秒以上押すと、表示がスクロールします。 £ 押すたびにソースが以下の順に切り替わります。 チューナー（“TUNER”）、iPod（“IPOD”）、USB（“USB”）, Bluetoothオーディオ（“BT-AEXT”）（別売品)、AUX入 力（“AUX”） 使用できないソースには切り替わりません。 ¢ オーディオコントロールモードに入ります. １秒以上押すとオーディオセットアップモードに入りま

動作 操作項目を選択する [5]/[∞]ボタンを押す。 [ ]/[ ]ボタンを押す。 Searchmodeサーチモード時などでは選択項目を決

∞ チューナー :バンドを選択します。 iPod/USB:フォルダを選択します。 § サーチモードになります。 “SRCH/FAV”と表示されます。 KMR-700Uに接続時は、もう一度§[ ]buttonを押 すとFa v o r i t e モ ード になり、ª[+]or[‒]buttonを押す とブラウジングモードになります。 詳しいサーチモードの操作については、接続したレ シーバーの取扱説明書を参照してください。レシー バーと同様の操作でサーチモード機能が使用できま

¶ チューナー :放送局を選択します。 iPod/USB:曲を選択します。

• 音量を素早く小さくします。 もう一 度 押すと、 元 の 音 量 に 戻ります。 １秒以 上 押 すと、 プレ イが 一 時 停止しま す。 もう一 度１秒以 上 押 すとプレイを再 開します。 ª 音量を調整します。

KCA-RC107MRr1.indb30KCA-RC107MRr1.indb30 09.2.130:32:41PM09.2.130:32:41PM日本語 ディスプレ イ 設 定 以下の表示設定項目の調整をします。

“DISPSEL” <テキスト表示設定>を参照し

“DIM” ライトスイッチに合わせてティ スプレイの輝度が変化します。 “AUTO”, “MANU”, “OFF” “CNTRST” ディスプレイのコントラストを

“0”‒“10” “ID:” リモコンのIDを表示します。

• リモコンのIDについては、レシーバー取扱説明書の<リモコン IDセットアップ>を参照してください。 1 ディスプレイ設定モードにします [DISP]ボタンを押す。 2 設定する項目を選択します [5] / [∞]ボタンを押す 3 設定する各項目を調整します [ ] / [ ]ボタンを押す 4 ディスプレイ設定モードを終了します [DISP]ボタンを押す。

以下のテキストから表示する情報を選択します。

“DATE” iPod/USBプレイ時 表示 設定内容曲名＆アーティスト名 “TITLE” アルバム名＆アーティスト名 “ALBUM” “FOLDER” “FILE” プレイタイム＆ファイル番号 “P-TIME”

“DATE” AUXソース時 AUXname “SRCNAME”

“DATE” 1 ディスプレイ設定モードにします [DISP]ボタンを押す。 2 テキスト表示設定項目を選択します [5] / [∞]ボタンを押す “DISPSEL”表示を選択します。 3 テキスト表示設定モードにします [ENTER]ボタンを押す。 4 表示を設定するテキスト位置を選択します [5] / [∞]ボタンを押す 5 表示するテキストを選択します [ ] / [ ]ボタンを押す 6 テキスト表示設定モードを終了します [ENTER]ボタンを押す。

• 選択した情報がない場合は、代替の情報が表示されます。

• iPodのプレイ中にフォルダ名表示を選択すると、現在選択 中のブラウズ項目に沿った名称が表示されます。
• iPodのプレイ中の表示で、すべての文字を表示できない場 合は、リスト内のファイル番号で示します。表示内容 表示

穴を開けて取り付ける際は、パイプ類・タンク・電 気配線などの位置を確認のうえ、これらと当たった り接触することがないようにしてください。火災の

本製品の取り付け終了後に、電装系などが正常に動作 することを確認してください。正常に動作しない場合 は、正常に動作するように取り付けをやり直してくだ

事故防止のため、電池やネジなどの小物類は幼児の手 の届かないところに保管してください。万一飲み込ん だ場合は、直ちに医師に相談してください。

車両の板金部の近くを通るコードには、保護用テープ

コードが切れると、ショート事故により、火災となる

本製品の取り付け・配線は技術と経験が必要です。 安全のため < お買い上げの販売店 > にご依頼ください。

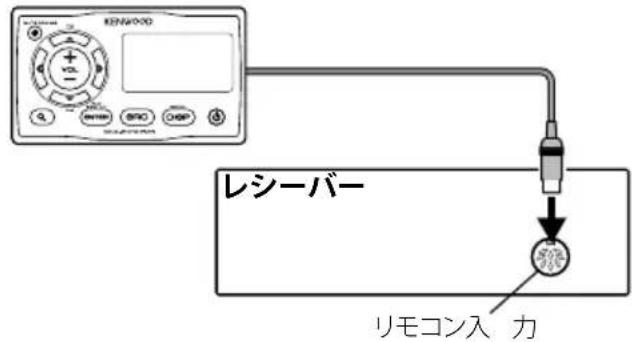

KCA-RC107MRを１台接続する場合

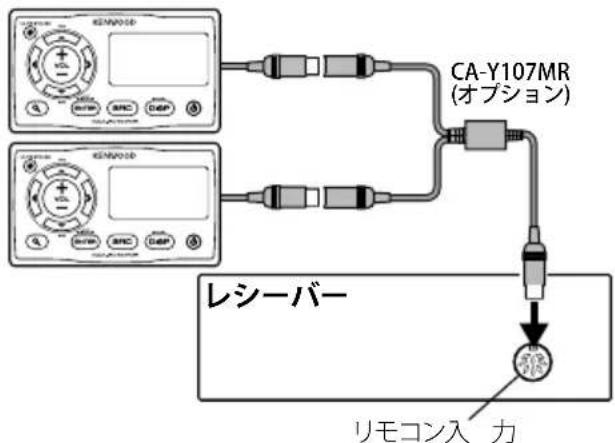

KCA-RC107MR KCA-RC107MRを2台接続する場合

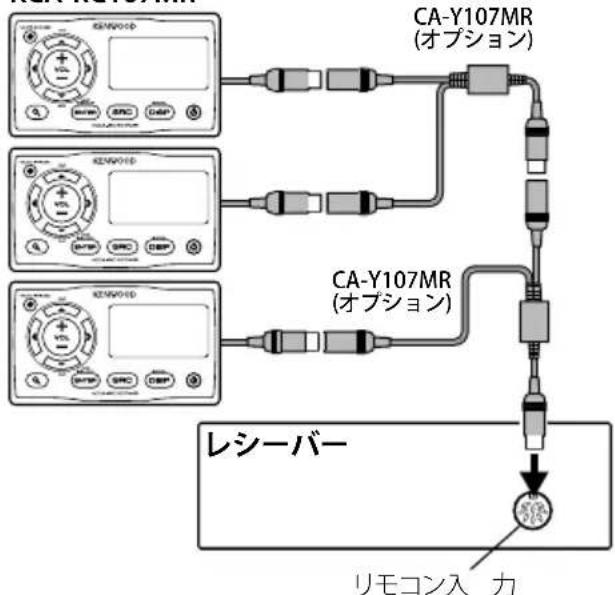

KCA-RC107MR CA-Y107MR(オプション) KCA-RC107MRを3台接続する場合

• レシーバーとKCA-RC107MRの取り付け位置が離れているときは、 延長ケーブルCA-EX7MR(7m)またはMRCA-EX3MR(3m)を使用して最大15mまで配線ケーブルを伸ばすことができます。 KCA-RC107MRr1.indb32KCA-RC107MRr1.indb32 09.2.130:32:42PM09.2.130:32:42PM日本語

1 テンプレート（裏表紙）に合わせて、取付面に取り付け穴

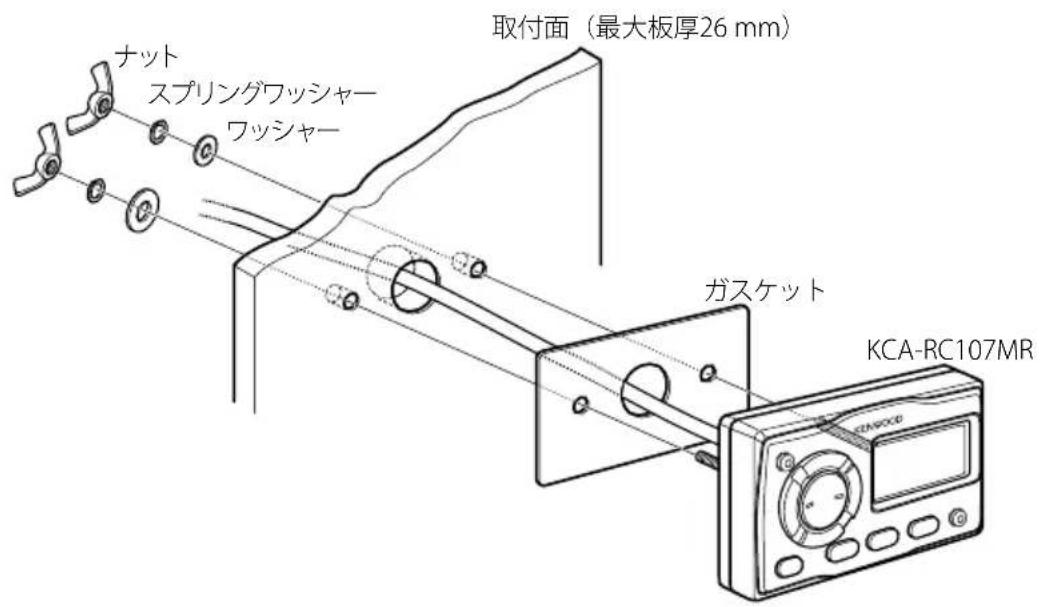

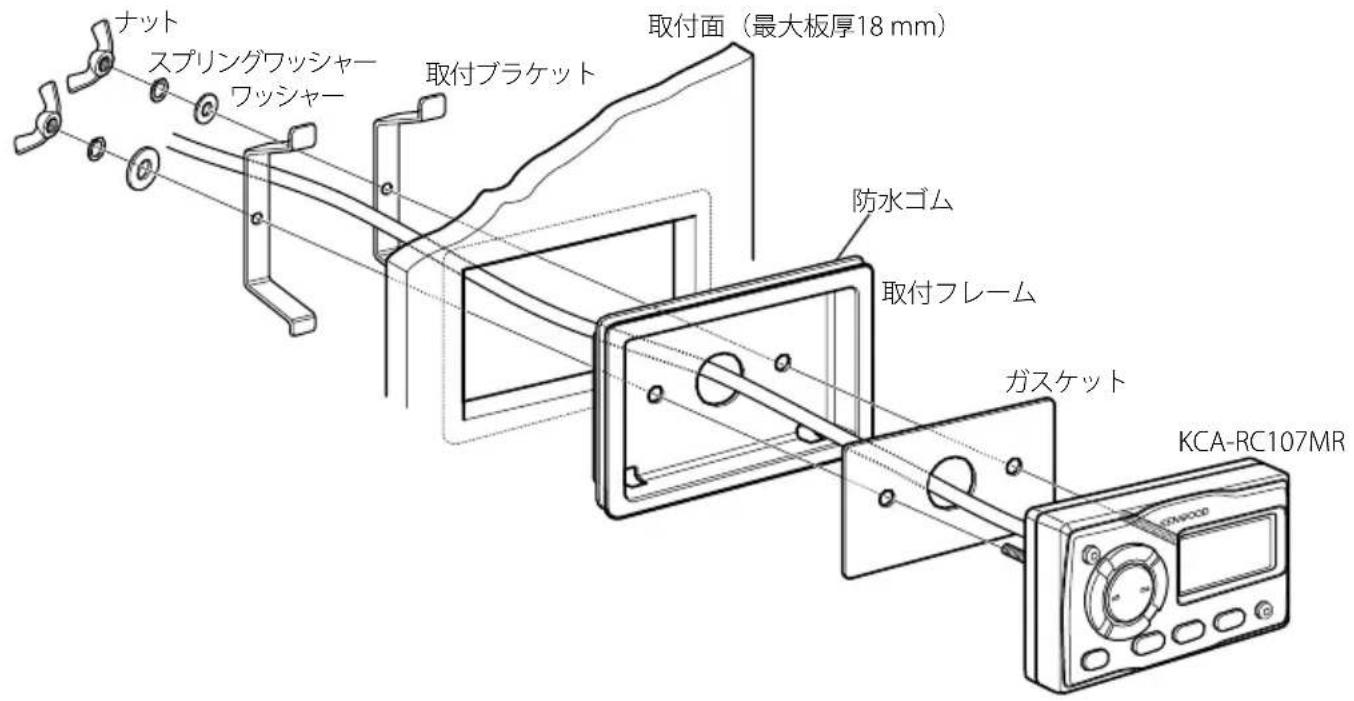

2 下図のように取り付けます。 取付フレームを使用する場合 取付フレームを使用しない場合
