KCARC107MR - Afstandsbediening KENWOOD - Gratis gebruiksaanwijzing en handleiding

Producttype	Bedrade afstandsbediening voor audio-ontvanger
Merk	KENWOOD
Model	KCA-RC107MR
Compatibiliteit	KENWOOD KMR-700U ontvanger (en compatibele modellen)
Kabellengte	1 meter (ongeveer); verlengsnoeren beschikbaar tot 15 meter
Voeding	Via de ontvanger (geen batterijen nodig)
Weergave	LCD-scherm met instelbare achtergrondverlichting (DIM)
Hoofdfuncties	Volumeregeling, bronselectie, nummerzoeken, audio-instelling, displayconfiguratie
Aantal aan te sluiten afstandsbedieningen	Tot 3 (met verlengsnoeren)
Materiaal	ABS-kunststof
Gewicht	150 g (ongeveer)
Afmetingen (L x B x H)	100 x 50 x 20 mm (ongeveer)
Bedrijfstemperatuur	0°C tot 40°C
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen chemicaliën gebruiken.
Veiligheid	Niet blootstellen aan vocht, direct zonlicht of overmatige hitte.
Reserveonderdelen en repareerbaarheid	Geen losse onderdelen verkrijgbaar. Neem bij een storing contact op met een professional.
Algemene informatie	Voldoet aan richtlijn EMC 2004/108/EC. Gemaakt door Kenwood Corporation.

Veelgestelde vragen - KCARC107MR KENWOOD

Hoe koppel ik de afstandsbediening aan de ontvanger?

Het ID van de afstandsbediening moet worden geregistreerd. Raadpleeg de handleiding van de ontvanger voor het registreren van het ID.

Wat moet ik doen als de afstandsbediening niet onmiddellijk reageert na het inschakelen van de ontvanger?

Het is mogelijk dat de actie niet onmiddellijk is. Wacht 1 of 2 seconden voordat u de afstandsbediening gebruikt.

Hoe stel ik het contrast en de helderheid van het display in?

Druk op [DISP] om de instelmodus te openen. Gebruik [▲]/[▼] om 'CNTRST' (contrast) of 'DIM' (helderheid) te selecteren, en stel in met [«]/[»]. Druk nogmaals op [DISP] om af te sluiten.

Hoe verander ik de audiobron?

Druk op de [SRC]-toets om door de bronnen te bladeren in volgorde: SIRIUS, TUNER, iPod, USB, Bluetooth, AUX. Niet-beschikbare bronnen kunnen niet worden geselecteerd.

Hoe gebruik ik de zoekfunctie om nummers te vinden?

Druk op [Q] om de zoekmodus te activeren (weergave 'SRCH/FAV'). Gebruik [▲]/[▼] om een item te selecteren, vervolgens [«]/[»] om in te stellen. Druk op [ENTER] om te bevestigen. Raadpleeg de handleiding van de ontvanger voor meer informatie.

Hoe onderbreek ik het afspelen?

Druk minstens 1 seconde op de [ATT]-toets (attenuatie) om te pauzeren. Druk nogmaals 1 seconde in om te hervatten.

Hoe selecteer ik het type weergegeven informatie (titel, artiest, enz.)?

Selecteer in de weergave-instelmodus 'DISP SEL' met [▲]/[▼], druk op [ENTER], kies het weergavegedeelte en selecteer de gewenste informatie met [«]/[»]. Bevestig met [ENTER].

Kan ik meerdere afstandsbedieningen op dezelfde ontvanger aansluiten?

Ja, het is mogelijk om tot drie KCA-RC107MR afstandsbedieningen aan te sluiten met behulp van verlengsnoeren CA-EX7MR (7 m) of CA-EX3MR (3 m).

Wat is de maximale kabellengte van de afstandsbediening?

De standaardkabel is ongeveer 1 meter. Met een verlengsnoer kan de totale lengte 15 meter bedragen.

Hoe reinig ik de afstandsbediening?

Gebruik een zachte, droge doek om het oppervlak te reinigen. Gebruik geen chemische of schurende middelen.

GEBRUIKSAANWIJZING KCARC107MR KENWOOD

• Wonneer u dit toestel op de ontvanger aansluit, moet u de afstandsbediening-id registrenderen. Raadpleeg in de bij de ontvanger meegeleverde gebruiksaanwijzing voor informatatie over het registrenderen van afstandsbediening-id's.
• Wonneer de dubbele-zonefunctie van de ontvanger actief is,(Intucht u alleen de voorzijde ofchterzijde van dit toestel bedieren. De afstandsbediening is standard ingesteld op bediening van de voorzijde.Raedpleeg in de bij de ontvanger meegeleverde gebruiksaanwijzing voor informatie over het omschakelen aan bediening van dechterzijde.
• Het is möglichk dat u, net nadat u de voeding hebt ingeschakeld, de ontvanger met deze afstandsbediening nicht kunt bedieren. Wacht 1 tot 2 seconden en bedien de ontvanger verrolgens met de afstandsbediening.

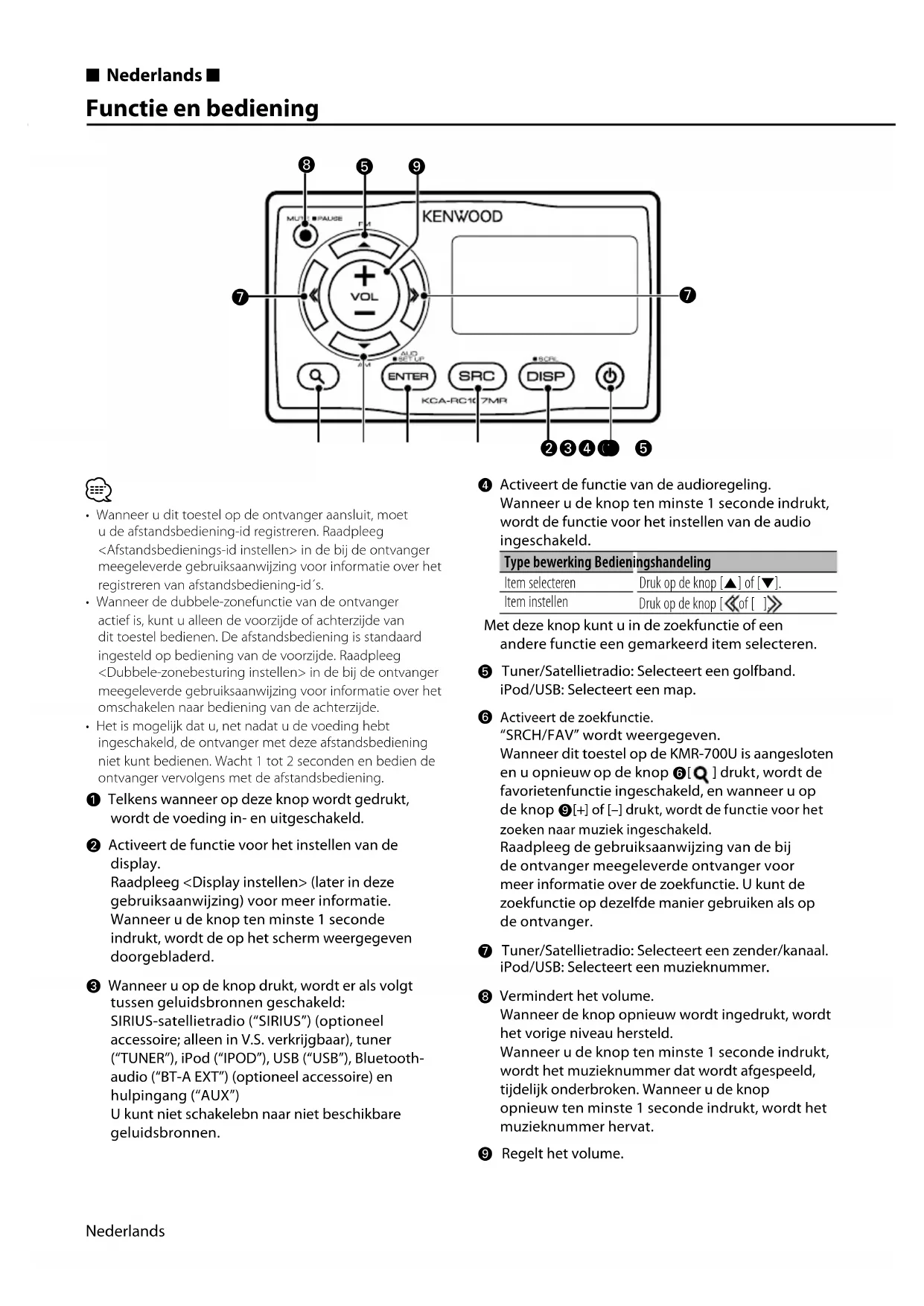

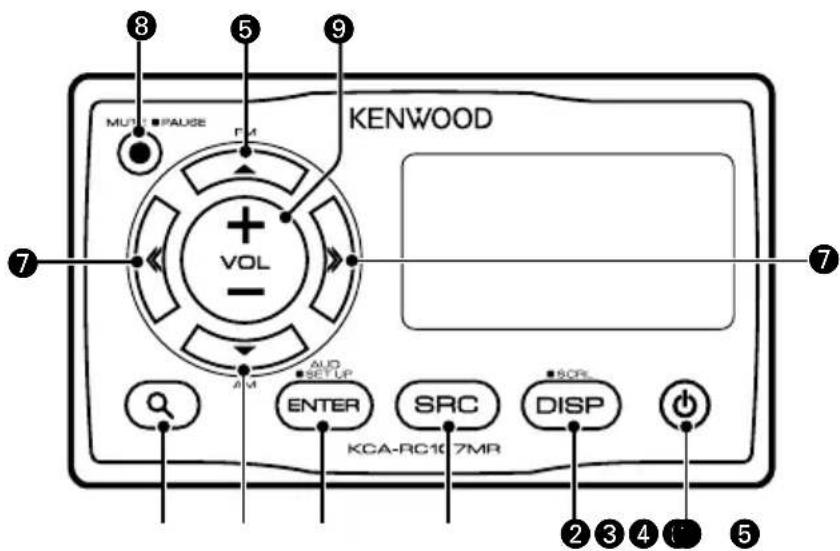

  1 Telkens wanner op deze knop worden gedrukt, worden de voeding in- en uitgeschakeld.
  2 Activeert de functie voor het instellen van de display. Raadpleeg (later in deze gebruiksaanwijzing) voor meer informatie. Wanner u de knop ten minste 1 seconde indrukt, worden de op het scherm weergegeven doorgebladerd.
  Wanner u op de knop drukt, worden er als volgt tussen geluidsbronnen geschakeld: SIRIUS-satellietradio ("SIRIUS") (optioneel accessoire; alleen in V.S. verkrijgbaar), tunes ("TUNER"), iPod ("IPOD"), USB ("USB"), Bluetooth audio ("BT-A EXT") (optioneel accessoire) en hulpingang ("AUX") U kunt nicht schakelebn maar nicht beschikbare geluidsbronnen.

Activeert de functie van de audioregeling.
Wanner u de knop ten minste 1 seconde indrukt,
wordt de functie voor het instellen van de audio
ingeschakeld.

Type bewerking Bedieningshandeling
Item selecteren	Druk op de knop [▲] of [▼].
Item instellen	Druk op de knop [◇of [ ]].

Met deze knop=kunt u in de Zoekfunctie of een andere functie een gemarkeerd item selecteren.

Tuner/Satellietradio: Selecteert een golfband. iPod/USB: Selecteert een map.
Activeert de Zoekfunctie. "SRCH/FAV" wordt weergegeben. Wanner dit toestel op de KMR-700U is aangesloten en u opnieuw op de knop 6 [Q] drukt, wordt de favorietenfunctie ingeschakeld, en wanner u op de knop 9[± ] of [-] drukt, wordt de functie voor het zoekenaar muziek ingeschakeld. Raadpleeg de gebruiksaanwijzing van de bij de ontvanger meegeleverde ontvanger voor meer informatie over de zoekfunctie. U kunt de zoekfunctie opdezelfde manier gebruiken als op de ontvanger.
7 Tuner/Satellietradio: Selecteert een zender/kanaal. iPod/USB: Selecteert een muzieknummer.
Vermindert het volume.
Wanner de knop opnieuw worden ingedrukt, worden het vorigeiveau hersteld.
Wanner u de knop ten minste 1 seconde indrukt, worden het muzieknummer dat worden afgespeeld,ijdelijk onderbroken. Wanner u de knop opnieuw ten minste 1 seconde indrukt, worden het muzieknummer hervat.
Regelt het volume.

Display instellen

U=knt de volgende weergave-items instellen;

Display-item Beschrijving Instelling
“DISP SEL” Raadpleeg <Tekstweergave selecteren>. —
“DIM” Stelt in of de verlichting van de display wordt gedim als de lichtschakelaar van de auto is ingeschakeld of continu worden gedimd.	“AUTO”, “MANU”, “OFF”
“CNTRST” Stelt het contrast van de display in. “0” – “10”
“ID:” Geeft de afstandsbediening-id werk. —

• Raadpleeg in de bij de ontvanger meegeleverde gebruiksaanwijzing voor informatatie over de afstandsbediening-id's.

1 Activeer de functie voor het instellen van de display Druk op de knop [DISP].
2 Selecteer het item voor het instellen van de display Druk op de knop [A] of [V].
3 Stel het item voor het instellen van de display in Druk op de knop [ of]
4 Sluit de functie voor het instellen van de display Druk op de knop [DISP].

Tekstweergave selecteren

Verandert de weergegeven informatie van elke bron als volgt;

Met tuner als geluidsbron

Informatie Display-item
Frequentie en programmaservicenaam (RDS)	“FREQ/PS”
Muziektitel (RDS) en artiestnaam (RDS) “TITLE”
Zendernaam (RDS)	“ST NAME”
Radiotekt Plus (RDS)	“R-TEXT+”
Radiotekt (RDS)	“R-TEXT”
Frequentie (FM/AM)	“FREQ”
Klok	“CLOCK”
Datum	“DATE”

Met iPod/USB-apparaat als geluidsbron

Informatie Display-item
Muziektitel & artiestnaam	“TITLE”
Albumnaam & artiestnaam	“ALBUM”
Mapnaam	“FOLDER”
Bestandsnaam	“FILE”
Speelduur & muzieknummer	“P-TIME”
Klok	“CLOCK”
Datum	“DATE”

Methulpingang als geluidsbron

Informatie Display-item
AUX-naam	“SRC NAME”
Klok	“CLOCK”
Datum	“DATE”

Met SIRIUS als geluidsbron (optioneel)

Informatie Display-item
Zendernaam "CH-NAME"
Muziektitel	"SONG"
Artiestnaam	"ARTIST"
Auteursnaam	"COMPOSER"
Categoriernaam	"C CATEGORY"
Labelnaam	"LABEL"
Commentaar	"COMMENT"
Kanaalnummer	"CH NUM"
Klok	"CLOCK"
Datum	"DATE"

1 Activeer de functie voor het instellen van de display Druk op de knop [DISP].
2 Selecteer het item voor het selecteren van de displaytekst Druk op de knop [A] of [V]. Selecteer het display-item "DISP SEL".
3 Activeer de functie voor het selecteren van de displaytekst Druk op de knop [ENTER].
4 Selecteer het item voor tekstweergave Druk op de knop [A] of [V].
5 Selecteer de displaytekst Druk op de knop [ ] of []
6 Sluit de functie voor het selecteren van de displaytekst Druk op de knop [ENTER].

• Als het geselecteerde display-item geen informatie bevat, worden alternativee informatie weergegeven.
• Wanner u terwijl muzieknummers op een iPod worden afgespeeld "FOLDER" selekteert, worden afhankelijk van de momenteel geselecteerde doorbladerbare items namen weergegeven.
• Wonneer Niet alle tekens können worden weergegeven, wonneer de iPod worden afgespeeld, worden het bestandsnummer in de lijst weergegeven.

Informatie	Display-item
Muziektitel	"TITLE***"
Mapnaam	"FLD***"
Bestandsnaam	"FILE***"

Aansluitbaar model (vanaf februari 2009)

• KMR-700U

• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vakluiuitvoeren.
• Installee het toestel Niet opplaatsen die aan direct zonlicht,但它 of extreme vochtigheid bloatstaan.
• Gebruik bij het installereren uitsluitend de bijgeleverde schroeven. Gebruik uitsluitend de bij het toestel geleverde schroeven. Als u de verkeerde schroeven gebruikt, kutu het toestel beschadigen.
• Controller na het installereren van het toestel of de elektrische apparatuur, zoals de richtingaanwijzers en meters, normal functioneren.

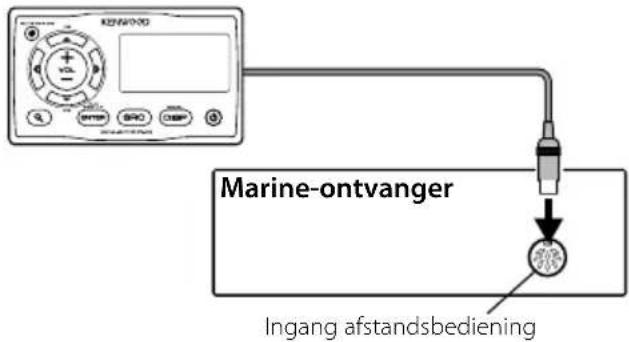

Bij aansluiten van een KCA-RC107MR-toestel KCA-RC107MR

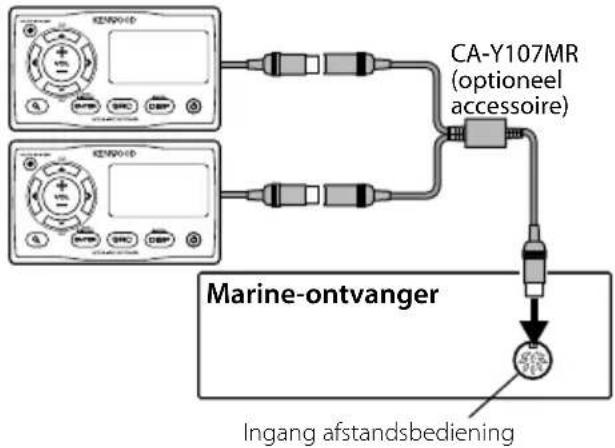

Bij aansluiten van twee KCA-RC107MR-toestellen

KCA-RC107MR

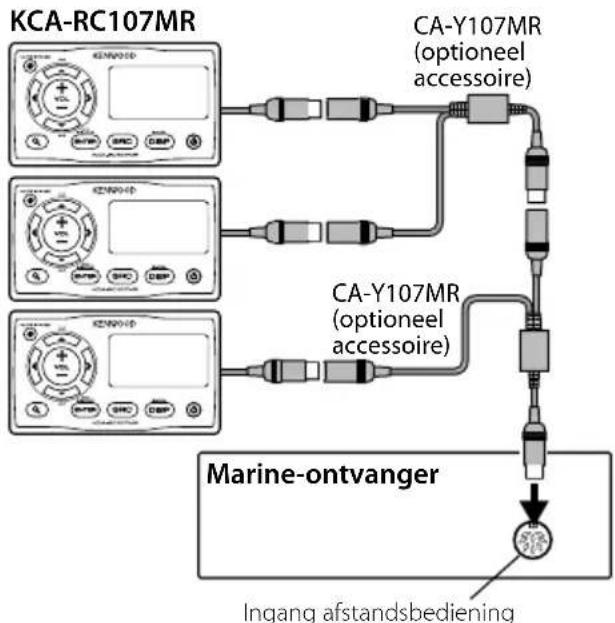

Bij aansluiten van drie KCA-RC107MR-toestellen

• Als de installmenteposties van de ontvanger en de KCA-RC107MR-toestellen ver uit elkaar liggen,kest u een CA-EX7MR-(7 m) of CA-EX3MR-verlengsnoer (3 m) gebruiken om de bekabeling tot maximaal 15 m uit te breiden.

1 Boor met behulp van de sjabloon (ziechterblad) gaten in het montageoppervlak.
2 Monteer de KCA-RC107MR zoals in de afbeelding wordt aangeduid.

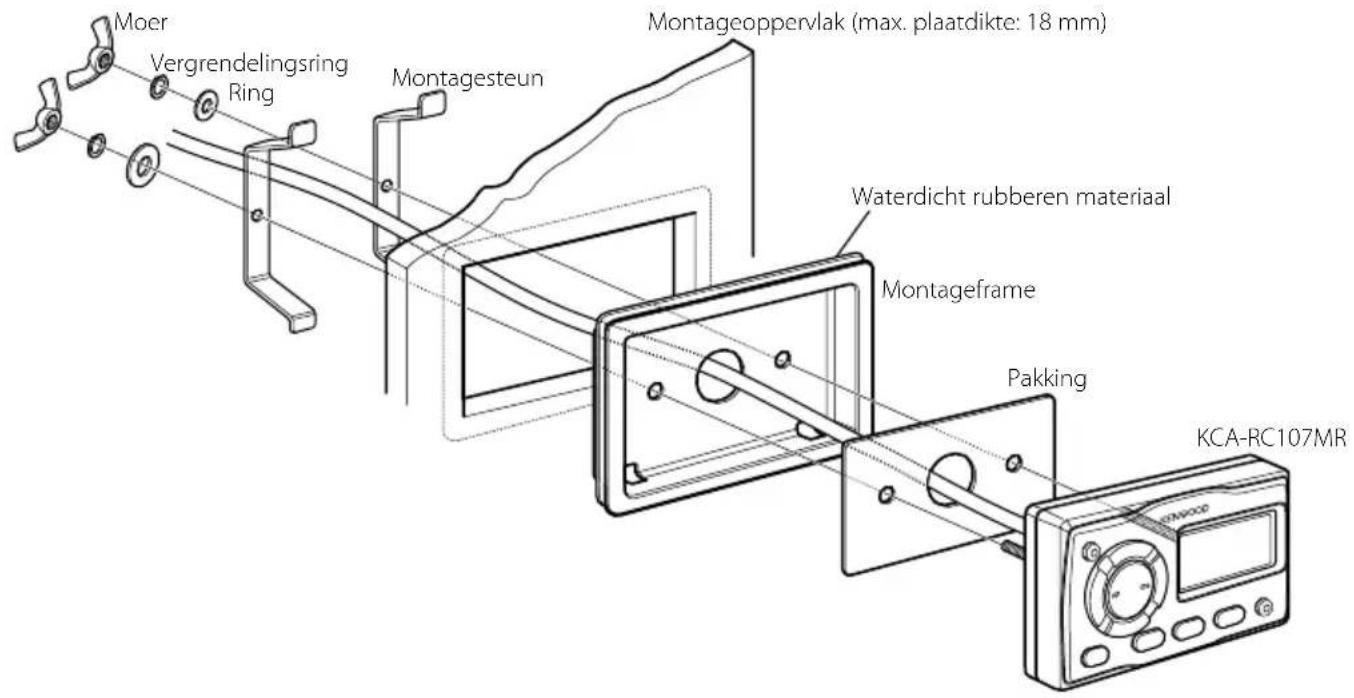

Wanner montageframe worden gebruikt

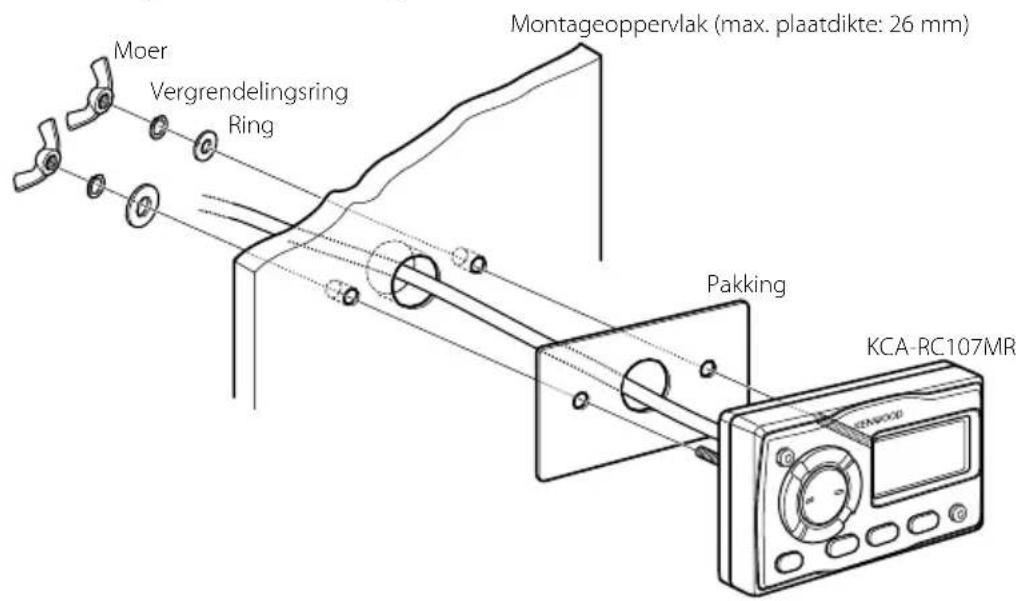

Wanner montageframe nicht worden gebruikt

Conformiteitsverklaring met betrekking tot de EMC-richtlijk van de Europese Unie (2004/108/EC)

Fabrikant:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

EU-vertegenwoordiger:

Kenwood Electronics Europe BV

Amsterdamseweg 37,1422 AC UITHOORN,Nederland

CE

Informatie over het weggooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbol geeft aan dat gebruekte elektrische, elektronische producten en batterijen nicht bij het normale huishoudelijkke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze Gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ICTmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksbezondheid en het milieu, die anders+kennen ontstaan door een onjuiste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.
