760GM-P34 - マザーボード MSI - 無料のユーザーマニュアル
デバイスのマニュアルを無料で見つける 760GM-P34 MSI PDF形式.
| 製品タイプ | マザーボード |
| ブランド | MSI |
| モデル | 760GM-P34 |
| CPUソケット | AM3+ |
| 対応プロセッサ | AMD Phenom II、Athlon II、Sempron |
| チップセット | AMD 760G (ノースブリッジ) + SB710 (サウスブリッジ) |
| 対応メモリ | DDR3-1866 (OC) / 1600 / 1333 / 1066 MHz、最大32GB、デュアルチャネル |
| メモリスロット | 4 x DIMM |
| 拡張スロット | 1 x PCIe 2.0 x16、3 x PCIe 2.0 x1、2 x PCI |
| SATAポート | 6 x SATA 3 Gb/s (SB710)、2 x SATA 6 Gb/s (Asmedia ASM1061) (760GA-P43モデルの場合) |
| RAID | RAID 0/1/10またはJBOD (SB710経由) |
| ネットワーク | Realtek 8111E、10/100/1000 Mbps |
| オーディオ | Realtek ALC887、8チャンネル |
| USB | 6 x USB 2.0 (背面パネル)、2 x USB 3.0 (RENESAS 720201経由) |
| 背面コネクタ | 1 x PS/2マウス、1 x PS/2キーボード、1 x VGA、USBポート、LAN、オーディオジャック |
| 内部コネクタ | USB 2.0、USB 3.0、フロントオーディオ、パラレル、シリアル、TPM、シャーシ侵入検知 |
| フォームファクタ | ATX (30.48 cm x 22.25 cm) |
| 電源 | ATX 24ピン + ATX 8ピン (CPU用) |
| メンテナンスと清掃 | 柔らかい乾いた布で拭いてください。湿気や静電気放電を避けてください。 |
| 交換部品と修理可能性 | MSIアフターサービスまたは正規販売店から入手可能です。 |
よくある質問 - 760GM-P34 MSI
ユーザーの質問 760GM-P34 MSI
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード マザーボード 無料でPDF形式で！マニュアルを見つける 760GM-P34 - MSI 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 760GM-P34 ブランド MSI.
使用説明書 760GM-P34 MSI
はしだに 151 マズーネトの仕様 152 I/Oパネル 154 バードウェアセットアップ 154 BIOSの設定 164
英語
はじめに
Realtek ALC887 コーデック、Azalia 1.0 仕様に準拠
SATA
AMD SB710 コントローラによる SATA 3Gb/s ポート 6 個（SATA1〜6）、ASMedia ASM1061（760GA-P43 (FX)）による SATA 6Gb/s ポート 2 個（SATA7〜8）
RAID
AMD SB710 による RAID 0/1/10 および JBOD モード、SATA1〜6 に対応
オーディオ
JUSB3: USB 3.0 ヘッダ（760GA-P43 (FX)）
- VCC と GND のピン配置を正確に接続してください。
- USB 3.0 対応のデバイスを接続するには、USB 3.0 ポートまたは USB 3.0 ヘッダを使用できます。
JAUD1: フロントパネルオーディオヘッダ
アドバンストDRAM設定
JUSB1、JUSB2：USB2.0拡張ヘッダー
JUSB1、JUSB2：USB2.0拡張ヘッダー
JUSB3：USB3.0拡張ヘッダー（760GA-P43(FX)）
この項目では、CPUターボコア比率の値を調整します。
この度は760GA-P43 (FX)/ 760G-P43 (FX) マザーボード (MS-7699 v1.x) ATXマザーボードをお買い上げいただき、誠にありがとうございます。このマザーボードはAMD® 760G & SB710チップセットを搭載し、AM3+ AMD®プロセッサに対応した、高性能なマイクロATXマザーボードを構築することができます。
マザーボードの仕様
対応プロセッサ
AM3+ AMD* PhenomTM II / AthlonTM II / SempronTM プロセッサ
チップセット
Realtek ALC887 8チャンネルオーディオ出力をサポート（接続検知機能付き） Azalia 1.0準拠
SATA
AMD®SB710によるSATA 3Gb/sポート(SATA1~6)6基搭載 Asmedia® ASM1061 (760GA-P43 (FX)) による SATA 6Gb/s ポート (SATA7~8) 2基搭載
RAID
SATA 1〜6はAMD SB710に接続され、RAID 0/1/10またはJBODをサポートします。
RENESAS 720201を使用したUSB 3.0ポートを2基搭載。RENESAS 720201を使用したUSB 3.0ヘッダコネクタを1基搭載。
タワー
I/Oパネル
- PS/2マウスポート×1 - PS/2キーボードポート×1 - VGAポート×1 - USB 2.0ポート×4 (760GA-P43 (FX)) / USB 2.0ポート×6 (760G-P43 (FX)) - USB 3.0ポート×2 (760GA-P43 (FX)) - LANポート×1 - オーディオジャック×3
内部コネクタ
- USB 2.0ヘッダ×2
- USB 3.0コネクタ×1 (760GA-P43 (FX))
- フロントパネルオーディオコネクタ×1
- パラレルポートコネクタ×1
- フロッピードライブコネクタ×1
- TPMヘッダ×1
- 拡張スロット
スロット
PCIe 2.0 x16 スロット×1、PCIe 2.0 x1 スロット×3、PCI スロット×2
寸法
ATX (30.48 cm × 22.25 cm)
取付穴
6穴
最新のCPU対応表は下記Webサイトをご参照ください。
最新のメモリ対応状況については、下記Webサイトをご参照ください。
http://www.msi.com/service/test-report
製品についての詳しい情報が必要な場合は、弊社のWebサイトを参照してください。http://www.msi.com/index.php

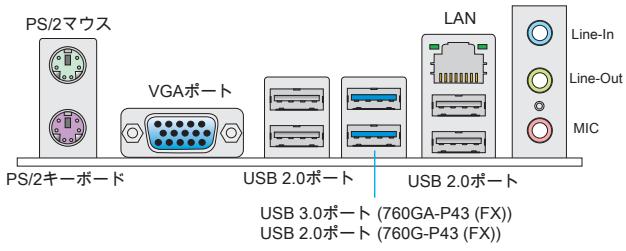

リアパネルの構成は以下の通りです。
ハードウェアセットアップ。
AM3+ CPUおよびクーラーの装着
CPUを取り付ける場合には、ソケットを保護するために、CPUと密着する状態で確実に取り付けてください。下記の手順に従って正しくCPUとCPUクーラーを装着してください。装着方法が誤っている場合、最悪の場合はCPUやマザーボードに損傷を招きます。
AM3+ CPUのヒートスプレッド側
効率的に放熱を行ってください。
金色の三角印
下記の手順に従ってCPUとCPUクーラーを装着してください。装着方法を誤ると最悪の場合CPUおよびマザーボードの破損を招く恐れがあります。
- 固定レバーをリフローし、90度まで引き上げてください。レバーの引き上げが甘いとCPUの取り付けが不十分になり、動作不良や故障の原因になりますのでご注意ください。
- CPU上の金色の三角印（取り付け目印）と、ソケット上の三角印を合わせてCPUを装着します。
- CPUが正しく装着された状態は、ソケットにひたりと差し込まれています。横から見て、CPUが浮いている状態があれば、向きを確認し取り付けをやり直してください。間違ったCPUの装着はCPUやマザーボードに重大な損傷を与える恐れがありますので、くれぐれもご注意ください。
- ヒートシンクの上に設置し、片側の金具を押し下げて、ソケットのフックに取り付けます。
- 反対側のクリップも下に押し下げて、トーションを固定します。固定レバーの位置を確認し、時計回りの方向に回します。
- 安全フックを固定ボルトに掛かるまで回します。
- CPUファンの電源ケーブルをコネクタに接続します。
注意

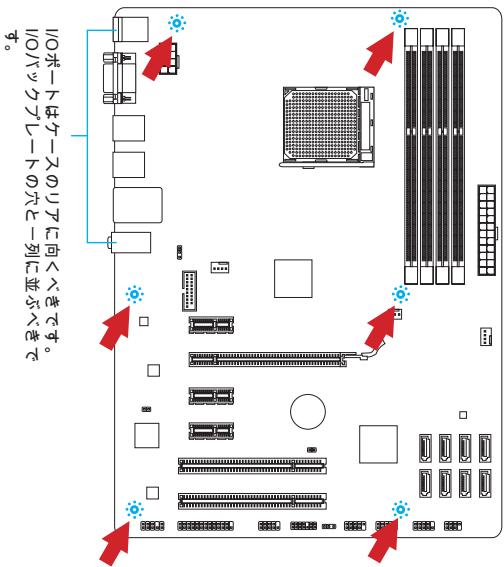

マザーボードをインストールする時、最初にマザーボードに必要な取り付けスタンドオフをケース内の取り付けプレートにインストールしてください。ケース同梱のI/Oバックプレートはマザーボード同梱物と共に提供されるI/Oバックプレートに取り替えます。I/Oバックプレートはネジを使用して、簡単にケースに取り付けることができます。取り付けプレートのスタンドオフはマザーボードとケースに整列されて、ケースと共に提供されるネジでマザーボードを固定します。ケース穴の位置が以下のように表示されます。詳細についてはケース同梱のマニュアルを参照してください。
注意
- マザーボードは平面に設置し、不要な破片の発生を防止します。
- マザーボードの損害を防止するために、マザーボードの回路とケースの間の接触を避けるため、ケースに取り付けた不必要なスタンドオフの使用が禁止されます。
- トーリフを引き起こす恐れのある要因。マザーボード/ケースの内に金属のメンボーニングを取り付けないことを確認してください。
MOMI MUSU 一L的装着
- メモリモジュール中央付近は左右対称の場所に切り欠きが1つ所設けられています。もし間違った向きを差し込むと、うまく装着できません。
- DIMM×モリモジローをDIMMスロットへ垂直に差し込むと、DIMMスロットの両側にあるモジュール固定ラッチが自動的に閉じ、モジュールを固定します。×モリモジローはしっかりと装着してください。モジュールの端子部分が見えなくなるまで差し込んでください。
- 電源投入前には、メモリの両側の固定ラッチが正しく閉じていることを確認してください。
注意
- ニューツルチフルルクスと効奨にするには同一の×モリを装着してください。
- XモリスロットはDIMM1を優先的に使用してください。

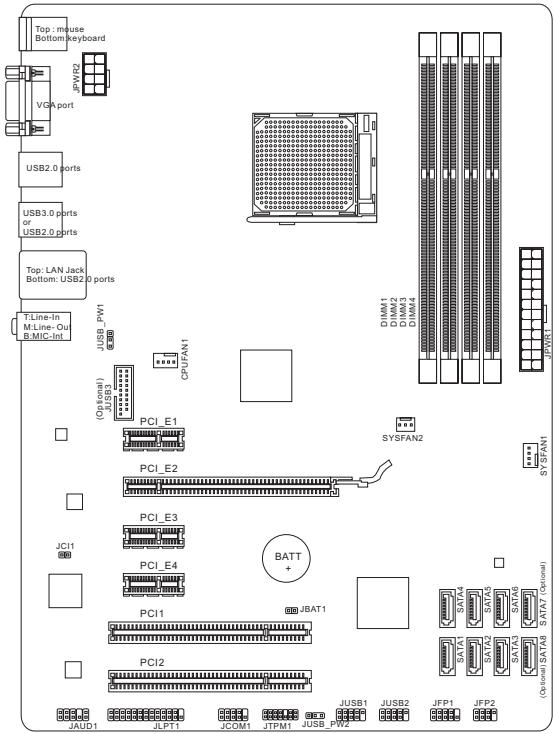

JPWR1: ATX24ピン電源コネクタ
ATX電源24ピンコネクタを接続します。接続の際にはコネクタの向きに注意して、奥までしっかり差し込んでください。通常はコネクタのフックの向きを合わせれば正しく接続できます。
JPWR2: ATX8ピン電源コネクタ
12Vの電源コネクタは、CPUに電源を供給します。
注意
本製品を動作させるには、上記のコネクタを正しく接続する必要があります。
CPUFAN1, SYSFAN1, SYSFAN2: 4ピン電源コネクタ
電源供給用の冷却ファンは+12Vの冷却ファンをサポートしています。本製品には、CPUファンコントロールを利用するために、スリーピング状態の特に設計されたファンを使用してください。必ずファンを接続してください。一部のスリムファンがマザーボードに接続されます。その代わりに直接電源に接続します。スリムファンを何らかの利用可能性なスリムファンファンのスリムに接続することができます。
CPUFAN1
SYSFAN1
SYSFAN2
このコネクタは高速SATAインターフェースポートです。一つのコネクタに一つのSATAデバイスを接続することができます。SATAデバイスはディスクドライブ(HDD)、フラッシュメモリドライブ(SSD)や光学ドライブ(CD/DVD/Blu-Ray)を含みます。
注意
- SATAケーブルは90度以上の角度に折り曲げないようご注意ください。データ損失を起こす可能性があります。
- SATAケーブルの両端は同一です。しかし、スペースの節約のために、平らなコネクターに接続することを推奨します。
JFP1, JFP2: フロントパネルコネクター
本製品には、フロントパネルスイッチ及びLEDを対象とした電子の接続用に、二つのフロントパネルコネクターが用意されています。JFP1は標準のフロントパネル接続デバイスに準拠しています。
JCOM1: シリアルポートコネクター
16550A UARTを採用し、16バイトFIFOにてデータ送受信を行います。このコネクターにシリアルマウスまたは他のシリアルデバイスを接続します。
JUSB1, JUSB2: USB2.0拡張コネクター
このコネクターはIntel® I/O Connectivity Design Guideに準拠し、USB HDD、デジタルカメラ、MP3プレーヤー、プリンター、モデム、その他の高速USB周辺機器へ接続することができます。

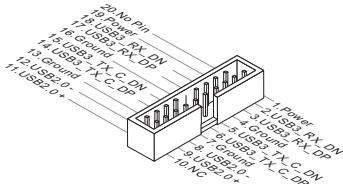

JUSB3: USB 3.0 ヘッダー (760GA-P43(FX))
USB 3.0 ポートは USB 2.0 デバイスと併用できます。データ転送速度は最大 5 Gbit/s をサポートします（超高速）。
注意
- VCC ピンと GND ピンは必ず接続してください。接続しない場合、機器に重大な損傷を与える恐れがあります。
- USB 3.0 デバイスを使用する前に、必ず USB 3.0 ケーブルでデバイスを USB 3.0 ポートに接続してください。
JAUD1: オーディオヘッダー
オーディオヘッダーを使用すると、オーディオ出力が可能になります。配列は内部のオーディオ接続デバイスによって異なります。
JTPM1: TPM モジュールコネクタ
このコネクタは TPM (Trusted Platform Module) に接続します。詳細は TPM モジュールのマニュアルを参照してください。
JCI1: シャーシ開放検出ヘッダー
このヘッダーはシャーシに接続します。シャーシが開けられると、シャーシ開放検出センサーがアラームを発します。システムはこの状態を記録し、警告メッセージを画面に表示します。この警告メッセージをクリアするには、BIOS 画面を開いてメッセージを消去してください。
JLPT1: パラレルポートヘッダー
このヘッダーはオプションのパラレルポートブラケットに接続します。パラレルポートは標準のプリンターポート、EPP (Enhanced Parallel Port) と ECP (Extended Capabilities Parallel Port) モードをサポートします。
JBAT1: CMOS クリアジャンパ
本製品には BIOS の設定情報を保持するための CMOS メモリが搭載されており、搭載されたボタン電池が電力を供給して情報を保持します。CMOS メモリ上のデータをクリアして BIOS を迅速に起動させることが可能です。システム設定をクリアしたい場合は、ジャンパを押してください。
一夕を保存
一夕をクリア
注意
システムが起動する間に、ジャンパをショートするとCMOS RAMをクリアします。そのジャンパを開きます。システム起動時のCMOSのクリアは絶対にしないでください。マザーボードの破損及び火災などの危険があります。
JUSB_PWM1, JUSB_PWM2: USB電源専用
これらのジャンパはVCC5または5VB上で動作するUSBポートを選択します。マザーボードにはUSBポートが電力を提供されると、5VB上に設定してください。
JUSB_PWM1
(1) USB
2.0ポート対応)
41
USB電力VCC5に設定
USB電力を5VBに設定
JUSB_PWM2
(オンボードUSB2.0ポート用)
1 USB電力 VCC5に設定 USB電力5VBに設定
注意
」105VSB2A
PCIe入口
PCIeスロットはPCIe拡張カードをサポートします。
PCIスロット
PCIスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発売されています。拡張カードの設定方法については、拡張カードに同梱の説明書を参照してください。
注意
拡張カードを挿入したり取り外したりする時は、必ず最初に電源プラグを抜いてください。拡張カードに記載されているマニュアルを読んで、シャーシ、スイッチ、BIOSなど必要なハードウェア設定、ソフトウェア設定を全て実行してください。
PCI割り込み要求ルーティング
ハードウェアがCPUに対して割り込み要求信号を発し、PCはこれを受けてルーチンの動作（イベントの発生）を処理いたします。標準的なPCI/ISAのIRQ設定は以下の通りです：
| 順序 スロット | 1 | 2 | 3 | 4 |
| PCI1 | INT A# | INT B# | INT C# | INT D# |
| PCI2 | INT B# | INT C# | INT D# | INT A# |
コンピュータを起動するとシステムはPOST（Power On Self Test）過程に入ります。下記のメッセージが画面に表示されます。キーを押して設定画面に入ります。
Press DEL to enter Setup Menu
（キーを押して設定画面を呼出）
を押す前にそのメッセージが消えてしまった場合、電源を再投入するか、を押してシステムを再起動してください。とを同時に押しても再起動できます。
注意
弊社のBIOSユーティリティは継続的に開発・改良が行われています。そのため、本解説は参照用であり、最新のBIOSとは異なる場合がありますので、ご了承ください。
X2181
日付/時刻など、各種システム基本設定を行います。
Advanced BIOS Features（拡張BIOS設定）
拡張BIOS機能の設定を行います。
IDE、サウンド機能、グラフィック機能など、各種オンボード機能の設定を行います。
Power Management Setup（電源管理セットアップ）
電源管理に関する設定を行います。
H/W Monitor（ハードウェアモニタ）
PCの状態を表示します。
Green Power
動作周波数の確認・設定を行います。
BIOS Setting Password（BIOS設定パスワード）
設定変更を制限するためのパスワードを設定します。
Cell Menu（セルメニュー）
周波数/電圧のコントロールやオーバークロックの各種設定を行います。
M-Flash
USBメディアデバイスを使ったBIOS更新を行う際に使用いたします。
Overclocking Profile (オーバークロックプロファイル)
CMOSのプロフィル書き出し/ CMOSからのプロフィル読み出しを行います。
Load Fail-Safe Defaults (BIOSの初期設定値をロードする)
安定動作最優先の初期設定値をロードします。
Load Optimized Defaults (最適なデフォルト値をロードする)
工場出荷時の設定をロードします。動作の安定性と性能のバランスが取れた設定値です。
Save & Exit Setup (設定値を保存して終了する)
変更した設定値を保存して終了します。
Exit Without Saving (設定値を保存せずに終了する)
変更した設定値を保存せずに終了します。

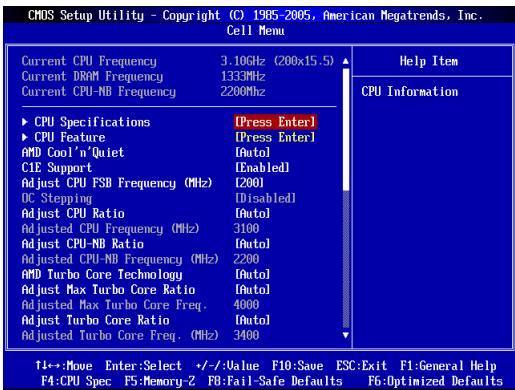

Current CPU/DRAM/CPU-NB Frequency（現在のCPU/DRAM/CPU-NB周波数）この項目はCPU/DRAM/CPU-NBの周波数を参照して表示します。（読み取り専用）
CPU Specifications (CPUの仕様)
キーを押し上げ、サブメニューを表示いたします。CPUのサポートするテクノロジーを表示いたします。
キーを押すと、サブメニューが表示されます。
AMD Cool'n'Quiet
Cool'n'Quiet機能を利用することにより、プロセッサの異常過熱を防ぐとともに、省電力・低騒音動作にも効果があります。
C1E Support (C1Eサポート)
CPUがアイドル状態の時に消費電力を低減します。ただし、全てのCPUがその拡張命令(C1E)をサポートしているわけではありません。
SVM Support (SVMサポート)
Cool'n'Quiet機能を利用することにより、プロセッサの異常過熱を防ぐとともに、省電力・低騒音動作が可能です。
注意
Cool'n'Quietの機能を使用するには、以下の設定を行う必要があります。
* BIOSセットアップ画面を起動し、[Cell Menu]を選択します。[Cell Menu]で[AMD Cool'n'Quiet]を[Enabled]に設定してください。 * オペレーティングシステムを開き、[Start]->[Settings]->[Control Panel]->[Power Options]を選択してください。そして、[Power Options Properties]の[Power schemes]で[Minimal Power Management]を選択します。
CPUがアイドル状態の時に消費電力を低減します。ただし、全てのCPUがその拡張命令(C1E)をサポートしているわけではありません。
Adjust CPU FSB Frequency (MHz) (CPU FSB周波数を調整する)
CPU FSB周波数を調整します(MHz)。
OC Stepping (オーバークロックステッピングの調整)
初期のロークロックを設定いたします。初期のロークロック設定に伴い、システムは起動いたします。初期のロークロックからオーバークロックを始め、[Adjust CPU FSB Frequency (MHz) (CPU FSB周波数を調整する)]の段階のロークロックを設定いたします。
OC Step (オーバークロックステップ)
オーバークロックのステップ幅を設定します。
Adjust CPU Ratio (CPU倍率を調整する)
CPU倍率を調整します。この項目は、プロセッサが本機能をサポートする場合には使用可能です。
調整したCPU周波数を表示します。(表示専用)
Adjust CPU-NB Ratio (CPU-NB倍率を調整する)
この項目はCPU-NB倍率を調整いたします。
Adjusted CPU-NB Frequency (MHz) (調整されたCPU-NB周波数)
調整したCPU-NB周波数を表示します。(表示専用)
AMD Turbo Core Technology (AMD Turbo Core テクノロジー)
このテクノロジーは、CPUコアの周波数を自動的に調整し、性能を改善します。
Adjust Max Turbo Core Ratio (最大Turbo Core倍率を調整する)
最大のCPUターボ倍率を調整いたします。
Adjusted Max Turbo Core Freq. (調整された最大のTurbo Core周波数)
調整した最大CPUターボ周波数を表示します。読み取り専用です。
Turbo Core倍率を調整します。
CPUターボコア倍率を調整します。
調整したTurbo Core周波数（MHz）
調整したCPUターボ周波数を表示します。読み取り専用です。
CPUコアを解除します。
この項目は追加コアを解除します。プロセッサを起動するために、[Enabled]に設定し、その後[AdvancedClockCalibration]を[Auto]に設定してください。
AdvancedClockCalibration（高度なクロック校正）
オーバークロックのための設定です。[Auto]に設定すると、CPU倍率を向上させることができます。プロセッサがこの機能をサポートしていない場合、この項目は無効になります。
CPU Core Control（CPUコアコントロール）
CPUコアの数をコントロールします。[Auto]に設定すると、CPUはデフォルトの数のコアで動作します。[Manual]に設定すると、特定のCPUコアを有効/無効に設定します。
Core X
[Enabled]に設定すると、システムが最大のFSBクロックを検知します。自動的にオーバークロックはしません。オーバークロックがうまくいかない場合には、低いFSBクロックを試みてください。
Memory-Z
キーを押すと、サブメニューが表示されます。
DIMMメモリSPD情報
矢印キーを押すと、サブメニューが表示されます。装着されているDIMMの情報を表示します。
アドバンストDRAM設定
矢印キーを押すと、サブメニューが表示されます。
DRAMタイミングモード
この項目では、DRAMタイミングがDRAMモジュールのSPD（Serial Presence Detect）EEPROM情報に従うかどうかを決定します。[Auto]に設定すると、DRAMタイミングが有効になり、以下の[Advance DRAM Configuration]メニューがSPDの情報に基づいて、自動的に最適な設定を行います。[Manual]に設定すると、以下のメニューを手動で設定します。
FSB/DRAM倍率
FSBとメモリクロックを非同期で動作させます。本項目で動作比率を設定します。
調整済みDRAM周波数（MHz）
この項目は調整したメモリ周波数を表示します。（読み取り専用）
HTリンクコントロール
矢印キーを押すと、サブメニューが表示されます。
HT上り/下りリンク幅
この項目では、Hyper-Transport Linkの幅を設定します。[Auto]に設定すると、システムが自動的にHTリンクの幅を検知します。
HTリンク速度
Hyper-Transportの速度を設定します。[Auto]に設定すると、システムは自動的にHTリンクの速度を検知します。
Adjusted HT Link Frequency (MHz) (調整したHTリンク周波数)
調整したHTリンク周波数を表示します。（読み取り専用）
Auto Disable DRAM/PCI Frequency (DRAM/PCI周波数を自動的に無効にする)
[Enabled]に設定すると、使用していないDIMM/PCIポートへのクロック信号の発信を停止します。電磁妨害を軽減する効果があります。
CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage
CPU、メモリなどの電圧を調整します。
Spread Spectrum
本機能はクロック発生器のパルスを変調して、電磁妨害を軽減する効果があります。
注意
- 特に電波障害などの問題が無い場合は、システムの安定性と性能を確保するため、[Disabled]に設定してください。電波障害などが発生する場合は、[Enabled]に設定してください。
- Spread Spectrumの値は大小を対照に、大小は一定程度上、大小は一定程度以上、大小は一定程度以上。
- クロック動作実験を試し、必ず[Disabled]に設定してください。

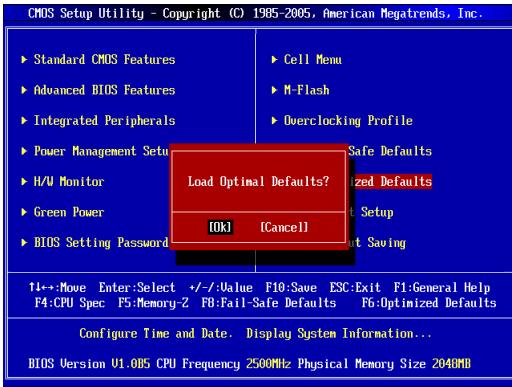

Load Optimized Defaults (最適なデフォルト値をロードする)
BIOSの設定値を工場出荷時の状態に戻します。安定性とパフォーマンスのバランスの取れた初期設定値です。
