760GM-P34 - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	760GM-P34
CPU-Sockel	AM3+
Unterstützte Prozessoren	AMD Phenom II, Athlon II, Sempron
Chipsatz	AMD 760G (Northbridge) + SB710 (Southbridge)
Unterstützter Arbeitsspeicher	DDR3-1866 (OC) / 1600 / 1333 / 1066 MHz, bis zu 32 GB, Dual-Channel
Speichersteckplätze	4 x DIMM
Erweiterungssteckplätze	1 x PCIe 2.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
SATA-Anschlüsse	6 x SATA 3 Gb/s (SB710), 2 x SATA 6 Gb/s (Asmedia ASM1061) (bei Modell 760GA-P43)
RAID	RAID 0/1/10 oder JBOD über SB710
Netzwerk	Realtek 8111E, 10/100/1000 Mbit/s
Audio	Realtek ALC887, 8 Kanäle
USB	6 x USB 2.0 (Rückseite), 2 x USB 3.0 (über RENESAS 720201)
Anschlüsse Rückseite	1 x PS/2 Maus, 1 x PS/2 Tastatur, 1 x VGA, USB-Anschlüsse, LAN, Audioanschlüsse
Interne Anschlüsse	USB 2.0, USB 3.0, Front-Audio, Parallel, Seriell, TPM, Gehäuse-Intrusion
Formfaktor	ATX (30,48 cm x 22,25 cm)
Stromversorgung	ATX 24-Pin + ATX 8-Pin (für CPU)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit und elektrostatische Entladungen vermeiden.
Ersatzteile und Reparierbarkeit	Erhältlich über den MSI-Kundendienst oder autorisierte Händler.

Häufig gestellte Fragen - 760GM-P34 MSI

Wie installiere ich den Prozessor auf dem MSI 760GM-P34 Mainboard?

Heben Sie den Hebel des Sockels um 90° an, richten Sie den goldenen Pfeil der CPU mit der Markierung auf dem Sockel aus, setzen Sie die CPU vorsichtig ohne Gewalt ein, senken Sie dann den Hebel, um sie zu verriegeln. Stellen Sie sicher, dass Sie Wärmeleitpaste auftragen, bevor Sie den Kühler befestigen.

Welche Arten von RAM werden unterstützt?

Das Mainboard unterstützt DDR3 mit Frequenzen von 1066, 1333, 1600 und bis zu 1866 MHz im Overclocking, mit einer maximalen Kapazität von 32 GB im Dual-Channel-Modus.

Wie greife ich auf das BIOS zu und welche Haupteinstellungen sind verfügbar?

Drücken Sie beim Start Entf (Del), um ins BIOS zu gelangen. Dort finden Sie Menüs zum Konfigurieren der CPU-Taktung, des Arbeitsspeichers, der integrierten Peripherie, der Energieverwaltung und des Overclockings über das Cell Menu.

Was tun, wenn das Mainboard nicht startet?

Überprüfen Sie die Stromanschlüsse (24-Pin und 8-Pin), stellen Sie sicher, dass CPU und RAM korrekt installiert sind, und setzen Sie das CMOS zurück, indem Sie den Jumper JBAT1 kurzschließen, während das System ausgeschaltet ist.

Wie aktiviere ich den RAID-Modus?

Schließen Sie die Festplatten an die SATA-Anschlüsse 1 bis 6 (verwaltet von SB710) an, gehen Sie ins BIOS, stellen Sie den SATA-Modus auf RAID ein, und verwenden Sie dann das RAID-Dienstprogramm (Strg+F) beim Start, um die Volumes zu konfigurieren.

Kann ich einen AMD FX-Prozessor auf diesem Mainboard verwenden?

Ja, das Mainboard unterstützt AMD Phenom II, Athlon II und Sempron-Prozessoren für Sockel AM3+. FX-Prozessoren (Bulldozer-Serie) sind kompatibel, wenn sie den Sockel AM3+ verwenden.

Welche Anschlüsse gibt es für das Frontpanel?

Verwenden Sie die Anschlüsse JFP1 und JFP2. Konsultieren Sie das Schaltbild des Mainboards, um die Power-/Reset-Tasten, LEDs und den Lautsprecher korrekt anzuschließen.

Wie aktualisiere ich das BIOS?

Verwenden Sie das im BIOS integrierte Dienstprogramm M-Flash. Laden Sie das neueste BIOS von der MSI-Website herunter, kopieren Sie es auf einen USB-Stick, und wählen Sie dann im BIOS die Option M-Flash zum Flashen.

Welche Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Installieren Sie das Mainboard auf einer ebenen, nicht leitenden Oberfläche. Vermeiden Sie Metallkontakt mit dem Gehäuse. Erzwingen Sie keine Anschlüsse und achten Sie auf die Ausrichtung der Komponenten (CPU, RAM). Entladen Sie vor der Handhabung statische Elektrizität.

Wo finde ich Treiber und Handbücher?

Besuchen Sie die offizielle MSI-Website (www.msi.com), suchen Sie in der Support-Sektion nach dem Modell 760GM-P34, um Treiber, Handbücher und Tools herunterzuladen.

BEDIENUNGSANLEITUNG 760GM-P34 MSI

Hinweis von MSI zur Erhaltung und zum Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht als kommunaler Abfall entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in der Europäischen Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie diese Produkte zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

Wir danken Ihnen, dass Sie sich für das 760GA-P43 (FX)/ 760G-P43 (FX)-Serie (MS-7699 v1.x) ATX-Mainboard entschieden haben. Diese Serie basiert auf dem AMD® 760G & SB710 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD® Prozessor im AM3+ Sockel zu unterstützen, stellt die Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungs-Desktopsystems dar.

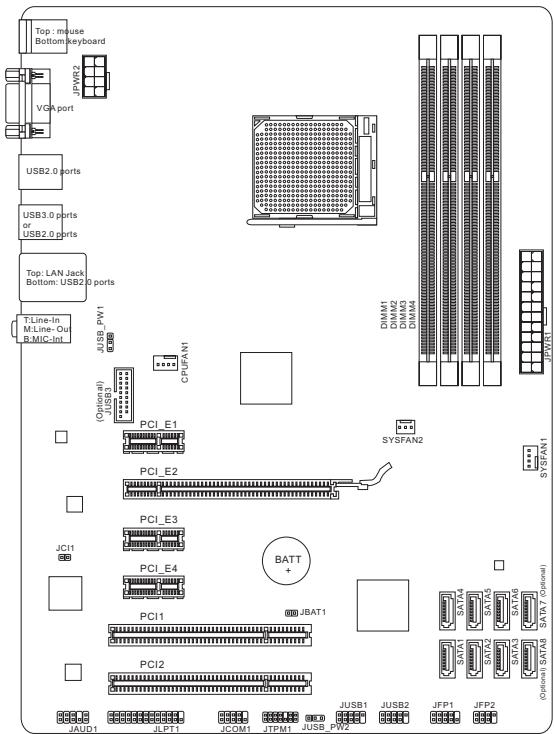

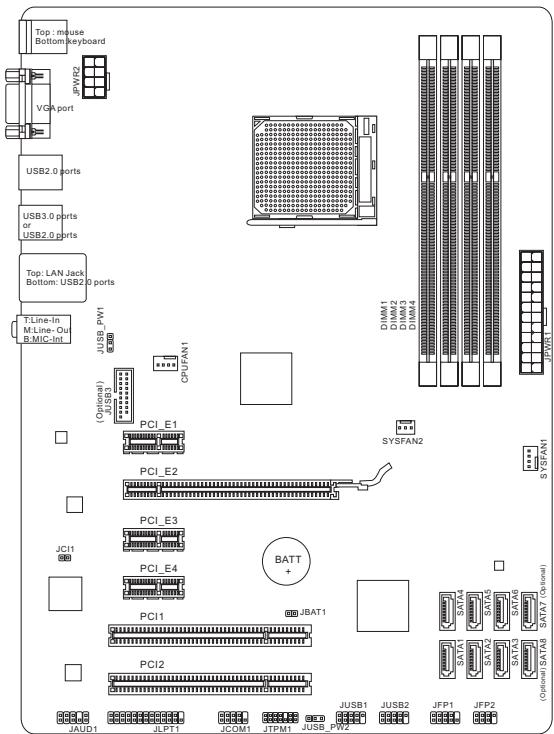

Layout

SPEZIFIKATIONEN

Prozessoren

• Unterstützt AMD® Phenom™ II / Athlon™ II / Sempron™ Prozessoren für AM3+ Sockel

Chipsatz

North Bridge: AMD® 760G Chipsatz, South Bridge: AMD® SB710 Chipsatz

Speicher

4x DIMMs unterstützt DDR3-1866*(OC)/ 1600/ 1333/ 1066 MHz bis zu max. 32GB - Unterstützt den Dual-Kanal-Modus

LAN

Unterstützt LAN 10/ 100/ 1000 über Realtek® 8111E

Audio

Onboard-Soundchip Realtek® ALC887 8-Kanal-Audio-Ausgang, erfüllt die Azalia-Spezifikationen

SATA

6x SATA 3Gb/s Anschlüsse (SATA1~6) über AMD® SB710, 2x SATA 6Gb/s Anschlüsse (SATA7~8) über Asmedia® ASM1061 (760GA-P43 (FX))

RAID

• SATA 1~6 unterstützen RAID 0/1/10 oder JBOD-Modus über AMD® SB710

2x USB 3.0 rückwärtige E/A-Anschlüsse über den RENESAS 720201, 1x USB 3.0 Onboard-Anschluss über RENESAS 720201

Anschlüsse

Hintere Ein- und Ausgänge

PS/2-Mausanschluss x1, PS/2-Tastaturanschluss x1, VGA-Anschluss x1, USB 2.0-Anschlüsse x4 (760GA-P43 (FX)) / USB 2.0-Anschlüsse x6 (760G-P43 (FX)), USB 3.0-Anschlüsse x2 (760GA-P43 (FX)), LAN-Anschluss x1, Audiobuchsen x3

On-Board-Stiftleisten/Anschlüsse

• USB 2.0-Stiftleisten x2
• USB 3.0-Stiftleiste x1 (760GA-P43 (FX))
• Audio-Stiftleiste für Gehäuse-Audio-Ein-/Ausgänge x1
• Parallele Stiftleiste x1
• Serielle Stiftleiste x1
• TPM-Stiftleiste x1
• Gehäusekontaktschalter x1

Steckplätze

1x PCIe 2.0 x16-Steckplatz, 3x PCIe 2.0 x1-Steckplätze, 2x PCI-Steckplatz

Formfaktor

ATX (30,48 cm × 22,25 cm)

Schraubenlöcher für die Montage

Schraubenlöcher für die Montage x6

Weitere CPU-Informationen finden Sie unter

Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter

http://www.msi.com/service/test-report

Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

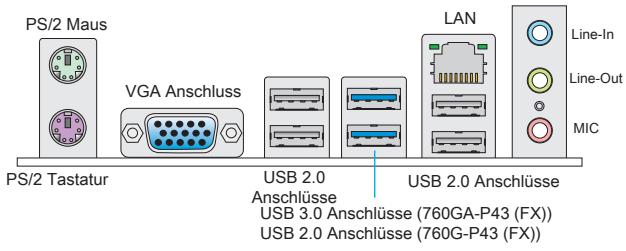

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

HARDWARE-SETUP

CPU & Kühler Einbau für AM3+

Wenn Sie die CPU einbauen, denken Sie bitte daran, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU- und CPU-Kühler-Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

Die Oberseite der AM3+ CPU.

Vergessen Sie nicht, etwas Silizium-Wärmeleitpaste auf die CPU aufzutragen, um eine Ableitung der Hitze zu erzielen.

der goldene Pfeil

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren.

1. Ziehen Sie den Hebel bereits seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt zur korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der wichtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
4. Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
5. Setzen Sie den Kühler auf die Kühlerhalterung und haken Sie zuerst ein Ende des Kühlers an dem Modul fest.
6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.
7. Drücken Sie den Sicherungshebel.
8. Verbinden Sie das Stromkabel des CPU-Lüfters mit dem Anschluss auf dem Mainboard.

WICHTIG

• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück.
• Stellen Sie sicher, dass Ihr Kühler eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.
• Beziehen Sie sich auf die Unterlagen im CPU-Kühlerpaket für weitere Details zur Installation des CPU-Kühlers.

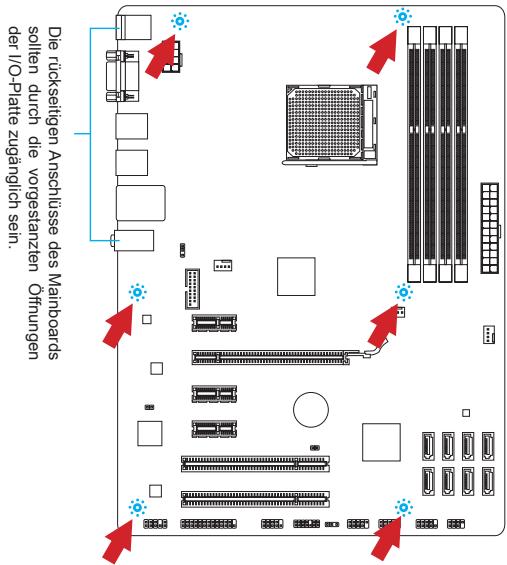

Schraubenlöcher für die Montage

Verwenden Sie die dem Mainboard beiliegende I/O-Platte und setzen Sie diese mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Mainboards in Ihr PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unten. Weitere Informationen finden Sie in Ihrem Gehäusehandbuch.

WICHTIG

• Installieren Sie das Mainboard auf einer ebenen Fläche ohne Schmutz.
• Um Schäden am Mainboard zu verhindern, vermeiden Sie jegliche Berührung des Mainboards mit dem Gehäuse, mit Ausnahme der Abstandhalter unter den Befestigungslöchern.
• Stellen Sie sicher, dass sich keine losen metallischen Teile im Gehäuseinneren befinden.

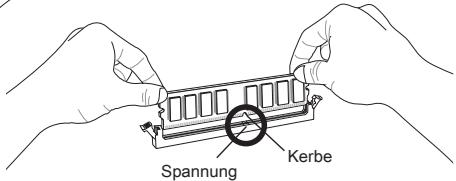

Vorgehensweise beim Einbau von Speichermodulen

1. Öffnen Sie den DIMM-Steckplatz, indem Sie die Befestigungslips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den DIMM-Steckplatz ein. Das Speichermodul hat eine Kerbe an der Unterseite, so dass es nur in einer Richtung eingesetzt werden kann.
2. Drücken Sie die Speichermodule tief in den DIMM-Steckplatz hinein. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wobei ein deutliches Klicken die korrekte Arretierung bestätigt.
3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

WICHTIG

• Stellen Sie im Zweikanalbetrieb sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM-Slots entsprechender Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1 zuerst.

JPWR1: ATX 24-poliger Stromanschluss

Hier können Sie ein ATX 24-Pin-Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

JPWR2: ATX 8-poliger Stromanschluss

Dieser 12V-Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

WICHTIG

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenen ATX-Netzteil sicher, um den stabilen Betrieb des Mainboards sicherzustellen.

CPUFAN1, SYSFAN1, SYSFAN2: Stromanschlüsse für Lüfter

Die Lüfteranschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden soll, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann benötigen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

CPUFAN1

SYSFAN1

SYSFAN2

SATA1~8: Serial-ATA-Anschluss (SATA7~8 sind für 760GA-P43 (FX))

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial-ATA-Gerät angeschlossen werden. Zu Serial-ATA-Geräten gehören Festplatten (HD), SSD-Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

WICHTIG

• Knicken Sie das Serial ATA Kabel nicht in einem 90°-Winkel. Datenverlust könnte die Folge sein.
• SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen, den flachen Stecker auf dem Mainboard einzustecken.

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

JCOM1: Serieller Anschluss

Es handelt sich um eine 16550A-Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

JUSB1, JUSB2: USB 2.0 Erweiterungsanschlüsse

Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits-USB-Peripheriegeräte, wie z.B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

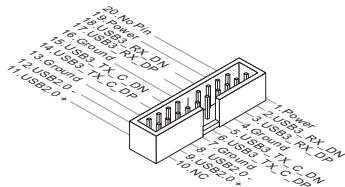

JUSB3: USB 3.0 Erweiterungsanschluss (760GA-P43 (FX))

Der USB 3.0-Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed).

WICHTIG

• Bitte beachten Sie, dass Sie die mit VCC (stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
• Zur Verwendung eines USB 3.0-Geräts müssen Sie das Gerät an einen USB 3.0-Port über ein optionales USB 3.0-kompatibles Kabel anschließen.

JAUD1: Audioanschluss des Frontpanels

Der Audio-Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

JTPM1: TPM-Modul-Anschluss

Dieser Anschluss wird für das TPM-Modul (Trusted Platform Module, optional) verwendet. Weitere Informationen finden Sie in der TPM-Sicherheitsplattform.

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

JLPT1: Parallele Schnittstelle

Die parallele Schnittstelle ist eine Standard-Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

JBAT1: Steckbrücke zur CMOS-Lösung

Der Onboard-CMOS-Speicher (RAM) wird über eine zusätzliche Batterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Daten löschen).

Daten halten

Daten löschen

WICHTIG

Wenn das System ausgeschaltet ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zu löschen. Danach entfernen Sie die Steckbrücke. Versuchen Sie niemals, die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt werden.

JUSB_PWM1, JUSB_PWM2: Steckbrücke zur USB-Stromversorgung

VCC5 oder 5VSB USB-Stromversorgung wählbar über Steckbrücke. Stellen Sie 5VSB ein, wenn Sie die USB-Ports mit Strom im Standby-Modus versorgen möchten.

JUSB_PWM1

(für hinteren

USB 2.0

Anschlüsse)

41

Halten USB

Stromversorgung

mit VCC5

Halten USB

Stromversorgung

mit 5VSB

JUSBPW2

(für bordeigene

USB 2.0

Anschlüsse)

Halten USB

Stromversorgung

mit VCC5

Halten USB

Stromversorgung

mit 5VSB

WICHTIG

Wenn Sie die Steckbrücke auf 5VSB umsetzen, muss die Stromversorgung eine Stromdichte von mindestens 2 Ampere bereitstellen.

PCIe (Peripheral Component Interconnect Express) Steckplatz

Der PCIe-Steckplatz unterstützt eine Erweiterungskarte mit der PCIe-Schnittstelle.

PCIe x16-Steckplatz.

PCIe x1-Steckplatz.

PCI (Peripheral Component Interconnect) Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

WICHTIG

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware- oder Software-Änderungen zu überprüfen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

Folge Stockplatz	1	2	3	4
PCI1	INT A#	INT B#	INT C#	INT D#
PCI2	INT B#	INT C#	INT D#	INT A#

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach dem Anschalten). Sobald die Meldung erscheint, drücken Sie die Taste <DEL>, um das Setup aufzurufen.

Press DEL to enter Setup Menu

(ENTF drücken, um das Einstellungenprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sie Ihr System neu. Entweder drücken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigen Sie die Tastenkombination <Ctrl>, <Alt> und <Delete>, um einen Neustart zu erzwingen.

WICHTIG

Die Menüpunkte jeder in diesem Kapitel beschriebenen BIOS Kategorie befinden sich in permanenter Weiterentwicklung um die Systemleistung zu verbessern. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollen demnach nur als Anhaltspunkte dienen.

Die Menüleiste

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um AMI-eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

Verwenden Sie dieses Menü, um die Einstellungen für die im Board integrierten Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum eigenen Systemstatus.

Green Power

Verwenden Sie dieses Menü, um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/aufblinken (nur FAT/FAT32 Format).

Abspeichern/laden die Einstellungen im/vom CMOS für BIOS.

Load Fail-Safe Defaults

Hier können Sie die BIOS-Werkseinstellungen für stabile Systemleistung laden.

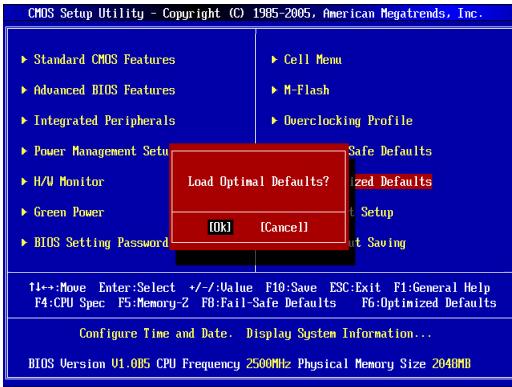

Load Optimized Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS-Speichers laden.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und Verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS ohne Speicherung, vorgenommene Änderungen verfallen.

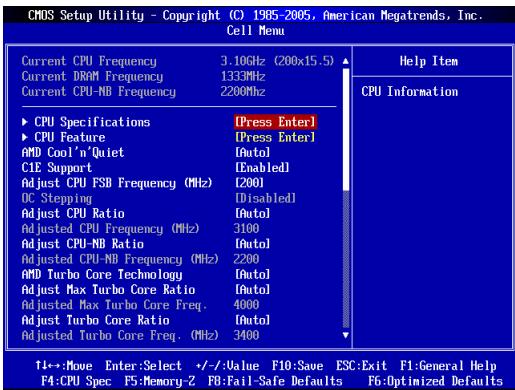

Cell-Menü

Zeigt die derzeitige Frequenz der CPU, des Speichers und der CPU-NB. Nur Anzeige.

CPU-Spezifikationen

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten CPUs.

Drücken Sie die Eingabetaste (Enter), um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU-Funktion

Drücken Sie die Eingabetaste (Enter), um das Untermenü aufzurufen:

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und die Stromaufnahme effektiv und dynamisch reduzieren.

C1E-Unterstützung

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

SVM-Unterstützung

Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren/aktivieren.

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU-Geschwindigkeit und die Stromaufnahme effektiv und dynamisch reduzieren.

WICHTIG

Für eine einwandfreie Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

• Führen Sie das BIOS-Setup aus und wählen Sie im Cell Menu unter AMD Cool'n'Quiet die Option "Enabled".
• Öffnen Sie Windows und wählen Sie [Start] -> [Einstellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu den Eigenschaften von Energieoptionen und wählen Sie "Minimaler Energieverbrauch" unter Energieschemas.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

Hier können Sie die CPU-FSB-Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nachdem Sie die Frequenz der Übertaktung im "Adjust CPU Base Frequency (MHz)" eingestellt haben. Die folgenden Einzelteile erscheinen und das System kann Schritt für Schritt übertakten, nachdem das Betriebssystem geladen wurde.

Hier kann der Anfangs-Base-Takt angegeben werden. Das System bootet mit dem Anfangs-Base-Takt und übertaktet vom Anfangs-Base-Takt zum eingestellten Base-Takt, der im "Adjust CPU FSB Frequency (MHz)" Schritt für Schritt eingestellt wird.

OC Step

Stellt ein, wie viele Schritte für die niedrige Grundtakt-Übertaktung verwendet werden.

OC Step Count Timer

Stellt die Pufferzeit für jeden Schritt ein.

Adjust CPU Ratio

Hier können Sie den CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur nutzen, wenn der Prozessor die Funktion unterstützt.

Zeigt die verstellte Frequenz der CPU (FSB x Ratio). Nur Anzeige - keine Änderung möglich.

Adjust CPU-NB Ratio

Hier können Sie den CPU-NB-Taktmultiplikator (Ratio) angeben.

Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.

AMD Turbo Core Technology

Diese Technologie kann die Frequenz des aktiven CPU-Kerns automatisch erhöhen, um die Leistung zu verbessern.

Adjust Max Turbo Core Ratio

Hier können Sie den maximalen CPU-Turbo-Core-Taktmultiplikator (Ratio) angeben.

Zeigt die eingestellte maximale CPU-Turbo-Core-Frequenz. Nur Anzeige.

Adjust Turbo Core Ratio

Hier können Sie den Turbo-Core-Taktmultiplikator angeben.

Zeigt die verstellte Frequenz des Turbo Core. Nur Anzeige.

Unlock CPU Core

Hier können Sie den CPU-Kern freischalten. Bitte beachten Sie dazu die nachfolgend beschriebenen Verfahren, um die CPU-Kerne im BIOS-Setup freizuschalten.

Hier können Sie übertakten. Lautet die Einstellung auf [Enabled], kann eine höhere CPU-Ratio angegangen werden, nur wenn der Prozessor diese Funktion unterstützt.

CPU Core Control

Gesteuert wird die Anzahl der CPU-Kerne. Mit der Einstellung [Auto] wird das CPU unter die standardmäßig zulässigen Kerne geführt. Mit der Einstellung [Manual] können Sie die spezifischen CPU-Kerne deaktivieren/aktivieren.

Core X

Hier können Sie die Core X deaktivieren / aktivieren.

OC Genie Lite

Die Einstellung [Enabled] erlaubt dem System, den maximalen FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie bei niedrigerem FSB-Takt für eine erfolgreiche Übertaktung versuchen.

Memory-Z

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

DIMM Memory SPD Information

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten Speichers an.

Advance DRAM Configuration

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Wählen Sie aus, ob das DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Auto By SPD] erhöht die automatische Erkennung des DRAM-Timings durch das BIOS auf Basis der Einstellungen im SPD. Wenn Sie [Manual] vorwählen, können Sie das DRAM-Timing anpassen.

FSB/DRAM-Ratio

Hier können Sie das Verhältnis von FSB zu Speicher anpassen.

Zeigt die eingestellte Frequenz des Speichers an. Nur Anzeige.

HT-Link-Steuerung

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Legt die Bandbreite des Hyper-Transport-Links fest. Mit der Einstellung [Auto] erkennt das System die HT-Link-Bandbreite automatisch.

HT-Link-Geschwindigkeit

Gibt die Betriebsfrequenz des Taktgebers des Hyper-Transport-Links vor. Mit der Einstellung [Auto] erkennt das System die HT-Link-Geschwindigkeit automatisch.

Zeigt die eingestellte Frequenz des HT-Links an. Nur Anzeige - keine Änderung möglich.

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI-Sockel, um die elektromagnetische Störstrahlung (EMI) zu minimieren.

CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage

Diese Option bietet Ihnen die Möglichkeit, die Spannung anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen).

WICHTIG

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer der Spread Spectrum Wert ist, desto mehr nimmt die EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihre lokale EMI-Regelung zum am besten passenden Spread Spectrum Wert.
• Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum Einfrieren zu bringen.

Load Optimized Defaults

Hier können Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainboard-Hersteller vorgibt.
