Тип продукта	Материнская плата
Бренд	MSI
Модель	760GM-P34
Сокет CPU	AM3+
Поддерживаемые процессоры	AMD Phenom II, Athlon II, Sempron
Чипсет	AMD 760G (северный мост) + SB710 (южный мост)
Поддерживаемая память	DDR3-1866 (разгон) / 1600 / 1333 / 1066 МГц, до 32 ГБ, двухканальный режим
Слоты памяти	4 x DIMM
Слоты расширения	1 x PCIe 2.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
Порты SATA	6 x SATA 3 Гбит/с (SB710), 2 x SATA 6 Гбит/с (Asmedia ASM1061) (на модели 760GA-P43)
RAID	RAID 0/1/10 или JBOD через SB710
Сеть	Realtek 8111E, 10/100/1000 Мбит/с
Аудио	Realtek ALC887, 8 каналов
USB	6 x USB 2.0 (задняя панель), 2 x USB 3.0 (через RENESAS 720201)
Задние разъемы	1 x PS/2 мышь, 1 x PS/2 клавиатура, 1 x VGA, порты USB, LAN, аудиоразъемы
Внутренние разъемы	USB 2.0, USB 3.0, переднее аудио, параллельный, последовательный, TPM, датчик вскрытия корпуса
Формат	ATX (30,48 см x 22,25 см)
Питание	ATX 24-контактный + ATX 8-контактный (для ЦП)
Уход и чистка	Протирайте сухой мягкой тканью. Избегайте влаги и электростатических разрядов.
Запчасти и ремонтопригодность	Доступны через сервисную службу MSI или у авторизованных дилеров.

Часто задаваемые вопросы - 760GM-P34 MSI

Как установить процессор на материнскую плату MSI 760GM-P34?

Поднимите рычаг сокета на 90°, совместите золотую стрелку на процессоре с отметкой на сокете, аккуратно вставьте процессор без усилий, затем опустите рычаг для фиксации. Перед установкой кулера обязательно нанесите термопасту.

Какие типы оперативной памяти поддерживаются?

Плата поддерживает DDR3 с частотами 1066, 1333, 1600 и до 1866 МГц при разгоне, максимальным объемом до 32 ГБ в двухканальной конфигурации.

Как войти в BIOS и какие основные настройки доступны?

Нажмите Del (Delete) при загрузке для входа в BIOS. Вы найдете меню для настройки тактовой частоты ЦП, памяти, встроенных устройств, управления питанием и разгона через меню Cell Menu.

Что делать, если материнская плата не запускается?

Проверьте подключения питания (24-контактный и 8-контактный), убедитесь, что ЦП и ОЗУ установлены правильно, и сбросьте CMOS, замкнув перемычку JBAT1 при выключенной системе.

Как активировать режим RAID?

Подключите жесткие диски к портам SATA 1–6 (управляемым SB710), войдите в BIOS, установите режим SATA на RAID, затем используйте утилиту RAID (Ctrl+F) при загрузке для настройки томов.

Можно ли использовать процессор AMD FX на этой плате?

Да, плата поддерживает процессоры AMD Phenom II, Athlon II и Sempron для сокета AM3+. Процессоры FX (серия Bulldozer) совместимы, если они в сокете AM3+.

Какие подключения для передней панели?

Используйте разъемы JFP1 и JFP2. Обратитесь к схеме платы для правильного подключения кнопок питания, сброса, светодиодов и динамика.

Как обновить BIOS?

Используйте встроенную утилиту M-Flash в BIOS. Загрузите последнюю версию BIOS с сайта MSI, поместите ее на USB-накопитель, затем в BIOS выберите опцию M-Flash для прошивки.

Какие меры предосторожности при установке?

Устанавливайте плату на ровную непроводящую поверхность. Избегайте контакта металлических частей с корпусом. Не применяйте силу при подключении разъемов и соблюдайте ориентацию компонентов (ЦП, ОЗУ). Снимите статическое электричество перед работой.

Где найти драйверы и руководства?

Посетите официальный сайт MSI (www.msi.com), найдите модель 760GM-P34 в разделе Поддержка для загрузки драйверов, руководств и инструментов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 760GM-P34 MSI

http://www.msi.com/service/test-report

Для получения информации о режимах и компонентах в номерах деталей режима, пожалуйста, посетите сайт http://www.msi.com/index.php

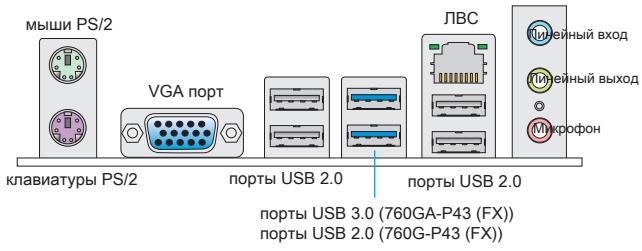

На задней панели расположены следующие типы разъемов:

НАСТРОЙКА АППАРАТНОГО ОБЕСПЕЧЕНИЯ

Установка ЦП и вентилятора для AM3+

При установке процессора обязательно установите вентилятор ЦП. Вентилятор ЦП предотвращает перегрев и обеспечивает стабильность работы системы. Ниже представлены инструкции по правильной установке процессора и вентилятора. Неправильная установка может привести к выходу из строя процессора и материнской платы.

Поверхность ЦП.

Не забудьте нанести на нее термопасту для улучшения теплопередачи.

Золотая стрелка

Для правильной установки вентилятора и процессора следуйте инструкциям.

1. Отведите рычаг разъема. Убедитесь, что рычаг поднят полностью.
2. Найдите на ЦП золотую стрелку. Золотая стрелка должна быть ориентирована так, как сказано на изображении. Вставить ЦП можно только при его правильной ориентации.
3. Если ЦП вставлен правильно, контакты должны полностью войти в разъем, и их не должно быть видно. Обратите внимание, что неправильная установка может привести к серьезному повреждению системной платы. 4. Плотно вставьте ЦП в разъем, закройте рычаг. После того как ЦП установлен в разъем, закройте рычаг, нажав на верхнюю поверхность, чтобы обеспечить его надежную фиксацию в разъеме.
4. Крепление вентилятора в фиксирующем механизме. Замените один конец скобы за крючок.
5. Затем нажмите на другую сторону вентилятора для закрепления вентилятора на статоре вентилятора.
6. Опустите рычаг. 8. Подключите провода вентилятора LП к разъему вентилятора LП на системной плате.

ВНИМАНИЕ!

• При нажатии кнопки рычага или крючка будьте осторожны, чтобы не повредить пальцы, т.к. после снятия крючка с фиксатором рычаг мгновенно отскакивает вверх. Перед закрытием крышки проверьте герметичность соединений между процессором и вентилятором. *Подробное описание установки вентилятора охлаждения процессора см. в документации к данному вентилятору.

Для обеспечения стабильной работы системы платы проверьте надежность подключения всех кабелей питания к соответствующему блоку питания ATX.

CPUFAN1, SYSFAN1, SYSFAN2: Разъемы питания вентиляторов

Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12 В. Если при установке материнской платы в корпус используются вентиляторы без датчиков скорости, необходимо использовать специальные вентиляторы с датчиками скорости для использования функции управления вентиляторами. Обязательно подключите системные вентиляторы. Некоторые системные вентиляторы подключаются не к материнской плате, а напрямую к источнику питания. Вентиляторы системы подключаются к свободным разъемам для вентиляторов.

CPUFAN1

SYSFAN1

SYSFAN2

SATA1~8: Разъем Serial ATA (SATA7~8 на 760GA-P43 (FX))

Данный разъем является высокоскоростным интерфейсом Serial ATA. К каждому разъему Serial ATA можно подключить одно устройство Serial ATA. К устройствам Serial ATA относятся жесткие диски и накопители на оптических дисках (Compact-Disc/DVD-Disc/Blu-Ray-Disc).

ВНИМАНИЕ!

*Избегайте перегибов кабелей Serial ATA на 90 градусов. В противном случае возможна потеря передаваемых данных. *Кабели SATA оснащены одинаковыми разъемами с обеих сторон. Однако для экономии занимаемого пространства рекомендуется к материнской плате подключать диск через разъем.

JFP1, JFP2: Разъемы передней панели

3-контактные разъемы используются для подключения кнопок индикаторов, расположенных на передней панели корпуса. Разъем JFP1 соответствует стандартам Intel® Front Panel I/O Connectivity Design.

JCOM1: разъем последовательного порта

Данный разъем обеспечивает высокоскоростной последовательный порт передачи данных 16550A с 16-байтовым буфером FIFO. К этому разъему можно подключать различные последовательные интерфейсы.

JUSB1, JUSB2: разъемы расширения USB 2.0

Эти разъемы служат для подключения высокоскоростных периферийных устройств, таких как устройства с интерфейсом USB, цифровые камеры, MP3-плееры, принтеры, модемы и т.п.

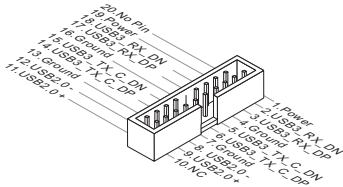

JUSB3: разъем расширения USB 3.0 (760GA-P43(FX))

Порт USB 3.0 обратно совместим с устройствами USB 2.0, но поддерживает скорость передачи данных до 5 Гбит/с (SuperSpeed).

ВНИМАНИЕ!

Помните, что во избежание повреждения необходимо правильно подключить контакты VCC и GND. *Для подключения устройств USB 3.0 к разъему USB 3.0 используйте кабель USB 3.0 (приобретается дополнительно).

JAUD1: аудиоразъем на передней панели

Этот разъем служит для подключения аудиоразъема на передней панели системного блока. Этот разъем соответствует стандарту Intel® Front Panel I/O Connectivity Design.

JTPM1: разъем модуля TPM

Данный разъем подключается к дополнительному модулю TPM (Trusted Platform Module). Дополнительные сведения см. в описании модуля безопасности TPM.

JCI1: разъем датчика открытия корпуса

К этому разъему подключается кабель датчика, установленного в корпусе. Этот датчик срабатывает при вскрытии системного блока. Система запоминает это событие и выдает предупреждение на экран. Для отключения предупреждения необходимо удалить запись о событии и перезагрузить BIOS.

JLPT1: Разъём параллельного порта

JBAT1: Перемычка очистки данных CMOS

На плате установлена CMOS-память с питанием от батарейки для хранения данных конфигурации системы. С помощью памяти CMOS операционная система (ОС) автоматически загружается каждый раз при включении. Для сброса конфигурации системы (очистки данных CMOS-памяти) воспользуйтесь этой перемычкой.

Сохранение данных

Очистка данных

ВНИМАНИЕ!

Очистка CMOS-памяти производится замыканием данной перемычки в режиме отключения питания. После выполнения очистки разомкните перемычку. Очистка CMOS-памяти во время работы системы не производится, т.к. это может привести к повреждению устройства.

JUSBPW1, JUSBPW2: Перемычка питания USB

Эти перемычки служат для выбора USB 2.0 портов с питанием VCC5 или 5VSB. Для правильного питания через разъёмы USB 2.0 в режиме ожидания выберите 5VSB.

JUSB_PWM

[ДуплbзевOMUSB 2.0 на задней панели]

Установить для перемычки USB power значение VCC5

Установить для перемычки USB power зна- чение 5VSB

JUSB_PWM2

(для разъёмов USB 2.0 на плате)

Установите перемычку USB power в положение VCC5

Установите перемычку USB power в положение 5VSB

ВНИМАНИЕ!

Если вы установите перемычку в 5VSB, блок питания должен обеспечивать по крайней мере 2 А тока.

Слот PCIe (Peripheral Component Interconnect Express)

Слот PCIe поддерживает платы расширения с интерфейсом PCIe.

Слот PCIe x16.

Слот PCIe x1.

Для улучшения работы системы, содержащей каждый из разделов BIOS, рассматриваемых в данном разделе, достаточно сверить версию BIOS с официальным сайтом. Поэтому для новой версии BIOS обратитесь к документации.

Строка меню

Данное меню используется для установки параметров настройки BIOS.

Cell Menu

В этом меню настраиваются частота/напряжение.

M-Flash

Это меню служит для чтения/записи BIOS с/на устройство USB.

Данный параметр используется для установки коэффициента ускорения тактовой частоты для разгона.

Данный параметр используется для установки режима разгона. При выборе значения [Auto] (Авто) работа системы происходит по умолчанию. При выборе [Manual] (Вручную) можно вручную включать и выключать разгон.

Core X

Это параметры включения и выключения.

OC Genie Lite

При заданном значении [Enabled] (Вкл) максимальная частота системы определяется автоматически, и разгон выполняется автоматически. Если разгон не удался, можно вручную задать более низкую частоту системы.

Memory-Z

Нажмите для входа в подменю.

DIMM Memory SPD Information

Нажмите для входа в подменю. Это подменю показывает информацию об установленных модулях памяти.

Advance DRAM Configuration

Нажмите для входа в подменю.

DRAM Timing Mode

Этот пункт определяет, будут ли временные параметры DRAM контролироваться самими SPD (Serial Presence Detect) EEPROM модулей DRAM. При выборе режима [Auto (Авто)] включается синхронизация DRAM. А в подменю "Advanced DRAM Configuration" BIOS устанавливает параметры согласно характеристикам SPD. При выборе значения [Manual] этот элемент позволяет вручную исправлять синхронизацию DRAM и в подменю "Advanced DRAM Configuration" (Расширенные параметры конфигурации DRAM), доступные в этом подменю.

FSB/DRAM Ratio

Для пункта меню доступны настройки для чипов памяти и шины/DRAM.

Данные параметры используются для тренировки напряжения.

Spread Spectrum

Данная функция уменьшает электромагнитные помехи (ЭМП), вызванные импульсами генератора тактовых сигналов.

ВНИМАНИЕ!

• Если проблемы с помехами отсутствуют, оставьте значение [Disabled] (Выкл.) для лучшей стабильности и производительности. Однако, если возникают электромагнитные помехи, включите параметр Spread Spectrum для их уменьшения. Чем больше значение Spread Spectrum, тем ниже уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum сверьтесь с уровнем электромагнитных помех, установленных законодательством.
• Не забывайте запретить использование функции Spread Spectrum, если вы «разгоняете» производительность системы. Это необходимо, так как даже небольшой прецесс сигналов тактового генератора может привести к отказу «разогнанного» процессора.

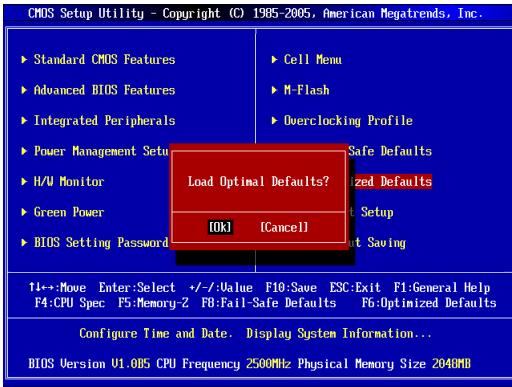

Загруженные настройки и функционирование

Заданные параметры помола, заданные производителем системы, применимы для систем с частями.
