Tipo di prodotto	Cucitrice senza fili
Marca	Black & Decker
Modello	BDT12
Alimentazione	Batteria Li-Ion 12 V (non inclusa, modello BDB12)
Peso	1,5 kg
Dimensione delle graffette	6 a 14 mm
Dimensione dei chiodi	15 mm
Capacità del caricatore	80 graffette o 80 chiodi
Velocità di funzionamento	20 graffette/chiodi al minuto
Livelli di potenza	7 posizioni
Pressione sonora (LpA)	82,5 dB(A) (incertezza K=3 dB(A))
Potenza sonora (LWA)	93,5 dB(A) (incertezza K=3 dB(A))
Vibrazioni (ah)	2,1 m/s² (incertezza K=1,5 m/s²)
Modalità di attivazione	Sequenziale e contatto
Regolazione profondità	Manopola di regolazione (sinistra/destra)
Blocco grilletto	Sì, sistema di blocco integrato
Caricabatterie	Caricabatterie USB (non incluso)
Temperatura di ricarica	10 °C a 40 °C
Manutenzione	Pulizia regolare delle prese d'aria con una spazzola morbida
Garanzia	24 mesi

Domande frequenti - BDT12 BLACK & DECKER

Quali graffette e chiodi posso usare con il BDT12?

Il BDT12 accetta graffette da 6 a 14 mm e chiodi da 15 mm. La capacità del caricatore è di 80 graffette o 80 chiodi. Utilizzare fissaggi di buona qualità per evitare inceppamenti.

Come ricaricare la batteria del BDT12?

La batteria (modello BDB12, non inclusa) si ricarica con un caricabatterie USB (non incluso). Collegare il caricabatterie a una fonte di alimentazione e inserire la batteria. La ricarica è ottimale tra 10 °C e 40 °C. L'indicatore del livello di carica mostra l'avanzamento.

Cosa fare se l'utensile non si avvia?

Controllare prima che la batteria sia installata e carica correttamente. Se l'utensile è caldo, lasciarlo raffreddare. Se il problema persiste, rimuovere la batteria e reinserirla. Consultare la sezione Risoluzione dei problemi del manuale per maggiori dettagli.

Come cambiare la modalità di attivazione?

Il BDT12 offre due modalità: sequenziale (premere il grilletto a contatto sul pezzo, quindi azionare il grilletto) e contatto (azionare il grilletto, quindi premere il grilletto a contatto). Nessuna regolazione manuale è necessaria, basta modificare l'ordine delle azioni.

Come regolare la profondità di inserimento?

Ruotare la manopola di regolazione della profondità (3) sul retro dell'utensile: verso sinistra per inserire meno in profondità, verso destra per inserire più in profondità. Prima di qualsiasi regolazione, rimuovere la batteria e bloccare il grilletto.

Cosa fare in caso di graffetta inceppata?

Rimuovere la batteria, bloccare il grilletto, aprire il caricatore e rimuovere tutti i fissaggi. Se una graffetta è inceppata nel meccanismo, utilizzare una pinza per rimuoverla delicatamente. Ricaricare il caricatore e reinserire la batteria. L'utensile si ripristina automaticamente.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre occhiali protettivi. Non puntare mai l'utensile verso sé stessi o altri. Bloccare il grilletto quando l'utensile non è in uso. Tenere il grilletto a contatto saldamente contro il pezzo prima di azionare. Rimuovere la batteria per qualsiasi regolazione o pulizia.

Come mantenere l'utensile BDT12?

Pulire regolarmente le prese d'aria con una spazzola morbida o un panno asciutto. Pulire il blocco motore con un panno umido (senza solventi). Non lubrificare mai l'interno dell'utensile. Conservare la batteria in un luogo asciutto tra 10 °C e 40 °C.

Posso usare l'utensile con una batteria di un'altra marca?

No, utilizzare solo la batteria BLACK+DECKER BDB12 raccomandata. Una batteria incompatibile può causare lesioni o danni. Anche il caricabatterie deve essere quello specificato dal produttore.

Cosa fare se l'utensile si ferma improvvisamente durante l'uso?

Ciò può essere dovuto a surriscaldamento o batteria scarica. Lasciare raffreddare l'utensile per circa 30 minuti. Se la batteria è scarica, rimuoverla e ricaricarla. Se il problema persiste, ripristinare il motore premendo il grilletto a contatto contro il pezzo senza azionare il grilletto per 3 secondi.

MANUALE UTENTE BDT12 BLACK & DECKER

(Traduzione del testo originale)

Uso previsto

Questa graffatrice/chiodatrice BLACK+DECKER BDT12 è stata progettata per fissare materiali per mezzo di chiodi o punti metallici. Questo attrezzo è destinato esclusivamente all'uso privato.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli elettroutensili

Avvertenza! Leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con l'elettroutensile. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni gravi alle persone.

Conservare tutti gli avvertimenti e le istruzioni per consultazione successiva. Il termine "elettroutensile" che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza filo.

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

b. Non azionare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.

c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Le distrazioni possono provocare la perdita di controllo.

1. Sicurezza elettrica

a. Le spine dell'elettroutensile devono essere adatte alla presa di alimentazione.

(Traduzione del testo originale)

ITALIANO

Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un elettroutensile dotato di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.

b. Evitare il contatto con superfici collegate a terra, quali tubature, termosifoni, forni e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumenta.

c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta.

d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa tirandolo dal cavo di alimentazione. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto per esterni riduce il rischio di scossa elettrica.

f. Se non è possibile evitare di lavorare in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale (RCD). L'uso di un interruttore differenziale salvavita riduce il rischio di scossa elettrica.

1. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali.

b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione per gli occhi. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo,elmetti di sicurezza o protezioni per l'udito in condizioni opportune consente di ridurre le lesioni alle persone.

c. Impedire l'avviamento involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima di collegare l'elettroutensile alla presa elettrica e/o inserire il pacco batteria e prima di afferrare o trasportare l'elettroutensile. Il trasporto di elettroutensili tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di accensione provoca incidenti.

d. Prima di accendere un elettroutensile, rimuovere gli eventuali utensili o chiavi di regolazione.

ITALIANO

(Traduzione del testo originale)

Un utensile di regolazione o una chiave inseriti in una parte rotante dell'elettroutensile può provocare lesioni alle persone.

e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente un migliore controllo dell'elettroutensile nelle situazioni impreviste.

f. Indossare vestiario adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi ultimi siano installati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.

h. Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

1. Uso e manutenzione dell'elettroutensile

a. Non sovraccaricare l'elettroutensile. Utilizzare un elettroutensile adatto al lavoro da eseguire. L'elettroutensile lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.

b. Non utilizzare l'elettroutensile se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile.

d. Riporre gli elettroutensili non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte.

e. Sottoporre gli elettroutensili e gli accessori a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se danneggiato, far riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione.

f. Tenere gli utensili da taglio affilati e puliti.

La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.

g. Utilizzare l'elettroutensile, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo.

h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Maniglie e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

1. Uso e cura degli elettroutensili a batteria

a. Caricare la batteria utilizzando esclusivamente il caricabatterie specificato dal fabbricante. Un caricabatterie adatto per un solo tipo di batteria può comportare il rischio d'incendio se usato con una batteria diversa.

b. Usare gli elettroutensili esclusivamente con le batterie specificamente progettate per gli stessi. L'impiego di batterie di tipo diverso potrebbe provocare il rischio di lesioni a persone e incendi.

c. Quando la batteria non è in uso, tenerla lontano da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri oggetti metallici di piccole dimensioni, che potrebbero cortocircuitare un morsetto con l'altro. Se i morsetti della batteria vengono cortocircuitati potrebbero provocare ustioni o un incendio.

d. In condizioni di sovraccarico, dalla batteria potrebbe fuoriuscire del liquido: evitare di toccarla. In caso di contatto accidentale, risciacquare la pelle con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

e. Non utilizzare una batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio.

f. Non esporre una batteria o un utensile al fuoco o a temperature eccessivamente elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.

a. Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6. Assistenza

a. L'elettroutensile deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'elettroutensile.

b. Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Altre avvertenze di sicurezza riguardanti gli elettroutensili

Avvertenza! Ulteriori avvisi di sicurezza riguardanti le graffatrici/chiodatrici

Presumere sempre che la spara punti sia carica. Se la graffatrice/chiodatrice non viene trattata con il dovuto rispetto, potrebbe sparare inaspettatamente i dispositivi di fissaggio e causare lesioni a persone.

Non puntare l'elettroutensile verso sé stessi o altri astanti nelle vicinanze. Se l'elettroutensile viene attivato inavvertitamente potrebbe sparare chiodi/punti metallici e provocare lesioni a persone.

Non attivare l'elettroutensile a meno che non sia appoggiato in modo ben saldo contro il pezzo. Se l'elettroutensile non è a contatto del pezzo in lavorazione, il dispositivo di fissaggio potrebbe deviare dal punto di destinazione desiderato.

- Rimuovere la batteria dall'elettroutensile se un punto si inceppa al suo interno. Mentre si rimuove un dispositivo di fissaggio inceppato, la graffatrice/chiodatrice potrebbe attivarsi accidentalmente se la batteria è installata.

- Prestare la massima cautela quando si rimuove un punto inceppato. Il meccanismo potrebbe essere compresso e il dispositivo di fissaggio inceppato potrebbe venire espulso con forza mentre si tenta di liberarlo.

Non usare questa spara punti per fissare cavi elettrici. Essa non è stata progettata per l'installazione di cavi elettrici e potrebbe danneggiarne l'isolamento causando scosse elettriche o il pericolo di incendio.

- Tenere l'elettroutensile afferrando le superfici di presa isolate, se si sta eseguendo un'operazione dove esiste la possibilità che l'accessorio di taglio possa venire a contatto di cavi nascosti o del filo di alimentazione. Il contatto tra le punte dell'avvitatore e un filo sotto tensione, mette sotto tensione anche le parti metalliche esposte dell'elettroutensile esponendo l'operatore a scosse elettriche.

- Usare morse o altri metodi pratici per fissare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo dell'elettroutensile.

• Indossare sempre occhiali di sicurezza con o senza schermature laterali.
• L'uso previsto è indicato nel presente manuale di istruzioni. Se questo elettroutensile viene impiegato con accessori o per usi diversi da quelli raccomandati nel presente manuale, potrebbero verificarsi lesioni personali e/o danni alle cose.
  Non mangiare, bere o fumare nell'area di lavoro.

Rischi residui

L'utilizzo dell'attrezzo può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

♦ lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;
- lesioni causate o subite durante la sostituzione di parti, lame o accessori;
♦ lesioni causate dall'impiego prolungato di un elettroutensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);
◆ menomazioni uditive;
- rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori delle emissioni di vibrazioni dichiarati, indicati al paragrafo Dati tecnici e nella Dichiarazione di conformità, sono stati misurati in base al metodo di prova standard previsto dalla normativa EN62841 e possono essere usati come parametri di confronto tra due elettroutensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore di emissione di vibrazione durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello di vibrazione può aumentare oltre quello dichiarato.

Quando si valuta l'esposizione alla vibrazione per determinare le misure di sicurezza richieste dalla norma 2002/44/CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di impiego e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'elettroutensile

Sull'elettroutensile compaiono i seguenti pittogrammi:

Avvertenza! Per ridurre il rischio di lesioni personali, leggere attentamente il manuale di istruzioni.

Istruzioni di sicurezza aggiuntive riguardanti batterie e caricabatterie (non forniti)

Batterie (non fornite)

• Utilizzare esclusivamente batterie prodotte da BLACK+DECKER per evitare lesioni a persone o danni materiali.
  ◆ Non tentare mai di aprire la batteria per alcun motivo.
  ◆ Non lasciare che le batterie si bagnino.
• Non riporre in luoghi dove la temperatura potrebbe superare 40°C.
  ◆ Caricare solo a temperature ambiente tra 10 °C e 40 °C.
  ◆ Caricare la batteria utilizzando esclusivamente il caricabatterie raccomandato per l'elettroutensile.
  ◆ Per lo smaltimento delle batterie, seguire le istruzioni fornite alla sezione "Protezione dell'ambiente".

Non tentare di caricare batterie danneggiate.

Caricabatterie (non fornito)

Usare il caricabatterie BLACK+DECKER solo per ricaricare la batteria raccomandata per l'elettroutensile. Batterie diverse potrebbero scoppiare, causando lesioni a persone e danni alle cose.
◆ Non tentare mai di caricare batterie non ricaricabili.
- Fare sostituire immediatamente i fili di alimentazione difettosi.
◆ Non lasciare che il caricabatterie si bagni.
◆ Non aprire il caricabatterie.
◆ Non collegare il caricabatterie a sonde.

Il caricabatterie è destinato esclusivamente all'uso in ambienti chiusi.

Leggere il presente manuale d'uso prima dell'impiego.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatterie rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei valori nominali. Non tentare mai di sostituire la spina caricabatterie con una spina elettrica tradizionale.

In caso di danneggiamento del cavo di alimentazione, farlo riparare dal produttore o presso un Centro di assistenza BLACK+DECKER autorizzato, in modo da evitare pericoli.

Caratteristiche

Questo attrezzo presenta alcune o tutte le seguenti caratteristiche.

1. Grilletto di azionamento
2. Pulsante di blocco del grilletto
3. Manopola di regolazione della profondità
4. Meccanismo di scatto per contatto
5. Caricatore scorrevole
6. Fermo del caricatore
7. Batteria (non fornita)
8. Pulsante di rilascio della batteria

Assemblaggio

Avvertenza! Prima di assemblare l'elettroutensile, assicurarsi che sia spento e rimuovere la batteria.

Carica della batteria (Fig. A) (non fornita)

La batteria deve essere caricata prima dell'impiego iniziale e quando non eroga una potenza sufficiente per svolgere lavori che prima era possibile eseguire facilmente. Durante la carica, la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica la presenza di un problema.

Avvertenza! Non caricare la batteria a temperature ambientali inferiori a 10 °C o superiori a 40 °C. La temperatura di carica raccomandata è di circa 24 °C.

Nota: il caricabatterie non carica una batteria se la

Temperatura è inferiore a circa 10 °C o superiore a 40 °C.

La batteria deve essere lasciata nel caricabatterie, che comincerà a caricare automaticamente quando la temperatura delle celle aumenta o diminuisce.

◆ Per caricare la batteria (7) (non fornita), inserirla nel caricabatterie USB (9) (non fornito).
♦ Collegare il caricabatterie USB (9) a una fonte di alimentazione.
L'indicatore di carica lampeggia. Mentre la batteria è in carica i LED dello stato di carica si illuminano. Il/I LED illuminato/i indica/indicano lo stato di carica della batteria. Il LED lampeggiante indica il livello successivo di carica in corso. Il pulsante dell'indicatore dello stato di carica è disabilitato solo durante la carica.

• Quando la carica è completa tutti e quattro i LED si spengono. Premendo il pulsante dell'indicatore dello stato di carica tutti e quattro i LED si illuminano. La batteria a quel punto è completamente carica e può essere utilizzata subito o lasciata nel caricabatterie.
• Il caricabatteria e la batteria possono essere lasciati collegati indefinitamente alla presa di corrente.
  Caricare le batterie scariche entro 1 settimana. La durata della batteria diminuisce parecchio se vengono conservate scariche.

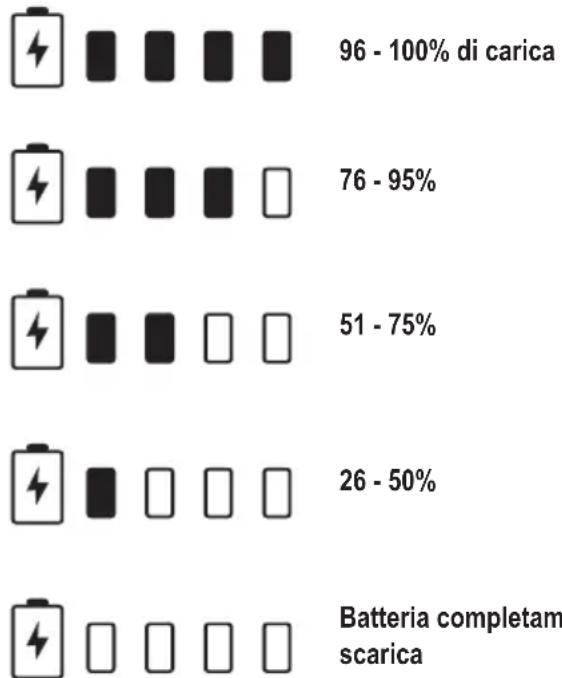

Indicatore dello stato di carica

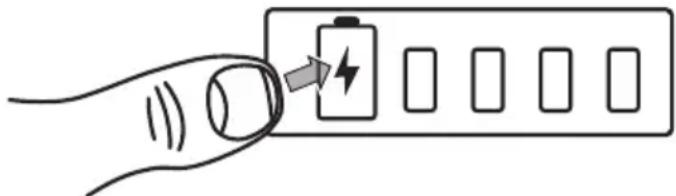

La batteria BLACK+DECKER è dotata di un pulsante che consente di visualizzare lo stato di carica, mediante un indicatore costituito da quattro LED.

Lo stato di carica è un'indicazione dei livelli approssimativi di carica rimanente nella batteria in base al numero di LED illuminati, come mostrato di seguito:

96 - 100% di carica

76 - 95%

51 - 75%

26 - 50%

Batteria completamente scarica

Nota: i LED dello stato di carica si accendono solo una volta premuto l'apposito pulsante.

Installazione e rimozione della batteria (non fornita) (Fig. B)

• Verificare che il pulsante di blocco del grilletto (2) sia nella posizione di blocco prima di rimuovere o installare la batteria.
• Allineare i terminali dell'elettroutensile sulla base dello stesso con le corrispondenti scanalature sulla batteria (7), come illustrato nella Fig. B.

Nota: l'indicatore dello stato di carica deve essere rivolto verso la parte posteriore dell'elettroutensile e le porte USB verso la parte anteriore, come illustrato nella Fig. B.

• Inserire la batteria BLACK+DECKER nella base dell'elettroutensile facendola scattare in sede. Prima dell'uso assicurarsi che la batteria sia inserita a fondo e completamente bloccata in posizione.
• Per rimuovere la batteria BLACK+DECKER dall'elettroutensile premere i due pulsanti di rilascio batteria (8) situati sullo stesso ed estrarla.

Nota: le porte USB della batteria sono disabilitate quando si tira il grilletto di azionamento.

Corretto posizionamento delle mani (Fig. C)

Avvertenza! Per ridurre il rischio di gravi lesioni personali, tenere le mani SEMPRE nella posizione corretta, come illustrato nella Fig. C.

Preparazione dell'elettroutensile

Avvertenza! Tenere l'elettroutensile puntato lontano da sé e dagli altri. Potrebbero verificarsi lesioni gravi alle persone.

Avvertenza! Per ridurre il rischio di gravi lesioni personali, prima di eseguire qualsiasi regolazione bloccare il grilletto di azionamento, scollegare la batteria dall'elettroutensile e rimuovere i punti metallici/chiodi dal caricatore.

Avvertenza! Non spruzzare o applicare MAI in qualsiasi altro modo lubrificanti o solventi all'interno dell'apparecchio. Questo può compromettere seriamente la durata e le prestazioni dell'elettroutensile.

♦ Leggere la sezione Istruzioni di sicurezza del presente manuale.
- Indossare occhiali di sicurezza e dispositivi di protezione per l'udito.
+ Assicurarsi che il caricatore sia completamente vuoto.
- Posizionare il meccanismo di scatto per contatto sulla superficie di lavoro per verificare che funzioni in modo corretto e uniforme. Non utilizzare l'elettroutensile se non funziona correttamente. Non usare MAI un elettroutensile se il meccanismo di scatto per contatto è bloccato nella posizione di attivazione.
- Tenere l'elettroutensile puntato lontano da sé e dagli altri.
◆ Inserire una batteria completamente carica.

Utilizzo del pulsante di blocco del grilletto (Figg. D ed E)

Avvertenza! Per ridurre il rischio di gravi lesioni personali, non tenere premuto il grilletto di azionamento o il meccanismo di scatto per contatto quando l'elettroutensile non è in uso.

Mantenere il pulsante di blocco del grilletto di azionamento in posizione di BLOCCO (Fig. D) quando l'elettroutensile non è in uso.

Questa graffatrice/chiodatrice BLACK+DECKER è dotata di un pulsante di blocco del grilletto (2) che, quando si trova nella posizione di blocco, come illustrato nella Figura D, impedisce di sparare i punti metallici/chiodi.

Quando il pulsante di blocco del grilletto (2) nella posizione di sblocco (Fig. E), l'elettroutensile è completamente funzionante. Il pulsante di blocco del grilletto (2) deve essere sempre attivato ogni volta che si effettuano regolazioni o quando l'elettroutensile non deve essere usato immediatamente.

Caricamento dell'elettroutensile (Fig. F)

Avvertenza! Tenere l'elettroutensile puntato lontano da sé e dagli altri. Potrebbero verificarsi lesioni gravi alle persone.

Avvertenza! Rimuovere sempre la batteria prima di caricare o scaricare i punti metallici/chiodi. Potrebbero verificarsi lesioni gravi alle persone.

Avvertenza! Non caricare mai punti metallici/chiodi con il meccanismo di scatto per contatto o il grilletto di azionamento attivati. Potrebbero verificarsi lesioni alle persone.

• Premere il fermo del caricatore (6) ed estrarre il caricatore scorrevole (5).
  Caricare i dispositivi di fissaggio. Assicurarsi che i punti metallici/chiodi siano caricati in modo che la corona del punto metallico o la testa del chiodo sia appoggiata contro la superficie interna del caricatore (5).

Nota: la testa del chiodo deve essere appoggiata contro la superficie interna del caricatore sul lato sinistro. Se viene caricata sul lato destro il caricatore non si chiude.

◆ Chiudere il caricatore scorrevole fino a quando il rispettivo fermo non scatta completamente.

Scaricamento dell'elettroutensile

• Premere il fermo del caricatore (6) ed estrarre il caricatore scorrevole (5).
• Inclinare l'elettroutensile lateralmente finché i punti metallici/chiodi non scorrono liberamente fuori dalla parte inferiore del caricatore.
• Controllare che non siano rimasti punti metallici/chiodi sciolti all'interno del caricatore.
  ◆ Chiudere completamente il caricatore scorrevole.

Uso del grilletto di azionamento

Avvertenza! Indossare sempre dispositivi di protezione per gli occhi e l'udito quando si usa l'elettroutensile.

Questo elettroutensile è in grado di scaricare punti metallici/chiodi in modalità sequenziale o a colpo singolo.

Avvertenza! Tenere le dita LONTANO dal grilletto di azionamento quando non si inseriscono dispositivi di fissaggio per evitare un azionamento accidentale. Non trasportare MAI l'elettroutensile tenendo il dito sul grilletto di azionamento. La modalità di funzionamento sequenziale offre la potenza massima per l'inserimento dei dispositivi di fissaggio più lunghi.

Uso dell'elettroutensile nella modalità di funzionamento sequenziale

• Premere completamente il meccanismo di scatto per contatto (4) contro la superficie di lavoro.
• Tirare il grilletto di azionamento (1). Il dispositivo di fissaggio sarà inserito nella superficie di lavoro.

Nota: tenere premuto verso il basso sulla superficie di lavoro finché il dispositivo di fissaggio viene inserito.

◆ Rilasciare il grilletto di azionamento.

♦ Sollevare l'interruttore di contatto dalla superficie di lavoro.
◆ Ripetere gli stessi passaggi per l'applicazione successiva.

Nota: il meccanismo di scatto per contatto deve essere premuto e il grilletto di azionamento deve poi essere tirato per ciascun dispositivo di fissaggio. Dopo l'inserimento di ciascun dispositivo di fissaggio sia il meccanismo di scatto per contatto che il grilletto di azionamento devono essere rilasciati.

Uso dell'elettroutensile nella modalità di funzionamento a colpo singolo

◆ Tirare il grilletto di azionamento (1).
- Premere completamente il meccanismo di scatto per contatto (4) contro la superficie di lavoro.

Nota: tenere premuto verso il basso sulla superficie di lavoro finché il dispositivo di fissaggio viene inserito.

◆ Rilasciare il grilletto di azionamento.
♦ Sollevare l'interruttore di contatto dalla superficie di lavoro.
◆ Ripetere gli stessi passaggi per l'applicazione successiva.

Regolazione della profondità (Fig. G)

La profondità di inserimento del dispositivo di fissaggio può essere regolata utilizzando la manopola di regolazione della profondità (3) nella parte posteriore dell'elettroutensile.

Avvertenza! Per ridurre il rischio di lesioni personali gravi per via dell'azionamento accidentale mentre si tenta di regolare la profondità, procedere SEMPRE come descritto di seguito:

◆ rimuovere il battery pack;
◆ innestare il blocco del grilletto di azionamento;
- evitare il contatto con il grilletto di azionamento durante le regolazioni.
- Per inserire il dispositivo di fissaggio meno in profondità, ruotare la manopola di regolazione della profondità (3) verso sinistra.
- Per inserire il dispositivo di fissaggio più in profondità, ruotare la manopola di regolazione della profondità (3) verso destra.

Rimozione di un punto/chiodo inceppato

Se un punto/chiodo rimane inceppato nel caricatore, tenere l'elettroutensile puntato lontano da sé e seguire le istruzioni per la rimozione riportate sotto:

• rimuovere la batteria dall'elettroutensile e innestare il blocco del grilletto di azionamento;
• premere il fermo del caricatore (6) e rimuovere l'eventuale punto/chiodo caricato;
• controllare a vista se è presente qualche punto/chiodo inceppato;
• rimuovere il punto/chiodo piegato usando delle pinze, se necessario.
  ◆ reinserire i punti metallici/chiodi nel caricatore (vedere il capitolo Caricamento dell'elettroutensile);
  ◆ reinserire il battery pack.

Nota: l'elettroutensile si disattiva da solo e non si resetta fino a quando non viene rimossa e reinserita la batteria.

Arresto anomalo (durante l'uso)

Se l'elettroutensile smette improvvisamente di funzionare dopo avere inserito un punto/chiodo, attenersi alle istruzioni seguenti per eseguire un reset del motore.

◆ reinserire il battery pack.
- Con la batteria installata innestare il meccanismo di scatto per contatto con decisione contro la superficie di lavoro. Non tirare il grilletto di azionamento.
- Tenere premuto il meccanismo di scatto per contatto contro la superficie di lavoro per circa 3 secondi.
- Si udrà il motore compiere il proprio ciclo, resettando l'elettroutensile.
- Una volta resettato il motore, continuare a utilizzare l'elettroutensile come previsto.

Consigli per un utilizzo ottimale

• Non esercitare una pressione eccessiva sull'elettroutensile.
  ◆ Verificare regolarmente lo stato degli accessori. Sostituirli se necessario.
  ◆ Serrare saldamente il pezzo in lavorazione in una morsa.

Cappuccio di protezione per i terminali della batteria (Fig. F)

Viene fornito in dotazione un cappuccio di protezione per la conservazione e il trasporto della batteria (10) da utilizzare quando la batteria non è installata sull'elettroutensile. Prima di installare la batteria sull'elettroutensile rimuovere il cappuccio.

Capacità di lunghezza dei dispositivi di fissaggio
Legni teneri fino a 15 mm
Legni duri fino a 10mm

Ricerca e risoluzione guasti

Problema Possibile	causa Possibile soluzione
L'unità non si avvia.	Batteria non installata correttamente.	Controllare l'inserimento della batteria.
	Batteria scarica. Controllare i requisiti di carica della batteria.
	I componenti interni sono troppo caldi.	Attendere che l'elettroutensile si raffreddi.

La batteria non si carica.	Il cavo non è collegato correttamente.	Verificare le connessioni del cavo alla batteria.
	La batteria non è collegata alla corrente.	Verificare le connessioni tra la batteria, il dispositivo usato per caricarla e la presa di corrente attiva.
	Temperatura dell'aria circostante troppo alta o troppo bassa.	Spostare la batteria in un ambiente dove la temperatura sia superiore a 4,5 °C o inferiore a +40,5 °C.
L'unità si spegne improvvisamente.	La batteria ha raggiunto il proprio limite termico massimo.	Lasciare che la batteria si raffreddi.
	Carica esaurita (Per massimizzare la durata della batteria, essa è progettata per spegnersi improvvisamente quando è scarica.)	Rimuovere la batteria e caricarla.
L'unità si arresta in modo anomalo.	Il meccanismo di scatto per contatto non è completamente innestato sulla superficie di lavoro.	Per le istruzioni su come resettare il motore, vedere il capitolo "Arresto anomalo (durante l'uso)".

Manutenzione

Questo elettroutensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Il caricabatterie non richiede alcuna manutenzione, ad eccezione di una regolare pulizia.

Avvertenza! Prima di eseguire interventi di manutenzione sull'elettroutensile, estrarre la batteria. Scollegare il caricabatterie dalla spina prima di pulirlo.

• Pulire regolarmente le prese di ventilazione dell'elettroutensile e dell'alimentatore con un pennello o con un panno morbido e asciutto.
• Pulire regolarmente l'alloggiamento del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
• Picchiettare regolarmente il portapunte per rimuovere la polvere eventualmente presente all'interno.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo web

www.2helpU.com

Dati tecnici

BDT12 (H1)
Tensione in ingresso V	cc	12
Velocità di funzionamento Punti	metallici-Chiodi/min	20
Livelli di potenza 7
Misura punti metallici mm 6-14
Misura chiodi mm 15
Capacità Punti metallici 80
Capacità Chiodi 80
Peso kg 1,5

Batteria (non fornita) BDB12
Tensione V	cc	12
Capacità	Ah	1,5
Tipo		Agli ioni di litio

Livello di pressione sonora misurato in base a EN62841:

Pressione sonora (LpA) 82,5 dB(A), incertezza (K) 3 dB(A)

Potenza sonora (LwA) 93,5 dB(A), incertezza (K) 3 dB(A)

Valori totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN62841:

(a_h) 2,1 m/s^2 , incertezza (K) 1,5 m/s^2

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

Graffatrice/Chiodatrice BDT12

Black & Decker dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi alle seguenti normative: EN62841-1:2015, EN62841-2-4:2014.

Questi prodotti sono conformi alle Direttive 2006/42/CE, 2014/30/UE e 2011/65/UE. Per maggiori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione del presente documento tecnico e rilascia questa dichiarazione per conto di Black & Decker.

A. P. Smith

Direttore tecnico

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black&Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato.

I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede del tecnico riparatore autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Black&Decker di zona all'indirizzo postale indicato in questo manuale.

Visitare il nostro sito www.blackanddecker.co.uk per registrare il prodotto Black&Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.
