| Tipo de produto | Grampeador sem fio |
| Marca | Black & Decker |
| Modelo | BDT12 |
| Alimentação | Bateria Li-Ion 12 V (não fornecida, modelo BDB12) |
| Peso | 1,5 kg |
| Tamanho dos grampos | 6 a 14 mm |
| Tamanho dos pregos | 15 mm |
| Capacidade do carregador | 80 grampos ou 80 pregos |
| Velocidade de operação | 20 grampos/pregos por minuto |
| Níveis de potência | 7 posições |
| Pressão sonora (LpA) | 82,5 dB(A) (incerteza K=3 dB(A)) |
| Potência sonora (LWA) | 93,5 dB(A) (incerteza K=3 dB(A)) |
| Vibrações (ah) | 2,1 m/s² (incerteza K=1,5 m/s²) |
| Modos de acionamento | Sequencial e contato |
| Ajuste de profundidade | Moleta de ajuste (esquerda/direita) |
| Travamento do gatilho | Sim, sistema de travamento integrado |
| Carregador | Carregador USB (não fornecido) |
| Temperatura de carga | 10 °C a 40 °C |
| Manutenção | Limpeza regular dos orifícios de ventilação com uma escova macia |
| Garantia | 24 meses |
Perguntas frequentes - BDT12 BLACK & DECKER
Perguntas dos utilizadores sobre BDT12 BLACK & DECKER
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Grampeador em formato PDF gratuitamente! Encontre o seu manual BDT12 - BLACK & DECKER e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. BDT12 da marca BLACK & DECKER.
MANUAL DE UTILIZADOR BDT12 BLACK & DECKER
(Tradução das instruções originais)
Utilização pretendida
O agrafador BLACK+DECKER BDT12 foi concebido para unir materiais através da fixação com tachas ou agrafos. Esta ferramenta destina-se apenas para utilização doméstica.
Instruções de segurança
Avisos de segurança gerais para ferramentas eléctricas
(Tradução das instruções originais)
PORTUGUÊS
Atenção! Leia todos os avisos de segurança e todas as instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O não cumprimento dos seguintes avisos e instruções listados abaixo pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para futura referência. A expressão “ferramenta eléctrica” em todos os avisos apresentados abaixo refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou com baterias (sem fios).
- Segurança na área de trabalho
a. Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes.
b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que podem inflamar estas poeiras ou vapores.
c. Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. As distracções podem levar à perda do controlo da ferramenta.
- Segurança eléctrica
a. As fichas da ferramenta eléctrica devem encaixar na tomada. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico.
b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Se o seu corpo estiver “ligado” à terra, o risco de choque eléctrico é maior.
c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d. Manuseie o cabo com cuidado. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, arestas afiadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico.
e. Quando trabalhar com uma ferramenta elétrica ao ar livre, utilize uma extensão adequada para esse fim. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.
f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.
- Segurança pessoal
a. Esteja atento, preste atenção ao que está a fazer e seja prudente quando trabalhar com a ferramenta elétrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.
b. Utilize equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.
c. Evite arranques involuntários. Certifique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias, e antes de levantar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, isso pode dar origem a acidentes.
d. Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste fixada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e. Não tente chegar a pontos fora do alcance. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f. Use vestuário adequado. Não use roupa larga ou joias. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.
g. Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.
h. Não permita que o facto de estar familiarizado com a utilização frequente das ferramentas o torne complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.
- Utilização e manutenção da ferramenta eléctrica
a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correta para o seu trabalho.
A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.
b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado ou desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada.
c. Desligue a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear.
e. Proceda à manutenção das ferramentas eléctricas. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afetar o funcionamento das ferramentas eléctricas. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.
f. Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g. Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.
h. Mantenha os punhos e as pegas de fixação secos, limpos e sem qualquer óleo ou gordura. Se tiver as mãos escorregadias e as superfícies com gordura, isso não permite um manuseamento e controlo seguros da ferramentas em situações inesperadas.
- Utilização e cuidados a ter com a ferramenta com baterias
a. Carregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.
b. Utilize ferramentas eléctricas apenas com baterias específicas. A utilização de outras baterias pode dar origem a risco de danos e incêndio.
c. Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação de um terminal para outro. O curto-circuito de terminais da bateria pode causar queimaduras ou incêndio.
d. Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.
e. Não utilize uma bateria ou uma ferramenta que esteja danificada ou modificada. As baterias danificadas ou modificadas podem ter um comportamento imprevisível, podendo dar origem a um incêndio, explosão ou risco de ferimentos.
f. Não exponha a bateria ou a ferramenta ao fogo ou excesso de temperatura. A exposição ou uma temperatura superior a 130 °C pode dar origem a uma explosão.
g. Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da gama de temperaturas especificadas nas instruções. Se o carregamento não for efectuado correctamente ou se a temperaturas não estiverem de acordo com o limite especificado, a bateria pode ficar danificada e há um maior risco de incêndio.
6. Assistência
a. A ferramenta eléctrica deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobresselentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.
b. Nunca repare baterias danificadas. A reparação das baterias só deve ser efectuada pelo fabricante ou por fornecedor de serviços autorizado.
Atenção! Avisos de segurança adicionais para agrafadores
- Parta sempre do pressuposto que a ferramenta contém agrafos. O manuseamento descuidado do agrafador pode resultar no lançamento inesperado dos agrafos e em ferimentos.
- Não aponte a ferramenta para si ou qualquer pessoa que esteja por perto.
O disparo inesperado irá disparar o agrafo e causar ferimentos.
- Só deve accionar a ferramenta quando esta estiver colocada firmemente contra a peça. Se a ferramenta não estiver em contacto com a peça, o agráfo pode ser desviado do alvo.
- Desligue a ferramenta da fonte de alimentação se o agrafo encravar na ferramenta. Quando remover um agrafo encravado, o agrafador poderá ser activado acidentalmente se estiver ligado.
- Tenha cuidado aquando da remoção de um agrafo encravado. O mecanismo pode estar sob compressão e o agrafo pode ser disparado com força quando tentar eliminar uma situação de encravamento.
- Não utilize este agrafador para a fixação de cabos eléctricos. Não foi concebida para a instalação de cabos eléctricos e poderá danificar o isolamento dos cabos eléctricos, resultando assim em perigos de incêndio ou choques eléctricos.
- Segure a ferramenta eléctrica pelas superfícies de fixação isoladas quando executar uma operação em que o acessório de corte possa entrar em contacto com a cablagem oculta ou o próprio cabo. Os agrafos em contacto com um cabo "electrificado" poderão expor peças metálicas do sistema eléctrico da ferramenta e provocar um choque eléctrico ao operador.
Utilize grampos ou outro sistema prático para apoiar e fixar a peça numa plataforma estável. Segurar a peça com a mão ou contra o corpo pode causar instabilidade e perda de controlo.
◆ Utilize sempre óculos de segurança com protecções laterais ou viseiras.
A utilização pretendida está descrita neste manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não se inclua no presente manual de instruções pode representar um risco de ferimentos e/ou danos materiais. - Não coma, beba ou fume na área de trabalho.
Riscos residuais
Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que podem não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc.
Mesmo com o cumprimento dos regulamentos de segurança relevantes e a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes incluem:
- Ferimentos causados pelo contacto com peças em rotação/movimento.
-
Ferimentos causados durante a substituição de peças, lâminas ou acessórios.
-
Ferimentos causados pela utilização prolongada de uma ferramenta. Se utilizar uma ferramenta durante períodos prolongados, certifique-se de que faz pausas regularmente.
◆ Danos auditivos. - Problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF).
Vibração
Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela EN EN62841 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição. Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela Diretiva 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua atividade profissional, deve ser considerada uma estimativa de exposição de vibração, as condições reais de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inatividade e espera da ferramenta, além do tempo de funcionamento.
Etiquetas colocadas na ferramenta
Os seguintes símbolos, assim como o código de data, estão indicados na ferramenta:
Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.
Instruções de segurança adicionais para baterias e carregadores (não fornecidos)
Baterias (não fornecidas)
Utilize apenas as baterias fabricadas pela BLACK+DECKER para evitar ferimentos e danos materiais.
◆ Nunca tente abrir a bateria, seja qual for o motivo.
- Não exponha a bateria à água.
- Não armazene em locais onde a temperatura possa exceder os 40 °C.
- Carregue apenas a temperaturas ambiente entre 10 °C e 40 °C.
- Carregue apenas com o carregador recomendado para a ferramenta.
- Quando eliminar as baterias, siga as instruções da secção "Protecção do ambiente".
Não tente carregar baterias danificadas.
Carregadores (não fornecidos)
Utilize o carregador BLACK+DECKER apenas para carregar a bateria recomendada para a ferramenta. Outras baterias podem rebentar, provocando ferimentos e danos.
◆ Nunca tente carregar baterias não recarregáveis.
Substitua os cabos defeituosos imediatamente.
- Não exponha o carregador à água.
♦ Não abra o carregador.
- Não perfure o carregador.
O carregador deverá ser utilizado apenas em espaços interiores.
Antes da utilização, leia o manual de instruções.
Segurança eléctrica
O seu carregador tem isolamento duplo. Por esse motivo, não necessita de ligação à terra. Verifique sempre se a tensão de alimentação corresponde à tensão indicada na placa sinaléctica. Nunca tente substituir a unidade do carregador por uma tomada de alimentação normal.
Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um Centro de Assistência autorizado da BLACK+DECKER, de modo a evitar situações de perigo.
Componentes
Esta ferramenta inclui algumas ou todas as funcionalidades seguintes.
- Gatilho
- Botão de bloqueio de segurança do gatilho
- Botão de ajuste da profundidade
- Activador de contacto
- Cartucho deslizante
- Lingueta do cartucho
- Bateria (não fornecida)
- Patilha de libertação das baterias
Montagem
Atenção! Antes da montagem, certifique-se de que a ferramenta está desligada e retire a bateria.
Carregar a bateria (Fig. A) (não fornecida)
A bateria tem de ser carregada antes da primeira utilização e sempre que não conseguir produzir energia suficiente em trabalhos anteriormente feitos sem dificuldade.
A bateria pode aquecer durante o carregamento. Isto é normal e não indica um problema.
Atenção! Não carregue a bateria a temperaturas ambiente inferiores a 10 °C ou superiores a 40 °C. Temperatura de carregamento recomendada: aproximadamente 24 °C.
Nota: O carregador não carrega a bateria se a temperatura das células for inferior a 10 °C ou superior a 40 °C.
A bateria não deve ser retirada do carregador para que este comece a carregar automaticamente quando a temperatura das células aquecer ou arrefecer.
Para carregar a bateria (7) (não fornecida), insira o carregador USB (9) (não fornecido).
◆ Ligue o carregador USB (9) a uma fonte de alimentação.
O indicador de carga fica intermitente. À medida que a bateria carrega, o estado dos LED de carga acendem-se. O(s) LED aceso(s) indica(m) o estado de carga da bateria. O LED intermitente indica o próximo nível da carga em curso. O botão do estado de carga está desactivado apenas durante o processo de carga.
- Quando os quatro LED se apagam, isso significa que o processo de carga foi concluído. Se pressionar o botão de estado de carga os quatro LED acendem-se. A bateria fica totalmente carregada e pode ser utilizada ou pode deixá-la no carregador
- O carregador e a bateria podem ficar ligados indefinidamente.
As baterias descarregadas devem ser carregadas no espaço de 1 semana. A vida útil de uma bateria diminuirá consideravelmente se for armazenada sem carga.

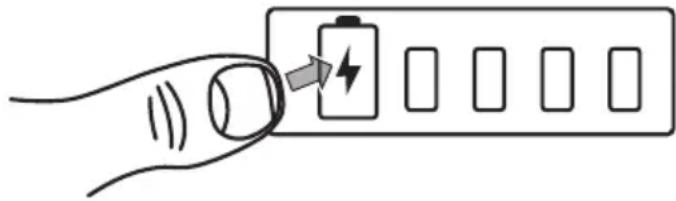

A bateria da BLACK+DECKER está equipada com um botão de estado de carga com um visor de quatro LED.

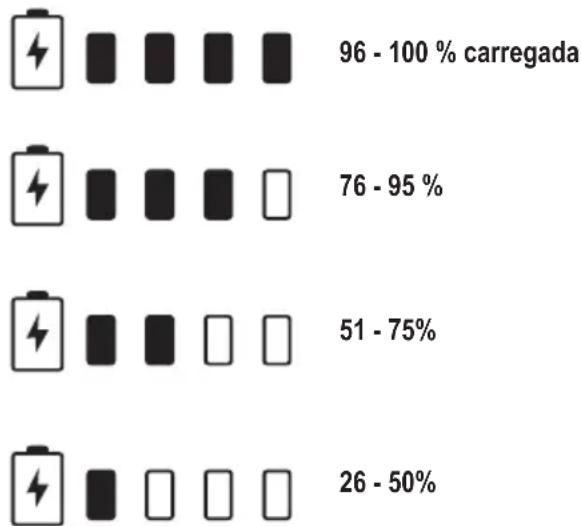

O estado da carga é uma indicação aproximada dos níveis de carga na bateria de acordo com os seguintes indicadores:
96 - 100 % carregada
76 - 95 %
51 - 75%
26 - 50%
A bateria tem de ser carregada
Nota: O estado do LED de carga só é apresentado se pressionar o botão de estado de carga.
Inserir e retirar a bateria (Fig. B) (não fornecida)
- Certifique-se de que o bloqueio de segurança do gatilho (2) está na posição bloqueada para impedir a remoção ou inserção da bateria.
- Alinhe os bornes da ferramenta na base da ferramenta com as ranhuras dos bornes na bateria (7), como indicado na Fig. B.
Nota: O estado do indicador de carga fica virado para a parte de trás da ferramenta e as portas USB ficam viradas para a frente, como indicado na Fig. B.
- Encaixe a bateria BLACK+DECKER na base da ferramenta. Antes de utilizar a bateria, certifique-se de que está totalmente encaixada na respectiva posição.
Para retirar a bateria BLACK+DECKER da ferramenta, pressione os dois botões de libertação (8) localizados na ferramenta e retire a bateria BLACK+DECKER da ferramenta.
Nota: As portas USB da bateria desactivam-se quando pressiona o gatilho.
Posição correcta das mãos (Fig. C)
Atenção! Para reduzir o risco de ferimentos graves, utilize SEMPRE a ferramenta com as suas mãos na posição correcta, como indicado na Fig. C.
Preparar a ferramenta
Atenção! Nunca aponte a ferramenta na sua direcção ou de outras pessoas. Podem ocorrer ferimentos graves.
Atenção! Para reduzir o risco de ferimentos graves, bloqueie o gatilho, retire a bateria da ferramenta e retire os agrafos do cartucho antes de efectuar ajustes.
Atenção! NUNCA utilize lubrificantes por pulverização ou por qualquer outro meio ou solventes de limpeza no interior da ferramenta. Isto pode afectar gravemente a duração e o desempenho da ferramenta.
♦ Leia a secção Instruções de segurança deste manual.
◆ Use protecção ocular e auricular.
◆ Certifique-se de que retira todos os agrafos do cartucho.
- Insira o activador de contacto na superfície de contacto para verificar se o activador de contacto está a funcionar correctamente e sem problemas. Não utilize a ferramenta se não estiver a funcionar correctamente. NUNCA utilize uma ferramenta que tenha o activador de contacto bloqueado na posição activada.
- Nunca aponte a ferramenta na sua direcção ou de outras pessoas.
◆ Insira a bateria totalmente carregada.
Utilizar o bloqueio de segurança do gatilho (Fig. D, E)
Atenção! Para reduzir o risco de ferimentos graves, não mantenha o gatilho ou o activador de contacto pressionados quando a ferramenta não estiver a ser utilizada. Mantenha o interruptor de bloqueio de segurança do gatilho BLOQUEADO (Fig. D) quando a ferramenta não estiver a ser utilizada. Este agrafador BLACK+DECKER está equipado com um bloqueio de segurança do gatilho (2), que, quando está na posição bloqueada, como indicado na Figura D, impede que a ferramenta dispare um agrafão, bloqueando o gatilho. Quando o bloqueio de segurança do gatilho (2) é pressionado na posição de desbloqueio (Fig. E), a ferramenta fica totalmente operacional. O bloqueio de segurança do gatilho (2) deve estar sempre bloqueado quando efectuar quaisquer ajustes ou se a ferramenta não for utilizada de imediato.
Carregar a ferramenta (Fig. F)
Atenção! Nunca aponte a ferramenta na sua direcção ou de outras pessoas. Podem ocorrer ferimentos graves.
Atenção! Retire sempre a bateria antes de colocar ou retirar agrafos. Podem ocorrer ferimentos graves.
Atenção! Nunca coloque agrafos/pregos com o activador de contacto ou o gatilho activados. Podem ocorrer ferimentos.
◆ Aperte a lingueta do cartucho (6) e retire o cartucho deslizante (5).
- Coloque agrafos. Assegure-se que os agrafos/pregos estão colocados de modo a que a coroa do agrafo ou a cabeça do prego fiquem colocadas contra a superfície interna do cartucho (5).
Nota: A cabeça do prego deve ficar colocada contra a superfície interior esquerda do cartucho. Se a colocar no lado direito, o cartucho não fecha.
- Deslize o cartucho até a lingueta do cartucho encaixar com firmeza.
Descarregar a ferramenta
◆ Aperte a lingueta do cartucho (6) e retire o cartucho deslizante (5).
◆ Incline a ferramenta até os agrafos/pregos deslizarem livremente para fora da parte inferior do cartucho.
- Assegure-se que não há agrafos/pregos soltos no interior do cartucho.
◆ Deslize o cartucho para fechá-lo com firmeza.
Funcionamento do gatilho
Atenção! Utilize sempre óculos de protecção e uma protecção respiratória quando utilizar a ferramenta.
Esta ferramenta foi concebida para fixar agrafos/pregos através de activação sequencial ou disparo por sequência.
Atenção! Quando não fixar agrafos, mantenha os dedos AFASTADOS do gatilho para evitar um disparo acidental. NUNCA transporte a ferramenta com o dedo no gatilho.
A activação sequencial fornece a potência máxima de energia para inserir os agrafos maiores.
Para utilizar a ferramenta no modo sequencial:
- Pressione o activador de contacto (4) por completo contra a superfície de trabalho.
◆ Puxe o gatilho (1). O agrafo é fixado na superfície de trabalho.
Nota: Mantenha uma pressão descendente na superfície de trabalho até o agrafo ser fixado na superfície de trabalho.
♦ Liberte o gatilho.
◆ Levante o activador de contacto da superfície de trabalho.
◆ Repita os passos para a próxima aplicação.
Nota: O activador de contacto tem de ser pressionado puxando o gatilho para cada agrafo, seguido da libertação do activador de contacto e do gatilho depois de cada agrafo.
Para utilizar a ferramenta no modo de disparo de sequência:
◆ Puxe o gatilho (1).
- Pressione o activador de contacto (4) por completo contra a superfície de trabalho.
Nota: Mantenha uma pressão descendente na superfície de trabalho até o agrafo ser fixado na superfície de trabalho.
♦ Liberte o gatilho.
◆ Levante o activador de contacto da superfície de trabalho.
◆ Repita os passos para a próxima aplicação.
Ajustar a profundidade (Fig. G)
A profundidade de fixação dos agrafos pode ser ajustada com o botão de ajuste da profundidade (3) na parte de trás da ferramenta.
Atenção! Para reduzir o risco de ferimentos graves causados por activação acidental quando ajusta a profundidade, deve SEMPRE:
◆ Retirar a bateria.
Engatar o bloqueio de segurança do gatilho.
◆ Evitar o contacto com o gatilho durante os ajustes.
Para fixar um agrafo com menos profundidade, rode o botão de ajuste da profundidade (3) para a esquerda.
Para fixar um agrafo mais fundo, rode o botão de ajuste da profundidade (3) para a direita.
Retirar um agrafo/prego encravado
Se um agrafo/prego ficar encravado no cartucho e a lâmina propulsora, não aponte a ferramenta na sua direcção e siga estas instruções.
◆ Retire a bateria da ferramenta e active o bloqueio de segurança do gatilho.
- Pressione a lingueta do cartucho (6) e retire os agrafos/ pregos colocados.
- Inspeccione se no interior do cartucho há agrafos/pregos encravados.
◆ Retire o agrafo/prego dobrado, utilizando um alicate se necessário.
- Volte a inserir os agrafos/pregos no cartucho (consulte Carregar a ferramenta)
♦ Volte a colocar a bateria.
Nota: A ferramenta será desligada e só será reposta depois de retirar e voltar a colocar a bateria.
Falha (durante a utilização)
Se a ferramenta deixar de funcionar depois de disparar um agrafo/prego tem de seguir estas instruções para repor o motor.
♦ Volte a colocar a bateria.
- Com a bateria inserida, encaixe o activador de contacto com firmeza contra a superfície de trabalho. Não pressione o gatilho.
- Mantenha pressionado o activador de contacto contra a superfície de trabalho durante cerca de 3 segundos.
◆ Vai ouvir o ciclo do motor a repor a ferramenta.
- Depois do motor ter sido reposto, continue a utilizar a ferramenta como pretendido.
Sugestões para uma utilização ótima
- Não exerça demasiada pressão na ferramenta.
- Verifique regularmente o estado de conservação dos acessórios. Substitua-os quando necessário.
◆ Fixe a peça de trabalho com firmeza.
Tampa de segurança dos bornes da bateria (Fig. H)
Está disponível um compartimento para guardar a bateria e uma pega de transporte (10) que podem ser utilizados sempre que a bateria estiver fora da ferramenta. Retire a tampa, como indicado, antes de guardar a bateria na ferramenta.
6 mm, 8 mm, 10 mm, 12 mm, 14 mm
12 mm, 15 mm
| Capacidade do comprimento dos agrafos | |
| Madeira macia até 15 mm | |
| Madeira dura até 10mm | |
Resolução de problemas
| Problema Causa possível Solução possível | |
| A unidade não é iniciada. | A bateria não foi colocada correctamente. |
| A bateria não está carregada. Verifique os requisitos para carregar a bateria. | |
| Os componentes internos estão demasiado quentes. | |
| A bateria não irá ser carregada. | O cabo não foi ligado correctamente. |
| A bateria não está ligada. Verifique as ligações entre a bateria, o dispositivo utilizado para carregar a bateria e a tomada eléctrica. | |
| A temperatura de ar circundante é demasiado quente ou fria. | |
| A unidade desliga-se de maneira abrupta. | A bateria atingiu o limite térmico máximo. |
| Sem carga (para maximizar a duração da bateria, esta foi concebida para desligar-se de maneira abrupta quando a carga ficar esgotada.) | |
| A unidade não funciona correctamente. | O activador de contacto não foi encaixado por completo na superfície de trabalho. |
Manutenção
A ferramenta BLACK+DECKER foi concebida para funcionar durante muito tempo com um mínimo de manutenção. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.
O seu carregador não necessita de manutenção para além da limpeza regular.
Atenção! Antes de ser realizada qualquer operação de manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador antes de o limpar.
- Limpe regularmente as aberturas de ventilação da ferramenta e do carregador utilizando uma escova suave ou um pano seco.
- Limpe regularmente o compartimento do motor com um pano húmido. Não utilize produtos de limpeza abrasivos ou à base de dissolventes.
- Bata com regularidade no porta pontas para remover a sujidade do interior.
PORTUGUÊS
(Tradução das instruções originais)
Protecção do ambiente
Faça uma recolha de lixo seletiva. Os produtos e as baterias assinalados com este símbolo não devem ser eliminados juntamente com o lixo doméstico normal.
Os produtos e as baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo assim a necessidade de matérias-primas.
Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com
Dados técnicos
| BDT12 (H1) | ||
| Tensão de entrada V | cc | 12 |
| Velocidade de funcionamento Agrafos ou tachas/min | 20 | |
| Níveis de potência 7 | ||
| Tamanho dos agrafos mm 6-14 | ||
| Tamanho das tachas mm 15 | ||
| Capacidade Agrafos 80 | ||
| Capacidade Tachas 80 | ||
| Peso kg 1,5 | ||
| Bateria (não fornecida) BDB12 | ||
| Tensão V | cc | 12 |
| Capacidade Ah | 1,5 | |
| Tipo | lões de lítio | |
| Nivel de pressão acústica de acordo com a norma EN62841: |
| Pressão acústica (LpA) 82,5 dB(A), variabilidade (K) 3 dB(A) |
| Potência acústica (LpNA) 93,5 dB(A), variabilidade (K) 3 dB(A) |
| Valores totais de vibração (soma vectores triax) de acordo com EN62841: |
| (a_h) 2,1 m/s^2 , variabilidade (K) 1,5 m/s^2 |
Declaração de conformidade CE
DIRECTIVA "MÁQUINAS"
Máquina de agrafar BDT12
A Black & Decker declara que os produtos descritos nos "dados técnicos" estão em conformidade com: EN62841-1:2015, EN62841-2-4:2014.
Estes produtos estão também em conformidade com as directivas 2006/42/CE, 2014/30/UE e 2011/65/UE. Para obter mais informações, contacte a Black & Decker através do endereço seguinte ou consulte o verso do manual.
O signatário é responsável pela compilação do ficheiro técnico e efetua esta declaração em nome da Black & Decker.
A. P. Smith
Director Técnico
A Black & Decker confia na qualidade dos seus produtos e oferece aos clientes uma garantia de 24 meses a partir da data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.
Para acionar a garantia, esta deve estar em conformidade com os termos e condições da Black&Decker e terá de apresentar o comprovativo de compra ao vendedor ou a um técnico de reparação autorizado.
Os termos e condições da garantia de 2 anos da Black&Decker e a localização do agente de reparação autorizado mais próximo podem ser obtidos na Internet em www.2helpU.com ou pode contactar uma filial da Black & Decker cuja morada está indicada neste manual.
Visite o nosso Website www.blackanddecker.co.uk para registar o novo produto Black & Decker e manter-se atualizado relativamente a novos produtos e ofertas especiais.
- Utilização pretendida
- Instruções de segurança
- PORTUGUÊS
- Riscos residuais
- Vibração
- Etiquetas colocadas na ferramenta
- Instruções de segurança adicionais para baterias e carregadores (não fornecidos)
- Baterias (não fornecidas)
- Carregadores (não fornecidos)
- Segurança eléctrica
- Componentes
- Montagem
- Carregar a bateria (Fig. A) (não fornecida)
- Inserir e retirar a bateria (Fig. B) (não fornecida)
- Posição correcta das mãos (Fig. C)
- Preparar a ferramenta
- Utilizar o bloqueio de segurança do gatilho (Fig. D, E)
- Carregar a ferramenta (Fig. F)
- Descarregar a ferramenta
- Funcionamento do gatilho
- Para utilizar a ferramenta no modo sequencial:
- Para utilizar a ferramenta no modo de disparo de sequência:
- Ajustar a profundidade (Fig. G)
- Retirar um agrafo/prego encravado
- Falha (durante a utilização)
- Sugestões para uma utilização ótima
- Tampa de segurança dos bornes da bateria (Fig. H)
- Manutenção
- Protecção do ambiente
- Declaração de conformidade CE
Marca : BLACK & DECKER
Modelo : BDT12
Categoria : Grampeador
