BDT12 - Nitoja BLACK & DECKER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton nitoja
Merkki	Black & Decker
Malli	BDT12
Virtalähde	Li-Ion 12 V akku (ei sisälly, malli BDB12)
Paino	1,5 kg
Niittien koko	6-14 mm
Naulojen koko	15 mm
Lokerikon kapasiteetti	80 niittiä tai 80 naulaa
Toimintanopeus	20 niittiä/naulaa minuutissa
Tehotasot	7 asentoa
Äänenpainetaso (LpA)	82,5 dB(A) (epävarmuus K=3 dB(A))
Äänitehotaso (LWA)	93,5 dB(A) (epävarmuus K=3 dB(A))
Tärinä (ah)	2,1 m/s² (epävarmuus K=1,5 m/s²)
Toimintatavat	Peräkkäinen ja kosketus
Syvyyden säätö	Säätörulla (vasen/oikea)
Liipaisimen lukitus	Kyllä, sisäänrakennettu lukitusjärjestelmä
Laturi	USB-laturi (ei sisälly)
Latauslämpötila	10 °C – 40 °C
Huolto	Ilmanottoaukkojen säännöllinen puhdistus pehmeällä harjalla
Takuu	24 kuukautta

Usein kysytyt kysymykset - BDT12 BLACK & DECKER

Mitä niittejä ja nauloja voin käyttää BDT12:n kanssa?

BDT12 hyväksyy 6–14 mm niitit ja 15 mm naulat. Lokerikon kapasiteetti on 80 niittiä tai 80 naulaa. Käytä hyvälaatuisia kiinnikkeitä tukkeutumisen välttämiseksi.

Kuinka BDT12:n akku ladataan?

Akku (malli BDB12, ei sisälly) ladataan USB-laturilla (ei sisälly). Kytke laturi virtalähteeseen ja aseta akku paikalleen. Lataus on optimaalinen 10 °C – 40 °C lämpötilassa. Lataustason merkkivalo näyttää edistymisen.

Mitä tehdä, jos työkalu ei käynnisty?

Tarkista ensin, että akku on oikein asennettu ja ladattu. Jos työkalu on kuuma, anna sen jäähtyä. Jos ongelma jatkuu, irrota akku ja aseta se takaisin. Katso lisätietoja käyttöohjeen Vianmääritys-osiosta.

Kuinka toimintatapaa vaihdetaan?

BDT12 tarjoaa kaksi tapaa: peräkkäinen (painamalla kosketuslaukaisinta työkappaletta vasten ja sitten liipaisinta) ja kosketus (liipaisimen painaminen ja sitten kosketuslaukaisimen painaminen työkappaletta vasten). Manuaalista säätöä ei tarvita, riittää muuttaa toimintojen järjestystä.

Kuinka upotussyvyyttä säädetään?

Kierrä työkalun takana olevaa syvyyden säätörullaa (3): vasemmalle vähentääkseen upotussyvyyttä, oikealle lisätäkseen upotussyvyyttä. Ennen säätöä irrota akku ja lukitse liipaisin.

Mitä tehdä, jos niitti jumittuu?

Irrota akku, lukitse liipaisin, avaa lokerikko ja poista kaikki kiinnikkeet. Jos niitti on jumissa mekanismissa, käytä pihtejä sen varovaiseen irrottamiseen. Lataa lokerikko uudelleen ja aseta akku takaisin. Työkalu nollautuu automaattisesti.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja. Älä koskaan osoita työkalua itseäsi tai muita kohti. Lukitse liipaisin, kun työkalu ei ole käytössä. Pidä kosketuslaukaisinta tiukasti työkappaletta vasten ennen liipaisimen painamista. Irrota akku ennen säätöjä tai puhdistusta.

Kuinka BDT12-työkalua huolletaan?

Puhdista ilmanottoaukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla. Pyyhi moottoriosa kostealla liinalla (ilman liuottimia). Älä koskaan voitele työkalun sisäosia. Säilytä akkua kuivassa paikassa 10 °C – 40 °C lämpötilassa.

Voinko käyttää työkalua toisen merkin akulla?

Ei, käytä vain suositeltua BLACK+DECKER BDB12 -akkua. Yhteensopimaton akku voi aiheuttaa vammoja tai vaurioita. Laturin tulee myös olla valmistajan määrittelemä.

Mitä tehdä, jos työkalu pysähtyy äkillisesti käytön aikana?

Tämä voi johtua ylikuumenemisesta tai tyhjentyneestä akusta. Anna työkalun jäähtyä noin 30 minuuttia. Jos akku on tyhjä, irrota se ja lataa se. Jos ongelma jatkuu, nollaa moottori painamalla kosketuslaukaisinta työkappaletta vasten ilman liipaisimen painamista 3 sekunnin ajan.

KÄYTTÖOHJE BDT12 BLACK & DECKER

(Alkuperäisten ohjeiden käännös)

Käyttötarkoitus

BLACK+DECKER BDT12 -naulain on tarkoitettu kappaleiden kiinnittämiseen toisiinsa nauloilla tai niiteillä. Tämä työkalu on tarkoitettu vain yksityiskäyttöön.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Alla olevien varoitusten ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Jäljempänä olevissa varoituksissa käytetyllä käsitteellä "sähkötyökalu" tarkoitetaan verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus
   a. Pidä työalue puhtaana ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
   b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
   c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.
2. Sähköturvallisuus
   a. Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
   b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Voit saada sähköiskun, jos kehosi on maadoitettu.
   c. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
   d. Älä käsittele virtajohtoa kovakouraisesti.

(Alkuperäisten ohjeiden käännös)

SUOMI

Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f. Jos sähkötyökalua on välttämättä käytettävä kosteassa paikassa, käytä vikavirtasuojalla (RCD) suojattua virtualähdettä. Tämä vähentää sähköiskun vaaraa.

1. Henkilöturvallisuus

a. Ole valpas, keskity työhön ja noudata tervettä järkeä sähkötyökalun käytössä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c. Vältä tahatonta käynnistämistä. Varmista, että kytkin on OFF-asennossa, ennen kuin liitäät laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan kiinni jäänyt avain voi johtaa loukkaantumiseen.
e. Älä kurkota. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g. Jos työkalun voi liittää pölynimuriin, tarkista, että liitos on tehty asianmukaisesti ja että laitteita käytetään oikealla tavalla. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h. Vaikka käyttäisit usein työkaluja ja sinulla olisi niistä hyvä tuntemus, älä jätä lukematta työkalun turvallisuusohjeita. Huolimattomuus voi johtaa vakaviin henkilövahinkoihin jopa sekunnin murto-osassa.
4. Sähkötyökalujen käyttö ja hoito
a. Älä ylikuormita sähkötyökalua. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu.

Sähkötyökalu toimii paremmin ja turvallisemmin, kun sidä käytetään sille suunniteltuun käyttötarkoitukseen.

b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c. Irrota pistotulppa pistorasiasta ja/tai akku laitteesta ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e. Hoida sähkötyökaluasi ja lisävarusteita huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f. Pidä leikkausterät terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtoteriä yms. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

h. Pidä kahvat ja kädensijat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja kädensijat estävät työkalun turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.

1. Akkutyökalun käyttö ja huolto

a. Lataa akku vain valmistajan määrittelemällä laturilla. Laturi, joka on sopiva yhden tyyppiselle akulle, voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisen tyyppisellä akulla.

b. Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muun tyyppisen akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

c. Pidä irrallinen akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat aiheuttaa oikosulun akun navoissa. Kennon pinteiden oikosulku voi aiheuttaa palovammoja tai tulipalon.

Väärin käytetystä akusta voi vuotaa nestettä. Älä kosketa sitä. Jos nesteen kanssa joutuu kosketuksiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta roiskunut neste saattaa aiheuttaa ärsytystä tai palovammoja.

e. Akkua tai työkalua ei saa käyttää, jos siinä on vaurioita tai sitä on muunneltu. Vaurioituneet tai muunnellut akut voivat johtaa odottamattomiin tilanteisiin ja vaarana ovat tulipalo, räjähdys ja henkilövahingot.
f. Suojaa akku ja työkalu tulelta ja liian korkeilta lämpötiloilta. Se voi räjähtää yli 130 °C lämpötilassa.
g. Noudata kaikkia latausohjeita. Akkua tai työkalua ei saa ladata ohjeissa määritetystä lämpötilavälistä poikkeavassa lämpötilassa. Jos akku ladataan virheellisesti tai määritetystä lämpötilavälistä poikkeavassa lämpötilassa, seurauksena voi olla akun vaurioituminen ja tulipalovaara.
6. Huolto
a. Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Tämä varmistaa sähkötyökalun turvallisuuden.
b. Älä koskaan huolla vaurioituneita akkuja. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Sähkötyökalujen lisäturvavaroitukset

Varoitus! Lisäturvavaroitukset naulaimille

u Toimi aina oletuspohjalta, että työkalussa on kiinnittimiä. Naulaimen varomattomasta käytöstä voi seurata kiinnitinten odottamaton laukeaminen, mikä voi aiheuttaa henkilövahinkoja.
u Älä osoita työkalulla itseäsi tai ketään lähettyvillä olevaa henkilöä. Odottamaton laukaisemisen yhteydessä laitteesta voi singota naula, joka voi aiheuttaa henkilövahinkoja.
u Älä laukaise työkalua, ellei se ole tiiviisti työkappaletta vasten. Jos työkalu ei ole kiinni työkappaleessa, kiinnitin saattaa ponnahtaa irti kohteesta.
u Irrota akku työkalusta, jos kiinnitin juuttuu työkalun sisään. Virtalähteeseen kytketty naulain voi vahingossa aktivoitua, jos akku on laitteessa.
Ole varovainen poistaessasi juuttunutta kiinnitintä. Mekanismi voi olla paineistetussa tilassa ja laukaista kiinni juuttuneen kiinnittimen hyvin voimallisesti sitä vapautettaessa.
u Älä käytä tätä naulainta sähkökaapeleiden kiinnittämiseen. Sitä ei ole tarkoitettu sähkökaapeleiden asentamiseen, vaan se voi vahingoittaa sähkökaapeleiden eristeitä ja aiheuttaa sähköiskun tai tulipalon vaaran.

• Pitele sähkötyökalua eristetyistä tartuntapinnoista tehdessäsi työtä, jossa laikka voi joutua kosketuksiin piilossa olevien sähköjohtojen tai oman virtajohtonsa kanssa. Työkalun kiinnittimen kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työstökappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.
• Käytä aina suojalaseja tai suojanaamaria, jossa on sivusuojukset.
  Tarkoitettu käyttö on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.
• Älä syö, juo tai tupakoi työalueella.

Jäännösriskit

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia laitetta käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön.

Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat:

• Pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot.
• Osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot.
• Työkalun pitkäaikaisen käytön aiheuttamat vahingot. Varmista, että pidät säännöllisesti taukoja laitteen pitkäaikaisen käytön aikana.
  ◆ Kuulon heikkeneminen.
• Työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusvakuutuksessa ilmoitettu tärinäpäästöarvo on mitattu EN62841-standardin testausmenetelmän mukaisesti, ja arvoa voi käyttää työkalujen keskinäiseen vertailuun. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin.

Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.

Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaadi- taan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat.

Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä.

Työkalun tarrat

Työkalussa on seuraavat symbolit sekä päivämääräkoodi:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Akkuja ja laturia koskevat lisäturvaohjeet (eivät kuulu pakkaukseen)

Akku (ei toimiteta laitteen mukana)

• Käytä ainoastaan BLACK+DECKER-akkuja henkilö- ja omaisuusvahinkojen välttämiseksi.
• Älä koskaan yritä avata mistään syystä.
• Älä anna akun kastua.
• Älä säilytä akkuja tiloissa, joissa lämpötila voi nousta yli 40 °C:een.
  ◆ Lataa akku paikassa, jonka lämpötila on vähintään +10 °C ja enintään +40 °C.
  ◆ Lataa akku ainoastaan työkaluun suositellulla laturilla.
  ◆ Noudata akkujen hävittämisessä Ympäristönsuojelukohdassa esitettyjä ohjeita.

Älä koskaan yritä ladata viallisia akkuja.

Laturit (ei toimiteta työkalun mukana)

• Käytä BLACK+DECKER-laturia vain laitteeseen suositellun akun kanssa. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.
• Älä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattaviksi.
  ◆ Vaihda vialliset johdot välittömästi ehjiin.
  ◆ Suojaa laturi vedeltä.
• Älä avaa laturia.
• Älä työnnä mitään laturin sisään.

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

Lue käyttöohjeet huolellisesti ennen laitteen käyttöä.

Sähköturvallisuus

Laturi on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä vaihtaa laturiin tavallista verkkovirran pistoketta.

- Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun BLACK+DECKER-huollon tehtäväksi.

Yleiskuvaus

Tässä laitteessa on joitakin tai kaikki seuraavista ominaisuiksista.

1. Liipaisin
2. Liipaisimen lukituspainike
3. Syvyydensäätöpyörä
4. Kärkilaukaisin
5. Liu'utettava lipas
6. Lippaan lukitus
7. Akku (ei kuulu pakkaukseen)
8. Akun vapautuspainike

Asennus

Varoitus! Varmista ennen kokoamista, että virta on katkaistu ja akku irrotettu.

Akun lataaminen (kuva A) (ei toimiteta laitteen mukana)

Lataa akku ennen ensimmäistä käyttökertaa ja aina, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aiemmin sujuivat helposti. Akku voi lämmetä ladattaessa. Tämä on normaalia, eikä se ole merkki mistään viasta.

Varoitus! Älä lataa akkua alle 10 °C tai yli 40 °C asteen lämpötilassa. Suositeltava latauslämpötila on 24 °C.

Huomautus: Laturi ei lataa akkua, jos kennon

lämpötila on alle noin 10 °C tai yli 40 °C.

Akku tulee kuitenkin jättää laturiin. Laturi aloittaa lataamisen automaattisesti, kun kennon lämpötila nousee tai laskee riittävästi.

◆ Lataa akku (7) (ei toimiteta laitteen mukana) liittämällä USB-laturi (9) (ei toimiteta laitteen mukana).
◆ Liitä USB-laturi (9) virtalähteeseen.
Lataustilan ilmaisin vilkkuu. Lataustason LED-merkkivalot syttyvät lataamisen aikana. Syttynyt LED-merkkivalo ilmoittavat akun lataustason. Vilkkuva LED-merkkivalo ilmoittaa seuraavan lataustason olevan käynnissä. Lataustason painike on pois käytöstä ainoastaan lataamisen aikana.
- Kun lataus on valmis, kaikki neljä LED-merkkivaloa sammuu. Kaikki neljä LED-merkkivaloa syttyy, kun lataustason painiketta painetaan. Akku on ladattu täyteen ja sitä voidaan käyttää heti tai sen voi jättää laturiin.
◆ Akun voi jättää laturiin vaikka kuinka pitkäksi aikaa.
◆ Lataa akut yhden viikon kuluessa niiden tyhjentymisestä. Akkujen käyttöikä
lyhenee merkittävästi, jos ne jätetään tyhjiksi pitkäksi aikaa.

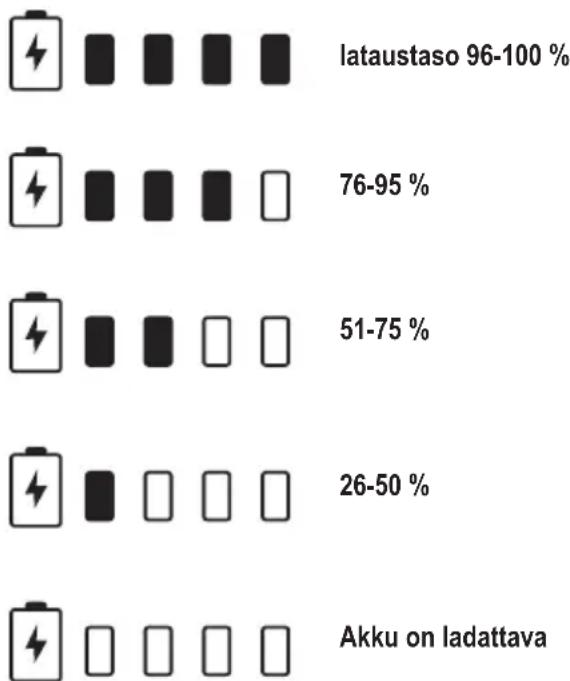

Varaustilan merkkivalo

BLACK+DECKER-akussa on lataustilan painike neljällä LED-näytöllä.

Lataustason merkkivalo osoittaa akun lataustason likimääräisesti seuraavasti:

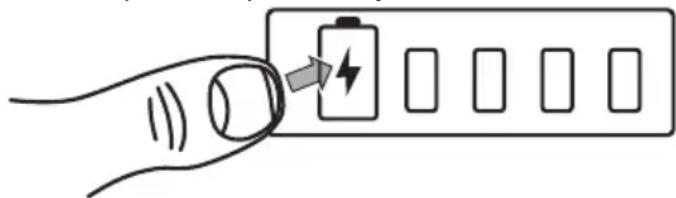

Huomautus: Lataustason LED-merkkivalo syttyy vasta lataustilan painikkeen painamisen jälkeen.

Akun asentaminen ja poistaminen (kuva B) (ei toimiteta laitteen mukana)

◆ Varmista ennen akun irrottamista tai asentamista, että liipaisimen lukituspainike (2) on lukitussa asennossa.
♦ Kohdista työkalun jalustassa olevat liitännät akun liitäntöihin (7) kuvan B mukaisesti.

Huomautus: Lataustason merkkivalo osoittaa työkalun takaosaan ja USB-portit osoittavat kuvan B mukaisesti.

• Napauta BLACK+DECKER-akku työkalun jalustaan. Varmista ennen käyttöä, että akku on kokonaan paikoillaan ja lukittu paikoilleen.
• Irrota BLACK+DECKER-akku työkalusta painamalla työkalun kahta akun vapautuspainiketta (8) ja vetämällä BLACK+DECKER-akku työkalusta irti.

Huomautus: Akun USB-portit ovat pois käytöstä liipaisinta painaessa.

Käsien oikeaoppinen asento (kuva C)

Varoitus! Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa kuvan C mukaisesti.

Työkalun valmistelut

Varoitus! Vältä kohdistamasta työkalua itseesi tai muihin päin. Se voi aiheuttaa vakavan henkilövahingon.

Varoitus! Vakavien henkilövahinkojen vaaraa voidaan pienentää lukitsemalla liipaisin, irrottamalla akku työkalusta ja poistamalla niitit lippaasta ennen säätöjä.

Varoitus! ÄLÄ KOSKAAN suihkuta tai levitä muulla tavoin voiteluaineita tai liuottimia työkalun sisälle. Tämä voi vaikuttaa huomattavasti työkalun käyttöikään ja tehoon.

◆ Lue tämän ohjekirjan sisältämät turvallisuusohjeet.
◆ Käytä suojalaseja ja kuulonsuojaimia.
◆ Varmista, että lipas on tyhjennetty kiinnittimistä.
- Aseta kärkilaukaisin työpintaan sen tehokkaan ja virheettömän toiminnan tarkistamiseksi. Älä käytä työkalua, jos se ei toimi oikein. ÄLÄ KOSKAAN käytä työkalua, jos sen kärkilaukaisin on lukittunut käyttöasentoon.
- Vältä kohdistamasta naulauskonetta itseesi tai muihin päin.
◆ Aseta täyteen ladattu akku paikoilleen.

Liipaisimen lukituksen käyttäminen (kuvat D, E)

Varoitus! Vakavien henkilövahinkojen välttämiseksi liipaisinta tai kärkilaukaisinta ei saa pitää alhaalla, jos työkalua ei käytetä. Pidä liipaisimen lukituspainike LUKITTUNA (kuva D), kun työkalua ei käytetä.

Tämä BLACK+DECKER-niittauskone sisältää lukituspai-nikkeen (2), joka lukittuna kuvan D mukaisesti estää niittien laukaisemisen lukitsemalla liipaisimen.

Kun liipaisimen lukitus (2) on avatussa asennossa (kuva E), työkalu on täysin käytettävissä. Liipaisimen lukitus (2) tulee aina lukita, kun työkaluun tehdään säätöjä tai kun sitä ei käytetä heti.

Työkalun lataaminen (kuva F)

Varoitus! Vältä kohdistamasta työkalua itseesi tai muihin päin. Se voi aiheuttaa vakavan henkilövahingon.

Varoitus! Irrota akku aina ennen niittien lisäämistä tai poista-mista. Se voi aiheuttaa vakavan henkilövahingon.

Varoitus! Älä koskaan lisää niittejä/nauloja, kun kärkilaukaisin tai liipaisin on aktivoitu. Se voi aiheuttaa henkilövahingon.

◆ Paina lippaan lukitusta (6) ja vedä liu'utettava lipas (5) ulos.
- Lisää kiinnittimiä. Varmista, että niitit/naulat ovat paikoillaan niin, että niitin tai naulan pää on lippaan (5) sisäpintaa vasten.

Huomautus: Naulan pään on oltava lippaan vasenta sisäpintaa vasten. Jos se on oikealla puolella, lipas ei sulkeudu.

◆ Sulje liu’utettava lipas, kunnes lippaan lukitus napsahtaa hyvin paikoilleen.

Naulojen poistaminen työkalusta

◆ Paina lippaan lukitusta (6) ja vedä liu'utettava lipas (5) ulos.
- Kallista työkalua sivulle, kunnes niitit/naulat tulevat vapaasti ulos lippaan alaosasta.

◆ Varmista, ettei lippaan sisällä ole irtonaisia niittejä/nauloja.
◆ Sulje liu'utettava lipas kokonaan.

Liipaisimen käyttö

Varoitus! Käytä aina asianmukaisia suojalaseja ja kuulonsuojaimia työkalua käyttäessäsi.

Tästä työkalusta sinkoaa niittejä/nauloja sarja- tai kertalaukaisutilassa.

Varoitus! Vältä vahingossa tapahtuvat laukaisut pitämällä sormet POISSA liipaisimelta, kun konetta ei käytetä. ÄLÄ KOSKAAN kuljeta työkalua sormi liipaisimella.

Sarjalaukaisutila tarjoaa myös maksimaalisen tehon pitempien kiinnittimien kohdalla.

Työkalun käyttäminen sarjalaukaisutilassa:

• Paina kärkilaukaisin (4) kokonaan työstökappaleen pintaa vasten.
• Vedä liipaisimesta (1) ja kiinnitin kiinnittyy työstökappaleen pintaan.

Huomautus: Säilytä paine työstökappaleen pintaan, kunnes kiinnitin on kiinnittynyt pintaan.

◆ Vapauta liipaisin.
◆ Nosta kärkilaukaisin pois työstökappaleen pinnasta.
◆ Toista toimenpiteet seuraavan käyttö kerran aikana.

Huomautus: Kärkilaukaisinta on painettava, jonka jälkeen liipaisimesta on painettava kunkin kiinnittimen kohdalla.

Vapauta kunkin kiinnittimen jälkeen sekä kärkilaukaisin että liipaisin.

Työkalun käyttäminen kertalaukaisutilassa:

◆ Vedä liipaisimesta (1).
◆ Paina kärkilaukaisin (4) kokonaan työstökappaleen pintaa vasten.

Huomautus: Säilytä paine työstökappaleen pintaan, kunnes kiinnitin on kiinnittynyt pintaan.

◆ Vapauta liipaisin.
◆ Nosta kärkilaukaisin pois työstökappaleen pinnasta.
◆ Toista toimenpiteet seuraavan käyttö kerran aikana.

Syvyyden säätäminen (kuva G)

Naulan kiinnityssyvyyttä voidaan säätää työkalun takana olevalla syvyyden säätökiekolla (3).

Varoitus! Toimi AINA seuraavasti, jotta vahingossa tapahtuvan laukaisun aiheuttamilta vammoilta vältyttäisiin syvyyden säätämisen aikana:

◆ Irrota akku.
◆ Kytke liipaisimen lukitus.
◆ Vältä koskettamasta liipaisimeen säätämisen aikana.

- Voit kiinnittää kiinnittimen vähemmän syvälle kiertämällä syvyyden säätökiekkoa (3) vasemmalle.

- Voit kiinnittää naulan syvemmälle kiertämällä syvyyden säätökiekkoa (3) oikealle.

Kiinni juuttuneen niitin/naulan irrottaminen

Jos niitti/naula jää kiinni lippaaseen ja ohjaimeen, pidä työkalu itsestäsi poispäin kohdistettuna ja toimi seuraavasti sen irrottamiseksi.

◆ Poista akku työkalusta ja kytke päälle liipaisimen lukitus.
◆ Paina lippaan lukitusta (6) ja poista laitteesta mahdolliset niitit/naulat.
◆ Tarkista lippaan sisäosa ulkoisesti kiinni juuttuneiden niittien/naulojen varalta.
◆ Poista taipuneet niitit/naulat tarpeen mukaan pihtien avulla.
◆ Aseta niittejä/nauloja lippaaseen (ks. Työkalun lataaminen)
◆ Aseta akku takaisin paikoilleen.

Huomautus: Työkalu poistuu automaattisesti käytöstä eikä se nollaudu ennen kuin akku on poistettu ja asetettu uudelleen paikoilleen.

Vahingossa tapahtuva laukaisu (käytön aikana)

Jos työkalun lakkaa toimimasta niitin/naulan kiinnittämisen jälkeen, nollaa moottori toimimalla seuraavasti.

◆ Aseta akku takaisin paikoilleen.
- Kun akku on asennettu, aseta kärkilaukaisin tiukasti työstökappaleen pintaa vasten. Älä vedä liipaisimesta.
- Paina ja pidä kärkilaukaisinta alhaalla työstökappaleen pintaa vasten noin 3 sekunnin ajan.
◆ Kuulet moottorin käyntijakson, jolloin työkalu nollautuu.
◆ Kun moottori on nollattu, jatka työkalun normaalia käyttöä.

Vinkkejä parhaimman tuloksen saavuttamiseksi

• Älä paina työkalua liikaa.
• Tarkista lisävarusteiden kunto säännöllisesti. Vaihda tarvittaessa.
  ◆ Kiinnitä työstökappale huolellisesti.

Akkuliitännän suojus (kuva H)

Virtalähteen säilytykseen ja kuljetukseen tarkoitettua suojusta (10) tulee käyttää aina kun virtalähde on työkalusta irti. Poista suojus kuvan mukaisesti ennen virtalähteen asettamista työkaluun.

6 mm, 8 mm, 10 mm, 12 mm, 14 mm

12 mm, 15 mm

Kiinnittimen pituus
Pehmeät puulajit korkeintaan 15 mm
Kovat puulajit korkeintaan 10mm

Vianetsintä

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Laite ei käynnisty. Akkua ei ole asennettu oikein. Tarkista akun asennus.
Sisäosat ovat liian kuumia. Anna laitteen jäähtyä.
Akku ei lataudu. Kaapelia ei ole liitetty oikein. Tarkista akunkaapeliliitännät.
Ympäristölämpötila on liian korkea tai liian alhainen.		Siirrä akku ympäristöön, jonka lämpötila on yli 4,5 °C ja alle +40,5 °C.
Laite sammuu äkkinäisesti.	Akun maksimilämpötila on saavutettu.	Anna akun jäähtyä.
	Virta loppunut (akun maksimaalista käyttöikää varten akku sammuu tarkoituksella äkkinäisesti virran loppuessa).	Irrota akku ja lataa se.
Laite laukaisee vahingossa.	Kärkilaukaisinta ei pidetty hyvin työstökappaleen pinnassa.	Katso lisätietoa moottorin nollaamisesta osiosta "Vahingossa tapahtuva laukaisu".

Huolto

BLACK+DECKER-työkalu on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa.

Varoitus! Poista akku ennen työkalun huoltamista. Irrota laturi pistorasiasta ennen laturin puhdistamista.

◆ Puhdista työkalun ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla.
◆ Puhdista moottorin kotelo säännöllisesti kostealla liinalla. Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita.
♦ Napauta terän pidikettä säännöllisesti poistaaksesi mahdollisen pölyn sen sisältä.

Ympäristönsuojelu

Toimita tämä laite erilliskeräykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten.

Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa

www.2helpU.com

Tekniset tiedot

BDT12 (H1)
Syöttöjännite V	DC	12
Toimintanopeus Niittejä tai nauloja/min		20
Tehotasot 7
Niittien koko mm 6-14
Naulojen koko mm 15
Teho Niitit 80
Teho Naulat 80
Paino kg 1,5
Akku (ei toimiteta laitteen mukana) BDB12
Jännite V	DC	12
Teho Ah 1,5
Tyyppi		Li-Ion
Äänenpainetaso mitattuna EN62841:n mukaisesti:
Äänenpaine ( L_pA ) 82,5 dB(A), epävarmuus (K) 3 dB(A)
Äänitehotaso ( L_WA ) 93,5 dB(A), epävarmuus (K) 3 dB(A)
Tärinän kokonaisarvot (vektorisumma), määritetty standardin EN62841 mukaisesti:
(a_h) 2,1 m/s ^2 , epävarmuus (K) 1,5 m/s ^2

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

BDT12 Naulain

Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa "Tekniset tiedot" ovat seuraavien direktiivien vaati-musten mukaisia:

EN62841-1:2015, EN62841-2-4:2014.

Nämä tuotteet täyttävät myös direktiivien 2006/42/EY, 2014/30/EY ja 2011/65/EY. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Black & Deckerin puolesta.

A. P. Smith

Tekninen päällikkö

Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

Edellytyksenä takuun saamiselle on, että vaade täyttää Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleen-myyjälle tai valtuutetulle huoltoliikkeelle.

Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen toimipisteeseen tässä ohjekirjassa ilmoitettuihin osoitteisiin.

Käy verkkosivuillamme osoitteessa www.blackanddecker.co.uk ja rekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.
