BDT12 - Zszywacz BLACK & DECKER - Bezpłatna instrukcja obsługi

Typ produktu	Zszywarka bezprzewodowa
Marka	Black & Decker
Model	BDT12
Zasilanie	Akumulator Li-Ion 12 V (brak w zestawie, model BDB12)
Waga	1,5 kg
Rozmiar zszywek	6 do 14 mm
Rozmiar gwoździ	15 mm
Pojemność magazynka	80 zszywek lub 80 gwoździ
Prędkość pracy	20 zszywek/gwoździ na minutę
Poziomy mocy	7 pozycji
Ciśnienie akustyczne (LpA)	82,5 dB(A) (niepewność K=3 dB(A))
Moc akustyczna (LWA)	93,5 dB(A) (niepewność K=3 dB(A))
Drgania (ah)	2,1 m/s² (niepewność K=1,5 m/s²)
Tryby uruchamiania	Sekwencyjny i kontaktowy
Regulacja głębokości	Pokrętło regulacji (lewo/prawo)
Blokada spustu	Tak, wbudowany system blokady
Ładowarka	Ładowarka USB (brak w zestawie)
Temperatura ładowania	10 °C do 40 °C
Konserwacja	Regularne czyszczenie otworów wentylacyjnych miękką szczotką
Gwarancja	24 miesiące

Często zadawane pytania - BDT12 BLACK & DECKER

Jakich zszywek i gwoździ mogę używać z BDT12?

BDT12 akceptuje zszywki od 6 do 14 mm oraz gwoździe 15 mm. Pojemność magazynka wynosi 80 zszywek lub 80 gwoździ. Używaj wysokiej jakości elementów mocujących, aby uniknąć zacięć.

Jak naładować akumulator BDT12?

Akumulator (model BDB12, brak w zestawie) ładuje się za pomocą ładowarki USB (brak w zestawie). Podłącz ładowarkę do źródła zasilania i włóż akumulator. Ładowanie jest optymalne w temperaturze od 10 °C do 40 °C. Wskaźnik poziomu naładowania pokazuje postęp.

Co zrobić, jeśli narzędzie nie uruchamia się?

Najpierw sprawdź, czy akumulator jest prawidłowo zamontowany i naładowany. Jeśli narzędzie jest gorące, pozostaw je do ostygnięcia. Jeśli problem nie ustępuje, wyjmij akumulator i włóż go ponownie. Więcej szczegółów znajdziesz w sekcji Rozwiązywanie problemów w instrukcji.

Jak zmienić tryb uruchamiania?

BDT12 oferuje dwa tryby: sekwencyjny (naciśnij spust kontaktowy na materiale, a następnie pociągnij za spust) i kontaktowy (pociągnij za spust, a następnie naciśnij spust kontaktowy). Nie jest wymagana żadna ręczna regulacja, wystarczy zmienić kolejność czynności.

Jak wyregulować głębokość wbijania?

Obróć pokrętło regulacji głębokości (3) z tyłu narzędzia: w lewo, aby wbić płycej, w prawo, aby wbić głębiej. Przed regulacją wyjmij akumulator i zablokuj spust.

Co zrobić w przypadku zablokowania zszywki?

Wyjmij akumulator, zablokuj spust, otwórz magazynek i usuń wszystkie elementy mocujące. Jeśli zszywka utknęła w mechanizmie, użyj szczypiec, aby delikatnie ją wyciągnąć. Załaduj magazynek i włóż akumulator. Narzędzie zresetuje się automatycznie.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś okulary ochronne. Nigdy nie kieruj narzędzia w stronę siebie ani innych. Blokuj spust, gdy narzędzie nie jest używane. Przed uruchomieniem mocno dociśnij spust kontaktowy do materiału. Wyjmij akumulator przed regulacją lub czyszczeniem.

Jak konserwować narzędzie BDT12?

Regularnie czyść otwory wentylacyjne miękką szczotką lub suchą szmatką. Przetrzyj blok silnika wilgotną szmatką (bez rozpuszczalników). Nigdy nie smaruj wnętrza narzędzia. Przechowuj akumulator w suchym miejscu w temperaturze od 10 °C do 40 °C.

Czy mogę używać narzędzia z akumulatorem innej marki?

Nie, używaj wyłącznie zalecanego akumulatora BLACK+DECKER BDB12. Niekompatybilny akumulator może spowodować obrażenia lub uszkodzenia. Ładowarka również musi być zgodna ze specyfikacją producenta.

Co zrobić, jeśli narzędzie nagle się zatrzyma podczas pracy?

Może to być spowodowane przegrzaniem lub rozładowanym akumulatorem. Pozostaw narzędzie do ostygnięcia na około 30 minut. Jeśli akumulator jest rozładowany, wyjmij go i naładuj. Jeśli problem utrzymuje się, zresetuj silnik, naciskając spust kontaktowy na materiale bez pociągania za spust przez 3 sekundy.

INSTRUKCJA OBSŁUGI BDT12 BLACK & DECKER

(Tłumaczenie z oryginału w języku angielskim)

Przeznaczenie

Zszywacz BLACK+DECKER BDT12 jest przeznaczony

do łączenia materiałów za pomocą gwoździ lub zszywek.

Opisywane urządzenie przeznaczone jest wyłącznie do użytku amatorskiego.

Zasady bezpiecznej pracy

Ogólne wskazówki dotyczące bezpiecznej pracy elektronarzędziami

Ostrzeżenie! Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa i obsługi oraz rysunkami i danymi umieszczonymi w dołączonej do elektronarzędzia instrukcji obsługi. Niestosowanie się do ostrzeżeń i zaleceń zawartych w tej instrukcji obsługi może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia.

Zachować wszystkie instrukcje i informacje dotyczące bezpiecznej pracy, aby móc korzystać z nich w przyszłości. Pojęcie „elektronarzędzie” używane w niniejszej instrukcji oznacza narzędzie zasilane z sieci elektrycznej (przewodem zasilającym) lub akumulatorami (bezprzewodowe).

1. Bezpieczeństwo w miejscu pracy

a. Miejsce pracy musi być czyste i dobrze oświetlone. Miejsca ciemne i takie, w których panuje nieporządek, stwarzają ryzyko wypadku.

b. Nie wolno używać elektronarzędzi w strefach zagrożenia wybuchem, w pobliżu palnych cieczy, gazów, czy pyłów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów.

c. W czasie pracy elektronarzędziami nie pozwalać na przebywanie w pobliżu dzieci i innych osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad narzędziem.

1. Ochrona przeciwporażeniowa

a. Gniazdo musi być dostosowane do wtyczki elektronarzędzia. Nie wolno przerabiać wtyczek. Nie używać żadnych łączników lub rozdzielaczy elektrycznych z uziemionymi elektronarzędziami. Nieprzerabiane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem elektrycznym.

b. Należy unikać bezpośredniej styczności z uziemionymi lub zerowanymi powierzchniami, takimi jak rurociągi, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli Twoje ciało jest uziemione.

c. Nie narażać elektronarzędzi na działanie deszczu lub zwiększonej wilgotności. Woda, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d. Nie wolno ciągnąć za przewód zasilający. Nie wolno ciągnąć, podnosić ani wyciągać wtyczki z gniazda, poprzez ciągnięcie za kabel zasilający narzędzia. Chronić kabel zasilający przed kontaktem z gorącymi elementami, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub zapłatanie przewodu zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

e. W czasie pracy elektronarzędziem poza pomieszczeniami zamkniętymi należy używać przystosowanych do tego przedłużaczy. Korzystanie z przedłużaczy przystosowanych do użycia na zewnątrz budynków zmniejsza ryzyko porażenia prądem.

f. Jeśli zachodzi konieczność używania narzędzia w wilgotnym otoczeniu, należy używać źródła zasilania zabezpieczonego wyłącznikiem różnicowoprådowym. Stosowanie wyłączników różnicowoprådowych zmniejsza ryzyko porażenia prądem elektrycznym.

1. Środki ochrony osobistej

a. W czasie pracy elektronarzędziem zachować czujność, patrzeć uważnie i kierować się zdrowym rozsądkiem. Nie używać elektronarzędzia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Nawet chwila nieuwagi w czasie pracy elektronarzędziem może doprowadzić do poważnego uszkodzenia ciała.

b. Używać środków ochrony osobistej. Zawsze zakładać okulary ochronne. Używanie, w miarę potrzeb, środków ochrony osobistej, takich jak maska przeciwpyłowa, buty ochronne z antypoślizgową podeszwa, kask czy ochronniki słuchu, zmniejsza ryzyko odniesienia uszczerbku na zdrowiu.

c. Zapobiegać przypadkowemu włączeniu.

Przed przyłączeniem do zasilania i/lub włożeniem akumulatorów oraz przed podniesieniem i przenoszeniem narzędzia, upewnić się, że wyłącznik znajduje się w pozycji „wyłączone”. Trzymanie palca na wyłączniku podczas przenoszenia lub podłączenie włączonego narzędzia do zasilania łatwo staje się przyczyną wypadków.

d. Przed włączeniem elektronarzędzia usunąć wszelkie klucze lub narzędzia do regulacji. Klucz pozostawiony zamocowany do obrotowej części elektronarzędzia może spowodować obrażenia.

e. Nie wychyłać się nadmiernie. Przez cały czas zachowywać solidne oparcie nóg i równowagę. Dzięki temu ma się lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f. Zakładać odpowiednią odzież. Nie nosić luźnych ubrań ani biżuterii. Trzymać włosy, ubranie i rękawice z dala od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

g. Jeśli sprzęt jest przystosowany do przyłączenia urządzeń odprowadzających i zbierających pył, upewnić się, czy są one przyłączone i właściwie użytkowane. Używanie takich urządzeń może zmniejszać zagrożenia związane z obecnością pytów.

h. Nie zezwalać na to, aby rutyna wynikająca z częstego użytkowania narzędzi prowadziła do lekceważenia zagrożeń i ignorowania zasad bezpiecznego użytkowania narzędzi. Lekkomyślna obsługa może spowodować poważne obrażenia ciała w ułamku sekundy.

1. Obsługa i konserwacja elektronarzędzi

a. Nie przeciązać elektronarzędzia. Używać elektronarzędzi odpowiednich do rodzaju wykonywanej pracy. Dzięki odpowiednim elektronarzędziom wykona się pracę lepiej i w sposób bezpieczny, w tempie, do jakiego narzędzie zostało zaprojektowane.

b. Nie wolno używać elektronarzędzia z zepsutym wyłącznikiem, który nie pozwala na sprawne włączanie i wyłączanie. Narzędzie, którego nie można kontrolować za pomocą włącznika, nie może być używane i musi zostać naprawione.

c. Przed przystąpieniem do regulacji, wymiany akcesoriów oraz przed schowaniem elektronarzędzia, należy odłączyć wtyczkę od źródła zasilania i/lub odłączyć akumulator od urządzenia. Takie środki zapobiegawcze zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.

d. Nie używane elektronarzędzie przechowywać poza zasięgiem dzieci i nie dopuszczać osób nie znających elektronarzędzia lub tej instrukcji do posługiwania się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach niewprawnego użytkownika.

e. Prawidłowo konserwować elektronarzędzia i akcesoria. Sprawdzić, czy ruchome części są właściwie połączone i zamocowane, czy części nie są uszkodzone oraz skontrolować wszelkie inne elementy mogące mieć wpływ na pracę elektronarzędzia. Wszystkie uszkodzenia należy naprawić przed rozpoczęciem użytkowania. Wiele wypadków jest spowodowanych żle utrzymanymi elektronarzędziami.

f. Dbać o czystość narzędzi i ostrość elementów tnących. Prawidłowo utrzymane narzędzia do cięcia o ostrych krawędziach tnących rzadziej się zakleszczają i są łatwiejsze do kontrolowania.

g. Elektronarzędzi, akcesoriów i końcówek itp., należy używać zgodnie z instrukcją obsługi, uwzględniając warunki i rodzaj wykonywanej pracy. Użycie elektronarzędzi niezgodnie z przeznaczeniem może być bardzo niebezpieczne.

h. Uchwyty i powierzchnie, za które chwyta się narzędzie, muszą być suche, czyste oraz niezabrudzone olejem i smarem. Śliskie uchwyty i powierzchnie uniemożliwiają bezpieczną obsługę i panowanie nad narzędziem w nieoczekiwanych sytuacjach.

1. Użytkowanie i konserwacja narzędzi zasilanych akumulatorowo

a. Używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki przeznaczonej do ładowania jednego typu akumulatora do ładowania innego typu akumulatora może stać się przyczyną pożaru.

b. Do zasilania elektronarzędzi należy używać właściwych rodzajów akumulatorów. Użycie innych akumulatorów stwarza ryzyko zranienia i pożaru.

c. Nie używane akumulatory należy przechowywać z dala od metalowych przedmiotów, takich jak spinacze biurowe, monety, klucze, gwoździe, wkręty, itp., które mogłyby doprowadzić do zwarcia biegunów. Zwarcie biegunów może być przyczyną oparzenia lub pożaru.

d. W przypadku zniszczenia płyn może wypłynąć z akumulatora; unikać kontaktu z tą substancją. W razie styczności, obficie przemywać wodą. W przypadku dostania się płynu do oczu, dodatkowo należy zgłosić się do lekarza. Płyn wydostający się z akumulatorów może powodować podrażnienia lub oparzenia.

e. Nie używać uszkodzonego lub zmodyfikowanego akumulatora lub narzędzia.

Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidywalny, co może prowadzić do pożaru, wybuchu lub ryzyka obrażeń ciała.

f. Nie narażać akumulatora lub narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie produktu na płomień lub temperaturę powyżej 130 °C może spowodować wybuch.
g. Postępować zgodnie z wszystkimi zaleceniami dotyczącymi ładowania i nie ładować akumulatora lub narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenia akumulatora i zwiększa ryzyko pożaru.
6. Naprawy
a. Powierzać naprawy elektronarzędzi wyłącznie osobom wykwalifikowanym, używającym identycznych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia.
b. Nigdy nie serwisować uszkodzonych akumulatorów. Akumulatory serwisować może wyłącznie producent lub jego autoryzowany punkt serwisowy.

Bezpieczne użytkowanie elektronarzędzi - wskazówki dodatkowe

Ostrzeżenie! Dodatkowe wskazówki dotyczące bezpiecznego użytkowania zszywaczy

Zawsze zakładać, że w narzędziu znajdują się elementy złączne. Nieodpowiedzialne obchodzenie się ze zszywaczem może spowodować nagłe wystrzelenie elementu złącznego i obrażenia ciała.
- Nie kierować narzędzia na siebie ani na nikogo w pobliżu. Nagłe wciśnięcie spustu może spowodować wystrzelenie elementu złącznego i obrażenia ciała.
- Nie włącać narzędzia, jeśli nie jest ono mocno przyłożone do obrabianego elementu. Jeśli narzędzie nie będzie dobrze przylegać do obrabianego elementu, element złączny może się odbić od celu.
- Wyjąć akumulator z narzędzia, jeśli element złączny zatnie się w narzędziu. Podczas usuwania zablokowanego elementu złącznego, jeśli w zszywaczu będzie znajdować się akumulator, zszywacz może zostać przypadkowo uruchomiony.
♦ Zachować ostrożność podczas usuwania zablokowanego elementu złącznego. Mechanizm może być ściśnięty i element złączny może zostać silnie wyrzucony podczas próby usunięcia zablokowania.
- Nie używać zszywacza do mocowania kabli elektrycznych. Urządzenie nie jest przeznaczone do instalacji kabli elektrycznych i może uszkodzić ich izolację, powodując ryzyko porażenia prądem lub pożaru.

W przypadku prac, w czasie których może dojść do przecięcia własnego lub ukrytych przewodów, należy trzymać urządzenie wyłącznie za izolowane uchwyty. Zetknięcie elementu złącznego z przewodem pod napięciem może spowodować pojawienie się napięcia na odsłoniętych metalowych częściach obudowy i porażenie prądem operatora.
Używać zacisków lub innego wygodnego sposobu zamocowania obrabianego elementu do stabilnego podłoża. Trzymanie obrabianego elementu w rękach lub oparcie go o ciało nie daje dostatecznej stabilizacji i może spowodować utratę kontroli nad narzędziem.
Zawsze należy używać okularów ochronnych z osłonami bocznymi lub gogli.
- Przeznaczenie urządzenia opisane jest w niniejszej instrukcji obsługi. Używanie jakichkolwiek akcesoriów niezalecanych w tej instrukcji lub wykonywanie prac niezgodnych z przeznaczeniem opisywanym w instrukcji obsługi, może powodować niebezpieczeństwo uszkodzenia ciała i/lub uszkodzenia mienia.
◆ Nie jeść, nie pić ani nie palić w miejscu pracy.

Pozostałe zagrożenia

W czasie pracy narzędziem mogą powstać zagrożenia, które nie zostały uwzględnione w załączonej instrukcji dotyczącej bezpiecznego użytkowania. Zagrożenia te mogą wynikać z niewłaściwego użytkowania, zbyt intensywnej eksploatacji lub innych przyczyn.

Nawet w przypadku przestrzegania zasad bezpiecznej pracy i stosowania środków ochronnych, nie jest możliwe uniknięcie pewnych zagrożeń. Należą do nich:

◆ Zranienia wynikające z dotknięcia wirujących/ruchomych elementów.
- Obrażenia ciała w czasie wymiany części, ostrzy lub akcesoriów.
Zranienia związane ze zbyt długotrwałym używaniem narzędzia. Pracując przez dłuższy czas jakimkolwiek narzędziem, należy robić regularne przerwy.
◆ Uszkodzenie słuchu.
Zagrożenie dla zdrowia spowodowane wdychaniem pyłu wytwarzanego podczas użytkowania urządzenia (np.: podczas pracy w drewnie, szczególnie dębowym, bukowym oraz MDF).

Drgania

Podawana w tabeli danych technicznych oraz w deklaracji zgodności z normami wartość drgań (wibracji), została zmierzona zgodnie ze standardową procedurą zawartą w normie EN62841. Informacja ta może służyć do porównywania tego narzędzia z innymi. Deklarowana wartość emitowanych drgań może również służyć do przewidywania stopnia narażenia użytkownika na drgania.

Ostrzeżenie! Chwilowa siła drgań, występująca w czasie pracy elektronarzędziem, może odbiegać od podawanych wartości, w zależności od sposobu użytkowania urządzenia. Poziom drgań może przekroczyć podawaną wartość.

Przy określaniu ekspozycji na drgania, w celu podjęcia środków ochrony osób zawodowo użytkujących elektronarzędzia, zgodnie z dyrektywą 2002/44/WE, należy uwzględnić rzeczywiste warunki i rodzaj wykonywanej pracy. Także okresy przestoju i pracy bez obciążenia.

Symbole na urządzeniu

Na narzędziu znajdują się następujące symbole oraz kod daty:

Ostrzeżenie! Aby zminimalizować ryzyko zranienia, użytkownik musi zapoznać się z instrukcją obsługi.

Dodatkowe wskazówki dotyczące bezpiecznego użytkowania akumulatorów i ładowarek (nie dołączone)

Akumulatory (nie dołączone)

◆ Używać wyłącznie akumulatorów produkcji BLACK+DECKER, aby uniknąć obrażeń ciała i uszkodzenia mienia.
◆ Pod żadnym pozorem nie wolno otwierać akumulatorów.
◆ Nie wolno wystawiać akumulatorów na działanie wody.
- Nie wolno przechowywać w miejscach, w których temperatura może przekroczyć 40°C.
◆ Ładować tylko w zakresie temperatur od 10°C do 40°C.
Do ładowania używać wyłącznie ładowarki zalecanej do użytku z narzędziem.
◆ Utylizację akumulatorów należy przeprowadzić zgodnie z instrukcją podaną w rozdziale „Ochrona środowiska”.

Nie wolno ładować uszkodzonych akumulatorów.

Ładowarki (nie dołączone)

Używać ładowarki BLACK+DECKER wyłącznie do ładowania akumulatora zalecanego dla narzędzia. Ładowanie innych akumulatorów może spowodować ich rozsadzenie i być przyczyną zranienia oraz innych szkód.
- Nie wolno ładować baterii jednorazowego użytku, nie przeznaczonych do wielokrotnego ładowania.
◆ Wadliwe kable zasilające należy natychmiast wymieniać.
◆ Nie wystawiać ładowarki na działanie wody.
◆ Nie otwierać ładowarki.
◆ Nie podłączać do ładowarki mierników.

Ładowarka przeznaczona jest wyłącznie do użycia wewnątrz pomieszczeń.

Przed użyciem należy przeczytać instrukcję obsługi.

Ochrona przeciwporażeniowa

Ładowarka ma podwójną izolację, dlatego też przewód uziemiający nie jest potrzebny. Należy zawsze upewnić się, czy napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej. Nigdy nie próbować zastępować ładowarki zwykłą wtyczką zasilania sieciowego.

- Ze względów bezpieczeństwa wymianę uszkodzonego kabla zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu BLACK+DECKER.

Funkcje

Opisywane urządzenie wyposażone jest w kilka lub wszystkie z poniższych elementów.

1. Włącznik spustowy
2. Przycisk blokady włącznika spustowego
3. Pokrętło regulacji głębokości
4. Przełącznik stykowy
5. Wysuwany magazynek
6. Zatrzask magazynka
7. Akumulator (nie dołączony)
8. Przycisk zwalniania akumulatora

Montaż

Ostrzeżenie! Przed rozpoczęciem montażu upewnić się, czy narzędzie jest wyłączone i wyjąć akumulator.

Ładowanie akumulatorów (rys. A ) (nie dołączony)

Akumulator należy naładować przed pierwszym użyciem oraz zawsze wtedy, gdy jego moc spada i jest niewystarczająca do wykonywania przeciętnych zadań. W trakcie ładowania temperatura akumulatora może wzrastać; jest to normalne zjawisko i nie wskazuje na wystąpienie jakiegokolwiek problemu.

Ostrzeżenie! Nie wolno ładować akumulatorów przy temperaturze otoczenia poniżej 10°C lub powyżej 40°C. Zalecana temperatura ładowania to około 24°C.

Uwaga: Ładowarka nie będzie ładować akumulatora, jeśli temperatura

ogniwa jest niższa od około 10°C lub wyższa od około 40°C. Akumulator należy pozostawić w ładowarce, a ładowarka rozpocznie ładowania automatycznie, gdy temperatura ogniw odpowiednio wzrośnie lub spadnie.

• Aby naładować akumulator (7) (nie dołączony), podłączyć ładowarkę USB (9) (nie dołączona).
  Podłączyć ładowarkę USB (9) do źródła zasilania.
  Kontrolka ładowania będzie migać. Podczas ładowania akumulatora diody LED informujące o stanie naładowania kolejno zapalają się. Świecące diody LED (świecąca dioda) informują o stanie naładowania akumulatora. Migająca dioda LED informuje o ładowaniu akumulatora na kolejnym poziomie naładowania.

Przycisk stanu naładowania jest wyłączony tylko podczas ładowania.

♦ Ładowanie jest zakończone, gdy wszystkie cztery diody LED gasną. Naciśnięcie przycisku wskaźnika stanu naładowania spowoduje zapalenie wszystkich czterech diod LED. Akumulator jest całkowicie naładowany i można go użyć od razu lub pozostawić w ładowarce
◆ Ładowarka i akumulator mogą pozostawać podłączone cały czas.
- Rozładowane akumulatory naładować w przeciągu jednego tygodnia. Przechowywanie rozładowanych akumulatorów

przez dłuższy okres znacznie skraca ich żywotność.

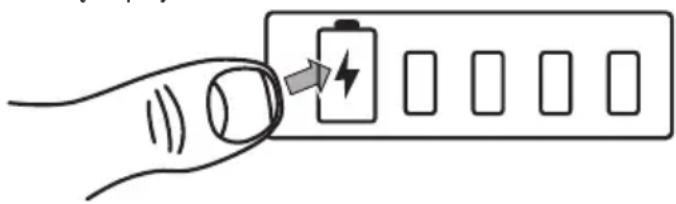

Wskaźnik stanu naładowania

Akumulator BLACK+DECKER jest wyposażony w przycisk stanu naładowania z czterema diodami LED.

Stan naładowania oznacza przybliżony pozostały poziom naładowania akumulatora zgodnie ze wskazaniami diod poniżej:

Poziom naładowania 96 - 100%

76 - 95%

51 - 75%

26 - 50%

Akumulator wymaga naładowania

Uwaga: Dioda LED stanu naładowania świeci dopiero po wciśnięciu przycisku stanu naładowania.

Wkładanie i wyjmowanie akumulatora (rys. B) (nie dołączony)

♦ Dopilnować, aby blokada włącznika spustowego (2) była w położeniu zablokowanym przed wyjęciem lub włożeniem akumulatora.

♦ Dopasować styki na stopce narzędzia do szczelin styków na akumulatorze (7) zgodnie z rys. B.

Uwaga: Wskaźnik stanu naładowania jest skierowany na tył narzędzia, a gniazda USB są skierowane na przód narzędzia, zgodnie z rys. B.

♦ Wcisnąć akumulator BLACK+DECKER w stopkę narzędzia, aby zatrzasnął się w prawidłowym położeniu. Przed użyciem sprawdzić, czy akumulator jest wsunięty do końca i zablokowany w poprawnym położeniu.
Aby wyjąć akumulator BLACK+DECKER z narzędzia, wci-snąć dwa przyciski zwalniania akumulatora (8) znajdujące się na narzędziu i ściągnąć akumulator BLACK+DECKER z narzędzia.

Uwaga: Gniazda USB akumulatora są wyłączone, gdy włącznik spustowy jest wciśnięty.

Prawidłowa pozycja ręki (rys. C)

Ostrzeżenie! Aby zmniejszyć zagrożenie wystąpienia poważnych obrażeń ciała, należy ZAWSZE prawidłowo ustawiać rękę, jak pokazano na rys. C.

Przygotowanie narzędzia

Ostrzeżenie! Kierować narzędzie z dala od siebie i innych osób. W przeciwnym razie może dojść do poważnych obrażeń ciała.

Ostrzeżenie! Aby ograniczyć ryzyko poważnych obrażeń ciała, włączać blokadę włącznika spustowego, odłączać akumulator od narzędzia i wyjmować zszywki z magazynka przed rozpoczęciem regulacji.

Ostrzeżenie! NIGDY nie wtryskiwać ani w inny sposób nie na- nosić środków smarnych ani rozpuszczalników czyszczących do wnętrza narzędzia. Może to poważnie osłabić trwałość i wydajność narzędzia.

• Przeczytać rozdział dotyczący bezpieczeństwa w tej instrukcji.
  ◆ Korzystać ze środków ochrony wzroku i słuchu.
  ♦ Dopilnować, aby w magazynku nie znajdowały się żadne zszywki.
• Przyłożyć przełącznik stykowy do powierzchni obrabianego przedmiotu, aby sprawdzić, czy przełącznik stykowy pracuje bez przeszkód i właściwie. Nie używać narzędzia, jeśli ten element nie działa poprawnie. NIGDY nie używać narzędzia z przełącznikiem stykowym zablokowanym w pozycji włączonej.
  ◆ Nie kierować narzędzia na siebie lub inne osoby.
  ◆ Włożyć całkowicie naładowany akumulator.

Używanie blokady włącznika spustowego (rys. D, E)

Ostrzeżenie! Aby ograniczyć ryzyko poważnych obrażeń ciała, nie trzymać włącznika spustowego ani przełącznika stykowego wciśniętego, gdy narzędzie nie jest w użytku.

Trzymać blokadę włącznika spustowego w ZABLOKOWANYM położeniu (rys. D), gdy narzędzie nie jest w użytku.

Ten zszywacz BLACK+DECKER jest wyposażony w blokadę włącznika spustowego (2), która, po przestawieniu w położenie zablokowane zgodnie z rysunkiem D, zapobiega wystrze- leniu zszywki przez narzędzie, blokując włącznik spustowy. Gdy blokada włącznika spustowego (2) znajduje się w położeniu odblokowanym (rys. E), narzędzie może normalnie działać. Blokada włącznika spustowego (2) powinna zawsze być przestawiona w położenie zablokowane, kiedy przeprowadzana jest regulacja lub narzędzie nie jest właśnie używane.

Ładowanie magazynka narzędzia (rys. F)

Ostrzeżenie! Kierować narzędzie z dala od siebie i innych osób. W przeciwnym razie może dojść do poważnych obrażeń ciała.

Ostrzeżenie! Zawsze wyjmować akumulator przed rozpo- częciem ładowania lub wyjmowania zszywek. W przeciwnym razie może dojść do poważnych obrażeń ciała.

Ostrzeżenie! Nigdy nie ładować zszywek/koletowanych gwoździ z dociśniętym przełącznikiem stykowym lub wciśniętym włącznikiem spustowym. Może dojść do obrażeń ciała.

♦ Ścisnąć zatrzask magazynka (6) i wyciągnąć wysuwany magazynek (5).
Włożyć elementy złączne do magazynka. Dopilnować, aby zszywki/koletowane gwoździe zostały włożone tak, aby grzbiet zszywki lub łeb gwoździa opierał się o wewnętrzną powierzchnię magazynka (5).

Uwaga: Łeb koletowanego gwoździa musi opierać się o lewą, czyli wewnętrzna, powierzchnię magazynka. Jeśli zostanie włożony po prawej stronie, magazynek nie zamknie się.

◆ Wsuwać magazynek, aż zatrzask magazynka ciasno się zatrzaśnie w prawidłowym położeniu.

Rozładowanie magazynka narzędzia

♦ Ścisnąć zatrzask magazynka (6) i wyciągnąć wysuwany magazynek (5).
◆ Przechylac narzędzie na bok, aż zszywki/gwoździe swobodnie wysuną się przez spód magazynka.
♦ Sprawdzić, czy wewnątrz magazynka nie pozostały luźne zszywki/gwoździe.
◆ Całkowicie zamknąć wysuwany magazynek.

Obsługa włącznika spustowego

Ostrzeżenie! Podczas pracy narzędziem zawsze korzystać z właściwych środków ochrony słuchu i wzroku.

To narzędzie może wystrzeliwać zszywki/gwoździe koletowane w trybie sekwencyjnym lub pojedynczym - stykowym.

Ostrzeżenie! Trzymać palce Z DALA od włącznika spustowego, gdy nie wbija się zszywek, aby uniknąć przypadkowego wystrzelenia zszywki. NIGDY nie przenosić narzędzia z palcem na włączniku spustowym.

Sekwencyjny tryb uruchamiania zapewnia wstrzeliwanie z największą siłą do wbijania najdłuższych elementów złącznych.

Aby używać narzędzia w trybie sekwencyjnym:

Docisnąć do końca przełącznik stykowy (4) do obrabianej powierzchni.
◆ Wcisnąć włącznik spustowy, aby wbić element złączny (1) w obrabianą powierzchnię.

Uwaga: Dociskać narzędzie do obrabianej powierzchni, aż element złączny zostanie wbity w obrabianą powierzchnię.

◆ Zwolnić włącznik spustowy.
◆ Odsunąć przełącznik stykowy od obrabianej powierzchni.
◆ Powtórzyć powyższe kroki w miejscu kolejnego wbicia.

Uwaga: Przełącznik stykowy musi zostać wciśnięty, a następnie włącznik spustowy musi zostać wciśnięty dla każdego elementu złącznego, po czym przełącznik stykowy musi zostać zwolniony, a włącznik spustowy puszczony po każdym elemencie złącznym.

Aby używać narzędzia w trybie stykowym (pojedynczym):

◆ Wcisnąć włącznik spustowy (1).
♦ Docisnąć do końca przełącznik stykowy (4) do obrabianej powierzchni.

Uwaga: Dociskać narzędzie do obrabianej powierzchni, aż element złączny zostanie wbity w obrabianą powierzchnię.

◆ Zwolnić włącznik spustowy.
◆ Odsunąć przełącznik stykowy od obrabianej powierzchni.
◆ Powtórzyć powyższe kroki w miejscu kolejnego wbicia.

Regulacja głębokości (rys. G)

Głębokość wbijania elementu złącznego można ustawić za pomocą pokrętła regulacji głębokości (3) z tyłu narzędzia.

Ostrzeżenie! Aby ograniczyć ryzyko poważnych obrażeń ciała spowodowanych przypadkowym uruchomieniem narzędzia podczas regulacji głębokości, ZAWSZE:

◆ Wyjmować akumulator.
◆ Włączać blokadę włącznika spustowego.
◆ Unikać styczności z włącznikiem spustowym podczas regulacji.
- Aby wbić element złączny na mniejszą głębokość, przekręcić pokrętło regulacji głębokości (3) w lewo.
- Aby wbić element złączny na większą głębokość, przekręcić pokrętło regulacji głębokości (3) w prawo.

Usuwanie zablokowanej zszywki/gwoździa

Jeśli zszywka/gwójdź zablokuje się w magazynku i płytce wbijającej, trzymać narzędzie skierowane z dala od siebie i postępować zgodnie z opisem poniżej w celu usunięcia zacięcia.

• Wyjąć akumulator z narzędzia i włączyć blokadę włącznika spustowego.
  ◆ Ścisnąć zatrzask magazynka (6) i wyjąć załadowane zszywki/gwoździe.
  ♦ Sprawdzić wzrokowo wnętrze magazynka pod kątem zablokowanych zszywek/gwoździ.

• Usunąć zgięty gwóźdź/zgiętą zszywkę, w razie potrzeby używając szczypiec.
  ◆ Włożyć zszywki/gwoździe z powrotem do magazynka (patrz Ładowanie magazynka narzędzia)
  ◆ Włożyć akumulator na miejsce.

Uwaga: Narzędzie automatycznie wyłączy się i nie włączy po- nownie do czasu wyjęcia i ponownego włożenia akumulatora.

Błędne wbicie (podczas użytkowania)

Jeśli narzędzie nagle przestanie działać po wbiciu zszywki/gwoździa, konieczne jest zastosowanie poniższej procedury w celu zresetowania silnika.

◆ Włożyć akumulator na miejsce.
Gdy akumulator jest włóżony w narzędzie, mocno docisnąć przełącznik stykowy do obrabianej powierzchni. Nie wciskać włącznika spustowego.
◆ Przytrzymać przełącznik stykowy dociśnięty do obrabianej powierzchni przez około 3 sekundy.
◆ Słyszalna będzie praca silnika, która spowoduje zresetowanie narzędzia.
◆ Po zresetowaniu silnika można dalej normalnie używać narzędzia.

Wskazówki praktyczne

◆ Nie wywierać nadmiernego nacisku na narzędzie.
◆ Regularnie sprawdzać stan akcesoriów. Wymieniać w razie potrzeby.
◆ Pewnie mocować obrabiany przedmiot zaciskami.

Pokrywka bezpieczeństwa styków akumulatora (rys. H)

Pokrywka do przechowywania i przenoszenia źródła zasilania (10) jest dołączona do zestawu w celu użytkowania, gdy źródło zasilania znajduje się poza narzędziem. Zdjąć pokrywkę zgodnie z ilustracją przed włożeniem źródła zasilania do urządzenia.

6 mm, 8 mm, 10 mm, 12 mm, 14 mm

12 mm, 15 mm

Obsługiwane długości elementów złącznych
Drewno miękkie do 15 mm
Drewno twarde do 10 mm

Rozwiązywanie problemów

Problem Prawdopodobna przyczyna Propozycja rozwiązania
Urządzenie nie uruchamia się.	Akumulator nie jest włóżony poprawnie.	Sprawdzić instalację akumulatora.
	Akumulator nie naładowany. Sprawdzić wymogi dotyczące ładowania akumulatora.
	Komponenty wewnętrzne są za gorące.	Poczekać, aż narzędzie ostygnie.
Akumulator nie ładuje się.	Kabel nie jest podłączony poprawnie.	Sprawdzić podłączenie kabla do akumulatora.
	Akumulator nie jest podłączony.	Sprawdzić połączenia między akumulatorem, urządzeniem używanym do ładowania akumulatora i działającym gniazdkiem zasilania sieciowego.
	Temperatura otoczenia za wysoka lub za niska.	Przenieść akumulator w miejsce, gdzie temperatura powietrza mieści się w zakresie od 4,5°C do +40,5°C.
Urządzenie nagle się wyłącza.	Akumulator osiągnął limit termiczny.	Poczekać, aż akumulator ostygnie.
	Akumulator rozładowany (aby wydłużyć trwałość akumulatora, wyłącza się on nagle, gdy jest rozładowany).	Wyjąć i naładować akumulator.
Urządzenie błędnie wystrzeliwuje element złączny.	Przełącznik stykowy nie został całkowicie dociśnięty do obrabianej powierzchni.	Patrz rozdział „Błędne wbicie”, aby uzyskać instrukcję resetowania silnika.

Konserwacja

Narzędzia BLACK+DECKER zostały zaprojektowane tak, aby zapewnić długoletnią, prawie bezobługową, pracę urządzenia. Aby długo cieszyć się właściwą pracą urządzenia, należy odpowiednio o nie dbać i regularnie je czyścić.

Ładowarka nie wymaga, oprócz okresowego czyszczenia, żadnej dodatkowej konserwacji.

Ostrzeżenie! Przed przystąpieniem do konserwacji wyjąć akumulator z narzędzia. Przed czyszczeniem wyjąć wtyczkę ładowarki z gniazda zasilającego.

• Otwory wentylacyjne w narzędziu i ładowarce należy okresowo czyścić przy użyciu miękkiej szczoteczki lub kawałka suchej tkaniny.
  ♦ Regularnie czyścić obudowę silnika wilgotną ściereczką. Nie używać środków czyszczących ściernych ani zawierających rozpuszczalniki.
  ♦ Regularnie opukiwać uchwyt na końcówki, aby usunąć całkowicie pył z jego wnętrza.

Ochrona środowiska

Selektywna zbiórka odpadów. Produktów i akumulatorów oznaczonych tym symbolem nie wolno usuwać ze zwykłymi odpadami z gospodarstw domowych.

POLSKI

(Tłumaczenie z oryginału w języku angielskim)

Produkty i akumulatory zawierają materiały, które można odzyskać lub poddać recyklingowi, zmniejszając zapotrzebowanie na surowce.

Oddawać produkty elektryczne i akumulatory do recyklingu zgodnie z krajowymi przepisami. Więcej informacji można uzyskać na stronie

www.2helpU.com

Dane techniczne

BDT12 (H1)
Napięcie zasilania V	prądu stałego	12
Prędkość pracy Zszywki-gwoździe/min		20
Poziomy mocy 7
Rozmiar zszywki mm 6-14
Rozmiar gwoździa mm 15
Grubość cięcia Zszywki 80
Grubość cięcia Gwoździe 80
Masa kg 1,5

Akumulator (nie dołączony) BDB12
Napięcie V	prądu stałego	12
Grubość cięcia Ah	1,5
Typ		Litowo-jonowy

Poziom ciśnienia akustycznego zgodnie z EN62841:

Ciśnienie akustyczne (LpW) 82,5 dB(A), niepewność (K) 3 dB(A)

Moc akustyczna (LwA) 93,5 dB(A), niepewność (K) 3 dB(A)

Sumaryczna wielkość drgań (suma wektorów trzech osi) zgodnie z normą EN62841:

(a_h) 2,1 m/s^2 , niepewność (K) 1,5 m/s^2

Deklaracja zgodności WE

DYREKTYWA MASZYNOWA

BDT12 Zszywacz

Firma Black & Decker oświadcza, że produkty opisane pod „dane techniczne” są zgodne z następującymi przepisami: EN62841-1:2015, EN62841-2-4:2014.

Produkty te są również zgodne z zapisami dyrektyw 2006/42/WE, 2014/30/UE oraz 2011/65/UE. Aby otrzymać więcej informacji, należy skontaktować się z firmą Black & Decker pod adresem podanym poniżej lub na końcu instrukcji.

Osoba niżej podpisana odpowiada za zestawienie informacji technicznych i złożenie deklaracji zgodności w imieniu firmy Black & Decker.

A. P. Smith

Technical Director

Firma Black & Decker jest pewna jakości swoich produktów i oferuje klientom 24 miesiące gwarancji od daty zakupu. Udzielona gwarancja stanowi rozszerzenie i w żaden sposób nie ogranicza ustawowych praw użytkowników. Gwarancja obowiązuje na terenie krajów członkowskich Unii Europejskiej i Europejskiej Strefy Wolnego Handlu.

Aby skorzystać z gwarancji, roszczenie gwarancyjne musi być zgodne z Warunkami Black & Decker i konieczne jest przedłożenie dowodu zakupu sprzedawcy lub pracownikowi autoryzowanego serwisu.

Warunki 2-letniej gwarancji Black & Decker oraz lokalizację najbliższego autoryzowanego serwisu można uzyskać na stronie internetowej www.2helpU.com lub kontaktując się z lokalnym biurem Black & Decker pod adresem podanym w tej instrukcji.

Zapraszamy na naszą stronę internetową www.blackanddecker.co.uk, aby zarejestrować swój produkt Black & Decker i otrzymywać informacje o nowych produktów i ofertach specjalnych.

[e-mail] 05-080 Mościska Fax. [phone]

Czech Republic BAND SERVIS CZ s.r.o. Tel. [phone]

www.blackanddecker.cz K Pasekam 4440

[e-mail] ZLIN 760 01 Fax. [phone]
