BDT12 - Häftapparat BLACK & DECKER - Gratis bruksanvisning och manual

Produkttyp	Trådlös häftapparat
Märke	Black & Decker
Modell	BDT12
Strömförsörjning	Li-Ion-batteri 12 V (ingår ej, modell BDB12)
Vikt	1,5 kg
Häftklammerstorlek	6 till 14 mm
Spikstorlek	15 mm
Magasinkapacitet	80 häftklamrar eller 80 spik
Arbetshastighet	20 häftklamrar/spik per minut
Effektnivåer	7 lägen
Ljudtryck (LpA)	82,5 dB(A) (osäkerhet K=3 dB(A))
Ljudeffekt (LWA)	93,5 dB(A) (osäkerhet K=3 dB(A))
Vibration (ah)	2,1 m/s² (osäkerhet K=1,5 m/s²)
Aktiveringslägen	Sekventiell och beröring
Djupinställning	Inställningsratt (vänster/höger)
Avtryckarlås	Ja, inbyggt låssystem
Laddare	USB-laddare (ingår ej)
Laddningstemperatur	10 °C till 40 °C
Underhåll	Regelbunden rengöring av ventilationsöppningar med en mjuk borste
Garanti	24 månader

Vanliga frågor - BDT12 BLACK & DECKER

Vilka häftklamrar och spikar kan jag använda med BDT12?

BDT12 accepterar häftklamrar från 6 till 14 mm och spikar på 15 mm. Magasinkapaciteten är 80 häftklamrar eller 80 spik. Använd fästelement av god kvalitet för att undvika stopp.

Hur laddar jag batteriet till BDT12?

Batteriet (modell BDB12, inget ingår) laddas med en USB-laddare (ingår ej). Anslut laddaren till en strömkälla och sätt i batteriet. Laddningen är optimal mellan 10 °C och 40 °C. Laddnivåindikatorn visar förloppet.

Vad gör jag om verktyget inte startar?

Kontrollera först att batteriet är korrekt installerat och laddat. Om verktyget är varmt, låt det svalna. Om problemet kvarstår, ta bort batteriet och sätt tillbaka det. Se avsnittet Felsökning i manualen för mer information.

Hur ändrar jag aktiveringsläge?

BDT12 har två lägen: sekventiell (tryck kontaktutlösaren mot arbetsstycket, dra sedan avtryckaren) och beröring (dra avtryckaren, tryck sedan kontaktutlösaren). Ingen manuell inställning krävs, det räcker att ändra ordningen på åtgärderna.

Hur ställer jag in inslagsdjupet?

Vrid djupinställningsratten (3) på baksidan av verktyget: åt vänster för att slå in mindre djupt, åt höger för att slå in djupare. Innan du gör någon justering, ta bort batteriet och lås avtryckaren.

Vad gör jag om en häftklammer fastnar?

Ta bort batteriet, lås avtryckaren, öppna magasinet och ta bort alla fästelement. Om en häftklammer fastnat i mekanismen, använd en tång för att försiktigt ta bort den. Ladda magasinet och sätt tillbaka batteriet. Verktyget återställs automatiskt.

Vilka är de viktigaste säkerhetsanvisningarna?

Använd alltid skyddsglasögon. Rikta aldrig verktyget mot dig själv eller andra. Lås avtryckaren när verktyget inte används. Håll kontaktutlösaren fast mot arbetsstycket innan du aktiverar. Ta bort batteriet vid justering eller rengöring.

Hur underhåller jag verktyget BDT12?

Rengör regelbundet ventilationsöppningarna med en mjuk borste eller torr trasa. Torka av motorblocket med en fuktig trasa (inga lösningsmedel). Smörj aldrig insidan av verktyget. Förvara batteriet på en torr plats mellan 10 °C och 40 °C.

Kan jag använda verktyget med ett batteri från ett annat märke?

Nej, använd endast det rekommenderade BLACK+DECKER BDB12-batteriet. Ett inkompatibelt batteri kan orsaka skada eller skador. Laddaren måste också vara den som specificeras av tillverkaren.

Vad gör jag om verktyget plötsligt stannar under användning?

Det kan bero på överhettning eller urladdat batteri. Låt verktyget svalna i cirka 30 minuter. Om batteriet är urladdat, ta bort det och ladda det. Om problemet kvarstår, återställ motorn genom att trycka kontaktutlösaren mot arbetsstycket utan att dra avtryckaren i 3 sekunder.

BRUKSANVISNING BDT12 BLACK & DECKER

(Översättning av originalanvisningarna)

SVENSKA

Avsedd användning

Din BLACK+DECKER BDT12-häftpistol är avsedd till att sammanfoga material med stift eller häftklamrar. Detta verktyg är endast avsett för konsumentbruk.

Säkerhetsinstruktioner

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsvarningar, alla instruktioner och specifikationer som levere-

ras med detta elverktyg.

Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "Elverktyg" nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Se till att arbetsområdet är rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor.

b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

c. Håll barn och åskådare på avständ vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

1. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Modifiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken för elektrisk stöt.

b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.

c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d. Misshandla inte nätsladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e. Använd en förlängningssladd som lämpar sig för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.

f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en strömförsörjning med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador.

b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med fingret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador.

e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll här, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g. Om enheten har dammutsugnings- och uppsamlingsutrustning, se till att den är ansluten och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.

h. Låt inte förtrogenheten som uppstått genom regelbunden användning av verktyg låta dig bli självsäker och ignorera verktygets säkerhetsprinciper. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

1. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.

b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörs byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.

d. Förvara elverktyg utom räckhåll för barn och låt inte personer som är ovana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare.

e. Underhålla elverktyg och tillbehör. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion.

Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f. Håll skärande verktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera.
g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.
h. Håll handtagen och grepytorna torra, rena och fria från olja och fett. Hala handtag och grepytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.
5. Användning och skötsel av batteridrivet verktyg

a. Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri.
b. Använd endast de batteripaket som är speciellt avsedda för elverktyget. Användning av andra batteripaket kan utgöra en risk för personskador och brand.
c. När batteriet inte används ska du hålla det åtskilt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda.
d. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.
e. Använd inte batteripaket eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppträda oväntat och det kan resultera i brand, explosion eller skador.
f. Utsätt inte batteripaket eller verktyg för brand eller höga temperaturer. Exponering till brand eller temperaturer över 130 °C kan orsaka en explosion.
g. Följ laddningsinstruktionerna och ladda inte batteripaketet eller verktyget utanför det temperaturområde som specificeras i instruktionerna. Felaktig laddning eller vid temperaturer utanför den specificerade området kan skada batteriet och öka risken för brand.

1. Service

a. Låt en kvalificerad reparatör som bara använder identiska reservdelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles.

b. Gör aldrig service på skadade batteripaket. Service på batteripaket skall endast utföras av tillverkaren eller auktoriserad servicepersonal.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Extra säkerhetsföreskrifter för fästpistoler

• Utgå alltid från att verktyget innehåller fästdon. Oaktsam hantering av häftpistolen kan göra att fästdon oavsiktligt matas ut vilket kan leda till personskador.
• Rikta inte verktyget mot dig själv eller mot personer i närheten. Oväntad avtryckning kan avlossa spikpistolen och orsaka skador.
• Använd inte verktyget om det inte ligger an ordentligt mot arbetsstycket. Om verktyget inte har full kontakt med arbetsstycket kan fästdonet hamna fel.
• Ta ur batteriet från verktyget om fästdonet fastnar i verktyget. Om häftpistolen har batteriet isatt kan den aktiveras av misstag vid borttagning av fästdon som fastnat.
• Var försiktig när du tar bort fästdon som fastnat. Mekanismen kan vara under tryck och fästdon kan avfyras med full kraft medan du försöker ta bort föremålet som fastnat.
• Använd inte den här häftpistolen för att fästa elkablar. Den är inte gjord för installation av elkablar och kan skada isoleringen på elkablarna och därigenom orsaka elektriska stötar eller eldsvåda.
• Håll verktyget i de isolerade grepytorna vid arbete där sågtillbehöret riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Om fästanordningar får kontakt med strömförande ledningar kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt.
• Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket mot ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.
  ◆ Använd alltid säkerhetsglasögon med sidoskydd eller skyddsglasögon.
• Avsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/eller egendom ta skada.
• Ät inte, drick eller rök på arbetsplatsen.

Återstående risker

Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.

Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador som uppstår vid byte av delar, blad eller tillbehör.
♦ Skador som orsakas av en långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period.
◆ Hörselnedsättning.
- Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF.)

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN62841 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande symboler tillsammans med datumkoden visas på verktyget:

Varning! Läs bruksanvisningen före användning för att minska risken för personskador.

Ytterligare säkerhetsinstruktioner för batterier och laddare (medföljer ej)

Batterier (medföljer ej)

◆ Använd endast batterier som tillverkats av BLACK+DECKER för att undvika skador på person och egendom.
◆ Försök aldrig öppna batteriet.
◆ Utsätt inte batteriet för vatten.
- Förvara inte på platser där temperaturen kan bli högre än 40 °C.
◆ Ladda endast vid temperaturer mellan 10 °C och 40 °C.

• Ladda endast med hjälp av laddaren som rekommenderas för verktyget.
• Följ instruktionerna i avsnittet "Skydda miljön" när du gör dig av med batterier.

Försök inte ladda skadade batterier.

Laddare (medföljer ej)

◆ Använd endast laddaren från BLACK+DECKER för att ladda batteriet rekommenderat för verktyget. Andra batterier kan spricka och orsaka personskador och andra skador.
- Försök aldrig att ladda ej uppladdningsbara batterier.
- Byt defekta sladdar omgående.
◆ Utsätt inte laddaren för vatten.
- Öppna inte laddaren.
♦ Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för inomhusbruk.

Läs bruksanvisningen före användning.

Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten. Försök aldrig byta ut laddaren mot en vanlig nätkontakt.

- Om nätsladden är skadad så måste den bytas ut av tillverkaren eller ett auktoriserat BLACK+DECKER servicecenter för att undvika risker.

Funktioner

Detta verktyg har några eller samtliga av följande funktioner.

1. Avtryckare
2. Djupinställningsratt
3. Kontaktunga
4. Glidmagasin
5. Magasinlås
6. Batteri (medföljer ej)

7. Batterilåsknapp

8. Knappen för avtryckarlåset

Montering

Varning! Se till att verktyget är avstängt och ta ur batteriet innan monteringen börjar.

Ladda batteriet (bild A) (medföljer ej)

Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare enkelt klarades av.

Batteriet kan bli varmt när det laddas, det är normalt och innebär inte att något är fel.

Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C.

Notera: Laddaren kommer inte att ladda ett batteripaket om celltemperaturen är under ungefär 10 °C eller över 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit.

• För att ladda batteriet (7) (medföljer ej), sätt in USB-laddaren (9) (medföljer ej).
  ◆ Anslut USB-laddaren (9) till en strömkälla.

Laddningsindikatorn börjar blinka. När batteriet laddas tänds LEDs för laddningsstatus. De(n) tända LED(s) indikerar paketets laddningsstatus. Blinkande LED indikerar att nästa laddningsnivå pågår. Knappen för laddningsstatus är endast inaktiverad under laddning.

• När laddningen är klar indikeras det med att alla fyra LED stängs av. Att trycka på laddningsstatusindikatorn tänder alla fyra LEDs. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren
• Laddaren och batteriet kan vara hopkopplade hur länge som helst.
  ◆ Ladda urladdade batterier inom 1 vecka. Batterilivslängden kommer att

kommer att minska betydligt om den förvaras urladdad.

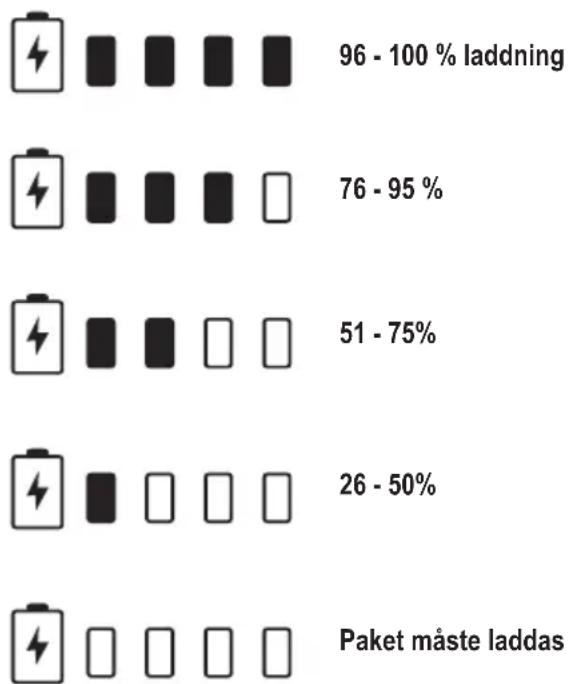

Laddningsstatus

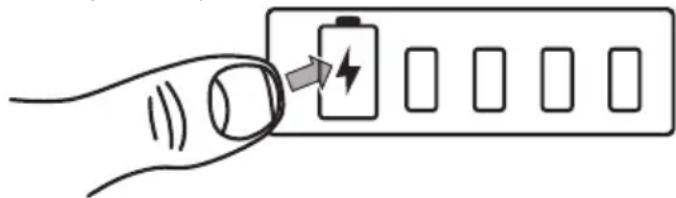

BLACK+DECKER-batteriet är utrustat med en knapp som visar laddningsstatus med en display med fyra LED.

Laddningsstatusen indikerar den ungefärliga laddningsnivån som återstår i batteriet enligt följande:

Notera: LED för laddningsstatus visas endast när knappen för laddningsstatus trycks in.

Montering och borttagning av batteriet (bild B) (medföljer ej)

• Kontrollera att avtryckarlåset (2) är i låst läge innan batteriet tas ur eller sätts i.
  ◆ Rikta verktygsterminalerna på fotfästet på verktyget med terminalerna på batteriet (7) enligt bild B.

Notera: Laddningsstatusindikatorn kommer vara mot verktygets baksida och USB-portarna kommer vara mot framsidan enligt bild B.

• Snäpp BLACK+DECKER-batteriet på plats i verktygets fotfäste. Se till att batteriet sitter helt på plats och är låst i positionen innan användning.
• För att ta ur BLACK+DECKER-batteriet från verktyget, tryck ner båda låsknapparna för batteriet (8) som finns på verktyget och dra av BLACK+DECKER-batteriet från verktyget.

Notera: USB-portarna för batteriet är inaktiverade när avtryckaren dras ut.

Korrekt handplacering (fig C)

Varning! För att minska risken för allvarlig personskada, använd ALLTID korrekt handplacering som visas i bild C.

Förbereda verktyget

Varning! Håll verktyget riktad bort från dig och andra personer. Personskador kan uppstå.

Varning! För att minska risken för allvarlig personskada, lås avtryckaren, koppla från batteripaketet från verktyget och ta bort häftklamrar från magasinet innan några justeringar görs.

Varning! Spreja ALDRIG eller använd på annat sätt smörjmedel eller rengöringsmedel inuti verktyget. Detta kan allvarligt påverka verktygets livslängd och prestanda.

• Läs igenom säkerhetsinstruktionerna i denna bruksanvisning.
  ◆ Använd ögon- och hörselskydd.
  ◆ Se till att magasinet är tomt på fästdon.
• Placera kontaktremsan på arbetsytan för att kontrollera att kontaktremsan fungerar jämnt och som den ska. Använd inte verktyget om något inte fungerar korrekt. Använd ALDRIG ett verktyg som har kontaktremsan fast i det aktiverade läget.
• Håll verktyget riktat bort från dig och andra personer.
  ◆ Sätt i fulladdat batteripaket.

Använd avtryckarlåset (bild D, E)

Varning! För att minska risken för allvarlig personskada, håll inte avtryckaren eller kontaktremsan intryckt när verktyget inte används. Håll låsknapp för avtryckaren LÄST (bild D) när verktyget inte används.

Denna häftapparat från BLACK+DECKER är utrustat med en låsknapp för avtryckare (2), vilken i låst läge enligt bild D, förhindrar att verktyget skjuter ut en klammer när avtryckaren låses.

När avtryckslåset (2) är i det låsta läget (bild e) kommer verktyget att vara fullt operativt. Avtryckarlåset skall alltid vara låst (2) när några inställningar görs eller när verktyget inte ska användas omedelbart.

Ladda verktyget (bild F)

Varning! Håll verktyget riktad bort från dig och andra personer. Personskador kan uppstå.

Varning! Ta alltid ur batteripaketet när klamrar fylls på eller tas ur. Personskador kan uppstå.

Varning! Ladda aldrig klamrar/spikar med kontaktremsan eller avtryckaren aktiverad. Personskador kan uppstå.

• Tryck på magasinlåset (6) och dra ur glidmagasinet (5).
• Ladda fästdonen. Se till att klamrar/spikar är påfyllda så att huvudet är mot insidan av magasinet (5).

Notera: Huvudet på spiken måste vara mot vänster sida inuti magasinet. Magasinet går inte att stänga om de är påfyllda på höger sida.

- Stäng glidmagasinet tills magasinets låsanordningar är ordentligt på plats.

Tömma verktyget

◆ Tryck på magasinlåset (6) och dra ur glidmagasinet (5).
- Luta verktyget på sidan till klamrar/spikar glider fritt ut ur magasinets underdel.
- Kontrollera att inga lösa klamrar/spikar förblir inuti magasinet.
◆ Stäng glidmagasinet helt.

Användning av avtryckare

Varning! Bär alltid skyddsglasögon och hörselskydd när du använder verktyget.

Detta verktyg kan skjuta ut klamrar/spikar genom att använda en enkel aktivering eller i sekvens.

Varning! Håll fingrarna BORTA från avtryckaren när klamrar inte drivs för att undvika oavsiktlig avfyrning från fästdon. Bär ALDRIG verktyget med fingret på avtryckaren.

Aktiveringar i sekvens ger också maximal effekt vid drivning av de längre fästdonen.

För att använda verktyget i läget sekvens:

◆ Tryck ned kontaktremsan (4) helt mot arbetsstycket.
◆ Fästdonen från avtryckaren (1) drivs in i arbetsytan.

Notera: Fortsätt att trycka ner mot arbetsytan tills fästdonen drivs mot arbetsytan.

• Släpp avtryckaren.
  ◆ Lyft bort kontaktremsan från arbetsytan.
  ◆ Upprepa stegen för nästa användning.

Notera: Kontaktremsan behöver tryckas ned följt av intryckning av avtryckaren för varje fästdon följt av att kontaktremsan och avtryckaren släpps efter varje fästdon.

För att använda verktyget i läget enkel intryckning:

♦ Dra avtryckaren (1).
◆ Tryck ned kontaktremsan (4) helt mot arbetsstycket.

Notera: Fortsätt att trycka ner mot arbetsytan tills fästdonen drivs mot arbetsytan.

• Släpp avtryckaren.
  ◆ Lyft bort kontaktremsan från arbetsytan.
  ◆ Upprepa stegen för nästa användning.

Djupinställning (bild G)

Djupet som spikarna drivs i kan ställas in med djupinställningsratten (3) på baksidan av verktyget.

Varning! För att minska risken för allvarliga skador från oav-siktlig aktivering vid inställning av djupet, gör ALLTID detta:

◆ Ta bort batteripaketet.
♦ Aktivera avtryckarlåset.
◆ Undvik kontakt med avtryckaren under inställningarna.

• För att driva fästdonet mindre djupt, vrid djupinställningsratten (3) till vänster.
• För att driva fästdonet djupare, vrid djupinställningsratten (3) till höger.

Ta bort en klammer/spik som fastnat

Om en klammer/spik fastnar i magasinet och drivbladet, håll verktyget riktat bort från dig och följ dessa instruktioner för att ta bort klammer/spik.

• Ta bort batteripaketet från verktyget och aktivera säkerhetsläset för avtryckaren.
• Tryck på magasinlåset (6) och ta bort eventuella påfyllda klamrar/spikar.
• Kontrollera insidan av magasinet visuellt för eventuella klamrar/spikar som fastnat.
• Ta bort böjda klamrar/spikar, och använd en tång om så behövs.
• Sätt tillbaka klamrarna/spikarna i magasinet (se Ladda verktyget)
  ◆ Sätt tillbaka batteripaketet.

Notera: Verktyget kommer att avaktivera sig självt och inte återställas innan batteripaketet tagits bort och satts tillbaka.

Felavfyrning (under användning)

Om verktyget plötsligt inte går att använda efter en klammer/spik drivits behöver du följa dessa instruktioner för att utföra en motoråterställning.

◆ Sätt tillbaka batteripaketet.
- Med batteripaketet installerat, se till att kontaktremsan är i ordentlig kontakt med din arbetsyta.

Dra inte i avtryckaren.

• Tryck och håll kontaktremsan nedtryckt mot arbetsytan i cirka 3 sekunder.
  ◆ Du hör motorn när verktyget återställs.
• När motorn har återställts, fortsätt med verktygets avsedda användning.

Tips för optimal användning

◆ Tryck inte för hårt på verktyget.
- Kontrollera tillbehörens skick regelbundet. Byt vid behov.
◆ Sätt fast arbetsstycket ordentligt.

Säkerhetsskydd för batteriterminal (bild H)

En förvaringsplats för strömkälla och bärhandtag (10) medföljer för att använda när strömkällan inte är i redskapet. Ta bort skyddet enligt bilden innan strömkällan placeras i apparaten.

6 mm, 8 mm, 10 mm, 12 mm, 14 mm

12 mm, 15 mm

Längdkapacitet för fästdon
Mjukt trä upp till 15 mm
Hårt trä upp till 10mm

Felsökning

Problem Möjlig orsak Möjlig lösning
Enheten startar inte.	Batteriet är inte korrekt installerat.	Kontrollera batteriets installation.
	Batteriet är inte laddat. Se till att	batteriet är ordentligt laddat.
	Interna komponenter är alltför heta.	Låt verktyget svalna.
Batteriet går inte att ladda.	Kabel är inte ordentligt ansluten.	Kontrollera kabelanslutningarna till batteriet.
	Batteriet är inte anslutet. Kontrollera anslutningarna mellan batteriet och enheten som används för att ladda batteriet och eluttaget.
	Omgivande temperatur är för varm eller för kall.	Flytta batteriet till en plats där temperaturen i den omgivande luften är över 4,5 °C eller under +40,5 °C.
Enheten stängs av plötsligt.	Batteriet har nätt dess maximala termiska gräns.	Låt batteripaketet svalna.
	Slut på laddning (för att maximera livslängden på batteripaketet är det designat att stängas av plötsligt när laddningen är slut.)	Ta ur batteriet och ladda.

Enheten feltänder.

Kontaktremsan satt inte helt på arbetsytan.

Se avsnittet "Feltändning" för instruktioner för att återställa motorn.

Underhåll

Detta BLACK+DECKER-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Kontinuerlig tillfredsställande drift är beroende av ordentlig verktygsvård och regelbunden rengöring.

Laddaren behöver inget annat underhåll än regelbunden rengöring.

Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den.

◆ Rengör regelbundet verktygets ventilationsöppningar och laddaren med en mjuk borste eller torr trasa.
- Rengör motorkåpan regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel.
- Knacka regelbundet på bithållaren för att ta bort damm på insidan.

Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Mer information finns tillgänglig på

www.2helpU.com

Tekniska data

BDT12 (H1)
Inspänning V	DC	12
Drifthastighet Klamrar-stift/min 20
Effektnivåer 7
Klammerstorlek mm 6-14
Stiftstorlek mm 15
Kapacitet	Klamrar	80
Kapacitet	Stift 80
Vikt	kg	1.5

Batteri (medföljer ej)		BDB12
Spänning	V_DC	12
Kapacitet	Ah	1.5

SVENSKA

(ÖVERSÄTTNING AV ORIGINALANVISNINGARNA)

Batteri (medföljer ej) BDB12

Typ Li-jon

Ljudnivå enligt EN62841:

Ljudtrycksnivå ( L_pA ) 82,5 dB(A), osäkerhet (K) 3 dB(A)

Ljudeffekt ( L_WA ) 93,5 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställda enligt EN62841:

(a_h) 2,1 m/s ^2 , osäkerhet (K) 1,5 m/s ^2

EG-försäkran om överensstämmelse

MASKINDIREKTIVET

BDT12 häftpistol

Black & Decker garanterar att produkterna som beskrivs under "Tekniska data" uppfyller:

EN62841-1:2015, EN62841-2-4:2014.

Dessa produkter överensstämmer även med direktiven 2006/42/EG, 2014/30/EU and 2011/65/EU. Kontakta Black & Decker för ytterligare information på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

A. P. Smith

Technical Director

Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet.

Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighet med Black&Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör.

Villkoren för Black & Deckers tvåäriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på Internet på www.2helpU.com, eller genom att kontakta ditt lokala Black & Decker kontor på adressen som angetts i denna manual.

Besök vår webbplats www.blackanddecker.co.uk t för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.

1. Sikkerhet i arbeidsområdet
