MANUALE UTENTE KT1103A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FILETTATORE MANUALE PER TUBI A CRICCHETTO MANUALE D'USO

Modello: KT1103A

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

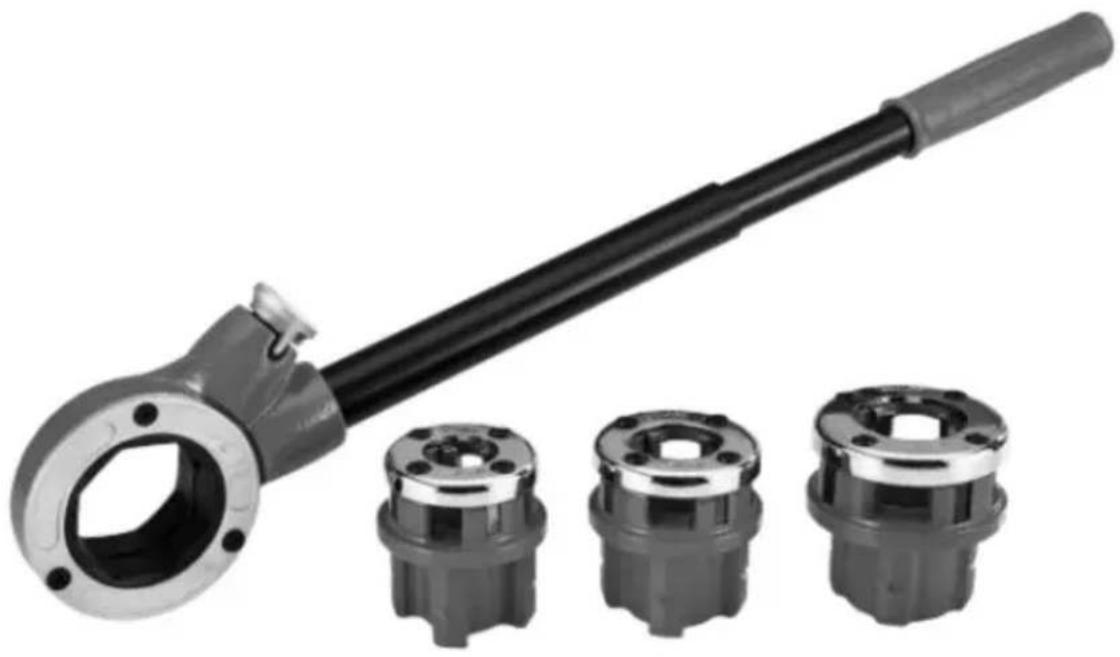

CRICCHETTO MANUALE FILETTATORE PER TUBI

Modello: KT1103A

Grazie per aver acquistato uno dei nostri prodotti. Vi preghiamo di leggere attentamente le istruzioni di montaggio prima dell'installazione.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PARAMETRI DEL PRODOTTO

Modello	Dimensioni della matrice			Matrice a vite Materiale
KT1103A A:1/2" (14 TPI) B:3/4" (14	TPI) C:1" (11,5 TPI)			9SiCr

La filettatura manuale per tubi è progettata per filettare tubi o condotte utilizzando singoli teste portafiliere per ogni dimensione di tubo e un cricchetto azionato manualmente.

Adatto per tubi in rame, tubi in alluminio, tubi zincati, tubi in ferro

(non consigliato per l'uso con tubi in acciaio inossidabile)

PRECAUZIONI PER IL MONTAGGIO E L'USO

1. L'assemblaggio deve seguire queste istruzioni. Un assemblaggio non corretto può essere un pericolo.
2. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
3. Tenere gli astanti lontani dall'area in uso.
4. Utilizzare solo come previsto. Non utilizzare l'estensione della maniglia per aumentare la forza.
5. Mantenere il tubo lubrificato con olio da taglio (non incluso).
6. Fissare il tubo da infilare nel morsetto prima dell'uso.
7. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli utensili devono essere conservati in un luogo asciutto posizione per inibire la ruggine. Chiudere sempre a chiave gli utensili e tenerli fuori dalla portata dei bambini.
8. Mantieni gli utensili con cura. Mantieni gli utensili affilati e puliti per un uso migliore e più sicuro. prestazioni. Seguire le istruzioni per la lubrificazione e la sostituzione accessori. Controllare periodicamente i cavi degli utensili. Se sono danneggiati, farli riparato da un tecnico autorizzato. Le maniglie devono essere tenute pulite, asciutte e prive di olio e grasso in ogni momento.
9. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo parti identiche parti di ricambio. L'uso di altre parti invaliderà la garanzia. Utilizzare solo accessori destinati all'uso con questo strumento. Gli accessori approvati sono

disponibile presso Harbor Freight Tools.

1. Le avvertenze, le precauzioni e le istruzioni discusse in questa istruzione Il manuale non può coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. L'operatore deve comprendere che il buon senso e la cura sono fattori che non può essere integrato nel prodotto ma deve essere fornito dall'operatore.

ATTENZIONE: PER PREVENIRE LESIONI GRAVI E MORTE DA

MANCIA:

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o avvicinarsi questo articolo.
2. Controllare prima di ogni utilizzo. Non utilizzare le parti se sono allentate o danneggiato.
3. Indossare occhiali protettivi e guanti da lavoro resistenti.

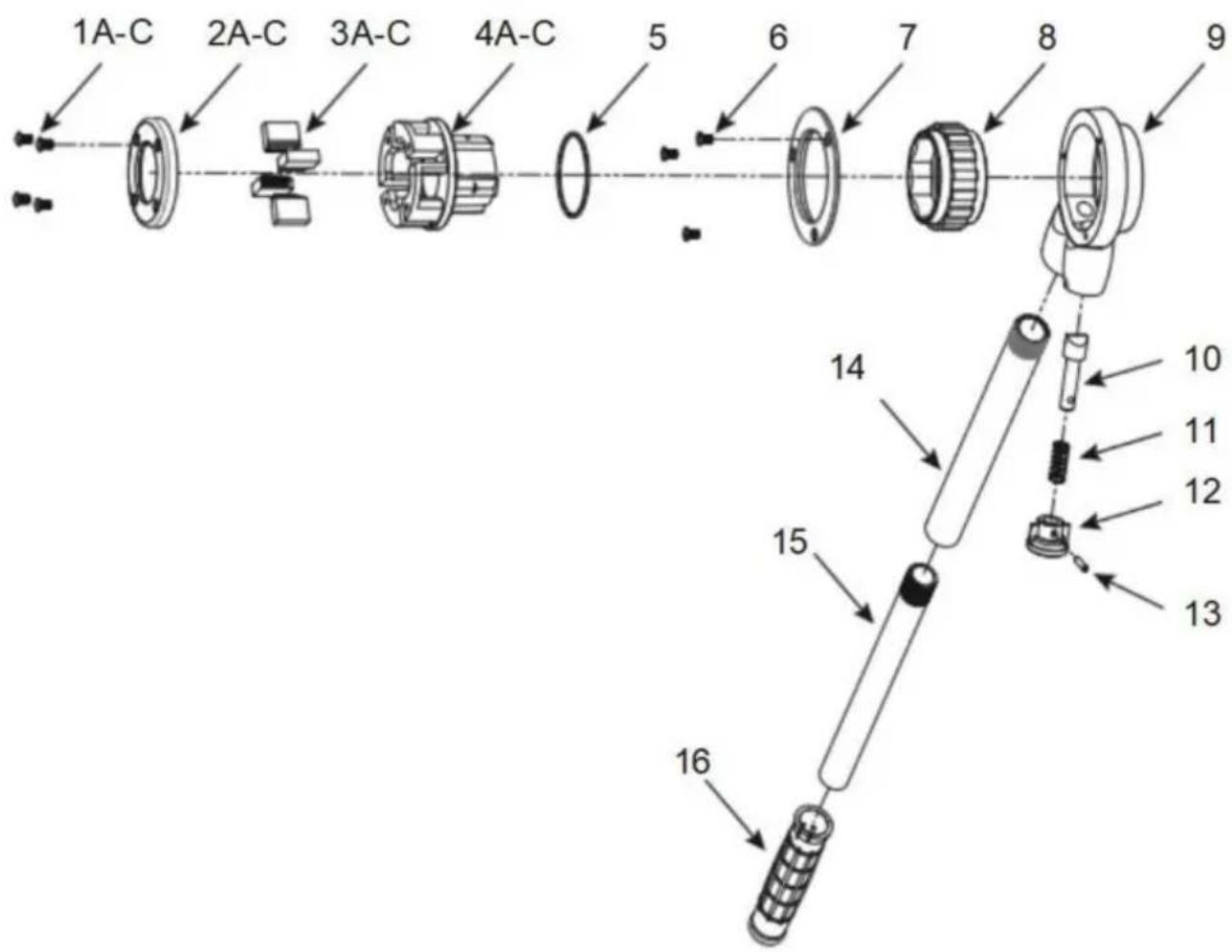

Elenco delle parti e diagramma

Part	Description	Qty
1A	1/2" Die Screw	4
2A	1/2" Die Cover	1
3A	1/2" Die Blade Set	4
4A	1/2" Die Ratchet Coupling	1
1B	3/4" Die Screw	4
2B	3/4" Die Cover	1
3B	3/4" Die Blade Set	4
4B	3/4" Die Ratchet Coupling	1
1C	1" Die Screw	4
2C	1" Die Cover	1
3C	1" Die Blade Set	4
4C	1" Die Ratchet Coupling	1
5	Retaining Rind	1
6	Screw	3
7	Plate	1

Part	Description	Qty
8	Ratchet	1
9	Ratchet Holder	1
10	Pawl	1
11	Spring	1
12	Reversing Knob	1
13	Pin	1
14	Handle Tube	1
15	Handle	1
16	Handle Sleeve	1
17	Oil Can	1
18	Case (not shown)	1
A	1/2" NPT Die	1
B	3/4" NPT Die	1
C	1" NPT Die	1

1A-C 2A-C 3A-C 4A-C 5 6 7 8 9 10 11 12 13 14 15 16

A

1. Far scorrere la guida del tubo all'estremità del supporto a cricchetto attraverso il tubo. Quando la pressione viene applicata all'estremità anteriore dello stampo, la maniglia viene utilizzata per ruotare l' supporto a cricchetto per agganciare la matrice all'estremità del tubo. Vedere Figura B. Continuare questo operazione fino al raggiungimento della lunghezza desiderata del filo.

2. Interrompere la filettatura quando l'estremità della filiera è a filo con l'estremità del tubo.

3. Per disinnestare la filiera una volta completata la filettatura, estrarre la manopola di inversione, ruotarlo di 180 gradi finché la freccia non punta nella direzione opposta (verso l'maniglia) e rimetterla in posizione. In questo modo si inverte il movimento del nottolino.

4. Utilizzare la maniglia per ruotare il supporto a cricchetto nella direzione opposta fino a quando il La matrice si disinnesta completamente dall'estremità del tubo. Mantenere il controllo del supporto a cricchetto come la filiera scivola via dal tubo. Fare attenzione a non danneggiare le filettature appena tagliate.

5. Pulisci l'olio versato dal pavimento. Pulisci l'infilatore e riponilo al chiuso in un area di lavaggio a secco.

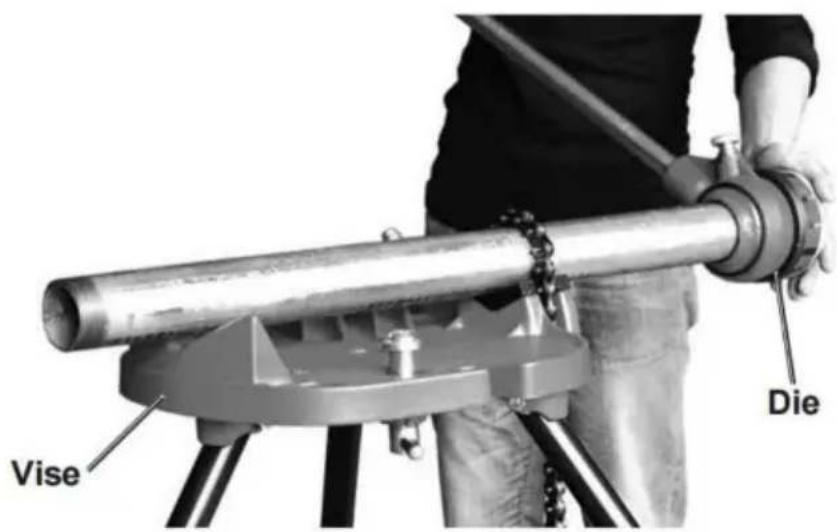

Vise Die

Figure B

Pulizia, manutenzione e lubrificazione

--Per la pulizia, pulire la superficie con un panno umido (non bagnato) o asciugare con un panno di cotone pulito e privo di pelucchi.

--DURANTE L'USO, assicurarsi che le estremità del tubo e le filettature della filiera siano oliate con Olio da taglio per filettature (non incluso) in ogni momento.

-- Le lame per filiere usurate daranno luogo a una scarsa qualità del filo. Se la lama è usurata, sostituirla con un tecnico qualificato.
