BEDIENUNGSANLEITUNG KT1103A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

MANUELLER ROHRGEWINDESCHNEIDER MIT RATSCHE BENUTZERHANDBUCH

Modell: KT1103A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

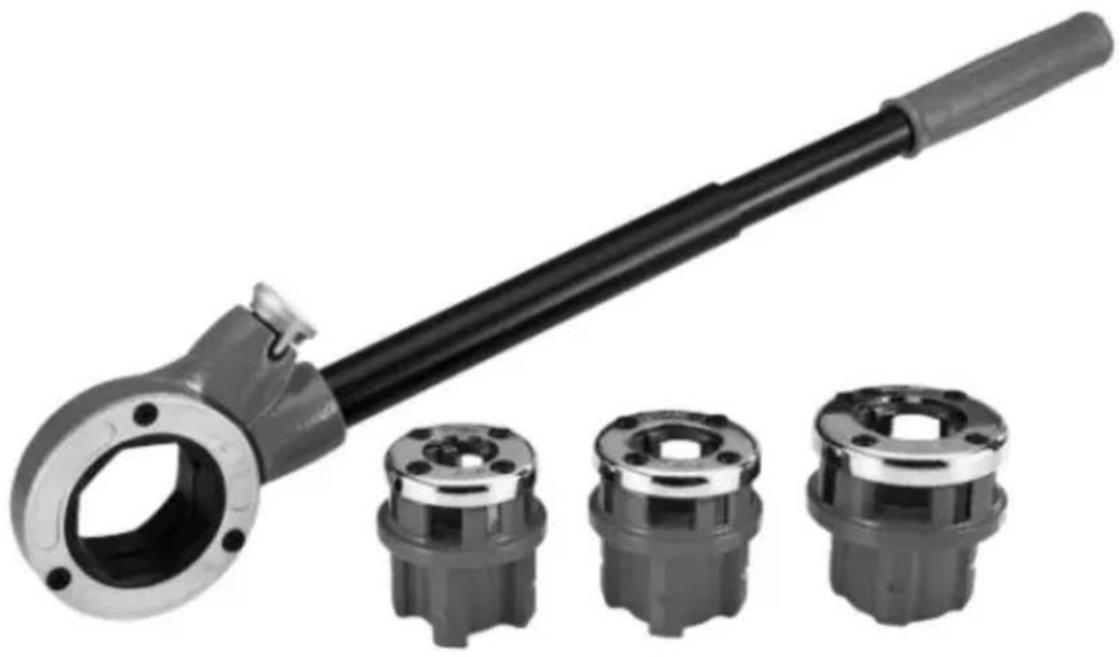

MANUELLE RATSCHE ROHRGEWINDESCHNEIDER

Modell: KT1103A

Vielen Dank für den Kauf eines unserer Produkte. Bitte lesen Sie die Montageanleitung vor der Installation sorgfältig durch.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTPARAMETER

Modell	Matrizengrößen			Screw Die Material
KT1103A A: 1/2 Zoll (14 Zähne pro Zoll) B: 3/4	Zoll (14 Zähne pro Zoll) C: 1	Zoll (11,5 Zähne pro Zoll)		9SiCr

Der manuelle Rohrgewindeschneider ist zum Gewindeschneiden von Rohren oder Leitungen mit einzelnen Schneidköpfe für jede Rohrgröße und eine handbetätigte Ratsche.

Geeignet für Kupferrohre, Aluminiumrohre, verzinkte Rohre, Eisenrohre

(nicht empfohlen für die Verwendung mit Edelstahlrohren)

VORSICHTSMASSNAHMEN BEI MONTAGE UND GEBRAUCH

1. Bei der Montage müssen Sie diese Anweisungen befolgen. Eine falsche Montage kann eine Gefahr.
2. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
3. Halten Sie Unbeteiligte vom Nutzungsbereich fern.
4. Nur bestimmungsgemäß verwenden. Die Griffverlängerung nicht zur Krafterhöhung verwenden.
5. Halten Sie das Rohr mit Schneidöl geschmiert (nicht im Lieferumfang enthalten).
6. Sichern Sie das einzufädelnde Rohr vor dem Gebrauch mit der Klemme.
7. Lagern Sie ungenutzte Geräte. Wenn Sie die Werkzeuge nicht verwenden, müssen sie trocken gelagert werden.
   Ort, um Rost zu verhindern. Werkzeuge immer wegschließen und außerhalb der Reichweite von Kinder.
8. Pflege der Werkzeuge. Halten Sie die Werkzeuge scharf und sauber für eine bessere und sicherere
   Leistung. Befolgen Sie die Anweisungen zum Schmieren und Wechseln
   Zubehör. Überprüfen Sie die Werkzeugkabel regelmäßig. Wenn sie beschädigt sind, lassen Sie sie von einem autorisierten Techniker repariert werden. Die Griffe müssen stets sauber, trocken und frei von Öl und Fett gehalten werden.
9. Ersatzteile und Zubehör. Verwenden Sie bei der Wartung nur identische
   Ersatzteile. Bei Verwendung anderer Teile erlischt die Garantie. Verwenden Sie nur
   Zubehör, das für die Verwendung mit diesem Werkzeug vorgesehen ist. Zugelassenes Zubehör ist

erhältlich bei Harbor Freight Tools.

1. Die in dieser Anleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Betreiber muss verstehen, dass gesunder Menschenverstand und Sorgfalt Faktoren sind die nicht im Produkt eingebaut werden können, sondern vom Betreiber bereitgestellt werden müssen.

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH

KIPPEN:

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen oder sich ihm zu nähern. dieser Artikel.
2. Überprüfen Sie vor jedem Gebrauch. Verwenden Sie die Teile nicht, wenn sie lose sind oder beschädigt.
3. Tragen Sie bei der Verwendung eine Schutzbrille und strapazierfähige Arbeitshandschuhe.

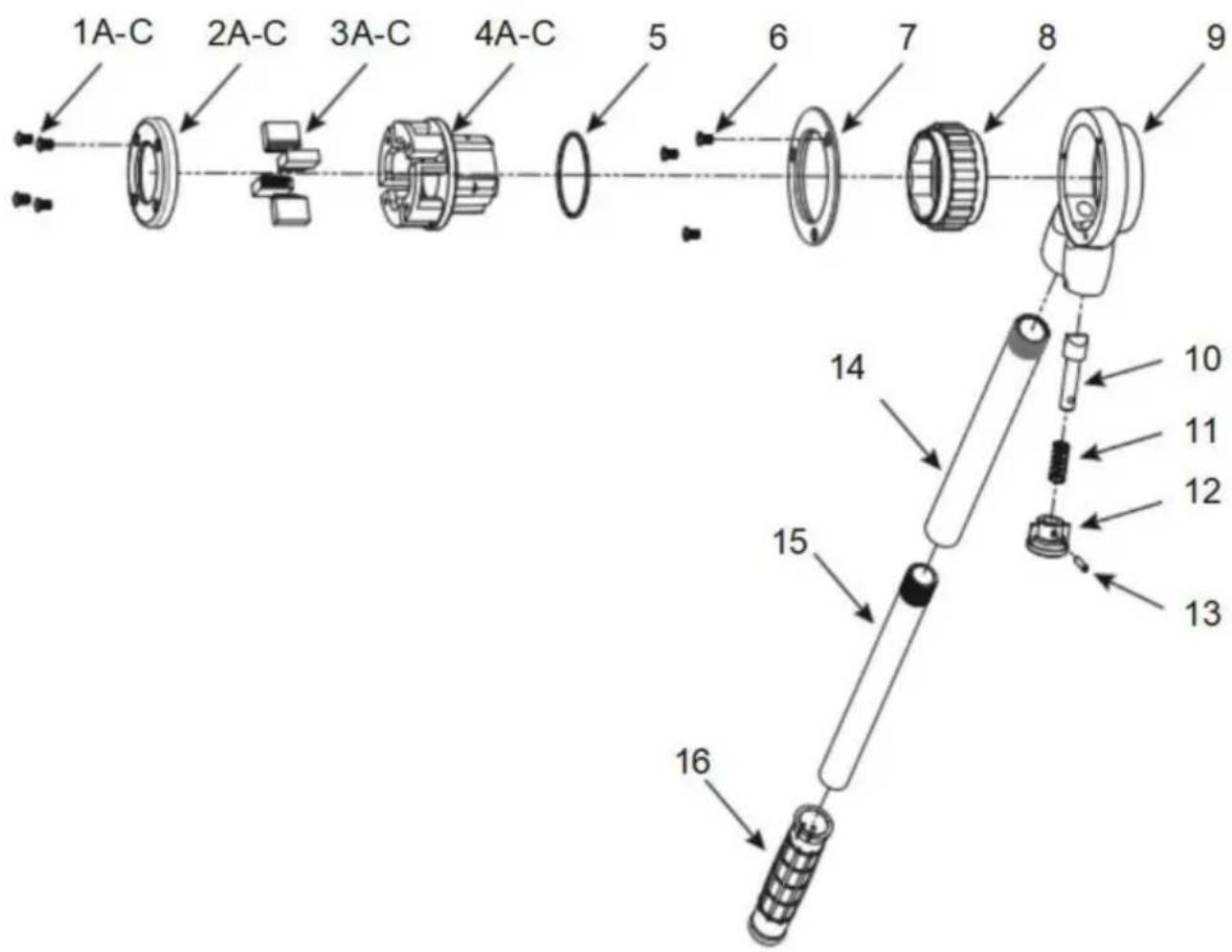

Teileliste und Diagramm

Part	Description	Qty
1A	1/2" Die Screw	4
2A	1/2" Die Cover	1
3A	1/2" Die Blade Set	4
4A	1/2" Die Ratchet Coupling	1
1B	3/4" Die Screw	4
2B	3/4" Die Cover	1
3B	3/4" Die Blade Set	4
4B	3/4" Die Ratchet Coupling	1
1C	1" Die Screw	4
2C	1" Die Cover	1
3C	1" Die Blade Set	4
4C	1" Die Ratchet Coupling	1
5	Retaining Rind	1
6	Screw	3
7	Plate	1

Part	Description	Qty
8	Ratchet	1
9	Ratchet Holder	1
10	Pawl	1
11	Spring	1
12	Reversing Knob	1
13	Pin	1
14	Handle Tube	1
15	Handle	1
16	Handle Sleeve	1
17	Oil Can	1
18	Case (not shown)	1
A	1/2" NPT Die	1
B	3/4" NPT Die	1
C	1" NPT Die	1

1A-C 2A-C 3A-C 4A-C 5 6 7 8 9 10 11 12 13 14 15 16

A

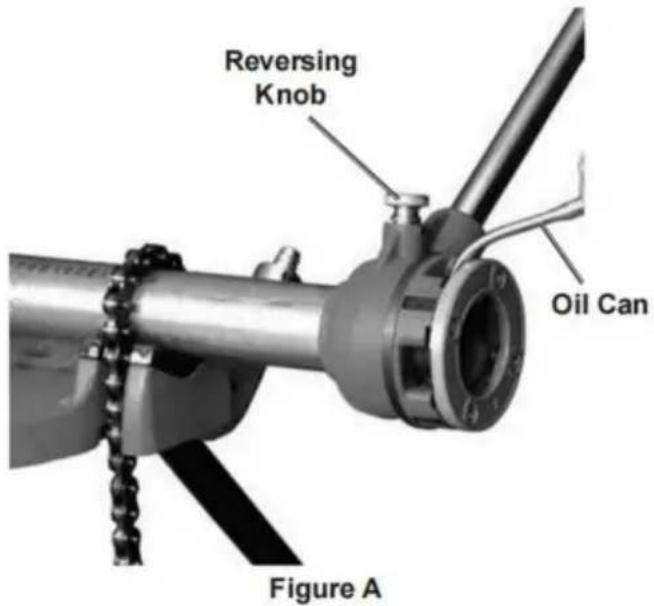

HINWEIS: Stellen Sie sicher, dass das Rohrende und das Gewinde der Matrize ausreichend Andernfalls verkürzt sich die Lebensdauer der Matrize und die Gewinde werden grob sein. Siehe Abbildung A.

1. Setzen Sie den Griff zusammen und stecken Sie den Gewindeabschnitt des Griffrohrs in die Ratschenhalter.

2. Bestimmen Sie die Größe des Rohrs, in das ein Gewinde eingearbeitet werden soll.

3. Wählen Sie die entsprechende Matrize aus. Die Matrizengrößen sind auf der Außenseite jeder Der.

4. Platzieren Sie die Rückseite der Matrize neben dem Ende des Rohres, das mit Gewinde versehen werden soll. Der Innendurchmesser der Matrize entspricht dem Außendurchmesser des Rohrs.

5. Setzen Sie die Matrize in den Ratschenhalter ein. Es handelt sich um eine Zwangsmontage, und sobald die Matrize in der Ratschenhalter. Zum Entfernen der Matrize sind möglicherweise leichte Schläge mit einem Holzhammer erforderlich.

6. Füllen Sie die Ölkanne mit Gewindeschneidöl (separat erhältlich). Bewahren Sie es während der Einfädelvorgang.

7. Stellen Sie sicher, dass das zu gewindeschneidende Rohr richtig in einem Schraubstock befestigt ist (verkauft separat) und stellen Sie sicher, dass das mit einem Gewinde zu versehende Rohrende sauber und rechtwinklig abgeschnitten ist.

8. Stellen Sie sicher, dass der Umkehrknopf ganz in den Nuten sitzt der Ratschenhalter und sein Pfeil zeigt vom Griff weg.

9. Die Rohrführung am Ende des Ratschenhalters durch das Rohr schieben.

Druck wird auf das vordere Ende der Matrize ausgeübt, der Griff wird zum Drehen der

Ratschenhalterung, um die Matrize am Rohrende zu befestigen. Siehe Abbildung B. Fahren Sie mit dieser

Vorgang, bis die gewünschte Gewindelänge erreicht ist.

1. Hören Sie mit dem Gewindeschneiden auf, wenn das Ende der Schneideisen bündig mit dem Rohrende abschließt.

2. Um die Schneideisen nach dem Gewindeschneiden zu lösen, ziehen Sie den Umkehrknopf heraus,

Drehen Sie es um 180 Grad, bis der Pfeil in die entgegengesetzte Richtung zeigt (zum

Griff) und lassen Sie ihn wieder an seinen Platz fallen. Dadurch wird die Sperrklinke umgekehrt.

1. Drehen Sie den Ratschenhalter mit dem Griff in die entgegengesetzte Richtung, bis der

Die Matrize löst sich vollständig vom Rohrende. Behalten Sie die Kontrolle über den Ratschenhalter, während

die Matrize gleitet vom Rohr. Achten Sie darauf, das frisch geschnittene Gewinde nicht zu beschädigen.

1. Wischen Sie verschüttetes Öl vom Boden ab. Reinigen Sie den Einfädler und lagern Sie ihn drinnen in einem

chemische Reinigung.

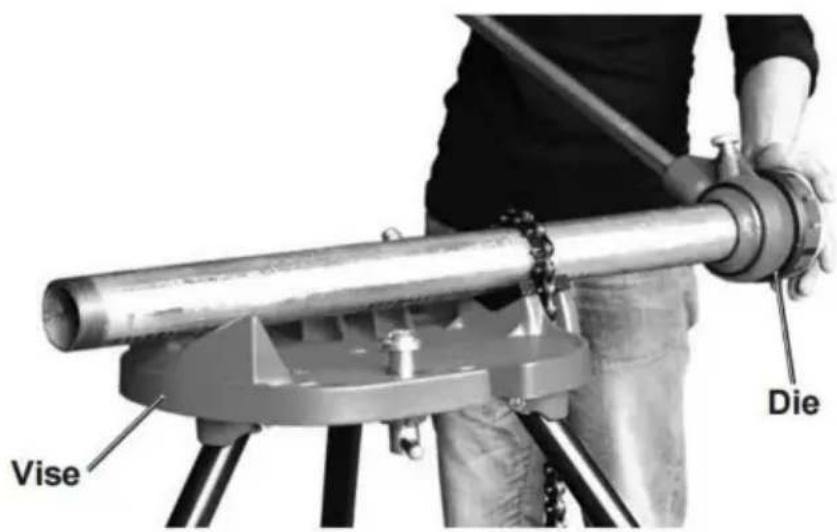

Vise Die

Figure B

Reinigung, Wartung und Schmierung

--Zur Reinigung die Oberfläche mit einem feuchten (nicht nassen) Tuch abwischen oder trockenwischen mit einem sauberen, fusselfreien Baumwolltuch.

--WÄHREND DES GEBRAUCHS sicherstellen, dass Rohrende und Gewinde der Düse mit Öl geölt sind Gewindeschneidöl (nicht im Lieferumfang enthalten) immer dabei.

-- Abgenutzte Matrizenklingen führen zu schlechter Gewindequalität. Wenn die Klinge abgenutzt ist, lassen Sie sie von einem qualifizierten Techniker austauschen.
