Produkttyp	Elektrisches Rohrreinigungskabel
Marke	Vevor
Modell	45ft*7/8
Kabellänge	45 Fuß (13,7 m)
Kabelaußendurchmesser	7/8 Zoll (22,2 mm)
Kompatibler Rohrdurchmesser	20 bis 150 mm
Kabelmaterial	Stahl 65Mn
Farbe	Schwarz
Stromversorgung	Netzstrom
Inklusive Zubehör	Schneckenaufsätze (Recycling, Olive, gezahnter Fräser, Ölschneider usw.)
Hauptfunktion	Reinigung verstopfter Rohrleitungen
Sicherheit	Schutzbrille, Handschuhe, Gehörschutz und Maske tragen
Wartung und Reinigung	Regelmäßig reinigen und bei Bedarf schmieren
Ersatzteile und Reparierbarkeit	Kabel, Schneidwerkzeuge, Schalter, Kohlebürsten
Geschätztes Gewicht	Ca. 12 kg
Hersteller	Shanghai Muxin Muye Co., Ltd.
Technischer Support und Garantie	www.vevor.com/support

Häufig gestellte Fragen - 45ft*7/8 Vevor

Wie verwende ich das Vevor Rohrreinigungskabel 45ft*7/8 ?

Stellen Sie die Maschine innerhalb von 2 Fuß des Abflusszugangs. Wählen Sie das geeignete Schneidwerkzeug aus und befestigen Sie es am Kabel. Führen Sie das Kabel mit dem Fußpedal zur Steuerung der Drehung in das Rohr ein. Üben Sie mäßigen Druck aus, um ein Verdrehen des Kabels zu vermeiden.

Welches Zubehör wird mit dem Modell 45ft*7/8 geliefert ?

Mehrere Schneidwerkzeuge sind enthalten: Recycling-Schneckenaufsatz, Oliven-Schneckenspitze, spiralförmiger gezahnter Fräser, Ölschneider Typ C, Schaufel-Schneidvorrichtung, vierfach genuteter gezahnter Fräser, flexibler Schlüssel in Olivenform, Trichter-Schnecke, ausziehbare Schneidkopf, gezahnter Schneider und gerader Spiralschneider.

Wie verbinde ich ein Schneidwerkzeug mit dem Kabel ?

Schieben Sie das Werkzeug entlang des 67°-Schlitzes der Welle, um es einzurasten. Stellen Sie sicher, dass der Stift durch das Bohrloch ragt, um eine zuverlässige Verbindung zu gewährleisten.

Wie entferne ich die biegsame Welle vom Kabel ?

Stecken Sie den mitgelieferten Schlüssel ein und drücken Sie die Welle mit beiden Händen entgegen der T-Nut des Anschlusses, um sie leicht zu entfernen.

Welche Sicherheitsvorkehrungen sollte ich treffen ?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz und eine Staubmaske. Tragen Sie keine lockere Kleidung und binden Sie Ihre Haare zurück. Stellen Sie sicher, dass der Schalter auf Aus steht, bevor Sie das Werkzeug anschließen.

Was tun, wenn der Motor nicht startet ?

Überprüfen Sie die Steckerverbindungen. Wenn der Schalter defekt ist, lassen Sie ihn ersetzen. Wenn ungewöhnliche Geräusche auftreten, reduzieren Sie den Druck oder lassen Sie das Werkzeug von einem Fachmann überprüfen.

Wie warte ich den Rohrreiniger ?

Reinigen Sie das Werkzeug regelmäßig und entfernen Sie Fremdstoffe. Schmieren Sie die beweglichen Teile bei Bedarf. Überprüfen Sie den Zustand der Kohlebürsten und des Kollektors.

Welcher Rohrdurchmesser kann mit diesem Modell gereinigt werden ?

Das Modell 45ft*7/8 eignet sich für Rohre mit einem Innendurchmesser von 20 bis 150 mm. Verwenden Sie Schneidwerkzeuge, die kleiner als der Rohrdurchmesser minus einen Zoll sind.

Wo erhalte ich technischen Support ?

Besuchen Sie die Website www.vevor.com/support, um ein elektronisches Garantiezertifikat und technischen Support zu erhalten.

Wie kann ich die Garantie in Anspruch nehmen ?

Registrieren Sie Ihr Produkt auf www.vevor.com/support mit Ihrer Seriennummer und Ihrem Kaufbeleg. Bewahren Sie das Handbuch und den Kaufbeleg an einem sicheren Ort auf.

BEDIENUNGSANLEITUNG 45ft*7/8 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

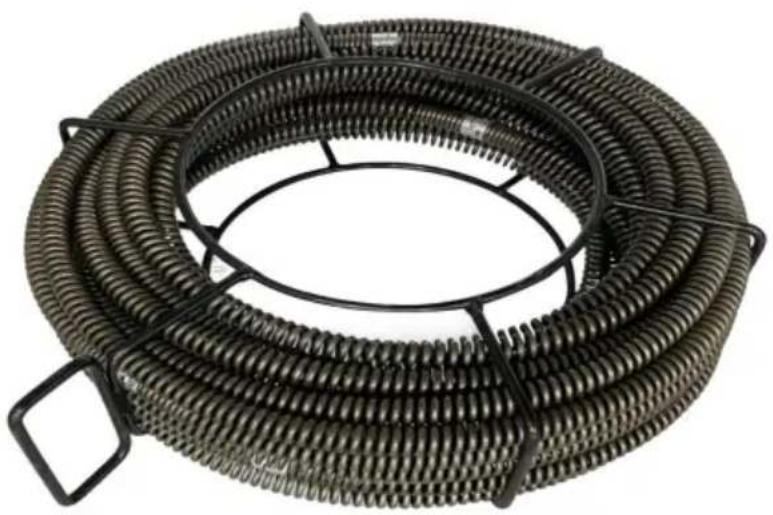

Rohrreinigungskabel

Modell: 66ft*5/8, 100ft*5/8, 45ft*7/8, 60ft*1-1/5

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdeckt. Wir möchten Sie bitten, sorgfältig zu prüfen, ob Sie bei einer Bestellung bei uns tatsächlich die Hälfte im Vergleich zu den Top-Marken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Abflussreinigung Kabel

Modell: 66ft*5/8, 100ft*5/8, 45ft*7/8, 60ft*1-1/5

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

1. Bewahren Sie dieses Handbuch auf

Bewahren Sie dieses Handbuch für Sicherheitswarnungen und Vorsichtsmaßnahmen, Montage, Betrieb, Inspektions-, Wartungs- und Reinigungsverfahren. Schreiben Sie die Seriennummer des Produkts

Nummer auf der Rückseite des Handbuchs in der Nähe des Montageplans (oder Monat und Jahr).

des Kaufdatums, wenn das Produkt keine Nummer hat). Bewahren Sie dieses Handbuch und die Quittung an einem sicheren Ort auf.

Bewahren Sie es zum späteren Nachschlagen an einem trockenen Ort auf.

Bei der Verwendung des Geräts müssen Sie bestimmte Sicherheitsvorkehrungen beachten.

Um Verletzungen und Schäden vorzubeugen, müssen Sie diese unbedingt durchlesen.

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

WARNSYMBOLE UND DEFINITIONEN

	Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie darauf aufmerksam zu machen mögliche Verletzungsgefahren.Befolgen Sie alle Sicherheitshinweise, die diesem Symbol folgenVermeiden Sie mögliche Verletzungen oder den Tod.
	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.
	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.
	Behandelt Praktiken, die nichts mit Personenschäden zu tun haben.

2. TECHNISCHE DATEN

Modell No	66 Fuß * 5/8	100 Fuß * 5/8	45 Fuß * 7/8	60ft*1-1/5
Kabellänge	66 Fuß	100 Fuß	45 Fuß	60ft
Außendurchmesser	5/8"	5/8"	7/8"	1-1/5"
Rohrgröße	20-100mm 20-100mm 20-150mm 50-200mm
Farbe	Schwarz	Schwarz	Schwarz	Schwarz
Materialqualität 65Mn		65 Mio 65 Mio	65 Mio
Anwendung VEVOR VEVOR VEVOR VEVOR

2. Persönliche Sicherheit

a) Bleiben Sie wachsam, beobachten Sie, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug bedienen. Benutzen Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren Verletzungen führen. b) Persönliche

Schutzausrüstung verwenden. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm usw.

Durch den Einsatz von Gehörschutz unter entsprechenden Bedingungen können Personenschäden reduziert werden. c)

Unbeabsichtigtes Starten verhindern. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet,

bevor Sie das Werkzeug an die Stromquelle und/oder den Akku anschließen, es anheben oder tragen.

Tragen Sie Elektrowerkzeuge nicht mit dem Finger am Schalter und schalten Sie Elektrowerkzeuge nicht ein, wenn der Schalter eingeschaltet ist, da dies zu Unfällen führen kann.

d) Übertreiben Sie es nicht. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht. Das ermöglicht eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.

f) Ziehen Sie sich richtig an. Tragen Sie keine lockere Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

3. Verwendung

Schneidwerkzeugzubehör

Im Lieferumfang jedes Abflussreinigers sind mehrere Schneidwerkzeuge enthalten. Wählen Sie das

geeignete Werkzeug für die Reinigungsaufgabe und befestigen Sie es am Kabel. Jedes wird in der unten beschriebenen Tabelle beschrieben.

	Schneckenspitze vom Recycling-Typ	Um gebrochene oder verlorene weiche Äxte zu finden Rohre und Baggerrohre, die durch Haare, Damenbinden, Textilien usw. verstopft sind.
[4476]	Bohrerspitze vom Oliventyp	Weiche Äxte durch komplexe Führungen führen Rohre mit mehr Windungen und zum Ausbaggern Rohre durch Haare und Textilien verstopft.
	Spiralförmiger, gezahnter Fräser	Wird zum Entfernen von Wurzeln, Ablagerungen und Ästen verwendet und andere Blockaden.
	Ölschneider Typ C	Wird verwendet, um Fettverstopfungen zu beseitigen aus dem Rohr.
	Schaufelschneidegerät	Wird verwendet, um Fettverstopfungen zu beseitigen aus dem Rohr.
	Vierschneidiger, gezahnter Fräser	Wird zum Ausbaggern von Verstopfungen verwendet, die durch verursacht wurden Aushärtung und harte Materialien wie z chemischer Niederschlag.
[326C]	Schlüssel	Wird zum Entfernen des Schneidwerkzeugs und zum Weichmachen verwendet Welle.
[SDKK]	Flexible OlivenformSpiralbohrer	Für schwer zu bohrende Rohre. Gut Flexibilität und optimale Führungsfunktion.
	Trichterschnecke	Wird zur Beseitigung von Verstopfungen durch Haare, Damenbinden und Textilien in Rohren verwendet um gebrochene oder verlorene flexible Wellen zu finden Rohre.
	Ausziehbarer Messerkopf	Wird verwendet, um häufig anhaftende Gegenstände zu entfernen an der Rohrwand.
	Gezahnter Fräser	Wird verwendet, um stark belastete Rohre zu reinigen mit Baumwurzeln verstopft.
	Gerader Spiralbohrer	Zur Erkundung der Rohrverstopfung und der Bohrposition, die normalerweise verwendet wird Der erste Schritt.

Methoden zum Verbinden und Entfernen von Federn und Federn/Werkzeugen

Verbinden Sie den weichen Schaft mit Bohrern

Schieben Sie den Bohrer zum Einrasten entlang des 67°-Schiebeschlitzes des Schafts.

Dadurch wird die Verbindung zuverlässiger, einfacher und schneller.

Achtung: Beobachten Sie durch das Loch des Bohrers, um das Einrasten zu sehen

- ziehen Sie den Stift aus dem flexiblen Wellenstift heraus. Es ist nur sicher, wenn der Stift vorhanden ist.

Entfernen Sie den weichen Schaft

Stecken Sie den Schlüssel ein und drücken Sie die Welle mit beiden Händen hinein

Drehen Sie den Stift in die entgegengesetzte Richtung zum T-Schlitz des Terminals, um ihn zu entfernen

Welle. Es spart Zeit und Personal.

HINWEIS: Wenn die Ursache der Verstopfung unbekannt ist, verwenden Sie den Bohrbirnenschneider

Erkunden Sie das Hindernis und holen Sie, wenn möglich, ein Teil zur Inspektion heraus. Sobald Sie können

Ermitteln Sie die Ursache der Verstopfung und wählen Sie das geeignete Werkzeug für die jeweilige Aufgabe aus. Führen Sie das aus

Führen Sie das kleinste verfügbare Werkzeug durch die Verstopfung, damit das angestaute Wasser abfließen kann

und entfernen Sie den Schmutz, während der Abfluss gereinigt wird.

Sobald der Abfluss fließt, können für den Rest geeignetere Werkzeuge verwendet werden

Blockierung.

Beachten Sie, dass das größte verwendete Werkzeug nicht größer sein sollte als das des Abflusses Innendurchmesser, minus ein Zoll.

Bei richtiger Anwendung funktionieren die Abflussreiniger und das entsprechende Zubehör für Abflussreiniger

Beschädigen Sie keinen Abfluss, der in gutem Zustand ist und ordnungsgemäß entworfen, gebaut und gewartet wird.

Wenn sich der Abfluss jedoch in einem schlechten Zustand befindet oder nicht ordnungsgemäß ausgelegt ist, kann dies der Fall sein Durch die Reinigung des Abflusses kann der Abfluss beschädigt werden. Führen Sie nach Möglichkeit eine Sichtprüfung des Abflusses durch Qualität vor dem Betrieb.

ÿ Bringen Sie bei Bedarf Schutzabdeckungen über dem Boden des Arbeitsbereichs an. Putzen Ein verstopfter Abfluss kann eine schmutzige Angelegenheit

sein. ä Stellen Sie sicher, dass der Griff des Abflussreinigers in der aufrechten Position eingerastet ist Transport. Wenn der Abflussreiniger angehoben werden muss, verwenden Sie geeignete Hebetechniken oder suchen Sie bei Bedarf Hilfe. Seien Sie vorsichtig, wenn Sie Geräte auf und ab bewegen Treppe. Tragen Sie geeignetes Schuhwerk, um ein Ausrutschen auf dem Boden zu verhindern. ä

Stellen Sie den Abflussreiniger so ein, dass sich die Trommelöffnung nicht weiter als 60 cm vom Abfluss entfernt befindet Zugang. Je weiter der Abflusszugang entfernt ist, desto höher ist das Risiko Verdrehen oder Knicken des Kabels.

ÿ Wenn die Maschine nicht so aufgestellt werden kann, dass die Trommelöffnung weniger als 2 Fuß vom Abfluss entfernt ist Um den Zugang zum Abfluss zu verlängern, verwenden Sie Rohre und Formstücke geeigneter Größe, um den Zugang zum Abfluss nach hinten zu verlängern bis auf 2ÿ von der Trommelöffnung entfernt. Eine unsachgemäße Kabelunterstützung kann dazu führen, dass das Kabel beschädigt wird Es kann zu Knicken und Verdrehungen kommen und das Kabel beschädigen oder den Bediener verletzen.ÿ Errichten Sie bei Bedarf Barrieren, um umstehende Personen vom Abflussreiniger fernzuhalten Arbeitsbereich während des Betriebs.ÿ

Wählen Sie das richtige Schneidwerkzeug. (Siehe Schneidwerkzeugzubehör).

Installieren Sie das Werkzeug am Ende des Kabels. Schieben Sie die Basis des Schneidwerkzeugs in den Schlitz am Ende des Kabels. Mit einem Schraubenzieher zusammenschrauben. Positionieren Sie den Fußschalter so, dass er leicht zugänglich ist. Sie müssen in der Lage sein, das Kabel zu halten und zu steuern, den Fußschalter zu betätigen und den Rotationsschalter zu erreichen.

4. KORREKTURMASSNAHMEN IM FALLE EINES FEHLERS

1) Der Betriebsschalter ist eingeschaltet, aber der Motor läuft nicht.

Die Leitungen im Netzstecker oder in der Steckdose sind locker.

Steckdose und Stecker prüfen bzw. reparieren lassen.

Der Schalter ist defekt.

Lassen Sie den Schalter austauschen.

2) Der Betriebsschalter ist eingeschaltet, es sind jedoch ungewöhnliche Geräusche zu hören. Der Motor läuft nicht oder nur sehr langsam.

Der Schaltkontakt ist ausgefallen.

Lassen Sie den Schalter austauschen.

Ein Bauteil ist verklemmt.

Lassen Sie das Elektrowerkzeug überprüfen oder reparieren.

Zu viel Schub, dadurch schleppt der Motor.

Verwenden Sie während der Aufgabe weniger Schub.

3) Motor wird heiß.

-- Fremdstoffe sind in den Motor gelangt.

Lassen Sie die Fremdstoffe entfernen.

-- Fehlendes oder verunreinigtes Schmierfett.

Schmierfett auftragen oder ersetzen lassen.

-- Druck zu hoch

Verwenden Sie während der Aufgabe weniger Schub

4) Häufige oder starke Funkenbildung am Kommutator.

-- Kurzschluss am Anker.

Lassen Sie den Anker austauschen.

-- Kohlebürsten verschlissen oder verklemmt

Lassen Sie die Kohlebürsten überprüfen.

-- Unruhiger Lauf des Kommutators.

Lassen Sie die Oberfläche des Kommutators reinigen oder schleifen.

Entfernen Sie zu Ihrer eigenen Sicherheit niemals Teile oder Zubehörteile des Elektrowerkzeugs während des Betriebs. Lassen Sie das Elektrowerkzeug im Falle einer Störung oder Beschädigung nur von einer Fachwerkstatt oder beim Hersteller reparieren.

Zu Ihrer persönlichen Sicherheit vor der Verwendung LESEN und VERSTEHEN.

Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Tragen Sie bei diesem Werkzeug immer einen Gehörschutz.

Tragen Sie bei diesem Werkzeug immer einen Augenschutz.

Tragen Sie bei diesem Werkzeug immer eine Atemmaske.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
