GEBRUIKSAANWIJZING KT1103A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

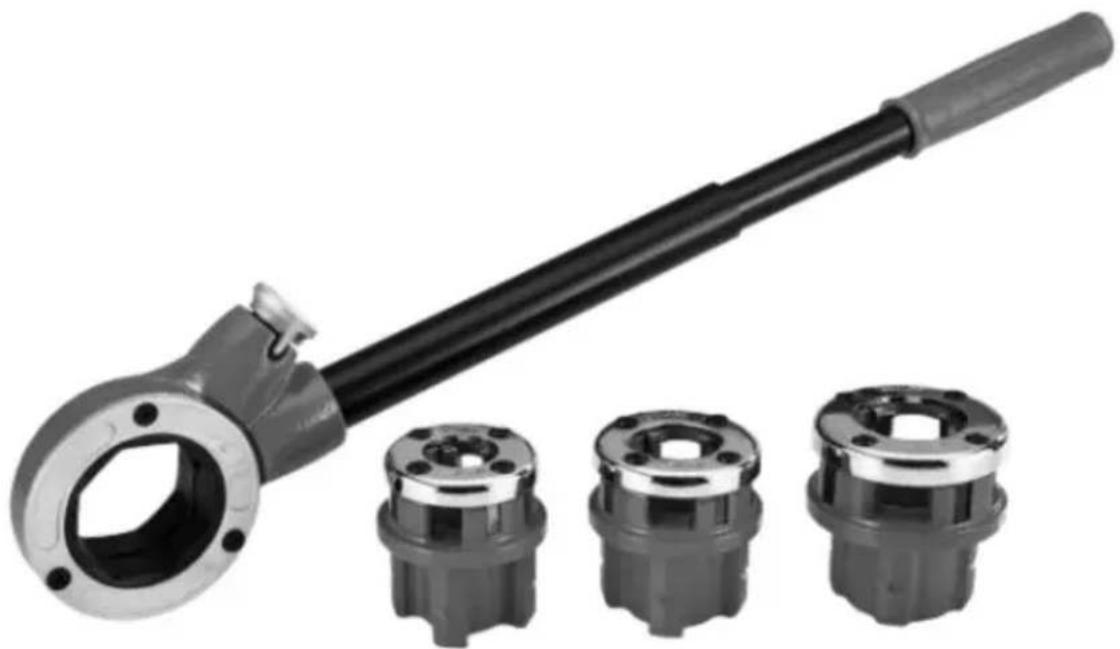

HANDMATIGE RATEL PIJPDRAADMACHINE

Model: KT1103A

Hartelijk dank voor uw aankoop van een van onze producten. Lees de montage-instructies zorgvuldig door voordat u met de installatie begint.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

PRODUCTPARAMETERS

Model	Matrijzenmaten			Schroef stervenMateriaal
KT1103A A:	1/2" (14 TPI) B: 3/4" (14 TPI) C: 1" (11,5 TPI)			9SiCr

De handmatige pijpdraadsnijder is ontworpen om pijpen of buizen te draadsnijden met behulp van individuele snijkoppen voor elke pijpmaat en een handbediende ratel.

Geschikt voor koperen buizen, aluminium buizen, gegalvaniseerde buizen, ijzeren buizen (niet aanbevolen voor gebruik met roestvrijstalen buizen)

MONTAGE- EN GEBRUIKSVOORZORGSMAATREGELEN

1. De montage moet volgens deze instructies worden uitgevoerd. Onjuiste montage kan een gevaar.
2. Monteer de apparatuur niet als u moe bent of onder invloed van alcohol, drugs of medicatie.
3. Houd omstanders uit de buurt van het gebruikte gebied.
4. Gebruik alleen zoals bedoeld. Gebruik de handgreepverlenging niet om de kracht te vergroten.
5. Zorg ervoor dat de pijp gesmeerd blijft met snijolie (niet meegeleverd).
6. Bevestig de te schroeven buis vóór gebruik in de klem.
7. Berg ongebruikte apparatuur op. Wanneer gereedschap niet in gebruik is, moet het op een droge plaats worden opgeborgen.
   locatie om roest te voorkomen. Gereedschap altijd op slot doen en buiten bereik van kinderen.
8. Onderhoud gereedschap met zorg. Houd gereedschap scherp en schoon voor beter en veiliger prestaties. Volg de instructies voor het smeren en vervangen
   accessoires. Controleer gereedschapssnoeren regelmatig. Als ze beschadigd zijn, laat ze dan gerepareerd door een geautoriseerde technicus. De handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden.
9. Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke vervangende onderdelen. Het gebruik van andere onderdelen maakt de garantie ongeldig. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap. Goedgekeurde accessoires zijn

Verkrijgbaar bij Harbor Freight Tools.

1. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie worden besproken De handleiding kan niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De exploitant moet begrijpen dat gezond verstand en zorgvuldigheid factoren zijn die niet in het product zelf kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden aangebracht.

WAARSCHUWING: OM ERNSTIG LETSEL EN DE DOOD TE VOORKOMEN

FOOIEN:

1. Dit product is geen speelgoed. Laat kinderen er niet mee spelen of in de buurt komen. dit item.
2. Controleer voor elk gebruik. Gebruik de onderdelen niet als ze los zitten of beschadigd.
3. Draag tijdens het gebruik een veiligheidsbril en stevige werkhandschoenen.

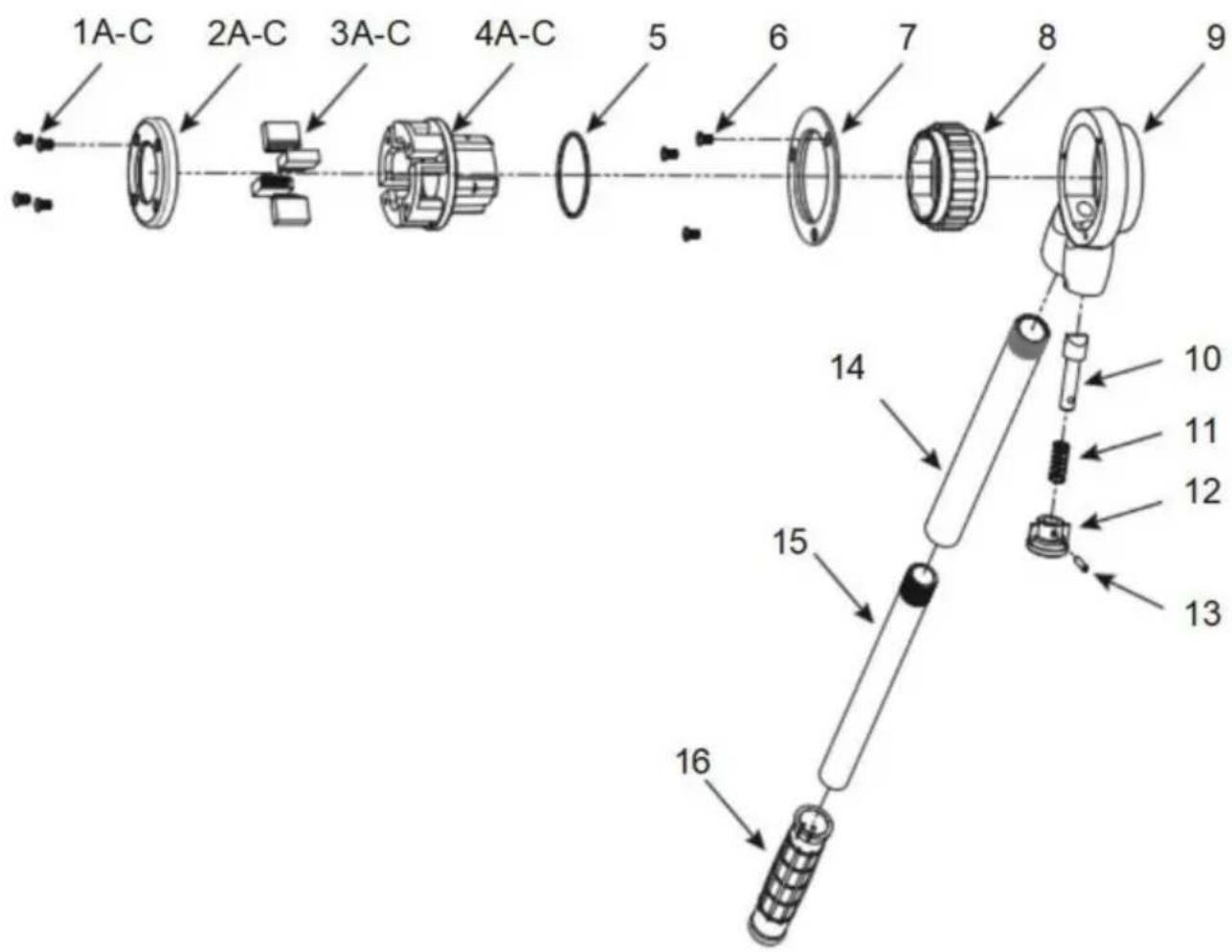

Onderdelenlijst en diagram

Part	Description	Qty
1A	1/2" Die Screw	4
2A	1/2" Die Cover	1
3A	1/2" Die Blade Set	4
4A	1/2" Die Ratchet Coupling	1
1B	3/4" Die Screw	4
2B	3/4" Die Cover	1
3B	3/4" Die Blade Set	4
4B	3/4" Die Ratchet Coupling	1
1C	1" Die Screw	4
2C	1" Die Cover	1
3C	1" Die Blade Set	4
4C	1" Die Ratchet Coupling	1
5	Retaining Rind	1
6	Screw	3
7	Plate	1

Part	Description	Qty
8	Ratchet	1
9	Ratchet Holder	1
10	Pawl	1
11	Spring	1
12	Reversing Knob	1
13	Pin	1
14	Handle Tube	1
15	Handle	1
16	Handle Sleeve	1
17	Oil Can	1
18	Case (not shown)	1
A	1/2" NPT Die	1
B	3/4" NPT Die	1
C	1" NPT Die	1

A

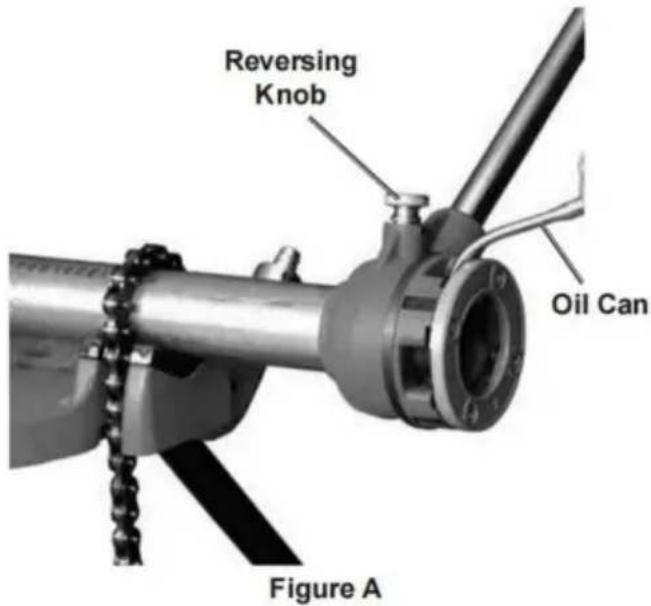

LET OP: Zorg ervoor dat het uiteinde van de pijp en de schroefdraad van de matrijs voldoende zijn altijd geolied. Anders wordt de levensduur van de matrijs verkort en zullen de draden ruw zijn. Zie figuur A.

1. Monteer de handgreep en plaats het schroefdraadgedeelte van de handgreepbuis in de Ratelhouder.
2. Bepaal de maat van de buis waarop u schroefdraad wilt aanbrengen.
3. Kies de juiste matrijs die u wilt gebruiken. De matrijsmaten staan op de buitenkant van elke matrijs gestempeld. De.
4. Plaats de achterkant van de matrijs naast het uiteinde van de pijp die moet worden geschroefd. Controleer of de De binnendiameter van de matrijs komt overeen met de buitendiameter van de pijp.
5. Plaats de matrijs in de ratelhouder. Dit is een gedwongen montage en zodra de matrijs in de ratelhouder zit, Ratelhouder. Het kan nodig zijn om lichtjes met een houten hamer te tikken om de matrijs te verwijderen.
6. Vul de oliekan met draadsnijolie (apart verkrijgbaar). Houd deze bij de hand tijdens het schroefdraadbewerking.
7. Zorg ervoor dat de te schroeven buis goed vastzit in een bankschroef (verkrijgbaar bij de bouwmarkt) (apart) en zorg ervoor dat het uiteinde van de buis waar schroefdraad op moet worden gezet, netjes en haaks is afgesneden.
8. Zorg ervoor dat de omkeerknop helemaal in de groeven van de auto zit.

De ratelhouder en de pijl wijzen van de handgreep af.

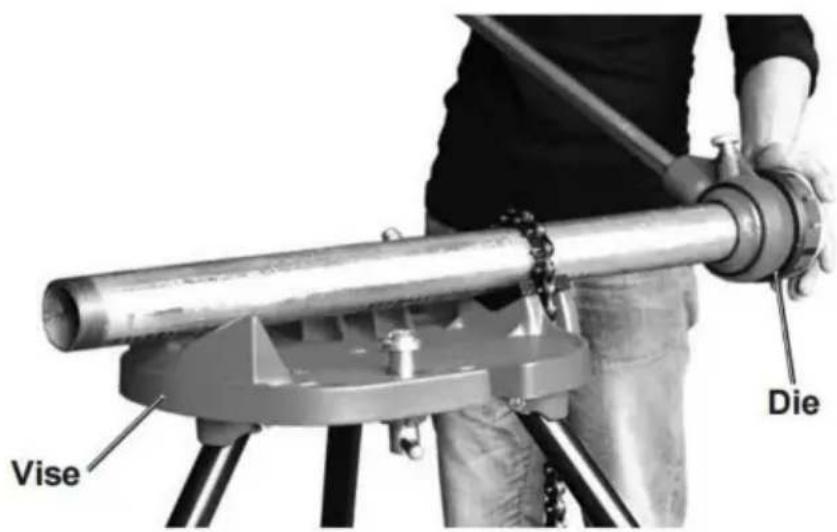

1. Schuif de pijpgeleider aan het uiteinde van de ratelhouder door de pijp. Wanneer Er wordt druk uitgeoefend op het voorste uiteinde van de matrijs, de hendel wordt gebruikt om de matrijs te draaien ratelsteun om de matrijs aan het uiteinde van de pijp te bevestigen. Zie Afbeelding B. Ga hiermee door totdat de gewenste draadlengte is bereikt.

2. Stop met draaien wanneer het uiteinde van de matrijs gelijk ligt met het uiteinde van de pijp.

3. Om de matrijs los te koppelen nadat het draadsnijden is voltooid, trekt u de omkeerknop eruit, draai het 180 graden totdat de pijl in de tegenovergestelde richting wijst (naar de handgreep) en laat deze terug op zijn plaats vallen. Hiermee wordt de pal omgedraaid.

4. Gebruik de hendel om de ratelhouder in de tegenovergestelde richting te draaien totdat de De matrijs komt volledig los van het uiteinde van de pijp. Houd de controle over de ratelhouder terwijl De matrijs glijdt van de pijp. Wees voorzichtig dat u de pas gesneden schroefdraad niet beschadigt.

5. Maak gemorste olie van de grond schoon. Maak de draadsnijder schoon en bewaar hem binnenshuis in een droog en schoon gebied.

Figure B

Reiniging, onderhoud en smering

--Voor het reinigen veegt u het oppervlak af met een vochtige (niet natte) doek of veegt u het droog met een schone, pluisvrije katoenen doek.

--Zorg er TIJDENS GEBRUIK voor dat de uiteinden van de pijp en de matrijsdraden geolied zijn met Altijd draadsnijolie (niet inbegrepen) gebruiken.

-- Versleten snijmessen resulteren in slechte draadkwaliteit. Als het mes versleten is, vervang het dan door een gekwalificeerde technicus.
