BRUKSANVISNING KT1103A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MANUELL SPÄRRÖRGÄNGARE

ANVÄNDARMANUAL

Modell: KT1103A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

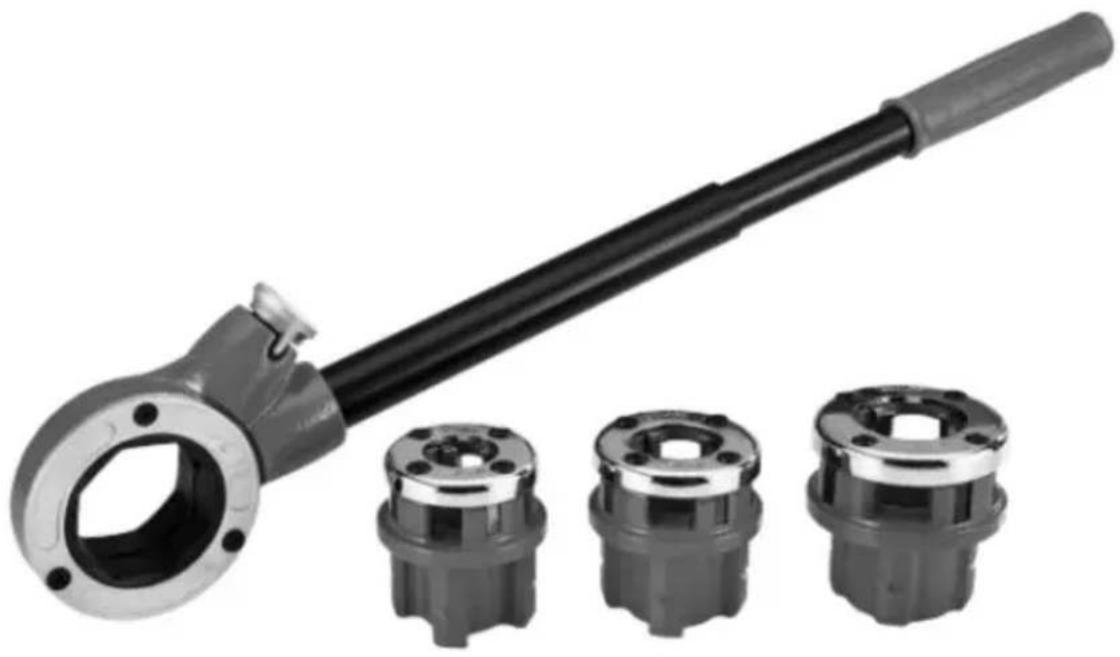

MANUELL SPÄRR RÖRTRÄDARE

Modell: KT1103A

Tack för att du köpte en av våra produkter, läs noggrant igenom monteringsanvisningen innan installationen.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PRODUKTPARAMETRAR

Modell	Die storlekar			Skruva Die Material
KT1103A A:1/2" (14 TPI) B:3/4" (14 TPI) C:1" (11,5 TPI)				9 SiCr

Manuell rörgångare är utformad för att gänga rör eller ledning med individuella munstyckshuvuden för varje rörstorlek och en manuellt manövrerad spärr.

Lämplig för kopparrör, aluminiumrör, galvaniserade rör, järnrör (rekommenderas inte för användning med rör av rostfritt stål)

MONTERING OCH ANVÄNDNINGSÅTGÄRDER

1. Montera måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Sätt inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.
3. Håll åskådare borta från området som används.
4. Använd endast på avsett sätt. Använd inte handtagets förlängning för att öka kraften.
   5.Håll röret smord med skärolja (ingår ej).
5. Säkra röret som ska gängas i klämman före användning.
6. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras torrt plats för att förhindra rost. Lås alltid verktyg och förvara utom räckhåll barn.
7. Underhåll verktyg med omsorg. Håll verktyg vassa och rena för bättre och säkrare prestanda. Följ instruktionerna för smörjning och byte tillbehör. Kontrollera verktygssladdar med jämna mellanrum. Om de är skadade, ha dem repareras av en auktoriserad tekniker. Handtagen ska alltid hållas rena, torra och fria från olja och fett.
8. Reservdelar och tillbehör. Vid service, använd endast identiska reservdelar. Användning av andra delar upphäver garantin. Använd endast tillbehör avsedda att användas med detta verktyg. Godkända tillbehör är

tillgänglig från Harbor Freight Tools.

1. Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna instruktion manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå.

Operatören måste förstå att sunt förnuft och omsorg är faktorer

som inte kan byggas in i produkten utan måste tillhandahållas av operatören.

WARNING: FÖR ATT FÖREBYGGA ALLVARLIGA SKADA OCH DÖDSFALL AV

TIPPNING:

1. Den här produkten är inte en leksak. Låt inte barn leka med eller närma sig denna artikel.
2. Kontrollera före varje användning. Använd inte delarna om de är lösa eller skadad.
3. Bär skyddsglasögon och kraftiga arbetshandskar vid användning.

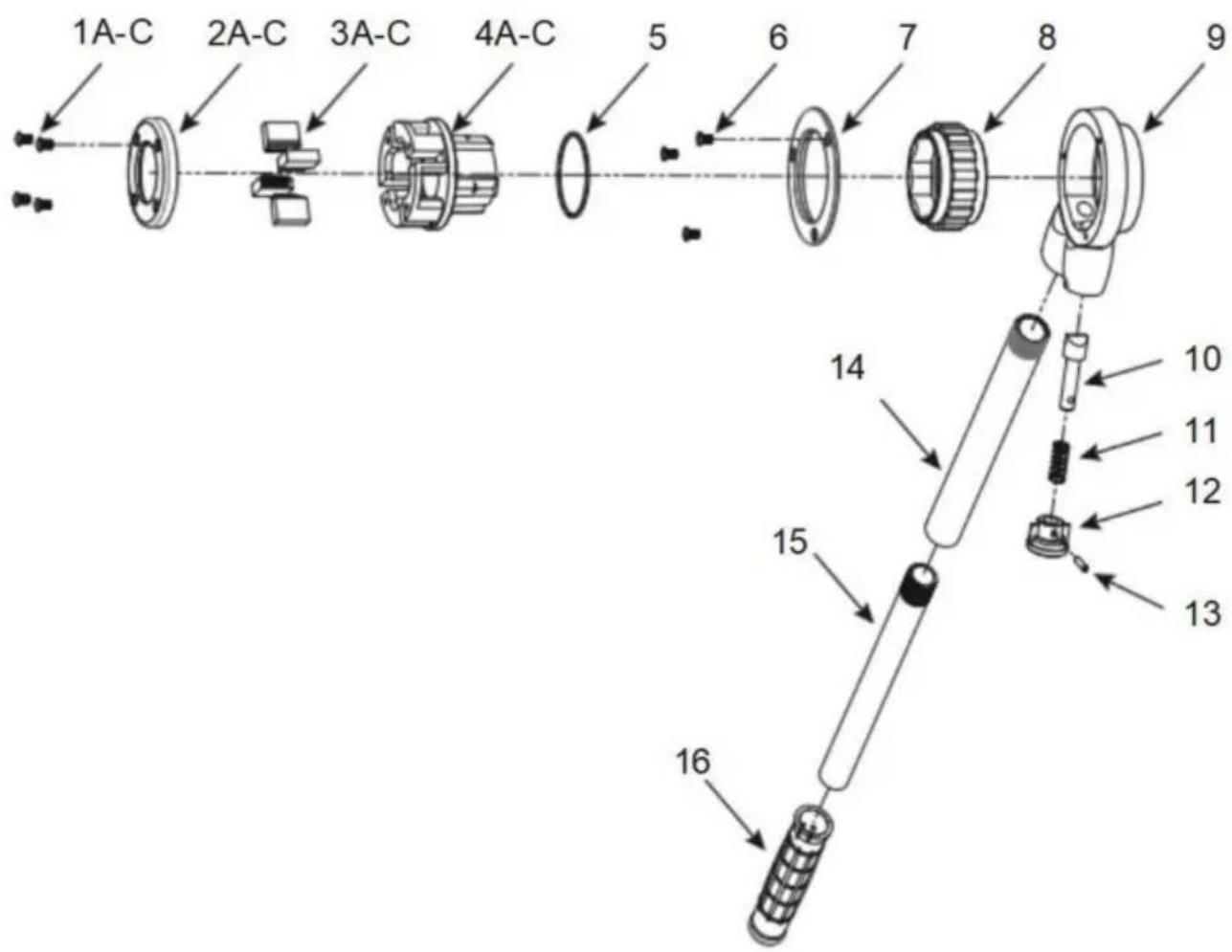

Delarlista och diagram

Part	Description	Qty
1A	1/2" Die Screw	4
2A	1/2" Die Cover	1
3A	1/2" Die Blade Set	4
4A	1/2" Die Ratchet Coupling	1
1B	3/4" Die Screw	4
2B	3/4" Die Cover	1
3B	3/4" Die Blade Set	4
4B	3/4" Die Ratchet Coupling	1
1C	1" Die Screw	4
2C	1" Die Cover	1
3C	1" Die Blade Set	4
4C	1" Die Ratchet Coupling	1
5	Retaining Rind	1
6	Screw	3
7	Plate	1

Part	Description	Qty
8	Ratchet	1
9	Ratchet Holder	1
10	Pawl	1
11	Spring	1
12	Reversing Knob	1
13	Pin	1
14	Handle Tube	1
15	Handle	1
16	Handle Sleeve	1
17	Oil Can	1
18	Case (not shown)	1
A	1/2" NPT Die	1
B	3/4" NPT Die	1
C	1" NPT Die	1

1A-C 2A-C 3A-C 4A-C 5 6 7 8 9 10 11 12 13 14 15 16

A

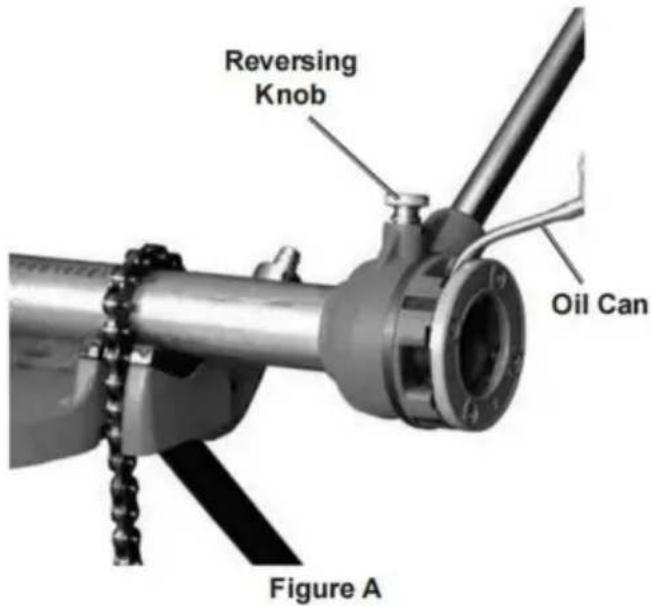

NOTERA: Se till att röränden och gängorna på munstycket är tillräckligt oljad hela tiden. Annars förkortas livslängden och gängorna vara grov. Se bild A.

1. Sätt ihop handtaget och för in den gängade delen av handtagsröret i Spärrhållare.

2. Bestäm storleken på röret som ska gängas.

3. Välj lämplig form som ska användas. Formstorlekar är stämplade på utsidan av varje De.

4. Placera den bakre delen av formen bredvid änden av röret som ska gångas. Kontrollera a munstvckets innerdiameter matchar rörets ytterdiameter.

5. Sätt in formen i spärrhållaren. Det är en forcerad montering, och när formen väl är i Spärrhållare, det kan krävas lätt knackning med en träklubba för att ta bort formen.

6.Fyll oljeburken med trådskärolja (säljs separat). Förvara den i närheten under gängningsoperation.

1. Se till att röret som ska gängas är ordentligt fastsatt i ett skruvstäd (säljs separat), och se till att röränden som ska gängas skärs rent och rakt.

2. Se till att omkastningsratten sitter ända ner i spåren på spärrhållaren och dess pil pekar bort från handtaget.

3. Skjut rörstyrningen i änden av spärrhållaren genom röret. När tryck appliceras på den främre änden av formen, handtaget används för att rotera spärrstöd för att fästa dynan i röränden. Se figur B. Fortsätt så här drift tills önskad gänglängd uppnås.

4. Sluta gänga när munstyckets ände är i jämnhöjd med rörets ände.

5. För att koppla ur munstycket efter att gängningen är klar, dra ut reverseringsknappen, vrid den 180 grader tills pilen pekar i motsatt riktning (mot handtag) och släpp tillbaka den på plats. Detta kommer att vända spärrhaken.

6. Använd handtaget för att rotera spärrhållaren i motsatt riktning tills Dynan frigörs helt från röränden. Behåll kontrollen över spärrhållaren som munstycket glider av röret. Var försiktig så att du inte skadar nyklippta gängor.

7. Ta bort all spilld olja från marken. Rengör trädaren och förvara den inomhus i en torrt rent område.

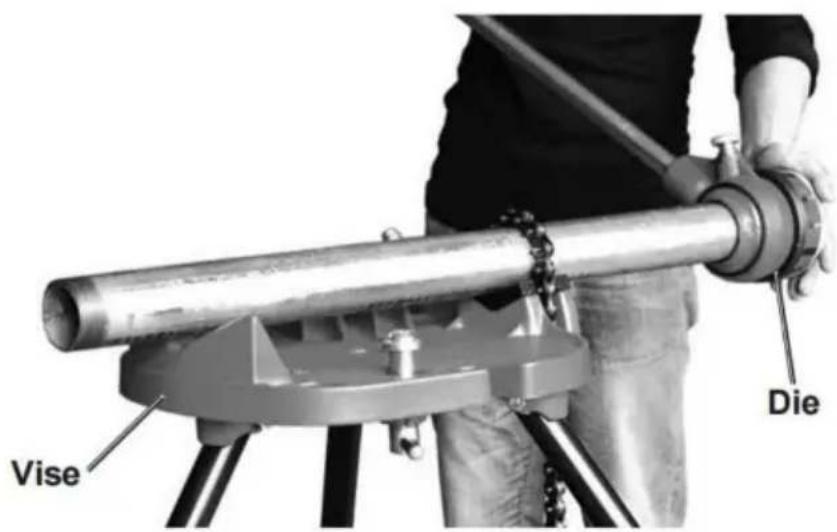

Vise Die

Figure B

Rengöring, underhåll och smörjning

--För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka torr med en ren luddfri bomullstrasa.

--UNDER ANVÄNDNING, se till att röränden och matrisgängorna är oljade med Gänga skärolja (ingår ej) hela tiden.

-- Slitna matrisblad kommer att resultera i dålig gångkvalitet. Om bladet är slitet, byt ut det med en kvalificerad tekniker.

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support Tillverkad i Kina
