REÇZNA GWINTOWNICA DO RUR Z GRZECHOTKA INSTRUKCJA OBSŁUGI

Model: KT1103A

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

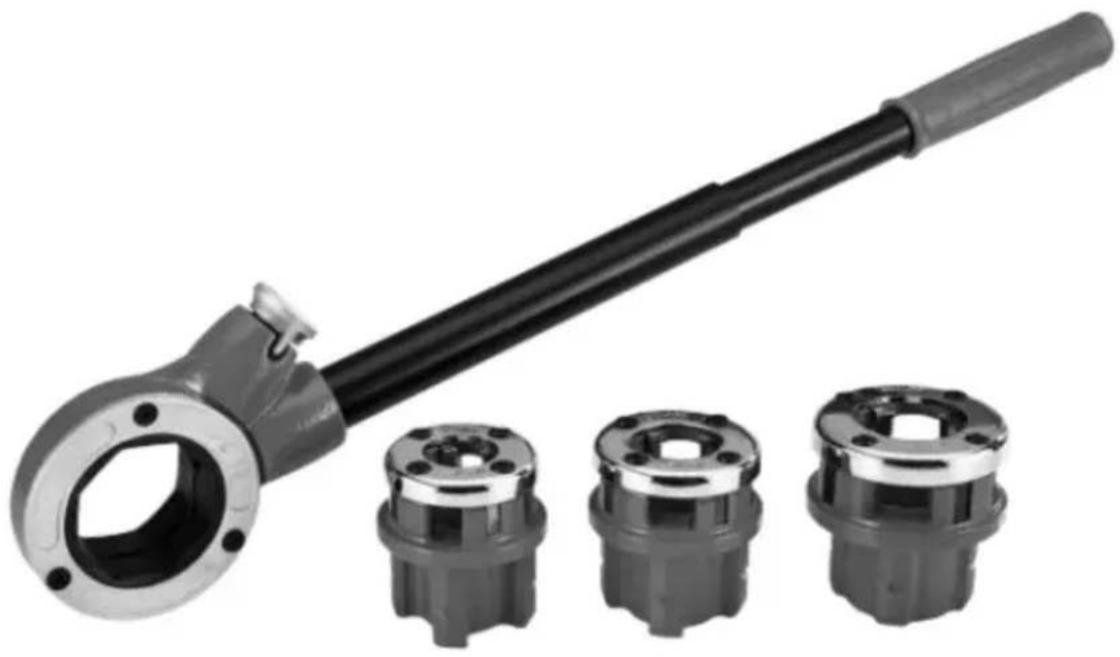

GRZECHOTKA RĘCZNA

GWINTOWNICA DO RUR

Model: KT1103A

Dziękujemy za zakup jednego z naszych produktów. Przed instalacją prosimy o dokładne zapoznanie się z instrukcją montażu.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

PARAMETRY PRODUKTU

Model	Rozmiary matryc			Śruba Die Tworzywo
KT1103A A: 1/2" (14 zębów na cal) B: 3/4" (14 zębów na cal) C: 1" (11,5 zębów na cal)				9SiCr

Ręczna gwintownica do rur jest przeznaczona do gwintowania rur lub przewodów za pomocą pojedynczych gwintowników.

głowice gwinciarskie do każdego rozmiaru rur oraz grzechotkę obsługiwaną ręcznie.

Nadaje się do rur miedzianych, aluminiowych, ocynkowanych i żelaznych

(niezalecane do stosowania z rurami ze stali nierdzewnej)

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU I UŻYTKOWANIA

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być zagrożenie.
2. Nie należy gromadzić się, będąc zmęczonym lub pod wpływem alkoholu, narkotyków lub lek.
3. Nie dopuszczać osób postronnych na teren objęty usługą.
4. Używać wyłącznie zgodnie z przeznaczeniem. Nie używać przedłużenia uchwytu w celu zwiększenia siły.
5. Smaruj rurę olejem chłodząco-smarującym (nie wchodzi w skład zestawu).
6. Przed użyciem należy zabezpieczyć rurę w zacisku.
7. Przechowuj nieużywany sprzęt. Gdy nie są używane, narzędzia muszą być przechowywane w suchym miejscu. lokalizacja w celu zapobiegania rdzewieniu. Zawsze zamykaj narzędzia i trzymaj je poza zasięgiem dzieci.
8. Dbaj o narzędzia. Utrzymuj narzędzia ostre i czyste, aby były lepsze i bezpieczniejsze. wydajność. Postępuj zgodnie z instrukcjami dotyczącymi smarowania i wymiany akcesoria. Okresowo sprawdzaj przewody narzędzi. Jeśli są uszkodzone, oddaj je do naprawy. naprawione przez autoryzowanego technika. Uchwyty muszą być zawsze czyste, suche i wolne od oleju i smaru.
9. Części zamienne i akcesoria. Podczas serwisowania należy używać wyłącznie identycznych części zamienne. Użycie jakichkolwiek innych części spowoduje unieważnienie gwarancji. Używaj wyłącznie akcesoria przeznaczone do użytku z tym narzędziem. Zatwierdzone akcesoria to

dostępne w Harbor Freight Tools.

1. Ostrzeżenia, środki ostrożności i instrukcje omówione w niniejszej instrukcji

Instrukcja nie jest w stanie objąć wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić.

Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki

których nie da się wbudować w produkt, lecz które muszą zostać dostarczone przez operatora.

OSTRZEŻENIE: ABY UNIKNAĆ POWAŻNYCH OBRAŻEŃ I ŚMIERCI

NAPIWKI:

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani zbliżać się do niego. ten przedmiot.
2. Sprawdź przed każdym użyciem. Nie używaj części, jeśli są luźne lub uszkodzony.
3. Podczas pracy należy nosić okulary ochronne i solidne rękawice robocze.

Lista części i schemat

Part	Description	Qty
1A	1/2" Die Screw	4
2A	1/2" Die Cover	1
3A	1/2" Die Blade Set	4
4A	1/2" Die Ratchet Coupling	1
1B	3/4" Die Screw	4
2B	3/4" Die Cover	1
3B	3/4" Die Blade Set	4
4B	3/4" Die Ratchet Coupling	1
1C	1" Die Screw	4
2C	1" Die Cover	1
3C	1" Die Blade Set	4
4C	1" Die Ratchet Coupling	1
5	Retaining Rind	1
6	Screw	3
7	Plate	1

Part	Description	Qty
8	Ratchet	1
9	Ratchet Holder	1
10	Pawl	1
11	Spring	1
12	Reversing Knob	1
13	Pin	1
14	Handle Tube	1
15	Handle	1
16	Handle Sleeve	1
17	Oil Can	1
18	Case (not shown)	1
A	1/2" NPT Die	1
B	3/4" NPT Die	1
C	1" NPT Die	1

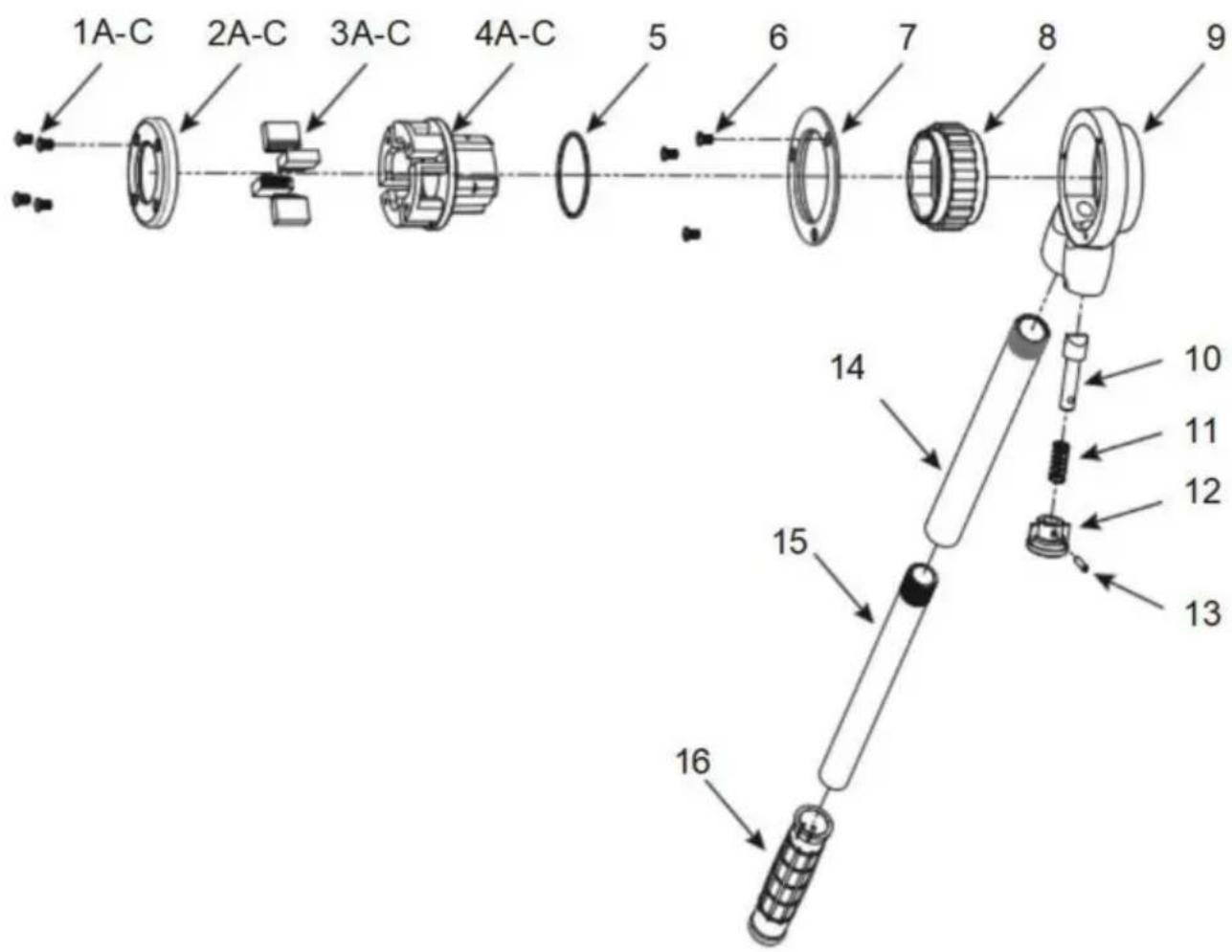

1A-C 2A-C 3A-C 4A-C 5 6 7 8 9 10 11 12 13 14 15 16

A

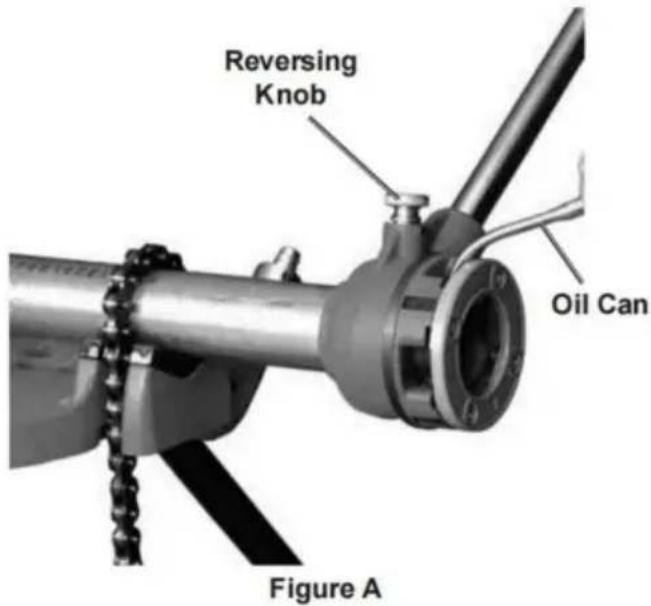

UWAGA: Upewnij się, że koniec rury i gwinty matrycy są odpowiednio zawsze naoliwione. W przeciwnym razie żywotność matrycy ulegnie skróceniu, a gwinty być szorstkim. Zobacz rysunek A.

1. Złoż uchwyt i włóż gwintowaną część rurki uchwytu do Uchwyt grzechotki.

2. Określ rozmiar rury, która ma zostać gwintowana.

3. Wybierz odpowiednią matrycę, której chcesz użyć. Rozmiary matryc są wybite na zewnątrz każdej z nich. The.

4. Umieść tylną część matrycy obok końca rury, którą chcesz gwintować. Sprawdź, czy średnica wewnętrzna matrycy odpowiada zewnętrznej średnicy rury.

5. Włóż matrycę do uchwytu zapadkowego. Jest to wciskanie wymuszone, a gdy matryca znajdzie się w Uchwyt qrzechotki. Aby wyjać matryce, może być konieczne lekkie uderzenie drewnianym młotkiem.

6. Napełnij puszkę olejem do gwintowania (sprzedawanym oddzielnie). Trzymaj ją w pobliżu podczas operacia nawlekania.

7. Upewnij się, że rura, którą chcesz gwintować, jest prawidłowo zamocowana w imadle (sprzedawanym oddzielnie) i upewnij się, że koniec rury, który ma zostać nagwintowany, jest przycięty czysto i prosto.

8. Upewnij się, że pokrętło cofania jest osadzone całkowicie w rowkach Uchwyt grzechotki, którego strzałka wskazuje na zewnątrz uchwytu.

9. Przesuń prowadnicę rury na końcu uchwytu grzechotki przez rurę. Kiedy nacisk jest wywierany na przedni koniec matrycy, uchwyt służy do obracania podpora zapadkowa do wciskania matrycy do końca rury. Zobacz rysunek B. Kontynuuj operację aż do uzyskania żądanej długości gwintu.

10. Zakończ gwintowanie, gdy koniec matrycy będzie równo z końcem rury.

11. Aby odłączyć matrycę po zakończeniu nawlekania, wyciągnij pokrętło cofania, obróć go o 180 stopni, aż strzałka będzie wskazywała w przeciwnym kierunku (w stronę uchwyt) i opuść go z powrotem na miejsce. Spowoduje to odwrócenie zapadki.

12. Za pomocą uchwytu obróć uchwyt grzechotki w przeciwnym kierunku, aż do Matryca całkowicie odłącza się od końca rury. Utrzymuj kontrolę nad uchwytem zapadkowym, ponieważ Matryca zsuwa się z rury. Uważaj, aby nie uszkodzić świeżo naciętych gwintów.

13. Wyczyść rozlany olej z podłoża. Wyczyść nawlekacz i przechowuj go w pomieszczeniu Miejsce czyszczenia na sucho.

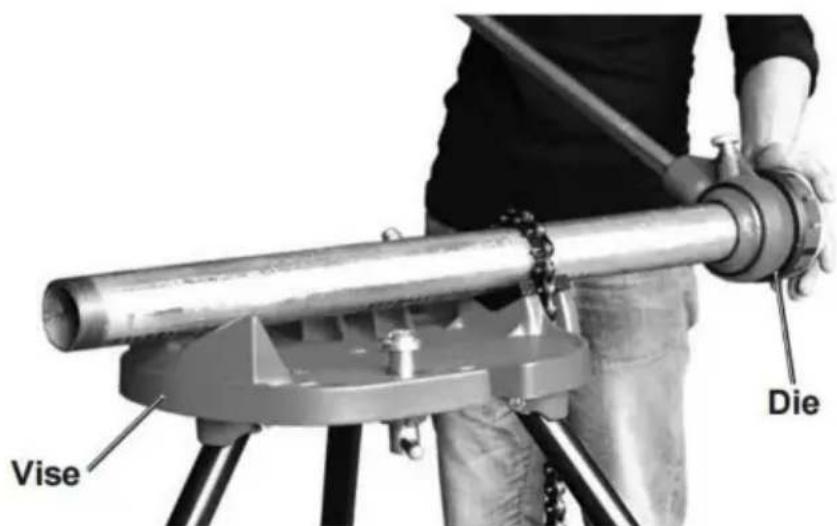

Vise Die

Figure B

Czyszczenie, konserwacja i smarowanie

--Do czyszczenia przetrzyj powierzchnię wilgotną (nie mokrą) szmatką lub wytrzyj do sucha czystą, bawełniana ściereczka niepozostawiajaca włókien.

--PODCZAS UŻYTKOWANIA należy upewnić się, że końcówki rur i gwinty matrycy są naoliwione Zawsze używaj oleju do gwintowania (nie jest dołączony do zestawu).

-- Zużyte ostrza matrycy będą skutkować słabą jakością gwintu. Jeśli ostrze jest zużyte, wymień je przy pomocy wykwalifikowanego technika.
