MANUALE UTENTE HBZB-36F Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FABBRICANTE DI GHIACCIO AUTOMATICO

MODELLO: HBZB-36F

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

FABBRICANTE DI GHIACCIO AUTOMATICO

MODELLO: HBZB-36F

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

CONTENUTO

SICUREZZA IMPORTANTE....3

SPECIFICHE....6

INFORMAZIONI GENERALI....7

COSTRUZIONE DELL'UNITÀ PRINCIPALE....7

PRODUZIONE DI GHIACCIO E RELATIVE PARTI DEL SERBATOIO DELL'ACQUA....8

PANNELLO OPERATIVO....9

DISEGNO ESPLOSIVO....11

POSIZIONE DI INSTALLAZIONE....17

REQUISITI ELETTRICI E COLLEGAMENTI....19

PULIZIA DELLA MACCHINA PER IL GHIACCIO PRIMA DEL PRIMO UTILIZZO....20

COLLEGAMENTI IDRICI PER LA VOSTRA MACCHINA PER IL GHIACCIO....20

FUNZIONAMENTO DEL PROCESSO DI PRODUZIONE DEL GHIACCIO....22

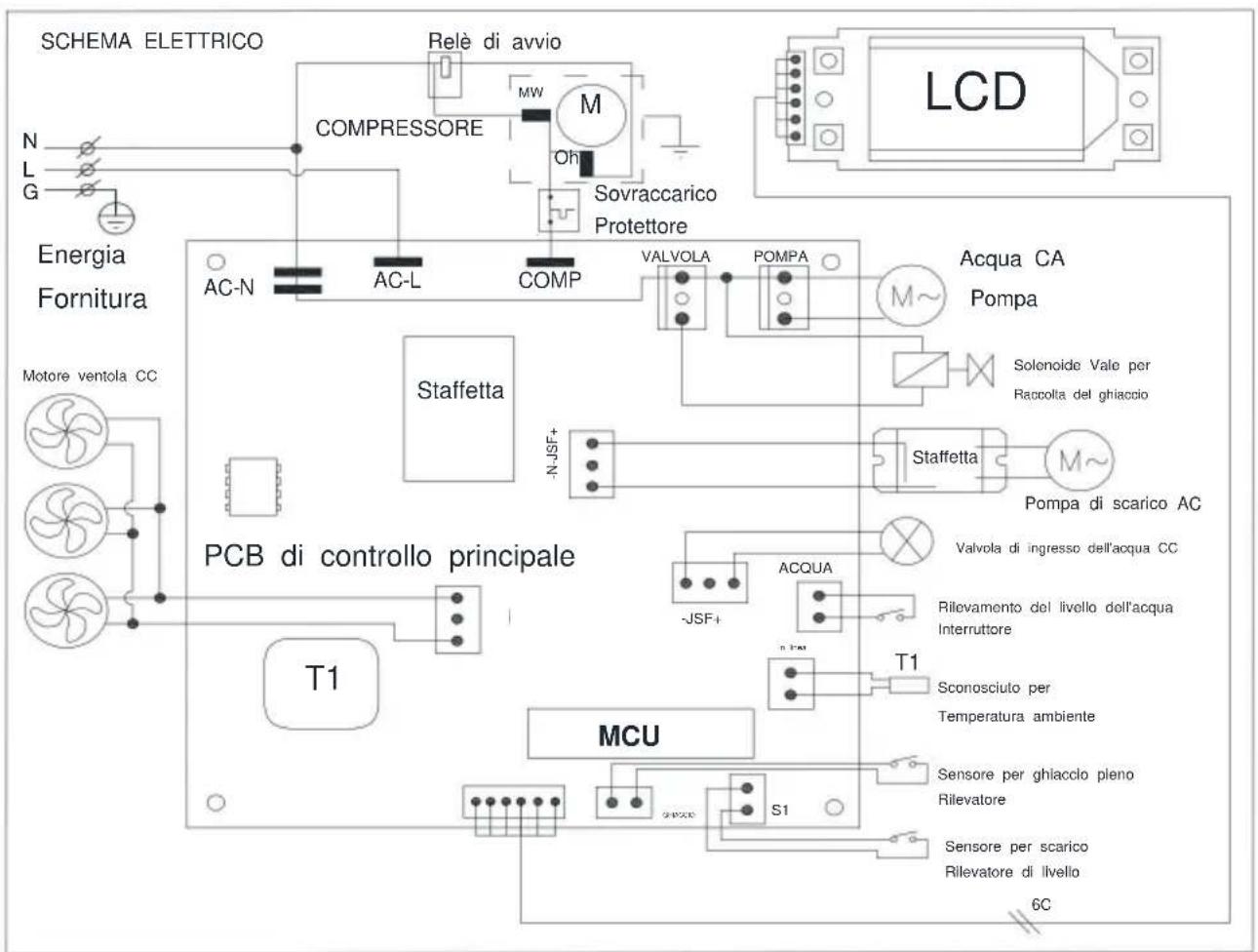

SCHEMA ELETTRICO....25

SUONI NORMALI....26

PREPARAZIONE DEL FABBRICANTE DI GHIACCIO PER UN LUNGO CONSERVAZIONE....26

PULIZIA E MANUTENZIONE....27

PULIZIA ESTERNA....28

PULIZIA INTERNA....28

PULIZIA DELLE PARTI DELLA MACCHINA PER LA PRODUZIONE DEL GHIACCIO....29

PULIZIA DEL SISTEMA DI ASSEMBLAGGIO PER LA PRODUZIONE DEL GHIACCIO CON NU-CALGON

DETERGENTE PER MACCHINE PER IL GHIACCIO SENZA NICHEL....31

SUGGERIMENTI PER LA PULIZIA....33

RISOLUZIONE DEI PROBLEMI NORMALI....34

CORRETTO SMALTIMENTO DI QUESTO PRODOTTO....37

SICUREZZA IMPORTANTE

Quando si utilizzano apparecchi elettrici, è necessario adottare le precauzioni di sicurezza di base seguite per ridurre il rischio di incendi, scosse elettriche e lesioni a persone o proprietà. Leggere tutte le istruzioni prima di utilizzare qualsiasi apparecchio.

Utilizzare questo apparecchio solo per lo scopo previsto, come descritto in questo manuale. manuale del proprietario. Questa macchina per il ghiaccio deve essere installata correttamente in conformità con le istruzioni di installazione prima dell'uso.

Questa unità deve essere posizionata in modo che la spina sia accessibile. Non far passare il cavo sopra la moquette o altri isolanti termici. Non coprire il cavo. Tenere il cavo lontano dalle zone trafficate e non immergere in acqua. Nessun altro elettrodomestico dovrebbe essere collegato alla stessa presa e assicurarsi che la spina sia completamente inserito nella presa.

Si sconsiglia l'uso di prolunghe in quanto potrebbero surriscaldarsi e causare rischio di incendio. Se è necessario utilizzare una prolunga, utilizzare una sezione di 1,5 mm2 dimensioni minime e potenza nominale non inferiore a 16A/250V\~ con spina.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o al suo agente di assistenza o a una persona con qualifica simile per evitare pericoli.

Scollegare la spina di alimentazione dalla presa di corrente quando non si utilizza l'apparecchio per un periodo prolungato. a lungo termine, dove il collegamento all'alimentazione avviene tramite spina di rete.

Togliere la spina di alimentazione o scollegare dalla rete elettrica prima di pulire o manutenzione dell'apparecchio. NOTA: se per qualsiasi motivo questo prodotto richiede servizio, consigliamo vivamente che un tecnico certificato esegua l'operazione servizio.

Non scollegare mai l'unità tirando il cavo di alimentazione. Afferrare sempre la spina con fermezza ed estrarla direttamente dalla presa.

Non utilizzare l'unità all'esterno. Tenere l'unità lontana dalla luce solare diretta e assicurarsi che

ci siano almeno 6 pollici di spazio tra la parte posteriore dell'unità e il muro e mantenere libera la parte anteriore. Mantenere l'apertura di ventilazione nell'apparecchio recinto o nella struttura incorporata, libero da ostruzioni.

Non ribaltare l'unità poiché ciò causerebbe rumori anomali e renderebbe l' dimensioni anomale del cubetto di ghiaccio. E seriamente, potrebbe causare perdite d'acqua da

l'unità.

Se l'unità viene portata dall'esterno durante la stagione invernale, lasciarla riposare per qualche ora per riscaldarlo a temperatura ambiente prima di collegarlo alla presa elettrica.

Per preparare i cubetti di ghiaccio non utilizzare altri liquidi oltre all'acqua.

Non pulire la macchina del ghiaccio con liquidi infiammabili. I fumi possono creare un pericolo di incendio o esplosione.

AVVERTENZA: Questo apparecchio deve essere collegato a terra. Utilizzare l'alimentazione corretta.

sorgente secondo la targhetta. • AVVERTENZA:

Mantenere le aperture di ventilazione, nell'involucro dell'apparecchio o in la struttura incorporata, libera da ostruzioni.

AVVERTENZA: Non danneggiare il circuito refrigerante.

AVVERTENZA: Questo apparecchio non è destinato all'uso da parte di persone (incluse bambini) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non siano stati sottoposti a supervisione o istruzioni relative all'uso del apparecchio da una persona responsabile della loro sicurezza.

AVVERTENZA: i bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

ATTENZIONE: Questo apparecchio deve essere collegato a terra. E utilizzare la tensione 220-240V/50Hz alimentazione elettrica con

messa a terra. • ATTENZIONE: non conservare sostanze esplosive come bombolette spray con un propellente infiammabile in questo apparecchio. •

PERICOLO – Rischio di incendio o esplosione. Refrigerante infiammabile utilizzato. Non Non utilizzare dispositivi meccanici per sbrinare la macchina del ghiaccio. Non forare Tubazioni refrigeranti.

PERICOLO – Rischio di incendio o esplosione. Refrigerante infiammabile utilizzato. Da Riparato solo da personale di assistenza qualificato. Non forare il refrigerante Tubazione.

- ATTENZIONE – Rischio di incendio o esplosione. Refrigerante infiammabile utilizzato.

Consultare il Manuale di riparazione/Guida del proprietario prima di tentare di installare o Manutenzione di questo prodotto. È necessario seguire tutte le precauzioni di sicurezza. • ATTENZIONE : rischio di incendio o esplosione. Smaltire la proprietà in Conformità con le normative federali o locali. Refrigerante infiammabile

Usato.

• ATTENZIONE - Rischio di incendio o esplosione dovuto alla foratura del refrigerante Tubazione; Seguire attentamente le istruzioni per la movimentazione. Refrigerante infiammabile Usato.
• La macchina per il ghiaccio deve essere installata in conformità con gli standard di sicurezza per i sistemi di refrigerazione, ASHRAE15. Il produttore di ghiaccio non deve essere installato nei corridoi o nei corridoi degli edifici pubblici. • Se

l'unità presenta problemi è necessario sottoporla a manutenzione, sostituirla con una simile componenti e che la manutenzione deve essere eseguita da un servizio autorizzato dalla fabbrica personale, in modo da ridurre al minimo il rischio di possibile accensione dovuta ad un utilizzo non corretto parti o servizio non corretto.

AVVERTENZA: Mantenere le aperture di ventilazione, nell'involucro dell'apparecchio o in la struttura incorporata, libera da ostruzioni.

AVVERTENZA: Questo apparecchio è destinato all'uso domestico e applicazioni simili come

Ad esempio, aree cucina per il personale in negozi, uffici e altri ambienti di lavoro; Ad esempio, case coloniche e da parte dei clienti di hotel, motel e altri tipi residenziali ambienti; Ad esempio ambienti tipo bed and breakfast;

Ad esempio, ristorazione e applicazioni simili non legate alla vendita al dettaglio.

IMPORTANTE:

I fili di questo cavo di alimentazione sono colorati in base a quanto segue

codice: Verde e giallo: Terra

Blu: Neutro

Marrone: Vivere

Poiché il colore dei fili nel cavo di alimentazione dell'apparecchio potrebbe non corrispondono alle marcature colorate che identificano il terminale della spina, procedere come segue:

Il filo colorato di verde e giallo deve essere collegato al

terminale nella spina che è contrassegnato con la lettera E, G o dal simbolo

o colorati di verde o verde-giallo.

Il filo colorato in blu deve essere collegato al terminale che è

contrassegnati con la lettera N.

Il filo di colore marrone deve essere collegato al terminale che

è contrassegnato con la lettera L.

SPECIFICHE

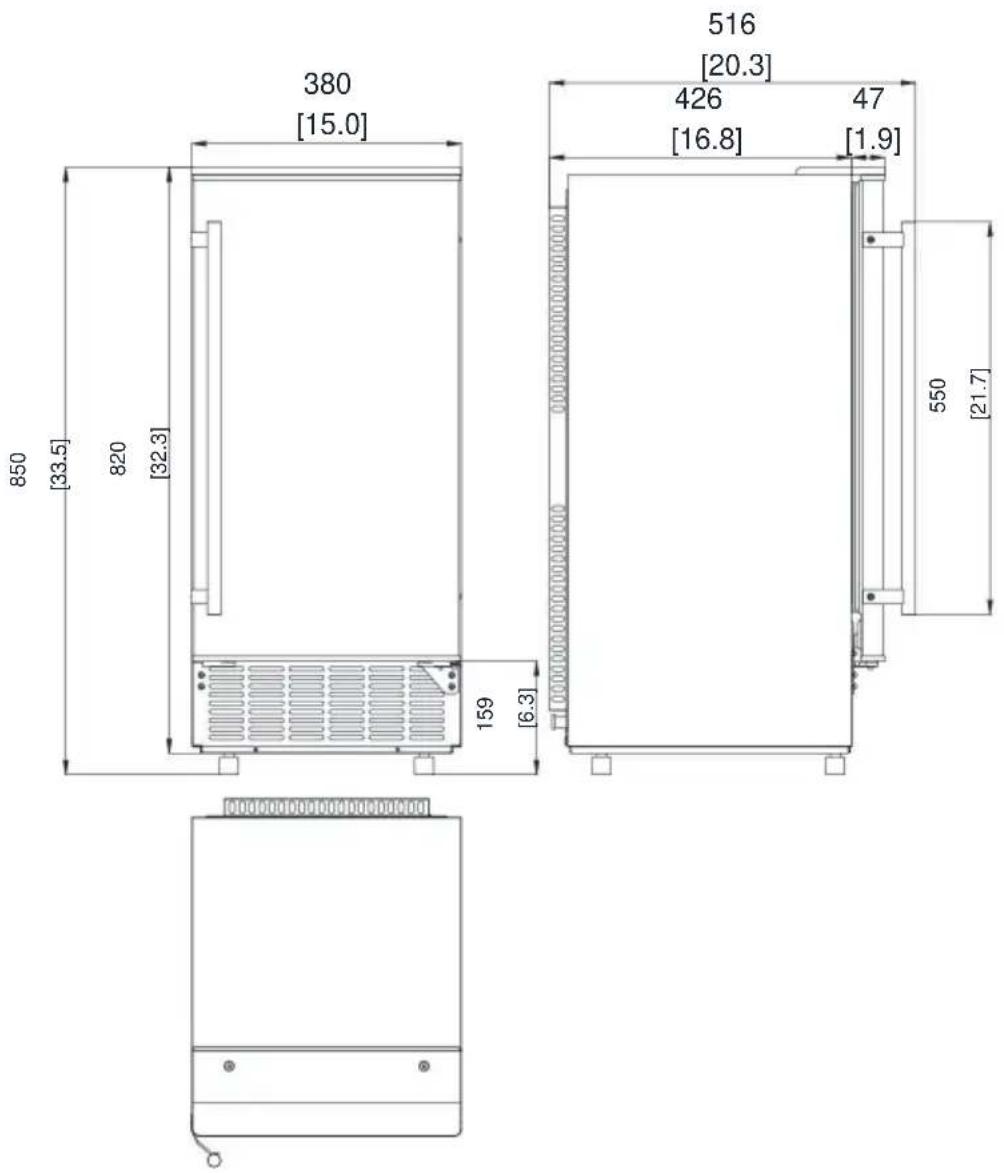

1) DIMENSIONI/CONNESSIONI

380 [15.0] 850 [33.5] 820 [32.3] 159 [6.3] 516 [20.3] 426 [16.8] 47 [1.9] 550 [21.7]

2) Valutazione

NOTA *: TESTATO A TEMPERATURA AMBIENTE DI 21ÿ E ACQUA A 10ÿ TEMPERATURA.

MODELLO	HBZB-36F
ALIMENTAZIONE ELETTRICAVOLTAGGIO	1 fase, 220-240 V/50 Hz
RICHIEDI CLASSE	SN/N/ST/T
ELETTRICOCLASSE DI PROTEZIONE
VALUTAZIONE DELLA PRODUZIONE DI GHIACCIO(Amplificatori)	1.5
VALUTAZIONE RACCOLTA GHIACCIO(Amplificatori)	1.9
CAPACITÀ DI PRODUZIONE DEL GHIACCIO(KG/24 ORE)	36*
CARICA REFRIGERANTE	R290 2,29 once / 65 g
PESO NETTO (libbre)	53
vescicante	C5H10
DIMENSIONI DELL'UNITÀ (L x P)XH) (pollici)	Dimensioni: 15x20,3x33,5
MASSIMA CONSERVAZIONE DEL GHIACCIOCAPACITÀ (libbre)	12
ACCESSORI	PALA, KIT DI INSTALLAZIONE, MANICO
CONNESSIONE	CAVO DI ALIMENTAZIONE---- 0,75 mm2FORNITURA IDRICA----diametro 6,35 mmTUBO DI SCARICO----ÿ16mm SYLPHONSOFFIETTO
CONDIZIONI DI ESECUZIONE	TEMPERATURA AMBIENTE 10-43ÿTEMPERATURA DI ALIMENTAZIONE DELL'ACQUA 5-35ÿPRESSIONE DI ALIMENTAZIONE IDRICA 0,04-0,6 MPa

INFORMAZIONI GENERALI

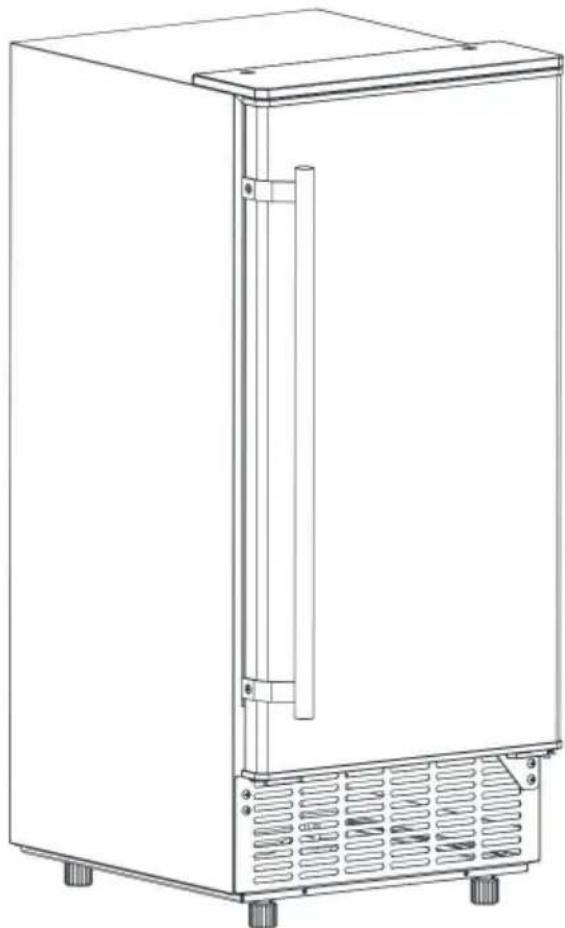

1) Costruzione dell'unità principale

1. Porta

2. Fabbricazione del ghiaccio e relativo gruppo serbatoio dell'acqua: include evaporatore per la fabbricazione del ghiaccio, serbatoio dell'acqua, pompa dell'acqua e alcune parti di rilevamento

3.Maniglia

4.Serbatoio del ghiaccio

5.Pannello operativo

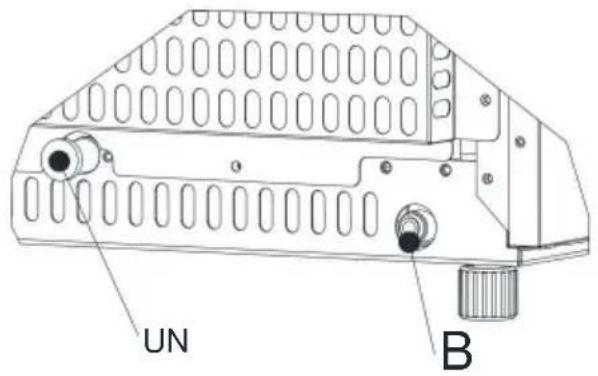

1. Uscita dell'aria: deve mantenere l'aria in circolazione senza problemi, l'aria calda verrà soffiata fuori quando unità in funzione.

2. Porta di scarico dell'acqua: normalmente tappata con il tappo. Quando è necessario scaricare l'acqua, togliete il tappo. E collegate il tubo di scarico grigio.

3. Porta di ingresso dell'acqua per l'alimentazione idrica: utilizzare per collegare il tubo di alimentazione idrica.

Accessorio: tubo di scarico dell'acqua lungo 2 metri, connettore rapido dell'acqua rubinetto dell'acqua €6,35mm di diametro e tubo di alimentazione dell'acqua di colore bianco (3 metri di lunghezza).

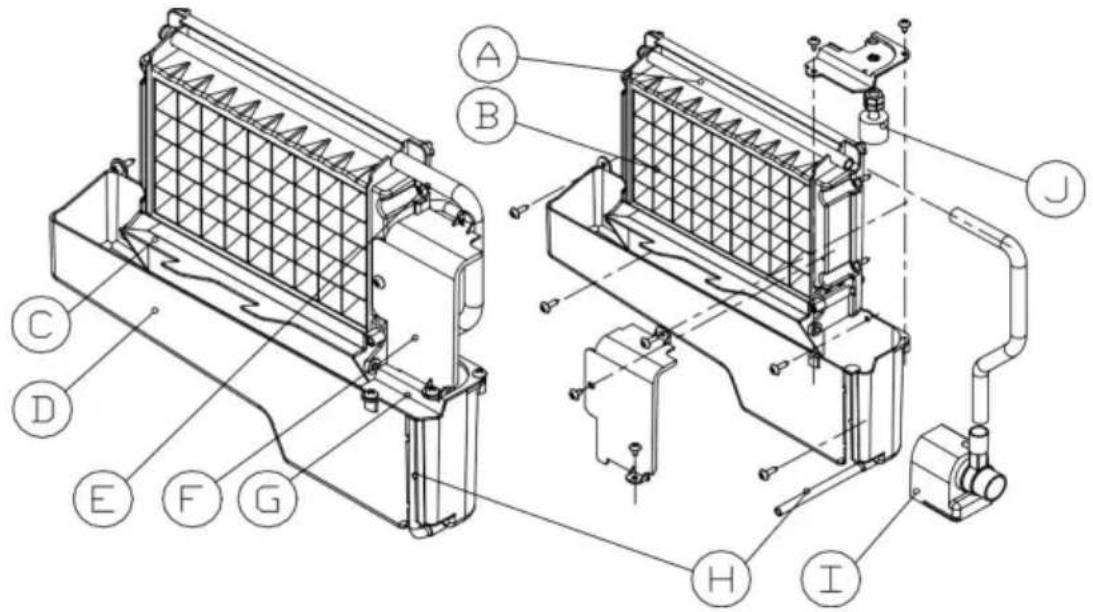

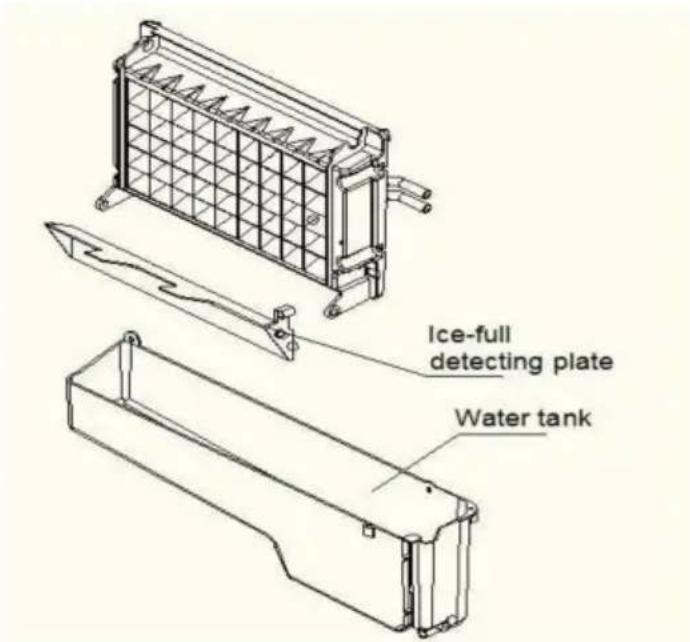

2) Fabbricazione del ghiaccio e parti del serbatoio dell'acqua

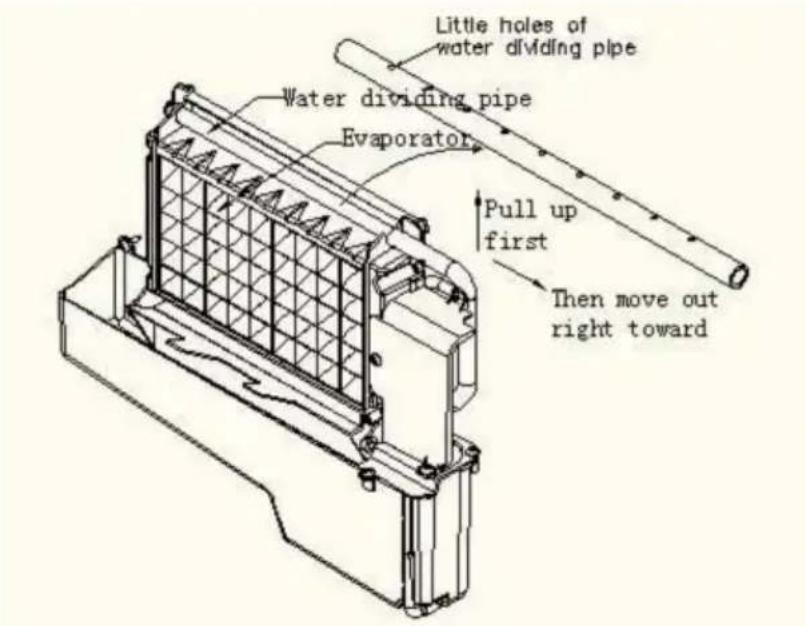

A. Tubo divisorio dell'acqua: con nove piccoli fori, l'acqua uscirà da questi piccoli fori. E se non esce acqua, può essere smontato e pulito.

B. Evaporatore (modulo di produzione del ghiaccio)

C. Scheda di rilevamento ghiaccio pieno: utilizzata per rilevare se il vano interno è pieno di ghiaccio o meno e per controllare se il processo di raccolta del ghiaccio è terminato o meno.

D.Serbatoio dell'acqua:

E. Tubo di alimentazione dell'acqua:

F. Pannello di copertura sul lato destro dell'evaporatore: G. Piastra di installazione dell'interruttore del livello dell'acqua: H. Tubo

di scarico dell'acqua del serbatoio dell'acqua: durante la produzione di ghiaccio, questo tubo deve essere fissato nella fessura della parete del serbatoio dell'acqua; durante lo scarico, questo tubo deve essere estratto.

I. Pompa dell'acqua:

J. Interruttore di rilevamento del livello dell'acqua

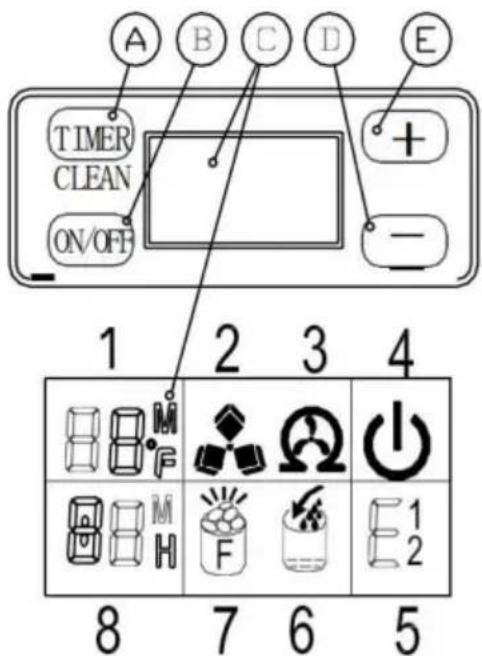

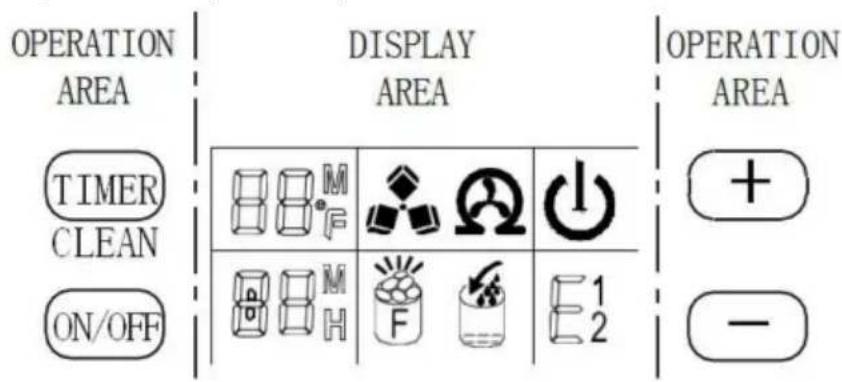

3) Pannello operativo A.

Pulsante "TIMER CLEAN": premere rapidamente questo pulsante una volta per accedere al programma di impostazione del timer; premere questo pulsante per più di 5 secondi per accedere al programma di pulizia.

B. Pulsante "ON/OFF":

Quando l'unità è spenta, premere questo pulsante per accendere l'unità; e durante la

Programma di autopulizia o stato normale di produzione del ghiaccio, premere questo pulsante per spegnere immediatamente l'unità; e anche se l'unità è impostata con il timer, premere questo pulsante per annullare l'impostazione del timer. Quando l'unità sta producendo cubetti di ghiaccio, premere questo pulsante per più di 5 secondi, l'unità passerà alla raccolta del ghiaccio procedere con la forza.

A B C D E TIMER CLEAN ON/OFF + - 1 2 3 4 8 7 6 5

C.Finestra di visualizzazione LCD

1. Visualizzazione della temperatura ambiente e conto alla rovescia del tempo di produzione del ghiaccio display. Visualizza il conto alla rovescia del tempo di produzione del ghiaccio con M come unità di visualizzazione e visualizza la temperatura ambiente con F come unità di misura.

2. Visualizzazione del simbolo di produzione di ghiaccio e sghiacciamento, la macchina sta producendo ghiaccio quando il simbolo ruota e la macchina si sta sbrinando quando il simbolo lampeggia.

3. Visualizzazione automatica del simbolo di autopulizia

4. Visualizzazione del simbolo di accensione/spegnimento

5. Visualizzazione del codice di errore: E1 significa che il sensore della temperatura ambientale è danneggiato. E2 significa anomalia nella produzione di ghiaccio o perdita di refrigerante.

6. Visualizzazione del flusso d'acqua e della mancanza d'acqua, la freccia lampeggiante indica che la macchina è in acqua, l'intero simbolo è luminoso per indicare che la macchina è a corto di acqua.

7. Allarme ghiaccio pieno, la macchina produrrà di nuovo ghiaccio quando si estrae il ghiaccio ghiaccio.

8. Impostazione del display: visualizza la macchina dell'interruttore di temporizzazione con H come unità di visualizzazione;

Visualizza l'impostazione del tempo di produzione del ghiaccio con M come unità di visualizzazione.

D&EÿPulsante “+”/“-”: utilizzare per regolare il periodo di durata del processo di produzione del ghiaccio lunghezza, l'impostazione predefinita è zero, 1 minuto in aggiunta o in diminuzione per ogni premendo il pulsante “+” o “-”.

Anche per regolare il tempo di ritardo del timer, l'impostazione predefinita è zero, 1 ora aggiungendo o diminuendo ad ogni pressione del pulsante "+" o "-".

NO.	Nome della parte	Specifiche	Quantità
1	Guarnizione della porta	PVC	1
2	Porta	SUS e schiume	1
3	Copertura laterale del serbatoio dell'acqua	ABS Bianco	1
4	Interruttore a galleggiante	Parte elettrica DC5V	1
5	Copertura del serbatoio dell'acqua	ABS Bianco	1
6	Maniglia	LORO	1
7	Pompa	Parte elettrica AC230V	1
8	Serbatoio dell'acqua	ABS Bianco	1
9	Tubo di scarico per serbatoio dell'acqua	Tubo in silicone, FDA	1
10	Solenoide di ingresso dell'acqua	Parte elettrica DC12V	1
11	Filtro essiccatore	Rame e asciugatrice	1
12	Elettrovalvola per ghiaccio pubblicazione	Parte elettrica AC230V	1
13	Pezzo fisso sinistro	POM	1
14	Pezzo fisso giusto	POM	1
15	Condensatore	Rame e alluminio	1
16	Compressore e accessori	Parte elettrica AC230V	1
17	Piastra di fissaggio della ventola	Lamiera zincata =0,8	1
18	Piastra di copertura per fissaggio ventola	Lamiera di zinco =0,6	1
19	Spina + Cavo di alimentazione	Parte elettrica	1
20	Boccola di scarico della trazione	PP nero	1
21	Fan	Parte elettrica DC12V 120mm	2
22	Fan	Parte elettrica DC12V90mm	1
23	Pannello di uscita dell'aria	SUS430 =0,8	1
24	Cerniera inferiore sinistra	SPCC =2,5mm Cromoplaccato	1
25	Cerniera inferiore destra	SPCC =2,5mm Cromoplaccato	1
26	Piede regolato	M8*30mm	4
27	Piastra inferiore	Lamiera zincata =1.2	1
28	Tubo di scarico sul rivestimento	Tubo in silicone, FDA	1
29	Porta di scarico dell'acqua	ABS grigio, FDA	1
30	Tappo di scarico dell'acqua	Gomma nera	1
31	Carta del pannello operativo	PET, spessore 0,25 mm	1
32	Riparazione PCB pannello operativoasse	ABS Nero	1
33	Pannello operativo PCB	Parte elettrica DC5V	1
34	Pannello operativo PCB box	ABS Nero	1
35	Scatola PCB principale	ABS 5V Nero	1
36	PCB principale	Parte elettrica AC230V	1
37	Copertura PCB principale	ABS 5V Nero	1
38	Armadio schiumogeno	Lamiera + schiume	1
39	Paletta per ghiaccio	ABS Bianco	1
40	Cestello per il ghiaccio	Bianco PP	1
41	Piastra di copertura posteriore	Lamiera di zinco =0,6	1
42	Colonna di supporto posteriore	PP nero	4
43	Cerniera superiore	SPCC = 2,5 mmZincato	1
44	Copertura superiore	ABS Nero	1
45	Copertura foro vite	ABS Nero	1
46	Piastra fissa	SPCC = 2,5 mmZincato	1
47	Forma del tubo di uscita dell'acqua pompa	Tubo in silicone, FDA	1
48	Interruttore magnetico	Parte elettrica DC5V	1
49	Telaio dell'evaporatore	ABS Bianco	1
50	Tubo divisorio dell'acqua, otto buchi	ABS Bianco	1
51	Tappo della divisione dell'acqua tubo	Silicone, FDA	1
52	Evaporatore	Rame nichelato	1
53	Piastra di rilevamento del ghiaccio pieno	ABS Bianco	1
54	Luce LED	Parte elettrica DC5V bianco leggero	1

PROCEDURE OPERATIVE E MANUTENZIONE

DISIMBALLAGGIO DELLA MACCHINA PER IL GHIACCIO

1. Rimuovere l'imballaggio esterno e interno. Controllare che tutti gli accessori sono all'interno o non includono il manuale di istruzioni, paletta per ghiaccio, acqua bianca tubo di ingresso, tubo di scarico dell'acqua, connettore rapido (collegamento di un Connettore da 1/4 di pollice con uno da 1/2 pollice), ecc. Se mancano delle parti, contattare il nostro servizio clienti.

2. Rimuovere i nastri adesivi per fissare la porta e il mobile interno, la paletta per il ghiaccio, ecc.

Pulire approssimativamente la parte interna del mobile e la paletta per il ghiaccio con un panno umido.

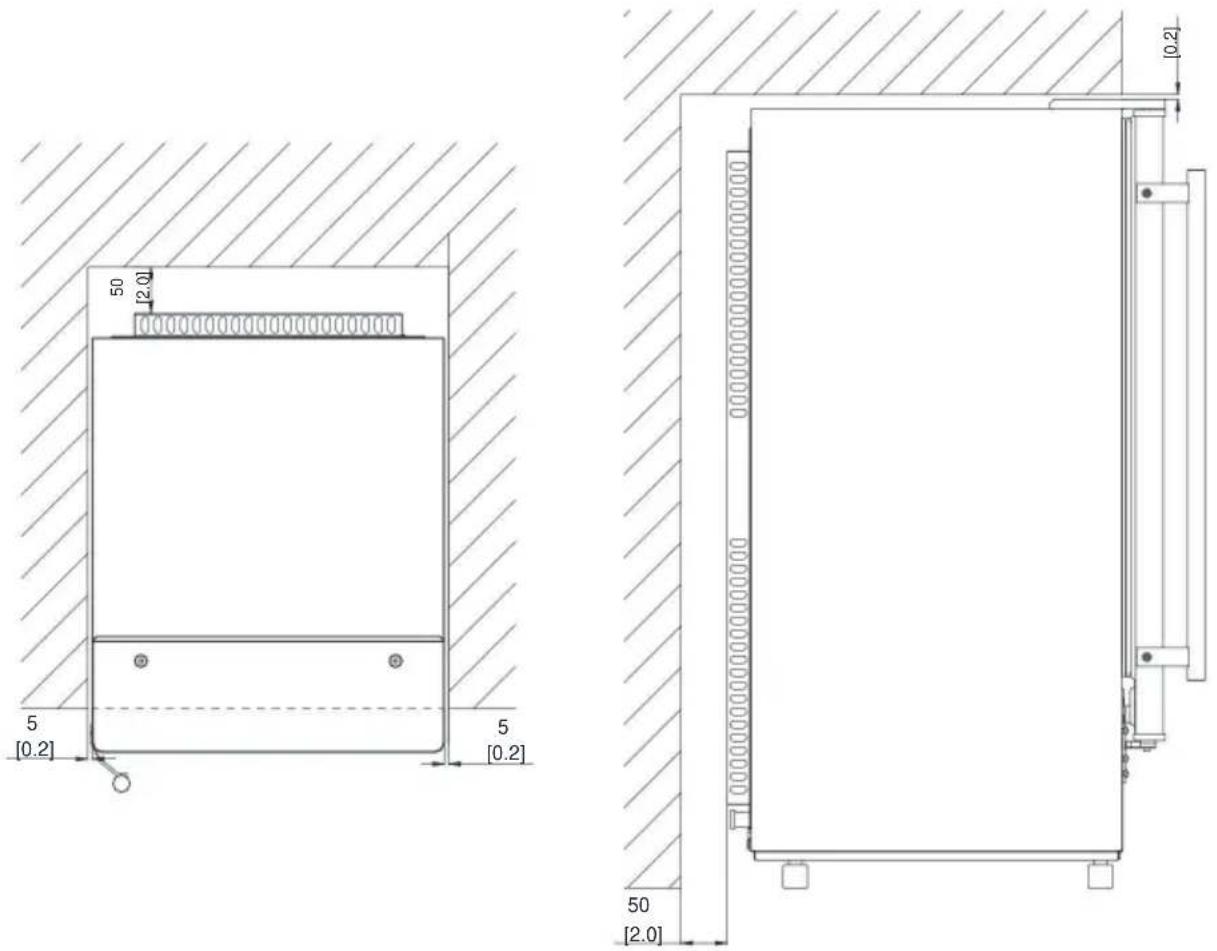

1. Posizionare la macchina per il ghiaccio su un pavimento piano e livellato, al riparo dalla luce solare diretta e da altri

fonti di calore (ad esempio: stufa, forno, radiatore). Assicurarsi che ci sia almeno almeno 50 cm di spazio tra l'uscita dell'aria e gli ostacoli e almeno 5 cm tra il muro.

1. Attendere 4 ore affinché il fluido refrigerante si depositi prima di tappare il ghiaccio produttore nel caso in cui l'unità possa cadere capovolta durante la spedizione o trasporto.
2. L'apparecchio deve essere posizionato in modo che la spina sia accessibile.

ATTENZIONE: collegarsi solo alla fornitura di acqua potabile. Utilizzare solo acqua potabile. acqua.

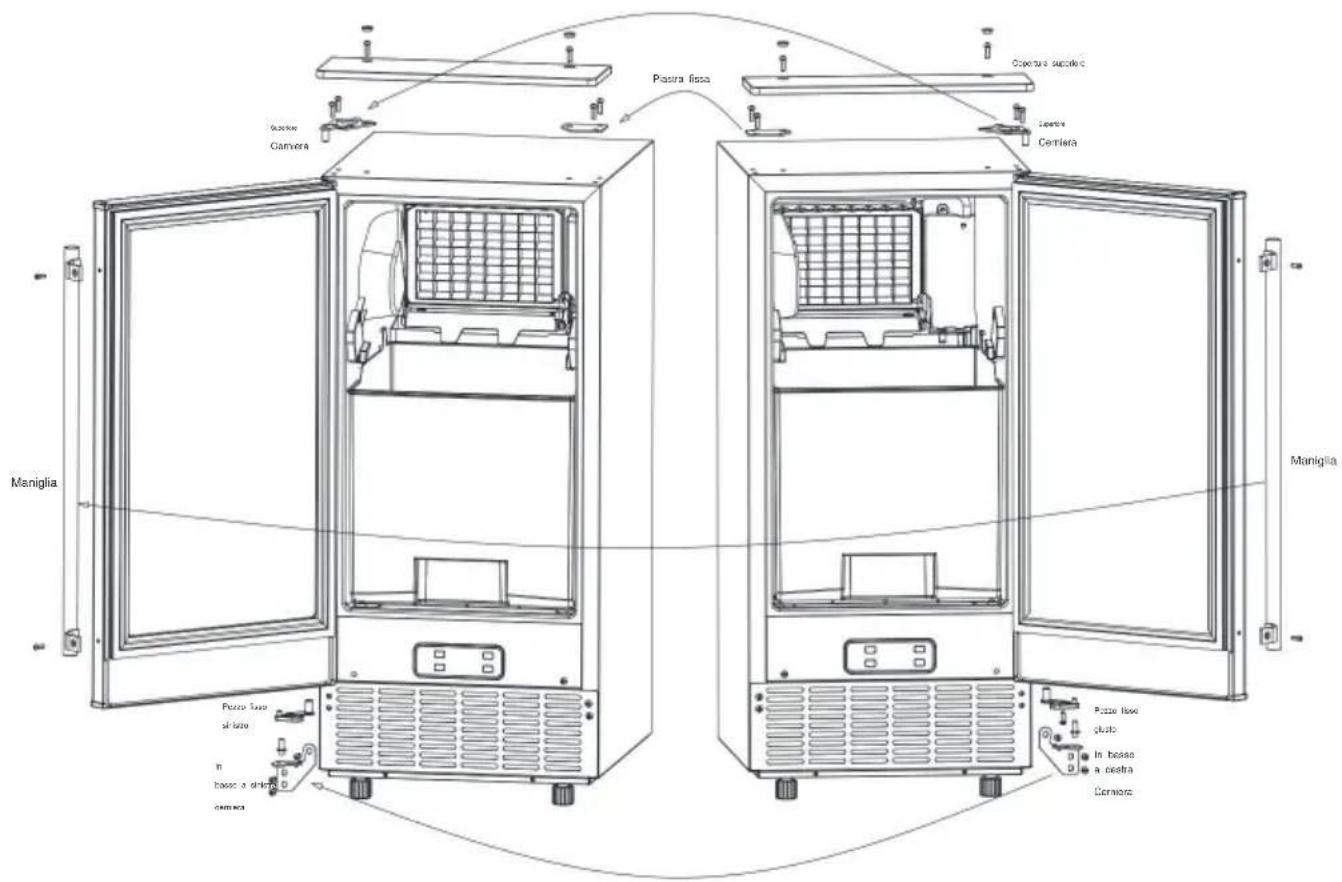

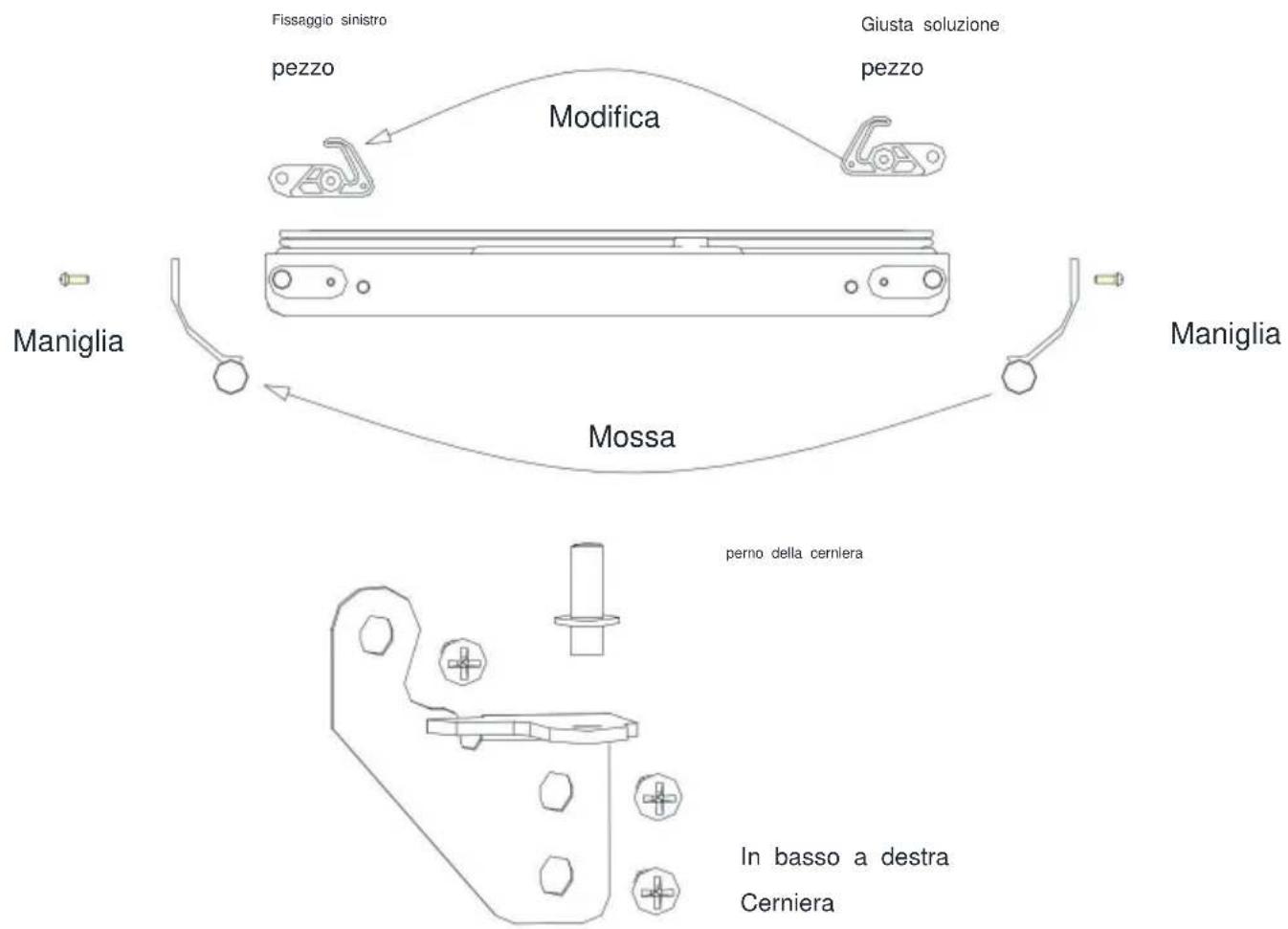

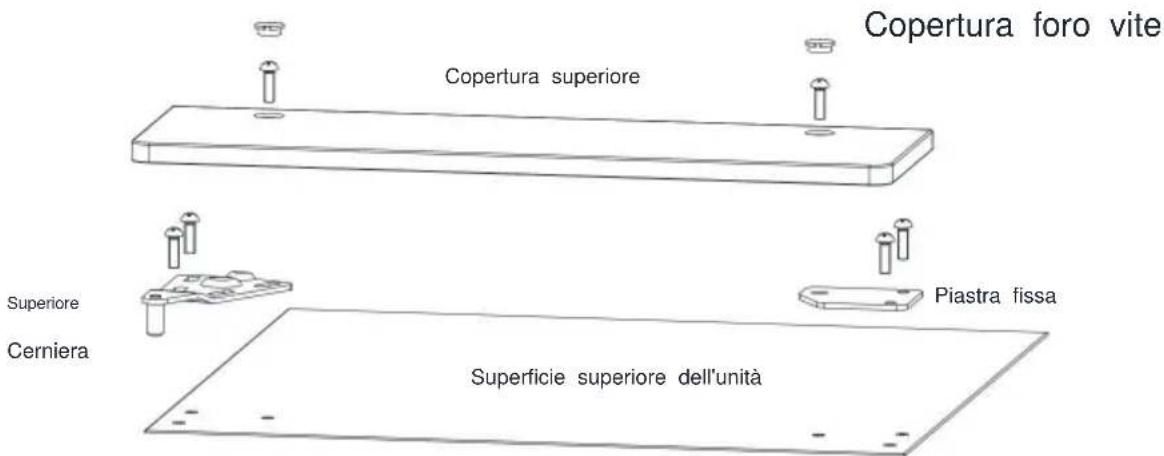

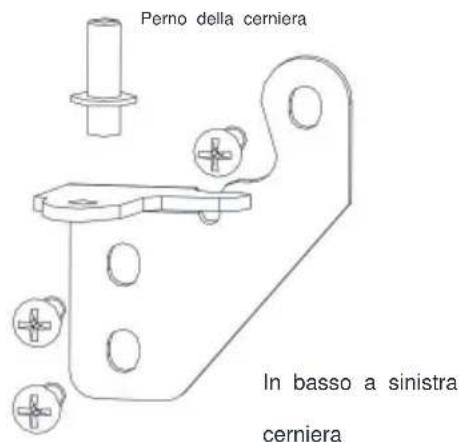

INVERSIONE DELLA PORTA (opzionale)

Se si desidera che la porta della macchina del ghiaccio si apra dal lato opposto, è possibile invertire il movimento della porta.

1. Assicurarsi che l'unità sia scollegata prima di avviare l'inversione della porta.
2. Rimuovere il coperchio del foro delle 2 viti sul coperchio superiore, svitare le due viti

che consiste nel fissare il coperchio superiore.

1. Rimuovere le 2 viti dalla cerniera superiore e le 2 viti dalla piastra di fissaggio.
2. Sollevare la porta e toglierla.
3. Posizionare la porta del congelatore su una superficie antigraffio, con la parte esterna rivolta verso l'alto.
4. Allentare le 2 viti sulla maniglia e fissarla sul lato opposto della porta.

Rimuovere la vite sul pezzo fisso destro, fissare il pezzo fisso sinistro (da borsa per accessori) alla porta.

1. Rimuovere la cerniera inferiore destra rimuovendo le 3 viti, quindi fissare le 3 avvitare senza cerniera.
2. Rimuovere il perno della cerniera sulla cerniera inferiore destra e reinstallarlo su quella sinistra cerniera inferiore.
3. Rimuovere le 3 viti dal lato sinistro e fissare la cerniera inferiore sinistra l'unità.
4. Posizionare la porta sulla cerniera inferiore sinistra. Con la guarnizione magnetica tenendo ferma la porta, assicurarsi che la porta sia allineata con l'unità e

fissare la cerniera superiore sinistra con 2 viti.

1. Aprire e chiudere entrambe le porte più volte per confermare che la porta sia posizionata correttamente e la guarnizione è ben sigillata. In caso contrario, regolare nuovamente la porta.
2. Fissare la piastra di fissaggio sul lato destro. Fissare il coperchio superiore con 2 viti, coprire il foro della vite con il coperchio del foro della vite.
3. Attendere almeno 30 minuti prima di collegare il frigorifero alla presa elettrica per consentire a refrigerante per depositarsi. Quindi collegare l'unità.

Perno della cerniera In basso a sinistra cerniera

Copertura foro vite Copertura superiore Superiore Cerniera Piastra fissa Superficie superiore dell'unità

REQUISITI DI POSIZIONE DELL'INSTALLAZIONE

a) Questa unità non è per uso esterno. Mantenere la temperatura ambiente adeguata e temperatura dell'acqua in ingresso secondo la tabella delle specifiche sopra. Altrimenti influirà sulle prestazioni di produzione del ghiaccio.
b) Questa unità non deve essere posizionata vicino a fonti di calore.

c) L'unità deve essere posizionata su una base solida e livellata a una temperatura ambiente normale. altezza superiore.
d) Deve esserci almeno uno spazio libero di 2 pollici sul lato posteriore per il collegamento e uno spazio libero di 10 pollici nella parte anteriore per aprire la porta e mantenere una buona ventilazione circolazione.
e) Non appoggiare nulla sulla parte superiore della macchina del ghiaccio.

Distanza di installazione vista dall'alto (mm)

Vista laterale (mm)

Per garantire una ventilazione adeguata per la macchina del ghiaccio, la parte anteriore dell'unità deve essere

completamente libero (almeno uno spazio libero di 16 pollici). Lasciare circa 0,2

pollici di spazio libero nella parte posteriore e 0,2 pollici nella parte superiore per una corretta circolazione dell'aria.

L'installazione dovrebbe consentire di tirare in avanti la macchina del ghiaccio per

manutenzione se necessario.

Quando si installa la macchina per il ghiaccio sotto un bancone, seguire le istruzioni consigliate

dimensioni di spaziatura mostrate sopra. Posizionare le forniture elettriche e idriche e

dispositivi di scarico nelle posizioni consigliate come mostrato.

Scegli un'area ben ventilata con temperature superiori a 50 °F e inferiori

90 °F. Questa unità DEVE essere installata in un'area protetta dagli elementi, come vento, pioggia, spruzzi

d'acqua o gocciolamenti. La macchina per il ghiaccio richiede un

fornitura continua di acqua con pressione da 1 a 8 bar come richiesto sopra

tabella delle specifiche. La temperatura dell'acqua immessa nel fabbricatore di ghiaccio

Per un corretto funzionamento, la temperatura dovrebbe essere compresa tra 5 °C e 25 °C.

REQUISITI ELETTRICI E COLLEGAMENTI

ATTENZIONE: QUESTA UNITÀ DEVE ESSERE COLLEGATA A TERRA.

Rischio di scossa elettrica

Collegare a una presa a muro dotata di messa a terra.

Non rimuovere mai il perno di messa a terra.

Utilizzare un alimentatore o una presa separati. Non utilizzare mai un adattatore.

Non utilizzare mai una prolunga.

La mancata osservanza di queste istruzioni può provocare morte, incendio o scosse elettriche. shock.

Prima di spostare la macchina per il ghiaccio nella sua posizione definitiva, è importante assicuratevi di avere il corretto collegamento elettrico.

Si consiglia di installare un circuito separato, che serva solo la macchina per il ghiaccio.

fornito. Utilizzare prese che non possono essere spente tramite un interruttore o un tirante

catena. Se il cavo di alimentazione o la spina devono essere sostituiti, questa operazione deve essere eseguita da un tecnico qualificato addetto all'assistenza.

Questo apparecchio richiede una presa elettrica standard da 220-240 Volt, 50 Hz con una buona messa a terra significa.

Metodo di messa a terra consigliato

Per la vostra sicurezza personale, questo apparecchio deve essere correttamente collegato a terra.

l'apparecchio è dotato di un cavo di alimentazione dotato di spina di messa a terra.

Per ridurre al minimo il rischio di scosse elettriche, il cavo deve essere collegato a un accoppiamento presa a muro con messa a terra, messa a terra in conformità alla norma nazionale

Codice elettrico e codici e ordinanze locali. Se una presa a muro di accoppiamento non è disponibile, è responsabilità personale del cliente averne uno presa a muro correttamente messa a terra installata da un elettricista qualificato.

PULIZIA DELLA MACCHINA PER IL GHIACCIO PRIMA DEL PRIMO UTILIZZO

Prima di utilizzare la macchina per il ghiaccio, si consiglia vivamente di pulirla completamente.

1. Aprire lo sportello per il ghiaccio.
2. Pulire con detergente diluito, acqua calda e un panno morbido.
3. Pulire ripetutamente l'acqua a contatto con le parti interne, è possibile estrarre l'acqua tubo di scarico del serbatoio dell'acqua che indica "H" nell'illustrazione sopra per drenare il acqua pulita nel serbatoio dell'acqua, quindi accanto all'armadio interno pulito per la conservazione del ghiaccio, finché tutte le parti interne non sono pulite, quindi scolare tutta l'acqua pulita da la porta di scarico dell'acqua situata sul retro dell'unità indica "7" nell'illustrazione sopra.
   E bisogna reinstallare il tubo di scarico dell'acqua del serbatoio dell'acqua e il tappo della porta di scarico dell'acqua dell'unità, altrimenti l'unità non produrrà ghiaccio normalmente. E suggerisco che dovresti scartare il cubetto di ghiaccio prodotto dal primo ciclo di produzione del ghiaccio dopo la pulizia.
4. L'esterno della macchina per il ghiaccio deve essere pulito regolarmente con un detergente delicato. soluzione detergente e acqua calda.
5. Asciugare l'interno e l'esterno con un panno morbido e pulito.

COLLEGAMENTO IDRICO PER LA VOSTRA MACCHINA PER IL GHIACCIO

Importante: assicurarsi di utilizzare i nuovi set di tubi flessibili forniti con l'apparecchio per il collegamento alla rete idrica e che i vecchi tubi flessibili non devono essere riutilizzati.

1. Collegare il tubo di alimentazione dell'acqua all'unità

Fase 1: rimuovere prima il nastro sulla porta di ingresso dell'acqua per l'approvvigionamento idrico (indicato nella seguente illustrazione "B") situato sul retro dell'unità, quindi utilizzare il dito dell'altra mano per premere il cerchio esterno

Fase 2: Inserire un'estremità del tubo flessibile dell'acqua bianca nella porta di ingresso dell'acqua, spingere completamente verso l'interno e reinstallare il tagliacapelli, quindi il tubo flessibile dell'acqua la connessione è completata.

FASE 1: rimuovere il nastro

PASSO 2:In

UN B

Porta di ingresso dell'acqua sul unità indietro

Rimuovere prima la clip

FASE 1: rimuovere il nastro

Porta di ingresso dell'acqua sul unità indietro

Rimuovere prima la clip

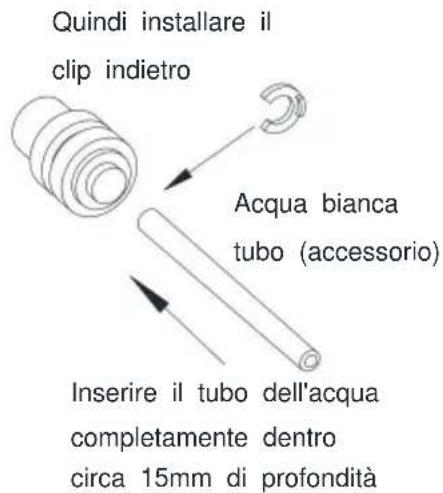

FASE 2: Inserire il tubo dell'acqua

Quindi installare il clip indietro Acqua bianca tubo (accessorio) Inserire il tubo dell'acqua completamente dentro circa 15mm di profondità

Nota *: Quando si installa il tubo di ingresso dell'acqua, si consiglia vivamente di utilizzare la fonte d'acqua che è filtrata, poiché ne trae beneficio il gusto e pulizia della macchina e prolunga la durata di vita dell'attrezzatura.

2. Collegamento del tubo di scarico dell'acqua

Estrarre il tappo di scarico dell'acqua di colore nero (indicato •A in sopra l'illustrazione), quindi collegare il tubo di scarico bianco incluso accessorio, collegare nuovamente l'altra estremità di questo scarico all'acqua principale conduttura di drenaggio.

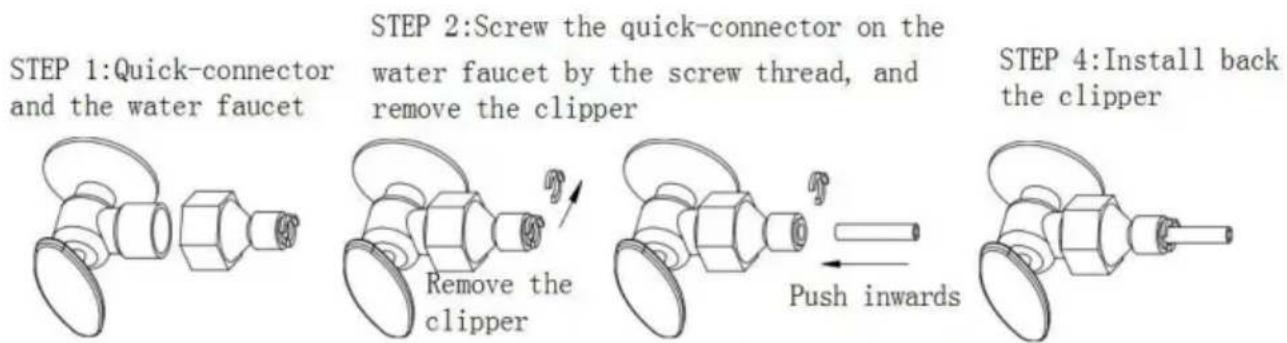

3. Collegare il tubo dell'acqua al rubinetto dell'acqua della rete idrica

sistema di fornitura

Per prima cosa, installare il connettore rapido dell'acqua in dotazione al rubinetto dell'acqua filettatura; In secondo luogo, rimuovere il tagliacapelli dal connettore rapido dell'acqua, inserire l'altra estremità del tubo dell'acqua in questa porta di collegamento rapido

completamente, quindi reinstallare il clipper, anche questo passaggio è completato. Nota: il rubinetto dell'acqua deve essere fornito dal cliente stesso.

Importante: la pressione dell'acqua del sistema di alimentazione idrica principale deve essere almeno pari a 0,04-0,6 MPa.

Diagramma dei pulsanti operativi e dell'area di visualizzazione

OPERATION AREA DISPLAY AREA OPERATION AREA TIMER CLEAN ON/OFF M F M H F E1 2 + - -

FUNZIONAMENTO DEL PROCESSO DI PRODUZIONE DEL GHIACCIO

1. Avvio: Collegare la spina di alimentazione e il simbolo lampeggerà nella finestra del display. Premere il pulsante ON/OFF sul pannello di controllo. La macchina inizierà a produrre ghiaccio quando il tubo esterno aggiunge acqua per raggiungere il livello standard sul serbatoio dell'acqua tramite la valvola elettromagnetica dell'acqua. Successivamen

IL il simbolo rimarrà costantemente luminoso nella finestra di visualizzazione e

il simbolo ruoterà. La temperatura ambiente verrà visualizzata in alto a sinistra della finestra del display. "80°F" significa che la temperatura ambiente è di 80°F.

Dopo alcuni minuti, i numeri lampeggianti verranno visualizzati nel

area di visualizzazione della temperatura ambiente e il numero lampeggiante "10M" significa l'unità impiega ancora 10 minuti per completare il ciclo di produzione del ghiaccio.

1. Quando il ciclo di produzione del ghiaccio termina, l'unità entra nel processo di sghiacciamento e

il simbolo

lampeggia. Successivamente, il tubo esterno aggiunge acqua all'acqua

serbatoio attraverso la valvola elettromagnetica e la freccia sul simbolo sarà

lampeggiare finché l'acqua non raggiunge il livello standard. Infine, il simbolo

si spegne e l'unità entra nel ciclo di produzione del ghiaccio successivo. Quando il

l'acqua non riesce a raggiungere il livello standard, il simbolo è sempre luminoso e

l'unità smette di funzionare. Riavviare l'unità se c'è carenza di acqua;

altrimenti si avvierà automaticamente dopo 15 minuti.

Nota: ogni ciclo di produzione del ghiaccio dura tra 11 e 20 minuti. Il ghiaccio

il tempo di preparazione varia in base alle variazioni della temperatura ambiente e

la temperatura dell'acqua, soprattutto nel primo ciclo di produzione del ghiaccio. Il ghiaccio

il ciclo di produzione sarà più lungo a causa dell'elevata temperatura dell'acqua nel

serbatoio d'acqua, ma non supererà i 30 minuti.

1. Regolare lo spessore del ghiaccio: premere il pulsante “+” e “-” sul pannello di controllo

per regolare lo spessore del ghiaccio. Il numero in basso a sinistra del display

La finestra è l'impostazione del tempo di produzione del ghiaccio e l'impostazione predefinita è "0".

Per produrre ghiaccio più spesso, aggiungere un minuto di tempo di produzione del ghiaccio premendo una volta il

pulsante "+"; al contrario, per produrre ghiaccio più sottile, ridurre di un minuto il tempo di produzione del ghiaccio

facendo il tempo premendo "-" una volta. Riavviare la macchina e tornerà a

l'impostazione predefinita è "0".

Nota: l'ora attualmente impostata cambia solo il ghiaccio successivo e quello successivo.

fare cicli.

4.Quando il

il simbolo si accende, la macchina smette di funzionare e

ricominciare a funzionare dopo aver tolto il ghiaccio.

1. Spegnere l'unità: durante il processo di produzione del ghiaccio, premere il tasto "ON/OFF"

pulsante sul pannello di controllo per spegnere l'unità e l'unità entra in

modalità standby. Se si preme "ON/OFF" per più di 5 secondi durante la

processo di fabbricazione, quindi l'unità entra direttamente nel processo di sghiacciamento. Questo

funzione può aiutare a rimuovere il ghiaccio dalla piastra del ghiaccio. Premere "ON/OFF" per spegnere

giù la macchina.

1. Impostazione del tempo: intervallo di impostazione: 1-24 ore

Spegnimento temporizzato: quando l'unità è in funzione, è possibile impostare lo spegnimento temporizzato.

Ora di accensione: quando l'unità è in standby, è possibile impostarla con ON-TIMER.

Come impostare la tempistica

Premere il pulsante TIMER, il tempo di temporizzazione predefinito è "1H" nella finestra di visualizzazione,

quindi premere il pulsante "+" per regolare il tempo di temporizzazione desiderato, ogni volta che

premere il pulsante "+" , il tempo aggiunge 1 ora. Premere il pulsante "-" può ridurre il tempo

tempo di temporizzazione. Durante il processo di regolazione del tempo. La "H" nella parte inferiore

l'angolo del numero lampeggerà, poi dopo 5 secondi lampeggerà senza

premendo, la lettera "H" passerà da lampeggiante a sempre visualizzata, a indicare che il

programma del timer è stato completato.

In modalità standby, il display visualizza 5H, significa che l'unità si avvierà automaticamente

dopo 5 ore; Nella condizione di produzione del ghiaccio il display visualizza 5H, significa che la macchina

spegnimento automatico dopo 5 ore, la "H" sullo schermo del display

indica che la macchina ha attualmente la funzione di temporizzazione e il numero in

anteriore sarà sempre più piccolo. Finché non diventa zero, la temporizzazione termina e la macchina

entra nella modalità di cui hai bisogno.

Come annullare la temporizzazione

Quando l'unità ha una temporizzazione (la finestra del display visualizzerà XX H), premere il

pulsante "TIMER", la temporizzazione viene annullata dopo il numero sullo schermo

e "H" sono spenti.

Quando l'unità ha una temporizzazione, l'area di visualizzazione nell'angolo inferiore sinistro sarà

visualizzare il tempo di temporizzazione e il tempo di impostazione della produzione del ghiaccio e il display

il contenuto verrà cambiato ogni 5S.

1. Programma di autopulizia automatico. Il tempo di pulizia predefinito è 20

minuti.

Avviare il programma di autopulizia: Dopo aver collegato tutti i tubi dell'acqua, tappare

sulla spina di alimentazione principale, quindi premere il pulsante "TIMER CLEAN" su

pannello di controllo per più di 5 secondi, per entrare nel programma di autopulizia,

il simbolo

ruotare sugli schermi di visualizzazione. Area di conto alla rovescia del tempo

display 20M. E la luce "CLEAN" sarà sempre accesa durante questo periodo, la finestra delle cifre indicherà il tempo rimanente, la pompa dell'acqua funziona

per 8 minuti e si ferma per 3 minuti, ricicla sempre. La durata totale è di 20 minuti pe un programma di autopulizia. Inoltre, quando la pompa dell'acqua si ferma, l'acqua verrà fornita automaticamente al serbatoio dell'acqua.

Annullare il programma di autopulizia: ci vogliono circa 20 minuti per completare un programma di autopulizia. Quando il programma è terminato, il sistema sarà automaticamente in stato di spegnimento. Inoltre, puoi premere il pulsante "ON/OFF" sul pannello di controllo per annullare il programma di autopulizia forzatamente.

1. Come convertire Fahrenheit (°F) in Celsius (°c)?

Premere il pulsante "+" o "-" per più di 5 secondi, la commutazione avverrà automaticamente.

SCHEMA ELETTRICO

Suoni normali

La tua nuova macchina per il ghiaccio potrebbe emettere suoni che non ti sono familiari. La maggior parte i nuovi suoni sono normali. Superfici dure come pavimento, pareti e armadi può far sembrare i suoni più forti di quanto non siano in realtà. Il seguente descrive i tipi di suoni che potrebbero risultarti nuovi e cosa potrebbe esserlo realizzandoli.

Sentirai un sibilo quando la valvola dell'acqua si apre per riempire il serbatoio dell'acqua per ogni ciclo.

• Rumori di tintinnio possono provenire dal flusso del refrigerante o dalla linea dell'acqua.
  Anche gli oggetti conservati sopra la macchina del ghiaccio possono produrre rumori. • Il compressore ad alta efficienza può produrre un suono pulsante o acuto suono.
• L'acqua che scorre dal serbatoio dell'acqua alla piastra dell'evaporatore può causare rumore di schizzi.

L'acqua che scorre dall'evaporatore al serbatoio dell'acqua può creare un suono di schizzi. • Al

termine di ogni ciclo, potresti sentire un gorgoglio dovuto al refrigerante che scorre nella tua macchina per il

ghiaccio. • Potresti sentire l'aria che viene spinta sul condensatore dalla ventola del condensatore. Durante il ciclo di raccolta, potresti sentire il rumore dei cubetti di ghiaccio che cadono il contenitore del ghiaccio. •

Quando si avvia per la prima volta la macchina del ghiaccio, si potrebbe sentire l'acqua che scorre continuamente. La macchina del ghiaccio è programmata per eseguire un ciclo di risciacquo prima di inizia a produrre ghiaccio.

Preparazione della macchina per il ghiaccio per una lunga conservazione

Se la macchina per il ghiaccio non verrà utilizzata per un lungo periodo o deve essere spostata in un altro posto sarà necessario drenare tutta l'acqua presente nel sistema.

1. Lasciare che tutti i cubetti di ghiaccio siano stati espulsi dall'evaporatore del ghiaccio creatore.
2. Spegnere l'unità e scollegare il cavo di alimentazione.

3. Chiudere l'erogazione idrica principale.

4. Scollegare il tubo di alimentazione dell'acqua dalla valvola di ingresso dell'acqua.

5. Estrarre il tubo di scarico dell'acqua dal serbatoio dell'acqua indicando "H" sopra illustrazione per drenare l'acqua nel serbatoio dell'acqua. Quando tutta l'acqua
   è stato svuotato, reinstallare il tubo di scarico dell'acqua cisterna.

6. Quindi scaricare tutta l'acqua dalla porta di scarico dell'acqua situata sull'unità indietro indicando "7" nell'illustrazione sopra.

7. Scollegare il tubo di scarico dell'acqua dalla conduttura di scarico principale o dallo scarico a pavimento, quindi rimettere il tappo di scarico.

8. Lasciare la porta aperta per consentire la circolazione dell'aria e prevenire la formazione di muffa.

9. Lasciare il tubo di alimentazione dell'acqua e il cavo di alimentazione scollegati fino al momento dell'uso riutilizzare.

10. Asciugare l'interno e pulire l'esterno dell'unità.

11. Mettere un sacchetto di plastica sull'unità per proteggerla da polvere e sporco.

PULIZIA E MANUTENZIONE

ATTENZIONE: Prima di effettuare qualsiasi operazione di pulizia o manutenzione, scollegare il fabbricatore di ghiaccio dalla rete elettrica. (ECCEZIONE:

Programma di autopulizia del fabbricatore di ghiaccio).

Non utilizzare alcol o fumi per la pulizia/sanificazione della macchina del ghiaccio.

potrebbe causare crepe sulle parti in plastica.

Chiedere a un tecnico qualificato di controllare e pulire il condensatore almeno una volta all'anno, per garantire il corretto funzionamento dell'unità.

Questo apparecchio deve essere pulito utilizzando un getto d'acqua.

ATTENZIONE

Se la macchina del ghiaccio è rimasta inutilizzata per un lungo periodo, prima del successivo utilizzarlo deve essere accuratamente pulito. Seguire attentamente le istruzioni forniti per la pulizia o l'uso di soluzione disinfettante. Non lasciare alcun soluzione all'interno della macchina del ghiaccio dopo la pulizia.

Una pulizia periodica e una corretta manutenzione garantiranno efficienza, massima prestazioni, igiene e lunga durata. Gli intervalli di manutenzione elencati sono

in base a condizioni normali. Potresti voler accorciare gli intervalli se

avere animali domestici, o l'unità viene utilizzata all'aperto, o ci sono altre particolarità considerazioni.

Cosa non si dovrebbe fare

Non conservare mai nel contenitore del ghiaccio nulla che non sia ghiaccio: oggetti come il vino e le bottiglie di birra non sono solo antigieniche, ma anche le loro etichette potrebbero scivolare via e ostruire il tubo di scarico.

Pulizia esterna

La porta e il mobile possono essere puliti con un detergente delicato e acqua calda soluzione acquosa come 28 g di detersivo per piatti mescolato con 7,5 l di acqua calda acqua. Non usare detergenti a base di solventi o abrasivi. Utilizzare una spugna morbida e risciacquare con acqua pulita. Asciugare con un panno morbido e pulito per evitare che l'acqua individuare.

I modelli in acciaio inossidabile possono scolorirsi se esposti al gas di cloro e devono essere puliti. Pulire i modelli in acciaio inossidabile con un detergente delicato e soluzione di acqua calda e un panno umido. Non usare mai detergenti abrasivi agenti.

AVVISO: modelli in acciaio inossidabile esposti a gas di cloro e umidità, come nelle aree

con centri benessere o piscine, potrebbe presentare una certa decolorazione dell'acciaio inossidabile acciaio. La decolorazione dovuta al gas di cloro è normale.

Pulizia degli interni

Per contenitore di stoccaggio del ghiaccio

Il contenitore del ghiaccio deve essere disinfettato di tanto in tanto. Pulire il contenitore prima la macchina per il ghiaccio viene utilizzata per la prima volta e riutilizzata dopo una sosta periodo di tempo prolungato. Di solito è conveniente disinfettare il bidone dopo il il sistema di produzione del ghiaccio è stato pulito e il contenitore di stoccaggio è vuoto.

1. Scollegare l'alimentazione dall'unità.

2. Aprire la porta e con un panno pulito, pulire l'interno con un soluzione disinfettante composta da 28 g di candeggina o cloro per uso domestico e 7,5 l di acqua calda (da 35ÿ a 41ÿ).

3. Risciacquare abbondantemente con acqua pulita. L'acqua di scarico verrà scaricata attraverso il tubo di scarico.
4. Ricollegare l'alimentazione all'unità.

Il cucchiaio per il ghiaccio deve essere lavato regolarmente. Lavalo come qualsiasi altro alimento contenitore.

AVVERTIMENTO

NON utilizzare detergenti aggressivi o abrasivi sulle parti interne.

Questi detergenti possono trasmettere sapore ai cubetti di ghiaccio o danneggiarli o scolorire l'interno.

Pulizia delle parti della fabbricazione del ghiaccio

Durante l'utilizzo, pulire periodicamente il sistema principale del

macchina per il ghiaccio.

1. Ripetere il passaggio precedente per pulire il serbatoio dell'acqua e le altre parti interne dell'unità.
2. In particolare, al tubo di divisione dell'acqua sull'evaporatore, quando il il compressore e la pompa dell'acqua funzionano normalmente, ma se non c'è acqua che fuoriesce dal tubo di divisione dell'acqua o l'acqua che scorre è molto piccola, si prega di scaricare questo tubo di divisione dell'acqua per pulirlo con attenzione. Pulire ogni piccoli fori sul tubo di divisione dell'acqua mostrato nell'illustrazione seguente, assicurarsi che ogni foro non sia ostruito da qualcosa, quindi reinstallare il posizione originale.

1. Se ci sono cubetti di ghiaccio sulla superficie dell'evaporatore, ma non cadono facilmente, non utilizzare sostanze meccaniche per rimuoverli con la forza; premere solo il pulsante "ON/OFF" per più di 5 secondi, l'unità entrerà nel processo di scioglimento del ghiaccio, dopo un po', i cubetti di ghiaccio più grandi cadranno, quindi spegnere l'unità e scollegare il cavo di alimentazione per pulire la superficie dell'evaporatore.

1. Per il serbatoio dell'acqua e la piastra di rilevamento del

ghiaccio pieno Anche il serbatoio dell'acqua e la piastra di rilevamento del ghiaccio pieno sono molto importanti per mantenere il tuo cubetto di ghiaccio igienico. Metti una miscela di detergente neutro e acqua in ur

getto d'acqua, quindi spruzzare su tutta la superficie interna del serbatoio e sulla piastra di rilevamento del ghiaccio.

Strofinare queste superfici il più possibile con un panno pulito. E poi, spruzzare

le superfici con acqua pulita, pulendo con un panno asciutto e pulito. Quindi scolare

l'acqua pulita nel serbatoio dell'acqua estraendo il tubo di scarico dell'acqua

il serbatoio dell'acqua che indica "H" nell'illustrazione sopra. Quando tutti i

l'acqua è stata scaricata, reinstallare il tubo di scarico dell'acqua del

serbatoio dell'acqua.

Suggerimento: dopo aver pulito le parti interne e reinstallarle nuovamente nella loro posizione rispettiva posizione e rimettere la macchina in funzione, scartare il primo lotto di ghiaccio.

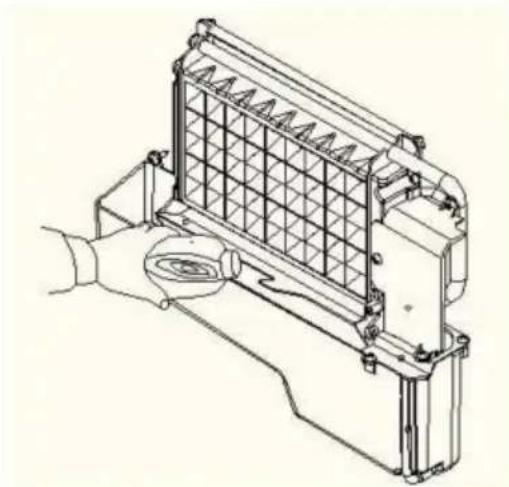

Pulizia del sistema di assemblaggio per la produzione del ghiaccio mediante Nu-Calgon Detergente per macchine del ghiaccio Nickle Safe

I minerali che vengono rimossi dall'acqua durante il ciclo di congelamento

alla fine formano un deposito duro e squamoso nel sistema idrico. Pulizia del

sistema aiuta regolarmente a rimuovere l'accumulo di calcare minerale. Con quale frequenza

la necessità di pulire il sistema dipende da quanto è dura l'acqua. Con acqua dura

acqua da 4 a 5 grani/litro, potrebbe essere necessario pulire il sistema più spesso possibile

ogni 6 mesi.

1. Spegnere la macchina del ghiaccio. Mantenere la macchina del ghiaccio collegata all'alimentazione idrica e tubo di scarico. Ma chiudi il rubinetto dell'acqua della fornitura idrica principale.

2. Aprire lo sportello e raccogliere tutti i cubetti di ghiaccio. O scartarli o conservarli in una ghiacciaia o in una borsa frigo.

3. Preparazione della soluzione detergente. Mescolare il ghiaccio sicuro Nu-Calgon Nickle Safe Ice Detergente per macchine con acqua per preparare la soluzione detergente.

AVVERTIMENTO

Indossare guanti di gomma e occhiali di sicurezza (e/o visiera) quando consegnare detergente o disinfettante per macchine del ghiaccio.

Utilizzare un contenitore di plastica o acciaio inossidabile con capacità superiore a 4 litri, mescolare Detergente per macchine del ghiaccio Nu-Calgon Nickle Safe da 300 ml con 2,8 litri di acqua calda acqua a circa 120ÿ-140ÿ. Quindi dividerli in 2 parti equamente in 2 tazze.

È meglio mantenere la temperatura di ogni tazza di soluzione detergente.

1. Verificare che il tubo di scarico dell'acqua del serbatoio dell'acqua sia stato installato correttamente nella fessura della parete del serbatoio. Quindi versare una tazza di Soluzione detergente per macchine del ghiaccio Nickel-Safe nel serbatoio dell'acqua. Attendere circa 5 minuti.

2. Accendere la macchina per il ghiaccio, quindi premere il pulsante "TIMER CLEAN" pannello di controllo per più di 5 secondi, per accedere al programma di autopulizia.

Come nella spiegazione precedente, la pompa dell'acqua funziona per 8 minuti e poi si ferma per 3 minuti, un ciclo, ancora un ciclo. La durata totale è di 30 minuti per un programma di autopulizia.

Durante questo processo, la spia “CLEAN” sarà sempre accesa e la finestra delle cifre indicherà il tempo rimanente.

1. Dopo 30 minuti dal completamento di un programma di autopulizia, estrarre il tubo di scarico del serbatoio dell'acqua, scaricare la soluzione detergente nella parte inferiore contenitore di stoccaggio del ghiaccio. Scuotere leggermente l'unità per far uscire tutto il liquido di pulizia soluzione completamente. Quindi reinstallare il tubo di scarico nella fessura dell'acqua cisterna.

2. Ripetere i passaggi da 4 a 6 per pulire nuovamente il sistema di produzione del ghiaccio.

AVVERTIMENTO

Il detergente per macchine del ghiaccio contiene acidi.

NON utilizzare o miscelare con altri prodotti detergenti a base di solventi.

Utilizzare guanti di gomma per proteggere le mani. Leggere attentamente le istruzioni per la sicurezza del materiale. istruzioni riportate sul contenitore del detergente per la macchina del ghiaccio.

1. Quindi aprire il rubinetto dell'acqua della rete idrica principale e lasciare scorrere l'acqua nell'unità. Premere nuovamente il pulsante "TIMER CLEAN" sul pannello di controllo per più di 5 secondi, per entrare nel programma di autopulizia. Come sopra

spiegazione, la pompa dell'acqua funziona per 8 minuti e si ferma per 3 minuti, un ciclo, ancora un ciclo. La durata totale è di 30 minuti per un

programma di autopulizia.

Durante questo processo, la luce “CLEAN” sarà sempre accesa durante questo periodo e la finestra delle cifre indicherà il tempo rimanente. Attraverso questo processo,

risciacquare il tubo di distribuzione dell'acqua, l'evaporatore, la pompa dell'acqua, il tubo in silicone e serbatoio dell'acqua, ecc.

1. Dopo aver completato un programma di autopulizia, estrarre il tubo di scarico dell'il serbatoio dell'acqua, scaricare la soluzione detergente nel vano inferiore per il ghiaccio contenitore, agitare leggermente l'unità per far uscire completamente l'acqua.

Quindi rimettere saldamente il tubo di scarico nella fessura del serbatoio dell'acqua.

1. Ripetere i passaggi 8-9 per altre 2 volte.

2. Seguire il programma sopra indicato per pulire il contenitore del ghiaccio.

3. Una volta terminato questo speciale programma di pulizia, puoi tornare alla normale routine modalità di produzione del ghiaccio. E suggerisci di scartare il primo lotto di cubetti di ghiaccio.

Suggerimento per la pulizia

1) PULIZIA QUOTIDIANA

La pala del ghiaccio, la porta e il tubo di separazione dell'acqua devono essere puliti da te stesso per ogni giorno. Alla fine di ogni giorno, sciacqua la pala del ghiaccio e

pulire entrambi i lati della porta con un panno pulito.

2) PULIZIE SEMPRE-MENSILI

La pala per il ghiaccio, il contenitore per il ghiaccio, il serbatoio dell'acqua, la piastra di rilevamento del ghiaccio pieno e il la superficie dell'evaporatore deve essere pulita da soli ogni due mesi secondo il programma di pulizia degli interni.

3) PULIZIA SEMESTRALE

Tutti i componenti e le superfici esposte all'acqua o ai cubetti di ghiaccio, come il ghiaccio contenitore di stoccaggio, serbatoio dell'acqua, porta, evaporatore, pompa dell'acqua, tubo in silicone, acqua il tubo divisorio, ecc. deve essere pulito utilizzando Nu-Calgon Nickle Safe Detergente per macchine del ghiaccio ogni 6 mesi. Dovrebbero essere pulito dal tecnico secondo il sistema di assemblaggio per la produzione di ghiaccio programma di pulizia.

RISOLUZIONE DEI PROBLEMI NORMALI

Problema	Possibile causa	Soluzione
” la spia è accesa.· la spia è accesa.	Nessuna fornitura d'acqua	Controllare l'alimentazione idrica principale pressione o controllare l'acqua il tubo di alimentazione è bloccato o meno, aggiungendo la pressione dell'acqua o è necessaria la pulizia del tubo.
	Palla galleggiante del livello dell'acqua l'interruttore di rilevamento è bloccato, non può essere sollevato	Pulisci il serbatoio dell'acqua e il interruttore di rilevamento del livello dell'acqua.
	L'acqua scorre fuori dall'acqua cisternaL'acqua scorre fuori dall'acqua tubo di scarico del serbatoio dell'acqua.	Posizionare l'unità sul livello posizione, non sul pendio.Estrarre il tubo e reinstallarlo alla fessura del serbatoio dell'acqua correttamente.
L'unità inizia ad entrare la fabbricazione del ghiaccio processo, ma niente acqua nell'unità o flusso d'acqua e il indicatore lampeggia	Fornitura di acqua rottura del tubo, flusso in molto lentamente.	Controllare l'alimentazione idrica principale pressione o controllare l'acqua il tubo di alimentazione è bloccato o meno, aggiungendo la pressione dell'acqua è necessaria la pulizia del tubo.
La pompa dell'acqua è funziona, ma niente acqua fluire fuori dal tubo di divisione dell'acqua	I piccoli buchi su la divisione dell'acqua il tubo è bloccato.	Pulisci questi piccoli buchi.
La trasparenza del cubetto di ghiaccio non molto buono	La qualità dell'acqua è Cattivo	Cambiare l'erogazione dell'acqua o utilizzare il filtro dell'acqua per addolcire o filtrare l'acqua.
La forma del cubetto di ghiaccio è irregolare	La qualità dell'acqua non è buono o il il serbatoio dell'acqua è molto sporco	Pulisci il serbatoio dell'acqua e cambiare con acqua nuova.
	I piccoli buchi su l'acqua il tubo divisorio è alcuni bloccati	Pulisci il tubo di distribuzione dell'acqua, assicurati che tutti i nove non ostruito
Il cubetto di ghiaccio è molto sottile	Ambiente la temperatura è troppo altoCircolazione dell'aria intorno all'unità è non bene	Spostare l'unità su basso temperatura spazio, o allungare il tempo di ogni preparazione del ghiaccio ciclo.Assicurati che ci siano più di 20 cm di spazio tra la parte posteriore e anteriore dell'unità e l'ostacolo
Il cubetto di ghiaccio è troppo spesso	Ambientea temperatura è troppo bassa	Ridurre il tempo di ogni ciclo di produzione del ghiaccio.
l'indicatore è acceso	Il contenitore del ghiaccio è pieno dicubetto di ghiaccio.	Prendi un cubetto di ghiaccio
Il ciclo di produzione del ghiaccio è normale, ma non c'è nessun cubetto di ghiaccio prodotto	La temperatura ambiente,oacqua nel serbatoio dell'acquaè troppo alto	Spostarsi in un luogo con temperatura inferiore a 90 gradi Fahrenheit, centigradi, e passare all'acqua a bassa temperatura
	Perdita di refrigerante	Ho bisogno del tecnico dell'assistenza mantenere
	Il tubo del sistema di raffreddamento è intasato	Hai bisogno del servizio tecnico persona da mantenere

INDICATORE DI ERRORE

a) Guasto del sensore della temperatura ambiente Visualizza E1 nella finestra digitale. b) La macchina non produce ghiaccio o perdita di gas Visualizza E2 nella finestra digitale. c) La pompa di scarico non funziona, Visualizza E nella finestra digitale (solo per l'unità con serbatoio di scarico). d) Interruzione dell'interruttore di controllo magnetico

---- La spia "pieno" si accenderà quando si collega o si accende semplicemente l'unità. E cancellerà il display di guasto se questo interruttore è in cortocircuito elettrico.

e) Durante il processo di produzione del ghiaccio, premere il pulsante "ON/OFF" per più di 5 secondi, l'unità inizia a entrare nel programma di raccolta del ghiaccio. E dopo il programma di raccolta del ghiaccio, continua a entrare nel processo di produzione del ghiaccio.

CORRETTO SMALTIMENTO DI QUESTO PRODOTTO

Questa marcatura indica che il prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclali in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizza i sistemi di restituzione e raccolta o contatta il rivenditore presso cui è stato acquistato il prodotto. Possono ritirare questo prodotto per un riciclaggio sicuro per l'ambiente.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
