GEBRUIKSAANWIJZING HBZB-36F Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

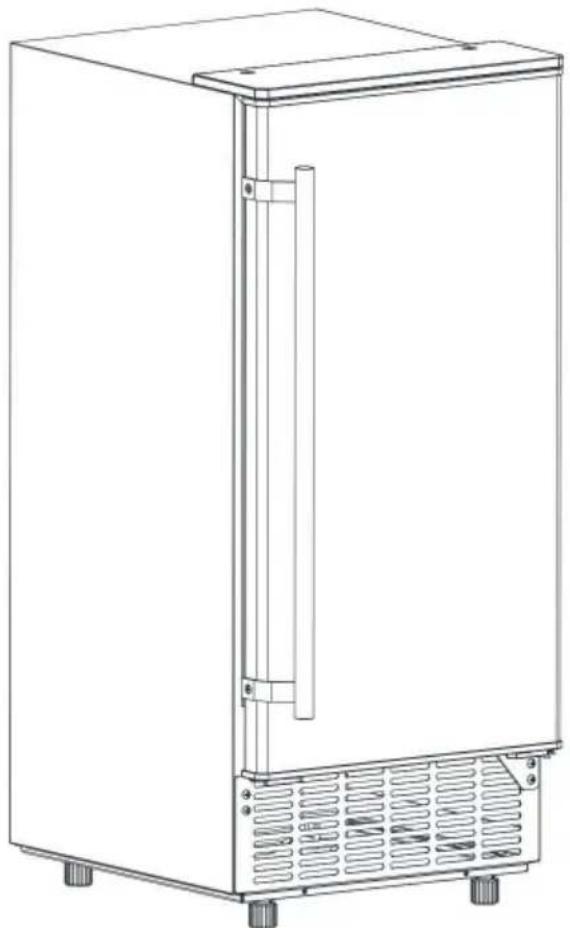

AUTOMATISCHE IJSMACHINE

MODEL: HBZB-36F

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

INHOUD

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN....3

SPECIFICATIE....6

DIMENSIE/VERBINDING....6

BEOORDELING....6

ALGEMENE INFORMATIE....7

HOOFDEENHEIDCONSTRUCTIE....7

IJSPRODUCTIE EN DE ONDERDELEN VAN DE WATERTANK......8

BEDIENINGSPANEEL....9

EXPLOSIEVE TEKENING....11

GEBRUIKSAANWIJZING EN ONDERHOUD....14

UITPAKKEN VAN UW IJSMACHINE....14 DEUROMKERING

(optioneel)....15

INSTALLATIELOCATIEVEREISTEN....17

Bij het gebruik van elektrische apparaten moeten elementaire veiligheidsmaatregelen in acht worden genomen gevolgd om het risico op brand, elektrische schokken en letsel aan personen of eigendom. Lees alle instructies voordat u een apparaat gebruikt.

Gebruik dit apparaat alleen voor het beoogde doel, zoals beschreven in deze gebruiksaanwijzing.

handleiding van de eigenaar. Deze ijsmaker moet correct worden geïnstalleerd in overeenstemming met Lees de installatie-instructies aandachtig door voordat u het product gebruikt.

Deze unit moet zo worden geplaatst dat de stekker toegankelijk is. Laat het snoer niet door de over tapijt of andere warmte-isolatoren. Bedek het snoer niet. Houd het snoer

uit de buurt van verkeersgebieden en niet onderdompelen in water. Geen enkel ander apparaat moeten in hetzelfde stopcontact worden gestoken en zorg ervoor dat de stekker volledig is in de houder gestoken.

Wij raden het gebruik van een verlengsnoer af, omdat dit oververhit kan raken en brandgevaar veroorzaken. Als u een verlengsnoer moet gebruiken, gebruik dan 1,5 mm2 minimale grootte en een nominale waarde van minimaal 16A/250V\~ met een stekker.

Als het netsnoer beschadigd is, moet het door de fabrikant of zijn serviceagent of een persoon met een vergelijkbare kwalificatie om gevaar te voorkomen.

Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.

langdurig, indien de voeding via een netstekker wordt aangesloten.

Haal de stekker uit het stopcontact of haal de stekker uit het stopcontact voordat u het apparaat schoonmaakt of onderhoud van het apparaat. OPMERKING: Als dit product om welke reden dan ook onderhoud nodig heeft, service, raden wij u ten zeerste aan om een gecertificeerde technicus de dienst.

Trek nooit aan het netsnoer om uw apparaat los te koppelen. Pak altijd de stekker vast stevig vast en trek hem recht uit het stopcontact.

Gebruik uw unit niet buitenshuis. Houd de unit uit de buurt van direct zonlicht en zorg ervoor dat

er is minimaal 15 cm ruimte tussen de achterkant van uw unit en de muur en houd de voorkant vrij. Houd ventilatieopening in het apparaat in een afgesloten ruimte of in de ingebouwde structuur, vrij van obstakels.

Kantel het apparaat niet om, omdat dit abnormaal veel lawaai kan veroorzaken en de ijsblokjesgrootte abnormaal. En serieus, het kan waterlekkage veroorzaken

de eenheid.

Als de unit in de winter van buiten naar binnen wordt gehaald, geef hem dan een paar uur de Laat het apparaat op kamertemperatuur komen voordat u het in het stopcontact steekt.

Gebruik geen andere vloeistof dan water om de ijsblokjes te maken.

Maak uw ijsblokjesmachine niet schoon met ontvlambare vloeistoffen. De dampen kunnen een brandgevaar of explosie. •

WAARSCHUWING: Dit apparaat moet geaard zijn. Gebruik de juiste stroomvoorziening. bron volgens het typeplaatje. •

WAARSCHUWING: Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur, vrij van obstakels. •

WAARSCHUWING: Beschadig het koelcircuit niet.

WAARSCHUWING: Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens, of een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of

instructie betreffende het gebruik van de

apparaat door een persoon die verantwoordelijk is voor hun veiligheid. •

WAARSCHUWING: Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. met het apparaat. •

WAARSCHUWING: Dit apparaat moet geaard zijn. En gebruik de 220-240V/50Hz geaarde voeding. •

WAARSCHUWING: Bewaar geen explosieve stoffen zoals spuitbussen met een ontvlambaar drijfgas in dit apparaat. • GEVAAR

- Risico op brand of explosie. Ontvlambaar koelmiddel gebruikt.

Gebruik geen mechanische apparaten om de ijsmachine te ontdooien. Niet doorboren Koelmiddelleidingen.

GEVAAR – Risico op brand of explosie. Ontvlambaar koelmiddel gebruikt. Te gebruiken Alleen gerepareerd door getraind servicepersoneel. Koelmiddel niet doorboren Slangen.

- LET OP – Brand- of explosiegevaar. Ontvlambaar koelmiddel gebruikt.

Raadpleeg de reparatiehandleiding/gebruikershandleiding voordat u probeert het apparaat te installeren of Onderhoud dit product. Alle veiligheidsmaatregelen moeten worden opgevolgd. •

LET OP – Risico op brand of explosie. Gooi eigendommen weg in Overeenkomstig federale of lokale regelgeving. Ontvlambaar koelmiddel

Gebruikt.

- LET OP - Brand- of explosiegevaar door lekkage van koelmiddel

Slang; Volg de gebruiksaanwijzing zorgvuldig op. Ontvlambaar koelmiddel Gebruikt.

- De ijsblokjesmachine moet worden geïnstalleerd in overeenstemming met de veiligheidsnormen

voor koelsystemen, ASHRAE15. De ijsmaker mag niet worden geïnstalleerd

in gangen of hallen van openbare gebouwen. • Als de unit

met problemen moet worden onderhouden, dat wil zeggen vervangen door soortgelijke

componenten en dat het onderhoud moet worden uitgevoerd door door de fabriek geautoriseerde service

personeel, om het risico op mogelijke ontsteking door onjuiste

onderdelen of onjuist onderhoud. •

WAARSCHUWING: Houd ventilatieopeningen in de behuizing van het apparaat of in

de ingebouwde structuur, vrij van obstakels. •

WAARSCHUWING: Dit apparaat is bedoeld voor gebruik in huishoudelijke en

soortgelijke toepassingen zoals

Bijvoorbeeld personeelskeukens in winkels, kantoren en andere werkomgevingen;

Bijvoorbeeld boerderijen en door klanten in hotels, motels en andere residentiële typen

omgevingen; Bijv. bed and breakfast-achtige omgevingen;

Bijvoorbeeld voor horeca en soortgelijke toepassingen die niet in de detailhandel voorkomen.

BELANGRIJK:

De draden in dit netsnoer zijn gekleurd volgens de volgende kleur

code: Groen en geel: Aarde

Blauw: Neutraal

Bruin: Levend

Omdat de kleur van de draden in het netsnoer van het apparaat mogelijk niet overeenkomt met de kleur van het apparaat,

overeenkomen met de gekleurde markeringen die de aansluiting in uw stekker identificeren, gaat u als

volgt te werk:

De draad die groen-geel gekleurd is, moet worden aangesloten op de

aansluiting in de stekker die gemarkeerd is met de letter E, G of met het symbool

of groen of groen-geel gekleurd.

De draad die blauw gekleurd is, moet worden aangesloten op de aansluiting die is

gemarkeerd met de letter N.

De draad die bruin gekleurd is, moet worden aangesloten op de aansluiting die is gemarkeerd met de letter L.

SPECIFICATIES

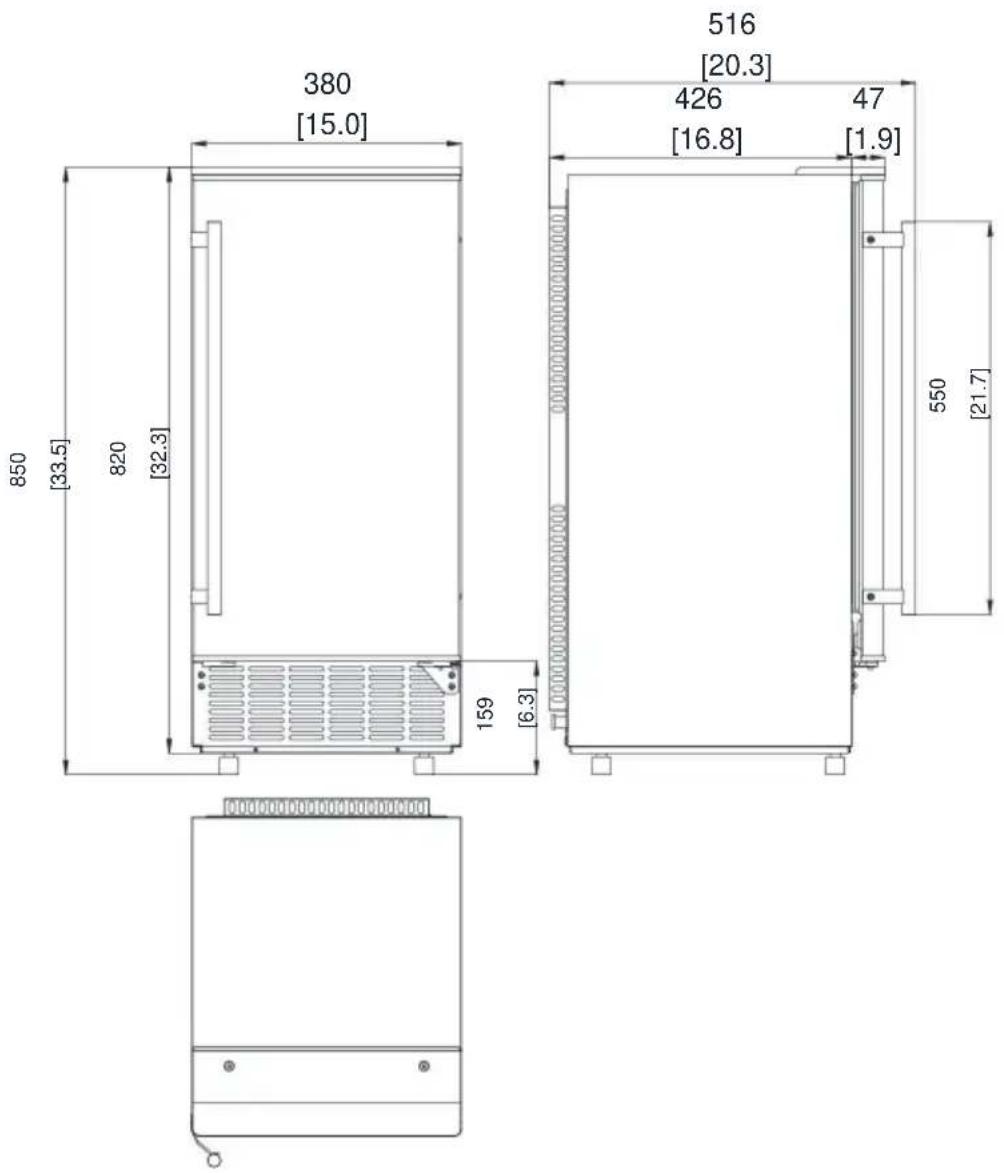

1) AFMETINGEN/AANSLUITINGEN

380 [15.0] 850 [33.5] 820 [32.3] 159 [6.3] 516 [20.3] 426 [16.8] 47 [1.9] 550 [21.7]

2) Beoordeling

MODEL	HBZB-36F
STROOMVOORZIENINGSPANNING	1 fase, 220-240V/50Hz
CLAIMATE-KLASSE	Z/N/ST/T
ELEKTRISCHBESCHERMINGSKLASSE	I
BEOORDELING VAN IJSMAKERS(Versterkers)	1.5
IJS OOGST BEOORDELING(Versterkers)	1.9
IJSMAKEND VERMOGEN(KG/24U)	36 *
KOELMIDDELVULLING	R290 2,29 Oz / 65 g
NETTOGEWICHT (lbs)	53
blaartrekkend	C5H10
EENHEIDSAFMETINGEN (BXD)XH) (Inch)	15x20,3x33,5
MAXIMALE IJSOPSLAGCAPACITEIT(lbs)	12
ACCESSOIRES	SCHOP, INSTALLATIEKITS, HANDGREEP
VERBINDING	STROOMKABEL---- 0,75 mm2WATERVOORZIENING----6,35 mm diameterAFVOERPIJP----ÿ16mm SYLPHONBALGEN
RUNNING CONDITIONS	KAMERTEMPERATUUR 10-43ÿWATERTOEVOERTEMPERATUUR 5-35ÿWATERTOEVOERDRUK 0,04-0,6 MPa

OPMERKING *: GETEST BIJ KAMERTEMPERATUUR VAN 21ÿ EN WATER VAN 10ÿ TEMPERATUUR.

ALGEMENE INFORMATIE

1) Hoofdeenheidconstructie

1. Deur
2. IJsbereiding en de bijbehorende watertank: inclusief ijsbereidingsverdamper, watertank, waterpomp en enkele detectieonderdelen
   3.Handvat
   4.IJstank
3. Bedieningspaneel
4. Luchtuitlaat: Moet de lucht soepel laten circuleren, warme lucht zal eruit blazen wanneer eenheid draait.

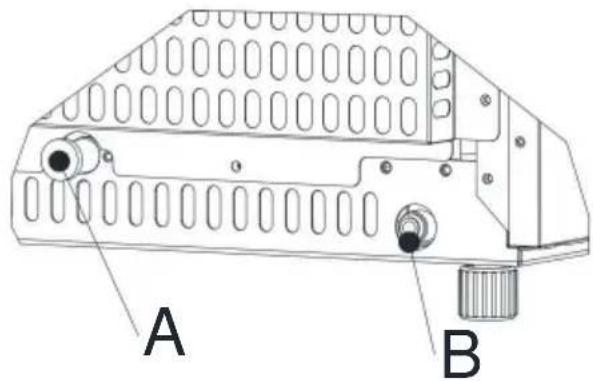

5. Waterafvoerpoort: Normaal afgesloten met de dop. Wanneer het nodig is om af te tappen het water, haal de dop eraf. En sluit de grijze afvoerbuis aan.
6. Waterinlaatpoort voor watertoevoer: Gebruik deze om de watertoevoerleiding aan te sluiten. Accessoire: 2 meter lange waterafvoerbuis watersnelkoppeling van de waterkraan ¢6,35 mm diameter en witte watertoevoerbuis (3 meter lang).

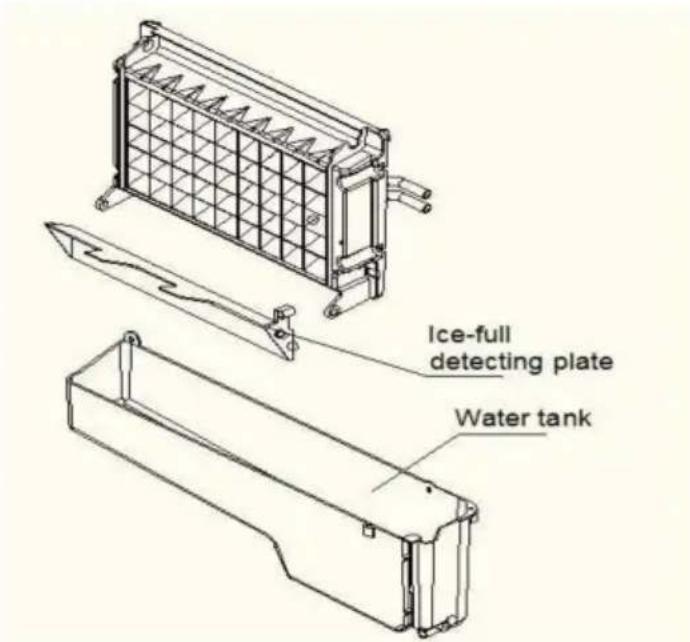

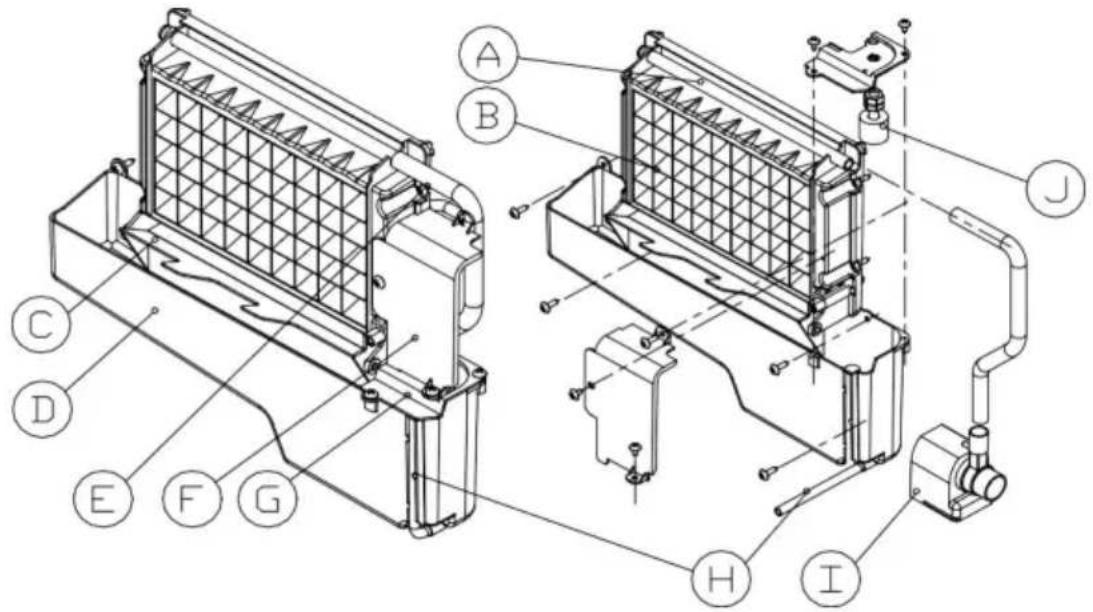

   2) IJsbereiding en de onderdelen van de watertank

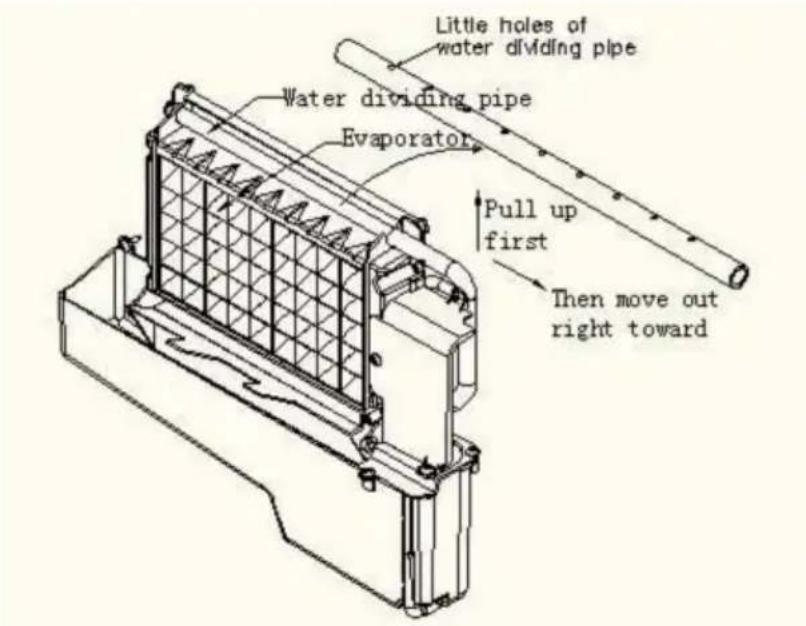

A. Water verdeelpijp: met negen kleine gaatjes, water zal uit deze kleine gaatjes stromen.
En als er geen water uitstroomt, kan het worden gedemonteerd en schoongemaakt.
B. Verdamper (ijsmaakmodule)
C. Detectiebord voor ijsvolheid: Hiermee kunt u controleren of de binnenkast vol ijs zit of nie en of het ijsoogstproces al is voltooid.
D.Watertank:
E. Watertoevoerleiding: F.

Afdekplaat aan de rechterkant van de verdamper: G.

Montageplaat waterniveauschakelaar: H.

Waterafvoerleiding van de watertank: bij het maken van ijs moet deze leiding in de sleuf van de wand van de watertank worden geklemd; en bij het aftappen moet deze leiding eruit worden getrokken.

I. Waterpomp:

J.Waterniveaudetectieschakelaar

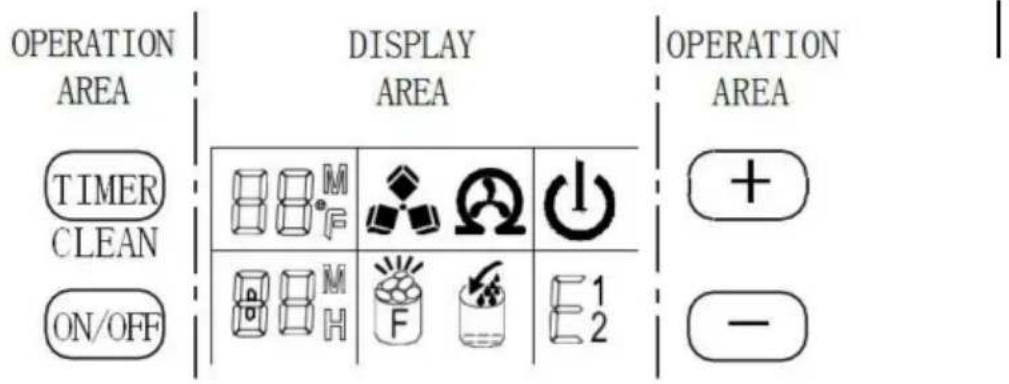

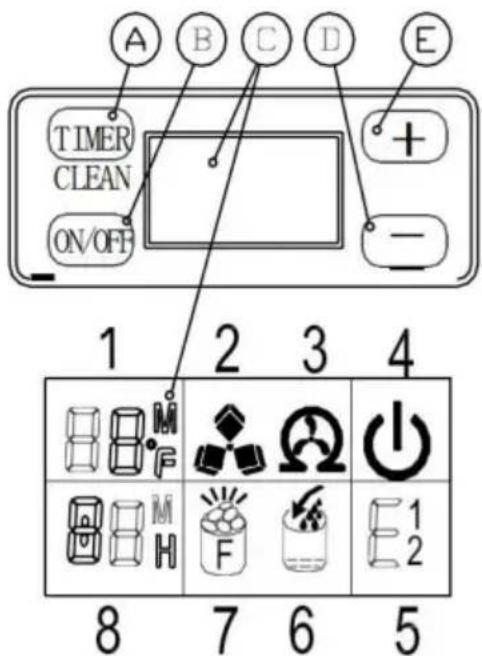

3) Bedieningspaneel A.

Knop "TIMER CLEAN": Druk snel eenmaal op deze knop om het timer-instelprogramma te openen. En druk langer dan 5 seconden op deze knop om het reinigingsprogramma te openen.

Bÿ“AAN/UIT”-knop:

Wanneer het apparaat uit staat, drukt u op deze knop om het apparaat in te schakelen; en tijdens de

Zelfreinigingsprogramma of normale ijsmaakstand, druk op deze knop om

Schakel het apparaat onmiddellijk uit; En ook als het apparaat is ingesteld met de timer, druk op deze knop knop om de timerinstelling te annuleren. Wanneer het apparaat de ijsblokjes maakt, druk dan langer dan 5 seconden op deze knop, het apparaat schakelt over naar ijsoogst proces met geweld.

A B C D E TIMER CLEAN ON/OFF + - 1 2 3 4 8 7 6 5

C.LCD- displayvenster

1. Weergave van de omgevingstemperatuur en aftelling van de ijsmaaktijd weergeven. Weergave van de aftelling van de ijsmaaktijd met M als eenheidsweergave, en Geeft de omgevingstemperatuur weer met F als eenheid.

2. Het ijs- en ontdooisymbool wordt weergegeven, de machine maakt ijs wanneer Het symbool draait en het apparaat is aan het ontdooien als het symbool knippert.

3. Automatisch zelfreinigend symbooldisplay

4. Weergave van aan/uit-symbool

5. Foutcodeweergave: E1 betekent dat de omgevingstemperatuursensor defect is. beschadigd. E2 betekent dat er een afwijking is in de ijsproductie of dat er koelmiddel is gelekt.

6. Weergave van de waterstroom en het watertekort, de knipperende pijl geeft aan dat de machine in het water staat, het hele symbool is helder om aan te geven dat de machine heeft te weinig water.

7. Alarm bij ijsvol: de machine maakt weer ijs wanneer u de machine eruit haalt. ijs.

8. Instelling display: Weergave tijdschakelaar machine met de H als eenheid display;

Geef de ingestelde tijd voor het ijsmaken weer met M als eenheid.

D&Eÿ“+”/”-”knop: Gebruik deze om de duur van het ijsmaakproces aan te passen

lengte, de standaardinstelling is nul, 1 minuut optellen of afnemen per keer

door op de knop "+" of "-" te drukken.

Om ook de vertraging van de timer aan te passen, is de standaardinstelling nul, 1 uur toevoegen of verminderen bij elke druk op de knop "+" of "-".

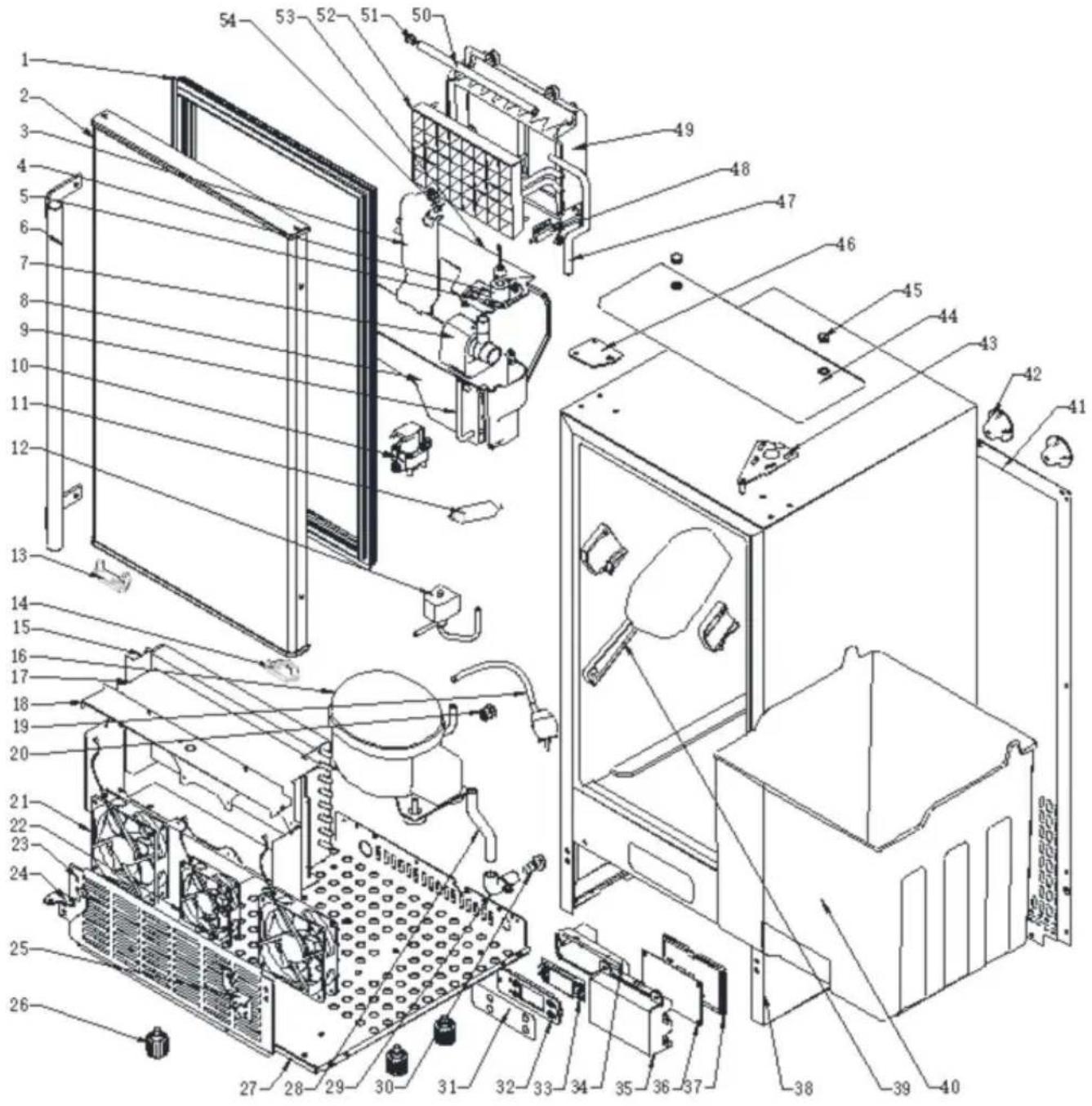

4) EXPLOSIEVE TEKENING

NEE.	Onderdeelnaam	Specificaties	Hoeveelheld
1	Deurafdichting	PVC	1
2	Deur	SUS & Schuim	1
3	Watertank zijdeksel	ABS Wit	1
4	Vlotterschakelaar	Elektrisch onderdeel DC5V	1
5	Watertankdeksel	ABS Wit	1
6	Hendel	HUN	1
7	Pomp	Elektrisch onderdeel AC230V	1
8	Waterreservoir	ABS Wit	1
9	Afvoerbuis voor watertank	Siliconen buis, FDA	1
10	Waterinlaatsolenoïde	Elektrisch onderdeel DC12V	1
11	Filterdroger	Koper en droger	1
12	Solenoïdeklep voor ijs uitgave	Elektrisch onderdeel AC230V	1
13	Linker fix stuk	POM	1
14	Rechter fix stuk	POM	1
15	Condensator	Koper en aluminium	1
16	Compressor & toebehoren	Elektrisch onderdeel AC230V	1
17	Ventilatorbevestigingsplaat	Zinkplaatplaat =0,8	1
18	Ventilatorbevestigingsplaat	Zinkplaatplaat =0,6	1
19	Stekker + netsnoer	Elektrisch onderdeel	1
20	Trekontlastingsbus	PP zwart	1
21	Fan	Elektrisch onderdeel DC12V 120mm	2
22	Fan	Elektrisch onderdeel DC12V 90mm	1
23	Luchtuitlaatpaneel	SUS430 =0,8	1
24	Linker onderste scharnier	SPCC =2,5mm Chroom Verguld	1
25	Rechter onderste scharnier	SPCC =2,5mm Chroom Verguld	1
26	Aangepaste voet	M8*30mm	4
27	Bodemplaat	Zinkplaatplaat =1,2	1
28	Afvoerbuis op voering	Siliconen buis, FDA	1
29	Waterafvoerpoort	ABS Grijs, FDA	1
30	Waterafvoerdop	Rubberzwart	1
31	Bedieningspaneel papier	PET, dikte 0,25 mm	1
32	Bedieningspaneel PCB reparatie bord	ABS Zwart	1
33	Bedieningspaneel PCB	Elektrisch onderdeel DC5V	1
34	Bedieningspaneel PCB-kast	ABS Zwart	1
35	Hoofd PCB-doos	ABS 5V Zwart	1
36	Hoofdprintplaat	Elektrisch onderdeel AC230V	1
37	Hoofdprintplaatdeksel	ABS 5V Zwart	1
38	Schuimkast	Plaatwerk +schuim	1
39	IJsschep	ABS Wit	1
40	IJsmand	PP Wit	1
41	Achterplaat	Zinkplaatplaat =0,6	1
42	Rugsteunkolom	PP zwart	4
43	Bovenste scharnier	SPCC-ÿ=2,5 mmVerzinkt	1
44	Bovenste deksel	ABS Zwart	1
45	Schroefgat afdekking	ABS Zwart	1
46	Plaat vastzetten	SPCC-ÿ=2,5 mmVerzinkt	1
47	Vorm van waterafvoerbuis pomp	Siliconen buis, FDA	1
48	Magneetschakelaar	Elektrisch onderdeel DC5V	1
49	Verdamperframe	ABS Wit	1
50	Waterverdelingsbuis, acht gaten	ABS Wit	1
51	Kap van het water dat verdeelt pijp	Siliconen, FDA	1
52	Verdamper	Koper vernikkeld	1
53	Detectieplaat voor ijsvolheid	ABS Wit	1
54	LED-licht	Elektrisch onderdeel DC5V wit licht	1

GEBRUIKSAANWIJZINGEN EN ONDERHOUD

HET UITPAKKEN VAN UW IJSMACHINE

1. Verwijder de buiten- en binnenverpakking. Controleer of alle accessoires

zijn binnen of niet inclusief de gebruiksaanwijzing, ijsschep, wit water

inlaatbuis, de waterafvoerbuis, de snelkoppeling (het aansluiten van een

1/4-inch connector met een 1/2-inch connector), enz. Mocht er een onderdeel ontbreken,

neem dan contact op met onze klantenservice.

1. Verwijder de tapes waarmee de deur, de binnenkast, de ijsschep, enz. zijn bevestigd.

Maak de binnenkant van de kast en de ijsschep schoon met een natte doek.

1. Plaats de ijsblokjesmachine op een vlakke vloer, zonder direct zonlicht en andere schadelijke stoffen.

warmtebronnen (bijv. fornuis, oven, radiator). Zorg ervoor dat er ten minste minimaal 50 cm ruimte tussen de luchtuitlaat en de obstakels, en minimaal 5 cm tussen de muur.

1. Laat de koelvloeistof 4 uur bezinken voordat u de ijsblokjesmachine afsluit. maker in het geval dat het apparaat tijdens het transport ondersteboven zou kunnen vallen of vervoer.
2. Het apparaat moet zo worden geplaatst dat de stekker toegankelijk is.

WAARSCHUWING: sluit alleen aan op de drinkwatervoorziening. Gebruik alleen drinkwater water.

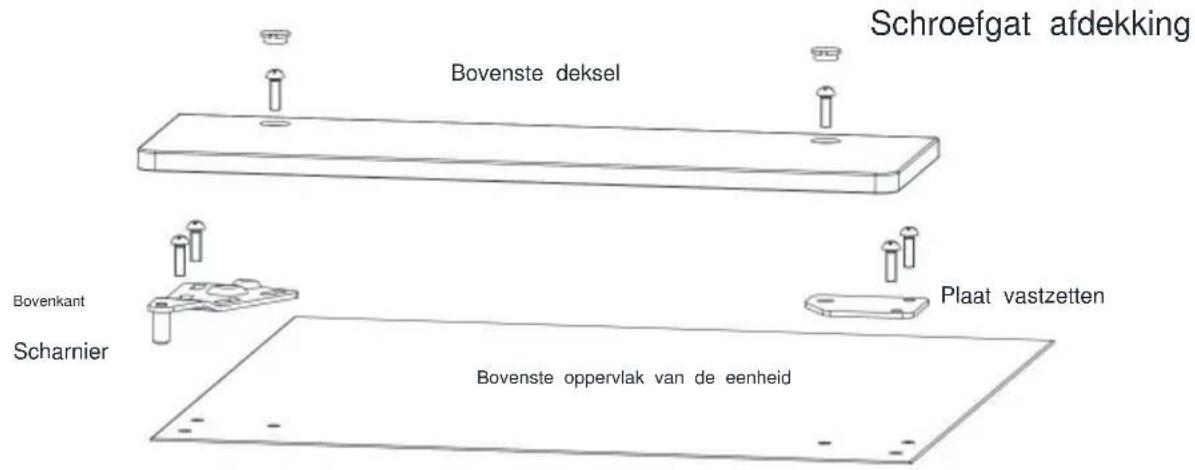

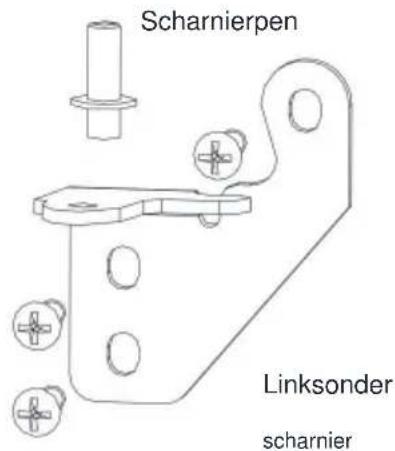

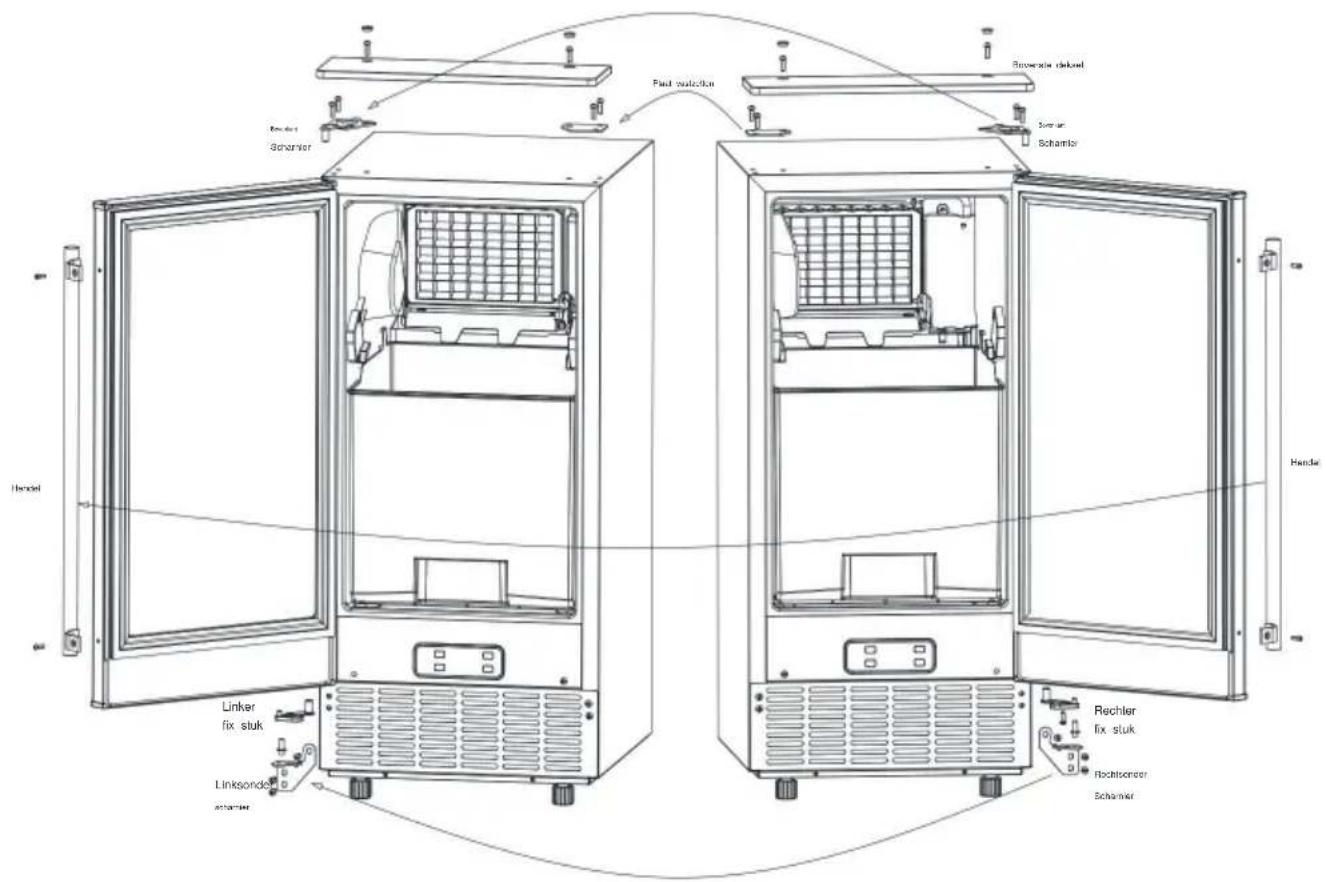

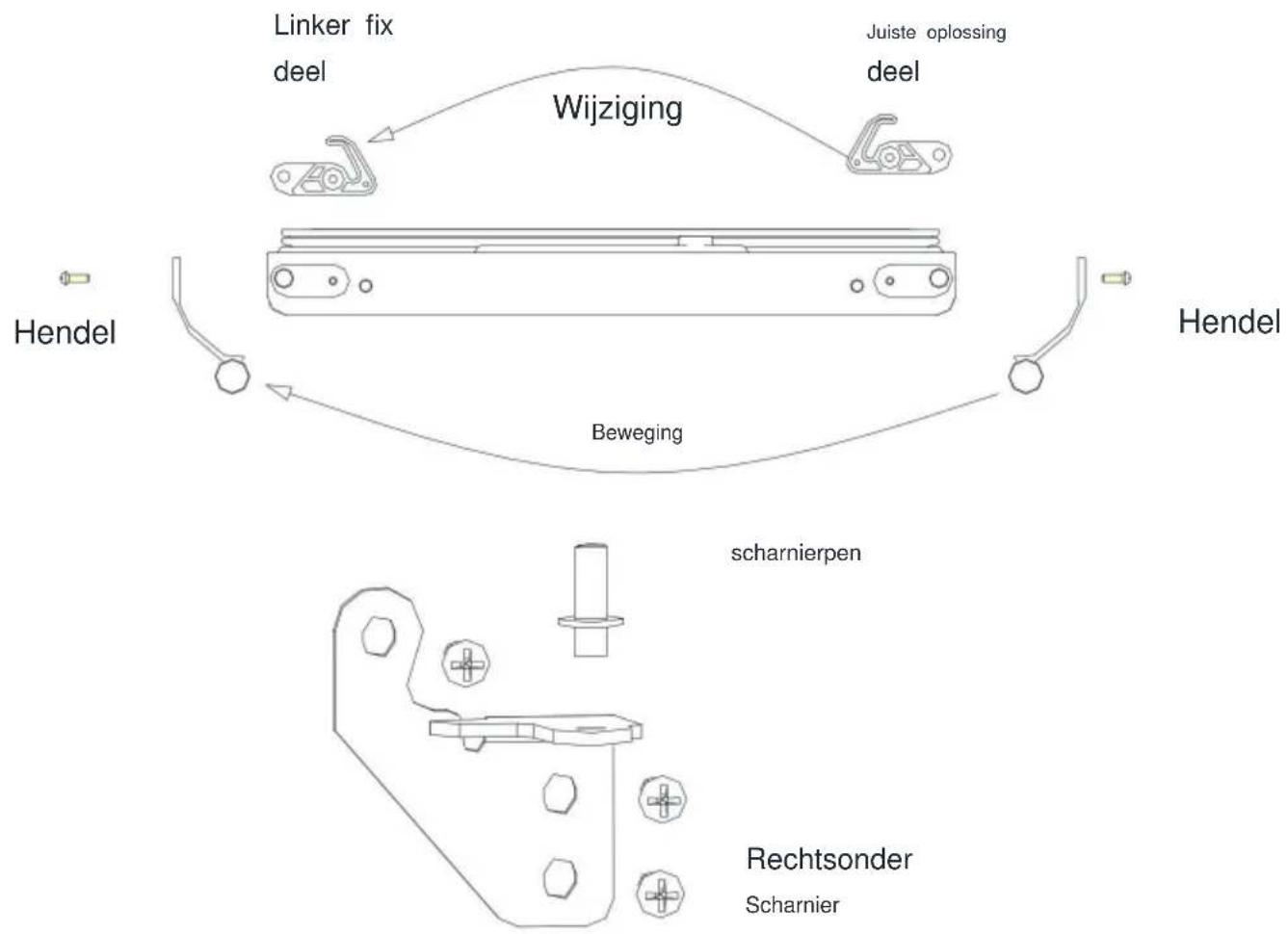

DEUROMKERING (optioneel)

Als u wilt dat de deur van de ijsblokjesmachine vanaf de andere kant opengaat, kunt u: draai de deur om.

Rechnerie dikel Schamier Fast selection Svenner Schamier Handel Linker fix stuk Linksonder dikel Rechnerie dikel Rechnerie dikel Handel Rechnerie dikel Rechnerie dikel Rechnerie dikel

1. Zorg ervoor dat de stekker van het apparaat uit het stopcontact is voordat u de deur omdraait.
2. Verwijder de 2 schroefgatafdekking op de bovenklep, draai twee schroeven los

dat is het bovenste deksel vastzetten.

1. Verwijder de 2 schroeven uit het bovenste scharnier en de 2 schroeven uit de bevestigingsplaat.
2. Til de deur op en verwijder de deur.
3. Leg de vriezerdeur op een krasvrij oppervlak, met de buitenkant naar boven.
4. Draai de 2 schroeven op de handgreep los en bevestig deze aan de andere kant van de deur.

Verwijder de schroef op het rechter bevestigingsstuk, bevestig het linker bevestigingsstuk (vanaf accessoiretas) naar de deur.

1. Verwijder het rechter onderste scharnier door de 3 schroeven te verwijderen en bevestig vervolgens de 3 schroef terug zonder scharnier.
2. Verwijder de scharnierpen aan het rechteronderscharnier en plaats deze terug aan de linkerzijde onderste scharnier.
3. Verwijder de 3 schroeven aan de linkerkant en bevestig het linker onderste scharnier aan de eenheid.
4. Plaats de deur op het linker onderste scharnier. Met de magnetische pakking Houd de deur op zijn plaats, zorg ervoor dat de deur uitgelijnd is met de unit en

Bevestig het bovenste scharnier aan de linkerkant met 2 schroeven.

1. Open en sluit beide deuren meerdere keren om te bevestigen dat de deur goed vastzit. correct is gepositioneerd en de pakking goed is afgedicht. Als dit niet het geval is, stel de deur dan opnieuw af.
2. Bevestig de Fix plate terug aan de rechterkant. Bevestig de bovenste afdekking met 2 schroeven, bedek het schroefgat met de Screw hole cover.
3. Wacht minstens 30 minuten voordat u de koelkast in het stopcontact steekt, zodat de koelmiddel tot rust te laten komen. Sluit vervolgens het apparaat aan.

Scharnierpen Linksonder scharnier

Schroefgat afdekking Bovenste deksel Bovenkant Scharnier Plaat vastzetten Bovenste oppervlak van de eenheid

INSTALLATIELOCATIE-EISEN

a) Deze unit is niet bedoeld voor gebruik buitenshuis. Houd de juiste kamertemperatuur aan en inlaatwatertemperatuur volgens bovenstaande specificatietabel. Anders is het heeft invloed op de ijsproductieprestaties. b) Dit apparaat mag niet in de buurt van warmtebronnen worden geplaatst.

c) De unit moet op een stevige en vlakke ondergrond worden geplaatst op een normale hoogte. bovenste

hoogte. d) Er moet aan de achterkant minimaal 2 inch ruimte zijn voor aansluiting en een speling van 10 inch aan de voorkant om de deur te openen en een goede luchtcirculatie te behouden circulatie.

e) Plaats niets bovenop de ijsblokjesmachine.

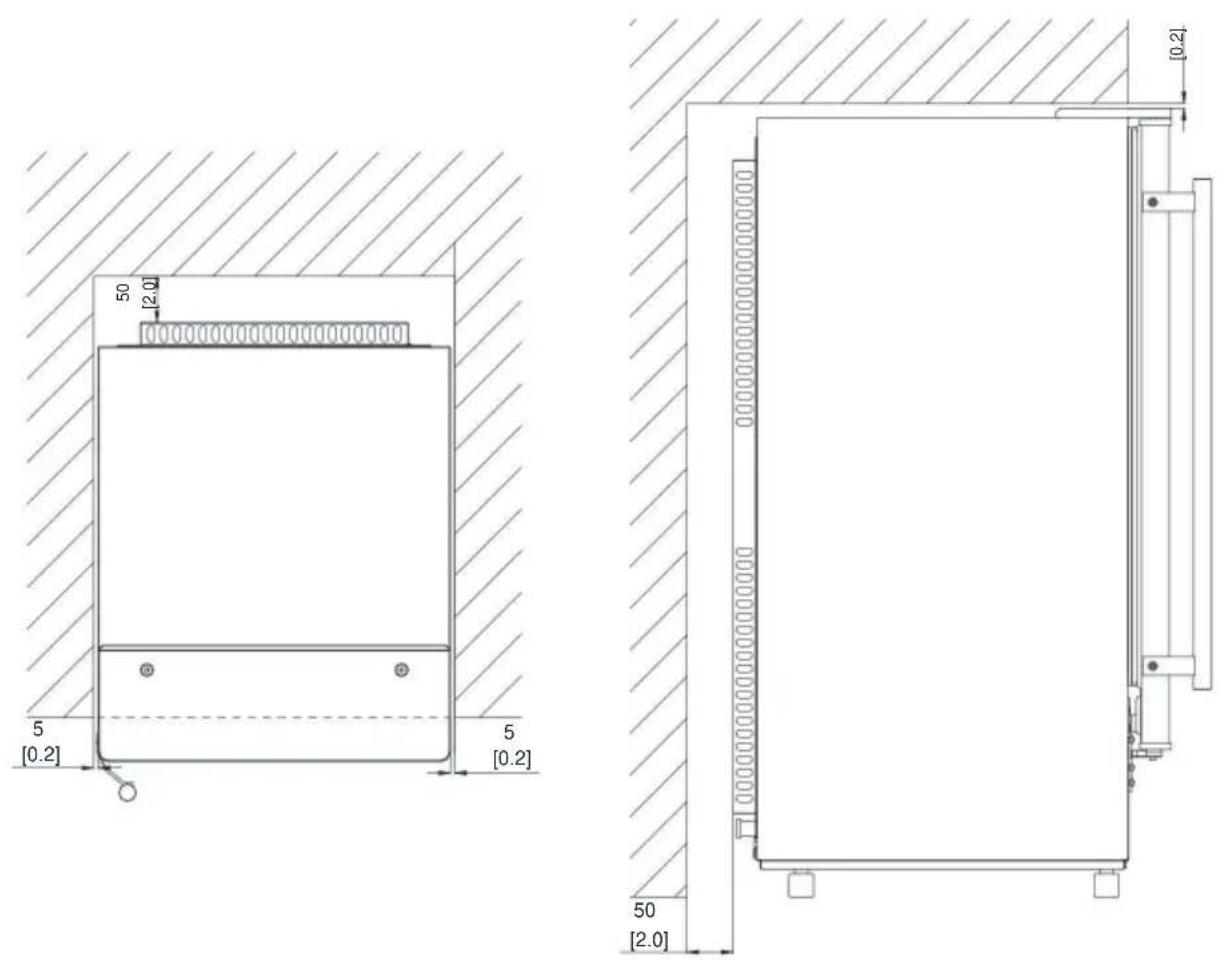

Inbouwruimte bovenaanzicht (mm)

Zijaanzicht (mm)

Om een goede ventilatie voor uw ijsblokjesmachine te garanderen, moet de voorkant van het apparaa volledig vrij (minimaal 16 inch vrije ruimte). Laat ongeveer 0,2

2,5 cm ruimte aan de achterkant en 0,5 cm aan de bovenkant voor een goede luchtcirculatie.

De installatie moet het mogelijk maken om de ijsblokjesmachine naar voren te trekken indien nodig onderhoud.

Wanneer u de ijsblokjesmachine onder een aanrecht installeert, dient u de aanbevolen instructies te volgen afstandsmaten hierboven weergegeven. Plaats elektrische en watervoorzieningen en Plaats de afvoerleidingen op de aanbevolen locaties zoals afgebeeld.

Kies een goed geventileerde ruimte met temperaturen boven de 10 °C en lager 90 °F. Deze unit MOET worden geïnstalleerd in een gebied dat beschermd is tegen de elementen, zoals wind, regen, waternevel of druppels. De ijsmaker vereist een continue watertoevoer met 1-8 bar druk zoals hierboven vereist specificatietabel. De temperatuur van het water dat in de ijsmachine stroomt moet tussen de 5°C en 25°C liggen voor een goede werking.

Gevaar voor elektrische schokken

Steek de stekker in een geaard stopcontact.

Verwijder nooit de aardingspen.

Gebruik aparte voeding of stopcontact. Gebruik nooit een adapter.

Gebruik nooit een verlengsnoer.

Het niet opvolgen van deze instructies kan leiden tot de dood, brand of elektrische schokken. schok.

Voordat u uw ijsblokjesmachine naar zijn definitieve locatie verplaatst, is het belangrijk om:

Zorg ervoor dat u over een goede elektrische aansluiting beschikt.

Het wordt aanbevolen om een apart circuit te gebruiken dat alleen uw ijsblokjesmachine bedient.

voorzien. Gebruik stopcontacten die niet met een schakelaar of trekkoord kunnen worden uitgezet

ketting. Als het netsnoer of de stekker vervangen moet worden, moet dit door een

gekwalificeerde servicetechnicus.

Voor dit apparaat is een standaard stopcontact van 220-240 volt, 50 Hz nodig met

goede aarding betekent.

Aanbevolen aardingsmethode

Voor uw persoonlijke veiligheid moet dit apparaat goed geaard zijn.

Het apparaat is voorzien van een netsnoer met een geaarde stekker.

Om het mogelijke gevaar van een schok te minimaliseren, moet het snoer in een passende contactdoos worden gestoken.

wandcontactdoos met aarding, geaard volgens de nationale

Elektrische code en lokale codes en verordeningen. Als een bijpassende wandcontactdoos niet beschikbaar is, is het de persoonlijke verantwoordelijkheid van de klant om een een goed geaard stopcontact, geïnstalleerd door een gekwalificeerde elektricien.

UW IJSMACHINE REINIGEN VOORDAT U HET VOOR HET EERSTE GEBRUIK GEBRUIKT

Voordat u uw ijsblokjesmachine gebruikt, raden wij u ten zeerste aan deze schoon te maken diepgaand.

1. Open het deurtje voor de ijsafvoer.
2. Reinig met verdund schoonmaakmiddel, warm water en een zachte doek.
3. Reinig herhaaldelijk de binnenste delen die met water in aanraking komen, u kunt de waterafvoer eruit trekken afvoerbuis van de watertank met de aanduiding "H" in de bovenstaande afbeelding om de schoon water in de watertank, daarna schoonmaken van de binnenkant van de ijskast, tot alle binnenste delen schoon zijn, giet dan al het gereinigde water eruit de waterafvoerpoort aan de achterkant van het apparaat, aangegeven met "7" in de bovenstaande afbeelding.
   En moet de waterafvoerleiding van de watertank en de
   dop van de waterafvoerpoort van de unit, anders zal de unit geen ijs maken normaal. En stel voor dat u de

ijsblokjes gemaakt door de eerste ijsmaakcyclus na het reinigen.

1. De buitenkant van de ijsblokjesmachine moet regelmatig worden schoongemaakt met een milde zeep. reinigingsmiddel en warm water.

2. Droog de binnen- en buitenkant af met een schone, zachte doek.

WATERAANSLUITING VOOR UW IJSMACHINE

Belangrijk: Zorg ervoor dat u de nieuwe slangensets gebruikt die bij het apparaat zijn geleverd op de waterleiding worden aangesloten en dat oude slangensets niet opnieuw mogen worden gebruikt.

1. Sluit de watertoevoerslang aan op het apparaat

Stap 1: Verwijder eerst de tape op de waterinlaatpoort voor de watertoevoer
(aangegeven in de volgende illustratie "B") bevindt zich aan de achterkant van het apparaat, gebruik dan de vinger van je andere hand om de buitenste cirkel in te drukken
Stap 2: Steek het ene uiteinde van de witte waterslang in de waterinlaatpoort, duw hem helemaal naa binnen en installeer de tondeuse en vervolgens de waterslang terug
De verbinding is voltooid.

STAP 1: Verwijder de tape

STAP 2:In

A B

Waterinlaatpoort op de eenheid terug

Verwijder eerst de clip

Dan knippen

STAP 1: Verwijder de tape

STAP 2: Plaats de waterslang

Waterinlaatpoort op de eenheid terug

Verwijder eerst de clip

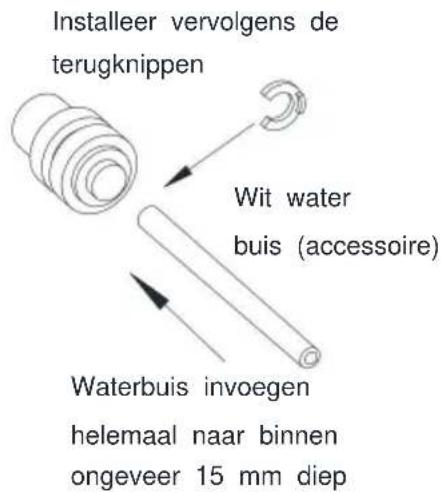

Installeer vervolgens de terugknippen Wit water buis (accessoire) Waterbuis invoegen helemaal naar binnen ongeveer 15 mm diep

Let op *: Bij het installeren van de waterinlaatleiding wordt het ten zeerste aanbevolen om: gebruik de waterbron die gefilterd is, omdat dit de smaak ten goede komt en de netheid van de machine en verlengt de levensduur van de apparatuur.

2. Aansluiten van de waterafvoerleiding

Trek de zwarte waterafvoerdop eruit (aangegeven met •A in

(zie bovenstaande afbeelding) sluit vervolgens de witte afvoerbuis aan die bij de afbeelding is inbegrepen. accessoire, sluit het andere uiteinde van deze afvoer weer aan op de hoofdwaterleiding drainageleiding.

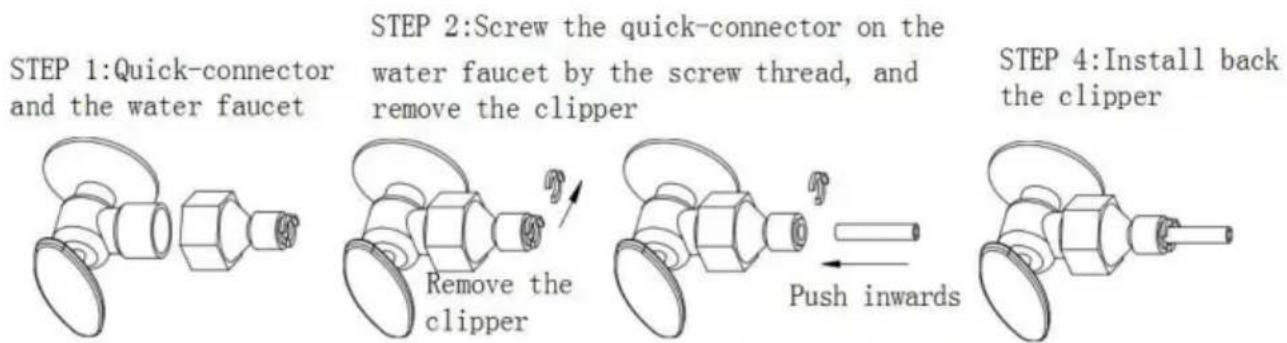

3. Sluit de waterslang aan op de waterkraan van de hoofdwaterleiding

leveringssysteem

Installeer eerst de meegeleverde snelkoppeling voor water op de waterkraan door schroefdraad; Verwijder ten tweede de clipper van de watersnelkoppeling, steek het andere uiteinde van de waterslang in deze snelkoppelingspoort

Realiseren drankje ongevee

volledig, installeer dan de clipper terug, ook deze stap is voltooid. Let op: De waterkraan moet door de klant zelf worden geleverd.

Belangrijk: De waterdruk van het hoofdwaterleidingnet moet minimaal 0,04-0,6 MPa bedragen.

Diagram van bedieningsknop en weergavegebied

OPERATION AREA TIMER CLEAN ON/OFF DISPLAY AREA OPERATION AREA + - -

WERKING VAN HET IJSPRODUCTIEPROCES

1. Opstarten: Steek de stekker in het stopcontact en het symbool knippert in het display. Drul op de AAN/UIT-knop op het bedieningspaneel. De machine begint ijs te maken wanneer de externe pijp water toevoegt tot het standaardniveau op de watertank via de elektromagnetische waterklep. Daarna,

de

symbool blijft constant helder in het displayvenster en

symbool zal roteren. De omgevingstemperatuur zal linksboven in het displayvenster worden weergegeven. "80°F" betekent dat de omgevingstemperatuur 80°F is.

Enkele minuten later worden de knipperende cijfers weergegeven in de

weergavegebied van de omgevingstemperatuur en het knipperende getal "10M" betekent Het apparaat heeft nog 10 minuten nodig om de ijsmaakcyclus te voltooien.

1. Wanneer de ijsmaakcyclus is voltooid, gaat het apparaat over op het ontdooiproces en

het symbool flitsen. Vervolgens voegt de externe pijp water toe aan het water

tank door de elektromagnetische klep, en de pijl op het symbool zal

knipperen totdat het water het standaardniveau bereikt. Ten slotte het symbool dooft en de unit gaat naar de volgende ijsmaakcyclus. Wanneer de

water kan het standaardniveau niet bereiken, het symbool is altijd helder en

de unit stopt met werken. Start de unit opnieuw op als er een tekort aan water is; anders start het apparaat na 15 minuten automatisch op.

Let op: Elke ijsmaakcyclus duurt tussen de 11 en 20 minuten. Het ijs

De tijd die nodig is om het te maken, varieert afhankelijk van de veranderingen in de omgevingstemperatuur en de watertemperatuur, vooral in de eerste ijsmaakcyclus. Het ijs de cyclus zal langer duren vanwege de hoge watertemperatuur in de watertank, maar dit zal niet langer dan 30 minuten duren.

1. Pas de dikte van het ijs aan: Druk op de knop "+" en "-" op het bedieningspaneel om de ijsdikte aan te passen. Het getal linksonder in het display venster is de instelling van de ijsmaaktijd, en de standaardinstelling is "0".

Om dikker ijs te produceren, voegt u één minuut ijsbereidingstijd toe door eenmaal op de knop "+" te drukken; om daarentegen dunner ijs te produceren, vermindert u de ijsbereidingstijd met één minuut. tijd maken door eenmaal op "-" te drukken. Start de machine opnieuw op en hij gaat terug na de standaardinstelling van "0".

Let op: De momenteel ingestelde tijd verandert alleen de volgende en de daaropvolgende ijstijd cycli maken.

4.Wanneer de

symbool licht op, de machine stopt met werken en het zal

werk opnieuw nadat je het ijs hebt verwijderd.

1. Schakel het apparaat uit: Druk tijdens het ijsbereidingsproces op de knop "AAN/UIT"

knop op het bedieningspaneel om het apparaat uit te schakelen en het apparaat gaat in de standby-modus. Als u "ON/OFF" langer dan 5 seconden ingedrukt houdt tijdens het ijs het maken van het proces, dan gaat de unit direct het ontdooiproces in. Dit functie kan helpen het ijs op de ijsplaat te verwijderen. Druk op "AAN/UIT" om uit te schakelen de machine naar beneden.

6. Tijdinstelling: Instelbereik: 1-24 uur

Tijdsafhankelijke uitschakeling: Wanneer het apparaat in werking is, kan de tijdsafhankelijke uitschakeling worden ingesteld.

Tijd aan: Wanneer het apparaat in stand-by staat, kunt u het apparaat instellen met ON-TIMER. Hoe stel je de timing in?

Druk op de TIMER-knop, de standaard timingtijd is "1H" in het displayvenster,

druk dan op de knop "+" om de gewenste timing aan te passen, elke keer dat u

druk op de “+” knop, de tijd wordt met 1 uur opgeteld. Druk op de “-” knop om de tijd te verkorten.

timing tijd. Tijdens het proces van tijdsaanpassing. De "H" in de onderste

hoek van het nummer zal knipperen, dan na 5 seconden knipperen zonder

Als u op drukt, verandert de letter "H" van knipperend naar altijd weergegeven, wat betekent dat het timerprogramma is voltooid.

In de stand-bystand staat er 5H op het display, dit betekent dat het apparaat automatisch start.

na 5 uur; In de ijsbereidingstoestand wordt 5H weergegeven, wat betekent dat de machine automatisch uitschakelen na 5 uur, de "H" in het display

geeft aan dat de machine momenteel een timingfunctie heeft, en het nummer in

front zal kleiner en kleiner worden. Totdat het nul wordt, eindigt de timing en gaat de machine naar de modus die u nodig hebt.

Hoe u de timing kunt annuleren

Wanneer de unit een timing heeft (het displayvenster geeft XX H weer), druk dan op de knop "TIMER", de timing wordt geannuleerd na het nummer op het scherm en "H" zijn gedoofd.

Als de eenheid een timing heeft, zal het weergavegebied in de linker benedenhoek geeft de tijd van de timing en de tijd van het ijsmaken weer, en de weergave inhoud wordt elke 5 seconden gewisseld.

7. Automatisch zelfreinigingsprogramma. De standaard reinigingstijd is 20 notulen.

Start het zelfreinigingsprogramma: Nadat u alle waterleidingen hebt aangesloten, sluit u de stekker weer aan. op de hoofdvoedingsstekker en druk vervolgens op de knop "TIMER CLEAN"

bedieningspaneel langer dan 5 seconden ingedrukt houden om het zelfreinigingsprogramma te openen,

het symbool draaien op beeldschermen. Tijd aftelgebied

display 20M. En het "CLEAN" lampje zal altijd branden gedurende deze periode, het cijfervenster zal

de resterende tijd aangeven, de waterpomp draait 8 minuten en stopt 3 minuten, altijd recyclen.

De totale duurtijd is 20 minuten voor één zelfreinigend programma. Ook wanneer de waterpomp stopt,

zal het water automatisch naar de watertank worden gevoerd.

Annuleer het zelfreinigingsprogramma: Het duurt ongeveer 20 minuten om een zelfreinigingsprogramma te voltooien. Wanneer het programma is afgelopen, gaat het systeem automatisch in de uit-stand. En u kunt ook op de knop "AAN/UIT" op het bedieningspaneel drukken om het zelfreinigingsprogramma geforceerd te annuleren.

1. Hoe schakel ik van Fahrenheit (°F) naar Celsius (°c)?

Houd de knop +"of"- "langer dan 5 seconden ingedrukt, dan schakelt hij automatisch over.

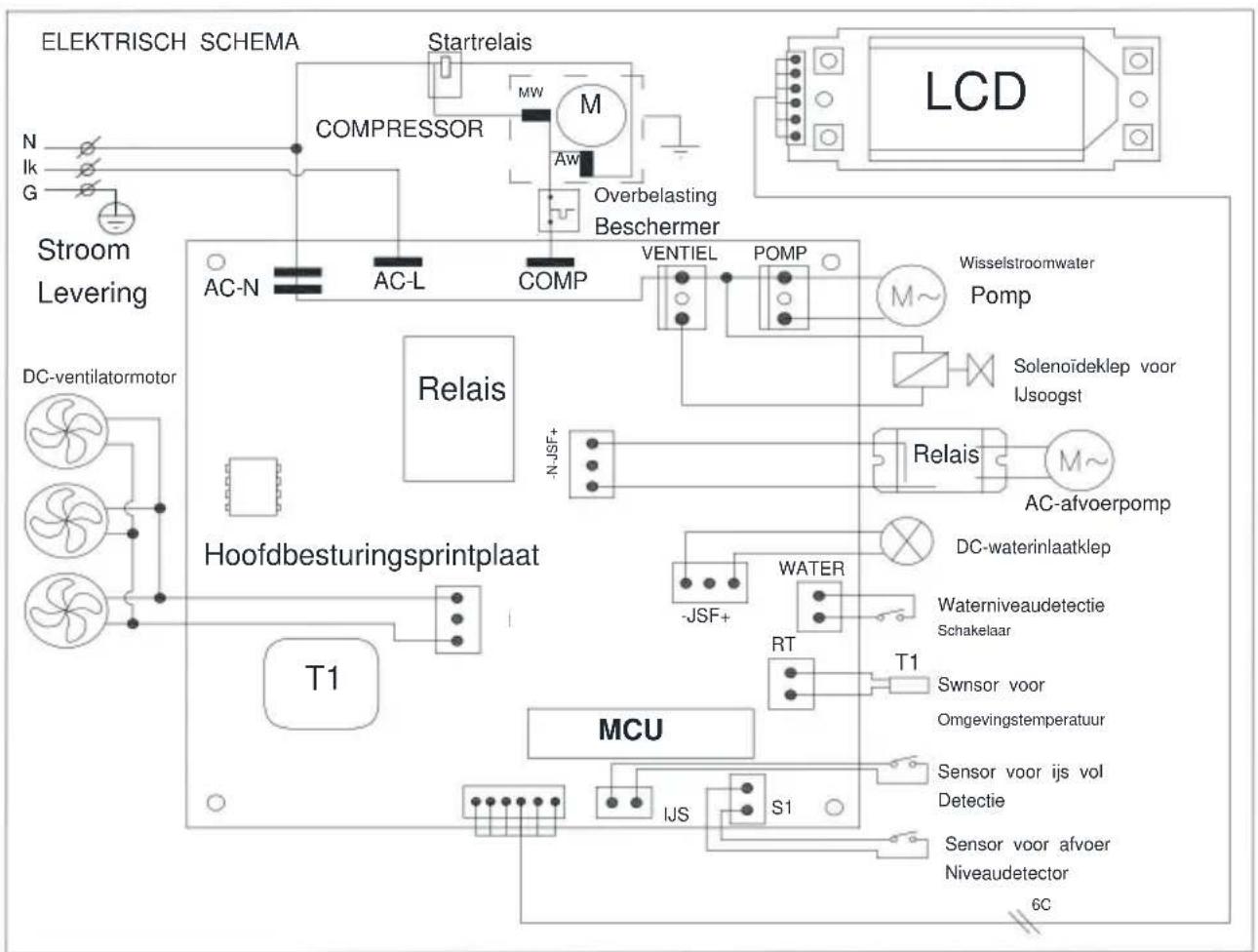

BEDRADINGSSCHEMA

Normale geluiden

Uw nieuwe ijsmachine kan geluiden maken die u niet bekend voorkomen. De meeste de nieuwe geluiden zijn normaal. Harde oppervlakken zoals de vloer, muren en kasten

kunnen de geluiden luider laten lijken dan ze in werkelijkheid zijn. De volgende

beschrijft de soorten geluiden die voor u nieuw kunnen zijn en wat voor u misschien nog nieuw is ze maken. • U

hoort een sissend geluid wanneer de waterklep opengaat om de

watertank voor elke cyclus. •

Ratelende geluiden kunnen afkomstig zijn van de stroming van het koelmiddel of de waterleiding.

Items die bovenop de ijsblokjesmachine worden bewaard, kunnen ook geluiden

maken. • De compressor met hoog rendement kan een pulserend of hoog piepend geluid maken geluid.

- Water dat van de watertank naar de verdamperplaat stroomt, kan een

spatgeluid. • Water

dat van de verdamper naar de watertank stroomt, kan een

spattend geluid. • Aan

het einde van elke cyclus kunt u een gorgelend geluid horen dat wordt veroorzaakt door het koelmidstroomt in uw ijsblokjesmachine.

- U hoort mogelijk lucht door de condensorventilator over de condensor worden geblazen.

Tijdens de oogstcyclus kunt u het geluid van vallende ijsblokjes horen

de ijsopslagbak. •

Wanneer u de ijsblokjesmachine voor het eerst start, hoort u mogelijk water stromen continu. De ijsmaker is geprogrammeerd om een spoelcyclus uit te voeren voordat hij begint ijs te maken.

De ijsblokjesmachine voorbereiden op langdurige opslag

Als de ijsblokjesmachine gedurende langere tijd niet wordt gebruikt of naar een andere locatie moet worden verplaatst, op een andere plaats zal het nodig zijn om al het water eruit te laten lopen systeem.

1. Laat alle ijsblokjes uit de ijsverdamper zijn geworpen maker.

2. Schakel het apparaat uit en haal de stekker uit het stopcontact.

3. Sluit de hoofdwatertoevoer af.

4. Koppel de watertoevoerslang los van de waterinlaatklep.

5. Trek de waterafvoerbuis van de watertank eruit, aangegeven met "H" hierboven illustratie om het water uit de watertank te laten lopen. Wanneer al het water is leeggepompt, om de waterafvoerleiding van het water weer terug te plaatsen tank.
6. Laat vervolgens al het water weglopen via de waterafvoerpoort die zich bij het apparaat bevindt achterkant met de aanduiding "7" in de bovenstaande illustratie.
7. Koppel de waterafvoerleiding los van de hoofdafvoerleiding of de vloerafvoer en sluit de afvoerdop weer af.
8. Zet de deur open om luchtcirculatie mogelijk te maken en schimmel en meeldauw te voorkomen.
9. Laat de watertoevoerslang en het netsnoer losgekoppeld totdat u klaar bent om hergebruik.
10. Droog de binnenkant en veeg de buitenkant van het apparaat af.
11. Doe een plastic zak over het apparaat om stof en vuil te weren.

REINIGING & ONDERHOUD

WAARSCHUWING: Voordat u reinigings- of onderhoudswerkzaamheden uitvoert, moet u de ijsblokjesmachine loskoppelen van de hoofdstroomvoorziening. (UITZONDERING:

Zelfreinigingsprogramma voor de ijsblokjesmachine).

Gebruik geen alcohol of dampen voor het reinigen/ontsmetten van de ijsmachine.

kan scheuren in de kunststof onderdelen veroorzaken.

Laat een getrainde servicemonteur de condensor ten minste één keer controleren en schoonmaken.

eenmaal per jaar, zodat het apparaat goed blijft werken.

Dit apparaat moet worden gereinigd met een waterstraal.

VOORZICHTIGHEID

Als de ijsblokjesmachine langere tijd niet is gebruikt, moet u deze vóór de volgende keer gebruiken. gebruik het moet grondig worden schoongemaakt. Volg zorgvuldig alle instructies voorzien voor het schoonmaken of het gebruik van een ontsmettingsoplossing. Laat geen oplossing in de ijsblokjesmachine na het schoonmaken.

Regelmatige reiniging en goed onderhoud zorgen voor efficiëntie, top prestatie, hygiënisch en lange levensduur. De vermelde onderhoudsintervallen zijn gebaseerd op normale omstandigheden. U kunt de intervallen verkorten als u huisdieren hebben, of de unit buiten wordt gebruikt, of er zijn andere speciale overwegingen.

Wat niet gedaan moet worden

Bewaar nooit iets in de ijskast dat geen ijs is: voorwerpen zoals wijn en bierflessen zijn niet alleen onhygiënisch, maar de etiketten kunnen ook afglijden en de afvoerbuis verstoppen.

Buitenreiniging

De deur en de kast kunnen worden gereinigd met een mild schoonmaakmiddel en warm water. wateroplossing zoals 28 g afwasmiddel gemengd met 7,5 l warm water

water. Gebruik geen oplosmiddelhoudende of schurende reinigingsmiddelen. Gebruik een zachte spons en spoel af met schoon water. Veeg af met een zachte, schone handdoek om water te voorkomen spotten.

Roestvrijstalen modellen kunnen verkleuren bij blootstelling aan chloorgas en moet worden schoongemaakt. Reinig roestvrijstalen modellen met een mild reinigingsmiddel en warm wateroplossing en een vochtige doek. Gebruik nooit schurende schoonmaakmiddelen agenten.

LET OP: Roestvrijstalen modellen die worden blootgesteld aan chloorgas en vocht, zoals in ruimtes

bij spa's of zwembaden kan er enige verkleuring van het roestvrij staal optreden staal. Verkleuring door chloorgas is normaal.

Interieurreiniging

Voor ijsopslagbak

De ijsopslagbak moet af en toe worden ontsmet. Maak de bak schoon voordat de ijsblokjesmachine wordt voor het eerst gebruikt en hergebruikt na een stop van een tijdje langere tijd. Het is meestal handig om de prullenbak te ontsmetten nadat de Het ijsblokjessysteem is schoongemaakt en de opslagbak is leeg.

1. Koppel de stroom naar het apparaat los.

2. Open de deur en veeg de binnenkant schoon met een schone doek. ontsmettingsoplossing gemaakt van 28 g bleekmiddel of chloor en 7,5 l heet water (36 tot 46 graden Celsius).

3. Spoel grondig met schoon water. Het afvalwater wordt afgevoerd via de afvoerbuis.
4. Sluit de stroom weer aan op het apparaat.

De ijsschep moet regelmatig worden gewassen. Was hem net als elk ander voedsel houder.

WAARSCHUWING

Gebruik GEEN schoonmaakmiddelen op basis van oplosmiddelen of schuurmiddelen aan de binnenkant. Deze reinigingsmiddelen kunnen smaak aan de ijsblokjes doorgeven, of ze beschadigen of verkleuren het interieur.

Reiniging van ijsblokjesonderdelen

Tijdens het gebruik, periodiek het hoofdsysteem van uw apparaat schoonmaken ijsblokjesmachine.

1. Herhaal de bovenstaande stap om de watertank en andere interne onderdelen van het apparaat schoon te maken. eenheid.
2. Vooral aan de waterverdelingsbuis op de verdamper, wanneer de compressor en de waterpomp werken normaal, maar als er geen water is

stroomt uit de waterverdeelbuis of het water dat stroomt is erg klein, laat deze waterverdeelbuis dan leeglopen om hem zorgvuldig schoon te maken. Maak elk

kleine gaatjes op de waterverdeelbuis die in de volgende illustratie worden weergegeven, zorg ervoor dat elk gaatje niet door iets verstopt is en installeer het vervolgens terug naar de oorspronkelijke locatie.

1. Wanneer er ijsblokjes op het oppervlak van de verdamper zitten, maar deze er niet gemakkelijk af kunnen vallen, gebruik dan geen mechanische middelen om deze met geweld te verwijderen; druk alleen langer dan 5 seconden op de knop "AAN/UIT", het apparaat gaat dan in het ijs-smeltproces, na enige tijd vallen de grote ijsblokjes naar beneden, schakel het apparaat vervolgens uit en haal de stekker uit het stopcontact om het oppervlak van de verdamper schoon te maken.

1. Voor de watertank en de ijs-vol detectieplaat Ook de watertank en de ijs-vol detectieplaat zijn erg belangrijk om uw ijsblokjes hygiënisch te houden. Doe een mengsel van neutrale reiniger en water in een schone

waterstraal en spuit vervolgens op het gehele binnenoppervlak van de tank en de ijsdetectieplaat. Veeg deze oppervlakken zo ver mogelijk af met een schone doek. En spray dan de oppervlakken met schoon water, afvegen met een droge schone doek. Laat vervolgens uitlekken het gereinigde water in de watertank door de waterafvoerbuis eruit te trekken de watertank met de aanduiding "H" in bovenstaande illustratie. Wanneer alle gereinigde water is afgevoerd, om de waterafvoerleiding van de waterreservoir.

Suggestie: Na het schoonmaken van de binnendelen en het terugplaatsen op de juiste plaats respectievelijke positie, zet de machine weer aan het werk en gooi de eerste partij ijs weg.

Reiniging van het ijsproductiesysteem met behulp van Nu-Calgon Nikkelveilige ijsmachinereiniger

Mineralen die tijdens de vriescyclus uit het water worden verwijderd, zullen uiteindelijk een harde schilferige afzetting in het watersysteem vormen. Reinigen van de systeem helpt regelmatig de opbouw van minerale kalk te verwijderen. Hoe vaak u de noodzaak om het systeem te reinigen hangt af van hoe hard uw water is. Met hard water van 4 tot 5 korrels/liter, moet u het systeem mogelijk zo vaak schoonmaken als elke 6 maanden.

1. Zet de ijsmaker uit. Houd de ijsmaker aangesloten op de watertoevoer en afvoerbuis. Maar draai de waterkraan van de hoofdwatervoorziening dicht.
2. Open de deur en schep alle ijsblokjes eruit. Gooi ze weg of Bewaar ze in een koelbox of koelbox.
3. Maak de reinigingsoplossing. Meng de Nu-Calgon Nickle Safe Ice Machinereiniger met water om de reinigingsoplossing te maken.

WAARSCHUWING

Draag rubberen handschoenen en een veiligheidsbril (en/of een gelaatsscherm) wanneer het overhandigen van ijsmachinereiniger of ontsmettingsmiddel.

Gebruik een plastic of roestvrijstalen container met een inhoud van meer dan 4 liter, meng 300 ml Nu-Calgon Nickle Safe Ice-machine Cleaner met 2,8 liter warm water water van ongeveer 120ÿ-140ÿ. Verdeel ze vervolgens in 2 gelijke porties over 2 kopjes. Het is beter om de temperatuur van elk kopje reinigingsoplossing constant te houden.

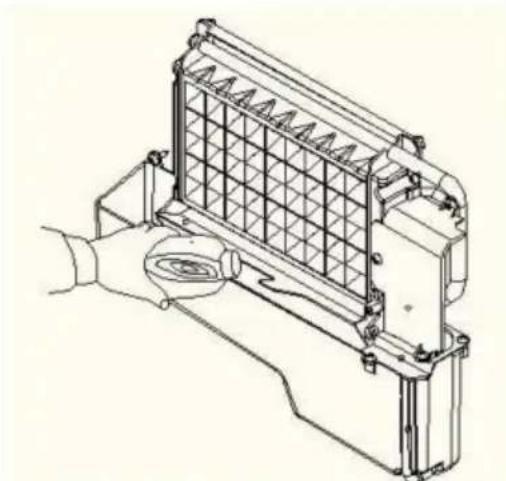

1. Controleer of de waterafvoerleiding van de watertank goed is aangesloten. correct geïnstalleerd in de gleuf van de tankwand. Giet vervolgens een kopje Nikkelveilige ijsmakerreinigingsoplossing in de watertank. Wacht ongeveer 5 minuten.

2. Zet de stroom naar de ijsmachine aan en druk vervolgens op de knop "TIMER CLEAN" op bedieningspaneel langer dan 5 seconden ingedrukt houden om het zelfreinigingsprogramma te openen. Net als bovenstaande uitleg, de waterpomp draait 8 minuten en stopt dan gedurende 3 minuten, één cyclus, opnieuw één cyclus. De totale duurtijd is 30 minuten voor één zelfreinigingsprogramma.

Tijdens dit proces zal het lampje "CLEAN" altijd branden en zal het cijfervenster de resterende tijd aangeven.

1. Nadat een zelfreinigingsprogramma 30 minuten heeft geduurd, haalt u de afvoerbuis van de watertank, laat de reinigingsoplossing naar beneden lopen ijsopslagbak. Schud het apparaat lichtjes om al het schoonmaakmiddel eruit te laten lopen oplossing volledig. Installeer vervolgens de afvoerbuis terug in de gleuf van het water tank.

2. Herhaal stappen 4-6 om het ijsproductiesysteem nogmaals schoon te maken.

WAARSCHUWING

De reiniger voor ijsmachines bevat zuren.

Gebruik of meng GEEN andere reinigingsproducten op basis van oplosmiddelen.

Gebruik rubberen handschoenen om uw handen te beschermen. Lees de materiaalveiligheidsvoorschriften zorgvuldig door. instructies op de verpakking van de ijsmachinereiniger.

1. Open vervolgens de waterkraan van de hoofdwatervoorziening en laat het water stromen. in de unit. Druk nogmaals op de knop "TIMER CLEAN" op het bedieningspaneel voor meer dan 5 seconden, om het zelfreinigingsprogramma te openen. Hetzelfde als hierboven uitleg, de waterpomp draait 8 minuten en stopt 3 minuten, één cyclus, opnieuw één cyclus. De totale duurtijd is 30 minuten voor één zelfreinigend programma.

Tijdens dit proces zal het "CLEAN"-lampje altijd branden gedurende deze periode, en het cijfervenster zal de resterende tijd aangeven. Door dit proces zal het Spoel de waterverdeelbuis, verdamper, waterpomp, siliconenbuis en watertank, enz.

1. Nadat een zelfreinigingsprogramma is voltooid, trekt u de afvoerbuis eruit de watertank, laat de reinigingsoplossing weglopen naar de onderste ijsopslag Schud het apparaat ook lichtjes om al het water eruit te laten lopen.

Plaats vervolgens de afvoerbuis weer stevig terug in de gleuf van de watertank.

1. Herhaal stap 8-9 nog 2 keer.

2. Volg het bovenstaande programma om de ijsbak schoon te maken.

3. Als dit speciale reinigingsprogramma is voltooid, kunt u terugkeren naar de normale ijsmaakmodus. En stel voor om de eerste partij ijsblokjes weg te gooien.

Schoonmaaksuggestie

1) DAGELIJKSE SCHOONMAAK

De ijsschep, de deur en de waterverdeelbuis moeten worden schoongemaakt door uzelf per dag. Spoel aan het einde van elke dag de ijsschep en

Veeg beide zijden van de deur af met een schone doek.

2) HALF-MAANDELIJKSE SCHOONMAAK

De ijsschep, de ijsbak, de watertank, de ijsvoldetectieplaat en de

oppervlak van de verdamper moet u zelf twee keer per maand schoonmaken

volgens het interieurreinigingsprogramma.

3) HALFJAARLIJKSE SCHOONMAAK

Alle componenten en oppervlakken die worden blootgesteld aan water of ijsblokjes, zoals ijs opslagbak, watertank, deur, verdamper, waterpomp, siliconenslang, water

scheidingsbuis, enz. moeten worden gereinigd met Nu-Calgon Nickle Safe

IJsmachinereiniger per 6 maanden. Ze moeten

gereinigd door de servicemonteur volgens het ijsmaaksysteem

schoonmaakprogramma.

NORMALE PROBLEMEN OPLOSSEN

Probleem	Mogelijke oorzaak	Oplossing
" indicator is aan. indicator is aan.	Geen watervoorziening	Controleer de hoofdwatervoorziening druk of controleer het water toevoerslang is geblokkeerd of niet, het toevoegen van de waterdruk of het schoonmaken van de slang is noodzakelijk.
	Drijvende bal van de waterpeil detectieschakelaar is geblokkeerd, kan niet worden opgetild	Maak de watertank en de waterniveau detectie schakelaar.
	Water stroomt eruit uit het water tankWater stroomt eruit uit het water afvoerbuis van de waterreservoir.	Plaats het apparaat op het waterpas positie, niet op de helling.Trek de pijp eruit en installeer hem terug naar de gleuf van de watertank op de juiste manier.
De eenheid begint binnen te komen het ijs maken proces, maar geen water in het apparaat, of waterst en de indicator flitsen	Watervoorziening slangbreuk, stroming stromen in heel langzaam.	Controleer de hoofdwatervoorziening druk of controleer het water toevoerslang is geblokkeerd of niet, het toevoegen van de waterdruk of het schoonmaken van de slang is noodzakelijk.
Waterpomp is werkend, maar geen water uitstromen van de water verdeelbuis	De kleine gaatjes op het water verdeelt De pijp is verstopt.	Maak deze kleine gaatjes schoon.
De transparantie van het ijsblokje is niet erg goed	De waterkwaliteit is slecht	Verander de watertoevoer of gebruik het waterfilter om te verzachten of te filteren het water.
De vorm van een ijsblokje is onregelmatig	De waterkwaliteit is niet goed of de watertank is erg vies	Maak de watertank schoon en verversen met nieuw water.
	De kleine gaatjes op het water verdeelpijp is sommige geblokkeerd	Maak de waterverdelingsbuis schoon en zorg ervoor dat alle negen gaten schoon ontstopt
IJsblokje is heel dun	Omgeving temperatuur is te hoogLuchtcirculatierond de eenheid isniet goed	Verplaats de eenheid naar laag temperatuurruimte, of verlengen de tijd van elke ijsbereiding cyclus.Zorg ervoor dat er meer is dan20CM ruimte tussen de voor- enachterkant van de unit en het obstakel
IJsblokje is te dik	Omgevingtemperatuur is te laag	Verkort de tijd van elke ijsmaakcyclus.
indicator staat aan	De ijsvoorraadbak zit volmet deijsblokje.	Haal wat ijsblokjes tevoorschijn
De ijsmaakcyclus isnormaal, maar er zijngeen ijsblokjesgeproduceerd	De temperatuur vande omgeving, ofwater in watertankis te hoog	Ga naar de plek met eentemperatuur lager dan90 graden Fahrenheit, Celsius en gaover op water met een lagetemperatuur.
	Lekkage vankoelmiddel	Technische serviceman nodigonderhouden
	Koelsysteembuis isverstopt	Technische service nodigpersoon om te onderhouden

FOUTINDICATOR

a) Storing omgevingstemperatuursensor Weergave E1 in digitaal venster. b) De machine maakt geen ijs of er is een gaslek Weergave E2 in digitaal venster. c) De afvoerpomp werkt niet, Weergave E in digitaal venster (Alleen voor het apparaat met afvoertank). d) Magnetische regelschakelaar----

Het "Vol"-lampje brandt wanneer u het apparaat aansluit of net inschakelt. En het verwijdert de storingsweergave als deze schakelaar elektrisch is kortgesloten.

e)Druk tijdens het ijsmaakproces langer dan 5 seconden op de "AAN/UIT"-knop, het apparaat start met het invoeren van het ijsoogstprogramma. En na het ijsoogstprogramma gaat het verder met het invoeren van het ijsmaakproces.

CORRECTE VERWIJDERING VAN DIT PRODUCT

Deze marketing geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid, waar dan ook in de EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwerking te voorkomen, recyclet u het op verantwoorde wijze om het duurzame hergebruik van materiële hulpbronnen te bevorderen. Om uw gebruikte apparaat te retourneren, gebruikt u de retour- en inzamelsystemen of neemt u contact op met de winkel waar u het product hebt gekocht. Zij kunnen dit product innemen voor milieuvriendelijke re

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-
