BEDIENUNGSANLEITUNG HBZB-36F Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

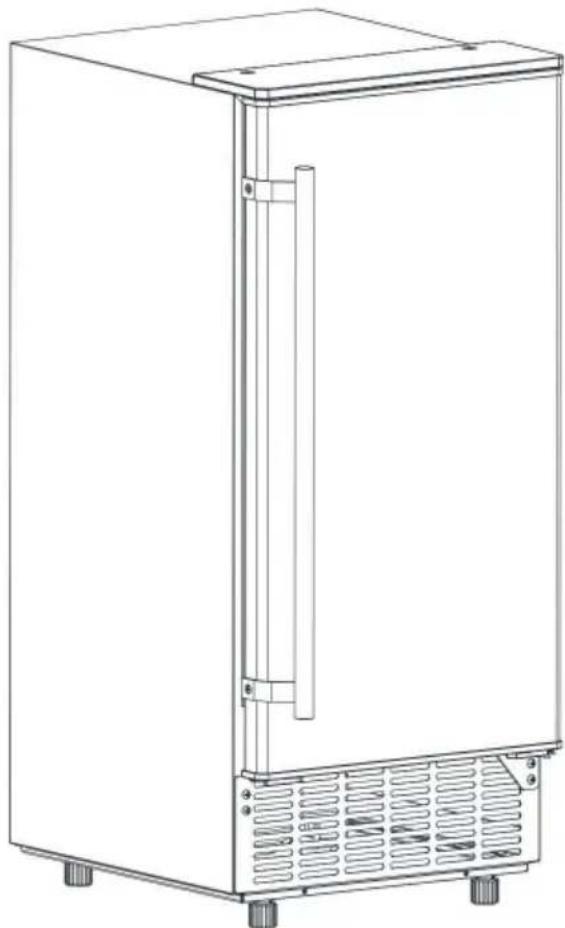

AUTOMATISCHER EISBEREITER

MODELL: HBZB-36F

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

AUTOMATISCHER EISBEREITER

MODELL: HBZB-36F

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

INHALT

WICHTIGE SICHERHEITSHINWEISE....3

SPEZIFIKATION....6

ABMESSUNGEN/ANSCHLÜSSE....6

BEWERTUNG....6

ALLGEMEINE INFORMATIONEN....7

KONSTRUKTION DER HAUPTEINHEIT....7

EISHERSTELLUNG UND DIE TEILE DES WASSERTANKS......8

BEDIENFELD....9

EXPLOSIONSZEICHNUNG....11

BEDIENUNG UND WARTUNG....14

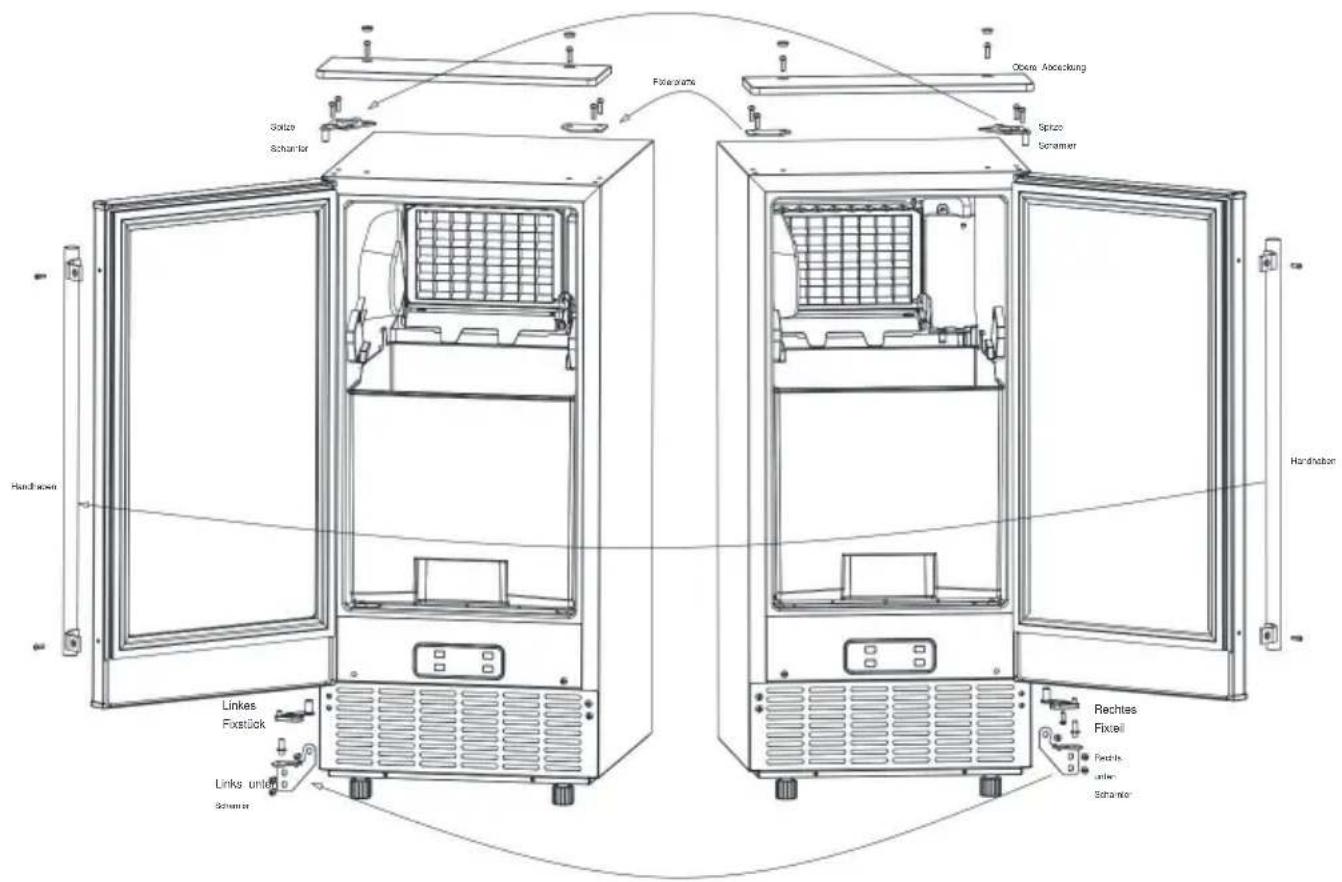

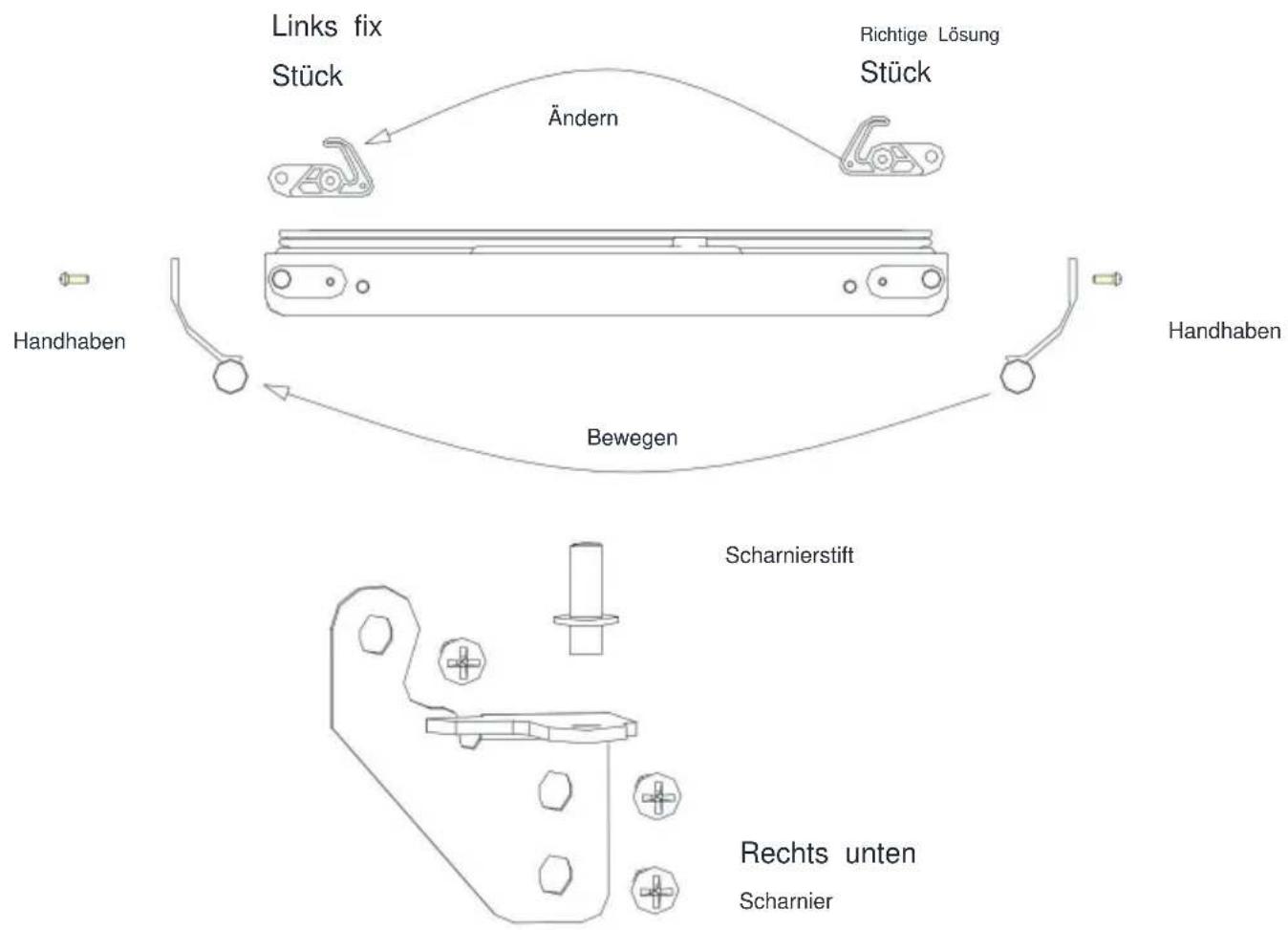

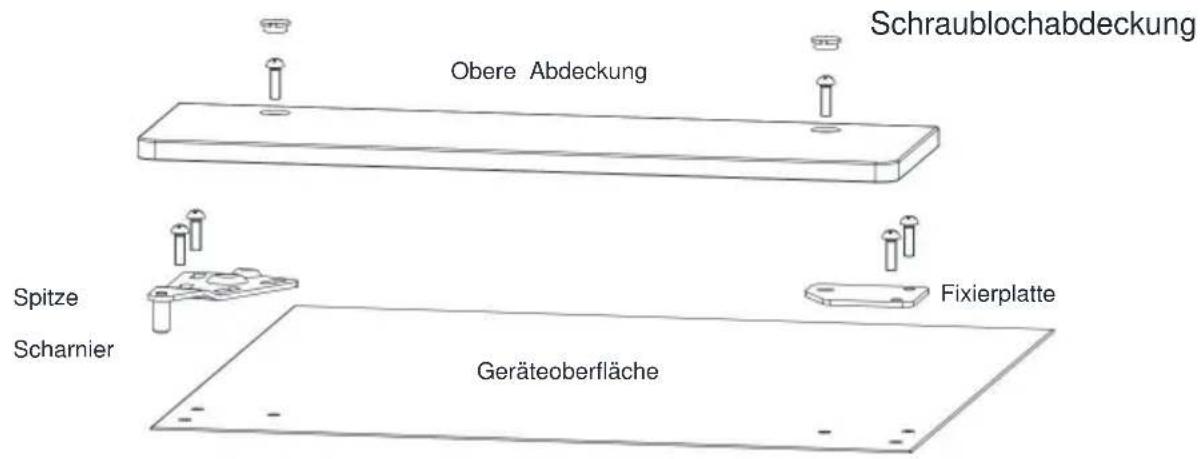

AUSPACKEN IHRES EISBEREITERS....14 TÜRUMKEHR

(Optional)....15 ANFORDERUNGEN AN DEN

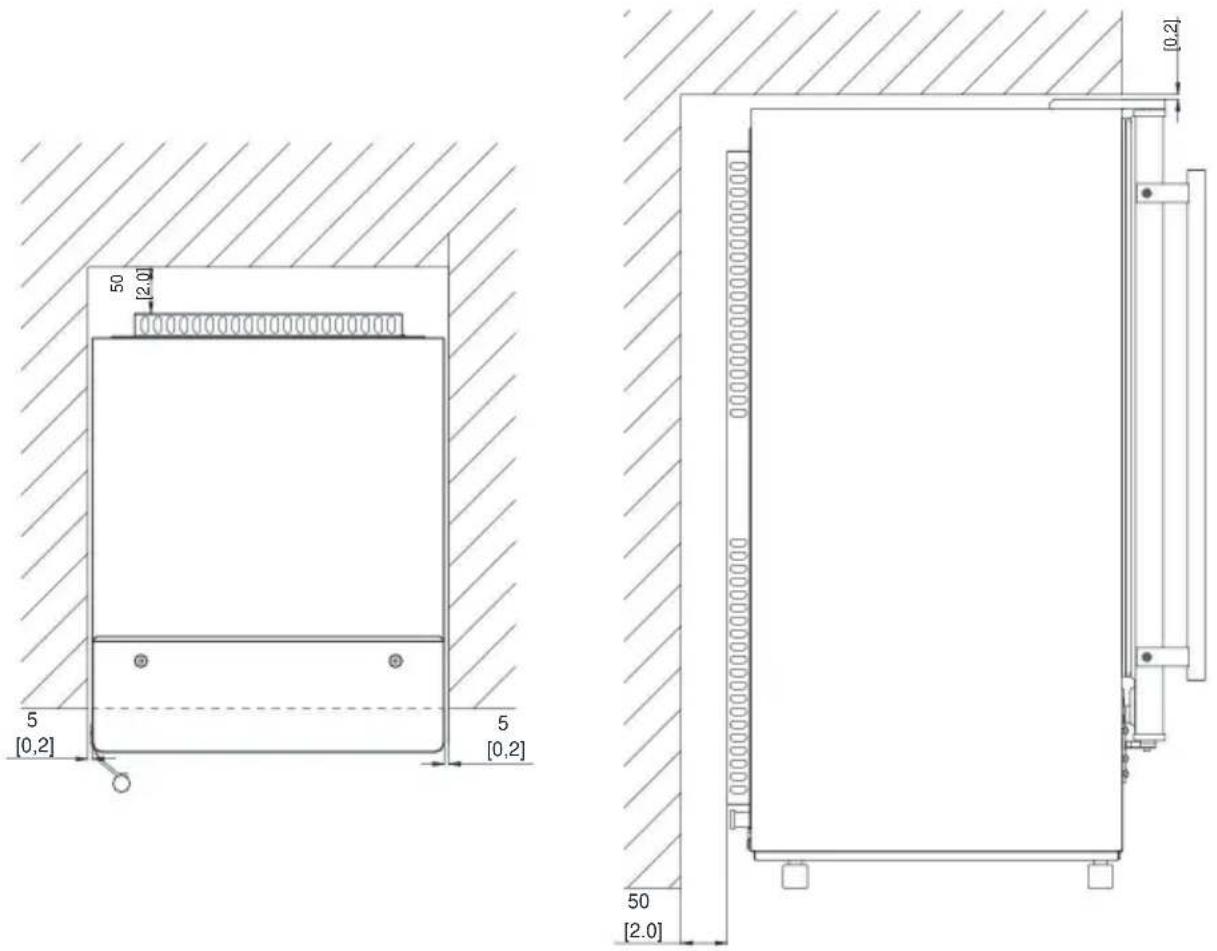

INSTALLATIONSORT....17

ELEKTRISCHE ANFORDERUNGEN UND ANSCHLÜSSE....19

REINIGUNG IHRES EISBEREITERS VOR DEM ERSTEN GEBRAUCH....

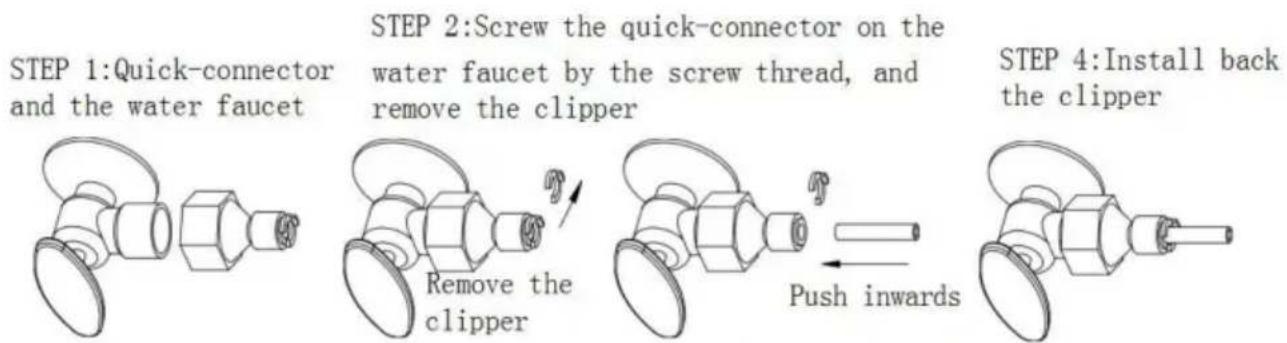

WASSERANSCHLÜSSE FÜR IHREN EISBEREITER....20

BEDIENUNG IHRES GERÄTS....22

Funktionsweise des Eisherstellungsprozesses....22

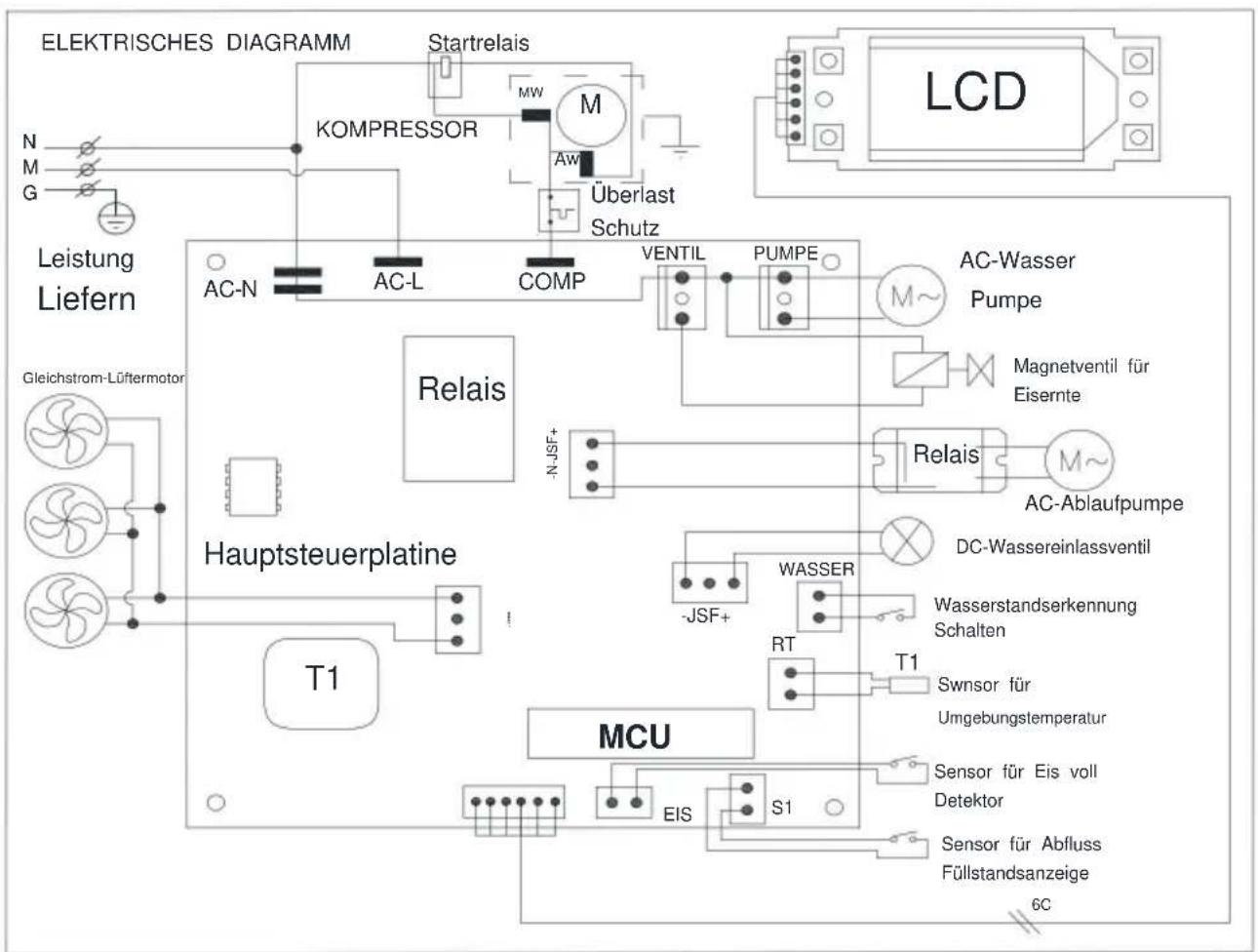

SCHALTPLAN....25

NORMALE GERÄUSCHE....26

VORBEREITUNG DES EISBEREITERS FÜR LANGE LAGERUNG...... ...

REINIGUNG UND WARTUNG....27

AUSSENREINIGUNG....28

INNENREINIGUNG....28

REINIGUNG DER EISHERSTELLUNGSTEILE....29

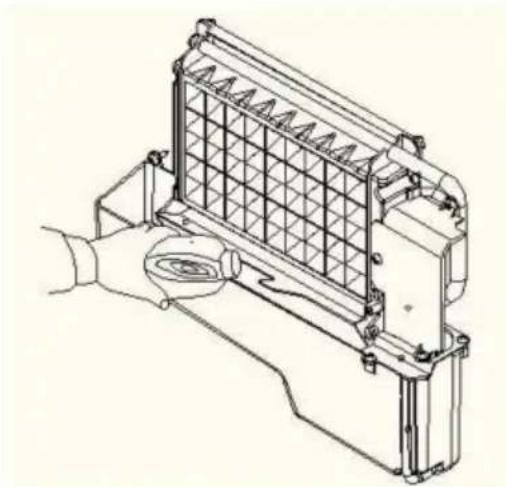

REINIGUNG DES EISHERSTELLUNGSSYSTEMS MIT NU-CALGON

NICKELSICHERER EISMASCHINENREINIGER....31

REINIGUNGSVORSCHLAG....33

NORMALE FEHLERSUCHE....34

KORREKTE ENTSORGUNG DIESES PRODUKTS....37

WICHTIGE SICHERHEIT

Beim Gebrauch von Elektrogeräten sind grundlegende Sicherheitsvorkehrungen zu treffen

befolgt werden, um das Risiko von Feuer, Stromschlag und Verletzungen von Personen oder

Eigentum. Lesen Sie vor der Verwendung eines Geräts alle Anweisungen.

Benutzen Sie das Gerät ausschließlich für den vorgesehenen Zweck, wie in dieser

Bedienungsanleitung. Dieser Eisbereiter muss ordnungsgemäß gemäß den

Lesen Sie vor der Verwendung die Installationsanweisungen sorgfältig durch.

Dieses Gerät muss so aufgestellt werden, dass der Stecker zugänglich ist. Verlegen Sie das Kabel nicht

über Teppichen oder anderen Wärmeisolatoren. Decken Sie das Kabel nicht ab. Bewahren Sie das Kabel

von befahrenen Bereichen fernhalten und nicht in Wasser tauchen. Kein anderes Gerät

müssen an die gleiche Steckdose angeschlossen werden und der Stecker muss fest eingesteckt sein.

in die Aufnahme eingesteckt.

Wir empfehlen nicht die Verwendung eines Verlängerungskabels, da es überhitzen kann und

Brandgefahr besteht. Wenn Sie ein Verlängerungskabel verwenden müssen, verwenden Sie 1,5 mm2

Mindestgröße und eine Nennleistung von mindestens 16ÿA/250ÿV\~ mit Stecker.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder

von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefährdungen zu vermeiden.

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für eine

dauerhaft einsetzbar, wobei die Stromzufuhr über den Netzstecker erfolgt.

Vor dem Reinigen oder Reinigen den Netzstecker ziehen bzw.

Wartung des Geräts. HINWEIS: Wenn dieses Produkt aus irgendeinem Grund

Service, empfehlen wir dringend, den Service von einem zertifizierten Techniker durchführen zu lassen.

Service.

Ziehen Sie niemals am Netzkabel, um das Gerät vom Stromnetz zu trennen. Fassen Sie immer den Stecker ar

fest und ziehen Sie es gerade aus der Steckdose.

Benutzen Sie das Gerät nicht im Freien. Schützen Sie das Gerät vor direkter Sonneneinstrahlung und

Stellen Sie sicher, dass

Zwischen der Rückseite Ihres Geräts und der Wand ist mindestens 6 Zoll Platz

und halten Sie die Vorderseite frei. Halten Sie die Belüftungsöffnung im Gerät frei

Gehäuse oder in der Einbaustruktur, frei von Hindernissen.

Kippen Sie das Gerät nicht um, da dies zu ungewöhnlichen Geräuschen führt und das

Eiswürfelgröße abnormal. Und im Ernst, es kann zu Wasserlecks führen

das Gerät.

Wenn das Gerät im Winter von außen hereingebracht wird, warten Sie einige Stunden auf Zimmertemperatur erwärmen, bevor Sie es einstecken.

Verwenden Sie zur Herstellung der Eiswürfel keine andere Flüssigkeit als Wasser.

Reinigen Sie Ihren Eisbereiter nicht mit brennbaren Flüssigkeiten. Die Dämpfe können eine Brand- oder Explosionsgefahr. •

WARNUNG: Dieses Gerät muss geerdet werden. Verwenden Sie die richtige Stromversorgung

Quelle gemäß Typenschild. • WARNUNG: Halten

Sie Lüftungsöffnungen im Gerätegehäuse oder in die eingebaute Struktur, frei von Hindernissen.

WARNUNG: Beschädigen Sie den Kältemittelkreislauf nicht.

WARNUNG: Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich

Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie werden beaufsichtigt oder

Anleitung zur Benutzung des

Gerät von einer für ihre Sicherheit verantwortlichen Person. •

WARNUNG: Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht spielen mit dem Gerät. •

WARNUNG: Dieses Gerät muss geerdet sein. Verwenden Sie 220-240 V/50 Hz geerdete Stromversorgung. •

WARNUNG: Lagern Sie keine explosiven Stoffe wie Aerosoldosen mit ein brennbares Treibmittel in diesem Gerät. • GEFAHR

- Brand- oder Explosionsgefahr. Brennbares Kältemittel verwendet.

Verwenden Sie keine mechanischen Geräte zum Abtauen des Eisbereiters. Nicht durchstechen Kältemittelschläuche.

GEFAHR – Brand- oder Explosionsgefahr. Entzündbares Kältemittel verwendet.

Reparatur nur durch geschultes Servicepersonal. Kühlmittel nicht beschädigen.

Schläuche.

- ACHTUNG – Brand- oder Explosionsgefahr. Es wurde brennbares Kühlmittel verwendet.

Lesen Sie das Reparaturhandbuch/Benutzerhandbuch, bevor Sie versuchen, das

Warten Sie dieses Produkt. Alle Sicherheitsvorkehrungen müssen befolgt werden.

ACHTUNG – Brand- oder Explosionsgefahr. Entsorgen Sie Eigentum in

In Übereinstimmung mit bundesstaatlichen oder örtlichen Vorschriften. Entzündbares Kältemittel

Gebraucht. • ACHTUNG - Brand- oder Explosionsgefahr durch austretendes Kältemittel Schläuche; Handhabungsanweisungen sorgfältig befolgen. Brennbares Kältemittel

Gebraucht.

- Der Eisbereiter muss gemäß den Sicherheitsnormen installiert werden für Kühlsysteme, ASHRAE15. Der Eisbereiter darf nicht installiert werden in Fluren oder Gängen von öffentlichen Gebäuden.

Wenn das Gerät ein Problem hat, muss es gewartet werden, und zwar durch ein gleichwertiges Ge Komponenten und dass die Wartung durch einen vom Hersteller autorisierten Service durchgeführt werden muss Personal, um das Risiko einer möglichen Entzündung durch falsche

Teile oder unsachgemäße

Wartung. • WARNUNG: Halten Sie Lüftungsöffnungen im Gerätegehäuse oder in die eingebaute Struktur, frei von Hindernissen. •

WARNUNG: Dieses Gerät ist für den Einsatz im Haushalt und ähnliche Anwendungen wie

Z. B. Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumgebungen;
Z. B. Bauernhöfe und von Kunden in Hotels, Motels und anderen Wohntypen Umgebungen; Z. B. Umgebungen vom Typ Bed & Breakfast;
Z. B. Catering und ähnliche Anwendungen außerhalb des Einzelhandels.

WICHTIG:

Die Adern dieses Netzkabels sind entsprechend der folgenden Farben gefärbt

Code: Grün und Gelb: Erde

Blau: Neutral

Braun: Live

Da die Farbe der Drähte im Netzkabel des Geräts möglicherweise nicht

Wenn die Farbe der Anschlussklemme in Ihrem Stecker mit der Markierung übereinstimmt, gehen Sie wie folgt vor:

Der grün-gelbe Draht muss mit dem

Anschlussklemme im Stecker, die mit dem Buchstaben E, G oder dem Symbol gekennzeichnet ist

oder grün oder grün-gelb gefärbt.

Der blaue Draht muss an die Klemme angeschlossen werden, die

mit dem Buchstaben N gekennzeichnet.

Der braune Draht muss an die Klemme angeschlossen werden, die

ist mit dem Buchstaben L gekennzeichnet.

Spezifikationen

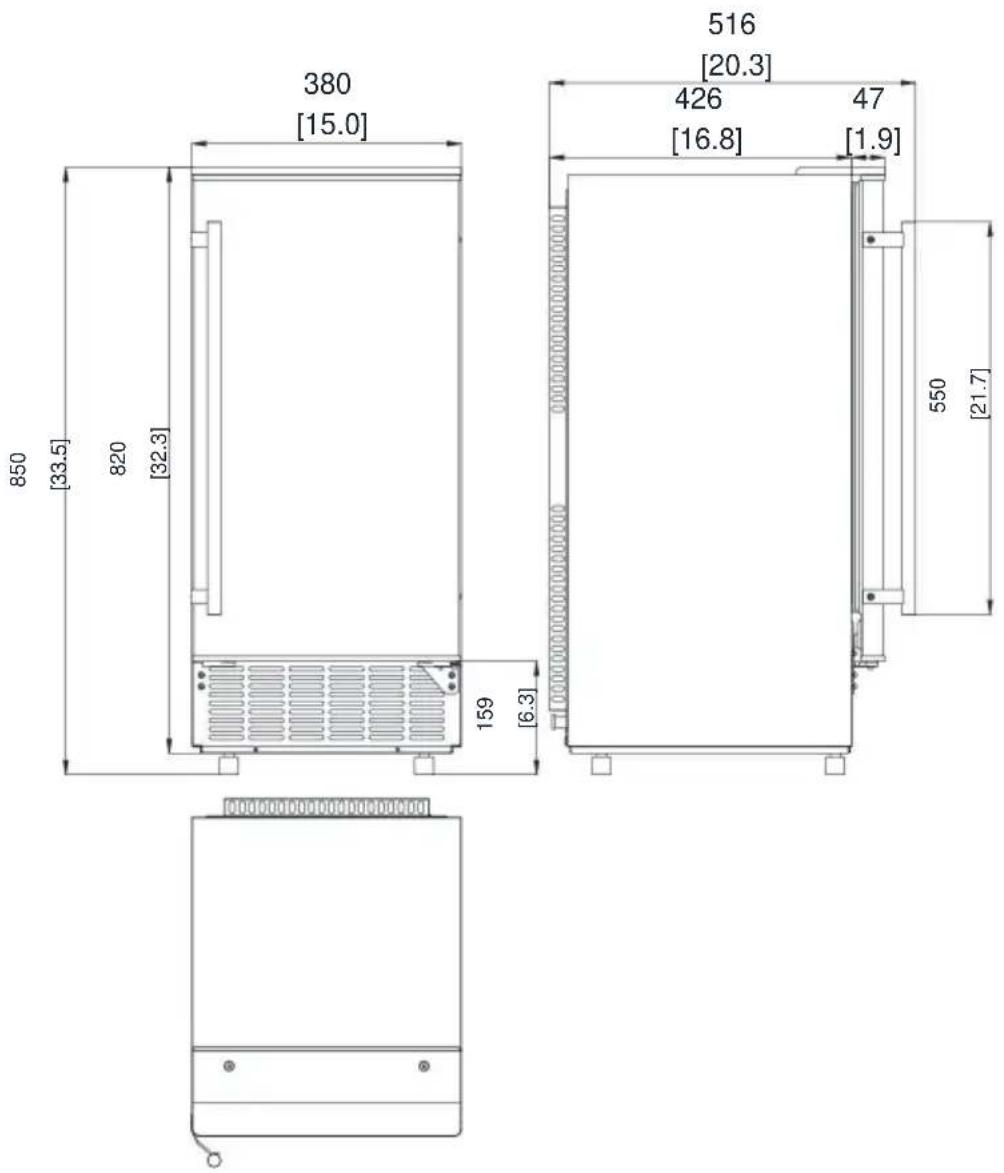

1) ABMESSUNGEN/ANSCHLÜSSE

380 [15.0] 850 [33.5] 820 [32.3] 159 [6.3] 516 [20.3] 426 [16.8] 47 [1.9] 550 [21.7]

2) Bewertung

MODELL	HBZB-36F
STROMVERSORGUNGSTROMSPANNUNG	1Phase, 220-240V/50Hz
ANSPRUCHSKLASSE	SN/N/ST/T
ELEKTRISCHSCHUTZKLASSE
BEWERTUNG DER EISHERSTELLUNG(Ampere)	1.5
Bewertung der Eisernte(Ampere)	1.9
EISHERSTELLUNGSKAPAZITÄT(KG/24 Std.)	36 *
KÄLTEMITTELFÜLLUNG	R290 2,29 Unzen / 65 g
NETTOGEWICHT (Ibs)	53
vesikant	C5H10
GERÄTEABMESSUNGEN (BXT)XH) (Zoll)	15x20,3x33,5
MAXIMALE EISSPEICHERUNGKAPAZITÄT (Ibs)	12
ZUBEHÖR	SCHAUFEL, INSTALLATIONSKITS, GRIFF
VERBINDUNG	NETZKABEL---- 0,75 mm2WASSERVERSORGUNG----6,35mm DurchmesserABFLUSSROHR----ÿ16mm SYLPHONBALG
LAUFBEDINGUNGEN	RAUMTEMPERATUR 10-43ÿWASSERVERSORGUNGSTEMPERATUR 5-35ÿWASSERVERSORGUNGSDRUCK 0,04-0,6 MPa

HINWEIS *: GETESTET BEI 21ÿ RAUMTEMPERATUR UND 10ÿ WASSER TEMPERATUR.

ALLGEMEINE INFORMATIONEN

1) Konstruktion der Haupteinheit

1. Eisherstellung und ihre Wassertankmontage: Einschließlich Eisherstellungsverdampfer, Wassertank, Wasserpumpe und einigen Erkennungsteilen

3.Griff

1. Eisbehälter

5.Bedienfeld

1. Luftauslass: Muss die Luft gleichmäßig zirkulieren lassen, heiße Luft wird ausgeblasen, wenn Einheit läuft.

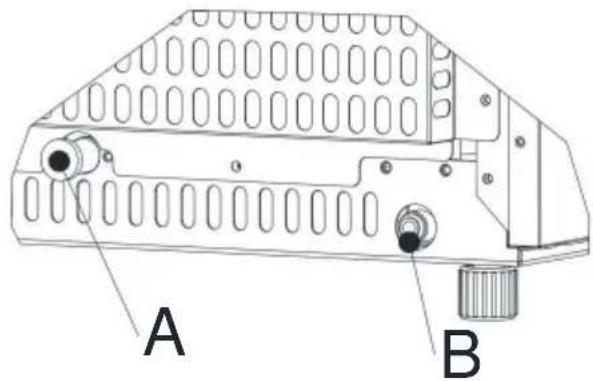

2. Wasserablaufanschluss: Normalerweise mit der Kappe verschlossen. Wenn abgelassen werden muss das Wasser ablassen, die Kappe abziehen und das graue Abflussrohr anschließen.

3. Wassereinlassanschluss für die Wasserversorgung: Zum Anschließen der Wasserversorgungsleitung.

Zubehör: 2 Meter langes Wasserablaufrohr Wasserschnellverbinder des Wasserhahn €6,35 mm Durchmesser und weiße Farbe Wasserversorgungsrohr (3 Meter lang).

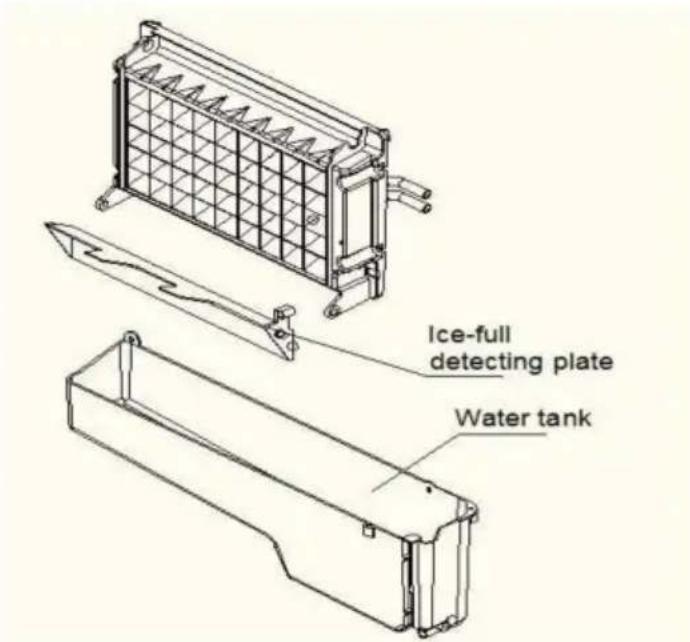

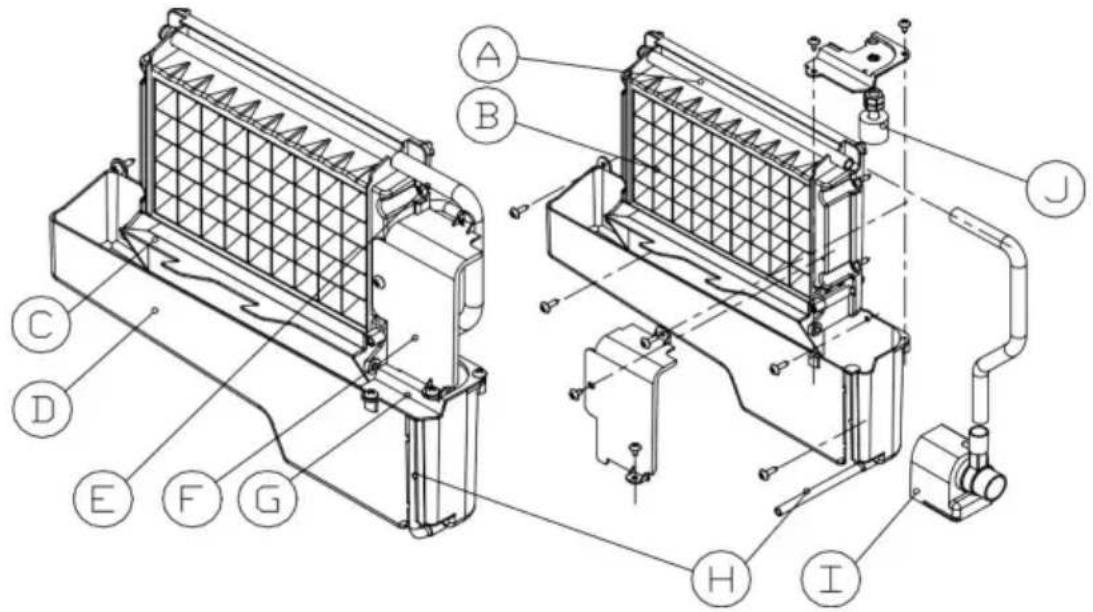

2) Eisherstellung und ihre Wassertankteile

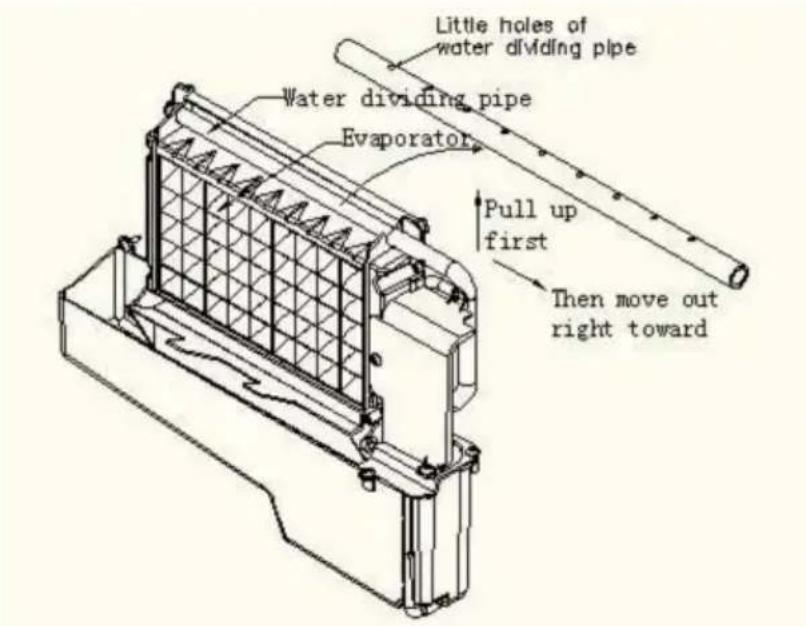

A. Wassertrennrohr: mit neun kleinen Löchern, aus denen Wasser herausfließt. Und wenn kein Wasser herausfließt, kann es zerlegt und gereinigt werden.

B. Verdampfer (Eisherstellungsmodul)

C. Platine zur Erkennung von vollem Eis: Wird verwendet, um zu erkennen, ob der Innenschrank mit Eis gefüllt ist oder nicht, und um zu prüfen, ob der Eisgewinnungsprozess abgeschlossen ist oder nicht.

D.Wassertank:

E. Wasserzufuhrrohr: F.

Abdeckung auf der rechten Seite des Verdampfers: G.

Installationsplatte des Wasserstandsschalters:

H. Wasserablaufrohr des Wassertanks: Bei der Eisherstellung sollte dieses Rohr in den Schlitz in der Wand des Wassertanks geklemmt werden. Beim Ablassen sollte dieses Rohr herausgezogen werden.

I. Wasserpumpe:

J. Wasserstandserkennungsschalter

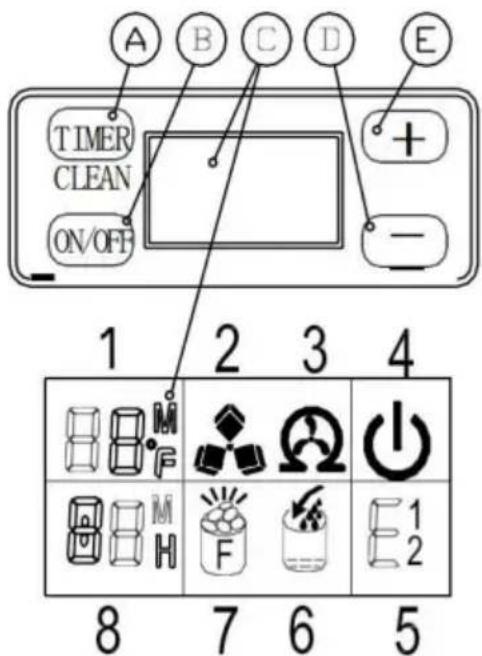

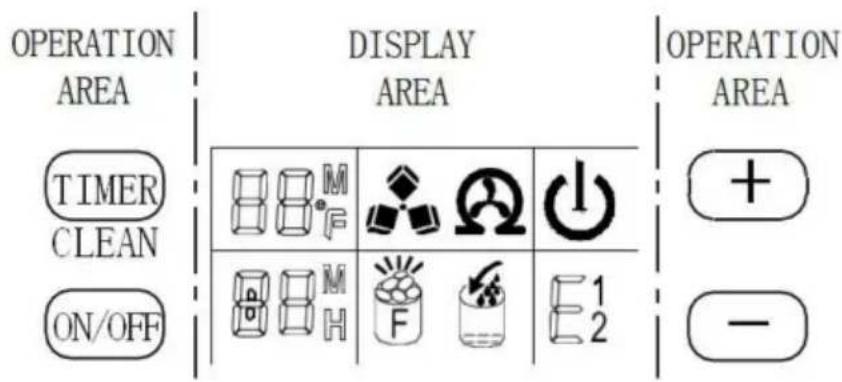

3) Bedienfeld A. „TIMER

CLEAN"-Taste: Drücken Sie diese Taste einmal schnell, um das Timer-

Einstellungsprogramm aufzurufen. Und drücken Sie diese Taste länger als 5 Sekunden, um das Reinigungsprogramm aufzurufen.

B. „Ein/Aus“-Taste:

Wenn das Gerät ausgeschaltet ist, drücken Sie diese Taste, um das Gerät einzuschalten.

Selbstreinigungsprogramm oder normaler Eisherstellungsmodus, drücken Sie diese Taste, um schalten Sie das Gerät sofort aus. Und auch wenn das Gerät mit einem Timer eingestellt ist, drücken Sie diese Taste, um die Timer-Einstellung abzubrechen. Wenn das Gerät den Eiswürfel herstellt, drücken Sie diese Taste länger als 5 Sekunden. Das Gerät wechselt dann in den Eiserntemodus. Prozess mit Gewalt.

A B C D E TIMER CLEAN ON/OFF + - 1 2 3 4 8 7 6 5

C.LCD- Anzeigefenster

1. Anzeige der Umgebungstemperatur und Countdown der Eisherstellungszeit Anzeige. Anzeige des Countdowns der Eisbereitungszeit mit M als Einheitenanzeige und Anzeige der Umgebungstemperatur mit F als Einheitenanzeige.

2. Anzeige der Symbole „Eis machen“ und „Enteisen“, die Maschine macht Eis, wenn Das Symbol rotiert und die Maschine enteist, wenn das Symbol blinkt.

3. Automatische Selbstreinigungssymbolanzeige

4. Ein/Aus-Symbolanzeige

5. Fehlercodeanzeige: E1 bedeutet, dass der Umgebungstemperatursensor beschädigt. E2 bedeutet eine Störung bei der Eisherstellung oder ein Kühlmittelleck.

6.Wasserfluss und Wassermangelanzeige, der blinkende Pfeil zeigt an dass sich die Maschine im Wasser befindet, leuchtet das gesamte Symbol, um anzuzeigen, dass die Maschine hat zu wenig Wasser.

1. Eis-Voll-Alarm, die Maschine wird wieder Eis produzieren, wenn Sie das Eis.

2. Einstellungsanzeige: Anzeige der Zeitschaltuhr mit H als Einheitenanzeige;

Anzeige der Eisherstellungszeiteinstellung mit M als Einheitenanzeige.

D&E.,,+"/,-"Taste: Zum Einstellen der Dauer des Eisherstellungsprozesses.

Länge, die Standardeinstellung ist Null, 1 Minute Hinzufügen oder Verringern pro Drücken der Taste „+“ oder „-“.

Auch um die Verzögerungszeit des Timers einzustellen, die Standardeinstellung ist Null, 1 Stunde Hinzufügen oder Verringern mit jedem Drücken der Taste „+“ oder „-“.

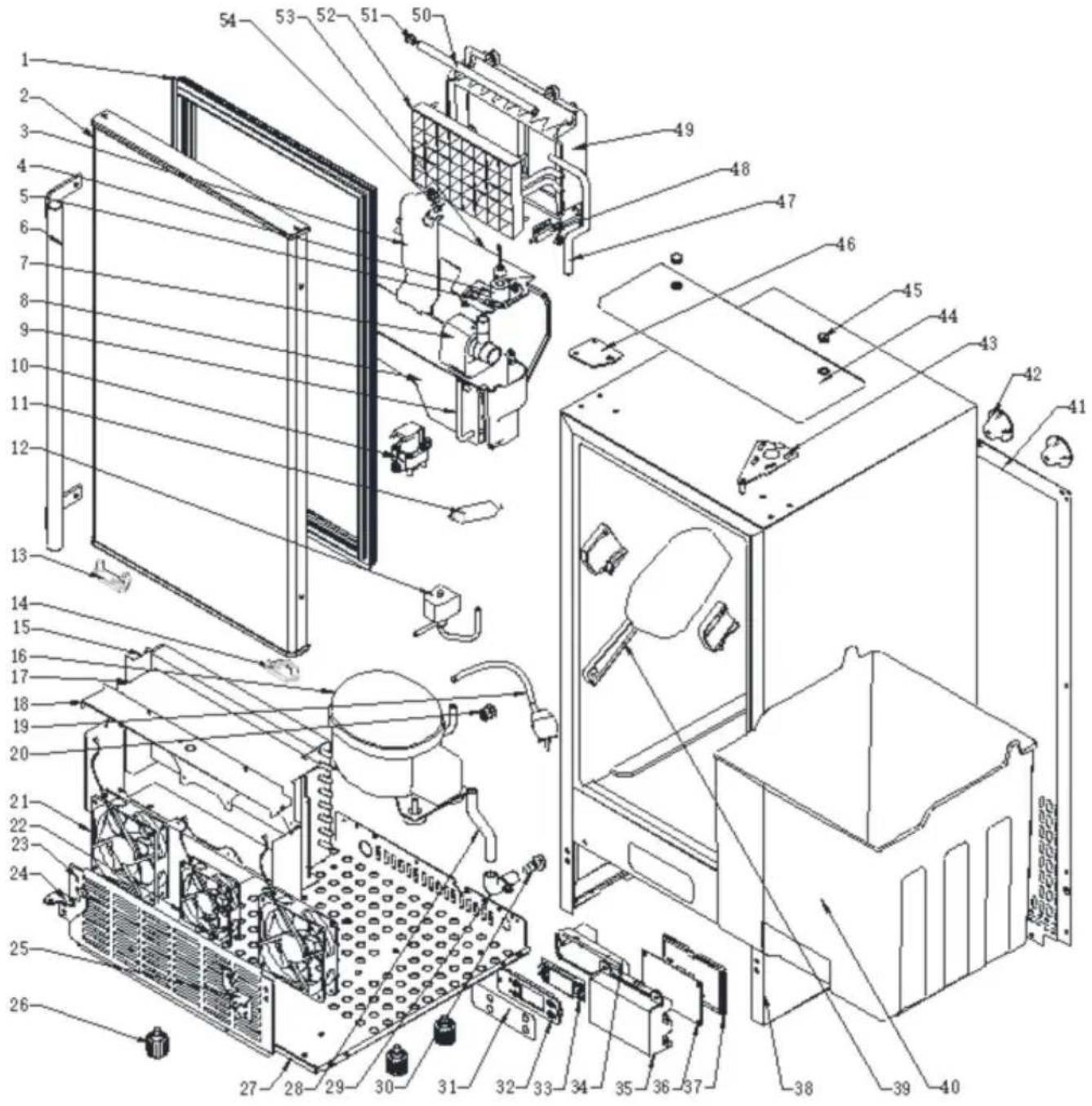

4) EXPLOSIONSZEICHNUNG

NEIN.	Teilename	Technische Daten	Menge
1	Türdichtung	aus PVC	1
2	Tür	SUS und Schäume	1
3	Seitliche Abdeckung des Wassertanks	ABS Weiß	1
4	Schwimmerschalter	Elektrischer Teil DC5V	1
5	Wassertankdeckel	ABS Weiß	1
6	Handhaben	IHRE	1
7	Pumpe	Elektrischer Teil AC230V	1
8	Wassertank	ABS Weiß	1
9	Ablaufschlauch für Wassertank	Silikonschlauch, FDA	1
10	Wassereinlassmagnet	Elektrischer Teil DC12V	1
11	Filtertrockner	Kupfer und Trockner	1
12	Magnetventil für Eis freigeben	Elektrischer Teil AC230V	1
13	Linkes Fixstück	POM	1
14	Rechtes Fixteil	POM	1
15	Kondensator	Kupfer und Aluminium	1
16	Kompressor & Zubehör	Elektrischer Teil AC230V	1
17	Lüfterbefestigungsplatte	Zinkblech =0,8	1
18	Lüfterbefestigungs-Abdeckplatte	Zinkblech =0,6	1
19	Stecker + Netzkabel	Elektrischer Teil	1
20	Zugentlastungsbuchse	PP schwarz	1
21	Lüfter	Elektrischer Teil DC12V 120 mm	2
22	Lüfter	Elektrischer Teil DC12V90 mm	1
23	Luftauslassblende	SUS430 =0,8	1

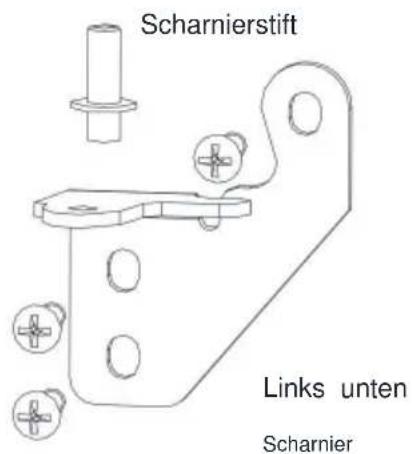

24	Scharnier unten links	SPCC = 2,5 mm ChromÜberzogen	1
25	Rechtes unteres Scharnier	SPCC = 2,5 mm ChromÜberzogen	1
26	Angepasster Fuß	M8 x 30 mm	4
27	Bodenplatte	Zinkblech =1,2	1
28	Abflussrohr am Liner	Silikonschlauch, FDA	1
29	Wasserablassanschluss	ABS Grau, FDA	1
30	Wasserablaufkappe	Gummi Schwarz	1
31	Bedienfeldpapier	PET, Dicke 0,25 mm	1
32	Befestigung der BedienfeldplatinePlanke	ABS Schwarz	1
33	Bedienfeld-Leiterplatte	Elektrischer Teil DC5V	1
34	Bedienfeld-PCB-Box	ABS Schwarz	1
35	Haupt-PCB-Box	ABS 5V Schwarz	1
36	Hauptplatine	Elektrischer Teil AC230V	1
37	Hauptplatinenabdeckung	ABS 5V Schwarz	1
38	Aufschäumschrank	Bleche + Schaumstoffe	1
39	Eisschaufel	ABS Weiß	1
40	Eiskorb	PP Weiß	1
41	Hintere Abdeckplatte	Zinkblech =0,6	1
42	Rückenstütze	PP schwarz	4
43	Oberes Scharnier	SPCC = 2,5 mmVerzinkt	1
44	Obere Abdeckung	ABS Schwarz	1
45	Schraublochabdeckung	ABS Schwarz	1
46	Fixierplatte	SPCC = 2,5 mmVerzinkt	1
47	WasserauslassrohrformPumpe	Silikonschlauch, FDA	1
48	Magnetschalter	Elektrischer Teil DC5V	1
49	Verdampferrahmen	ABS Weiß	1
50	Wassertrennrohr, achtLöcher	ABS Weiß	1
51	Kappe der WassertrennungRohr	Silikon, FDA	1
52	Verdampfer	Kupfer vernickelt	1
53	Platte zur Erkennung von vollem Eis	ABS Weiß	1
54	LED-Licht	Elektrischer Teil DC5V weiß Licht	1

BETRIEBSVERFAHREN UND WARTUNG

AUSPACKEN IHRER EISMASCHINE

1. Entfernen Sie die äußere und innere Verpackung. Überprüfen Sie, ob alle Zubehörteile sind im Inneren oder nicht einschließlich der Bedienungsanleitung, Eisschaufel, Weißwasser Zulaufrohr, Wasserablaufrohr, Schnellkupplung (Anschluss eines
   1/4 Zoll Anschluss mit einem 1/2 Zoll Anschluss) usw. Sollten Teile fehlen, wenden Sie sich bitte an unseren Kundenservice.
2. Entfernen Sie die Klebebänder zur Befestigung der Tür und des Innengehäuses, der Eisschaufel usw. Reinigen Sie das Innengehäuse und die Eisschaufel grob mit einem feuchten Tuch.
3. Stellen Sie den Eisbereiter auf einen ebenen und flachen Boden, ohne direkte Sonneneinstrahlung und andere

Wärmequellen (z. B. Herd, Heizkessel, Heizkörper). Stellen Sie sicher, dass

Mindestens 50 cm Abstand zwischen dem Luftauslass und den Hindernissen und mindestens 5 cm zwischen der Wand.

1. Warten Sie 4 Stunden, bis sich das Kühlmittel gesetzt hat, bevor Sie den Eiswürfelbereiter anschließen.

Hersteller, wenn das Gerät während des Transports auf den Kopf fällt oder

Transport.

1. Das Gerät muss so aufgestellt werden, dass der Stecker zugänglich ist.

ACHTUNG: Nur an die Trinkwasserversorgung anschließen. Nur Trinkwasser verwenden.

Wasser.

TÜRUMKEHRUNG (Optional)

Wenn Sie möchten, dass sich die Tür des Eisbereiters von der anderen Seite öffnet, können Sie den Türanschlag umkehren.

Fusgrains Open Andeckung Satzer Scharler Satzer Scharmer Handshafen Linkes Fixstück Links unterlöse Scharmer Rechtes Fixell Fuchs unterlöse Scharmer

1. Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie mit der Türumkehr beginnen.

2. Entfernen Sie die 2 Schraubenlochabdeckungen auf der oberen Abdeckung, lösen Sie zwei Schrauben

Damit wird die obere Abdeckung befestigt.

1. Entfernen Sie die 2 Schrauben vom oberen Scharnier und 2 Schrauben von der Befestigungsplatte.

2. Heben Sie die Tür hoch und nehmen Sie sie ab.

3. Legen Sie die Gefrierschranktür mit der Außenseite nach oben auf eine kratzfeste Oberfläche.

4. Die beiden Schrauben am Griff lösen und auf der gegenüberliegenden Seite der Tür befestigen.

Schraube am rechten Fixteil entfernen, links Fixteil (von

Zubehörtasche) an der Tür.

Links fix Stück Ändern Richtige Lösung Stück Handhaben Bewegen Handhaben Scharnierstift Rechts unten Scharnier

1. Entfernen Sie das rechte untere Scharnier, indem Sie die 3 Schrauben entfernen, dann befestigen Sie die 3

Schraubboden ohne Scharnier.

1. Entfernen Sie den Scharnierstift am rechten unteren Scharnier und installieren Sie ihn erneut am linken unteres Scharnier.

2. Entfernen Sie die 3 Schrauben auf der linken Seite und befestigen Sie das linke untere Scharnier das Gerät.

3. Setzen Sie die Tür auf das linke untere Scharnier. Mit der Magnetdichtung

Halten Sie die Tür fest, stellen Sie sicher, dass die Tür mit dem Gerät ausgerichtet ist, und

Befestigen Sie das obere Scharnier links mit 2 Schrauben.

1. Öffnen und schließen Sie beide Türen mehrmals, um sicherzustellen, dass die Tür richtig sitzt und die Dichtung gut abdichtet. Sollte dies nicht der Fall sein, justieren Sie die Tür bitte erneut.
2. Befestigen Sie die Befestigungsplatte wieder auf der rechten Seite. Befestigen Sie die obere Abdeckung mit zwei Schrauben und decken Sie das Schraubenloch mit der Schraubenlochabdeckung ab.
3. Warten Sie mindestens 30 Minuten, bevor Sie den Kühlschrank ans Stromnetz anschließen, damit der Kältemittel absetzen lassen. Schließen Sie dann das Gerät an die Stromversorgung an.

Scharnierstift Links unten Scharnier

Schraublochabdeckung Obere Abdeckung Spitze Scharnier Geräteoberfläche Fixierplatte

ANFORDERUNGEN AN DEN INSTALLATIONSORT

a) Dieses Gerät ist nicht für den Einsatz im Freien geeignet. Halten Sie die richtige Raumtemperatur und Wassertemperatur am Einlass gemäß obiger Spezifikationstabelle. Andernfalls beeinträchtigt die Leistung der Eisherstellung. b) Dieses Gerät sollte nicht in der Nähe einer Wärmequelle aufgestellt werden.

c) Das Gerät muss auf einem festen und ebenen Untergrund bei normaler Theke stehen. d)An der Rückseite muss ein Abstand von mindestens 2 Zoll für den Anschluss vorhanden sein und ein 10-Zoll-Abstand an der Vorderseite, um die Tür zu öffnen und eine gute Luftzufuhr zu gewährleisten Verkehr.
e) Stellen Sie nichts auf die Eismaschine.

Einbauabstand Draufsicht (mm)

Seitenansicht (mm)

Um eine ausreichende Belüftung Ihres Eisbereiters zu gewährleisten, muss die Vorderseite des Geräts völlig frei (mindestens 16 Zoll Freiraum). Lassen Sie etwa 0,2

Zoll Freiraum auf der Rückseite und 0,2 Zoll oben für eine ausreichende Luftzirkulation.

Die Installation sollte es ermöglichen, den Eisbereiter nach vorne zu ziehen, um

ggf. Wartung durchführen.

Wenn Sie den Eisbereiter unter einer Theke installieren, befolgen Sie die empfohlenen

Abstandsmaße wie oben angegeben. Platzieren Sie Strom- und Wasserversorgung und

Lassen Sie die Armaturen wie gezeigt an den empfohlenen Stellen ab.

Wählen Sie einen gut belüfteten Bereich mit Temperaturen über 10 °C und darunter 90 °F. Dieses Gerät MUSS in einem Bereich installiert werden, der vor Witterungseinflüssen wie Wind, Regen, Spritzwasser oder Tropfen geschützt ist. Der Eisbereiter benötigt eine kontinuierliche Wasserversorgung mit 1-8 bar Druck wie oben beschrieben Spezifikationstabelle. Die Temperatur des Wassers, das in den Eisbereiter einströmt sollte für einen ordnungsgemäßen Betrieb zwischen 5 und 25 °C liegen.

ELEKTRISCHE ANFORDERUNGEN UND ANSCHLÜSSE

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.

Stromschlaggefahr

Stecken Sie den Stecker in eine geerdete Steckdose.

Entfernen Sie niemals den Erdungsstift.

Verwenden Sie ein separates Netzteil oder eine separate Steckdose. Verwenden Sie niemals einen Adapter.

Verwenden Sie niemals ein Verlängerungskabel.

Bei Nichtbeachtung dieser Anweisungen besteht die Gefahr von Tod, Brand oder Stromschlag Schock.

Bevor Sie Ihren Eisbereiter an seinen endgültigen Standort bringen, ist es wichtig,

Stellen Sie sicher, dass Sie über den richtigen Stromanschluss verfügen.

Es wird empfohlen, einen separaten Kreislauf zu verwenden, der nur Ihren Eisbereiter versorgt.

Verwenden Sie Steckdosen, die nicht durch einen Schalter oder einen Zugschalter ausgeschaltet werden können.

Kette. Wenn das Netzkabel oder der Stecker ausgetauscht werden müssen, sollte dies von einem qualifizierten Servicetechniker.

Dieses Gerät benötigt eine Standardsteckdose mit 220-240 Volt, 50 Hz und gute Erdungsmittel.

Empfohlene Erdungsmethode

Zu Ihrer persönlichen Sicherheit muss dieses Gerät ordnungsgemäß geerdet werden.

Das Gerät ist mit einem Netzkabel mit Erdungsstecker ausgestattet.

Um die Gefahr eines Stromschlags zu minimieren, muss das Kabel in eine passende

Erdungssteckdose mit Erdung gemäß den nationalen

Elektrischer Code und lokale Vorschriften und Verordnungen. Wenn eine passende Wandsteckdose nicht verfügbar ist, liegt es in der persönlichen Verantwortung des Kunden, eine Eine ordnungsgemäß geerdete Wandsteckdose muss von einem qualifizierten Elektriker installiert werden.

REINIGUNG IHRES EISBEREITERS VOR DEM ERSTEN GEBRAUCH

Bevor Sie Ihren Eisbereiter benutzen, wird dringend empfohlen, ihn zu reinigen gründlich.

1. Öffnen Sie die Tür zur Eisbeschaffung.
2. Mit verdünntem Reinigungsmittel, warmem Wasser und einem weichen Tuch reinigen.
3. Reinigen Sie die mit Wasser in Berührung kommenden Innenteile immer wieder.
   Ablassrohr des Wassertanks mit der Markierung „H“ in der obigen Abbildung zum Entleeren des gereinigtes Wasser in den Wassertank, dann den inneren Eisbehälter reinigen,
   bis alle Innenteile sauber sind, dann das gesamte gereinigte Wasser aus dem
   Der Wasserablaufanschluss auf der Rückseite des Geräts ist in der obigen Abbildung mit „7“ gekennzeichnet.
   Und muss wieder installieren Sie das Wasserablaufrohr des Wassertanks und die
   Kappe des Wasserablaufanschlusses des Geräts, sonst wird das Gerät das Eis nicht herstellen normalerweise. Und schlage vor, dass Sie die
   Eiswürfel, die im ersten Eisherstellungszyklus nach der Reinigung hergestellt wurden.
4. Die Außenseite des Eisbereiters sollte regelmäßig mit einem milden
   Reinigungslösung und warmem Wasser.
5. Trocknen Sie die Innen- und Außenseite mit einem sauberen, weichen Tuch.

WASSERANSCHLUSS FÜR IHRE EISBEREITUNG

Wichtig: Verwenden Sie unbedingt die neuen Schlauchsätze, die mit dem Gerät mitgeliefert werden zum Anschluss an die Wasserleitung und dass alte Schlauchsätze nicht wiederverwendet werden dürfen.

1. Schließen Sie den Wasserversorgungsschlauch an das Gerät an

Schritt 1: Entfernen Sie zunächst das Klebeband am Wassereinlassanschluss für die Wasserversorgung (in der folgenden Abbildung als „B“ gekennzeichnet) auf der Rückseite des Geräts, dann verwenden Sie Drücken Sie mit dem Finger Ihrer anderen Hand den äußeren Kreis

Schritt 2: Stecken Sie das eine Ende des weißen Wasserschlauchs in den Wassereinlassanschluss, drücken Sie ihn vollständig hinein und installieren Sie den Haarschneider wieder.

Die Verbindung ist hergestellt.

SCHRITT 1: Entfernen Sie das Klebeband

SCHRITT 2:

A B

Wassereinlassöffnung an der Einheit zurück

Entfernen Sie zuerst den Clip

Dann schneiden

SCHRITT 1: Entfernen Sie das Klebeband

SCHRITT 2: Den Wasserschlauch einführen

Realisieren

Etwas

trinken

Wassereinlassöffnung an der Einheit zurück

Entfernen Sie zuerst den Clip

Installieren Sie anschließend die

zurückclipsen

Zurderkilpech Wildwasser Rohr (Zubehör)

Wasserschlauch einstecken

ganz nach innen

ca. 15mm tief

Hinweis *: Bei der Installation des Wasserzulaufrohrs wird dringend empfohlen, Verwenden Sie die Wasserquelle, die gefiltert ist, da es den Geschmack und Sauberkeit der Maschine und verlängert die Lebensdauer der Geräte.

2. Anschluss des Wasserablaufrohrs

Ziehen Sie die Wasserablaufkappe mit schwarzer Farbe heraus (gekennzeichnet mit •A in Abbildung oben), dann schließen Sie das weiße Abflussrohr an, das im Lieferumfang enthalten ist Zubehör, verbinden Sie das andere Ende dieses Abflusses wieder mit der Hauptwasserleitung Entwässerungsleitung.

3. Schließen Sie den Wasserschlauch an den Wasserhahn der Hauptwasserleitung an.

Versorgungssystem

Montieren Sie zunächst den mitgelieferten Wasser-Schnellverbinder am Wasserhahn. Schraubgewinde; Zweitens, entfernen Sie den Clipper vom Wasser-Schnellanschluss, Stecken Sie das andere Ende des Wasserschlauchs in diesen Schnellanschluss

vollständig, dann installieren Sie den Haarschneider wieder, auch dieser Schritt ist abgeschlossen. Hinweis: Der Wasserhahn muss vom Kunden selbst bereitgestellt werden. Wichtig: Der Wasserdruck des Hauptwasserversorgungssystems muss mindestens 0,04–0,6 MPa betragen.

Diagramm der Bedientasten und des Anzeigebereichs

OPERATION AREA TIMER CLEAN ON/OFF DISPLAY AREA OPERATION AREA + - +

Funktionsweise des Eisherstellungsprozesses

1. Starten: Stecken Sie den Netzstecker ein, und das Symbol blinkt im Anzeigefenster. Drücker Sie die EIN/AUS-Taste auf dem Bedienfeld. Die Maschine beginnt mit der Eisherstellung, wenn über das elektromagnetische Wasserventil Wasser aus der externen Leitung nachgefüllt wird, um den Standardstand im Wassertank zu erreichen. Danach

Die ⏻ Das Symbol leuchtet konstant im Anzeigefenster und

Symbol rotiert. Die Umgebungstemperatur wird oben links im Anzeigefenster angezeigt. „80 °F“ bedeutet, dass die Umgebungstemperatur 80 °F beträgt.

Einige Minuten später werden die blinkenden Zahlen im

Umgebungstemperaturanzeigebereich und die blinkende Zahl „10M“ bedeutet

das Gerät benötigt noch 10 Minuten, um diesen Eisherstellungszyklus abzuschließen.

2.Wenn der Eisherstellungszyklus abgeschlossen ist, beginnt das Gerät mit dem Enteisungsprozess und

das Symbol

blinkt. Als nächstes fügt das externe Rohr dem Wasser Wasser hinzu

Tank durch das elektromagnetische Ventil, und der Pfeil auf dem Symbol wird

blinken, bis das Wasser den Standardpegel erreicht hat. Schließlich das Symbol

erlischt und das Gerät beginnt mit dem nächsten Eisherstellungszyklus. Wenn die

Wasser kann den Standardpegel nicht erreichen, das Symbol ist immer hell und

Das Gerät funktioniert nicht mehr. Bei Wassermangel das Gerät neu starten;

Andernfalls erfolgt der automatische Start nach 15 Minuten.

Hinweis: Jeder Eisbereitungszyklus dauert zwischen 11 und 20 Minuten. Das Eis

Die Zubereitungszeit variiert je nach Umgebungstemperatur und

die Wassertemperatur, insbesondere im ersten Eisbereitungszyklus. Das Eis

Der Kochvorgang wird aufgrund der hohen Wassertemperatur im

Wassertank, dies wird jedoch 30 Minuten nicht überschreiten.

1. Passen Sie die Eisdicke an: Drücken Sie die Tasten „+“ und „-“ auf dem Bedienfeld

um die Eisdicke einzustellen. Die Zahl links unten im Display

Das Fenster dient zur Einstellung der Eisherstellungszeit und die Standardeinstellung ist „0“.

Um dickeres Eis zu produzieren, fügen Sie eine Minute Eisherstellungszeit hinzu, indem Sie die Taste „+“

einmal drücken; um dünneres Eis zu produzieren, reduzieren Sie dagegen eine Minute Eisherstellungszeit

Zeitersparnis durch einmaliges Drücken von "-". Starten Sie die Maschine neu und sie wird wieder in

Die Standardeinstellung ist „0“.

Hinweis: Die aktuell eingestellte Zeit ändert nur die nächste und die darauffolgende Eiszeit.

Zyklen machen.

4.Wenn die

Symbol leuchtet, stoppt die Maschine und wird

Arbeiten Sie erneut, nachdem Sie das Eis herausgenommen haben.

1. Gerät ausschalten: Während der Eisherstellung die Taste „ON/OFF“ drücken

Taste auf dem Bedienfeld, um das Gerät auszuschalten und das Gerät geht in den Standby-Modus. Wenn Sie während des Eiseinfrierens die Taste „ON/OFF“ länger als 5 Sekunden Herstellungsprozess, dann geht die Einheit direkt in den Enteisungsprozess. Dies Funktion kann helfen, das Eis auf der Eisplatte zu entfernen. Drücken Sie "ON/OFF", um die Maschine herunterfahren.

6. Timing-Einstellung: Einstellbereich: 1-24 Stunden

Zeitliche Abschaltung: Wenn das Gerät läuft, kann die zeitbezogene Abschaltung eingerichtet werden.

Einschaltzeit: Wenn sich das Gerät im Standby-Modus befindet, können Sie das Gerät mit dem Einschalttimer einstellen.

So richten Sie das Timing ein

Drücken Sie die TIMER-Taste. Die Standardzeit im Anzeigefenster ist „1H“.

Drücken Sie dann die Taste „+“, um die gewünschte Zeit einzustellen, jedes Mal, wenn Sie Drücken Sie die Taste „+“, um die Zeit um eine Stunde zu verlängern. Durch Drücken der Taste „-“ Zeiteinstellung. Während der Zeiteinstellung. Das „H“ im unteren

Ecke der Nummer blinkt, dann nach 5 Sekunden blinkt ohne

Durch Drücken ändert sich die Anzeige des Buchstabens „H“ von Blinken auf Daueranzeige, was bedeutet, dass das Timerprogramm abgeschlossen ist.

Im Standby-Zustand wird 5H angezeigt, das bedeutet, dass das Gerät automatisch startet.

nach 5 Stunden; Bei Eisherstellungszustand wird 5H angezeigt, das bedeutet, dass die Maschine schaltet sich nach 5 Stunden automatisch ab, das „H“ im Display

Zeigt an, dass die Maschine derzeit über eine Timing-Funktion verfügt, und die Nummer in vorne wird immer kleiner. Bis es Null wird, endet die Zeitmessung und die Maschine wechselt in den gewünschten Modus.

So brechen Sie die Zeitmessung ab

Wenn das Gerät eine Zeitmessung hat (im Anzeigefenster wird XX H angezeigt), drücken Sie die Taste „TIMER“. Die Zeitmessung wird nach der Nummer auf dem Bildschirm abgebrochen. und „H“ erlöschen.

Wenn das Gerät eine Zeitvorgabe hat, wird der Anzeigebereich in der unteren linken Ecke Anzeige der Zeit und der Eisherstellungszeit, und die Anzeige

Der Inhalt wird alle 5 Sekunden umgeschaltet.

1. Automatisches Selbstreinigungsprogramm. Die Standardreinigungszeit beträgt 20 Minuten.

Starten Sie das Selbstreinigungsprogramm: Nach dem Anschließen aller Wasserleitungen, am Hauptnetzstecker, dann die Taste „TIMER CLEAN“ am

Bedienfeld länger als 5 Sekunden gedrückt, um das Selbstreinigungsprogramm zu starten.

das Symbol auf Anzeigebildschirmen drehen. Zeit-Countdown-Bereich

Anzeige 20M. Und die „CLEAN“-Leuchte leuchtet während dieser Zeit immer, das Ziffernfenster zeigt die verbleibende Zeit an, die Wasserpumpe läuft 8 Minuten und stoppt 3 Minuten lang, immer im Recyclingmodus. Die Gesamtdauer eines

Selbstreinigungsprogramms beträgt 20 Minuten. Auch wenn die Wasserpumpe stoppt, wird das Wasser automatisch in den Wassertank geleitet.

Selbstreinigungsprogramm abbrechen: Ein Selbstreinigungsprogramm dauert etwa 20 Minuten. Wenn das Programm beendet ist, wird das System automatisch ausgeschaltet. Sie können das Selbstreinigungsprogramm auch zwangsweise abbrechen, indem Sie die Taste „ON/OFF“ auf dem Bedienfeld drücken.

1. Wie wechselt man von Fahrenheit (°F) zu Celsius (°C)?

Drücken Sie die Taste „+“ oder „-“ länger als 5 Sekunden. Die Umschaltung erfolgt automatisch.

SCHALTPLAN

Normale Geräusche

Ihr neuer Eisbereiter kann Geräusche machen, die Ihnen nicht vertraut sind. Die meisten die neuen Geräusche sind normal. Harte Oberflächen wie Boden, Wände und Schränke kann dazu führen, dass Geräusche lauter erscheinen, als sie tatsächlich sind.

beschreibt die Arten von Geräuschen, die für Sie neu sein könnten und was möglicherweise

- Sie hören ein

rauschendes Geräusch, wenn sich das Wasserventil öffnet, um den

Wassertank für jeden Zyklus. •

Klappergeräusche können vom Fluss des Kühlmittels oder der Wasserleitung herrühren.

Auch auf dem Eisbereiter gelagerte Gegenstände können Geräusche

verursachen. • Der hocheffiziente Kompressor kann pulsierende oder hochfrequente Geräusche erzeuge Klang.

• Wasser, das vom Wassertank zur Verdampferplatte läuft, kann zu einem
• Wasser, das vom

Verdampfer in den Wassertank läuft, kann ein

- Am Ende jedes

Zyklus können Sie ein gurgelndes Geräusch hören, das auf das Kühlmittel zurückzuführen ist. in Ihrer Eismaschine fließt. • Sie

hören möglicherweise, wie Luft vom Kondensatorlüfter über den Kondensator gedrückt wird. Während des Erntezyklus hören Sie möglicherweise das Geräusch von Eiswürfeln, die in der Eisvorratsbehälter.

Wenn Sie den Eisbereiter zum ersten Mal einschalten, hören Sie möglicherweise Wasser laufen kontinuierlich. Der Eisbereiter ist so programmiert, dass er einen Spülzyklus durchführt, bevor er beginnt, Eis herzustellen.

Vorbereitung des Eisbereiters für die Langzeitlagerung

Wenn der Eisbereiter längere Zeit nicht benutzt wird oder an einen anderen Ort gebracht werden soll, an einem anderen Ort muss das gesamte Wasser aus dem

System.

1. Lassen Sie alle Eiswürfel aus dem Eisverdampfer ausgeworfen werden Hersteller.
2. Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

3. Schalten Sie die Wasserzufuhr an der Hauptwasserversorgung ab.

4. Trennen Sie den Wasserzulaufschlauch vom Wassereinlassventil.

5. Ziehen Sie das Wasserablaufrohr des Wassertanks heraus (siehe „H“).

Abbildung, um das Wasser im Wassertank abzulassen. Wenn das gesamte Wasser wurde abgelassen, um das Wasserablaufrohr des Wassers wieder zu installieren Tank.

1. Lassen Sie dann das gesamte Wasser aus dem Wasserablassanschluss am Gerät ab Rückseite mit der Angabe „7“ in der obigen Abbildung.
2. Trennen Sie das Wasserabflussrohr von der Hauptabflussleitung oder vom Bodenablauf und setzen Sie die Abflusskappe wieder auf.
3. Lassen Sie die Tür offen, um die Luftzirkulation zu ermöglichen und Schimmelbildung vorzubeugen.
4. Lassen Sie den Wasserschlauch und das Netzkabel erst abgezogen, wenn Sie

Wiederverwendung.

1. Trocknen Sie das Innere und wischen Sie die Außenseite des Geräts ab.
2. Stecken Sie eine Plastiktüte über das Gerät, um es vor Staub und Schmutz zu schützen.

REINIGUNG & WARTUNG

ACHTUNG: Bevor Sie Reinigungs- oder Wartungsarbeiten durchführen, trennen Sie den Eisbereiter vom Stromnetz. (AUSNAHME:

Selbstreinigungsprogramm des Eisbereiters).

Verwenden Sie keinen Alkohol oder Rauch zur Reinigung/Desinfektion des Eisbereiters.

kann zu Rissen an den Kunststoffteilen führen.

Lassen Sie den Kondensator mindestens einmal von einem geschulten Servicetechniker überprüfen und reinigen. einmal im Jahr, damit das Gerät ordnungsgemäß funktioniert.

Dieses Gerät muss mit einem Wasserstrahl gereinigt werden.

VORSICHT

Wenn der Eisbereiter längere Zeit nicht benutzt wurde, vor dem nächsten

Vor Gebrauch muss es gründlich gereinigt werden. Befolgen Sie sorgfältig alle Anweisungen zur Reinigung oder Verwendung von Desinfektionslösung vorgesehen. Hinterlassen Sie keine Lösung im Inneren des Eisbereiters nach der Reinigung.

Regelmäßige Reinigung und ordnungsgemäße Wartung gewährleisten Effizienz, Top Leistung, Hygiene und lange Lebensdauer. Die aufgeführten Wartungsintervalle sind basierend auf normalen Bedingungen. Sie können die Intervalle verkürzen, wenn Sie Haustiere halten, das Gerät im Freien verwenden oder andere besondere Überlegungen.

Was sollte nicht getan werden

Bewahren Sie niemals etwas im Eisbehälter auf, das kein Eis ist: Gegenstände wie Wein und Bierflaschen sind nicht nur unhygienisch, sondern auch die Etiketten können abrutschen und das Abflussrohr verstopfen.

Außenreinigung

Die Tür und das Gehäuse können mit einem milden Reinigungsmittel und warmem Wasserlösung wie 28 g Geschirrspülmittel gemischt mit 7,5 l warmem

Wasser. Verwenden Sie keine lösungsmittelhaltigen oder scheuernden Reinigungsmittel. Verwenden Sie einen weichen Schwamm und mit klarem Wasser abspülen. Mit einem weichen, sauberen Tuch abwischen, um Wasser zu vermeiden Fleckenbildung.

Edelstahlmodelle können sich bei Kontakt mit Chlorgas verfärben und sollte gereinigt werden. Edelstahlmodelle reinigen Sie mit einem milden Reinigungsmittel und warme Wasserlösung und ein feuchtes Tuch. Verwenden Sie niemals Scheuermittel Agenten.

HINWEIS: Edelstahlmodelle, die Chlorgas und Feuchtigkeit ausgesetzt sind, wie z. B. in Bereichen

mit Spas oder Schwimmbädern, kann einige Verfärbungen von Edelstahl haben Stahl. Verfärbungen durch Chlorgas sind normal.

Innenreinigung

Für Eisvorratsbehälter

Der Eisbehälter sollte gelegentlich desinfiziert werden. Reinigen Sie den Behälter vor Der Eisbereiter wird zum ersten Mal verwendet und nach einer Unterbrechung für eine längere Zeit. Normalerweise ist es praktisch, den Behälter nach dem Das Eisbereitungssystem wurde gereinigt und der Vorratsbehälter ist leer.

1. Trennen Sie das Gerät von der Stromversorgung.

2. Öffnen Sie die Tür und wischen Sie den Innenraum mit einem sauberen Tuch ab.

Desinfektionslösung aus 28 g Haushaltsbleiche oder Chlor und 7,5 l

heißes Wasser (95ÿ bis 115ÿ).

1. Mit klarem Wasser gründlich nachspülen. Das Abwasser wird abgelassen

durch das Abflussrohr.

1. Schließen Sie das Gerät wieder an die Stromversorgung an.

Der Eisportionierer sollte regelmäßig gewaschen werden. Waschen Sie ihn wie jedes andere Lebensmittel Container.

WARNUNG

Verwenden Sie im Innenraum KEINE lösungsmittelhaltigen Reinigungsmittel oder Scheuermittel. Diese Reiniger können Geschmack auf die Eiswürfel übertragen oder sie beschädigen oder den Innenraum verfärben.

Reinigung von Teilen der Eisherstellung

Während der Verwendung, regelmäßig zu reinigen diese Hauptsystem Ihrer

Eismaschine.

1. Wiederholen Sie den obigen Schritt, um den Wassertank und andere Innenteile des

Einheit.

1. Besonders am Wassertrennrohr am Verdampfer, wenn die

Kompressor und Wasserpumpe laufen normal, aber wenn kein Wasser vorhanden ist

aus dem Wassertrennrohr austritt oder nur sehr wenig Wasser fließt, entleeren Sie dieses Wassertrennrohr

und reinigen Sie es sorgfältig. Reinigen Sie jedes

kleine Löcher auf dem Wassertrennrohr in der folgenden Abbildung dargestellt, stellen Sie sicher, dass jedes

Loch nicht durch etwas verstopft ist, dann installieren Sie wieder an der

ursprünglicher Standort.

3.Wenn sich Eiswürfel auf der Oberfläche des Verdampfers befinden, aber nicht leicht herunterfallen, verwenden Sie keine mechanischen Mittel, um sie gewaltsam zu entfernen. Drücken Sie die Taste „Ein/Aus“ nur länger als 5 Sekunden. Das Gerät beginnt mit dem Eisschmelzvorgang. Nach einiger Zeit fallen die großen Eiswürfel herunter. Schalten Sie dann das Gerät aus und ziehen Sie das Netzkabel ab, um die Oberfläche des Verdampfers zu reinigen.

1. Für den Wassertank und die Eis-Voll-Erkennungsplatte

Auch der Wassertank und die Eis-Voll-Erkennungsplatte sind sehr wichtig, um Ihren Eiswürfel hygienisch zu halten. Geben Sie eine Mischung aus neutralem Reiniger und Wasser in eine sa

Wasserstrahl, dann auf die gesamte Innenfläche des Tanks und die Eiserkennungsplatte sprühen.

Wischen Sie diese Flächen möglichst mit einem sauberen Tuch ab. Und sprühen Sie dann

die Oberflächen mit klarem Wasser abspülen und mit einem trockenen, sauberen Tuch abwischen. Dann abtropfen lassen

das gereinigte Wasser in den Wassertank durch Herausziehen des Wasserablaufrohrs

Wassertank mit der Markierung „H“ in der Abbildung oben. Wenn alle gereinigten

Wasser abgelassen wurde, um das Wasserablaufrohr des

Wassertank.

Vorschlag: Nach der Reinigung der Innenteile und dem Einbau wieder in

jeweilige Position, und nehmen Sie die Maschine wieder in Betrieb. Entsorgen Sie die erste Ladung Eis.

Reinigung des Eisherstellungssystems mit Nu-Calgon Nickelfreier Eismaschinenreiniger

Mineralien, die während des Gefrierzyklus aus dem Wasser entfernt werden,

bilden sich schließlich harte Ablagerungen im Wassersystem. Die Reinigung der

System regelmäßig hilft, die mineralischen Ablagerungen zu entfernen. Wie oft Sie

ob Sie das System reinigen müssen, hängt von der Härte Ihres Wassers ab. Bei hartem

Wasser von 4 bis 5 Körnern/Liter, müssen Sie das System möglicherweise so oft reinigen wie

alle 6 Monate.

1. Schalten Sie den Eisbereiter aus. Halten Sie den Eisbereiter an die Wasserversorgung angeschlossen und Abflussrohr. Aber schließen Sie den Wasserhahn der Hauptwasserversorgung.

2. Öffnen Sie die Tür und entnehmen Sie alle Eiswürfel. Entweder werfen Sie sie weg oder Bewahren Sie sie in einer Kühlbox oder Kühlbox auf.

3. Herstellung der Reinigungslösung. Mischen Sie bitte das Nu-Calgon Nickle Safe Ice

Mischen Sie Maschinenreiniger mit Wasser und stellen Sie so die Reinigungslösung her.

WARNUNG

Tragen Sie Gummihandschuhe und eine Schutzbrille (und/oder einen Gesichtsschutz), wenn Handhabung von Eismaschinenreiniger oder Desinfektionsmittel.

Verwenden Sie einen Kunststoff- oder Edelstahlbehälter mit mehr als 4 Liter Fassungsvermögen, mischen Sie 300 ml Nu-Calgon Nickel Safe Eismaschinenreiniger mit 2,8 Liter warmem

Wasser mit ca. 59–60 °C. Dann in zwei gleichmäßige Portionen auf zwei Tassen aufteilen.

Es ist besser, die Temperatur jeder Tasse Reinigungslösung im Auge zu behalten.

1. Überprüfen Sie, ob das Abflussrohr des Wassertanks

richtig in den Schlitz der Tankwand installiert. Dann Gießen Sie eine Tasse

Nickel-Safe Ice Maker Cleaning Solution in den Wassertank geben. Warten Sie etwa

5 Minuten.

5.Schalten Sie den Eisbereiter ein und drücken Sie dann die Taste „TIMER CLEAN“ auf

Bedienfeld länger als 5 Sekunden, um das Selbstreinigungsprogramm zu starten.

Wie oben beschrieben, läuft die Wasserpumpe 8 Minuten und stoppt dann

für 3 Minuten, ein Zyklus, wieder ein Zyklus. Die Gesamtdauer beträgt 30

Minuten für ein Selbstreinigungsprogramm.

Während dieses Vorgangs leuchtet die „CLEAN“-Leuchte ständig und im Ziffernfenster wird die verbleibende Zeit angezeigt.

1. Nach 30 Minuten eines Selbstreinigungsprogramms ziehen Sie den

Ablaufrohr des Wassertanks, lassen Sie die Reinigungslösung bis zum unteren

Eisbehälter. Schütteln Sie das Gerät leicht, um das gesamte Reinigungswasser ablaufen zu lassen.

Lösung vollständig. Installieren Sie dann das Abflussrohr wieder in den Schlitz des Wassers Tank.

1. Wiederholen Sie die Schritte 4 bis 6, um das Eisherstellungssystem erneut zu reinigen.

WARNUNG

Der Eismaschinenreiniger enthält Säuren.

KEINE anderen Reinigungsprodukte auf Lösungsmittelbasis verwenden oder mit diesen mischen. Tragen Sie Gummihandschuhe, um Ihre Hände zu schützen. Lesen Sie die Sicherheitshinweise sorgfältig durch. Anweisungen auf der Verpackung des Eismaschinenreinigers.

1. Öffnen Sie dann den Wasserhahn der Hauptwasserversorgung. Lassen Sie das Wasser fließen im Gerät. Drücken Sie erneut die Taste „TIMER CLEAN“ auf dem Bedienfeld für länger als 5 Sekunden, um das Selbstreinigungsprogramm zu starten. Wie oben

Erklärung: Die Wasserpumpe läuft 8 Minuten und stoppt 3 Minuten, ein Zyklus, wieder ein Zyklus. Die Gesamtdauer beträgt 30 Minuten für einen

Selbstreinigungsprogramm.

Während dieses Vorgangs leuchtet die „CLEAN“-Leuchte immer und das Ziffernfenster zeigt die verbleibende Zeit an. Durch diesen Vorgang wird es

Spülen Sie das Wassertrennrohr, den Verdampfer, die Wasserpumpe, den Silikonschlauch und Wassertank usw.

1. Nach Abschluss eines Selbstreinigungsprogramms ziehen Sie das Abflussrohr heraus den Wassertank, lassen Sie die Reinigungslösung in den unteren Eisbehälter ablaufen Behälter, schütteln Sie das Gerät auch leicht, um das gesamte Wasser abzulassen. Installieren Sie anschließend das Abflussrohr wieder fest am Schlitz des Wassertanks.

2. Wiederholen Sie die Schritte 8–9 noch zweimal.

3. Befolgen Sie das obige Programm, um den Eisbehälter zu reinigen.

12.Wenn dieses spezielle Reinigungsprogramm beendet ist, können Sie zum normalen

Eisherstellungsmodus. Und es wird empfohlen, die erste Ladung Eiswürfel zu entsorgen.

Reinigungsvorschlag

1) TÄGLICHE REINIGUNG

Die Reinigung der Eisschaufel, der Tür und des Wassertrennrohrs sollte Sie sich jeden Tag. Am Ende jedes Tages spülen Sie die Eisschaufel und

Wischen Sie beide Seiten der Tür mit einem sauberen Tuch ab.

2) HALBMONATLICHE REINIGUNG

Die Eisschaufel, der Eisbehälter, der Wassertank, die Eis-Voll-Erkennungsplatte und die Die Oberfläche des Verdampfers ist halbmonatlich selbst zu reinigen laut Innenreinigungsprogramm.

3) HALBJÄHRLICHE REINIGUNG

Alle Komponenten und Oberflächen, die Wasser oder Eiswürfeln ausgesetzt sind, wie Eis Vorratsbehälter, Wassertank, Tür, Verdampfer, Wasserpumpe, Silikonschlauch, Wasser Trennrohre usw. sollten mit Nu-Calgon Nickel Safe gereinigt werden. Eismaschinenreiniger alle 6 Monate. Sie sollten vom Servicetechniker gemäß Eisbereitungs-Montagesystem gereinigt Reinigungsprogramm.

NORMALE FEHLERSUCHE

Problem	Mögliche Ursache	Lösung
Die Anzeige leuchtet.	Keine Wasserversorgung	Überprüfen Sie die HauptwasserversorgungDruck oder überprüfen Sie den WasserZulaufschlauch verstopft ist oder nicht,muss der Wasserdruck erhöht werden oderReinigen des Schlauches erforderlich.
Die Anzeige leuchtet.	Schwebender Ball desWasserstandDer Erkennungsschalter istblockiert,kann nicht hochgehoben werden	Reinigen Sie den Wassertank und dieWasserstandserkennungsschalter.
	Wasser fließt ausaus dem WasserTank	Stellen Sie das Gerät auf eine ebene FlächePosition, nicht am Hang.
	Wasser fließt aus aus dem Wasser Abflussrohr des Wassertank.	Das Rohr herausziehen und wieder einbauen in den Schlitz des Wassertanks richtig.
Die Einheit beginnt einzutreten die Eisherstellung Prozess, aber kein Wasser Wasser im Gerät oder Wasser indikator [85wz] und das blinkt	Wasserversorgung Schlauchbruch, Wasser fließt in sehr langsam.	Überprüfen Sie die Hauptwasserversorgung Druck oder überprüfen Sie den Wasser Zulaufschlauch verstopft ist oder nicht, muss der Wasserdruck erhöht werden oder Reinigen des Schlauches erforderlich.
Wasserpumpe ist funktioniert, aber kein Wasser fließen aus dem Wassertrennrohr	Die kleinen Löcher auf das Wasser teilt Rohr ist verstopft.	Reinigen Sie diese kleinen Löcher.
Die Transparenz des Eiswürfels ist nicht sehr gut	Die Wasserqualität ist schlecht	Ändern Sie die Wasserversorgung oder verwenden Sie der Wasserfilter zum Enthärten oder Filtern das Wasser.
Eiswürfelform ist irregulär	Die Wasserqualität ist nicht gut oder die Wassertank ist sehr schmutzig	Reinigen Sie den Wassertank und mit frischem Wasser wechseln.
	Die kleinen Löcher auf das Wasser Trennrohr ist einige blockiert	Reinigen Sie das Wassertrennrohr und stellen Sie sicher, dass alle neun Löcher frei
Eiswürfel sind sehr dünn	Umgebung Temperatur ist zu hochLuftzirkulationum das Gerät herum ist nicht gut	Stellen Sie das Gerät auf eine niedrige Temperaturraum oder verlängern die Zeit jeder Eisherstellung Zyklus.Stellen Sie sicher, dass mehr als 20 cm Platz zwischen der Rück- und Vorderseite des Geräts und dem Hindernis
Eiswürfel ist zu dick	UmgebungTemperatur ist zu niedrig	Reduzieren Sie die Zeit jedes Eisherstellungszyklus.
Anzeige leuchtet	Der Eisvorratsbehälter ist voll mit Eiswürfel.	Nehmen Sie einige Eiswürfel heraus
Der Eisherstellungszyklus ist normal, aber es gibt keine Eiswürfel produziert	Die Temperatur der Umgebungsluft oder Wasser im Wassertank ist zu hoch	Gehen Sie an einen Ort, an dem die Temperatur unter 90 °F (32 °C) liegt, und wechseln Sie zu Wasser mit niedriger Temperatur.
	Kältemittelleck	Brauche den technischen Servicetechniker pflegen
	Kühlsystemrohr ist verstopft	Benötigen Sie den technischen Service Person zu pflegen

FEHLERANZEIGE

a) Störung des Umgebungstemperatursensors, Anzeige E1 im digitalen Fenster. b) Die Maschine produziert kein Eis oder es tritt Gas aus, Anzeige E2 im digitalen Fenster. c) Die Ablaufpumpe funktioniert nicht, Anzeige E im digitalen Fenster (nur für Geräte mit Ablauftank). d) Unterbrechung des magnetischen Kontrollschalters – die „Voll“-Leuchte leuchtet, wenn das Gerät angeschlossen oder einfach eingeschaltet wird. Und die Störungsanzeige wird gelöscht, wenn dieser Schalter einen elektrischen Kurzschluss hat.

e) Drücken Sie während der Eisherstellung die Taste „ON/OFF“ länger als 5 Sekunden. Das Gerät beginnt dann mit dem Eisernteprogramm. Nach Abschluss des Eisernteprogramms wird der Eisherstellungsprozess fortgesetzt.

KORREKTE ENTSORGUNG DIESES PRODUKTS

Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Müllentsorgung zu vermeiden, recyceIn Sie es verantwortungsbewusst und fördern Sie die nachhaltige Wiederverwendung von Materialressourcen. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dieser kann dieses Produkt für ein umweltfreundliches Recycling annehmen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE VEREISTEN EN AANSLUITINGEN....19

UW IJSMACHINE REINIGEN VOORDAT U HET VOOR HET EERSTE GEBRUIK GEBRUIKT......20

WATERAANSLUITINGEN VOOR UW IJSMACHINE....20

BEDIENING VAN UW UNIT....22

ELEKTRISCHE VEREISTEN & AANSLUITINGEN

ANVÄNDNINGSPROCEDUR OCH UNDERHÅLL....14

UPPACKNING AV DIN ISMASKIN....14 DÖRRREVERSERING

(tillval)....15 INSTALLATIONSPLACERINGSKRAV....17

ELEKTRISKA KRAV & ANSLUTNINGAR....19

RENGÖRING AV DIN ISMASKIN INNAN DU ANVÄNDER DIN FÖRSTA ANVÄNDNING....20

VATTENANSLUTNINGAR FÖR DIN ISMASKIN....20

ANVÄNDNING AV DIN ENHET....22

ANVÄNDNING AV ISHANDLINGSPROCESSEN....22
