MANUALE UTENTE HR-270 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

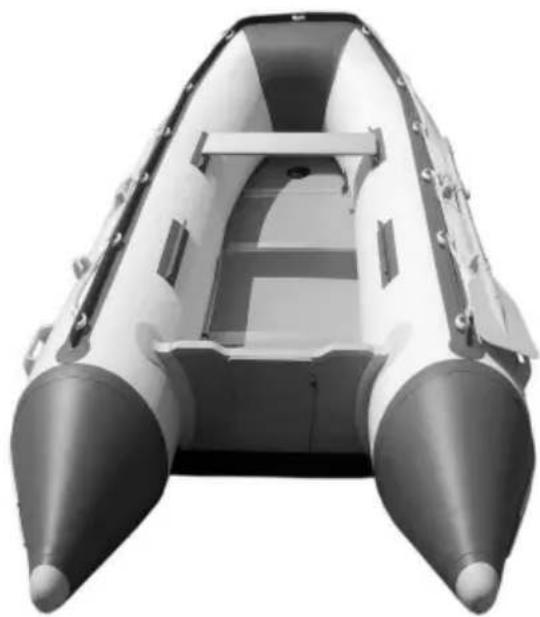

GOMMONE

MODELLO: HR-270 / HR-360

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

GONFIABILE

BARCA

MODELLO: HR-270 / HR-360

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, gli utenti devono leggere il attentamente il manuale di istruzioni.

AVVERTENZE DI SICUREZZA

Leggere le seguenti istruzioni

Utilizzare questo prodotto solo nel modo descritto e per lo scopo previsto. Mantenere queste istruzioni per l'uso in un luogo sicuro. Quando si passa il prodotto a terzi parti, si prega di consegnare anche tutti i documenti di accompagnamento. Contengono dettagli importanti sul prodotto, nonché sulla sua configurazione, funzionamento e manutenzione insieme ai requisiti di sicurezza. Poiché gli sport acquatici sono sempre associati a a certa quantità di rischio, la conoscenza dettagliata del prodotto ha il potenziale per prevenire lesioni personali o addirittura la morte.

Informazioni sulla sicurezza

Il gommone è una nave per sport acquatici ispezionata e sicura. Ci piacerebbe ancora per farvi capire l'importanza di rispettare le seguenti regole e regolamenti:

Rischio di morte!

Non lasciare mai che i bambini giochino con i materiali di imballaggio senza sorveglianza rischio di soffocamento Non lasciare mai che i bambini giochino con il prodotto senza sorveglianza.

Rischio di infortunio!

Attenzione all'eolico offshore!

Attenzione alle correnti offshore.

ÿ Tenere presente che le persone e i carichi devono essere distribuiti uniformemente sull'imbarcazione tutte le volte, altrimenti vi sarebbe il rischio di ribaltamento.

ÿ Si prega di osservare le informazioni sulla targhetta identificativa, il carico consentito capacità, numero di passeggeri e avvisi.

ÿ Rispettare sempre le normative locali che regolano i viaggi nautici. ÿ Non trasportare oggetti taglienti o appuntiti. Il gommone deve essere protetto dal contatto con liquidi o acidi potenzialmente pericolosi. Ciò potrebbe causare

danno irreparabile.

ÿ Proteggere il gommone dal calore e dal fuoco! Fai attenzione alla combustione senza fiamma sigarette!

ÿ Assicurarsi che il gommone non finisca su un terreno sassoso per evitare

danni allo scafo della nave.Se una delle tre camere d'aria

si danneggino durante il funzionamento in acqua, non danneggiarli

circostanze lasciare il gommone Le due camere d'aria dovrebbero essere intatte

abbastanza galleggiante da mantenere il gommone al sicuro

sopra l'acqua. ù Non trasportare mai il prodotto su un veicolo quando è

gonfiato. ÿ Non lasciare mai il gommone in acqua incustodito. Potrebbe essere spazzato via

più veloce di quanto potresti nuotare per prenderlo.

ÿ Assicuratevi sempre di avere con voi la pagaia prima di utilizzare l'imbarcazione

altrimenti sarebbe impossibile manovrarlo adeguatamente.

ÿ Non apportare modifiche tecniche all'imbarcazione. Cambiamenti di qualsiasi tipo

rappresentare un rischio per il corretto funzionamento dell'imbarcazione sportiva. Non utilizzare mai il

prodotto sotto l'influenza di alcol, droghe o farmaci. ÿ Non sopravvalutare

mai la tua forza e il ritmo mentre remi per fare

sicuro di poter facilmente tornare indietro nel modo in cui sei arrivato in qualsiasi momento

Rimanere in zone costiere protette fino a 300 m (984,2 piedi) e prestare attenzione

cambiamenti delle condizioni del vento e della corrente che potrebbero provocare movimenti

notevolmente più difficile.

AVVERTIMENTO!

Mantenere la cautela e la consapevolezza di sé è estremamente importante sul

acqua.Non sopravvalutare mai la tua forza e capacità di manovra! Sempre

stai vicino alla riva! Prestare attenzione alle condizioni meteo, agli avvisi di temporali e ad

eventuali segnali luminosi!

AVVERTIMENTO!

Prestare sempre attenzione ai requisiti di sicurezza e alle norme legali applicabili

regolamenti per laghi e acque libere e indossare sempre un giubbotto di salvataggio omolo

per la tua sicurezza

AVVERTIMENTO!

Evitare l'uso di creme solari e prodotti per la cura della pelle contenenti alcol.

La protezione solare e i prodotti per la cura della pelle contenenti alcol possono causare il col rivestimento per staccarsi dal materiale gonfiabile in PVC. Questo potrebbe lasciare colore residui sugli indumenti del corpo e su altri oggetti con cui entrano in contatto.

AVVERTIMENTO!

Se una persona dovesse cadere in mare, dovrà sempre risalire prua o poppa, poiché salire lateralmente aumenterebbe il rischio di ribaltamento.

Evitare danni materiali!

ÿ Tutti i prodotti gonfiabili sono sensibili al freddo. Per questo motivo non aprirli mai

e gonfiare il prodotto a una temperatura inferiore a 59 ÿ (15 ÿ). ÿ Se la pressione dell'aria aumenta sotto la luce solare diretta, deve essere compensata rilasciando un quantità d'aria adeguata

ÿ Assicurarsi che il prodotto, soprattutto quando gonfiato, non entri

contatto con sassi, ghiaia o oggetti appuntiti e non sfregare in nessun punto o raschiare perché ciò potrebbe danneggiare la pellicola superficiale.

ÿ Collegare solo gli adattatori della pompa adatti alla valvola di sicurezza, altrimenti alle valvole potrebbe essere danneggiato.

ÿ Non gonfiare eccessivamente poiché esiste il rischio che le cuciture saldate si rompano. Chiudi il valvole completamente dopo il gonfiaggio. Evitare il contatto con oggetti taglienti, caldi, appuntiti o pericolosi oggetti.

INFORMAZIONI TECNICHE

Modello	HR-270 HR-360
Materiale	PVC	PVC
Carico	1000 libbre	1500 libbre
Passeggeri ammessi	4	6

ELENCO ACCESSORI

NO	IMMAGINE	NOME	HR-270 HR-360
UN		Gommone	1	1
B		Borsa per il trasporto	1	1
C		Alluminio Altro	2	2
D		Pompa a pedale	1	1
E		Pezzo Pavimento in legno	3	4
F		Panca in alluminio	1	2
G		Kit di riparazione	1	1
H		Cinghie in velcro	1	1
		Guarnizione del serbatoio del carburante	1	1

ISTRUZIONI PER L'INSTALLAZIONE

Passaggi su come installare il pavimento in legno

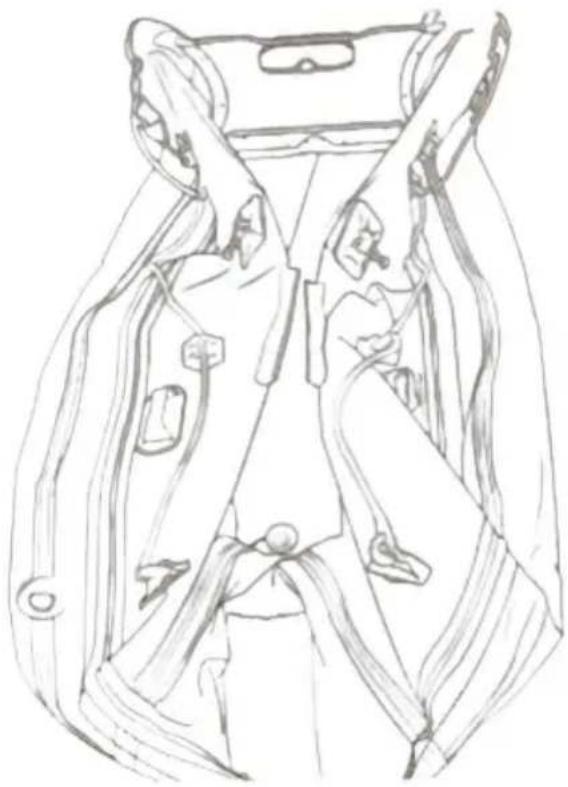

Passaggio 1: aprire la barca sgonfia

Liberare uno spazio piatto (assicurandosi che sia pulito e privo di oggetti appuntiti) e aprire la barca. Rimuovere lo scafo dalla sua scatola ed estrarlo dalla borsa della barca.

Srotolare lo scafo in modo che sia piatto.

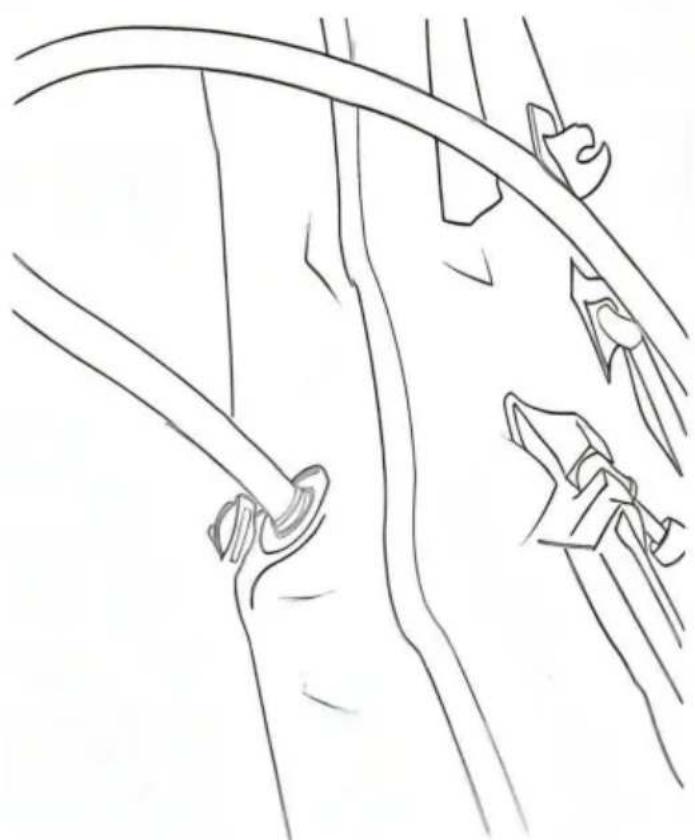

Passaggio 2: gonfiare parzialmente

Spingere e ruotare l'ugello del tubo

(adattatore sul tubo) all'interno della valvola

finché non viene avvitata. Gonfiare tutto

camere dello scafo a circa

30%-50% pieno per poterlo realizzare

inserimento della pedana più semplice.

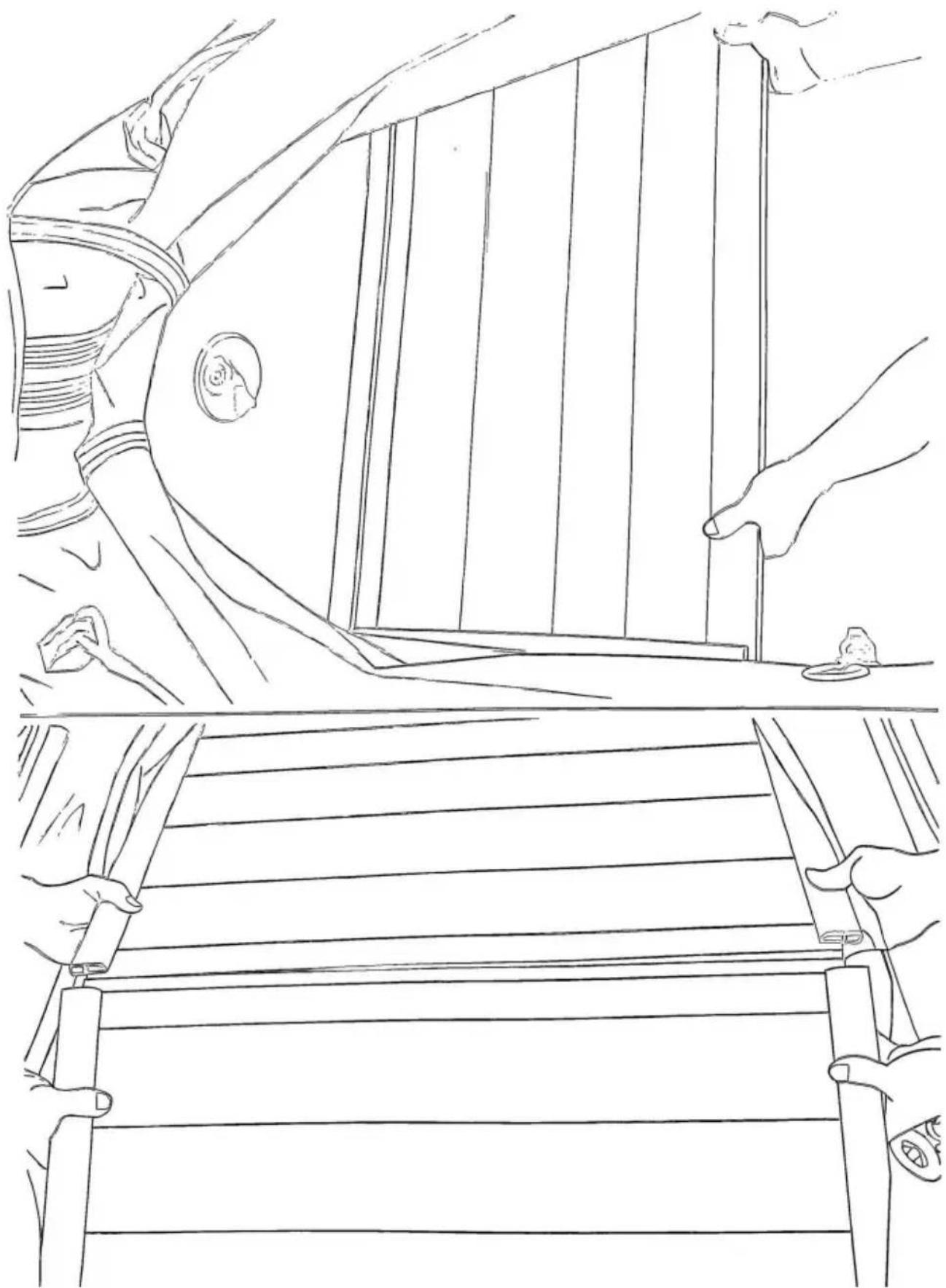

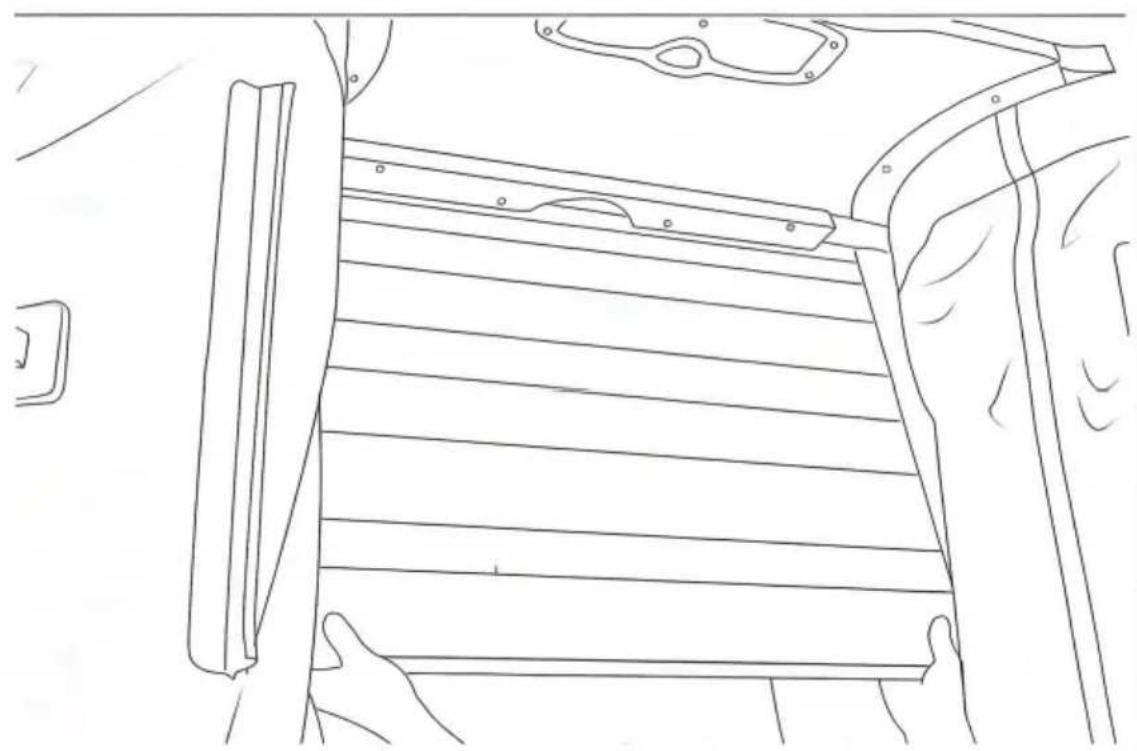

Passaggio 3: installazione della

pedana n. 1 Ogni pedana è etichettata con il numero. La pedana n.1 sarà la parte anterior

pagliolato. Posizionare il pagliolato n. 1 nella parte di prua. Assicurati di posizionare la prima tavola il più avanti possibile, proprio nel punto di giunzione tra il fondo della barca e il pantografo

SU. Assicurarsi che la valvola della chiglia sia posizionata al centro del foro n. 1 delle tavole.

Fase 4: installare la pedana n. 4

Posizionare la pedana n. 4 accanto allo specchio di poppa.

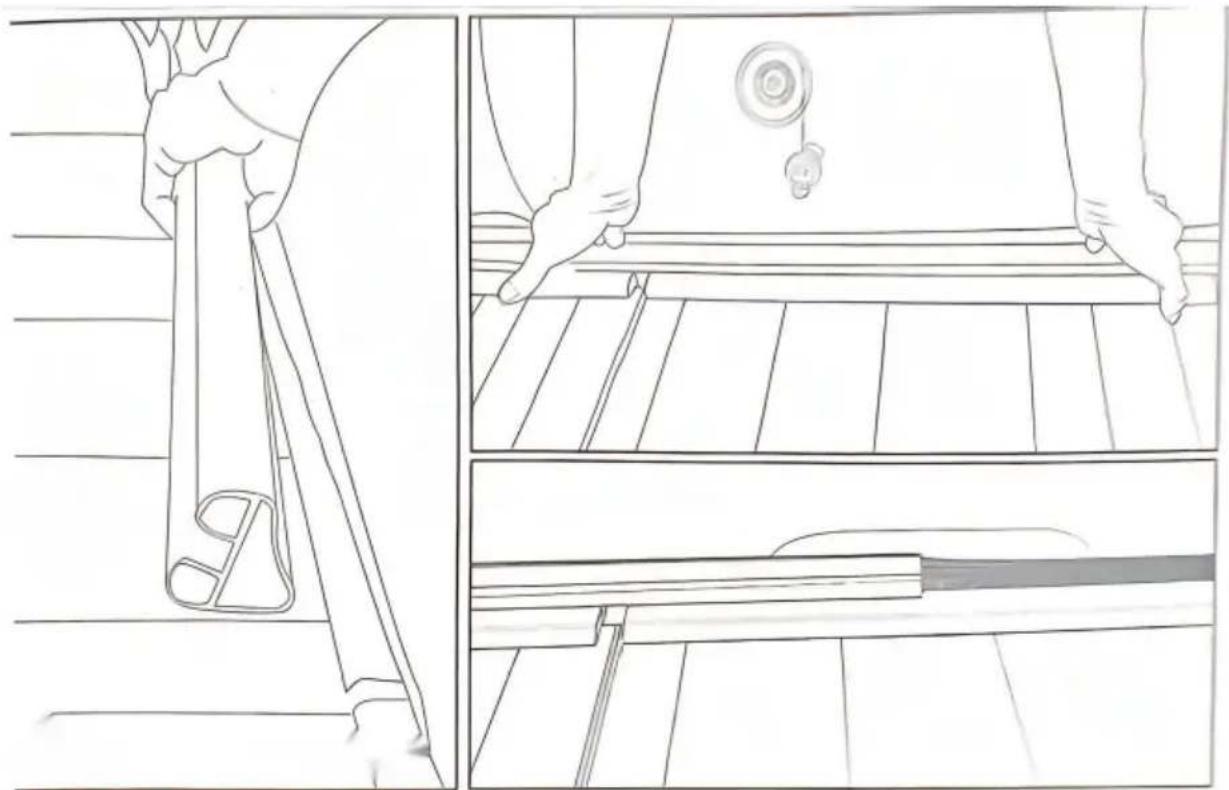

Passo 5: Installare la pedana n. 2 e la n. 3.
Posizionare la pedana n. 2 accanto alla n. 1 e la pedana n. 3 accanto alla n. 4. Le pedane n. 2 e n. 3 devono essere posizionate angolarmente l'una rispetto all'altra. Spingere la pedana verso il basso per unirle in posizione piana.

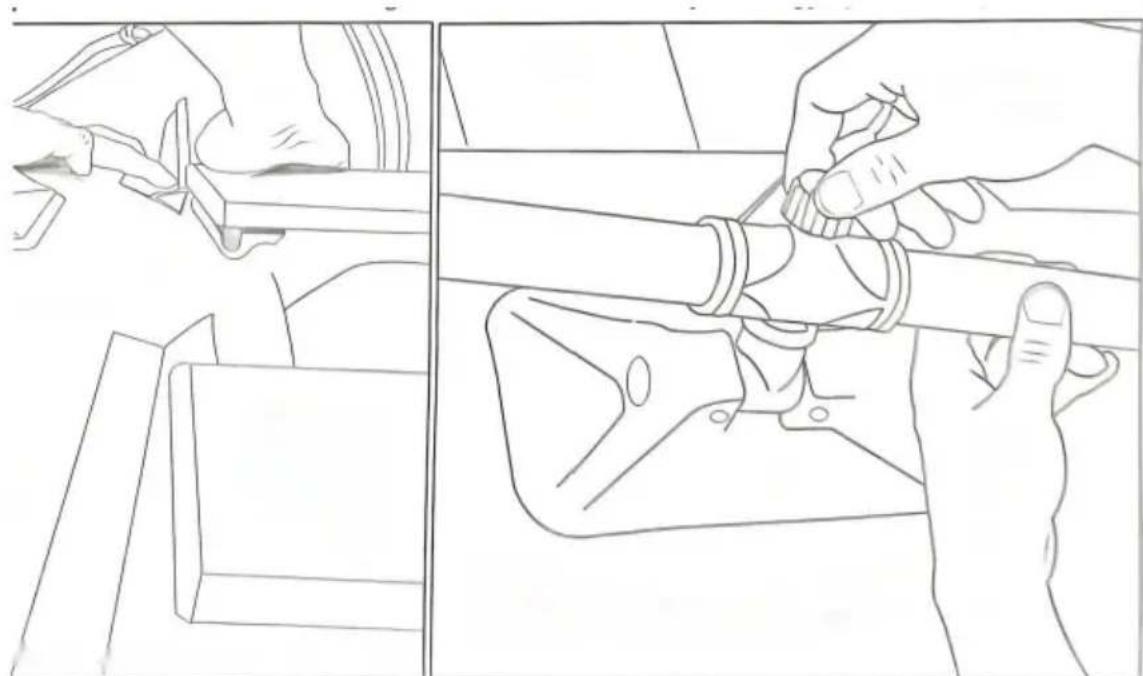

Passo 6: Collegare i giunti laterali

Collegare i giunti laterali al pavimento lungo i tubi per creare un sistema di pavimento solidi

(Suggerimenti: i traversi vengono utilizzati per stabilizzare le assi del pavimento. Per comodità di installazione, posizionare un remo sotto il tubo per illuminare la tavola. Ciò rende più semplice l'installazione dei longheroni laterali. Assicurati di lasciare le punte laterali della traversa sulla toppa in PVC. Le toppe in PVC sono predeterminate per resistere all'attrito a lungo termine causato dalle punte taglienti della traversa.)

Passo 7: Fissare sedili e remi Fissare

correttamente il sedile in legno posizionando i bordi in plastica con il sedile con i supporti sedile situati sui lati della barca. I remi sono posizionati di conseguenza come mostrato.

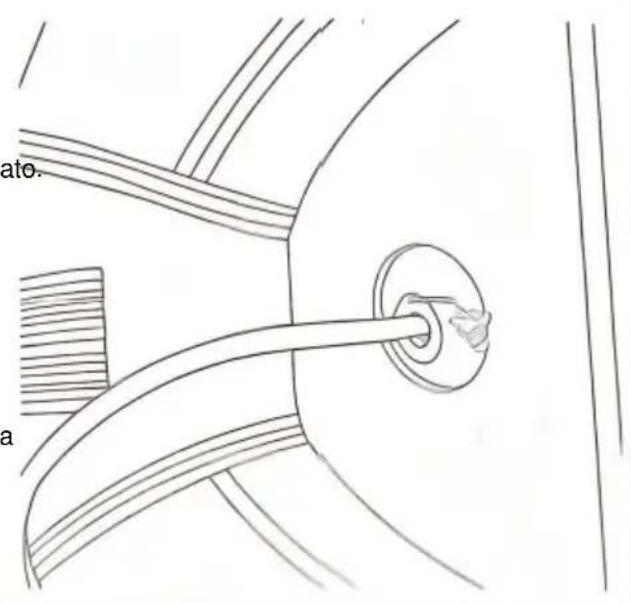

Passaggio 8: gonfiare la barca

Iniziare a gonfiare la camera d'aria anteriore, seguita dalle due camere d'aria laterali. E infine gonfiare la chiglia al centro. Posizionare il tappo sulla valvola e avvitarlo saldamente. Unire i remi in pezzi e fissarli correttamente sul blocco del remo laterale. Quindi avvitare saldamente il tappo p (Suggerimenti: la pressione dell'aria interna nelle camere può raggiungere una pressione massima di 3,5 psi. Con un manometro è possibile misurare esattamente la pressione dell'aria come desiderato. Il manometro è venduto separatamente.)

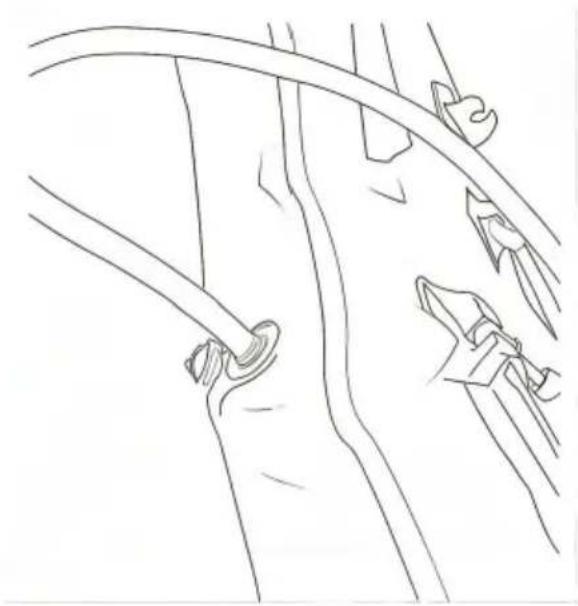

Gonfiaggio della chiglia: NON dimenticare di gonfiare la chiglia. Una nave con chiglia piatta può essere molto instabile da governare sull'acqua.

Il gonfiaggio della chiglia è l'ultimo passaggio per completare l'intera configurazione della barca e del pagliolato.

Controllare se la valvola della chiglia è posizionata correttamente o meno gonfiando la chiglia dopo aver posizionato correttamente il pagliolato.

Prima del gonfiaggio completo delle camere d'aria, gonfiare e sgonfiare per verificare se la valvola della chiglia è ancora nello stesso punto visibile attraverso il foro tagliato. Ciò aiuta a garantire che nessuna parte della chiglia venga soppressa in modo da inibire un'inflazione sana.

Quindi collega gli accessori nei luoghi designati.

ato. a

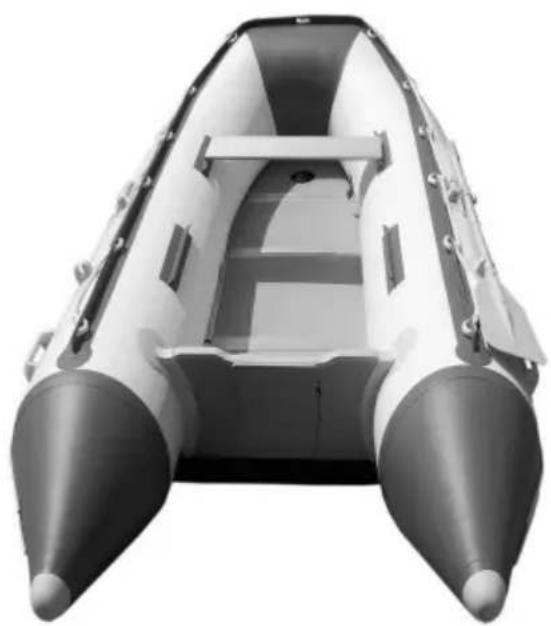

Passo 9: (Nota: HR-270 ha solo una panca in alluminio)

Adesso la barca è praticamente pronta per il semplice remare. Se desideri collegare degli accessori, i passaggi non sono ancora terminati.

Suggerimenti per l'installazione:

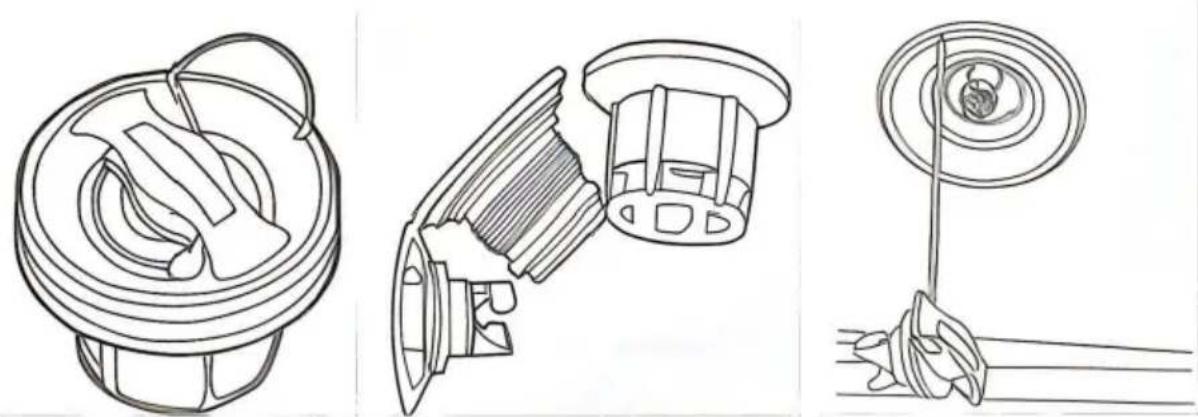

Meccanismo della

valvola: la valvola dell'aria è composta da 3 parti diverse. La parte inferiore rimane permanentemente all'interno della camera d'aria, collegandosi alle parti esterne all'esterno. La parte più alta è quella con meccanismo di controllo dell'aria. Inoltre lega un nodo a una corda che tiene il berretto, evitandone il costante smarrimento.

Quando il perno è abbassato e bloccato, consente il libero accesso dell'aria in entrambe le direzioni. Quando viene rilasciato, scatta indietro per fermare eventuali perdite d'aria.

Danni e sostituzione: le parti

esterne possono essere sostituite una volta trovate rotte o perse. Smaltire correttamente la parte rotta per riciclare e sostituire il nuovo set.

Sgonfiaggio:

sgonfiare secondo necessità aprendo il tappo e spingendo verso il basso il perno e attendendo che l'aria si perda completamente.

Per sgonfiarlo completamente per riporlo in modo compatto, farlo con la pompa a pedale fornita. La pompa a pedale può essere utilizzata anche in senso inverso per l'aspirazione dell'aria, commutare il connettore del tubo sulla pompa e procedere a pedalare aspirando l'aria fino a quando non si svuota.

Gonfiare la barca nell'ordine corretto può anche aiutarti a identificare se lo strato divisorio della camera d'aria presenta o meno perdite.

È una buona regola iniziare sempre a gonfiare da poppa a prua. Di solito il metodo migliore per farlo è gonfiare le camere posteriori fino al punto in cui non sono ancora troppo rigide. Quindi inizia a gonfiare la camera di prua, vedrai la barca si adatta ad una durezza perfetta, raggiungendo la pressione prevista di 3,5 psi. Il principio è che la membrana elastica intermedia è elastica durante il gonfiaggio. L'ultima fase del gonfiaggio della camera dell'arco riporta tutta la membrana in una normale posizione rilassata.

Durante il processo di gonfiaggio, lasciare un lato della camera piatto e gonfiare solo quello accanto, in questo modo potrebbe mostrare segni di potenziale perdita d'aria sulle parti di segmentazione. Se le camere si riempiono quando si gonfia solo un lato, allora c'è sicuramente un foro che perde sulla membrana.

Nota a margine: il gonfiaggio uniforme su entrambi i lati della camera può aiutare a evitare danni inutili ai segmenti della partizione, prolungandone la durata.

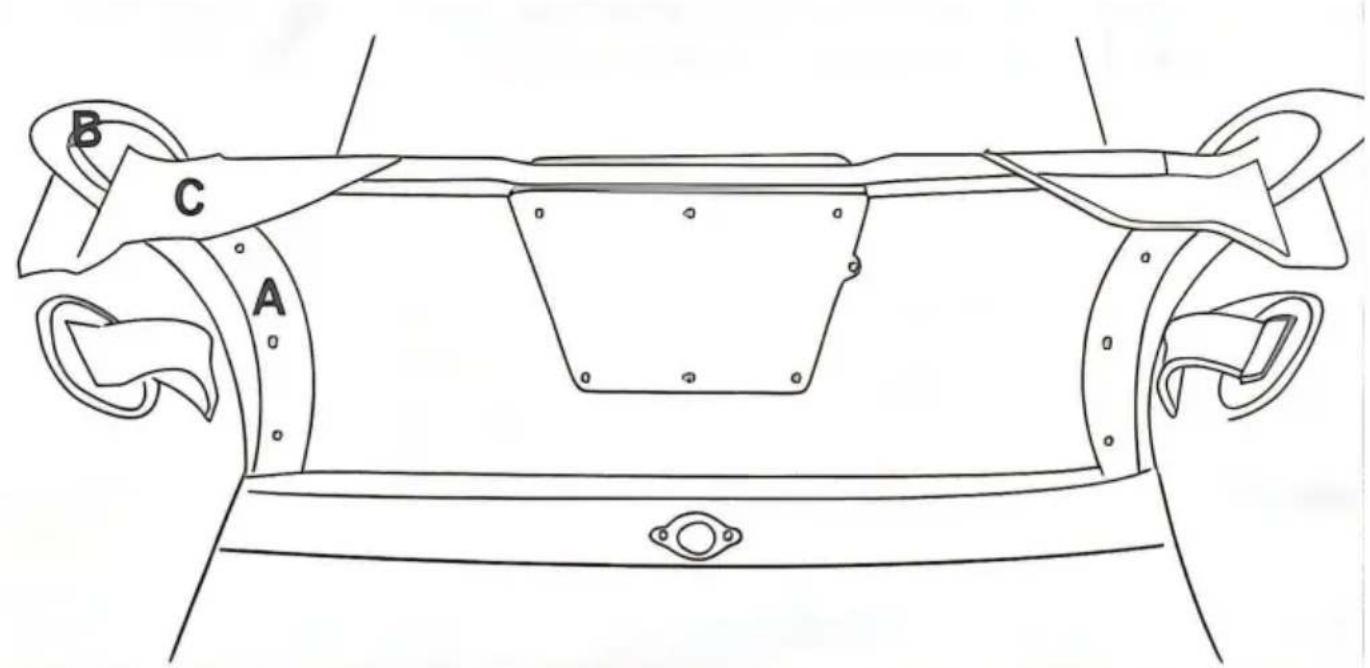

Caratteristiche principali originali:

① A poppa, lo specchio di poppa è doppio rinforzato da uno spesso rivestimento in gomma. Incollate e avvitate al pannello dello specchio di poppa, collegandole alla camera d'aria offrendo una presa salda, le viti sono di plastica che penetra attraverso il pannello dello specchio di poppa con una traccia di adesivo impermeabile coperto all'esterno. Lo specchio di poppa è la struttura più solida rispetto a altri scomparti. Essendo una parte significativa della barca, deve essere costruita in modo forte. evitando di allentarsi o separarsi durante la navigazione.

② Sulla parte superiore del pannello dello specchio di poppa, incollare uno strato di rivestimento in gomma spessa per la protezione del bordo, il compensato che costituisce il pannello dello specchio di poppa deve essere completamente sigillato e coperto per evitare la delaminazione dopo essere stato esposto all'acqua. Il rivestimento esterno funge

③ E le due pelli triangolari in PVC che coprono il lato dello specchio di poppa sono progettate per proteggere gli spruzzi d'acqua e svolgono anche la funzione di rinforzare insieme lo specchio di poppa e le camere d'aria.

B C A

Cucitura quadrupla: sotto la linea di fasciame si trova la linea di cucitura, puoi letteralmente vedere la linea sporgente dall'esterno. Sono presenti 4 strati di PVC incollati e maschiati dall'interno verso l'esterno.

Linee di fasciame: sono progettate per prevenire graffi e urti. La forma robusta presenta un piccolo bordo arricciato verso il basso per impedire all'acqua di scorrere verso l'alto nella barca.

OPERAZIONE

II disimballaggio

Prima di aprire la barca, dai un'occhiata a come è piegata insieme.

Apri la barca su una superficie piana e controlla se tutte le parti sono state fornite con la barca.

(valvole, sedile in legno o piattaforma gonfiabile, pompa a pedale, remi, giunti laterali, kit di riparazione e borsa per il trasporto)

Valvole

Le valvole sono premontate, puoi lasciarle lì in modo permanente, perché

non danneggiano il tessuto, né l'utilizzatore della barca. Allentare il tappo anteriore e

posizionare il tubo della pompa per riempire la barca. All'interno della valvola c'è un capezzolo, premilo e giralo e uscirà aria. Anche la valvola si chiuderà allo stesso modo.

Utilizzando i remi

I nostri gommoni sono estremamente adatti per remare. Fai attenzione quando c'è forte vento e stai navigando su una barca senza chiglia.

Traino

I nostri gommoni sono dotati di tre anelli di traino. Quando rimorchi la barca, è il migliore

di utilizzare tutti e 3 gli anelli di traino, in questo modo viene ripartita la forza di trazione. E non lo è nemmeno

è consentito avere zavorra nella barca durante il traino. Assicurati di utilizzare

corde di traino extra quando si traina in caso di maltempo. La lunghezza delle

le funi di traino devono essere adattate al tipo di imbarcazione che si sta rimorchiando e alle condizioni atmosferiche circostanze.

Perdere pressione

Per un gommone è previsto che non possa perdere più del 20%.

l'aria in 24 ore. Quando ciò accade, procedi come segue. 1. controllare se tutte le

valvole sono avvitate saldamente.

1. Controllare se tutte le valvole sono pulite.
2. Vedi se riesci a trovare qualche danno.
3. Controlla le cuciture.

5.Mettere un po' di schiuma di sapone sulla barca per scoprire piccole perdite.

A causa della differenza di temperatura la pressione può aumentare o diminuire.

Come ripararla Se

hai trovato una perdita, pulisci il tessuto attorno ad essa. Taglia un pezzo di tessuto con bor arrotondati, che sia circa 2,5 cm più grande della perdita. Pulisci l'area intorno alla perdita e il pezzo di tessuto con un diluente. Applica due strati di colla su entrambe le parti. Lascia asciugare le parti finché lo strato di colla superiore non si sarà asciugato un po'. Incolla entrambi i pezzi insieme e assicurati che non ci siano bolle d'aria in mezzo. Lascia asciugare la riparazione per 24 ore prima di iniziare a utilizzare il di nuovo la barca.

Importante: la riparazione è possibile solo in un'atmosfera secca e l'umidità dell'aria non può essere superiore al 60%.

Manutenzione

Poiché il tessuto della barca è in PVC, non necessita di manutenzione. Quindi non è necessario utilizzare borotalco quando la barca è ripiegata. Pulisci la barca con acqua e sapone. Quando trov macchie persistenti come olio e catrame, puoi rimuoverle con il diluente. Dopo aver utilizzato il diluente, pulire sempre la barca con acqua dolce. È importante pulire anche le valvole. Lo specchio di poppa, il sedile in legno e le assi del pavimento sono realizzati in compensato e sono trattati con una vernice impermeabile.

Ogni danneggiamento della vernice deve essere direttamente raschiato e verniciato per evitare che l'acqua danneggi il legno. Quando non utilizzate la barca gonfia, vi consigliamo di coprirla con un telo copri barca contro il sole e lo sporco.

Rimessaggio

Quando non si utilizza la barca per un lungo periodo e la si ripone nella borsa da trasporto, opportuno pulire la barca con acqua dolce per rimuovere sabbia e sporco e lasciarla asciuga. Estrarre le valvole e svuotare le camere d'aria. Quindi togliere la tavola e i falegnami. Ora piega i tubi verso il lato interno della barca finché la barca non ha la stessa larghezza dello specchio di poppa, piega i coni dietro lo specchio di poppa. Ora puoi arrotolare insieme la barca iniziando dallo specchio di poppa. Puoi legare una corda attorno al pacco per mantene piccolo. Metti insieme la barca con tutte le parti nella borsa per il trasporto.

Rischio incendio

Tutti i materiali di questo gommone sono infiammabili. Allontanare il fuoco dalla barca.

Consiglia

1. Portare sempre con sé i giubbotti di salvataggio per tutti i passeggeri, anche se è obbligatorio o meno per legge.

2. Controllare la pressione e lo stato della barca prima di iniziare la navigazione.

3. Prestare attenzione alle circostanze meteorologiche per la vostra sicurezza e anche per la loro influenza sul consumo di carburante.

4. Non dimenticare documenti importanti come mappe o patente nautica.

5. Assicuratevi di portare con voi documenti di riserva, kit di riparazione, kit di pronto soccorso e una pompa.

Infine: assicurati di non superare mai il numero massimo consigliato di persone, capacità di carico e potenza del motore. Ti auguriamo tanto piacere i tuoi gonfiabili acquamarina.

PICCOLI STRAPPI, TAGLI E FORATURA

1. È possibile effettuare la riparazione di una piccola perdita o foratura inferiore a 1/2 pollice (12,7 mm) con una toppa rotonda, diametro minimo peccato (76,2 mm).
2. Sia la toppa che la superficie dell'imbarcazione devono essere asciutte e prive di sporco o grasso.
3. Applicare 3 strati sottili e uniformi di colla sulla superficie della barca e sulla toppa. Aspetta qualche minuto tra ogni mano Dopo la terza mano, attendere 10-15 minuti prima di applicare la toppa barca. Utilizzare un rullo duro per premere la toppa sulla pelle della barca.
4. Attendere almeno 24 ore prima di gonfiare nuovamente e utilizzare la barca.

GRANDI RIPARAZIONI DI PELLE,CUCITURE,PARATIE TRANSO

Si consiglia di restituire l'imbarcazione al rivenditore autorizzato per tutte le riparazioni importanti. Se questo non è possibile, contattare il rivenditore.

INSTALLAZIONE NUOVE VALVOLE DI RITEGNO

Per facilitare l'operazione, lubrificare lo stelo della valvola di ritegno con silicone o una soluzione di acqua saponata installazione.
