SCDDC1000 - Carrello elevatore Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	SCDDC1000
Tipo di prodotto	Sollevatore manuale per pallet (carrello elevatore a forche)
Altezza di sollevamento massima	1000 mm
Capacità di carico massima	204 kg (450 lb)
Fonte di energia	Idraulica manuale (pedale)
Numero di forche	2
Materiale del telaio	Acciaio
Peso netto stimato	Circa 120 kg
Dimensioni stimate (L x l x h)	1200 x 800 x 1500 mm (ingombro totale)
Utilizzo previsto	Sollevamento e spostamento di pallet in ambiente industriale o di magazzino
Precauzioni di sicurezza	Non utilizzare su superfici inclinate, non superare il carico massimo, indossare dispositivi di protezione
Manutenzione	Ispezionare prima di ogni utilizzo, pulire regolarmente, conservare in luogo asciutto
Parti di ricambio	Disponibili: ruote, perni, bulloni, cilindro idraulico (contattare il produttore)
Garanzia	Garanzia limitata del produttore (fare riferimento al manuale)
Origine	Prodotto in Cina, importato da Vevor

Domande frequenti - SCDDC1000 Vevor

Come assemblare il sollevatore SCDDC1000?

Seguire i passaggi del manuale: collegare gli stabilizzatori al telaio, quindi il telaio alle forche, installare le ruote posteriori e il pedale. Non stringere completamente le viti prima di aver montato tutti i pezzi.

Qual è la capacità di carico massima?

Il SCDDC1000 ha una capacità di carico massima di 204 kg (450 lb). Non superare mai questo limite per evitare incidenti.

Come si usa il pedale idraulico?

Il pedale aziona il cilindro idraulico per sollevare o abbassare le forche. Pompare delicatamente per sollevare il carico; rilasciare la valvola per scendere.

Posso utilizzare il sollevatore su un terreno irregolare?

No, utilizzare solo su una superficie piana, stabile e non scivolosa. I terreni irregolari possono causare ribaltamento.

Come si mantiene il sollevatore?

Ispezionare i componenti prima di ogni utilizzo, pulire con un panno morbido, lubrificare i punti di snodo e conservare in un luogo asciutto al riparo dalle intemperie.

Cosa fare se il carico non si solleva?

Controllare il livello dell'olio idraulico e la presenza di perdite. Assicurarsi che il pedale sia completamente premuto. Se il problema persiste, contattare un tecnico autorizzato.

Il sollevatore è adatto per un uso commerciale intensivo?

No, questo modello è progettato per un uso moderato. Il manuale sconsiglia un uso commerciale intensivo.

Dove trovare pezzi di ricambio?

Contattare il produttore (Vevor) o un rivenditore autorizzato. Utilizzare solo parti originali per garantire la sicurezza.

Quali sono le dimensioni delle forche?

Le forche misurano circa 1000 mm di lunghezza e 150 mm di larghezza. Consultare il manuale per le misure esatte.

Posso sollevare una persona con questo sollevatore?

No, questo sollevatore è esclusivamente progettato per la movimentazione di pallet e merci. È vietato sollevare persone.

MANUALE UTENTE SCDDC1000 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva piena interpretazione del manuale utente. L'aspetto del prodotto dipender dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in ca aggiornamenti tecnologici o software relativi al nostro prodotto.

ELENCO DELLE PARTI DI MONTAGGIO

Numero	Descrizione	Quantità
UN	O outrigger	2
B	Telaio per auto	1
C	Lancia	1
D	Forca di pallet	2
E	Vassoio	1
F	Pedale	1
1	Caster	2
2	M5*15 (bullone + dac	8
3.	M12*60 (bullone + da	2
Numero	Descrizione	Quantità
4	Perno di accoppiamen	2
5	Perno di tipo R	2
6	S coppiglia	2
7	Posteriore- Ruota	2
8	[M20*100 (bullone a spalla +	2
9	Rondella semplice	2
10	Bullone M8*20	1
11	M8*20 (bullone + dad	2

Nota: durante l'installazione, non stringere le viti finché tutti i componenti non saranno installati.

Passo 1Collegare la parte ^1 “ e la parte “ A ” con bullone e dado “	Passo 2Collegare la parte " B " e la A " con bullone e dado , “ Perno di accoppiamento ^4 “ e pin di tipo R ^5 ".

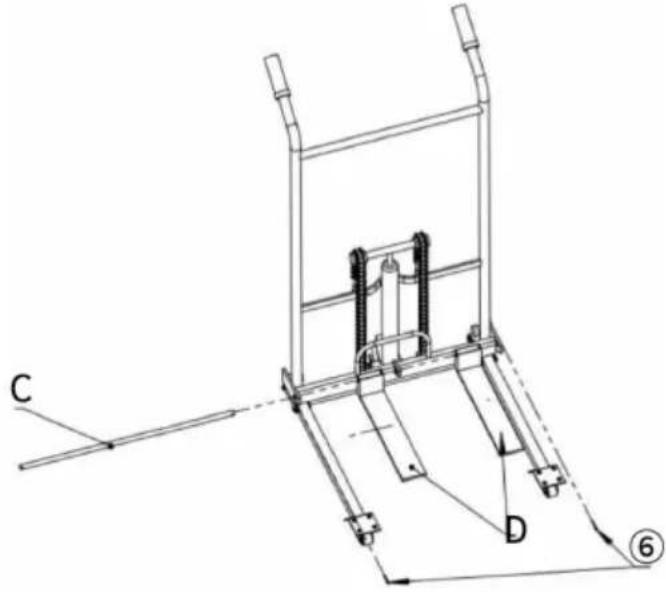

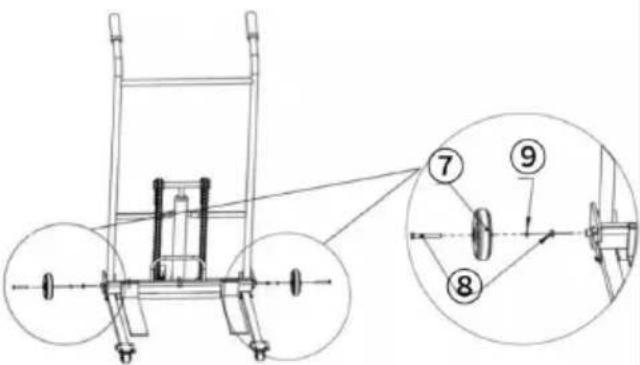

Fase 3Collegare la parte “ B ” e la pa con la parte “ C ”, quindi insta coppiglia S ^6 ” sulla Parte “ C ”	Fase 4Installare la parte ^7 “” sulla parte “ B ” con bullone a spalla , “ ^8 ” e la rondella piana ^9 “.

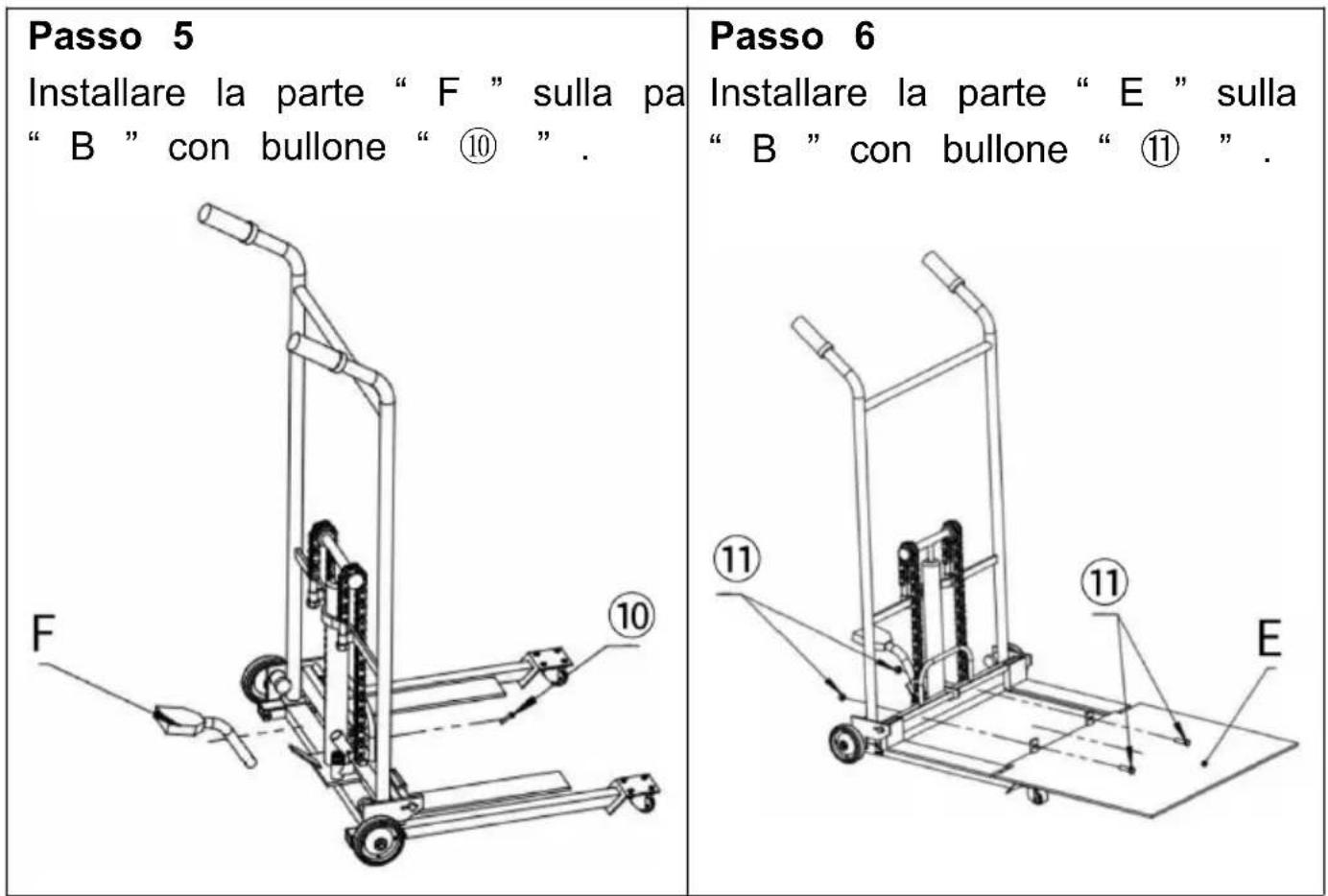

Passo 5

Installare la parte “ F ” sulla pa “ B ” con bullone “ ⑩ ” .

Passo 6

Installare la parte “ E ” sulla “ B ” con bullone “ ⑪ ” .

PARAMETRO

MODELLO	scddc900	scddc1000
Altezza massima di sollevamento	900 millimetri	1000 millimetri
Limite di carico total	4 50 libbre	4 50 libbre
Fonte di alimentazione	H e H idraulico	H e H idraulico

Grazie per aver utilizzato questo prodotto. Per essere certi di poter utilizzare correttamente la macchina, leggere attentamente queste istruzioni prima dell'uso e conservarle per riferimento futuro. Assicurarsi leggere attentamente le precauzioni e le norme di sicurezza riportate questa pagina per garantire un utilizzo sicuro.

Questo manuale descrive le avvertenze e le precauzioni di sicurezza,

funzionamento, la manutenzione e la pulizia. Le avvertenze e le istruz contenute in questo manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. Attenzione e buon se non sono intrinseci in questo prodotto, poiché riteniamo che gli utenti saranno conformi a tali codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchin

1. NON lasciare che bambini e minorenni si avvicinino o tocchino il prodotto.

2. L'uso di accessori o dispositivi di fissaggio non forniti o consigliati produttore può causare lesioni.

3. Non tentare di modificare la macchina in alcun modo.

4. Se si prevede di non utilizzare la macchina per un lungo periodo, piegarla e riporla in un luogo asciutto e sicuro.

5. TENERE FUORI DALLA PORTATA DEI BAMBINI.

6. I bambini non devono giocare con la macchina da soli. La pulizia manutenzione non devono essere eseguite da bambini senza supervisione.

7. La macchina non deve mai essere lasciata incustodita durante il funzionamento o la pulizia.

8. Assicurarsi che la macchina sia sempre posizionata su una superficie solida, piana e ignifuga, e lontano da materiali combustibili. Un posizionamento errato può causare il ribaltamento, lo scivolamento o la caduta di oggetti sul tavolo!

9. Sebbene nella fabbricazione della macchina siano stati fatti tutti gli sforzi possibili per eliminare qualsiasi bordo tagliente, maneggiare tutti componenti con cura per evitare lesioni accidentali.

10. NON PULIRLO CON MATERIALE ABRASIVO.

11. La macchina deve essere riparata o sottoposta a manutenzione se da un tecnico autorizzato e devono essere utilizzati solo ricambi origini approvati.

12. Questo prodotto non può essere utilizzato per altri scopi.

13. Non adatto all'uso commerciale.

14. Indossare occhiali protettivi e guanti da lavoro resistenti durante il montaggio e l'uso.

15. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe farmaci.

ATTENZIONE! Rimuovere tutto il materiale di imballaggio e conservarlo per un uso futuro. Il materiale di imballaggio non è un giocattolo.

ATTENZIONE! Non lasciare che bambini e animali domestici giochino il materiale di imballaggio. Se ingerissero il materiale di imballaggio, soffocherebbero!

ATTENZIONE! Tenere lontani bambini e animali domestici. I bambini n devono utilizzare o giocare vicino a questa macchina.

ATTENZIONE! Il mancato rispetto delle istruzioni può causare morte, g lesioni personali e/o danni materiali.

ATTENZIONE! Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o di avvicinarsi ad esso.

ATTENZIONE! Utilizzare solo come previsto. Non sedersi o salire sul tavolo.

ATTENZIONE! Ispezionare prima di ogni utilizzo. Non utilizzare se le sono allentate o danneggiate.

ATTENZIONE! Utilizzare solo su superfici piane, livellate e dure.

ATTENZIONE! Il peso sul piano di lavoro deve essere distribuito uniformemente, attenzione al ribaltamento e alla caduta del peso !

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
