Tipo di prodotto	Prolunghe per forche di carrelli elevatori
Modello	HX-6
Marca	Vevor
Lunghezza	2440 mm
Larghezza interna	115 mm
Carico massimo	1815 kg per paio (4000 lb)
Capacità di carico per paio	4000 lb (circa 1,815 t)
Uso consigliato	Estensione delle forche per carrello elevatore
Materiale	Acciaio
Progettazione	Monoblocco integrato
Installazione	Infilare sulla forca esistente e spingere fino in fondo
Centro di carico	Non deve mai superare il 50% dell'estensione della forca
Sicurezza	Non superare mai la capacità di carico; non salire sul prodotto
Manutenzione	Ispezionare prima di ogni utilizzo; non necessita lubrificazione
Pulizia	Pulire con un panno asciutto; evitare l'umidità prolungata
Ricambi	Contattare l'assistenza Vevor (www.vevor.com/support)
Riparabilità	Riparazioni solo da personale qualificato
Garanzia	Certificato di garanzia elettronico disponibile online
Numeri di modello alternativi	Disponibile anche in HX-1, HX-2, HX-3, HX-4, HX-5, HX-6, HX-7, HX-8, HX-11
Informazioni generali	Utilizzare solo con un carrello elevatore; non usare come giocattolo

Domande frequenti - HX-6 Vevor

Come installare le prolunghe per forche HX-6?

Rimuovere il copriforca, posare il prolungamento piatto a terra. Regolare la distanza tra il carrello elevatore e la forca in base alla larghezza del carico. Inserire l'anello del prolungamento nella forca del carrello elevatore. Spingere il prolungamento direttamente verso il basso della forca. Quindi, posizionarlo orizzontalmente sulla forca per completare l'installazione.

Qual è la capacità di carico massima delle prolunghe HX-6?

Il carico massimo è di 4000 lb (circa 1815 kg) per paio. Non superare mai questo limite.

Quali sono le dimensioni del modello HX-6?

Lunghezza: 2440 mm, larghezza interna: 115 mm. Progettazione monoblocco integrato.

Le prolunghe HX-6 sono compatibili con tutti i carrelli elevatori?

Sono progettate per adattarsi alle forche standard dei carrelli elevatori. Verificare che la larghezza interna (115 mm) corrisponda alle proprie forche.

Come mantenere le prolunghe per forche Vevor?

Ispezionare visivamente prima di ogni utilizzo per rilevare crepe o deformazioni. Pulire con un panno asciutto. Nessuna lubrificazione necessaria.

Quali sono le importanti regole di sicurezza?

Non superare mai la capacità di carico. Il centro di carico non deve superare il 50% dell'estensione della forca. Non salire sul prodotto. Utilizzare solo con un carrello elevatore.

Dove posso trovare ricambi o assistenza tecnica?

Visita il sito www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico.

Posso usare le prolunghe per sollevare carichi lunghi?

Sì, sono progettate per estendere la portata delle forche. Assicurarsi che il carico sia centrato e non superi la capacità.

Quali altri modelli esistono nella gamma HX?

I modelli disponibili: HX-1 (1520 mm, 115 mm), HX-2 (1820 mm, 115 mm), HX-3 (1820 mm, 140 mm), HX-4 (2130 mm, 115 mm), HX-5 (2130 mm, 140 mm), HX-6 (2440 mm, 115 mm), HX-7 (2440 mm, 140 mm), HX-8 (2440 mm, 165 mm), HX-11 (1520 mm, 140 mm).

Come garantire un uso sicuro del centro di carico?

Durante il prelievo di un carico, il centro di carico non deve mai superare il 50% dell'estensione della forca. Distribuire il carico uniformemente.

MANUALE UTENTE HX-6 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ESTENSIONI DELLA FORCELLA MANUALE D'USO

MODELLO: HX-1/HX-2/HX-3/HX-4/HX-5 HX-6/HX-7/HX-8/HX-11

Leggere questo materiale prima di utilizzare questo prodotto. In caso contrario si potrebbero causare lesioni gravi.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo oggetto.
2. Utilizzare solo come previsto. Non salire sul prodotto.
3. Questo prodotto deve essere utilizzato con un carrello elevatore.
4. Non superare mai la capacità di carico delle estensioni delle forche
5. Durante la presa di un carico, il baricentro non deve mai superare dell'estensione delle forche.

OPERATION AS BELOW

1. Estrarre il copriforca esteso, posizionarlo a terra e regolare la distan tra il carrello elevatore e la forca in base alla larghezza della merce.
2. Inserire attraverso di esso l'anello del copriforca esteso nella forca carrello elevatore. (Figura 1, Figura 2)

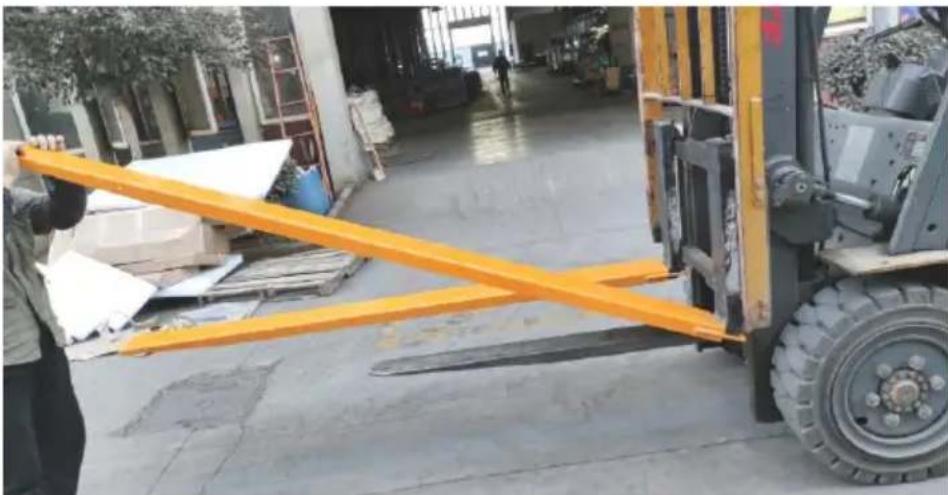

1. Spingere il copriforca esteso direttamente sul fondo della forca del carrello elevatore. (Figura 3, Figura 4)

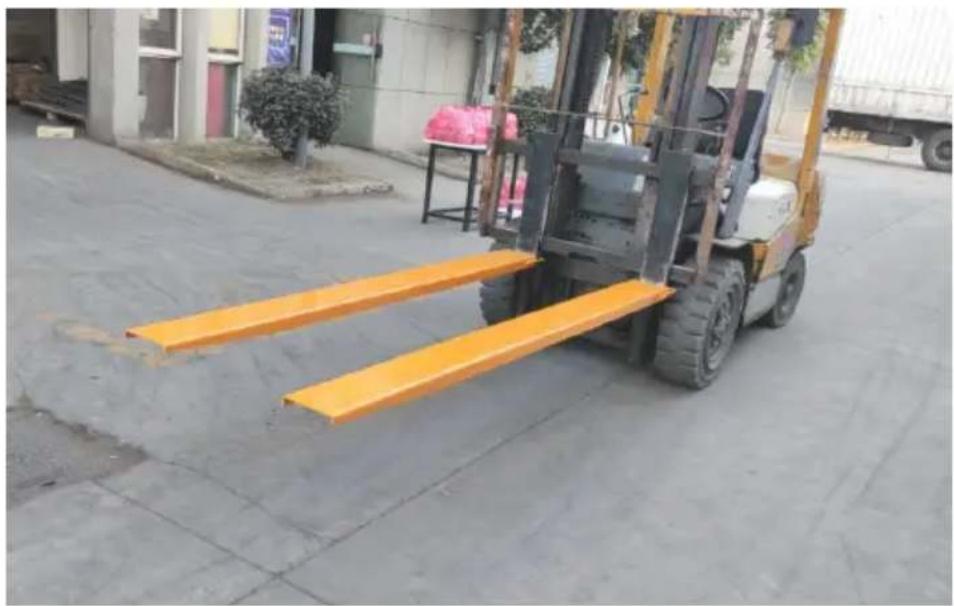

1. Poi posizionare il copriforca allungato orizzontalmente sulla forca del carrello elevatore per completare l'installazione (Figura 5, Figura 6)

1. Dopo aver installato il manicotto della forca di estensione, è possit utilizzare il carrello elevatore per prelevare normalmente la merce.

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-1
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-2
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-3
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-4
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-5
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-6
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-7
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-8
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 165 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-11
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
