Tipo di prodotto	Prolunghe per forche
Marca	Vevor
Modello	HX-8
Lunghezza	2440 mm
Larghezza interna	165 mm
Capacità di carico massima	1815 kg (4000 lb) per paio
Materiale	Acciaio
Utilizzo	Per carrello elevatore
Installazione	Infilarle sulle forche esistenti
Tipo di fissaggio	A scorrimento
Norme di sicurezza	CE (conformità europea)
Garanzia	Elettronica su www.vevor.com/support
Assistenza tecnica	www.vevor.com/support
Contenuto della confezione	1 paio di prolunghe
Manutenzione	Ispezionare prima di ogni utilizzo
Sicurezza	Non superare la capacità; centro di carico limitato al 50% dell'estensione
Paese di origine	Cina
Riparabilità	Contattare il servizio post-vendita

Domande frequenti - HX-8 Vevor

Come installare le prolunghe per forche HX-8 su un carrello elevatore?

Rimuovere il copriforche esteso, posizionarlo piatto, regolare la distanza tra il carrello e la forchetta. Inserire l'anello nella forchetta, spingere verso il basso, quindi posizionare orizzontalmente. Vedere le figure da 1 a 6 del manuale.

Qual è la capacità di carico massima delle prolunghe HX-8?

La capacità massima è di 4000 lb (1815 kg) per paio.

Le prolunghe HX-8 sono compatibili con tutti i carrelli elevatori?

Sono progettate per forche con larghezza interna 165 mm. Verificare la larghezza delle proprie forche prima dell'acquisto.

Quali sono le dimensioni delle prolunghe HX-8?

Lunghezza: 2440 mm, larghezza interna: 165 mm.

Ci sono importanti istruzioni di sicurezza da seguire?

Non superare mai la capacità di carico. Il centro di carico non deve superare il 50% dell'estensione della forchetta. Non stare in piedi sul prodotto.

Come mantenere le prolunghe per forche?

Ispezionare visivamente prima di ogni utilizzo per rilevare crepe, deformazioni o usura. Pulire con un panno asciutto e riporre al riparo dall'umidità.

Le prolunghe HX-8 sono garantite?

Sì, Vevor offre una garanzia elettronica. Vai su www.vevor.com/support per registrare il tuo prodotto.

Posso usare le prolunghe su un carrello elevatore a montante retrattile?

Sì, purché le forche abbiano una larghezza interna di 165 mm e la capacità del carrello sia sufficiente.

Qual è il peso delle prolunghe HX-8?

Il peso non è specificato nel manuale, ma è di circa 40-50 kg per paio per questo tipo di prodotto.

Dove posso trovare il manuale completo?

Scarica il manuale in formato PDF gratuitamente su notice-facile.com o sul sito Vevor.

MANUALE UTENTE HX-8 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ESTENSIONI DELLA FORCELLA MANUALE D'USO

MODELLO: HX-1/HX-2/HX-3/HX-4/HX-5 HX-6/HX-7/HX-8/HX-11

Leggere questo materiale prima di utilizzare questo prodotto. In caso contrario si potrebbero causare lesioni gravi.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo oggetto.
2. Utilizzare solo come previsto. Non salire sul prodotto.
3. Questo prodotto deve essere utilizzato con un carrello elevatore.
4. Non superare mai la capacità di carico delle estensioni delle forche.
5. Durante la presa di un carico, il baricentro non deve mai superare l'estensione delle forche.

OPERAZIONE COME SEGUE

1. Estrarre il copriforca esteso, posizionarlo a terra e regolare la distanza tra il carrello elevatore e la forca in base alla larghezza della merce.

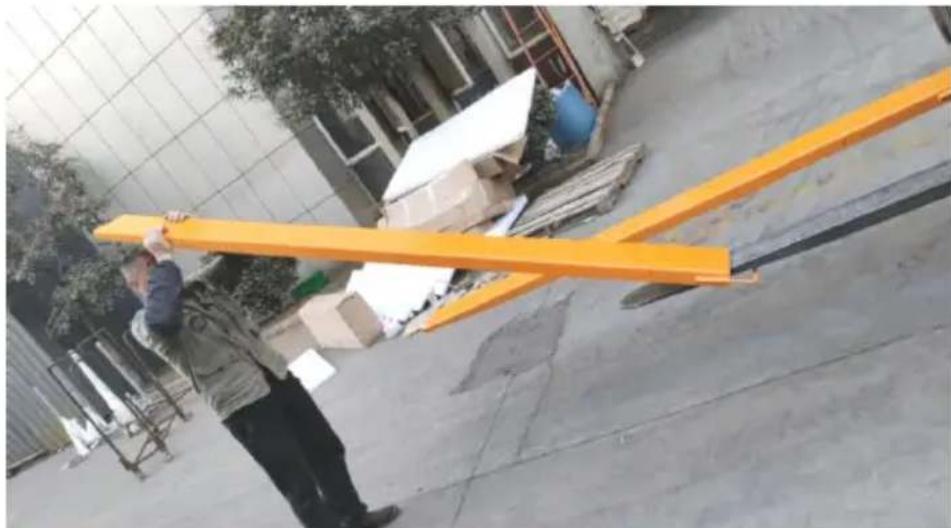

2. Inserire attraverso di esso l'anello del copriforca esteso nella forca del carrello elevatore. (Figura 1, Figura 2)

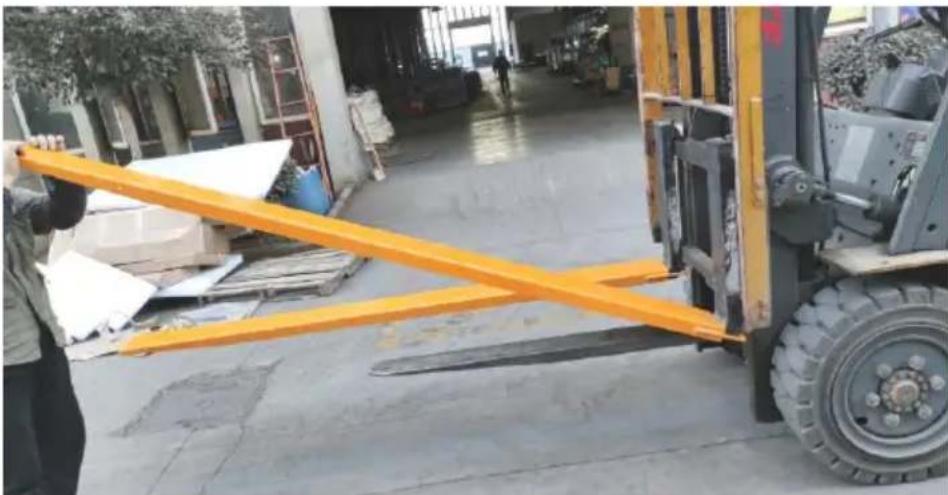

1. Spingere il copriforca esteso direttamente sul fondo della forca del carrello elevatore. (Figura 3, Figura 4)

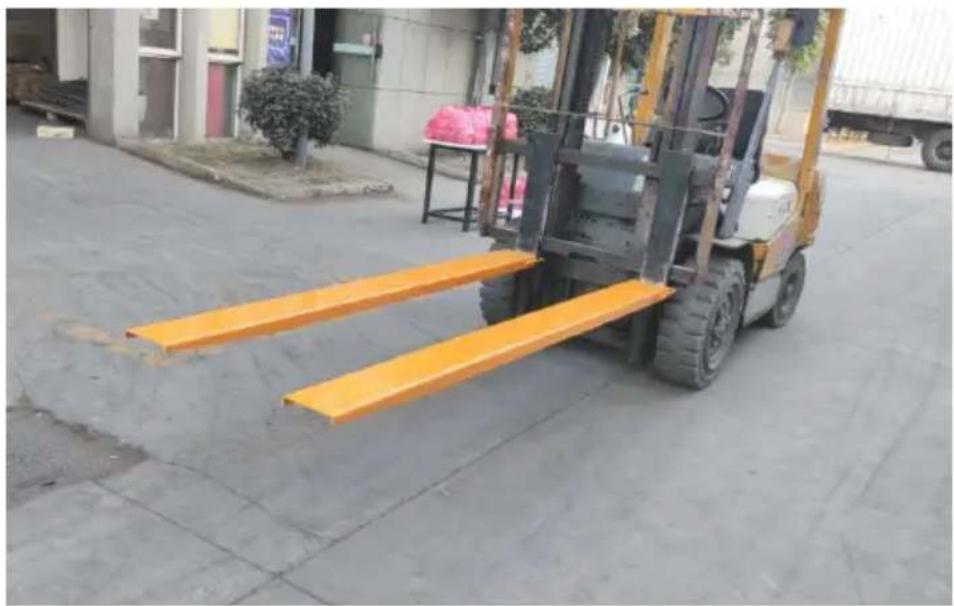

1. Poi posizionare il copriforca allungato orizzontalmente sulla forca del carrello elevatore per completare l'installazione (Figura 5, Figura 6)

1. Dopo aver installato il manicotto della forca di estensione, è possibile utilizzare il carrello elevatore per prelevare normalmente la merce.

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-1
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-2
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-3
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-4
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-5
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-6
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-7
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-8
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 165 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-11
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd, Suite 250, 9166 Anaheir Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica
