HX-3 - Carrello elevatore Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Prolunga per forche di carrello elevatore
Marca	Vevor
Modello	HX-3
Lunghezza	1820 mm
Larghezza interna	140 mm
Capacità di carico massima	4000 lb (1,815 t) per paio
Materiale	Acciaio
Utilizzo previsto	Estensione della forca per carrello elevatore
Numero di pezzi per set	2 (un paio)
Installazione	Inserire gli anelli nella forca, spingere verso il basso e posizionare orizzontalmente
Sicurezza	Non superare la capacità, non stare in piedi, utilizzare solo con carrello elevatore
Manutenzione	Ispezionare regolarmente per deformazioni o usura, pulire dopo l'uso
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - HX-3 Vevor

Come installare le prolunghe per forche HX-3?

Rimuovere il copriforca, appoggiarlo piatto, regolare la distanza tra il carrello e la forca. Inserire l'anello del copriforca nella forca, spingere verso il basso, quindi posizionare orizzontalmente. Vedere le figure nel manuale.

Qual è la capacità di carico massima delle prolunghe HX-3?

La capacità massima è di 4000 lb (1,815 t) per paio. Non superare mai questo carico.

Le prolunghe HX-3 sono compatibili con tutti i carrelli elevatori?

Sono progettate per forche di carrello elevatore standard. Verificare la larghezza interna di 140 mm per assicurare la compatibilità.

Qual è il materiale delle prolunghe HX-3?

Le prolunghe sono realizzate in acciaio robusto per sostenere carichi pesanti.

Si possono usare le prolunghe HX-3 su un carrello elevatore a montante?

Sì, sono progettate per essere fissate sulle forche esistenti del carrello elevatore, indipendentemente dal tipo di montante.

Come mantenere le prolunghe per forche?

Pulire dopo l'uso per rimuovere sporco e detriti. Ispezionare regolarmente per rilevare deformazioni, crepe o usura eccessiva.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Conservare la prova d'acquisto.

Cosa fare se le prolunghe non si adattano correttamente?

Verificare che la larghezza interna (140 mm) corrisponda a quella delle forche. Se necessario, regolare la posizione o contattare il supporto tecnico.

Le prolunghe HX-3 sono vendute in paio?

Sì, il prodotto è venduto in un paio di due prolunghe identiche.

Quali sono le istruzioni di sicurezza importanti?

Non superare mai la capacità di carico. Non stare in piedi sulle prolunghe. Utilizzare solo con un carrello elevatore. Il centro di carico non deve superare il 50% dell'estensione.

MANUALE UTENTE HX-3 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ESTENSIONI DELLA FORCELLA MANUALE D'USO

MODELLO: HX-1/HX-2/HX-3/HX-4/HX-5 HX-6/HX-7/HX-8/HX-11

Leggere questo materiale prima di utilizzare questo prodotto. In caso contrario si potrebbero causare lesioni gravi.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo oggetto.
2. Utilizzare solo come previsto. Non salire sul prodotto.
3. Questo prodotto deve essere utilizzato con un carrello elevatore.
4. Non superare mai la capacità di carico delle estensioni delle forche
5. Durante la presa di un carico, il baricentro non deve mai superare dell'estensione delle forche.

OPERATION AS BELOW

1. Estrarre il copriforca esteso, posizionarlo a terra e regolare la distan tra il carrello elevatore e la forca in base alla larghezza della merce.

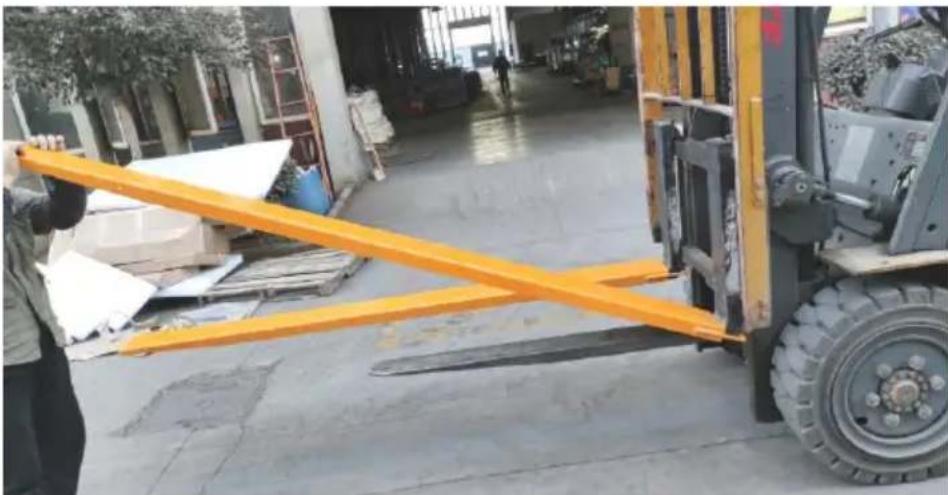

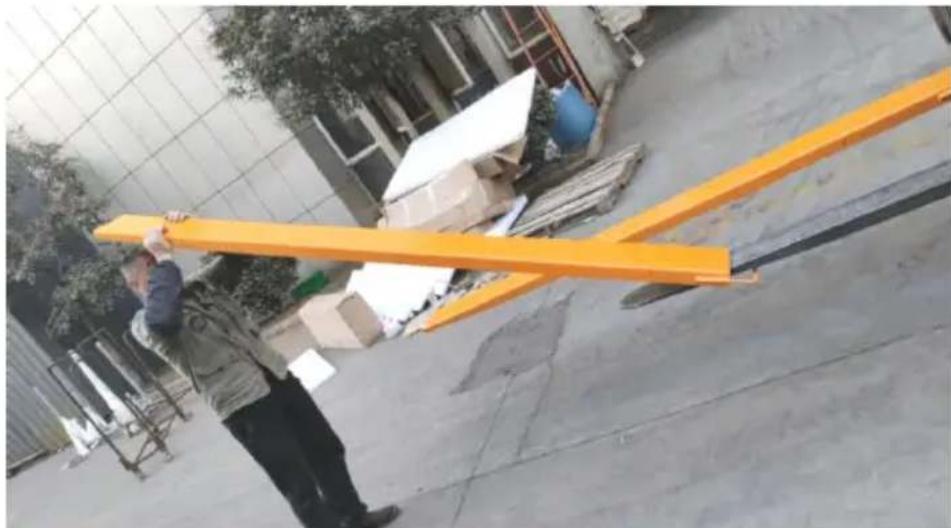

2. Inserire attraverso di esso l'anello del copriforca esteso nella forca carrello elevatore. (Figura 1, Figura 2)

1. Spingere il copriforca esteso direttamente sul fondo della forca del carrello elevatore. (Figura 3, Figura 4)

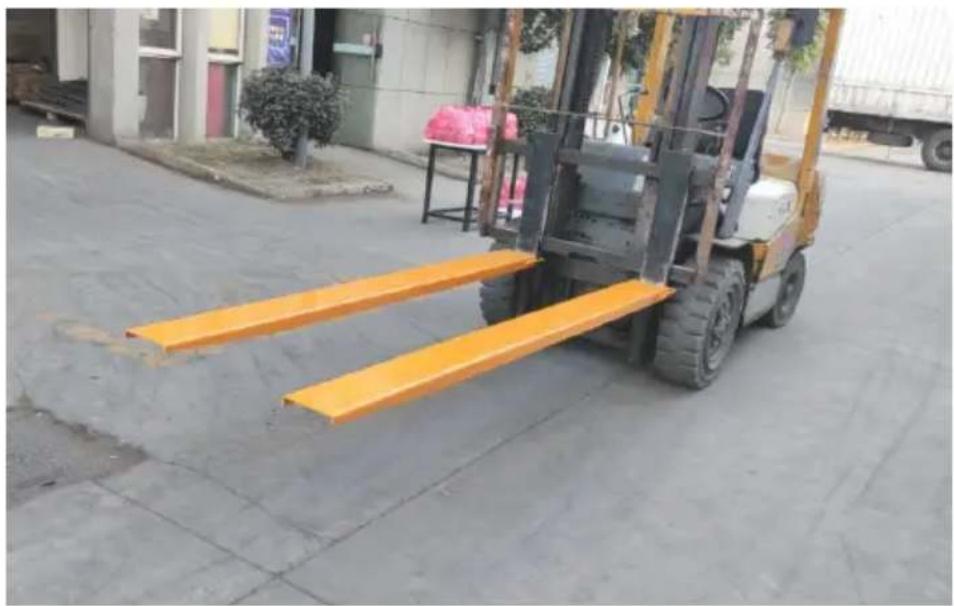

1. Poi posizionare il copriforca allungato orizzontalmente sulla forca del carrello elevatore per completare l'installazione (Figura 5, Figura 6)

1. Dopo aver installato il manicotto della forca di estensione, è possit utilizzare il carrello elevatore per prelevare normalmente la merce.

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-1
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-2
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-3
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-4
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-5
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-6
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-7
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-8
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 165 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-11
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd, Suite 250, 9166 Anaheir Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica
