Tipo di prodotto	Prolunghe per forche per carrelli elevatori
Marca	Vevor
Modello	HX-7
Lunghezza	2440 mm
Larghezza interna	140 mm
Capacità di carico massima	4000 lb (1,815 t) per paio
Tipo di costruzione	Integrato
Uso previsto	Estensione della forca per carrello elevatore
Installazione	Rimuovere la copertura della forca, posizionarla piatta, regolare la distanza, inserire l'anello nella forca, spingere verso il basso, posizionare orizzontalmente
Materiale	Acciaio
Sicurezza	Non superare la capacità di carico; il centro di carico non deve superare il 50% dell'estensione della forca; non stare in piedi sul prodotto
Istruzioni per la manutenzione	Pulire regolarmente per rimuovere sporco e grasso; ispezionare visivamente prima di ogni utilizzo
Conservazione	Conservare in un luogo asciutto, al riparo dall'umidità e da prodotti chimici corrosivi
Accessori inclusi	Paio di prolunghe per forche (modello HX-7)
Assistenza tecnica	www.vevor.com/support
Importatore (UE)	SHUNSHUN GmbH, Römeräcker 9 Z2021, 76351
Importatore (Australia)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importatore (Stati Uniti)	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Domande frequenti - HX-7 Vevor

Come installare le prolunghe per forche HX-7?

Rimuovere la copertura della forca estesa, posizionarla piatta a terra e regolare la distanza tra il carrello elevatore e la forca in base alla larghezza della merce. Inserire l'anello della copertura estesa nella forca del carrello elevatore. Spingere la copertura estesa direttamente verso il basso della forca. Quindi posizionare la copertura allungata orizzontalmente sulla forca per completare l'installazione.

Qual è la capacità di carico massima delle prolunghe HX-7?

La capacità di carico massima è di 4000 lb (1,815 t) per paio. Non superare mai questo limite.

Posso utilizzare queste prolunghe su qualsiasi carrello elevatore?

Queste prolunghe sono progettate per essere utilizzate con carrelli elevatori. Assicurarsi che la larghezza interna della forca (140 mm) corrisponda a quella del proprio carrello. Seguire le istruzioni di installazione per una regolazione corretta.

Quali sono gli altri modelli disponibili presso Vevor?

Vevor offre diversi modelli di prolunghe per forche: HX-1 (1520 mm, 115 mm), HX-2 (1820 mm, 115 mm), HX-3 (1820 mm, 140 mm), HX-4 (2130 mm, 115 mm), HX-5 (2130 mm, 140 mm), HX-6 (2440 mm, 115 mm), HX-7 (2440 mm, 140 mm), HX-8 (2440 mm, 165 mm), HX-11 (1520 mm, 140 mm). Tutti hanno una capacità di 4000 lb per paio.

Come mantenere le mie prolunghe per forche?

Pulire regolarmente le prolunghe per rimuovere sporco e grasso. Ispezionare visivamente prima di ogni utilizzo per rilevare eventuali danni. Conservare in un luogo asciutto, al riparo dall'umidità e da prodotti chimici corrosivi.

Quali sono le importanti istruzioni di sicurezza?

Non superare mai la capacità di carico massima. Il centro di carico non deve mai superare il 50 % dell'estensione della forca. Non stare in piedi sul prodotto. Non è un giocattolo; non lasciare che i bambini ci giochino.

Cosa fare in caso di problema o domanda tecnica?

Consultare il sito di assistenza tecnica e del certificato di garanzia elettronico all'indirizzo www.vevor.com/support.

Queste prolunghe vengono consegnate in paio?

Sì, le prolunghe per forche HX-7 sono vendute in paio. La capacità di carico indicata è di 4000 lb per paio.

Qual è la lunghezza esatta delle prolunghe HX-7?

La lunghezza delle prolunghe HX-7 è di 2440 mm (circa 96 pollici).

Posso impilare più prolunghe per aumentare l'altezza?

No, non è consigliato impilare più prolunghe. Utilizzare solo un paio di prolunghe alla volta per rispettare i limiti di sicurezza e di carico.

MANUALE UTENTE HX-7 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ESTENSIONI DELLA FORCELLA MANUALE D'USO

MODELLO: HX-1/HX-2/HX-3/HX-4/HX-5 HX-6/HX-7/HX-8/HX-11

Leggere questo materiale prima di utilizzare questo prodotto. In caso contrario si potrebbero causare lesioni gravi.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo oggetto.
2. Utilizzare solo come previsto. Non salire sul prodotto.
3. Questo prodotto deve essere utilizzato con un carrello elevatore.
4. Non superare mai la capacità di carico delle estensioni delle forche
5. Durante la presa di un carico, il baricentro non deve mai superare dell'estensione delle forche.

OPERATION AS BELOW

1. Estrarre il copriforca esteso, posizionarlo a terra e regolare la distan tra il carrello elevatore e la forca in base alla larghezza della merce.

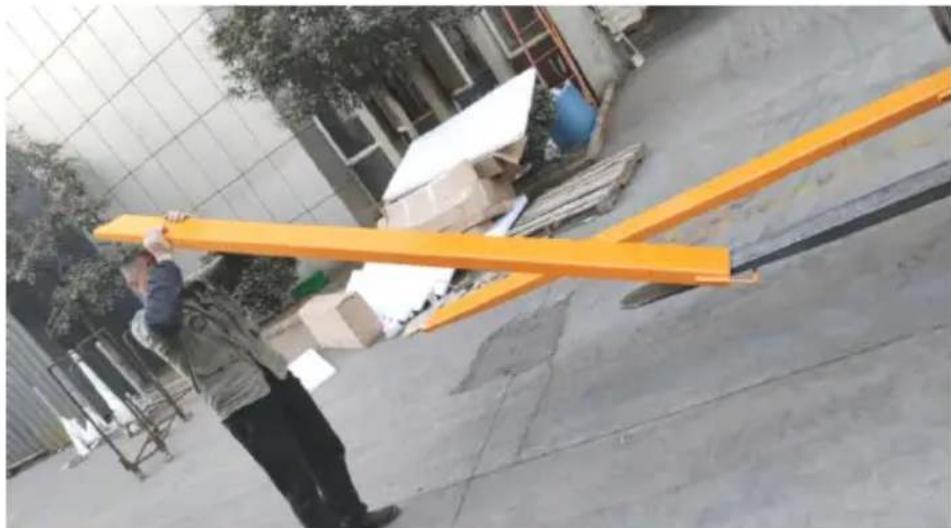

2. Inserire attraverso di esso l'anello del copriforca esteso nella forca carrello elevatore. (Figura 1, Figura 2)

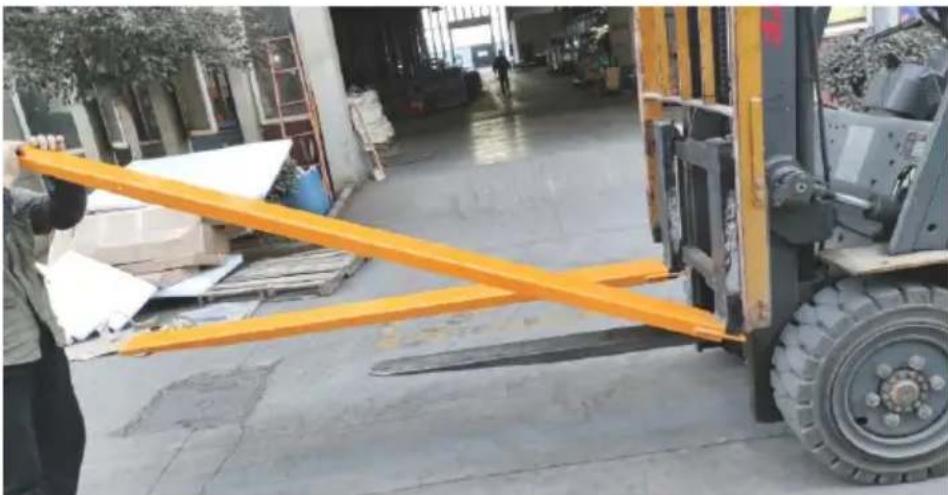

1. Spingere il copriforca esteso direttamente sul fondo della forca del carrello elevatore. (Figura 3, Figura 4)

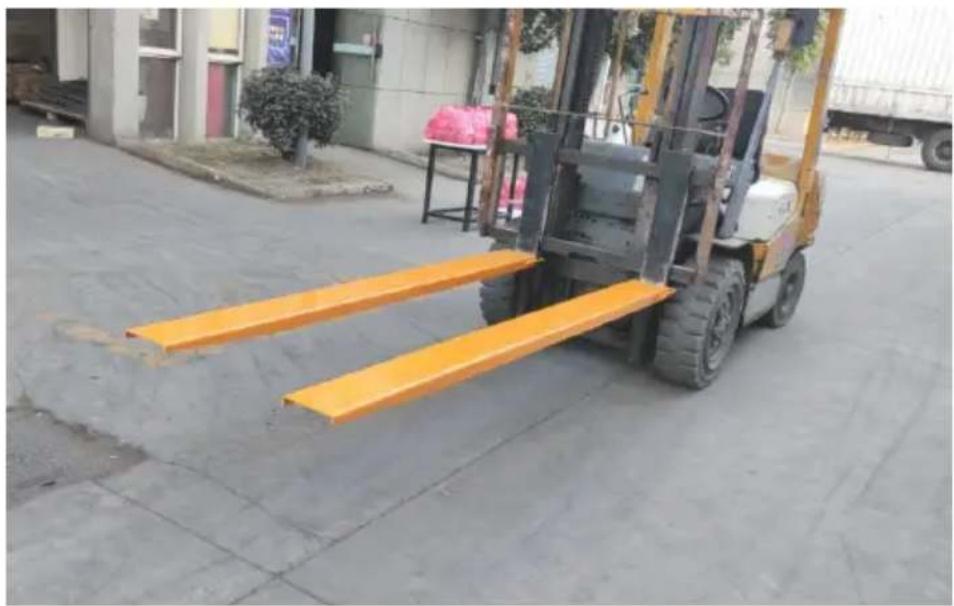

1. Poi posizionare il copriforca allungato orizzontalmente sulla forca del carrello elevatore per completare l'installazione (Figura 5, Figura 6)

1. Dopo aver installato il manicotto della forca di estensione, è possit utilizzare il carrello elevatore per prelevare normalmente la merce.

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-1
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-2
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-3
3	Parametro	Lunghezza: 1820 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-4
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-5
3	Parametro	Lunghezza: 2130 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-6
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 115 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia
2	Modello	HX-7
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-8
3	Parametro	Lunghezza: 2440 mm, Larghezza interna: 165 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

	Elementi	Descrizione
1	Nome	Estensioni della forcella
2	Modello	HX-11
3	Parametro	Lunghezza: 1520 mm, Larghezza interna: 140 mm, Integrato Portata MAX: 4000 libbre (1.815 t)/per coppia

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd, Suite 250, 9166 Anaheir Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica
